什么是定向耦合器定向耦合器的工作原理定向耦合器是微波测量和其它微波系统中常见的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。
它是一种有方向性的微波功率分配器，更是近代扫频反射计中不可缺少的部件，通常有波导、同轴线、带状线及微带等几种类型。
图1为其结构示意图。
它主要包括主线和副线两部分，彼此之间通过种种形式小孔、缝、隙等进行耦合。
因此，从主线端上“1”输入的功率，将有一部分耦合到副线中去，由于波的干涉或叠加，使功率仅沿副线-一个方向传输（称“正向”），而另一方向则几乎毫无功率传输（称“反向”）图2为十字定向耦合器，耦合器中端口之一终端接一内装的匹配负载。
定向耦合器的应用1、用于功率合成系统在多载频合成系统中，通常会用到3dB的定向耦合器（俗称3dB电桥），如下图所示。
这种电路常见于室内分布系统，来自两路功率放大器的信号f1和f2经过3dB定向耦合器后，每路的输出均包含了f1和f2两个频率分量，每个频率分量的幅度减少3dB。
如果将其中一个输出端接上吸收负载，另外一路输出可以作为无源互调测量系统的功率源。
如果需要进一步提高隔离度，可以外加一些器件如滤波器和隔离器。
一个良好设计的3dB电桥的隔离度可以做到33dB以上。
定向耦合器用于功率合成系统一定向沟壑区作为功率合成的另外一种应用见下图（a）。
在这个电路中，定向耦合器的方向性得到了巧妙的应用。
假设两个耦合器的耦合度均为10dB，方向性均为25dB，则f1和f2端之间的隔离为45dB。
如果f1和f2的输入均为0dBm，则合成后的输出均为-10dBm。
与下图（b）中的Wilkinson耦合器（其隔离度典型值为20dB）相比，同样输入OdBm的信号，合成后还有-3dBm （未考虑插入损耗）。
作为间样条件下的比较，我们将图（a）中的输入信号提高7dB，这样其输出就和图（b）—致了，此时，图（a）中f1和f2端的隔离度“降低”为38 dB。
微波定向耦合器工作原理引言：微波定向耦合器是一种常见的无源微波器件，广泛应用于微波通信、卫星通信、雷达系统等领域。
它能够实现微波信号的能量分配和定向耦合，具有较高的传输效率和较低的插损。
本文将从微波定向耦合器的工作原理、结构以及应用等方面进行介绍。
一、工作原理微波定向耦合器通过特殊的设计和制造工艺，实现了微波信号的能量分配和定向耦合。
其工作原理主要基于两个重要的物理现象：电磁波的传输特性和微波传输线的耦合机制。
1. 电磁波的传输特性微波定向耦合器中的微波信号是以电磁波的形式传输的。
电磁波在传输过程中，具有幅度、相位和频率等特性。
幅度决定了电磁波的强弱，相位决定了电磁波的相对位置，频率决定了电磁波的振动次数。
2. 微波传输线的耦合机制微波传输线是微波定向耦合器中的重要组成部分。
它通常由金属导体制成，并具有特定的传输特性。
微波传输线中的电磁波会沿着导体表面传播，并在传输过程中与其他导体发生相互作用。
这种相互作用会引起电磁波的能量分布和传输方向的改变。
二、结构和工作方式微波定向耦合器通常由输入端口、输出端口和耦合结构组成。
其中，输入端口用于接收输入信号，输出端口用于输出耦合后的信号，耦合结构用于实现输入信号到输出信号的能量分配和定向耦合。
1. 能量分配微波定向耦合器的能量分配是指将输入信号的能量按照一定比例分配到不同的输出端口。
这种能量分配通常通过合理设计的耦合结构实现。
耦合结构中的导体、介质和空气等介质的特性会影响能量分配的效果。
2. 定向耦合微波定向耦合器的定向耦合是指将输入信号的能量按照一定的方向耦合到输出端口。
这种定向耦合可以通过合理设计的导体形状和布局实现。
导体的形状和布局会影响电磁波在耦合结构中的传输路径和传输方向。
三、应用微波定向耦合器在各种微波系统中具有广泛的应用。
以下是一些常见的应用场景：1. 微波通信系统微波定向耦合器可以用于微波通信系统中的信号分配和耦合。
它可以将输入信号的能量按照一定的比例分配到不同的输出端口，实现信号的多路复用和分配。
实验六定向耦合器特性的测量及应用目的：研究定向耦合器的特性及其应用。
原理：定向耦合器是微波测量和其它微波系统中常见的微波器件，它是一种有方向性的微波功率分配器，更是近代扫频反射计中不可缺少的部件，通常有波导、同轴线、带状线及微带等几种类型。
图1为其结构示意图。
它主要包括主线和副线两部分，彼此之间通过种种形式小孔、缝、隙等进行耦合。
因此，从主线端上“1”输入的功率，将有一部分耦合到副线中去，由于波的干涉或叠加，使功率仅沿副线一个方向传输（称“正向”），而另一方向则几乎毫无功率传输（称“反向”），图2为本实验所用的十字定向耦合器，耦合器中端口之一终端接一内装的匹配负载。
主线副线图1（一）定向耦合器的主要特性参量有二：为了便于解释耦合度和方向性，画出了定向耦合器传输示意图（图3），图中P1、P2分别为主线输入、输出功率；PF3为副线中正向输出功率，PR3为副线中反向输出功率。
（1）耦合度（或过度衰减）C如图31243主线副线图3P3F 1243主线副线P1P23RP P1P21（a ）所示，主线输入功率P 1，与副线中正向输出功率P F 3之比，称为定向耦合的耦合度，若以分贝（db ）表示则：C=10logFP P 31(db) （6.1） （2）方向性D如图3所示，副线中正向输出功率P F 3与反向输出功率P R 3之比称为定向耦合器的方向性，若以分贝表示，则:D=logRFP P 33(db) （6.2） 有时，反映定向程度的指标也用隔离度D ’来表示。
隔离度表示主线输入功率P 与副线反向输出功率之比，即D=10logRP P 31(db) （6.3） 由式子（2）D=10logR F P P 33=10log R P P31=D ’-C （6.4） 从上可知，定向耦合器的方向性等于隔离度与耦合度之差，理想的定向耦合器的方向性D →∞;也就是说，当各端均匹配端接时，若功率从主线端“1”输入，则副线仅端“3”有输出，而端“4”无输出；即端“1”与端“4”彼此隔离；端“2”与端“3”彼此隔离，实际的定向耦合器隔离端的耦合隔离的理想器件。
微波定向耦合器工作原理一、引言微波定向耦合器是一种常用的微波器件，广泛应用于微波通信、雷达系统、卫星通信等领域。
它具有方便、灵活、高效的特点，能够实现微波信号的分配和耦合，是实现无线通信系统中重要的组成部分。
本文将对微波定向耦合器的工作原理进行全面、详细、完整的探讨。
二、微波定向耦合器的基本结构微波定向耦合器通常由耦合器和耦合环组成。
耦合器是一种特殊的波导结构，用于将微波信号从一个波导传输到另一个波导。
耦合环是一种特殊的环形结构，用于实现信号的定向耦合。
三、微波定向耦合器的工作原理微波定向耦合器的工作原理可以简单地分为两个步骤：耦合和定向。
3.1 耦合在耦合器中，微波信号通过波导进入耦合环。
当信号进入耦合环时，一部分能量会被传输到耦合环内部，形成环内模式。
耦合环内部的环形结构可以通过控制其几何参数来实现对耦合效果的调节。
当耦合环的几何参数适当时，可以实现最佳的耦合效果，使得尽可能多的能量被传输到耦合环内部。
3.2 定向在耦合环内部，耦合器通过调节耦合环的几何参数和输入信号的相位差，实现对信号的定向耦合。
定向耦合是指将输入信号按照一定的比例传输到不同的输出端口上。
耦合环内部的环形结构可以通过调节其几何参数来实现对信号的定向耦合。
当耦合环的几何参数适当时，可以实现理想的定向耦合效果，使得输入信号按照预定的比例传输到不同的输出端口上。
四、微波定向耦合器的性能指标微波定向耦合器的性能主要包括插入损耗、耦合平衡度、隔离度等指标。
4.1 插入损耗插入损耗是指微波信号在经过耦合器时的功率损耗。
插入损耗越小，说明耦合器的能量传输效果越好。
4.2 耦合平衡度耦合平衡度是指在不同的输出端口上输出的信号功率之间的平衡程度。
耦合平衡度越高，说明耦合器的定向耦合效果越好。
4.3 隔离度隔离度是指不同输出端口上的信号之间的相互干扰程度。
隔离度越高，说明耦合器的输出信号之间的相互干扰越小。
五、微波定向耦合器的应用微波定向耦合器在无线通信系统中有着广泛的应用。
微波定向耦合器、混合电桥、功率分配器1.微波定向耦合器基本概念：定向耦合器的技术指标(以同向为例)• 定向耦合器的技术指标：• 1.耦合：• 2.定向性：续上：• 5.插损：主线输入口到主线输出口的功率关系：• ６．各端口之间的功率关系：•2.耦合线定向耦合器基本原理• 如图：方向性的物理解释：奇、偶模分析和计算公式• 如图：续上•如下： •ｂ１ ｓ１１ｓ２１ｓ３１ｓ４１ ａ１ •ｂ２ ｓ２１ｓ１１ｓ４１ｓ３１ ａ２ •ｂ３ ＝ ｓ３１ｓ４１ｓ１１ｓ２１ ａ３ •ｂ４ ｓ４１ｓ３１ｓ２１ｓ１１ ａ４•偶模激励：ａ１＝ａ４ ＝１／２， ａ２ ＝ａ３ ＝０ 求出： •ＧＡＭＡｅ＝ｂ１ ／ａ１ ＝ ｂ４／ａ４ ＝ｓ１１＋ｓ４１ • Ｔｅ＝ｂ２ ／ａ１ ＝ｂ３／ａ４ ＝ｓ２１ ＋ｓ３１•奇模激励：ａ１＝１／２， ａ４ ＝－１／２， ａ２ ＝ａ３＝０求出：•ＧＡＭＡｏ＝ｂ１／ａ１＝ｂ４／ａ４＝ｓ１１－ｓ４１•Ｔｏ＝ｂ２／ａ１＝ｂ３／ａ４＝ｓ２１－ｓ３１•Ｓ１１＝（ＧＡＭＡｅ＋ＧＡＭＡｏ）／２，ｓ２１＝（Ｔｅ＋Ｔｏ）／２，ｓ４１＝（ＧＡＭＡｅ－ＧＡＭＡｏ）／２，ｓ３１＝（Ｔｅ－Ｔｏ）／２续上:混合电桥也是四端口网路，其特点是其中两个端口相互隔离，另两个端口等功率输出。
两输出信号的相位差，可以是•幺正性(无耗网路)：3.制造公差对隔离度(方向性+耦合度)的影响•设：续上：•相速影响• 4.功率分配器：续上：续上：•-------续上：•-----续上：•------5. 测试：•这些器件的端口数目N>2,属多端口测试，使用两端口网络分析仪测量这些器件时，多余的端口必须接上匹配负载。
例如写出测量耦合器方向性的连接关系，如图。
复习题•一、说明耦合线定向耦合器工作原理（物理解释）。
•二、一个10 dB定向耦合器，不考虑线路导体本身的损耗且认为理想匹配，当输入功率Pin,dBm=10 dBm时，求出：（2-1）Pc,dBm，Pout, dBm等于多少dBm? （2-2）Pc，Pout等于多少mW?•三、用两端口网路分析仪测量10dB定向耦合器，•（3-1）写出测量各端口VSWR、耦合度CdB、隔离度LdB的连接关系;简述测量方法。
定向耦合器的工作原理定向耦合器是一种常见的微波器件，广泛应用于无线通信系统、雷达系统、卫星通信系统等领域。
它具有将微波能量从一个波导传输到另一个波导的功能，同时能够实现对微波能量的定向耦合和解耦。
在本文中，我们将详细介绍定向耦合器的工作原理。
定向耦合器通常由主波导、辅助波导和耦合装置组成。
主波导和辅助波导分别用于传输微波能量，而耦合装置则用于实现微波能量的定向耦合和解耦。
在定向耦合器中，主波导和辅助波导之间通过耦合装置进行能量的传输和耦合。
当微波能量从主波导传输到辅助波导时，耦合装置将一部分微波能量耦合到辅助波导中，同时将剩余的微波能量继续传输到主波导中。
这样，就实现了微波能量的定向耦合。
定向耦合器的工作原理可以通过电磁场理论来解释。
当微波能量在主波导中传输时，会产生一定的电磁场分布。
而耦合装置的设计则能够利用这种电磁场分布，实现微波能量的定向耦合和解耦。
通过合理设计耦合装置的结构和参数，可以实现不同程度的定向耦合效果，从而满足不同的应用需求。
除了电磁场理论，定向耦合器的工作原理还涉及到微波传输理论和波导理论。
在微波传输过程中，波导的特性对能量的传输和耦合起着重要作用。
定向耦合器的设计需要考虑到波导的特性，以实现高效的微波能量传输和定向耦合。
在实际应用中，定向耦合器还需要考虑到频率响应、功率损耗、耦合效率等因素。
通过优化设计，可以实现定向耦合器在特定频率范围内的高效能量传输和定向耦合。
同时，定向耦合器还需要考虑到耦合装置的制造工艺和材料选择，以实现稳定可靠的性能。
总之，定向耦合器是一种重要的微波器件，它通过合理设计的耦合装置，实现了微波能量的定向耦合和解耦。
在实际应用中，定向耦合器的工作原理涉及到电磁场理论、微波传输理论和波导理论等多个方面。
通过深入理解定向耦合器的工作原理，可以实现对其性能的更好把控和优化设计，从而满足不同应用场景的需求。
定向耦合器的工作原理
定向耦合器是一种广泛应用于微波和光纤通信系统中的耦合器。
它可以将输入信号耦合到特定的输出端口上，而忽略其他端口的信号。
定向耦合器的工作原理基于两个相互作用的波导。
通常，一个主波导拥有一个或多个辅助波导。
输入信号通过主波导输入，并根据耦合器的设计，耦合到特定的辅助波导上。
定向耦合器的设计需要考虑特定的耦合比例。
耦合比例决定了输入信号在辅助波导中的功率分配情况。
通常，定向耦合器被设计为在几个特定的频率范围内实现理想的耦合比例。
当输入信号通过主波导时，它会遇到与辅助波导的耦合结构相互作用。
这个相互作用通常是通过耦合窗口或者耦合插入件实现的。
耦合窗口或耦合插入件被设计为在特定频率范围内产生最大的垂直耦合效率。
定向耦合器的一个重要性能参数是其插入损耗。
插入损耗是指输入信号在经过耦合器时损失的功率。
通常，设计者会尽量降低插入损耗，以便提高整体系统的性能。
总之，定向耦合器是一种常用的耦合器，它通过特定设计的主波导和辅助波导相互作用，将输入信号耦合到特定的输出端口上。
它在微波和光纤通信系统中扮演着重要的角色，能够实现理想的耦合效果和较低的插入损耗。

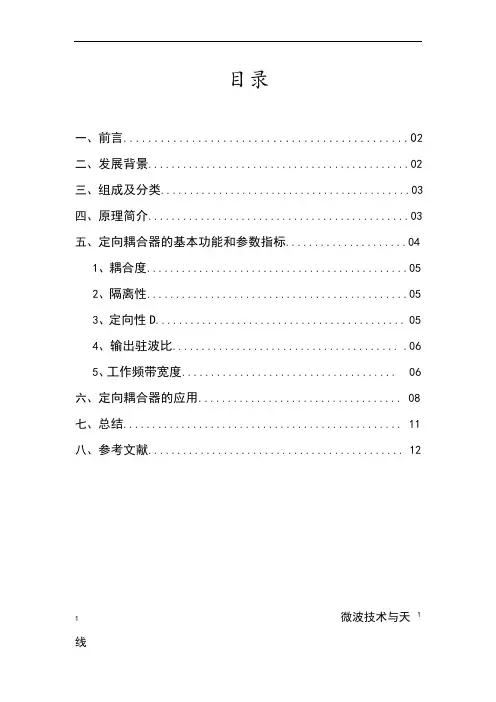

目录一、前言 (02)二、发展背景 (02)三、组成及分类 (03)四、原理简介 (03)五、定向耦合器的基本功能和参数指标 (04)1、耦合度 (05)2、隔离性 (05)3、定向性D (05)4、输出驻波比....................................... .065、工作频带宽度 (06)六、定向耦合器的应用 (08)七、总结 (11)八、参考文献 (12)1 微波技术与天1定向耦合器的原理及介绍一、前言定向耦合器在微波波段有着广泛的应用，其主要用途有用来监视功率、频率和频谱，把功率进行分配和合成，构成平衡混频器和测量电桥，利用定向耦合器来测量反射功率系数和功率。
它的本质是将微波信号按一定的定向耦合器比例进行功率分配。
二、发展背景在20世纪50年代初以前，几乎所有的微波设备都采用金属波导和同轴线电路，那个时候的定向耦合器也多为波导小孔耦合定向耦合器，其理论依据是Bethe小孔耦合理论，Cohn和Levy等人也做了很多贡献。
随着航空和航天技术的发展，要求微波电路和系统做到小型化、轻量化和性能可靠，于是出现了带状线和微带线。
随后由于微波电路与系统的需要有相继出现了鳍线、槽线、共面波导和共面带状线等微波集成传输线。
这样就出现了各种传输线定向耦合器。
第一个真正意义上的定向耦合器由H. A. Wheeler在1944年设计实现，Wheeler使用了一对长为四分之一中心频率波长的圆柱来实现电场与磁场的能量相互耦合，遗憾的是这种方法只能实现一个倍频程的带宽。
三、组成及分类定向耦合器由传输线构成，同轴线、矩形波导、圆波导、带状线和微带线都可构成定向耦合器，所以从结构来看定向耦合器种类繁多，差异很大。
但从它的耦合机理来看主要分为四种，即小孔耦合、平行耦合、分支耦合以及匹配双T。
定向耦合器四、原理简介主线中传输的功率通过多种途径耦合到副线,并互相干涉而在副线中只沿一个方向传输。
图1为矩形波导定向耦合器的三种典型耦合结构。
目录一、前言 (02)二、发展背景 (02)三、组成及分类 (03)四、原理简介 (03)五、定向耦合器的基本功能和参数指标 (04)1、耦合度 (05)2、隔离性 (05)3、定向性D (05)4、输出驻波比....................................... .065、工作频带宽度 (06)六、定向耦合器的应用 (08)七、总结 (11)八、参考文献 (12)1 微波技术与天1定向耦合器的原理及介绍一、前言定向耦合器在微波波段有着广泛的应用，其主要用途有用来监视功率、频率和频谱，把功率进行分配和合成，构成平衡混频器和测量电桥，利用定向耦合器来测量反射功率系数和功率。
它的本质是将微波信号按一定的定向耦合器比例进行功率分配。
二、发展背景在20世纪50年代初以前，几乎所有的微波设备都采用金属波导和同轴线电路，那个时候的定向耦合器也多为波导小孔耦合定向耦合器，其理论依据是Bethe小孔耦合理论，Cohn和Levy等人也做了很多贡献。
随着航空和航天技术的发展，要求微波电路和系统做到小型化、轻量化和性能可靠，于是出现了带状线和微带线。
随后由于微波电路与系统的需要有相继出现了鳍线、槽线、共面波导和共面带状线等微波集成传输线。
这样就出现了各种传输线定向耦合器。
第一个真正意义上的定向耦合器由H. A. Wheeler在1944年设计实现，Wheeler使用了一对长为四分之一中心频率波长的圆柱来实现电场与磁场的能量相互耦合，遗憾的是这种方法只能实现一个倍频程的带宽。
三、组成及分类定向耦合器由传输线构成，同轴线、矩形波导、圆波导、带状线和微带线都可构成定向耦合器，所以从结构来看定向耦合器种类繁多，差异很大。
但从它的耦合机理来看主要分为四种，即小孔耦合、平行耦合、分支耦合以及匹配双T。
定向耦合器四、原理简介主线中传输的功率通过多种途径耦合到副线,并互相干涉而在副线中只沿一个方向传输。
图1为矩形波导定向耦合器的三种典型耦合结构。
a是相距1/4导波长的双孔耦合;b是间距和长度都等于1/4导波长的双串联分支线耦合；c是在裂缝区域内TE和TE两种传播模式的连续耦合。
以a和b两种结构为例，从端口①输入的信号分两路耦合到副线后，朝端口④方向因行程相等而同相叠加，有输出；朝③方向则行程相差1/2导波长而反相抵消，被隔离而无输出。
图2为微带定向耦合器的两种典型的耦合结构。
A是间距和长度都等于1/4导波长的双并联的分支线耦合,b是在平行区域内电场和磁场两种结构连续耦合。
以b的结构为例,从端口①输入的信号由电场耦合在副线的两个端口上产生同相感应电压，磁场耦合则产生反相感应电压。
结果在端口④处相加而有输出，③处则抵消而呈隔离无输出。
图(1) 图(2)五、定向耦合器的基本功能和参数指标定向耦合器是一个4端口网络，它有输入端口、直通端口、耦合端口和隔离端口，分别对应图中的1、2、3、4端口1 23 4定向耦合器定向耦合器的主要技术指标有耦合度、隔离度、定向性、输入驻波比及工作带宽等，下面介绍上述各指标1、 耦合度耦合度C 定义为输入端口的输入功率P1和耦合端口P3之比的分贝数，耦合度C 表示为：1210lg ()P C dB P = 引入网络散射参量，耦合度又可以表示为：11233113/2110lg 10lg 20lg ()/2i il U P C dB P S S U === 耦合度的分贝数越大耦合越弱，通常把耦合度为0dB~10dB 的定向耦合器称为强耦合定向耦合器，把耦合度为10dB~20dB 的定向耦合器称为中等耦合定向耦合器，把耦合度大于20dB 的定向耦合器称为弱耦合定向耦合器。
2、 隔离性隔离度I 定义为输入端口的输入功率P1和隔离窗口的输出功率P4之比的分贝数，隔离度I 表示为：1441110lg ()20lg ()P I dB dB P S == 理想状态下，隔离度为无穷大。
3、 定向性D在理想情况下，隔离端口应没有输出功率，但由于设计公式及制作精度的限制，使隔离端口有一些功率输出。
通常采用耦合端口与隔离端口输出功率之比的分贝数来表示定向耦合器的定向性，定向性D 表示为：23131324414110lg 10lg 20lg ()S S P D dB P S S === 隔离端口输出越小，定向性越好，在理想情况下，40P =,定向性D 无穷大，实际使用中常对定向性提出一个最小值。
4、 输出驻波比定向耦合器除输入端口外，其余各端口均接上匹配负载时，输入端的驻波比为定向耦合器的驶入驻波比。
输入驻波比为：11111+=1S S ρ- 5、 工作频带宽度满足定向耦合器技术指标的频率范围，为工作频带宽度，简称为工作带宽。
微带分支定向耦合器如下图所示v1.0 可编辑可修改输入口 1 2直通口隔离口4 耦合口3理想微带分支定向耦合器的散射参量为：[]01000111002010j j S j j ⎡⎤⎢⎥⎢⎥=-⎢⎥⎢⎥⎣⎦由上式可以得出如下结论：因为112233440S S S S ====,所以理想情况下在中心频率他的4个端口是完全匹配的。
因为213111,,22S j S =-=-所以在端口1有输入而其他端口匹配时，端口2和端口3有等幅不同相输出，端口2输出比端口1输人信号滞后90O ，端口3输出比端口1输入信号滞后180O 。
端口2输出和端口3输出相位相差90O ，这是一个90O 正交3dB 耦合器。
因为440S =，所以在端口1有输入而其他端口匹配时，端口4无输出。
分支线耦合器具有很好的对称性，4端口中任何一端口均可作为输入端口。
因为有/4λ段，所以分支线耦合器不是宽带器件。
0Z 0Z耦合度耦合损耗６ｄＢ１．２００ｄＢ１０ｄＢ０．４６０ｄＢ１５ｄＢ０．１４０ｄＢ２０ｄＢ０．０４０ｄＢ３０ｄＢ０．００４ｄＢ通常所说的从端口１到端口２的插入损耗是传输损耗和耦合损耗之和。
在定向耦合器的产品说明中通常会对此加以特别说明。
当定向耦合器用于测试和测量时，选取的耦合度比较小，如２０ｄＢ或３０ｄＢ甚至更小；而作为功率合成系统或者信号分配系统应用时，则会采用比较大的耦合度，如３ｄＢ，５ｄＢ和７ｄＢ等需要特别说明的是耦合度，隔离度和方向性之间的关系为：隔离度（Ｉ）＝耦合度（Ｃ）＋方向性（Ｄ）耦合度是一项设计指标，是根据使用要求而选定的，通常为６，１０，２０和３０ｄＢ，这样隔离度指标也随之而变化；而方向性则是一个常数。
在大部分定向耦合器的指标中，通常只标出方向性指标，隔离度指标可以根据耦合度计算出来。
如：耦合度（Ｃ）＝３０ｄＢ，方向性（Ｄ）＝２５ｄＢ，则隔离度（Ｉ）＝３０＋２５＝５５（ｄB）v1.0 可编辑可修改六、定向耦合器的应用无论是测试和测量应用还是系统内部应用，定向耦合器都是一种应用极为广泛的微波器件，以下举例说明。
（1）定向耦合器用于功率合成系统：在多载频合成系统中，通常会用到３ｄＢ的定向耦合器（俗称３ｄＢ电桥）方向性可达３０ｄＢ的３ｄＢ定向耦合器典型的功率合成系统电路常见于互调测量系统和多载频的室内分布系统中。
在这些应用中，要求定向耦合器有很高的方向性（隔离度）以避免信号源之间产生额外的互调分量，为了提高隔离度，也可以外加一些器件如滤波器或铁氧体隔离器来改善。
图示３ｄＢ定向耦合器（ＰＮ７５３３４５）的频率范围为８００－２１７０ＭＨｚ，方向性高达３０ｄＢ，换算成隔离度为３３ｄＢ。
（2）用定向耦合器进行发射机信号的取样和监测发射机的在线测量和监测可能是定向耦合器最为广泛的应用之一。
蜂窝基站的典型测量应用，如果发射机的输出功率为４３ｄＢｍ（２０Ｗ），定向耦合器的耦合度为３０ｄＢ，插入损耗（线路损耗加耦合损耗）为０．１５ｄＢ，则耦合端有１３ｄＢｍ（２０ｍＷ）的信号送到基站测试仪，定向耦合器的直通输出为４２．８５ｄＢｍ（１９．３Ｗ），而泄漏到隔离端的功率则被一个负载吸收掉了。
（3）定向耦合器作为反射功率计用于功率和ＶＳＷＲ测量（反射功率计）：作为通过式功率计的核心器件，定向耦合器可用于正向和反射功率的取样，见其中端口３用于检测正向功率，端口４用于检测反射功率。
请注意在这种应用场合，定向耦合器的方向性（隔离度）指标对测试精度至关重要，尤其是反射功率的测试精度。
假设发射机的输出功率为５０ｄＢｍ（１００Ｗ），被测负载的驻波比为１．５（反射功率为４Ｗ），定向耦合器的耦合度为３０ｄＢ。
假如隔离度为无穷大，则在端口４测到的功率即为反射功率（４ｍＷ）。
但由于隔离度不可能为无穷大，出现在端口４的除了真正的反射功率以外，还有一部分从端口１泄漏过来的功率，这二部分功率叠加后，功率计认为这些都是反射功率，从而导致了测试误差。
产品具有传输信号带内平坦度好、低损耗及回波损耗小，隔离度好，体积小等特点；可承受大功率冲击，具有较强的稳定性。
技术参数型号SC050825CSC060825CSC070825CSC100825C频率范围800-2500MHz损耗≤，≤，≤，≤驻波≤，≤，≤，≤耦合度平坦度5±， 6±， 7±， 10±方向性≥20dB 功率200W阻抗50Ω 5 接口型式N-KN环境温度-30℃-+55℃型号SC150825C SC200825C SC300825A SC400825A频率范围800-2500MHz损耗≤≤≤≤驻波≤≤≤≤耦合度平坦度15±±1dB25±1dB30±1dB方向性≥20 dB 阻抗50Ω接口型式N-KN环境温度-30℃-+55℃参数说明◆通带工作频段：即滤波器允许通过电磁波的频率范围。
在施工过程中，由于室内线路过长，信号在传导时损失太大，导至【蘑菇天线吸顶天线】天线端的信号覆盖面积减小，甚至就没信号。
耦合器就解决了这个问题，耦合器能把信号传的更远，信号损失也很小，是线路连接件的最佳选择。
七、总结通过本次的调查和研究，让我们了解了定向耦合器的图形结构，工作原理，以及定向耦合器的应用。
其基本功能为用来监视功率、频率和频谱，把功率进行分配和合成，构成平衡混频器和测量电桥，利用定向耦合器来测量反射功率系数和功率。
本质上是将微波信号按一定的定向耦合器比例进行功率分配。
衡量耦合器好坏的主要技术指标有，耦合度、隔离性、定向性D、输出驻波比、工作频带宽度。
在查阅资料的过程中我们发现，定向耦合器在微波元器件中最常用的器件之一，例如在上述材料中，定向耦合器应用于定向耦合器用于功率合成系统、用定向耦合器进行发射机信号的取样和监测、定向耦合器作为反射功率计，可见定向耦合器使用极为广泛。
我们生活中无处不在的微波元器件，只是我们未曾发现，也不知道它的作用。
在刘老师的知道下，不仅拓宽了我们的视野，最主要的是使我们的思维方式有了一个极大的改变，使理论与实际的结合，方法与思想的融汇。
