排矸平硐掘进地质说明书
- 格式:doc
- 大小:54.00 KB
- 文档页数:5
工作面掘进地质说明书一、概述工作面掘进地质是矿山工程中重要的一环,通过对地质条件的认识和分析,为工作面的合理布置和安全生产提供科学依据。
本文档将对工作面掘进地质进行详细的说明和解析,旨在为相关从业人员提供技术参考。
二、工作面掘进地质类型工作面掘进地质可以分为以下几种类型:1. 岩层类型:工作面所在地区的岩层类型和性质对工作面掘进有重要影响。
常见的岩层类型包括煤、矿石、岩盐等,需要根据不同岩层类型采取相应的工作面掘进方法和工艺流程。
2. 地层构造:地质中的断层、褶皱等地层构造对工作面的掘进和支护会产生一定的影响。
需要对地层构造进行详细的研究和分析,选择合适的掘进方案和支护措施。
3. 地下水条件:地下水对工作面的掘进和支护有一定的影响,需要对地下水的含量、流动方向等进行调查和监测,并采取相应措施,保证工作面的安全和稳定。
三、工作面掘进地质分析1. 地质调查:在工作面掘进前,对工作面所在地区进行详细的地质调查,了解地质构造、岩层类型、地下水等情况,为后续的掘进工作提供基础数据。
2. 工作面掘进方案选择:根据地质调查数据和工程要求,选择合适的工作面掘进方案。
考虑工作面的布置、掘进方法、支护措施等因素,确保工作面的安全和高效。
3. 地质灾害预测:根据地质调查数据和工程经验,对工作面可能遇到的地质灾害进行预测和评估。
如煤层赋存、煤与顶板间的结构、断层活动性等因素,预测可能发生的冒顶、片帮、煤与瓦斯突出等地质灾害,提前采取安全措施。
四、工作面掘进地质安全措施1. 工作面支护:根据地质条件和工作面掘进方案,选择合适的支护措施。
常见的支护方式有钢支架、木支架、锚杆、锚网等,需要根据具体情况进行选择。
2. 瓦斯抽放:对于存在瓦斯的煤矿工作面,需要采取瓦斯抽放措施,减少瓦斯积聚,确保工作面的安全。
3. 通风管理:合理的通风管理可以降低煤矿工作面的煤尘浓度和瓦斯浓度,减少火灾和爆炸的风险,确保工作面的安全。
五、结论工作面掘进地质是矿山工程中不可忽视的一环,通过对地质条件的认识和分析,可以有效提高工作面的安全性和生产效率。
道真自治县隆兴镇浣溪煤炭有限公司掘进工作面地质说明书编制:生技科安全副矿长:陈永健生产副矿长:杨大平总工:方均全矿长:严腊贤二0一0年十月二十二日道真自治县隆兴煤矿掘进工作面地质说明书一、矿井概况道真自治县隆兴煤矿位于贵州省道真自治县城南,直距23㎞。
属道真仡佬族、苗族自治县隆兴镇所管辖。
井田走向长5㎞,倾斜宽1.15㎞,面积5.614m²。
该矿由原来的西村煤矿、长湾煤矿、风吹凼煤矿和老寨煤矿整合而成。
道真自治县隆兴煤矿目前仍处于技改中。
井下的采掘情况是:布置有一个全岩掘进工作面和一个半煤巷掘进工作面。
无回采工作面。
二、地质特征矿区出露地层由老至新有:二叠系中统矛口组(P2m)、二叠系上统龙潭组(P3I)、长兴组(P3с)、三叠系下统夜郎组(T1у)J及第四系(Q)。
三、地质构造本矿区位于浣溪向斜南东翼,煤层倾角8—28°,平均18°。
区内未见发育有断裂构造。
四、水文地质本矿区所在区域位于扬子准地台黔北台隆遵义断拱凤冈北北东向复杂构造变形区道真向斜西侧,区内地形以中山为主,内部多盆地和缓坡,境内碳酸盐类岩石广泛分布,岩溶地貌如溶丘、洼地、峰丛、溶斗、伏流等分布普遍。
根据地层岩性、构造特性、裂隙发育程度及泉水点出露情况,区内第四系松散层为孔隙含水层;矛草铺组、吴家坪组灰岩为岩溶含水层,富水性弱至中等。
五、煤层特征矿区仅有一层煤,产于上二叠统吴家坪组(P3w)底部。
煤层厚0.70—0.85m,平均厚0.77m左右,煤层结构简单,一般不含夹矸。
煤层顶板为约300㎜黑色页岩伪顶,其上是坚硬的石灰岩为直接顶。
底板为含硫铁矿粘土岩。
六、煤质特征1、煤的物理性质C1煤层为暗黑色和灰黑色,玻璃光泽和松脂光泽,条带状和细条带状结构,层状为块状构造。
以暗煤型、半亮煤型为主、亮煤型次之。
裂隙中可见方解石薄膜、粘土矿物及黄铁矿等充填物,高硫分煤层中多含透镜状、瘤状、侵染状黄铁矿,低硫分煤层中多含散晶状黄铁矿。

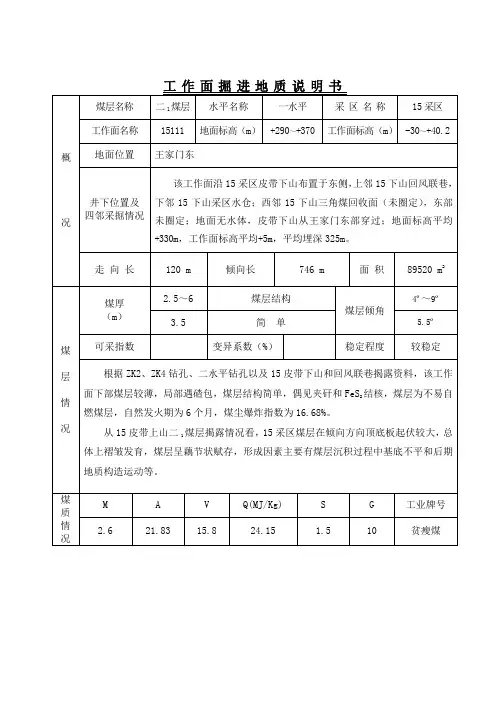

掘进工作面地质说明书概况煤层名称8# 巷道名称地面标高(m)1260-1290 井下标高(m)1057地面位置地面相对应位置为为丘陵地带,岩石裸露,有零星植被,没有居民居住。
井下位置及四邻采掘情况东邻边界保护煤柱,西邻8#运输、轨道、回风下山,北与8112运输顺槽相邻,两巷从开口至8114回风顺槽停掘位置距离逐渐远离,距离在21~88m。
南为实体煤田。
掘进对地面设施影响基本无影响。
巷道设计长度(m)1214巷道设计高度(m) 2.65 设计方位角(m2)89°36′巷道设计宽度(m) 3.8煤层情况煤(矿)层总厚(m)1.9-2.2煤层结构煤层倾角5°左右夹矸1-2层,厚度约为0.4m左右水文地质区域水文地质情况说明本地区气候干燥,降水多集中在7、8、9三个月内,形成集中补给,集中排泄,8#煤层顶板为砂质泥岩、细砂岩,致密含水性较弱,在有裂隙的地段偶尔会有滴水现象,最大为淋漓状。
隔水层为细砂岩及砂泥岩,层厚稳定,隔水性能较好。
本区水文地质条件简单,对掘进影响不大。
预计最大涌水量3.5m³/h预计正常涌水量1.5m³/h煤层区段地质特征119号钻孔最接近巷道开口位置,根据该钻孔柱状图显示,开口将揭露砂泥岩、细砂岩、泥岩、8-1煤、粘土岩。
砂泥岩:灰色,含大量云母,厚1.22m。
细砂岩:灰色,具不明显条带状水平层理,厚0.38m泥岩:碎块状,含粘土质,厚0.12m。
8-1煤:黑色。
粘土岩:灰色具滑腻,节理发育充填大量黄铁矿薄片。
地质构造情况构造名称走向倾向倾角性质落差影响程度DF13 85°355°60°-80°正断层0-18m 大DF41 80°350°60°-80°正断层0-15m 大根据8112运输顺槽及三维地震勘探资料分析,按照巷道原设计方位86°30′掘进将受到DF-13号断层影响,为避开该断层,巷道方位按89°36′56″掘进,仍无法避免受该断层影响,掘进至1030m时,将受到DF-41号断层影响,顶、帮将出现破碎现象。
4101工作面回风顺槽掘进地质说明书第一节地面相对位置及临近采区开采情况4101工作面回风顺槽在4#煤运输大巷测F4-6点前124m处开窝,方位为345°,工程量1200m。
开采上限标高为+988m,下限标高为+926m,地层倾角(走向)3-6°;(倾向8-12°),工作面顺槽沿地层自然走向布置、切眼沿地层自然倾向布置。
与4101工作面相应地面均为荒山地,无主要公路、铁路、桥梁、重点建筑、重点设施对开采无影响。
地面标高+1100m~+1210m、相对高差110m。
地势西北高东南低,第四系冲积层厚0~60m,平均约40m。
4101回风顺槽井上、下对照关系情况,见表1。
井上、下对照关系情况表表1第二节煤(岩)层赋存特征该工作面开采煤层为太原组4#煤层,煤层厚度2.0—3.2 m,平均2.6m,煤层厚度变化不大,煤层倾角8-12°,煤的密度1.35m³/t,硬度2-3,煤种块状焦煤,工作面煤层赋存较稳定,煤层结构简单。
下距13#煤层约87.0 m。
13#煤层厚度13.0m(根据关家崖煤矿揭露的13#煤层赋存特征)。
详见表2:煤层特征情况表;表3:煤层顶底板情况表;煤层特征情况表表2煤层顶底板情况表表3第三节地质构造一、地质构造通过相邻矿井(关家崖煤矿、刘家梁煤矿)巷道实际揭露情况,4101工作面东部有两条大的断层,可能延伸到东坡井矿区以内,影响东坡井的采区、工作面的总体布置,无大的断裂构造,但不排除小断层出现,也可能会出现陷落柱。
二、总体分析:东坡井井田地质较为简单第四节水文地质情况含水层主要为太原组K2灰岩,灰岩及泥岩中所夹的砂岩透镜体,因井田内部及邻近井田均未发现施工有水文孔,该矿原有一眼奥灰水水井(K5)井深度280. 21m含水层顶板埋深229.96m由于开采时间太长和其它不明原因,该井已经不出水。
东坡井又重新打了一眼饮用水水源井,井深度748.6m(在主斜井东南方向140m处)。

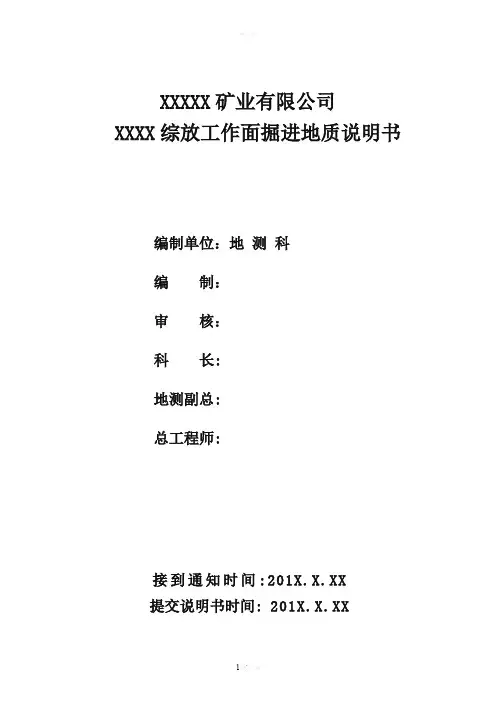

XXXXX矿业有限公司XXXX综放工作面掘进地质说明书编制单位:地测科编制:审核:科长:地测副总:总工程师:接到通知时间:201X.X.XX提交说明书时间: 201X.X.XX目录第一章概况 (1)第一节目的和任务 (1)第二节工作面位置、范围、面积以及与四邻和地表的关系 (1)第二章工作面地质 (1)第一节工作面地质构造情况及向工作面内部的发展变化趋势 (1)第二节推测工作面内岩浆侵入体、河流冲刷带、陷落柱等 (1)第三节老空、老巷和钻孔 (1)第三章开采技术条件 (1)第一节煤层煤厚、产状、煤层结构、物理性质及其它情况等 (1)第二节煤层顶底板情况 (2)第四章水文地质 (2)第一节主要含水层与隔水层 (2)第二节工作面主要充水因素 (2)第三节安全隔水层计算及分析 (3)第四节预计工作面的最大涌水量 (3)第四节水害威胁情况分析 (4)第五章其它地质条件分析 (4)第一节地热、地应力、煤层自燃程度与煤尘爆炸指数 (4)第二节瓦斯地质情况 (5)第六章资源储量估算 (5)第一节储量计算边界与可采面积 (5)第二节储量计算方法、参数的确定与结果 (5)第七章存在问题及建议 (5)附图: (5)附表: (5)XXXX综放工作面掘进地质说明书第一章概况第一节目的和任务工作面开采方式,编制说明书的目的。
第二节工作面位置、范围、面积以及与四邻和地表的关系工作面位置、范围及与四邻地表的关系。
第二章工作面地质第一节工作面地质构造情况及向工作面内部的发展变化趋势区内地层产状和地质构造特征及其对本工作面的影响,断层落差,掘进找煤方向及褶皱的位置和形态。
第二节推测工作面内岩浆侵入体、河流冲刷带、陷落柱等岩浆岩体、陷落柱等对工作面掘进造成的影响。
第三节老空、老巷和钻孔工作面周边老空区范围及钻孔情况。
第三章开采技术条件第一节煤层煤厚、产状、煤层结构、物理性质及其它情况等邻近工作面煤层厚度、煤层结构、煤体结构及其变化等。
山西汾西瑞泰正太煤业温城矿150102工作面掘进地质说明书编制单位生产技术部编制技术部长总工程师接到通知书时间:年月日提交时间:年月日150102工作面掘进地质说明书概况煤层名称15#煤层水平名称一水平采区名称二采区工作面名称150102地面标高(m)1500—1525工作面标高(m)1123-1140地面位置本采煤工作面相对应的地面为一沟谷地带,最高海拔1525米,最低海拔1500米,相对高差25米,无任何建、构筑物。
井下位置及四邻采掘情况该工作面的上部为150101工作面,下部为丈八煤业矿。
走向长(m)760 倾向长(m)150面积(m2)114000煤层情况煤层总厚(m)4.75 煤层稳定结构复杂煤层倾角(度)4—12层位稳定,平均厚度4.75米。
煤层结构复杂,含1-4层夹矸。
煤层顶板为砂岩,底板为泥岩煤层顶底板情况顶底板名称岩石名称厚度(m)岩性特征老顶泥岩12 黑色、碳质直接顶砂质泥岩 4.33 黑色粉沙质伪顶砂岩0.6 灰白色直接底泥岩 1.78黑色,性脆进地质构造情况受区域总体构造影响,井田呈一走向北北东、向北西西倾伏的单斜构造,地层倾角4°—11°,一般6°—8°。
井田内发育2条正断层,断层规模较小,对采掘影响不大,井田内未发现陷落柱和岩浆岩侵入体,构造简单为一类。
构造名称长轴(预计)短轴(预计)面积对掘的影响程度水文地质情况及探水措施该面水文地质条件简单,要注意上部采空区、陷落柱对回采工作面的影响。
必须坚持“预测预报、有疑必探、先探后掘、先治后采”的原则,确保安全生产。
在巷道安Φ108mm的排水管路;在合适的位置掘水窝,并安设排水设施。
影响掘进的其它地质情况最大涌水量7.5(m3/h)正常涌水量5(m3/h)瓦斯绝对涌出量为0.40m3/min,相对涌出量为3.56m3/t煤(矿)尘有爆炸危险性,火焰长度80mm,抑制爆炸最低岩粉量70%;(矿层裂隙)煤的自燃自燃倾向等级Ⅰ级,容易自燃地温无高温热害区地压无冲击地压危险和应力集中区储量预算块段号走向长(m)倾向长(m)面积(m2)煤厚(m)容重(t/m3)工业储量(万t)回采率(%)可采储量(万t)150102760 150 114000 4.75 1.41 54.1 85% 45.9问题及建议1、掘进过程中,注意陷落柱的影响,若遇到陷落柱要加强支护。
33052综放工作面掘进地质说明书第一章概况第一节目的和任务33052工作面属综放工作面,沿底板掘进。
编制掘进说明书是为掘进工作面服务的,是工作面生产管理与施工必不可少的技术基础工作。
编制掘进说明书的目的旨在指导安全生产,为施工单位编制作业规程提供依据,解决掘进过程中所出现的各种地质及水文地质问题,保证工作面的安全、合理布置,保证煤炭资源科学开发和利用,提高煤炭回收率和经济效益。
第二节工作面的位置、范围、面积以及与四邻地表的关系33052工作面位于我矿三水平三采区,该工作面东以设计下顺槽为界与274-70钻孔相邻,南以设计切眼为界与4F33031断层相邻,西以设计上顺槽为界与33032采空区相邻,北以设计停采线为界。
地表有马家窑村庄,地面标高+176.6m~+214.5m,二1煤底板标高-312m~-380m,埋藏深度488.6m~594.5m。
第二章工作面地质第一节工作面地质构造(断层、褶皱)情况并预测向工作面内部发展和变化趋势地质构造是影响煤矿安全生产建设重要的地质因素,也是其它地质变化的主要控制因素,将直接影响工作面的生产和管理,该工作面前段为单斜构造,中段为向斜构造,后段为褶曲构造,地质条件较为复杂。
该工作面上顺槽掘进过33051-19断层、落差H=1m,33031-9断层、落差H=0.6m,33031-8断层、落差H=0.8m,33031-7断层、落差H=0.8m,33031-14断层、落差H=0.4m。
该工作面下顺槽掘进过33051-9断层落差H=1.3m,33051-7断层落差=1m,33051-6断层落差H=0.6m,33051-5断层落差H=1m,33051-4断层落差H=2.5m,33051-3断层落差H=1.2m,33051-2断层落差H=0.6m。
该工作面切眼紧贴4F33031断层,落差H=10m。
该工作面断层较多对掘进带来一定影响,为确保安全掘进,施工单位应制定过断层专项安全技术措施(详细情况见断层统计表)。
