简析国家体育场(鸟巢)钢结构安装工程质量管理及焊接技术

国家体育场(鸟巢)钢结构安装工程焊接技术3篇国家体育场(鸟巢)钢结构安装工程焊接技术1国家体育场(鸟巢)钢结构安装工程焊接技术国家体育场(鸟巢)是北京市历史悠久、文化底蕴深厚的建筑之一。

作为2008年北京奥运会的主场馆，其耗资巨大，占地面积达21公顷，其中2/3为草坪，1/3为建筑面积。

该建筑采用了高强度的钢结构，为围护结构和支撑结构提供了坚实的支撑和保障。

本文将对国家体育场(鸟巢)钢结构安装工程的焊接技术进行详细介绍。

一、焊接技术选型焊接技术是国家体育场(鸟巢)钢结构安装的关键，主要分为手工焊接、电弧自动焊接和气焊等种类。

此次施工主要以自动焊接为主，手工焊接和气焊仅作为补充使用。

1.电弧自动焊接电弧自动焊技术是目前比较成熟的焊接技术之一，对于大型钢结构的焊接尤为适用。

这种焊接工艺其主要特点是效率高、速度快、工艺控制精度高，焊缝质量好等优点。

此次国家体育场(鸟巢)钢结构安装工程采用电弧自动焊接的主要原因是但是，在焊接过程中，要严格控制温度，防止焊接过程中发生钢材热变形，产生偏差，影响钢结构的稳定性。

2.气焊气焊是一种利用氧、乙炔、氯化钙和氢氧化钠等化学制剂对金属物质进行焊接的技术。

由于国家体育场(鸟巢)中吊屋面中还存在一些复杂的拱形结构，由于其特殊性，所需的钢材比较大，需经过多次裁剪、组装后才能完成拱形结构的焊接。

而气焊技术可以在这种特殊结构下再次运用。

它所需的设备简单，使用方便，工艺可控性高等优点，不仅提高了效率，而且确保了级别，保证了最终焊接质量。

二、焊接工程质量控制在钢结构焊接施工过程中，其焊接质量的稳定性是非常重要的。

为了确保国家体育场(鸟巢)钢结构安装工程焊接的质量，施工人员需对其施工提出详细的要求和标准。

1.焊接工艺的控制焊接前，应进行焊接试样，确保试样强度满足要求。

在焊接过程中，应严格控制焊接速度、温度以及强度等参数，并关注焊接过程中是否出现裂缝、气泡等不稳定因素，以确保焊接成品的稳定性。

国家体育场(鸟巢)钢结构焊接工程全面质量管理3篇国家体育场(鸟巢)钢结构焊接工程全面质量管理1国家体育场(鸟巢)钢结构焊接工程全面质量管理国家体育场，也称鸟巢，是2008年北京奥运会的主要比赛场馆之一，也是国家重点文物保护单位。

作为一项复杂的现代工程，国家体育场的建造需要精确的工艺和材料质量，以确保其结构的安全性和美观性。

其中，钢结构焊接工程的全面质量管理在整个建造过程中起着至关重要的作用。

焊接是钢结构中最常见和关键的连接方式。

焊接连接具有耐腐蚀、安全可靠、易于维护等优点，在钢结构中占据着重要的位置。

然而，焊接工艺和质量对工程结构的安全和耐用性有着至关重要的影响。

因此，在国家体育场的焊接工程中，一系列全面的质量管理措施被采用，以确保焊接结构的质量和安全。

首先，在焊接工程中选用了优质的材料作为焊接材料，确保了焊接接头的高强度和韧性。

焊接材料的选择要根据结构设计和承载力要求选择，同时还要考虑材料的初始质量、焊接性能和抗腐蚀性能等因素。

在鸟巢焊接工程中，选材严格按照质量标准和技术规范进行，确保了不同焊接接头的焊接性能和承载能力。

其次，在焊接工程中完善了焊接工艺，确保了焊接结构的质量和成型。

焊接工艺的规范性和可靠性对较大结构焊接质量有相当大的影响。

在鸟巢焊接工程中，根据结构的不同性质，完善了焊接工艺的选择和流程，提高了焊接接头的结构强度和耐久性。

再次，针对焊接接头进行了全面的质量检测和控制。

施工过程中，结构施工方与监理方共同组织质量验收和检测工作，对焊接接头进行了全面的质量检测和控制。

质量检测主要是通过无损检测技术和其他辅助工具进行，对焊接接头的结构完整性和焊接质量进行全面的检测和控制。

最后，在施工过程中进行了全面的质量管理，确保焊接工程达到高质量标准。

施工过程中，钢结构焊接工程的全面质量管理包括质量计划制定、质量组织建设、质量控制制度等，确保在施工过程中每一环节都符合质量标准和规范。

总的来说，国家体育场钢结构焊接工程的全面质量管理确保了工程的质量和安全。

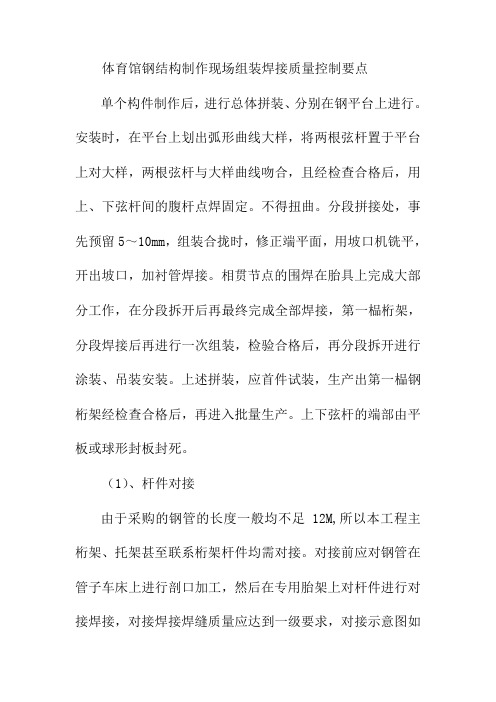

体育馆钢结构制作现场组装焊接质量控制要点单个构件制作后，进行总体拼装、分别在钢平台上进行。

安装时，在平台上划出弧形曲线大样，将两根弦杆置于平台上对大样，两根弦杆与大样曲线吻合，且经检查合格后，用上、下弦杆间的腹杆点焊固定。

不得扭曲。

分段拼接处，事先预留5～10mm，组装合拢时，修正端平面，用坡口机铣平，开出坡口，加衬管焊接。

相贯节点的围焊在胎具上完成大部分工作，在分段拆开后再最终完成全部焊接，第一榀桁架，分段焊接后再进行一次组装，检验合格后，再分段拆开进行涂装、吊装安装。

上述拼装，应首件试装，生产出第一榀钢桁架经检查合格后，再进入批量生产。

上下弦杆的端部由平板或球形封板封死。

（1）、杆件对接由于采购的钢管的长度一般均不足12M,所以本工程主桁架、托架甚至联系桁架杆件均需对接。

对接前应对钢管在管子车床上进行剖口加工，然后在专用胎架上对杆件进行对接焊接，对接焊接焊缝质量应达到一级要求，对接示意图如下剖口焊接 角度为55±5钢管对接示意图A--A（2）、典型节点的焊接工艺细则本工程钢结构主要节点坡口及焊接技术要求：①钢管的对接焊缝的焊接坡口示意图衬管55±5②对焊缝为全熔透焊缝，焊缝质量等级为一级剖口示意图支管主管AB C外壁1212内壁120在A 、B 区域焊透，C 区域为角焊缝，焊脚高应符合施工图要求。

焊接方法及焊接材料要求钢管桁架组装焊接采用手工电弧焊或CO2气体保护半自动焊，焊接材料为：E5015（J507）焊条，YJ502Q 药芯焊丝或H08MnZSiA 焊丝，定位焊用手工电弧时进行。

每个定位长度20-40mm 四等分焊缝，打底焊用φ3.2的E5015（J507）、H08MnZSiA 焊丝或药芯焊丝YJ502Q 进行，填充及盖面焊用φ4.0的E5015（J507）、H08MnZSiA 焊丝或YJ502Q 药芯焊丝进行；施焊时严格按《焊接工艺指导书》规定的参数范围进行。

焊接顺序要求①总体原则：任一平面（空间）按排双数焊工进行对称施焊，为最大限度地避免焊接应力导致构件变形，应先施焊完整个结构节点的打底焊，再施焊整个结构节点的填充焊，最后施焊节点的盖面焊，使各层应力有一个自由释放的过程。

国家体育场钢结构工程焊接工艺评定方案一、项目概述国家体育场钢结构工程是一个重要的大型建筑工程，为了确保钢结构的质量和安全性，需要进行焊接工艺的评定。

本方案旨在确定适用于国家体育场钢结构工程的焊接工艺，并确保焊接接头与钢结构的强度、刚度和耐久性满足设计要求。

1.根据设计要求和相关标准，确定焊接接头类型和焊缝形式，如对焊、角焊、对角焊等；2.根据焊接材料的特性选择合适的焊接电流、电压和焊接速度等参数；3.根据焊接材料和焊接结构的特性，确定适合的预热温度、焊接层间温度、焊接速度等；4.制定焊接工艺控制规程，包括焊接操作步骤、焊接设备的使用条件、材料预热和焊接层间温度的控制等；5.根据焊接接头的尺寸和结构形式，确定适合的焊接顺序和焊接方法，如单面焊、双面焊等；6.选择合适的检测方法和标准，对焊接接头进行性能和质量检验。

三、焊接工艺评定流程1.焊接工艺试验准备：（1）准备焊接试样，并确保试样符合设计要求；（2）准备焊接设备和相关材料，如焊条、焊丝等；（3）准备焊接工艺评定文件，包括焊接工艺规程、焊接工艺评定记录等。

2.焊接工艺试验过程：（1）按照焊接工艺规程和试验要求，进行焊接试验；（2）对焊接接头进行质量检验，包括焊缝形态、焊缝强度、焊缝硬度等；（3）对焊接接头进行性能检验，如拉伸试验、弯曲试验等；（4）对焊接接头进行非破坏性检测，如超声波检测、射线检测等。

3.焊接工艺评定结果分析：（1）根据焊接工艺试验的结果，对焊接工艺进行评定；（2）对焊接接头的强度、刚度和耐久性等性能指标进行评估；（3）对焊接工艺存在的问题进行分析，并提出改进措施。

四、工艺评定报告编制依据焊接工艺评定流程和结果，编制焊接工艺评定报告。

报告包括以下内容：1.项目概述；2.工艺评定方法；3.焊接工艺评定流程；4.焊接工艺评定结果分析；5.改进措施和建议。

五、工艺评定实施和监督工艺评定应由专业焊接工程师或焊接专家组织实施，并由相关技术部门进行监督和验收。

国家体育场钢结构安装工程焊接技术国家体育场（鸟巢）是中国北京市的一座标志性建筑，也是2024年北京奥运会的主体育场。

其巨大而复杂的钢结构安装工程是这座建筑的核心部分之一，也是该工程中最具挑战性的任务之一、在这篇文章中，我将详细介绍国家体育场钢结构安装工程的焊接技术。

焊接是一种将金属材料加热至熔化状态并通过添加熔化的填充金属来实现材料连接的方法。

在国家体育场的钢结构安装工程中，焊接是连接各个钢构件的主要技术。

由于国家体育场的设计结构独特复杂，涉及到各种形状和尺寸的钢构件，因此焊接工艺需要经过精确的计算和专业的技术才能够保证连接的强度和稳定性。

首先，焊接工程需要对每一个钢构件进行详细的分析和计算，包括材料的强度、形状和尺寸等因素。

根据这些计算，焊接工艺需要确定焊接材料的选择和焊接方法。

钢构件的厚度、形状和焊缝的位置等因素会影响焊接方法的选择，例如手工电弧焊、埋弧焊或气体保护焊等。

这些不同的焊接方法都需要经过专业的焊工进行操作。

其次，焊接工程需要合理安排焊接顺序和工艺参数。

在国家体育场的钢结构安装过程中，焊接一般是在钢构件安装完毕后进行的，因此焊接顺序需要与安装工序相结合，确保焊接的稳定性和质量。

同时，焊接时需要控制焊接电流、电压和焊接速度等工艺参数，以确保焊缝的强度和稳定性。

第三，焊接工程需要严格控制焊缝的检测和质量控制。

焊接过程中容易产生焊缝缺陷，如气孔、夹渣和裂纹等。

因此，焊接工程需要进行焊缝的无损检测，以确保焊缝的质量和可靠性。

常用的焊缝无损检测方法包括超声波检测、射线检测和磁粉检测等。

最后，焊接工程需要进行焊缝的防护和表面处理。

焊接后的焊缝需要进行防腐处理，以避免氧化和腐蚀。

常用的防护方法包括喷涂防锈漆、热浸镀锌和热喷涂等。

此外，焊接后的焊缝需要进行表面处理，使其与周围的钢构件具有一致的外观。

总之，国家体育场（鸟巢）钢结构安装工程的焊接技术是一个复杂而重要的工程。

通过精确的焊接计算和专业的焊接技术，可以确保钢构件的连接强度和稳定性。

国家体育场钢结构工程焊接工艺评定方案一、引言二、钢结构工程评定方案1.工程概况首先，应对国家体育场钢结构工程进行详细的概况说明，包括工程规模、结构形式、使用功能等。

同时，还需要明确工程的质量要求和验收标准。

2.施工方案根据国家体育场的特点和施工条件，进行科学合理的施工方案制定。

施工方案应明确施工工艺和工序，确保结构的安全性、精确度和施工周期等方面的要求。

3.技术措施制定国家体育场钢结构工程的技术措施，包括钢材选用、工艺流程、施工设备、施工环境等方面。

钢材的选用应符合相关标准和规范，确保材料的质量。

技术措施应结合工程实际情况，确保施工的安全性和高效性。

4.建设管理1.工序选择根据国家体育场的钢结构工程特点，选择适合的焊接工艺和工序。

不同焊接位置和焊接材料需要选择合适的焊接方法和材料，以确保焊接质量。

2.焊接材料的选择根据施工环境和焊接性能要求，选择合适的焊接材料。

焊接材料应符合相关标准和规范，确保焊接接头的牢固性和耐久性。

3.焊接工艺参数根据焊接材料和焊接接头类型，确定合适的焊接工艺参数。

工艺参数包括焊接电流、焊接电压、焊接速度等，应根据实际焊接需要进行精确调整，以确保焊接质量。

4.焊接检测和评审焊接完成后，进行焊接接头的检测和评审工作。

检测方法包括外观检测、尺寸检测、无损检测等，以确保焊接接头的质量。

四、总结国家体育场钢结构工程和焊接工艺评定方案是确保体育场建设和使用安全、优质的重要环节。

该方案应根据工程实际情况和相关规范进行制定，并严格按照方案执行和评定。

同时，还需要建立相应的监测和检测机制，对钢结构工程和焊接工艺进行实时监控和评估。

只有如此，才能确保国家体育场的质量和安全性能，为人们提供良好的体育活动场所。

国家体育场方案钢结构工程焊接工艺评定方案一、工程概述：国家体育场（Bird's Nest）是北京市海淀区北部地区的一座钢结构建筑，是2008年北京奥运会的主体育馆之一，是奥运会和残奥会的开闭幕式和田径比赛的场馆。

该建筑采用钢结构为主体结构，是迄今为止世界上规模最大、最复杂的钢结构建筑之一。

本文主要针对国家体育场钢结构工程的焊接工艺评定方案进行探讨。

二、工艺流程：1.前期准备：针对国家体育场钢结构工程的设计要求及材料相关要求进行调查，了解钢结构的材质、质量等相关信息。

同时，针对整个工程的特点，确定焊接工艺方案。

确定焊接工艺方案后，编制相应的施工方案书和焊接程序规程书。

2.焊接前检查：对待焊接的钢材进行外观检查和内部质量检查，针对发现的问题进行处理或更换。

3.平面定位：在开展焊接前，需要根据工程设计图纸，对钢结构的平面位置进行细致的定位，以保证后续的焊接质量。

4.验收钢材质量：在焊接现场，需要验收焊接用钢材的质量，确认其符合设计要求，同时设定焊接操作记录。

5.预热：针对厚板焊接，需要进行预热处理，保证焊接材料相互融合，减少焊接变形。

6.焊接：根据工程设计图纸及编写的焊接程序规程书，开展相对应的焊接作业。

在整个过程中，根据工艺方案进行针对性的控制。

7.复查、磨平和调整：完成焊接后，进行焊缝外观及内部质量检查，需要进行磨平处理和质量调整。

8.钎焊：对不能焊接的部位进行钎焊处理，以保证工程的整体质量。

9.清理：清理焊接过程中的残渣和垃圾，保证焊接现场的清洁。

10.最终验收：经过上述的一系列工艺流程后，需要进行最终的验收，确定焊接质量是否符合设计要求。

三、质量控制：1. 应根据工程的设计要求及材料的相关要求对钢结构的材料进行细致的调查，以保证焊接质量。

2. 应留意材料表面及内部质量的检查和处理，以保证焊接前的钢材质量。

3. 应根据焊接工艺方案和现场实际情况编写施工方案书和焊接程序规程书。

4. 应根据工艺方案进行针对性控制，控制焊接过程中的各个环节，尤其是温度控制和焊接时间的控制。

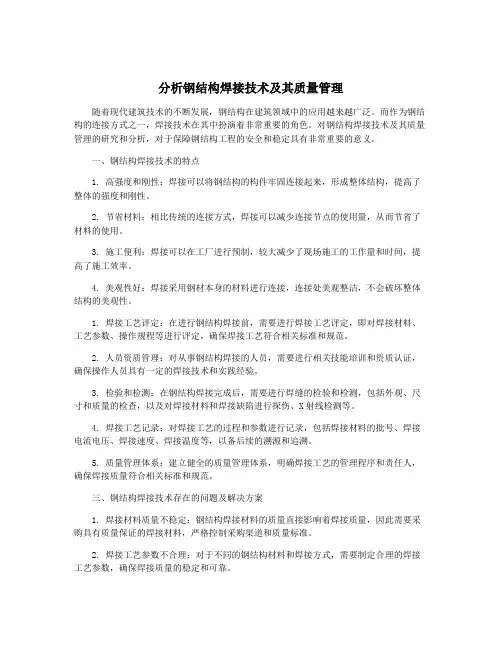

分析钢结构焊接技术及其质量管理随着现代建筑技术的不断发展，钢结构在建筑领域中的应用越来越广泛。

而作为钢结构的连接方式之一，焊接技术在其中扮演着非常重要的角色。

对钢结构焊接技术及其质量管理的研究和分析，对于保障钢结构工程的安全和稳定具有非常重要的意义。

一、钢结构焊接技术的特点1. 高强度和刚性：焊接可以将钢结构的构件牢固连接起来，形成整体结构，提高了整体的强度和刚性。

2. 节省材料：相比传统的连接方式，焊接可以减少连接节点的使用量，从而节省了材料的使用。

3. 施工便利：焊接可以在工厂进行预制，较大减少了现场施工的工作量和时间，提高了施工效率。

4. 美观性好：焊接采用钢材本身的材料进行连接，连接处美观整洁，不会破坏整体结构的美观性。

1. 焊接工艺评定：在进行钢结构焊接前，需要进行焊接工艺评定，即对焊接材料、工艺参数、操作规程等进行评定，确保焊接工艺符合相关标准和规范。

2. 人员资质管理：对从事钢结构焊接的人员，需要进行相关技能培训和资质认证，确保操作人员具有一定的焊接技术和实践经验。

3. 检验和检测：在钢结构焊接完成后，需要进行焊缝的检验和检测，包括外观、尺寸和质量的检查，以及对焊接材料和焊接缺陷进行探伤、X射线检测等。

4. 焊接工艺记录：对焊接工艺的过程和参数进行记录，包括焊接材料的批号、焊接电流电压、焊接速度、焊接温度等，以备后续的溯源和追溯。

5. 质量管理体系：建立健全的质量管理体系，明确焊接工艺的管理程序和责任人，确保焊接质量符合相关标准和规范。

三、钢结构焊接技术存在的问题及解决方案1. 焊接材料质量不稳定：钢结构焊接材料的质量直接影响着焊接质量，因此需要采购具有质量保证的焊接材料，严格控制采购渠道和质量标准。

2. 焊接工艺参数不合理：对于不同的钢结构材料和焊接方式，需要制定合理的焊接工艺参数，确保焊接质量的稳定和可靠。

3. 操作人员技术水平不够：培训和技能认证是提升操作人员技术水平的关键，建议加强对焊接操作人员的技能培训和考核。

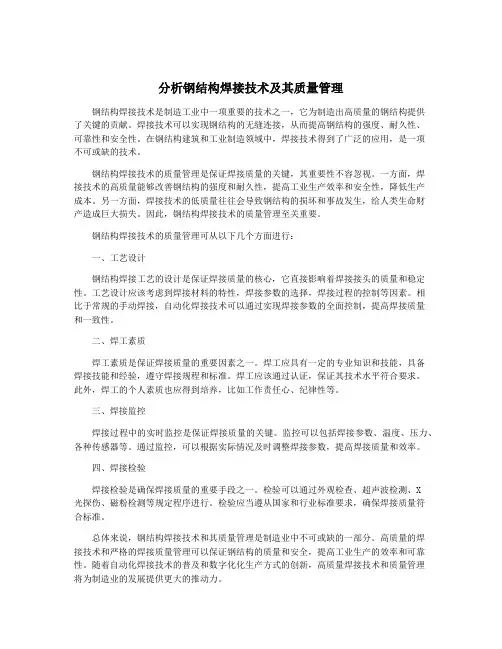

分析钢结构焊接技术及其质量管理钢结构焊接技术是制造工业中一项重要的技术之一，它为制造出高质量的钢结构提供了关键的贡献。

焊接技术可以实现钢结构的无缝连接，从而提高钢结构的强度、耐久性、可靠性和安全性。

在钢结构建筑和工业制造领域中，焊接技术得到了广泛的应用，是一项不可或缺的技术。

钢结构焊接技术的质量管理是保证焊接质量的关键，其重要性不容忽视。

一方面，焊接技术的高质量能够改善钢结构的强度和耐久性，提高工业生产效率和安全性，降低生产成本。

另一方面，焊接技术的低质量往往会导致钢结构的损坏和事故发生，给人类生命财产造成巨大损失。

因此，钢结构焊接技术的质量管理至关重要。

钢结构焊接技术的质量管理可从以下几个方面进行：一、工艺设计钢结构焊接工艺的设计是保证焊接质量的核心，它直接影响着焊接接头的质量和稳定性。

工艺设计应该考虑到焊接材料的特性，焊接参数的选择，焊接过程的控制等因素。

相比于常规的手动焊接，自动化焊接技术可以通过实现焊接参数的全面控制，提高焊接质量和一致性。

二、焊工素质焊工素质是保证焊接质量的重要因素之一。

焊工应具有一定的专业知识和技能，具备焊接技能和经验，遵守焊接规程和标准。

焊工应该通过认证，保证其技术水平符合要求。

此外，焊工的个人素质也应得到培养，比如工作责任心、纪律性等。

三、焊接监控焊接过程中的实时监控是保证焊接质量的关键。

监控可以包括焊接参数、温度、压力、各种传感器等。

通过监控，可以根据实际情况及时调整焊接参数，提高焊接质量和效率。

四、焊接检验焊接检验是确保焊接质量的重要手段之一。

检验可以通过外观检查、超声波检测、X光探伤、磁粉检测等规定程序进行。

检验应当遵从国家和行业标准要求，确保焊接质量符合标准。

总体来说，钢结构焊接技术和其质量管理是制造业中不可或缺的一部分。

高质量的焊接技术和严格的焊接质量管理可以保证钢结构的质量和安全，提高工业生产的效率和可靠性。

随着自动化焊接技术的普及和数字化化生产方式的创新，高质量焊接技术和质量管理将为制造业的发展提供更大的推动力。
