现场临时用电隐患图施工现场临时用电一旦出问题，可能造成的后果有三：01人员遭受电击，轻则受伤，重则死亡02造成电气火灾03损坏设备为避免事故特别是人员电击伤亡事故，必须加强临时用电的管理工作，要下大力气纠正用电工作中的不良行为和习惯性违章。
小安为大家整理了100张现场隐患图1、《临电用电组织设计》明确接地型式实施T S-S系统，具体实施按T N-C进行，违反规范JG J46-2005（以下简称《规范》）第 1.0.3条之规定（强制性条文）。
2、总配电室、落地式开关柜的电缆进出孔洞和配电室上部洞口不堵塞，一旦老鼠、蛇、猫、飞禽等进入，就会引起短路，这样的事故时有发生。
3施工现场的施工机具，如电焊机、对焊机、碘钨灯等外壳不接P E 线；钢筋弯曲机、钢筋剪切机、切割机、台钻、打气泵等电动机的接线盒内的专用P E 端子95%以上不接P E 线，而且多数的操作把手无绝缘套。
这是最普遍、最严重的违规。
4三电相动机电源电缆不配置4芯电缆，接线盒内的P E 专用端子不接P E 线。
5开关柜（总配电箱）不设P E 母线、N 母线端子排。
二级配电箱不设P E 线、N 线端子排，乱拉乱接。
违反强制条文8.1.11条规定。
6现场开关箱的门不上锁、门损坏严重。
如某工地的一台落地式开关柜，不但前门大开，甚至连背板都没有，很典型，也很严重（如下图）。
7配电箱内的N线、PE线端子排设置不齐全，有的根本不设置，即使设置了两种端子排，但大多未进行正确标识。
8设置有PE、N线排，但规格太小（二次线用的端子），根本无法接线，不匹配，不实用，成为摆设。
09 P E线、N线从开关箱内引出不规范。
不是按要求从PE、N端子板引出，而是象蜘蛛网一样互相绕接后引出，乱拉乱接。
违反强制性条文8.1.11条规定。
10 P E线与主线的截面不匹配。
11从开关前端出线，线路无保护。
线路一旦短路就会跳上一级的开关，扩大影响面。
设开关有何用？12某工地，《用电组织设计》为T N-S系统，符合规范要求。

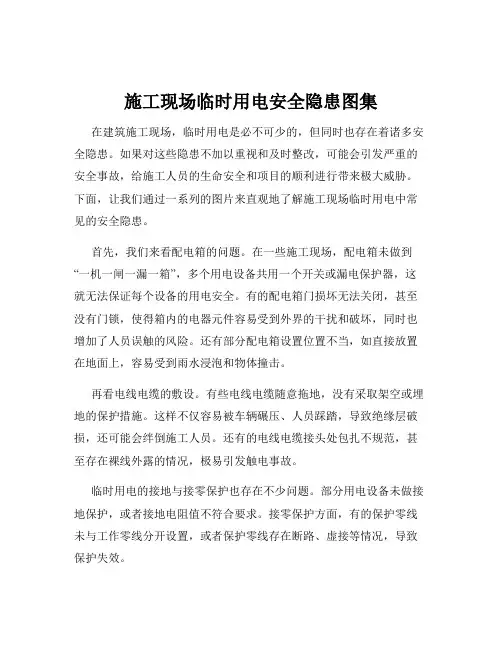

施工现场临时用电安全隐患图集在建筑施工现场，临时用电是必不可少的，但同时也存在着诸多安全隐患。
如果对这些隐患不加以重视和及时整改，可能会引发严重的安全事故，给施工人员的生命安全和项目的顺利进行带来极大威胁。
下面，让我们通过一系列的图片来直观地了解施工现场临时用电中常见的安全隐患。
首先，我们来看配电箱的问题。
在一些施工现场，配电箱未做到“一机一闸一漏一箱”，多个用电设备共用一个开关或漏电保护器，这就无法保证每个设备的用电安全。
有的配电箱门损坏无法关闭，甚至没有门锁，使得箱内的电器元件容易受到外界的干扰和破坏，同时也增加了人员误触的风险。
还有部分配电箱设置位置不当，如直接放置在地面上，容易受到雨水浸泡和物体撞击。
再看电线电缆的敷设。
有些电线电缆随意拖地，没有采取架空或埋地的保护措施。
这样不仅容易被车辆碾压、人员踩踏，导致绝缘层破损，还可能会绊倒施工人员。
还有的电线电缆接头处包扎不规范，甚至存在裸线外露的情况，极易引发触电事故。
临时用电的接地与接零保护也存在不少问题。
部分用电设备未做接地保护，或者接地电阻值不符合要求。
接零保护方面，有的保护零线未与工作零线分开设置，或者保护零线存在断路、虚接等情况，导致保护失效。
在用电设备方面，一些手持电动工具存在绝缘损坏、外壳破损等问题，却仍在继续使用。
电焊机的一次线和二次线长度过长，超过规定标准，而且二次线接头过多，影响焊接质量和用电安全。
另外，施工现场的照明用电也常常存在隐患。
一些临时照明灯具未采用安全电压，灯具的金属外壳未做接零保护。
还有的照明线路乱拉乱接，灯具悬挂高度不够，影响照明效果和用电安全。
在临时用电的管理制度方面，也有一些不足之处。
比如，没有制定详细的临时用电施工组织设计，或者施工组织设计未严格执行。
电工未持证上岗，日常的巡检和维护工作不到位，无法及时发现和排除安全隐患。
为了消除这些安全隐患，保障施工现场临时用电的安全，我们需要采取一系列的措施。
施工单位应严格按照规范要求进行临时用电的设计和施工。
16套常见现场隐患与漫画图（收藏版）一、临时用电现场1、作业场所电气分配柜没有保护接地（进线为四相，用户上只有三线，缺接地）2、电焊机一次线直接与刀开关连接，缺漏电保护3、移动式电器（打磨）电源直接接在闸刀上，无手动开关，缺漏电保护，接线太短4、作业人员私自安装用电设备5、打磨人员缺少个体防护6、配电箱门未关闭，金属磨削颗粒易进入电气元件中导致短路7、闸刀保险盖未上8、电焊机未接地9、地面杂乱10、配电盒安装于木柱上11、室外配电箱上方开孔进线，易雨水漏入二、燃气阀门检修作业现场1、作业人员安全带使用不当2、对使用中的阀门进行带压维修，违反规定3、作业工具放置于管道上，未采取防落措施4、使用中的工具随意放置于阀体上，随时可掉落5、作业人员作业姿势不当6、对散发有害气体的设备检修时未采取个体防毒措施7、危险作业缺专人监护8、管道未标明介质和流向三、有机溶剂场所作业1、在贮存有机溶剂的场所进行清洗作业2、使用溶剂清洗工具，未采取个体防护3、场所照明灯不防爆4、通风不畅5、泄爆面积不够6、物品堆放无墙距、灯距8、无安全周知卡9、作业场所无消防器材四、某工厂的检修现场1、脚手架无扫地杆、脚手架立杆无底座、脚手架未设置剪刀撑、无安全网；2、脚手架附近没有警示标志、警示语；3、脚手板不符要求，未铺满及固定4、脚手架没有与建筑物可靠连接；5、顶层的脚手架护栏应形成封闭结构；6、登高作业未系安全带；7、气瓶间距不足，距离施工地点距离不足；8、气瓶上缺少防震圈，气瓶立放未固定；9、罐体处于高压线下，距离不合要求；10、无安全监护人；11、无消防器材。
五、某工厂的扩改施工现场1.现场施工人员穿着半袖2.施工现场管线乱放3.气瓶无防震圈，无防倾倒装置4.气瓶未按《气瓶颜色标志(GB7144-1999）》规范进行颜色标识5.现场没有看见有指挥人员6.起吊设备未将液压支架放下7.现场未见警示标识8.吊车那侧是几名工人在扶着重物卸车，不安全9.现场未见消防设施六、某交叉作业现场1、交叉作业，上方电焊没有相应的焊渣防护措施，应采取防措施防止焊渣溅落到下方，伤害下方作业人员及产生火灾2、移动脚手架作业平台没有防护栏；3、未穿戴劳动保护用品：工作服、安全帽、护目镜、工作绝缘手套4、登高作业人员未系安全带5、气瓶倒放，没有防震圈；6、作业区应设立相应的警示标识；7、监护人员站位错误，不应站立在脚手架上；8、现场物品摆放凌乱，应划区分类摆放；9、灭火器应配备至少2支。

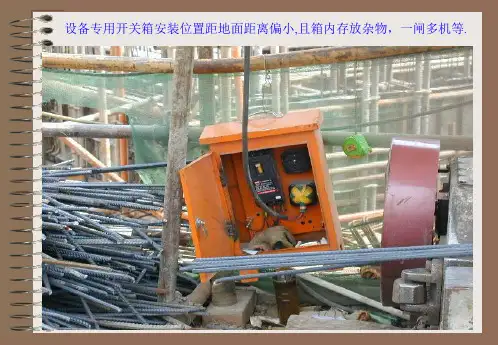

施工现场常见临时用电安全隐患图片设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.电箱出线从箱门位置出,容易夹断电缆发生事故.电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。
流动配电箱内存在火线接线端子板，带电明露等采用金属丝绑扎流动电箱的电源线配电箱内插座破损形成带电明露电源进线不规范，动力照明混用等。
违章从总空开下口接线多台设备缺少保护接零动力设备缺少保护接零、带电明露等。
打夯机电源线接自处无漏电保护装置，箱门上安装的电器带电明露。
流动开关箱内漏电保护器漏电动作电流为50mA电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。
总空开下口出现多余回路，一闸多机等。
存在“一闸多机”、“带电体明露”等安全隐患。
鼓风机未进行保护接零电焊机二次侧无防护罩。
电焊机防护罩处于非防护状态，电源线随意拖拉在操作层电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘电焊机直接放在钢筋上电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。
电焊机接线柱带电明露电焊机一次侧带电明露，外壳没有进行保护接零。
弯曲机保护零线缺少蛙式打夯机手柄处未作绝缘绑扎；违章使用到顺开关。
低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧缺少必要的线路熔断保险等配电箱、低压变压器无防砸措施，按规定低压变压器应装箱使用Ⅰ类手持电动工具没有进行保护接零，电源线为塑料线并有接头施工现场I类手持电动工具电源线为两芯线缺少保护接零线。
焊把线破损电缆插头附近存在破损情况存在带电明露现象加工区布置不合理对焊机电源线保护不充分,控制开关箱距离设备超距.碘钨灯固定在内脚手架上存在安全隐患操作层设备电源线保护不足用电安全防护1. 设备开关箱箱体中心距地面垂直高度为1.5m。
2. 设备水平负荷线宜采用PVC 管埋地敷设。
3. 设备距开关箱水平距离不得大于3m。
4. PVC 管直径为负荷线直径的1.5倍。
5. 图适用于施工现场所有固定加工车间的所有固定设备。
扒一扒那些典型的违章作业现场︱多图素材源于网络，搜集整理不易，转载请注明一、临时用电现场（看图识隐患）1、作业场所电气分配柜没有保护接地（进线为四相，用户上只有三线，缺接地）2、电焊机一次线直接与刀开关连接，缺漏电保护3、移动式电器（打磨）电源直接接在闸刀上，无手动开关，缺漏电保护，接线太短4、作业人员私自安装用电设备5、打磨人员缺少个体防护6、配电箱门未关闭，金属磨削颗粒易进入电气元件中导致短路7、闸刀保险盖未上8、电焊机未接地9、地面杂乱10、配电盒安装于木柱上11、室外配电箱上方开孔进线，易雨水漏入二、燃气阀门检修作业现场（看图识隐患）1、作业人员安全带使用不当2、对使用中的阀门进行带压维修，违反规定3、作业工具放置于管道上，未采取防落措施4、使用中的工具随意放置于阀体上，随时可掉落5、作业人员作业姿势不当6、对散发有害气体的设备检修时未采取个体防毒措施7、危险作业缺专人监护8、管道未标明介质和流向三、有机溶剂场所作业（看图识隐患）1、在贮存有机溶剂的场所进行清洗作业2、使用溶剂清洗工具，未采取个体防护3、场所照明灯不防爆4、通风不畅5、泄爆面积不够6、物品堆放无墙距、灯距8、无安全周知卡9、作业场所无消防器材四、某工厂的检修现场（看图识隐患）1、脚手架无扫地杆、脚手架立杆无底座、脚手架未设置剪刀撑、无安全网；2、脚手架附近没有警示标志、警示语；3、脚手板不符要求，未铺满及固定4、脚手架没有与建筑物可靠连接；5、顶层的脚手架护栏应形成封闭结构；6、登高作业未系安全带；7、气瓶间距不足，距离施工地点距离不足；8、气瓶上缺少防震圈，气瓶立放未固定；9、罐体处于高压线下，距离不合要求；10、无安全监护人；11、无消防器材。
