施工现场常见临时用电安全隐患图片答案

施工现场常见临时用电安全隐患图片答案

设备电源线没有保护措施
木工机具电源线保护不足
设备电源线保护不足
设备电源线保护不足
对焊机电源线缺少保护
电焊工没带绝缘手套
手持电动工具操作者未带绝缘手套
工人手持220V手把灯
配电箱内存放大量杂物, 箱体无门, 电器之间距离偏小, 带电明露等。
配电箱附近堆积大量金属杂物, 电缆缺少保护措施, 缺少防触电标志、负责人等。

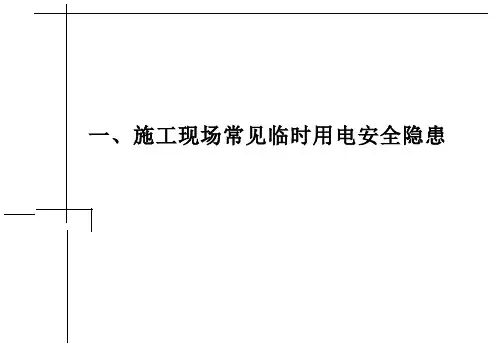

一、施工现场常见临时用电安全隐患
碘钨灯固定安装不符合要求
碘钨灯违章接线
碘钨灯电源线缺少保护措施, 并用铅丝绑扎, 保护零线压接不实。
食堂灯具无防潮保护措施
食堂内灯具不防潮
电源线随意拖拉, 接头处理过于简单。
铅丝绑扎电源线
电缆被压在钢筋下方。
ห้องสมุดไป่ตู้
电缆不允许直接悬挂在钢筋上。
违章接线
钢筋加工区无齿锯的电源线随意拖拉
操作层电源线“拖地”现象严重。
随意拖拉220V电源线
电缆缺少保护措施
主干电缆拖地并压在钢筋笼子下
主干电缆缺少保护措施
电源线缺少保护措施
二级箱出线缺少保护措施
设备的电源线压在废钢筋下
拖地线严重威胁小推车操作者的安全
塔吊电缆、镝灯照明电缆缺少保护措施。
钢筋加工区的电源箱无护栏且箱门不 关, 电箱附近堆积较多金属杂物, 出入电缆保护不足等。

施工现场常见临时用电安全隐患图片解析44页PPT

施工现场常见临时用电安全隐患图片解析44页PPT
施工现场常见临时用电安全隐患图片 解析
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
பைடு நூலகம்
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

施工现场临时用电安全隐患图集

施工现场临时用电安全隐患图集
第 7 页 共 27 页
两级保护
开关箱中漏电保护器的额定漏电动作电流≤30mA,额定漏电动作时间 ≤0.1s，使用于特殊场所的漏电保护器额定漏电动作电流≤15mA,额定 漏电动作时间≤0.1s。
总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动 作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘 积不应大于30mA.s。
第 57 页 共 27 页
第 58 页 共 27 页
第 59 页 共 27 页
铅丝绑扎电源线
第 60 页 共 27 页
违章接线,直接把电线插在插座内
第 61 页 共 27 页
电源线未采取保护措施，接头处理过于简单。
第 62 页 共 27 页
第 63 页 共 27 页
钢筋加工区电缆布置不合理，没有采取保护措施。
除在中性点处直接接地外，在中性线上的一处或多处再作接地， 称为重复接地。重复接地不能少于三处，（始端、中间、末端）， 阻值应小于10Ω。 防雷装置（避雷针）的接地，称为防雷接地，作防雷接地的电气 设备，必须同时作重复接地。阻值应小于30Ω
第 21 页 共 27 页
接地接零（三）
接地极的设置 一般用钢材作接地极，长度大于2.2米，挖好1米深的
第 8 页 共 27 页
配电箱要求（一）
总配电箱要求 应装设总隔离开关和分路隔离开关，总断路器和分路断路器以及漏电保护器。 同时，还应装设电压表、电流表、电度表等仪器。
配电箱的材质和安置要求 配电箱、开关箱采用铁板制作，铁板的厚度不小于1.2mm。 固定式配电箱、开关箱的下底与地面的垂直应大于1.3m，小于1.5m；移动式配电箱、开关箱的下底
施工现场临时用电 安全隐患图集

施工现场常见临时用电安全隐患图片

施工现场常见临时用电安全隐患图片

加工区布置不合理
路漫漫其悠远
施工现场常见临时用电安全隐患图片
对焊机电源线保护不充分,控制开关箱距离设备超距
路漫漫其悠远
施工现场常见临时用电安全隐患图片
碘钨灯固定在内脚手架上存在安全隐患
路漫漫其悠远
施工现场常见临时用电安全隐患图片
3rew
演讲完毕，谢谢听讲!
再见，see you again
路漫漫其悠远
路漫漫其悠远
施工现场常见临时用电安全隐患图片
电源进线不规范，动力照明混用等。
路漫漫其悠远
施工现场常见临时用电安全隐患图片
配电箱无门，电源线接法不规范。
路漫漫其悠远
施工现场常见临时用电安全隐患图片
违章从总空开下口接线
路漫漫其悠远
施工现场常见临时用电安全隐患图片
多台设备缺少保护接零
路漫漫其悠远
施工现场常见临时用电安全隐患图片
电焊机直接放在钢筋上
路漫漫其悠远
施工现场常见临时用电安全隐患图片
电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。
路漫漫其悠远
施工现场常见临时用电安全隐患图片
电焊机接线柱带电明露
路漫漫其悠远
施工现场常见临时用电安全隐患图片
电焊机一次侧带电明露，外壳没有进行保护接零。
路漫漫其悠远
施工现场常见临时用电安全隐患图片
2020/11/15
施工现场常见临时用电安全隐患图片
施工现场常见临时用电 安全隐患图片
路漫漫其悠远
2020/11/15
施工现场常见临时用电安全隐患图片
配电箱缺少管理，钢筋几乎堆放入配电箱内。
路漫漫其悠远
施工现场常见临时用电安全隐患图片
电箱出线从箱门位置出,容易夹断电缆发生事故.

施工现场临时用电安全隐患及标准做法图文并茂详解(附执行标准)PPT95页

施工现场临时用电安全隐患及标准做法图文并茂详解(附执行标准)PPT95页

临时用电
进出线未做防割绝缘护套与束卡
1.《施工现场临时用电安全技术规范》JGJ 46-2005第8.1.16条：配电箱、开关箱的进、 出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接 接触。（施工现场）。 2.《石油化工建设工程施工安全技术标准》GB/T 50484-2019第4.4.17条:配电箱内设 施应排列整齐，标明电气回路及负载能力，配线应绝缘良好，绑扎成束并固定在盘内。 盘面操作部位不得有带电体明露。(石油化工)。
2.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171-2012第 6.0.1条：应按有效图纸施工，接线应正确。配线应整齐、清晰、美观，导线绝缘应良 好。（通用）。
临时用电
一漏保带三插座
1.《施工现场临时用电安全技术规范》JGJ 46-2005第8.1.3条：每台用电设备必须有 各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。 （新、改、扩建，220/380V三相四线制）。 2.《建设工程施工现场供用电安全规范》GB 50194-2014第6.3.4条：当分配电箱直接 控制用电设备或插座时，每台用电设备或插座应有各自独立的保护电器。（≦10KV， 注意适用行业。）。 3.《建设工程施工现场供用电安全规范》GB 50194-2014第6.3.14条：当分配电箱直接 供电给末级配电箱时，可采用分配电箱设置插座方式供电，并应采用工业用插座，且 每个插座应有各自独立的保护电器。（≦10KV，注意适用行业）。
临时用电
插头电源线裸露
1.《用电安全导则》GB/T 13869-2017第5.1.2条：电气线路应具有足够的绝缘强度、 机械强度和导电能力，其安装应符合相应产品标准的规定。（通用）。 2.《低压配电设计规范》GB 50054-2011第5.1.1条：带电部分应全部用绝缘层覆盖， 其绝缘层应能长期承受在运行中遇到的机械、化学、电气及热的各种不利影响。（新、 改、扩，≦1000v）。 3.《石油化工建设工程施工安全技术标准》GB/T 50484-2019第8.4.3条：电气设备及 导线的绝缘部分破损或带电部分外露时不得使用。电气设备及线路在运行中出现异常 时，应及时切断电源检修，不得带故障运行。（石油化工）。

施工现场常见临时用电安全隐患图片二

施工现场常见临时用电安全隐患图片二

提高应急处置能力
定期进行应急演练，提高员工应对突发事件的反应速度和处置能力。 建立应急处置小组，明确各岗位职责，确保在紧急情况下能够迅速响应。 配备必要的应急设备和物资，确保在需要时能够及时使用。 加强员工安全培训，提高员工的安全意识和应急处置能力。
感谢观看
汇报人：
漏电保护器失 效：施工现场 的漏电保护器 失效或未安装， 可能导致触电 事故的发生。
配电箱防护不 到位：施工现 场的配电箱防 护不到位，可 能引发触电、 火灾等安全事
故。
设备未做接零保护
设备未做接零保 护，容易发生触 电事故
未设置漏电保护 器或漏电保护器 失效
电缆线破损、老 化未及时更换
临时用电设备未 设置接地保护
非专业电工操作
施工现场常见临 时用电安全隐患 图片解析
非专业电工操作 可能导致触电事 故
非专业电工操作 可能导致电气火 灾
非专业电工操作 可能导致设备损 坏
现场用电管理混乱
电缆线随意拖地，未采取任 何保护措施
现场用电设备未设置专人管 理，导致设备使用不规范
配电箱未上锁，可随意打开， 存在触电危险
施工现场用电不规范，存在 私拉乱接现象
04
临时用电安全隐患的预防措施
加强用电安全教育
定期开展用电安全培训，提高员工安全意识 制定用电安全规章制度，确保员工遵守操作规程 建立用电安全考核机制，对员工进行用电安全知识考核 开展用电安全宣传活动，提高员工对用电安全的重视程度
定期检查维护设备
定期对施工现场 的临时用电设备 进行检查，确保 设备完好无损。
原因：可能是由于漏电保护器本身故障、接线错误或使用不当等原因导致。
危害：可能导致触电事故或电气火灾等安全事故。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路漫漫其修远兮, 吾将上下而求索
镝灯振流器缺少防护罩
路漫漫其修远兮, 吾将上下而求索
鼓风机未进行保护接零
路漫漫其修远兮, 吾将上下而求索
电焊机二次侧无防护罩。
路漫漫其修远兮, 吾将上下而求索
电焊机防护罩处于非防护状态，电源线随意拖拉在操作层。
路漫漫其修远兮, 吾将上下而求索
电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘。
路漫漫其修远兮, 吾将上下而求索
电焊机直接放在钢筋上
路漫漫其修远兮, 吾将上下而求索
电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。
路漫漫其修远兮, 吾将上下而求索
电焊机接线柱带电明露
路漫漫其修远兮, 吾将上下而求索
电焊机一次侧带电明露，外壳没有进行保护接零。
路漫漫其修远兮, 吾将上下而求索
电缆插头附近存在破损情况
路漫漫其修远兮, 吾将上下而求索
电焊工绝缘手套破损未及时更换
路漫漫其修远兮, 吾将上下而求索
存在带电明露现象
路漫漫其修远兮, 吾将上下而求索
加工区布置不合理
路漫漫其修远兮, 吾将上下而求索
对焊机电源线保护不充分,控制开关箱距离设备超距.
路漫漫其修远兮, 吾将上下而求索
施工现场常见临时用电 安全隐患图片
路漫漫其修远兮, 吾将上下而求索
2020年4月14日星期二
配电箱缺少管理，钢筋几乎堆放入配电箱内。
路漫漫其修远兮, 吾将上下而求索
电箱出线从箱门位置出,容易夹断电缆发生事故.
路漫漫其修远兮, 吾将上下而求索
电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。
配电箱、低压变压器无防砸措施，按规定低压变压器应装箱使用。
路漫漫其修远兮, 吾将上下而求索
Ⅰ类手持电动工具没有进行保护接零，电源线为塑料线并有接头。
路漫漫其修远兮, 吾将上下而求索
施工现场I类手持电动工具电源线为两芯线缺少保护接零线。
路漫漫其修远兮, 吾将上下而求索
焊把线破损
路漫漫其修远兮, 吾将上下而求索
路漫漫其修远兮, 吾将上下而求索
流动开关箱内漏电保护器漏电动作电流为50mA
路漫漫其修远兮, 吾将上下而求索
电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。
路漫漫其修远兮, 吾将上下而求索
总空开下口出现多余回路，一闸多机等。
路漫漫其修远兮, 吾将上下而求索
存在“一闸多机”、“带电体明露”等安全隐患。
弯曲机保护零线缺少
路漫漫其修远兮, 吾将上下而求索
蛙式打夯机手柄处未作绝缘绑扎；违章使用到顺开关。
路漫漫其修远兮, 吾将上下而求索
随意拖拉220V白织灯照明
路漫漫其修远兮, 吾将上下而求索
低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧 缺少必要的线路熔断保险等。
路漫漫其修远兮, 吾将上下而求索
碘钨灯固定在内脚手架上存在安全隐患
路漫漫其修远兮, 吾将上下而求索
路漫漫其修远兮, 吾将上下而求索
配电箱无门，电源线接法不规范。
路漫漫其修远兮, 吾将上下而求索
违章从总空开下口接线
路漫漫其修远兮, 吾将上下而求索
多台设备缺少保护接零
路漫漫其修远兮, 吾将上下而求索
动力设备缺少保护接零、带电明露等。
路漫漫其修远兮, 吾将上下而求索
打夯机电源线接自处无漏电保护装置，箱门上安装的电器带电明露。
路漫漫其修远兮, 吾将上下而求索
流动配电箱内存在火线接线端子板，带电明露等。
路漫漫其修远兮, 吾将上下而求索
采用金属丝绑扎流动பைடு நூலகம்箱的电源线
路漫漫其修远兮, 吾将上下而求索
配电箱内插座破损形成带电明露
路漫漫其修远兮, 吾将上下而求索
没有采用插头直接违章挂接
路漫漫其修远兮, 吾将上下而求索
电源进线不规范，动力照明混用等。
