临时用电常见安全隐患图集

格式：pptx
大小：3.84 MB
文档页数：82

下载文档原格式

施工现场常见临时用电安全隐患图片ppt课件

精品ppt
4
采用金属丝绑扎流动电箱的电源线
精品ppt
5
配电箱内插座破损形成带电明露
精品ppt
6
没有采用插头直接违章挂接
精品ppt
7
电源进线不规范，动力照明混用等。
精品ppt
8
配电箱无门，电源线接法不规范。
精品ppt
9
违章从总空开下口接线
精品ppt
10
多台设备缺少保护接零
精品ppt
11
动力设备缺少保护接零、带电明露等。

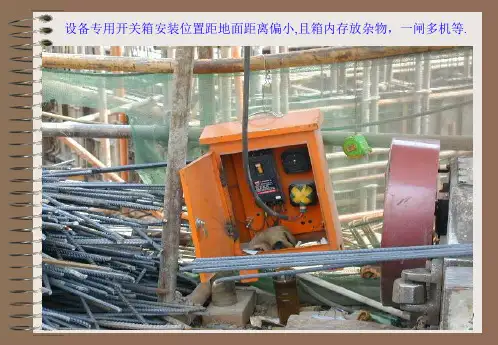

设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.
精品ppt
0
配电箱缺少管理，钢筋几乎堆放入配电箱内。
精品ppt
1
电箱出线从箱门位置出,容易夹断电缆发生事故.
精品ppt
2
电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。
精品ppt
3
流动配电箱内存在火线接线端子板，带电明露等。
操作层设备电源线保护不足
精品ppt
41
感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！
精品ppt
17
镝灯振流器缺少防护罩
精品ppt
18
鼓风机未进行保护接零
精品ppt
19
电焊机二次侧无防护罩。
精品ppt
20
电焊机防护罩处于非防护状态，电源线随意拖拉在操作层。
精品ppt
21
电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘。
精品pptຫໍສະໝຸດ 22电焊机直接放在钢筋上精品ppt
23
电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。

施工现场临时用电安全隐患图集

第 7 页共 27 页
两级保护
开关箱中漏电保护器的额定漏电动作电流≤30mA,额定漏电动作时间 ≤0.1s，使用于特殊场所的漏电保护器额定漏电动作电流≤15mA,额定漏电动作时间≤0.1s。
总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s。
第 57 页共 27 页
第 58 页共 27 页
第 59 页共 27 页
铅丝绑扎电源线
第 60 页共 27 页
违章接线,直接把电线插在插座内
第 61 页共 27 页
电源线未采取保护措施，接头处理过于简单。
第 62 页共 27 页
第 63 页共 27 页
钢筋加工区电缆布置不合理，没有采取保护措施。
除在中性点处直接接地外，在中性线上的一处或多处再作接地，称为重复接地。重复接地不能少于三处，（始端、中间、末端），阻值应小于10Ω。防雷装置（避雷针）的接地，称为防雷接地，作防雷接地的电气设备，必须同时作重复接地。阻值应小于30Ω
第 21 页共 27 页
接地接零（三）
接地极的设置一般用钢材作接地极，长度大于2.2米，挖好1米深的
第 8 页共 27 页
配电箱要求（一）
总配电箱要求应装设总隔离开关和分路隔离开关，总断路器和分路断路器以及漏电保护器。同时，还应装设电压表、电流表、电度表等仪器。
配电箱的材质和安置要求配电箱、开关箱采用铁板制作，铁板的厚度不小于1.2mm。固定式配电箱、开关箱的下底与地面的垂直应大于1.3m，小于1.5m；移动式配电箱、开关箱的下底
施工现场临时用电安全隐患图集

施工现场临时用电标准与安全隐患图集手册 (PPT86页)

施工现场临时用电外电防护规定
1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。 2、在建工程(含脚手架具)的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安全操作距离应符合下表规定： 3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合相关规定。 4、起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合相关规定。
3、当施工现场临时用电设备在5台及以上或设备总容量在50kW及以上时，应编制临时用电施工组织设计。临时用电施工组织设计应由电气工程技术人员组织编制，经企业技术负责人和项目总监理工程师批准后方可实施。临时用电施工组织设计变更时，应按原程序批准。
4、施工现场临时用电必须建立安全技术档案。安全技术档案应包括下列内容： ⑴ 用电组织设计的全部资料； ⑵ 修改用电组织设计的资料； ⑶ 用电技术交底资料； ⑷ 用电工程检查验收表； ⑸ 电气设备的试、检验凭单和调试记录； ⑹ 接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表； ⑺ 定期检（复）查表； ⑻ 电工安装、巡检、维修、拆除工作记录。 5、临时用电工程应按分部、分项工程进行定期检查，检查时，应复查接地电阻值和绝缘电阻值。对发现的安全隐患必须及时处理，并应履行复查验收手续。
关箱必须是“一机、一闸、一漏、一箱”。严禁用同一开关电器直接控制两台或两台以上用电设备。 ➢ 开关箱内开关电器，能在任何情况下都可以使用电设备实行电源隔离
配电箱要求（二）
配电箱、开关箱应由名称、用途、分路标记及系统接线图配电箱、开关箱箱门应配锁，并应由专人负责。配电箱、开关箱应定期检查、维修，检查、维修人员必须是专业电工，并应

临时用电常见隐患照片图集

安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.
电箱出线从箱门位置出,容易夹断电缆发生事故.
电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。
流动配电箱内存在火线接线端子板，带电明露等。
采用金属丝绑扎流动电箱的电源线
配电箱内插座破损形成带电明露
Ⅰ类手持电动工具没有进行保护接零，电源线为塑料线并有接头。
施工现场I类手持电动工具电源线为两芯线缺少保护接零线。
焊把线破损
电缆插头附近存在破损情况
电焊工绝缘手套破损未及时更换
存在带电明露现象
加工区布置不合理
对焊机电源线保护不充分,控制开关箱距离设备超距.
碘钨灯固定在内脚手架上存在安全隐患
电焊机接线柱带电明露
电焊机一次侧带电明露，外壳没有进行保护接零。
弯曲机保护零线缺少
蛙式打夯机手柄处未作绝缘绑扎；违章使用到顺开关。
随意拖拉220V白织灯照明
低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧缺少必要的线路熔断保险等。
配电箱、低压变压器无防砸措施，按规定低压变压器应装箱使用。
电源进线不规范，动力照明混用等。
配电箱无门，电源线接法不规范。
违章从总空开下口接线
多台设备缺少保护接零
动力设备缺少保护接零、带电明露等。
打夯机电源线接自处无漏电保护装置，箱门上安装的电器带电明露。
流动开关箱内漏电保护器漏电动作电流为50mA
电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。
总空开下口出现多余回路，一闸多机等。
存在“一闸多机”、“带电体明露”等安全隐患。
镝灯振流器缺少防护罩
鼓风机未进行保护接零
电焊机二次侧无防护罩。
电焊机防护罩处于非防护状态，电源线随意拖拉在操作层。

施工现场常见临时用电安全隐患图片一

施工现场环境复杂，存在较多安全隐患
临时用电设施维护保养不到位，设备老化、损坏等现象严重
安全隐患的危害
触电危险：施工现场临时用电可能导致触电事故，危及施工人员的生命安全。火灾危险：施工现场临时用电不规范可能导致火灾事故，造成财产损失和人员伤亡。设备损坏危险：施工现场临时用电不当可能导致设备损坏，影响施工进度和质量。人员伤亡危险：施工现场临时用电隐患可能导致人员伤亡，给家庭和社会带来巨大损失。
施工现场常见临时
03
用电安全隐患图片
展示
未使用五芯电缆作为保护零线
施工现场常见临时用电安全隐患
未使用五芯电缆的潜在风险
添加标题
添加标题
添加标题
添加标题
五芯电缆作为保护零线的重要性
安全用电的基本要求和规范
保护零线未单独敷设
描述：施工现场临时用电未按规定设置保护零线，导致设备外壳带电，存在触电危险。
定期检查和维护电气设备遵循安全用电操作规程建立用电安全管理制度加强用电安全教育和培训
YOUR LOGO
THANK YOU
汇报人：
规范临时用电设备安装与维护
定期检查设备：确保设备无损坏，及时维修和更换
安装漏电保护器：有效防止漏电事故的发生
安装过载保护装置：防止设备过载运行
安装短路保护装置：防止设备短路引发的事故
建立用电安全管理制度
制定用电安全规程和操作程序
建立用电安全检查和隐患排查制度
添加标题
添加标题
定期进行用电安全培训和演练
施工现场临时用电
04
安全防范措施
加强安全意识培训
定期开展安全意识培训，提高员工对用电安全的认识和重视程度。培训内容应包括用电安全知识、事故案例分析以及应急处理措施等。培训形式可以多样化，如讲座、视频、模拟演练等，确保员工真正掌握安全技能。建立考核机制，对员工进行用电安全知识考核，确保培训效果。

施工现场常见临时用电安全隐患图ppt课件

13
•“安全重于泰山”。注意安全，珍惜自己的生！
14
谢谢
15
施工现场用电安全隐患
图片分析
0
小组成员
•孙楚 • 陈永豪 • 许华明 • 姚翔献 • 邱殿俊 • 周正杨 • 潘雅红
1
设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.
2
配电箱内存放大量杂物，会导致漏电配电箱无门
电器之间距离太小
3
电箱出线从箱门位置出,容易夹断电缆发生事故.
4
采用金属丝绑扎流动电箱的电源线
5
配电箱内插座破损形成带电明露
6
配电箱无门，电源线接法不规范。
7
违章从总空开下口接线
8
多台设备缺少保护接零
9
电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。
10
总空开下口出现多余回路，一闸多机等。
11
电焊机二次侧无防护罩。
12
闸刀盖子没装好，容易导致漏电触电闸刀随意放在工地上，没有安装在电箱内

施工现场常见临时用电安全隐患图片精品

精品课件
配电箱附近堆积大量金属杂物，电缆缺少保护措施，缺少防触电标志、负责人等。
精品课件
钢筋加工区的电源箱无护栏且箱门不关，电箱附近堆积较多金属杂物，出入电缆保护不足等。
精品课件
精品课件
设备电源线没有保护措施
精品课件
木工机具电源线保护不足
精品课件
设备电源线保护不足
精品课件
设备电源线保护不足
精品课件
对焊机电源线缺少保护
精品课件
电焊工没带绝缘手套
精品课件
手持电动工具操作者未带绝缘手套
精品课件
工人手持220V手把灯
精品课件
配电箱内存放大量杂物，箱体无门，电器之间距离偏小，带电明露等。
精品课件
食堂灯具无防潮保护措施
精品课件
食堂内灯具不防潮
精品课件
电源线随意拖拉，接头处理过于简单。
精品课件
铅丝绑扎电源线
精品课件
电缆被压在钢筋下方。
精品课件
电缆不允许直接悬挂在钢筋上。
精品课件
违章接线
精品课件
钢筋加工区无齿锯的电源线随意拖拉
精品课件
操作层电源线“拖地”现象严重。
精品课件
一、施工现场常见临时用电安全隐患
精品课件
碘钨灯灯架偏低，稳定性差，灯外壳未进行保护接零等。
精品课件
碘钨灯电源线在最容易发生问题的地方出现接头
精品课件
碘钨灯固定安装不符合要求
精品课件
碘钨灯违章接线
精品课件
碘钨灯手持部位及挂线位置缺少绝缘保护措施
精品课件
碘钨灯电源线缺少保护措施，并用铅丝绑扎，保护零线压接不实。
随意拖拉220V电源线
精品课件
电缆缺少保护措施

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一般临时用电检查
排查依据：GB/T 13869-2008/2017《用电安全导则》5.2：用电产品应具有符合规定的铭牌或标志，以满足安全、使用和
维护的要求。
排查依据：GB/T 13869-2008/2017《用电安全导则》6.5：一般环境下，用电产品以及电气线路的周围应留有足够的安全通道和工作空间，且不宜堆放易燃易爆和腐蚀性物品。
排查依据：GB/T 13869-2008/2017《用电安全导则》6.5：一般环境下，用电产品以及电气线路的周围应留有足够的安全通道和工作空间，且不宜堆放易燃易爆和腐蚀性物品。
排查依据：GB/T 138692008/2017《用电安全导则》6.13：保护接地线应采用焊接、压接、螺
栓连接或其他可靠方法连接，严禁
排查依据：JGJ 16-2008《民用建筑电气设计规范》4.6.2 屋内配电装置距顶板的距离不宜小于0.8m；当有梁时，距梁底不宜小于0.6m。
排查依据：GB 50303-2002《建筑电气工程质量验收规范》12.2.2 电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理。
齐全清晰。
排查依据：GB 50169-2006《电气装置安装工程质量检验及验收规范》3.1.3：接地装置不得与金属管道、建筑物、设备的构建有金属的连接
排查依据：GB 50054-2011《低压配电设计规范》7.2.1 当导线垂直敷设时，距地面低于1.8m段的导线，应用导管保护
排查依据：GB 50054-2011《低压配电设计规范》7.2.7 对金属导管、金属槽盒有严重腐蚀的场所，不宜采用金属导管、金属槽盒布线。
合格瓷瓶固定架设，导线距地面的02《建筑电气工程施工质量验收规范》22.1.3 潮湿场所采用密封并带保护地线触头的保护型
除敷设在托盘、梯架和槽盒内外，电缆之应穿管保护，穿管的内径不应小于电缆间的静距离不应小于35mm，且不应小于外径的1.5倍。
电缆外径。
排查依据 50054-2011《低压配电设计规范》7.2.11 金属导管和金属槽盒敷设时，应与其他管道的平行净距离不小于0.1m
排查依据：GB 50303-2002《建筑电气工程施工质量验收规范》6.1.1 柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）
排查依据：GB 50303-2002《建筑电气工程施工质量验收规范》22.1.3 潮湿场所采用密封并带保排查依据：GB 50303-2002《建筑电气工程施工护地线触头的保护型插座，安装高度不低于1.5m 质量验收规范》22.2.1 暗装的插座面板紧贴墙面，
四周无缝隙，安装牢固，表面光滑整洁、无碎裂、
排查依据：GB 50303-2002《建筑电气工程质量验收规范》14.2.5 室内进入落地式柜、台、箱、盘内的导管管口，
应高出柜、台、箱、盘的基础面 50~80mm。
排查依据 50054-2011《低压配电设计排查依据 50054-2011《低压配电设计规规范》7.6.38 电缆通过建筑物和构筑物范》7.6.9 屋内相同电压的电缆并列明敷时，的基础、散水坡、楼板和穿过墙体等处
排查依据：GB 50054-2011《低压配电设计规范》排查依据：GB 50054-2011《低压配
7.2.20 金属槽盒引出的线路，导线在引出部分应电设计规范》7.6.8 无铠装的电缆在
有防止损伤的措施。
屋内明敷，水平敷设时，与地面距离
不应小于2.5m。
排查依据：JGJ 16-2008《民用建筑电气设计规范》4.6.2 固定式开关柜靠墙布置时，柜后距离与墙净距离应大于0.05m，侧面与净墙距应大于0.2m
可靠；装有电器的可开启门，门和框架的接地端子间应用裸编制铜线连接，且有标识
排查依据：GB 50303-2002《建筑电气工程施工质量验收规范》6.1.9 照明箱（盘）内配线整齐，无绞线现象。
排查依据：GB 50303-2002《建筑电气工程施工质量验收规范》6.2.4 柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。
排查依据：GB 50303-2002《建筑电气工程质量验收规范》12.2.2 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔 5~10m处设固定点。
排查依据：GB 50303-2002《建筑电气工程质量验收规范》14.1.3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应当严密
排查依据：DL/T 5162.17-2002《电气装置安装工程质量检验及评定规程》第17 部分：电气照明装置施工质量检验 3.0.2：照明配电箱（板）内部无干净、无杂物。
排查依据：DL/T 5162.17-2002《电气装置安装工程质量检验及评定规程》第
17部分：电气照明装置施工质量检验 3.0.2：照明配电箱（板）控制回路标识
划伤，装饰帽齐全
排查依据：GB 50303-2002《建筑电气工程施工排查依据：GB 50303-2002《建筑电气
质量验收规范》22.2.1 车间及实验室的插座安装工程施工质量验收规范》22.2.4 壁扇下侧
高度距地面不小于0.3m。
边缘距地面高度不小于1.8m。
排查依据：《电气安全管理规程》（机械工业部[86]机生字 76号）第20条临时线路必须采用绝缘良好的导线，应用电杆沿墙用
缠绕或挂钩。
排查依据：GB/T 13869-2008/2017《用电安全导则》6.16：插头和插座应按规定正确接线。
排查依据：GB/T 13869-2008/2017 《用电安全导则》7.3：用电产品拆除时，应对原来的电源端做妥善处理，
不应使用任何可能带电的导电部门外露。
排查依据：DL/T 5162.17-2002《电气装置安装工程质量检验及评定规程》第17 部分：电气照明装置施工质量检验 3.0.2：照明配电箱安装强度应牢固。
