实物图与电路图之间的转化专题

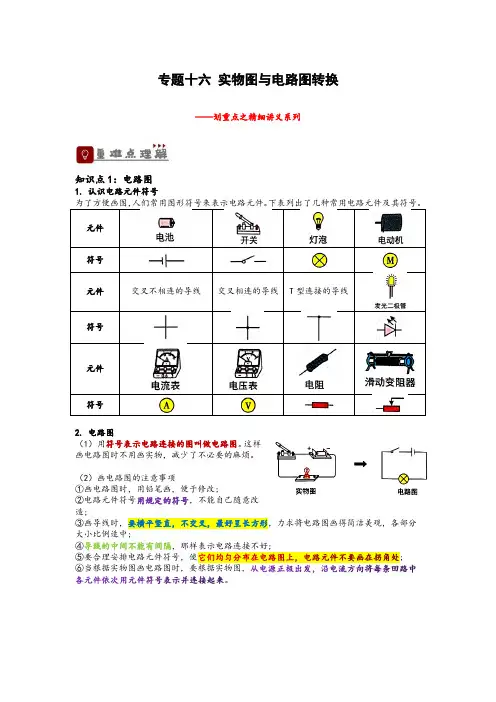

专题十六实物图与电路图转换——划重点之精细讲义系列知识点1：电路图1.认识电路元件符号
为了方便画图，人们常用图形符号来表示电路元件。

下表列出了几种常用电路元件及其符号。

元件符号元件交叉不相连的导线交叉相连的导线T型连接的导线符号元件符号2.电路图（1）用符号表示电路连接的图叫做电路图。

这样画电路图时不用画实物，减少了不必要的麻烦。

（2）画电路图的注意事项
①画电路图时，用铅笔画，便于修改;
②电路元件符号用规定的符号，不能自己随意改造;③画导线时，要横平竖直，不交叉，最好呈长方形，力求将电路图画得简洁美观，各部分大小比例适中;
④导线的中间不能有间隔，那样表示电路连接不好;⑤要合理安排电路元件符号，使;
⑥当根据实物图画电路图时，要根据实物图，。


知识2：通路断路短路类别概念图示特点通路处处连通的电路电路中有持续电流，用电器工作断路某处断开的电路电路中没有电流，用电器不工作短路直接用导线把电源的正、负极连接起来用电器不工作，电路中有较大电流，可能会烧坏电源知识点3：电路图和实物图的转化（1）根据电路图连接实物图
串联电路的连接∶从电源的正极，按顺序依次连接各电路元件。


并联电路的连接先串后并∶
①从电源正极开始，先连接好电路中元件最多的一条路径;②找准分支点和汇合点，将另一条支路并列连接到第一条支路两端。


找分支点和汇合点时，可借助节点法，即无论导线多长，只要中间没有电源、用电器等，导线两端均可看成同一个点，从电源正极开始，依次用字母或数字标出各个节点，几个用电器共用的两个公共端即为分支点和汇合点。


如图所示，利用节点法可分析出A、B为两个公共端，可从电源正极开始，依次连接S、L1、S1 ，回到电源负极(如红线所示），然后将 L2、S2 并列连接到公共端 A、B两端（如蓝线所示）。

注意∶连接实物图时，导线不能交叉，导线的端点必须接在各元件的接线柱上。

（2）根据实物图画电路图
串联电路:根据电流的走向依次将各电路元件用元件符号表示并连接起来。

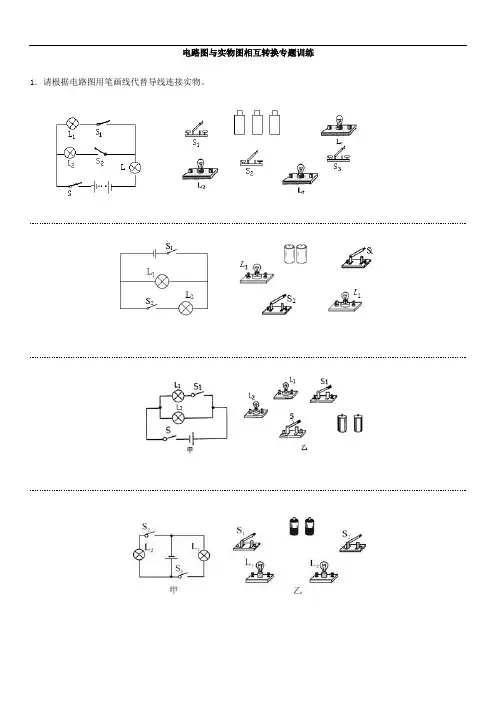

电路图与实物图相互转换专题训练1．请根据电路图用笔画线代替导线连接实物。

甲2.试根据实物图画出它的电路图L1S2S2图33.设计电路，并连接电路1．电灯L1与L2串联，用电流表测L1中的电流，用电压表测L2两端的电压，请在虚线框内画出电路图．并根据电路图连接实物。

2.按要求设计电路，使L1、L2并联；用电流表测量L1的电流(约为0.4A)；电压表测量电源两端的电压；开关控制整个电路。

将你所设计的电路图画在虚线框内，并用笔画线代替导线连接好对应的实物电路(实物元件如图所示)。

3.按要求设计并连接电路。

要求：(1)两灯并联；(2)电流表测灯L1的电流；(3)变阻器用来改变灯L2的电流且其滑片向左移动时，灯L2变亮。

把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路。

4.如图所示，已知电流表A1的示数为1.2A，电流表A2的示数为0.4A，试设计一电路，满足下列要求．(1)要求：①小灯泡L1与小灯泡L2并联；②电流表A1测干路电流，A2测量L2中的电流；③开关控制整个电路．将设计的电路图画在虚线框内．(2)根据设计的电路图连接实物图．(3)试求出通过L1的电流是多少？5.按要求设计并连接电路。

要求：(1)两灯并联；(2)电流表测灯L1的电流；(3)变阻器用来改变灯L2的电流且其滑片向左移动时，灯L2变亮。

则把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路。

6.要求：(1)两灯并联，开关控制干路；(2)电流表测灯L1的电流；(3)变阻器用来改变灯L2的电流且其滑片向左移动时，灯L2变亮。

把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图用笔画线代替导线连成电路。

7.实验器材如图所示：一个电源，L1、L2两个完全相同的灯泡，A1、A2两个电流表，一个开关，若干条导线。

请你设计一个电路，要求：两个灯泡L1、L2并联；两个电流表接入电路，且A1的示数大于A2的示数。

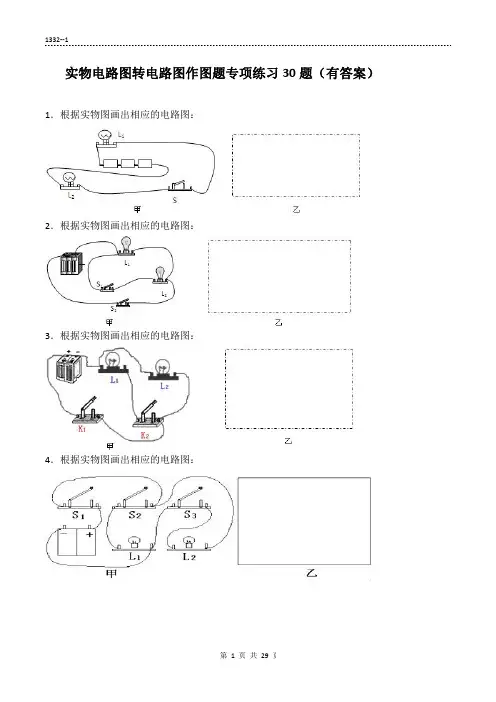

实物电路图转电路图作图题专项练习30题（有答案）1．根据实物图画出相应的电路图：2．根据实物图画出相应的电路图：3．根据实物图画出相应的电路图：4．根据实物图画出相应的电路图：5．根据实物图在方框中画出对应的电路图．6．按如图所示的实物图画出电路图：7．根据实物图画出相应的电路图：8．画出下面实物电路的电路图9．根据实物图画出电路图．10．根据图1实物图的连接方式，在图2虚线框中画出相应的电路图．11．在图甲中，根据实物图，在图乙的方框中画出相应的电路图．12．根据实物图在方框内画出电路图13．观察手电筒结构图，在虚线方框内画出对应的电路图．14．请根据图中的实物图画出对应的电路图．（电路图中需标明各元件的符号）15．根据实物图，在方框中画出电路图16．将实物电路图转换成电路图．17．画出如图对应的电路图．18．在虚线框内画出图所示的实物图的电路图19．根据如图所示的实物连接图，在虚线框中画出相应的电路图．20．根据如图所示的电路，请在虚框中画出这个电路的电路图．21．如图是我们日常生活中，拿在手上的随身电风扇的模拟实物图．它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图．22．如图所示的电路中，电压表测的是灯L1两端的电压，请在线框中画出该实物图的电路图．23．根据实物图1，画出电路图2．24．根据实物图在虚线框中画出对应的电路图．25．在实物图下方画出出与其对应的电路图：26．在如图所示的电路中增加一根导线（用笔画线表示），使电路变为并联电路，并在右侧的虚线框中画出对应的电路图．27．按实际电路画出电路图．28．根据图所示电路，在方框内画出对应的电路图．29．根据实物图，在旁边的方框内画出电路图．30．根据下面的实物连接图，在右面的方框内画出对应的电路图．实物电路图转电路图作图题专项练习30题答案：1．根据实物图画出相应的电路图：【分析】从实物图中可以看出两灯泡串联连接，根据实物图用各元件符号表示即可．【解答】解：电流从正极出发，经灯泡L1、开关S、灯泡L2回负极，如下图所示：【点评】会识别电路，会根据是实物图准确地画出电路图，注意电流从正极流出，最后回到负极．2．根据实物图画出相应的电路图：【分析】由实物电路图可知，两灯泡并联，开关S2接在干路中，开关S1控制灯L2所在支路，据此画出电路图．【解答】解：由实物电路图可知，从电源正极出发，经开关S2分为两条支路，一路经灯L1，另一路经灯L2、开关S1，然后共同回到电源的负极；如图所示：【点评】本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据电路图画实物图是整个初中物理的难点，也是重点．3．根据实物图画出相应的电路图：【分析】由实物电路图可知，两灯泡并联，开关K1控制干路，开关K2控制灯L1所在支路，据此画出电路图．【解答】解：电流从正极出发，经K1开始分支，一支经灯泡L2，另一支经开关K2、灯泡L1；两支电流汇合后回到负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．4．根据实物图画出相应的电路图：【分析】从实物图可以看出，两个灯泡并联，开关S1控制整个电路，S2控制L1的支路，S3控制L2的支路，根据要求画出电路图即可．【解答】解：电流从正极出发经开关S1分支，一支经S2、L1；另一支经L2、S3然后共同回负极，如图所示：【点评】本题考查根据实物图画电路图，关键是分析出实物图中各个用电器的连接情况，这是本题的重点也是难点．5．根据实物图在方框中画出对应的电路图．【分析】由实物图可知，电动机和灯泡并联，开关S1控制干路，开关S2控制支路，【解答】解：由实物图可知，从电源正极出发开始分支，一支经电动机、开关S2，另一支经灯泡L，然后共同经开关S1回到负极；如图所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．6．按如图所示的实物图画出电路图：【分析】首先对实物图进行分析，明确灯泡的连接关系和各个开关的控制作用，然后根据连接关系画出电路图．【解答】解：分析实物图可以看出：电流从电源正极出发，经过开关S1后分成两支，一支经灯泡L2、开关S2；另一支经灯泡L1，然后共同回到负极．如图所示：【点评】本题考查了根据电路图连接实物图和根据实物画出电路图，确定电路连接方式，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．7．根据实物图画出相应的电路图：【分析】由实物电路图可知，两灯泡并联，开关K1控制灯L2所在支路，开关K2控制灯L1所在支路，据此画出电路图．【解答】解：电流从正极出发开始分支，一支经开关K1、灯泡L2，另一支经开关K2、灯泡L1；两支电流汇合后回到负极，如图所示：【点评】本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据电路图画实物图是整个初中物理的难点，也是重点．8．画出下面实物电路的电路图【分析】由电路图知，两定值电阻并联，滑动变阻器和电流表在干路上，S1控制R1，S2控制R2，电压表测滑动变阻器两端电压，由此画出电路图．【解答】解：电流从正极出发，分成两支，一支经开关S1、R1，另一支经R2、开关S2，两支电流汇合后经滑动变阻器和电流表回到电源负极，电压表并联在滑动变阻器的两端，如图所示：．【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．9．根据实物图画出电路图．【分析】1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；所以两灯泡并联，开关分别控制支路．2、由电路图可知，两灯泡串联，根据电流流向法把各电路原件依次画出即可．3、两个灯泡并联，开关S控制整个电路，根据实物图画出电路图．【解答】解：1、根据实物图可知，从正极开始分支，一支经过灯泡L2、开关S2；另一支经开关S1、灯泡L1回到负极；如图1所示：2、先画出电源的符号，按电流流向法，从电源的正极出发依次灯泡、灯泡、开关回到电源的负极即可，如下图2所示：3、由图知：电流从电源的正极流出，经S后分成两支：①灯L1；②灯L2；然后再汇合到一起回到电源的负极．如图3所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．10．（2009•黔西南州）根据图1实物图的连接方式，在图2虚线框中画出相应的电路图．【分析】先分析电路的连接方式，然后根据实物图画出对应的电路图．【解答】解：由图可知，电流从正极出发经灯泡、滑动变阻器、电流表回负极，电压表测量灯泡两端电压，电路图如下图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．11．在图甲中，根据实物图，在图乙的方框中画出相应的电路图．【分析】由图可知，两个灯泡并联，S1控制整个电路，S2控制灯L2，根据实物图画出电路图．【解答】解：分析实物图可以看出：电流从电源出发分成两支，一支经灯泡开关S2、L2；另一支经灯泡L1，然后共同经开关S1回到负极．如图所示：【点评】本题考查了根据电路图连接实物图和根据实物画出电路图，确定电路连接方式，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．12．根据实物图在方框内画出电路图【分析】首先对电路进行分析，明确灯泡的连接关系及开关的控制作用，然后根据灯泡连接关系及开关位置画出电路图．【解答】解：由实物图知，电流从电源正极出发经开关S1分为两支，一支经灯泡L1，一支经开关S2、灯泡L2；然后共同回到负极．所以两只灯泡并联，电路图如下：【点评】此题考查的是根据实物图画电路图，属于基本技能，分析实物连接，明确连接关系，是画出正确电路图的关键．13．观察手电筒结构图，在虚线方框内画出对应的电路图．【分析】手电筒中，按钮向上推，灯泡发光，向下推，灯泡熄灭，相当于一个开关，干电池做电源，灯泡作为用电器，由金属外壳和弹簧连接起来．【解答】解：在手电筒中，按钮相当于开关，灯泡作为用电器，干电池为电源，金属外壳和弹簧相当于导线；所以这是灯泡的简单电路，电路图如图：【点评】本题考查根据实物图画电路图，根据实物图画电路图是整个初中物理的难点，也是中考必考的内容．14．请根据图中的实物图画出对应的电路图．（电路图中需标明各元件的符号）【分析】串联电路只有一条电流路径，并联有多条电流路径，根据实物电路图，应用分支法分析清楚电路结构，明确各电路元件的连接情况，然后根据实物电路图作出实验电路图．【解答】解：电流从正极出发分支，一支经灯泡L1、开关K1，另一支经开关K2、灯泡L2；两支电流汇合后经开关K3回到负极；即两灯泡并联，开关K3控制干路，开关K1控制灯L1所在支路，开关K2控制灯L2所在支路．根据实物图作出电路图，如图所示：．【点评】本题考查了根据实物电路图作实验电路图的问题，分析清楚电路结构、明确各电路元件的连接方式，是正确解题的前提与关键．15．根据实物图，在方框中画出电路图【分析】从实物图中可以看出两灯泡并联连接，开关控制干路，根据实物图画出电路图．【解答】解：读图可知，电流从电源的正极流出，经开关S后分为两条支路，故这是一个并联电路，如图所示：【点评】根据电流的流向法，明确串并联电路的性质，再结合元件的连接顺序来画电路图，是一般的步骤要求．16．将实物电路图转换成电路图．【分析】从实物图中可以看出，三灯泡并联，开关S分别控制L1、L2．然后按电路图连接实物图，注意导线不能交叉．【解答】解：由实物图可知，三灯泡并联，开关S分别控制L1、L2，从电源正极出发，先连接其中一个支路，然后再连接另一个支路，实物电路图如图所示：【点评】本题考查根据实物图画电路图，关键是分析出实物图中各个用电器的连接情况，这是本题的重点也是难点．17．画出如图对应的电路图．【分析】根据实物图可知，两灯泡并联，开关控制干路，电流表A1测量灯泡L1支路电流，电流表A2测量干路上的电流．【解答】解：由实物图可知，电流从电源的正极流出，分成两支：①一支经电流表A1、灯泡L1；②另一支经灯L2；然后再汇合到一起经电流表A2、开关回到电源的负极；电压表并联在L2两端，对照实物图完成电路图即可．如图所示：【点评】本题考查根据实物图画电路图，关键是分析实物图中电路的连接，本题的难点是分析出两灯泡和电压表的连接情况．18．（2015秋•湛江校级月考）在虚线框内画出图所示的实物图的电路图【分析】由实物图可知，定值电阻、滑动变阻器、电流表、开关串联，电压表测量定值电阻两端电压．【解答】解：从正极开始，依次连接开关、定值电阻、电流表、滑动变阻器，然后回到负极，电压表并联在定值电阻两端，如图：【点评】本题考查根据实物图画电路图，关键是知道实物图中各个用电器的连接方式．19．根据如图所示的实物连接图，在虚线框中画出相应的电路图．【分析】从实物图中可以看出两灯泡串联连接，电压表测灯泡L1两端电压，根据实物图用各元件符号表示即可，【解答】解：从电源正极出发，依次经过电流表、灯泡L1、开关、L2，然后回到电源负极，电压表并联在灯泡L1和电流表、开关两端，如图所示：【点评】本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提．20．根据如图所示的电路，请在虚框中画出这个电路的电路图．【分析】运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】解：由实物图可知，电流从电源的正极流出，先进入电流表，再分为两支，一支经开关S流经灯泡L1，另一支经灯泡L2，两支路的电流再汇合，最后回到电源的负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．21．（2016秋•武穴市校级月考）如图是我们日常生活中，拿在手上的随身电风扇的模拟实物图．它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图．【分析】从实物图可以看出，基本电路由电源、开关和电动机组成．【解答】解：从实物图可以看出，基本电路由电源、开关和电动机组成；依次画出电源、开关、电动机，组成电路即可，如下图所示：【点评】本题考查根据实物图画电路图，难点是明白电路用电器的连接情况，根据实物图画电路图是整个初中物理的难点，也是重点．22．如图所示的电路中，电压表测的是灯L1两端的电压，请在线框中画出该实物图的电路图．【分析】由题意要求可知两灯泡串联，电压表并联在L1两端．【解答】解：按电流流向法，先画出电源，从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在灯泡L1的两端，如下图所示：【点评】本题考查根据题意画出电路图，可以根据电流流向法、按先串后并的原则进行连接．23．根据实物图1，画出电路图2．【分析】根据实物图可知，两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．【解答】解：电流从正极出发开始分支，一支经灯泡L1，另一支经开关S2、灯泡L2，然后两支汇合后经开关S1共同回到电源负极．如图所示：．【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．24．根据实物图在虚线框中画出对应的电路图．【分析】从实物图中可以看出两灯泡并联连接，开关S1控制干路，开关S2控制L2，根据实物图画出电路图．【解答】解：从电源正极出发开始分路，一路经过灯泡L1，另一路经过L2和S2，然后共同经开关S1回到电源负极；如图所示：【点评】本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提．25．在实物图下方画出出与其对应的电路图：【分析】根据实物图明确电流的流向，确定电路的串并联性质，再画出相应的电路图，并且要求电路图与实物图相对应．【解答】解：甲图，电流从电源的正极出发，经开关S1开始分支，一支路经过S2、L1，另一支路经过L2、S3，然后两路汇合共同回到电源负极，如图所示：乙图，电流从电源的正极开始分支，一支路经过开关、L2，另一支路经过L3，然后两路汇合共同经过L1回到电源负极，如图所示：【点评】会识别串联电路和并联电路，知道电路中各元件的作用，会根据实物图完成电路图．26．在如图所示的电路中增加一根导线（用笔画线表示），使电路变为并联电路，并在右侧的虚线框中画出对应的电路图．【分析】各用电器首首相连、尾尾相连，电路有多条电流路径的连接方式是并联．【解答】解：当AC相连时，三灯泡首首相连、尾尾相连，组成并联电路，如下图所示：根据实物图可画出下面电路图，如图所示：【点评】本题主要考查了电路图的设计与实物电路的连接，在设计电路图时注意串联电路和并联电路的概念．在按照电路图连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序也要与电路图相同．同时注意电表的使用规则．27．按实际电路画出电路图．【分析】（1）由实物左图可知，两灯泡并联，开关S1控制L1，S2控制干路，根据实物图完成电路图即可．（2）由实物右图可知，两灯泡并联，开关S1控制干路，S2控制L2，根据实物图完成电路图即可．【解答】解：左图：电流从正极出发经开关S开始分支，一支经灯泡L2，另一支经灯泡L1、开关S1，然后两支共同回到电源负极．如图所示：右图：电流从正极出发经开关S1开始分支，一支经灯泡L1，另一支经灯泡L2、开关S2，然后两支共同回到电源负极．如图所示：【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．28．根据图所示电路，在方框内画出对应的电路图．【分析】电压表的内阻非常大，在识别电路时可以看成断路．先分析电路的连接方式和电压表的作用，由此画出电路图．【解答】解：由实物图知，两灯串联，电压表分别测两个灯泡两端电压，由此画出电路图如图所示：．【点评】此题考查了有关电路图的画法，在按实物图画电路图时，一定要正确分析电路，并注意电路元件的连接顺序．29．根据实物图，在旁边的方框内画出电路图．【分析】分析实物图，确定电路的串并联性质，明确电流的流向，再画出相应的电路图，并且要求电路图与实物图相对应．【解答】解：根据实物图可知，从正极出发经开关S2、电流表分两条支路，一支路经开关S1、灯泡L2；另一支路经灯泡L1；然后两路汇合共同回到电源负极；如下图所示：【点评】由实物图画电路图和由电路图连接实物图，一般都是采用电流流向法，即从电源的正极开始依次串联各电路原件或画出电路符号，若是并联再把并联的部分并到相应的位置即可．30．根据下面的实物连接图，在右面的方框内画出对应的电路图．【分析】运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】解：根据实物图可知，从正极出发开始分支，一支流向灯泡L1，另一支流向开关S2、灯泡L2，然后会合经过S1回负极，如图所示：【点评】本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．。

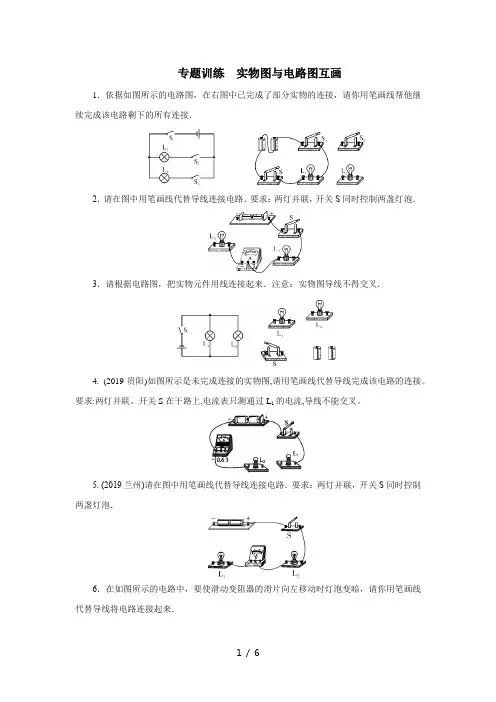

专题训练实物图与电路图互画1．依据如图所示的电路图，在右图中已完成了部分实物的连接，请你用笔画线帮他继续完成该电路剩下的所有连接．2．请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．3．请根据电路图，把实物元件用线连接起来．注意：实物图导线不得交叉．4.(2019·贵阳)如图所示是未完成连接的实物图,请用笔画线代替导线完成该电路的连接。

要求:两灯并联。

开关S在干路上,电流表只测通过L1的电流,导线不能交叉。

5. (2019兰州)请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．6．在如图所示的电路中，要使滑动变阻器的滑片向左移动时灯泡变暗，请你用笔画线代替导线将电路连接起来．7．按照图甲所示的电路图，将图乙中各个元件连接起来(电流表选0～0.6 A量程)．8．请按照电路图连接对应的实物图(电压表选0～3 V量程，电流表选0～0.6 A量程)．9．根据电路图，以笔画线代替导线连接实物电路．10. (2019上海)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S，向右移动滑动变阻器滑片P过程中，小灯泡L亮度不变，电流表的示数变小．11.请将下图中的元件连接成并联电路，开关S1控制整个电路，S2控制L2，电流表测L1的电流．12. 如图是测量定值电阻阻值实验的实物电路图，请在图乙的虚线框内画出图甲所示实物图的电路图．13．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)14．在虚线框里画出如图所示实物图的电路图．15．如图所示电路中，电流表测量的是流过灯L1的电流．在方框内画出相应电路图．16．在如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整并画出对应的电路图．要求：两灯串联，电压表只测灯L1两端的电压，导线不能交叉．17．根据左侧电路实物图，在右侧虚线框内画出对应的电路图．18．请根据如图所示的实物连接情况在虚线框中画出相应的电路图．参考答案1.2.3.4. 5. 6. 7. 8. 9.10.11.12.13.14.15.16.17.18.。

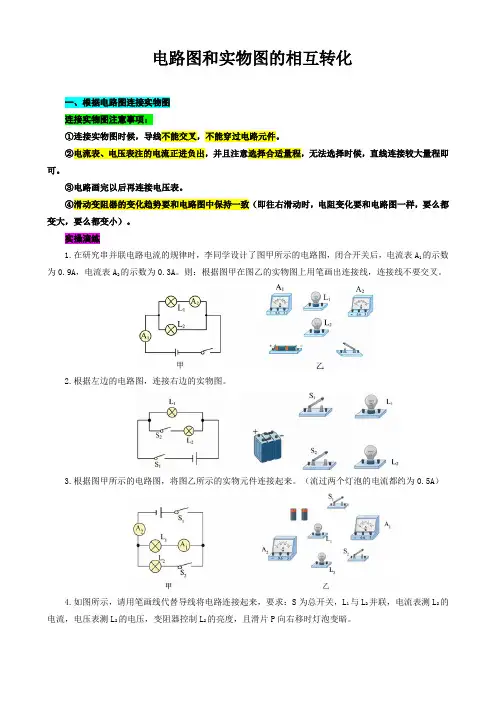

电路图和实物图的相互转化一、根据电路图连接实物图连接实物图注意事项：①连接实物图时候，导线不能交叉，不能穿过电路元件。

②电流表、电压表注的电流正进负出，并且注意选择合适量程，无法选择时候，直线连接较大量程即可。

③电路画完以后再连接电压表。

④滑动变阻器的变化趋势要和电路图中保持一致（即往右滑动时，电阻变化要和电路图一样，要么都变大，要么都变小）。

实操演练1.在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表A1的示数为0.9A，电流表A2的示数为0.3A。

则：根据图甲在图乙的实物图上用笔画出连接线，连接线不要交叉。

2.根据左边的电路图，连接右边的实物图。

3.根据图甲所示的电路图，将图乙所示的实物元件连接起来。

（流过两个灯泡的电流都约为0.5A）4.如图所示，请用笔画线代替导线将电路连接起来，要求：S为总开关，L1与L2并联，电流表测L2的电流，电压表测L2的电压，变阻器控制L2的亮度，且滑片P向右移时灯泡变暗。

5.如图1所示是小明同学设计的测电阻的电路图。

请根据这个电路图用笔画线代替导线，将图2中的元件连成电路。

要求：滑动变阻器的滑片P向左移动时，电流表的示数变大。

（允许通过电阻R的最大电流为0.5A，导线不能交叉）6.如图所示，电流表A1示数为0.4A，电流表A2的示数为1.5A，根据电路图，用笔画线作导线把右边的实物连接起来。

（导线不要交叉）7.请设计电路：要求用电流表测量灯泡L2中的电流（0.3A），L1、L2并联，电压表测量灯泡L1两端的电压，变阻器调节L1的亮度，开关控制整个电路，接入电路前要求滑片在最左端为最大阻值处。

请根据要求画出电路图并将实物连接用笔画线代替导线连接完整。

8.如图所示的电路图，将图中各元件连接起来。

9.在下图中请你以笔带线将甲图中的电路图连接好电路。

10.在下图中请你以笔带线将甲图中的电路图连接好电路。

二、根据实物图画出对应的电路图画电路图的注意事项：①首先分析电路，分析这个电路是串联电路还是并联电路，如果是并联电路，要分析清楚并联电路的干路和支路各有哪些电路元件。

L 1 L 2 S 1 图 7实物图与电路图 转换一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。

2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

6、图6、图7、图8、图9、图10、图11、图12中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。

L 1L 2 图 2 L 1L 2S 1 图 3 S 2S 2 L 1 L 2 S 1图 4S S S 1 L 1 L 2 图 8S 1 SL 1L 2图 6L 1 L 2 S 1 S 2 S 图 5图 9 S 1 SL 1 L 2图 10 L 2 S 1 S L 1 S S 1 L 1 L 2 图 11L 1L 2 图 1L 1 L 2SLS 1S 2+ － D7、在图12中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。

8、在图13中，灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

9、图14中在A 、B 两房间都能控制灯泡的通、断电。

10、图15中两灯泡并联，开关S 是总开关，电流表测通过L 1和L 2的总电流11.请根据下表中给出的信息，用笔画线代替导线将图15中实物图补充连接成完整电路．二、根据电路图连接实物图1.开关状态 灯泡发光情况闭合S ，断开S 1、S 2 L 1、L 2均不发光闭合S 、S l ，断开S 2 L 1发光、L 2不发光闭合S 、S 2，断开S 1 L 1不发光、L 2发光断开S ，闭合S 1、S 2 L 1、L 2均不发光L 1L 2 S 1 图12SL 1SS 2L 2 S 1 图 13 图 14 图 15BA 图153.根据图(a)的电路图，在图 (b)中画出对应的实物连接图．三、根据实物图，在下边方框中画出相应的电路图1.（1）（2）（3）2.根据实物电路图，作出电路图．L 1 L 2SL 1 L 2 S L 1L 2S11、图17、图18中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

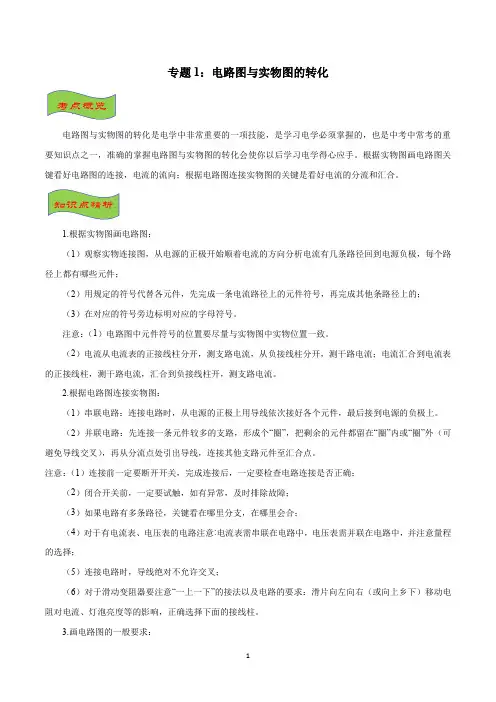

专题1：电路图与实物图的转化电路图与实物图的转化是电学中非常重要的一项技能，是学习电学必须掌握的，也是中考中常考的重要知识点之一，准确的掌握电路图与实物图的转化会使你以后学习电学得心应手。

根据实物图画电路图关键看好电路图的连接，电流的流向；根据电路图连接实物图的关键是看好电流的分流和汇合。

1.根据实物图画电路图：（1）观察实物连接图，从电源的正极开始顺着电流的方向分析电流有几条路径回到电源负极，每个路径上都有哪些元件；（2）用规定的符号代替各元件，先完成一条电流路径上的元件符号，再完成其他条路径上的；（3）在对应的符号旁边标明对应的字母符号。

注意：（1）电路图中元件符号的位置要尽量与实物图中实物位置一致。

（2）电流从电流表的正接线柱分开，测支路电流，从负接线柱分开，测干路电流；电流汇合到电流表的正接线柱，测干路电流，汇合到负接线柱开，测支路电流。

2.根据电路图连接实物图：（1）串联电路：连接电路时，从电源的正极上用导线依次接好各个元件，最后接到电源的负极上。

（2）并联电路：先连接一条元件较多的支路，形成个“圈”，把剩余的元件都留在“圈”内或“圈”外（可避免导线交叉），再从分流点处引出导线，连接其他支路元件至汇合点。

注意：（1）连接前一定要断开开关，完成连接后，一定要检查电路连接是否正确；（2）闭合开关前，一定要试触，如有异常，及时排除故障；（3）如果电路有多条路径，关键看在哪里分支，在哪里会合；（4）对于有电流表、电压表的电路注意:电流表需串联在电路中，电压表需并联在电路中，并注意量程的选择；（5）连接电路时，导线绝对不允许交叉；（6）对于滑动变阻器要注意“一上一下”的接法以及电路的要求：滑片向左向右（或向上乡下）移动电阻对电流、灯泡亮度等的影响，正确选择下面的接线柱。

3.画电路图的一般要求：（1）完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一电路器件。

（2）规范地使用器件符号。

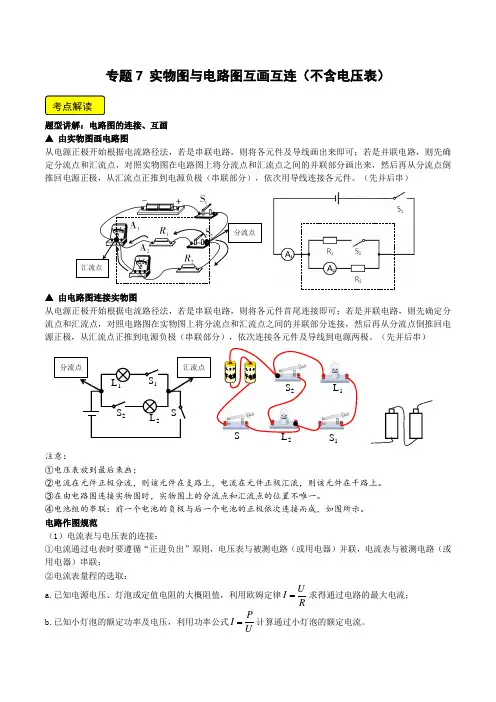

专题7 实物图与电路图互画互连（不含电压表）题型讲解：电路图的连接、互画 ▲ 由实物图画电路图从电源正极开始根据电流路径法，若是串联电路，则将各元件及导线画出来即可；若是并联电路，则先确定分流点和汇流点，对照实物图在电路图上将分流点和汇流点之间的并联部分画出来，然后再从分流点倒推回电源正极，从汇流点正推到电源负极（串联部分），依次用导线连接各元件。

（先并后串）分流点汇流点▲ 由电路图连接实物图从电源正极开始根据电流路径法，若是串联电路，则将各元件首尾连接即可；若是并联电路，则先确定分流点和汇流点，对照电路图在实物图上将分流点和汇流点之间的并联部分连接，然后再从分流点倒推回电源正极，从汇流点正推到电源负极（串联部分），依次连接各元件及导线到电源两极。

（先并后串）L 1L 2S 2S 1SS注意：①电压表放到最后来画；②电流在元件正极分流，则该元件在支路上，电流在元件正极汇流，则该元件在干路上。

③在由电路图连接实物图时，实物图上的分流点和汇流点的位置不唯一。

④电池组的串联：前一个电池的负极与后一个电池的正极依次连接而成，如图所示。

电路作图规范（1）电流表与电压表的连接：①电流通过电表时要遵循“正进负出”原则，电压表与被测电路（或用电器）并联，电流表与被测电路（或用电器）串联； ②电流表量程的选取：a.已知电源电压、灯泡或定值电阻的大概阻值，利用欧姆定律RUI =求得通过电路的最大电流； b.已知小灯泡的额定功率及电压，利用功率公式UPI =计算通过小灯泡的额定电流。

③电压表量程的选取：a.电源电压；b.实物图中电池的节数（一节新干电池两端的电压是1.5 V）；c.小灯泡的额定电压（由小灯泡铭牌信息可得）。

（2）滑动变阻器要遵循“一上一下”原则，注意“远大近小”（滑片离下接线柱越远，接入的阻值越大）。

（3）连线时导线不交叉，导线不能横穿用电器，导线的端点必须接在各元件的接线柱上；（4）电路图最好画成长方形，横平竖直，标注各元件的符号名称，符合规范。

电路连接练习（1）1、按电路图，将实物连成电路.2、根据图所示的电路图连接图所示的实物图3、按电路图（甲）连接图（乙）：4、按图所示的实物图画电路图：5、按图所示的实物图画电路图：6、按图所示的实物图画电路图：7、按图所示的实物图画电路图：8、按图所示的实物图画电路图：9、按图所示的实物图画电路图：10、按图所示的实物图画电路图：11、按图所示的实物图画电路图：12、按图所示的实物图画电路图：13、按图所示的实物图画电路图：14、按图所示的实物图画电路图：15、按图所示的实物图画电路图：1、2、3、4、5、6、8、9、10、11、12、13、14、15、电路连接练习（2）16、按图所示的实物图画电路图：17、按图所示的实物图画电路图：18、将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）19、将下图中给出的元件用导线按要求连接起来，标出电流流动的方向：（1）用开关控制灯泡（2）用开关控制电动机和发光二极管20、一节电池一个开关、两盏灯L1和L2要组成并联电路，还应再连接两根线就可以了。

21、根据电路图连接实物图：22、根据电路图连接实物图：23、根据电路图连接实物图：24、根据电路图连接实物图：25、图B所示的实物图画成电路图：26、按图所示的实物图画电路图：27、根据实物图画出电路图；28、根据实物图画出电路图；29、将下图中的元件连接起来，形成串联电路并标出电流的方向.30、某医院安装了一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就响，且与该病床相对应的指示灯亮，请在图中画出正确的连接方法: 16、17、18、19、20、21、22、23、24、25、26、27、28、29、30、答案：解析：根据题意可知，一个开关控制一盏灯，表明三灯并联；由于每按一个开关电铃都响，表明电铃连在干路上。
