人教版物理电路图与实物图的相互转化练习

人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。

2．根据下面的实物电路在右边的方框内画出相应的电路图。

3．根据图的实物示意图，在右边虚线框内画出对应的电路图。

4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。

5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。

（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。

7．将图中的实物对应的电路图画在虚线右边。

8．根据如图所示的实物电路，请你在方框内画出对应的电路图。

9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。

15．请根据图1的实物图在如图2方框内画出对应的电路图。

16．根据图所示的电路图连接实物图。

17．根据实物图画出相应的电路图。

18．根据图中所示的实物连接图，在右边的方框中画出电路图。

19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。

注意：实物图导线不得交叉。

20．请你在方框内画出实物图的电路图。

21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。

22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。

（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。

24．画出该实物电路严格对应的电路图。

25．根据左边的电路图，连接右边的实物图。

26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

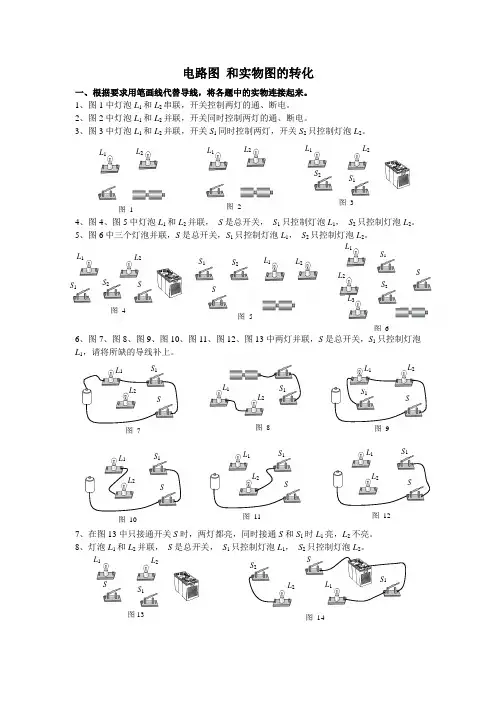

L1 L2 S1 图 8 电路图 和实物图的转化一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。

2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。

7、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。

8、灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

L 1 L 2 图 1L 1 L 2 图 2L 1 L 2 S 1 图 3 S 2 S2 L 1 L 2 S 1 图 4 SS S1 L 1 L2 图 9 S1 S L 1 L2 图 7 L 1 L 2 S 1 S 2 S 图 5 L 1 L 2 L3 S 1S S 2 图 6图 10 S 1 SL 1L 2 图 11 L2 S 1 S L 1 S S1 L 1 L2 图 12 L 1 L 2 S 1 图13 SL 1 S S 2 L 2 S 1 图 14要求：1、要用统一规定的符号表示；元件符号和实物图一一对应。

2、电路图应横平竖直；呈长方形。

3、元件均匀分布，尽量在横排，不能在拐角处。

4、相交并相连的导线必须打点。

例1：例2：练习：请将下列实物图的电路图画在右侧的虚线方框内。

1、2、3.要求：1、实物图和电路图一一对应。

2、连线不能交叉。

例1：例2：练习：请根据电路图将右侧的实物用笔画作导线连接起来，导线不能交叉。

初中物理—电路图和实物图的转换精品专项训练（2013新人教版）1.按照电路图 连接右侧的实物图。

S 1S 1S S 1S 1SL 1 L 2⊙2.按照下列实物图，画出相应的电路图。

3.电流表专项：实物图与电路图转化训练。

S1+ —L 14、日常生活中电路应用设计（1）如图要求：只闭合开关S 1时，电灯发光，电铃不发声；只闭合开关S 2时，电灯发光，同时电铃发声。

并连接实物。

(2)根据下列要求完成左图实物电路：电键S1, S2都闭合时, 灯L1和L2都能发光；断开S1, 灯L 1和L2都不发光,若闭合电键S1, 断开电键S2, 则只有灯L1能发光。

(3)根据下列要求完成实物电路：要求L1、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将右图中元件连成电路．(4)某单位收发室里有电池组一个,电铃一个,红灯L1和绿灯L2各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关S3铃响红灯亮;后门来人闭合开关S1时铃响同时绿灯亮，请将左图中元件连成电路．(5)如图所示将电路中的元件的符号连接起来成为满足下列要求的电路.①只闭合开关S1, L1、L2两灯都亮;②只闭合开关S2, L1、L2两灯都不亮;③开关S1、S2都闭合, L1灯不亮, L2灯亮.(6)病房呼叫电路，某医院观察室要安装一种呼唤电铃、使各病床的病人均可单独呼叫．现有甲、乙两只灯泡和一个电铃装在一块木板上，另有一个电池组和甲、乙两个开关．请先画出电路图然后在如图所示电路中连接电路，使甲病床的病人一按床头的甲开关，护士站的电铃响，与甲病床相应的甲灯亮；乙病床的病人一按乙开关，护士站的电铃响，与乙病床相应的乙灯亮．。

人教版初中物理九年级上学期15.3 串并联电路以及电路图的转化一、填空题1.在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2联；如果将开关S1、S2闭合，S3断开，则灯L1、L2联。

如果将开关S1、S2、S3都闭合，电路处于状态。

2.如图所示的电路中，要使两灯串联，应闭合开关；要使两灯并联，应闭合开关，若同时闭合开关，会造成短路．3.如图电路中，若使L1和L2串联，应闭合开关；若使L1和L2并联，应闭合开关；若闭合开关，将烧毁电源。

4.如图所示，开关S1、S2、S3均处于断开状态，若要使灯L和电铃串联，应闭合开关________；若只闭合开关S1、S3，灯L和电铃是________联。

5.如图所示，要使灯L1、L2组成串联电路，则只闭合开关________；要使灯L1、L2组成并联电路，则只闭合开关________；当只闭合开关S2、S3时，电路中灯泡________被短路。

6.如图所示，要使两灯串联应闭合开关________，闭合开关S1和S3，两灯________联；为了避免电源短路，不能闭合开关________。

二、作图题7.连接图中灯泡L1、L2的并联电路。

8.将图中的元件连接成完整的电路：L1、L2并联；开关S1控制L1；开关S2同时控制L1、L2。

9.汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作，如图所示，在不移动各原件位置的情况下，完成符合要求的电路设计。

10.按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

（1）使开关S 只控制小灯泡L1。

（2）使开关S 控制所有小灯泡，且灯泡是并联连接。

11.用笔画线代替导线，将图中的元件连接起来。

(设灯泡不会被烧坏)要求：①开关S1、S2都断开，红、绿灯都不亮；②只闭合开关S1，红、绿灯都不亮；③只闭合开关S2，红、绿灯都亮；④开关S1、S2都闭合，红灯不亮，绿灯亮。

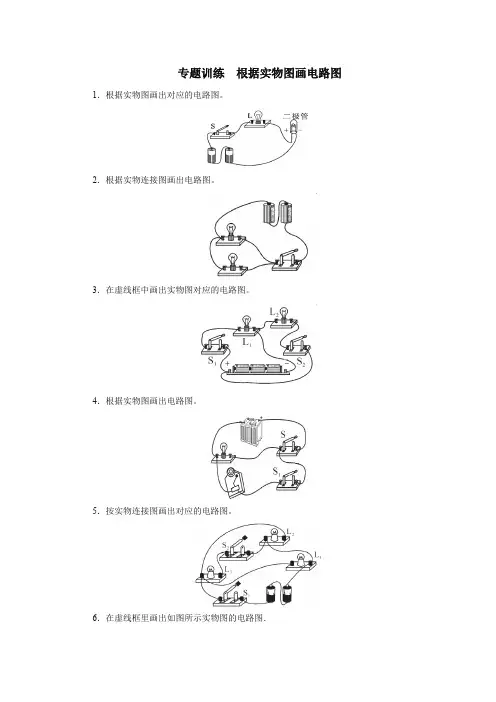

专题训练根据实物图画电路图1．根据实物图画出对应的电路图。

2．根据实物连接图画出电路图。

3．在虚线框中画出实物图对应的电路图。

4．根据实物图画出电路图。

5．按实物连接图画出对应的电路图。

6．在虚线框里画出如图所示实物图的电路图．
7．根据实物图画出相应的电路图．
8．根据如图所示的电路实物图画出对应的电路图．
8．根据如图所示的实物连线图，请在虚线框内画出电路图．
10．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)
11．画出如图所示的实物电路的电路图．
12．根据左侧电路实物图，在右侧方框内画出对应的电路图．
13．根据下面的实物图画出与之对应的电路图．
参考答案
1.
2.
3.
4. 5.
6. 7. 8.
9.
10.
11.
12.
13.。

串联和并联专题一：电路图和实物图互画）一．根据电路图连接实物图1.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．2.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．3.根据电路图，用笔画线代替导线，连接好实物图．4.用笔划线代替导线根据电路图连接实物图5.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．6.按图甲中的电路图，用笔画线代替导线，把图乙中的实物连接起来，连线不要交叉二．根据实物图画电路图7.手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图．请在虚线框内画出手电筒的电路图．8.在虚框内画出如图所示实物电路的电路图9.根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）10.小明连接了如图所示电路，请在方框内画出它的电路图11.请按照下面的实物电路，在方框中画出正确的电路图．12.请在虚线框内画出如图电路的电路图13.按实物图画出相应的电路图14.根据实物图在右框画出它的电路图．15.在下面（2）图指定方框内，按照（1）图所示实物连线图画出电路图参考答案一．根据电路图连接实物图1.分析：根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向依次连接即可．解答：解：按电流流向法连接实物图：从电源的正极出发，依次串联开关、灯泡L2、灯泡L1，回到电源的负极；如下图所示．点评：本题考查了根据电路图连接实物图的方法，连接时一般采用电流流向法进行连接，要注意电路图和实物图的一一对应性2.分析：根据电路图连接实物图，可以根据电流流向法，从电源的正极出发，按一条支路依次串联，然后把并联的部分并联到相应的位置即可．解答：解：根据电路图连接实物图，可以根据电流流向法，从电源的正极经过开关进行分支，一支经过灯泡L1，另一支经过灯泡L2，然后共同回到电源负极．如下图所示：点评：本题考查了实物图的连接以及电路的识别，这些知识都是电学知识的基本的技能，也是中考常考的内容．3.分析：根据图甲所示电路图，分析电路结构，明确各电路元件的连接方式，然后根据各电路元件的连接方式，连接实物电路图．解答：解：由图甲所示电路图可知，灯泡与电铃并联，其中一个开关控制干路，另一个开关与电铃串联，控制电铃所在的支路；从电源正极出发，把开关、电铃、开关串联起来，回到电源负极，然后再把灯泡并联到电铃与开关串联电路的两端，实物电路图如图所示．故答案为：实物电路图如图所示．点评：本题考查了连接实物电路图，分析清楚电路结构、明确各电路元件的连接方式是正确连接实物电路图的关键．4.分析：先确定电路的连接方式，然后根据电路图连接好实物图，即从电源的正极出发，最后到电源负极．解答：解：两灯泡并联，开关S2控制灯泡L2，S1为总开关，电路图如图所示：点评：会识别串并联电路，知道开关在电路中的作用，会根据电路图连接实物图．5.分析：（1）根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可．解答：采用“电流流向法”，电流从电源正极出发，依次串联开关S1、开关S2、灯泡L1串联起来，再将灯泡L2分别并联在开关S1的左侧和电源的负极即可，如下图所示：6.分析：两灯泡并联，两个开关分别控制干路和支路，根据电路图完成实物电路的连接．解答：解：先将干电池串联起来，然后从电源正极或负极开始，使S2控制整个电路，L1和L2并联，开关S1控制L2，最后回到电源负极或正极，根据要求完成实物电路的连接．如图所示：点评：会识别串并联电路，并且会根据电路图连接实物电路．二．根据实物图画电路图7.分析：手电筒中，按钮向上推，灯泡发光，向下推，灯泡熄灭，相当于一个开关，干电池做电源，灯泡作为用电器，由金属外壳和弹簧连接起来．解答：解：在手电筒中，按钮相当于开关，灯泡相当于用电器，干电池相当于电源，金属外壳和弹簧相当于导线，电路图如图：点评：牢记手电筒的电路是基本电路，并且会根据实物图画出电路图．8.分析：由实物图可知，两灯泡串联，根据电流流向法从电源的正极依次画出串联的电路元件即可，．解答：解：先画出电源，然后从电源的正极出发依次画出两灯泡、电源和开关即可；如下图所示：点评：由实物图画电路图和由电路图连接实物图，一般都是采用电流流向法，即从电源的正极开始依次串联各电路原件或画出电路符号，若是并联再把并联的部分并到相应的位置即可．9.分析：先分析各元件的连接方式，然后用导线将各元件依次连接起来，根据实物图完成电路图即可．解答：解：根据实物图可知，从正极出发分两条支路，一支路经开关S2、灯泡L2；另一支路经灯泡L1；然后两路汇合共同经过开关S1回到电源负极；如下图所示：点评：本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．10.分析：两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．解答：解：由图知：电流从电源的正极流出，经开关S1后分成两支：①灯L1，②开关S2和灯L2；然后再汇合到一起回到电源的负极．如图所示点评：根据实物图画电路图，首先要弄清电路的连接方式，而判别电路连接方式最常用的就是电流流向法，因此要熟练掌握．11.分析：由图可知，灯泡与电铃并联，开关S1控制整个电路，在干路上；S2控制电铃，再根据实物图画出电路图即可．解答：解：先画出电源符号，从电源的正极出发，经开关S1分支，一路经灯泡，另一路经开关S2、电铃，两支电流汇合后回到负极，如下图所示：点评：本题考查了根据实物画出电路图，一般采用电流流向法，即从电源的一极出发依次画出各电路原件．会正确识别电路的连接方式以及开关和仪表的作用，会根据实物图画出正确的电路图．12.分析：从电路图中可以看出，两只灯泡并联，开关S1控制整个电路，开关S2控制灯泡L1．解答：解：从正极开始分支，一支路经开关S2、灯泡L1；另一支路经灯泡L2，然后两路汇合共同进入开关S1，再回到负极；如下图所示点评：本题考查实物图的连接和电路图的画法，关键是明白电路中各个用电器的连接方式，会按要求设计串并联电路，会根据实物图画出正确电路图．13.分析：根据实物图画出正确的电路图，即两个灯泡并联，开关S1控制干路，S2控制L2．解答：解：如图所示点评：会根据实物图画出正确的电路图．14.分析：先分析电路的连接方式，然后根据实物图画出正确的电路图．解答：解：两个灯泡并联连接，三个开关分别控制干路和两条支路．如图所示：点评：本题考查识别电路的能力和根据实物图画电路图的能力．15.分析：电路的基本连接方法有两种：①串联电路：各电路元件之间首尾相连，电路中的电流只有一条通道；②并联电路：各用电器之间首首相连、尾尾相连，电路中的电流有多条通道．那么根据上述方法先判断出两个实物图的连接方式，然后再画出对应的电路图．解答：解：灯L1、S2首尾相连，两者是串联关系；而S3、灯L2首尾相连，两者是串联关系；而灯L1、S2与S3、灯L2是并联关系；它们并联后都与开关S1串联，相应的电路图如下：点评：会识别电路，会根据是实物图按照电流的流向准确地画出电路图，注意电流从正极流出，最后回到负极．。
