热流道热流道是由热喷咀，分流板，温控器，加热圈及感温元件组成。
它借助精密的发热元件及温控单元对塑胶材料流经途径进行加热，将熔融的塑胶材料通过精密设计的流道送至模具型腔处。
射出成形之加工就是（塑化）→（流动）→（成形）→（固化结晶化）的工程。
热浇道之原理：热浇道模具是将传统式模具或三板式模具的浇道与流道经常加热，于每一成形时即不需要取出流道和浇道的一种崭新构造。
热流道（hot runner）是在注塑模具中使用的，将融化的塑料注入到模具的空腔中的加热组件集合。
热流道分类：开放式(用于微型半热流道)、针阀式(用于绝热流道)。
开放式结构简单，适用于微型半热流道，不适于绝热流道，绝热流道对材料的局限性较高，而且直接接触到产品表面，易出现拉丝和泄露，表面质量差；微型半热流道不接触产品而是接触到微小流道，所以可以使用开放式热喷嘴，近期在国外的高精密模具中应用较多。
针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。
现在世界上有两大类针阀式热流道针阀式热流道（根据注射原理）:气缸式和弹簧式。
热流道系统如何保养？答：a.如塑料对热敏感度高或具有腐蝕性，在每次停机时，应使用PP将驻留的材料清除。
b.清除所有水气、雾气、油渍等杂物，以防止模具生锈。
c.将模具保存在干燥通风之处。
d.如果模具的保存时间太长，湿气可能侵蚀加热器，使用前务必除湿。
e.如果使用阀针流道系统，需每季做1~2次的保养，以防止碳化腐蚀或因空气不洁而造成活动的不顺畅。
f.为保护热流道系统,须保证进入气缸的空气干净干燥,最好在进气口加装空气过滤器。
g.模具正常生产时如需临时停机（时间30分钟）以上请将热流道温度降低30%温度以防止塑胶料分解后产生碳化或变色。
1.问题：热流道系统要报价和出图时要提供哪些资料？答案：Ａ、产品的重量，厚度和颜色．Ｂ、产品的胶料，名称和数量．Ｃ、浇口开在产品表面上还是流道上．Ｄ、模具图和注塑机的类型．Ｅ、温控箱的接线方式．2.问题：热流道系统有什么优缺点？答案：优点：Ａ、节省原料，提高生产效率．Ｂ、减少不良问题的产生，产品品质提高．由于注塑压力可直接传达给型腔，可防止因产品缩水和接合线而导致内部应力引起的问题点的改善．Ｃ、注塑，保压，冷却和成形时间的缩短，增大成型效率．Ｄ、模具寿命延长；由于可以减少注塑压力，可以减少模具内部压力而延长模具寿命．缺点：Ａ、模具前期单价上升一点．Ｂ、模具要定期维护和专业人员．Ｃ、模具设计要充分检验和加工尺寸要保证．3.问题：汽车模具中的低压注塑产品的热流道系统选择和设计时要注意哪些事项？答案：由于汽车产品要考虑安全性和胶件的力学平衡性，市场上的汽车产品采用热流道系统越来越多，特别是汽车的胶件贴皮或绒布的胶件将会越来越多；这些产品将会采用低压注塑成型才可以，因此这类低压注塑模具选择和设计热流道系统时就要注意以下事项，ＹＵＤＯ的产品对这些事项就很成熟和有实际的设计和生产的经验．Ａ、流道的大小．Ｂ、热咀的距离．Ｃ、热流道的钢材材质．Ｄ、浇口的大小和射胶的先后顺序的设计．分流板加热器功率计算公式：P=MCΔT/60tη0P：分流板加热器的电功率（kW）；M:分流板的质量（Kg）；C：分流板材料的比热容[Kj/(Kg.℃)；t：分流板的加热升温时间；ΔT：分流板注射工作温度与室温之差（℃）；η0：分流板的效率系数；6.热损失控制：1、热流道系统的零部件的热传导：Qp=Ap(T1-T2) Qp：分流板的传导热损失（W）；λ：绝热零件材料的热导率[W/（m.℃）]；S：绝热零件的厚度（m）；Ap：绝热零件的接触面积（m2）；T1：分流板的注射击队工作温度（℃）；T2：注射模具结构件的温度（℃）；2、分流板的对流热损失：QK=αk Ak(Ts–Tp) QK：分流板的对流损失（W）；αk：给热系数[W/（m.℃）]；Ak：分流板的壁表面面积（m2）；Ts：分流板壁面的温度（℃）；Tp：周边环境空气的温度（℃）；8.加热丝和热电偶的更换1、从模具上卸下热半模2、卸下定位环（定位环的另一个作用是固定热咀）3、为了取下热咀头部，如果需要则卸下模具定模固定板4、取下热咀，注意热电偶线和加热丝线不能被挤压5、卸下卡环。
注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。
热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。
根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。
1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。
（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。
（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。
二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。
在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。
热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。
2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。
（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。
（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。
（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。
热流道设计注意事项
嘿呀！今天咱们来聊聊热流道设计的注意事项，这可太重要啦！
1. 哎呀呀，首先要考虑材料的特性呢！不同的塑料材料，它们的熔点、流动性都不一样呀，这会直接影响热流道的设计哦！比如，一些高粘度的材料，热流道的温度就得控制得更高，不然怎么能顺利流动呢？
2. 哇！热流道系统的加热方式也得好好选呢！是用电加热还是用油温加热？这可得根据实际情况来决定呀！电加热方便又干净，可要是温度要求特别高，说不定油温加热更合适呢！
3. 嘿，还有热流道的喷嘴设计也不能马虎呀！喷嘴的形状和尺寸要和模具匹配得恰到好处，不然怎么能精准地把塑料注入模具呢？
4. 哎呀呀，热流道的温控系统也很关键呢！温度控制不准确，那可就麻烦大啦，产品质量能有保障吗？
5. 哇哦！热流道的流道平衡问题也得重视起来呀！要确保塑料能够均匀地分配到各个型腔，不然有的型腔注满了，有的还空着呢，这可不行！
6. 嘿呀！热流道的密封性能也不能忽视哦！要是密封不好，漏料了可咋办？
7. 哎呀，热流道的维护和保养也很重要呀！定期检查和清理，才能保证它的正常运行呢！
8. 哇！在设计的时候，还得考虑成本问题呢！不能为了追求高性能，把成本搞得太高啦，那样老板不得发火呀？
9. 嘿，热流道与模具的配合精度也得严格把控呀！稍有偏差，就会影响整个生产过程呢！
10. 哎呀呀，还有热流道的安装和拆卸方便性也得考虑进去呀！总不能每次维修都大费周折吧？
总之呢，热流道设计可不是一件简单的事儿，每个环节都得精心考虑，这样才能做出高质量的产品呀！大家可千万要记住这些注意事项哦！。
模具设计之热流道设计注意事项
注塑模具设计经常会用到热流道进胶，那么设计热流道要注意什么呢？
1.需加保护热嘴的导柱，高度一定要高过热嘴，需分两锁镙丝，不可以从面板上一锁到底，方便装拆
2.地侧需加排水槽,3-5MM深,需加压线板，腔体用热嘴公司发过来的切减体减出来即可，但框内不可以有任何的利角，以免会刮伤热嘴或者热嘴线。
3.开放式热嘴，封胶处有3MM即可，热嘴顶面比流道或者是PL 低0.2-0.5MM，用于释放热嘴的热膨胀，模仁里的腔体用热嘴公司给的图档切减，不可以做任何的更改。
4.EWIKON热嘴点进胶，尖点处留0.3MM直位，以免水口多次的磨损此处钢料损坏
5.MOLDMASTER开放式热嘴进胶，需按热嘴公司的图纸避空0.2MM，用于释放热嘴的热膨胀，其它地方均按热嘴公司给的图纸切减腔体。
6.MOLDMASTER针阀式热嘴进胶，留0.7MM配合位封胶，其它地方均按热嘴公司给的图纸切减腔体。
7.GUNTHER热嘴点进胶，需留0.3MM直位，以免水口多次的磨损此处钢料损坏。
热流道水路设计注意事项《热流道水路设计注意事项：通往高效注塑的冷却秘籍嘿，搞注塑的小伙伴们！今天咱们来唠唠热流道水路设计这档子事儿。
这就像是给热流道系统设计一个完美的“清凉”套餐，要是搞不好，那可就像夏天没空调，热得发慌，注塑件的质量也得“中暑”。
首先呢，空间布局得讲究。
这水路像管道里的“微型河流”，可不能走得太任性。
你要是把水路的管道布置得歪歪斜斜，跟喝醉了一样，那冷却液可就不能顺畅地发挥它的降温魔力了。
就好比一群人在狭窄的胡同里挤来挤去，热量疏散也会变得磕磕绊绊。
所以，要根据热流道的形状和结构，规规矩矩地安排水路管道的走向，给冷却液留个宽敞又便捷的“道路”。
管径大小也不是随便定的。
这就像给不同体型的人挑衣服一样，管径小了，冷却液就像是挤在小胡同里的胖大叔，行动缓慢，热交换效率低得可怜。
管径太大呢，又像是给小孩子穿大人衣服，浪费空间不说，成本也蹭蹭往上涨。
得根据热流道的热量需求，恰到好处地选好管径，让冷却液不多不少，“刚刚好”地完成降温大业。
密封也是个超级重要的事儿。
要是水路密封不好，那冷却液就会像调皮的小孩找着个洞就想钻出去，滴滴答答漏个不停。
这不仅让地面变得像个小水塘一样狼狈，还会让系统中冷却液不够，热流道就像在桑拿房里干活，注塑出来的东西肯定问题多多。
所以呀，密封胶圈要用质量好的，安装的时候得小心翼翼，就像给宝贝包襁褓一样细致。
水温呢，那得像照顾婴儿的温度一样精确。
水温太高，热量搬起来就费劲；水温太低，可能会让热流道冷得打哆嗦，影响到正常的注塑流程。
不同的注塑材料和产品要求可能都有它们对应的“最适水温”。
这就需要我们根据经验和实际测试，像是指挥家在指挥一场精确的交响乐一样，调整到最合适的水温。
还有，为了避免水路中的杂质沉积在管道里捣乱，就像不给灰尘机会在自家客厅堆积一样，过滤装置那是必不可少的。
要定期检查这个过滤小卫士，确保它能有效地把杂质统统挡在外边。
最后，在整个水路系统设计好之后，做个测试就像给它来个大考。

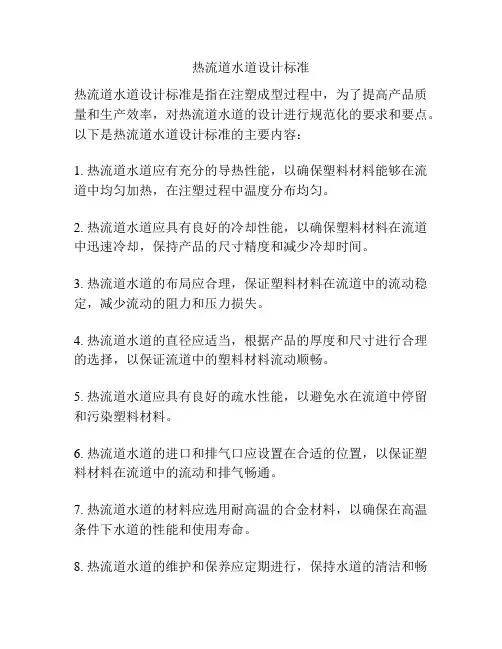

热流道水道设计标准
热流道水道设计标准是指在注塑成型过程中，为了提高产品质量和生产效率，对热流道水道的设计进行规范化的要求和要点。
以下是热流道水道设计标准的主要内容：
1. 热流道水道应有充分的导热性能，以确保塑料材料能够在流道中均匀加热，在注塑过程中温度分布均匀。
2. 热流道水道应具有良好的冷却性能，以确保塑料材料在流道中迅速冷却，保持产品的尺寸精度和减少冷却时间。
3. 热流道水道的布局应合理，保证塑料材料在流道中的流动稳定，减少流动的阻力和压力损失。
4. 热流道水道的直径应适当，根据产品的厚度和尺寸进行合理的选择，以保证流道中的塑料材料流动顺畅。
5. 热流道水道应具有良好的疏水性能，以避免水在流道中停留和污染塑料材料。
6. 热流道水道的进口和排气口应设置在合适的位置，以保证塑料材料在流道中的流动和排气畅通。
7. 热流道水道的材料应选用耐高温的合金材料，以确保在高温条件下水道的性能和使用寿命。
8. 热流道水道的维护和保养应定期进行，保持水道的清洁和畅
通，避免积聚杂质影响注塑产品的质量。
总之，热流道水道设计标准是为了保证塑料制品的质量和生产效率，在注塑成型过程中对热流道水道的设计要求和要点进行规范，以确保塑料材料的均匀加热和迅速冷却，提高产品的尺寸精度和生产效率。
热流道的原理及应用图解1. 热流道的定义热流道（Hot Runner）是一种塑料模具的加热系统，它通过将热能传输给模具中的塑料来加热塑料，使其融化成型。
相比于传统的冷流道（Cold Runner）系统，热流道系统具有更高的生产效率和更好的产品质量，被广泛应用于塑料制品的生产过程中。
2. 热流道的工作原理热流道系统由一套加热系统和流道系统组成，其工作原理如下：2.1 加热系统热流道的加热系统一般由加热器、热流道管和热流道控制器组成。
加热器通过加热元件将电能转化为热能，使热流道管内的热媒介（通常是热油）被加热。
热流道控制器可以实现对热流道的温度、流量等参数进行精确控制。
2.2 流道系统流道系统是热流道的关键组成部分，它负责将加热过的热媒介传递给模具中的塑料。
流道系统通常由主流道、分流道和喷嘴组成。
•主流道：主流道是热流道中最重要的一部分，它负责将加热过的热媒介传递给分流道和喷嘴。
主流道的尺寸和布置对于塑料的流动和充填起着重要作用。
•分流道：分流道将主流道中的热媒介分流到各个喷嘴上，使得每个喷嘴都能独立地控制塑料的温度和流量。
•喷嘴：喷嘴是塑料的最后成型部分，它负责将加热的塑料注入到模具腔中。
3. 热流道的优势和应用相比于冷流道系统，热流道系统具有以下优势：3.1 提高生产效率由于热流道系统中的热媒介可以保持在适宜的温度，使得塑料在注射过程中保持良好的流动性，从而减少了注射时间和冷却时间，提高了生产效率。
3.2 降低生产成本热流道系统减少了冷却时间和废品产生，降低了生产成本。
同时，由于去除了冷道系统，可以减少注塑机的锁模力，降低了设备的投资成本。
3.3 改善产品质量热流道系统可以精确控制塑料的温度和流量，保证了每个喷嘴注入的塑料质量一致，减少了产品的热变形和缺陷。
热流道系统在以下领域有广泛的应用：•医疗器械：热流道系统被广泛应用于制造医疗器械，如注射器、输液器等。
由于产品的精度和质量要求较高，热流道系统能够满足其生产需求。
热流道教程一、热流道的过去现在和未来二、热流道的原理及概念三、热流道的优点四、热流道组成五、热流道的应用六、热流道安装本资料由贝斯特MoldBest热流道公司协助制作一、热流道的历史、现在、未来作为一项先进的注塑加工技术—热流道技术;在欧美国家的普及使用可以追溯到上个世纪的中期甚至更早;早在1940年12月;就取得了热流道技术的专利权..由于热流道具有许多优点;因此;在国外发展比较快;许多塑胶模具厂所生产的模具50%以上采用了热流道技术;部分模具厂甚至达到80%以上;而在中国;这一技术在近几年才真正得推广和应用..随着模具行业的不断发展;热流道在塑胶模具中运用的比例也逐步提高..但总体不足10%;这个差距相当巨大..近年来;热流道技术在中国的逐渐推广;这很大程度上是由于我国模具向欧美公司的出口量快速发展带来的..在欧美国家;注塑生产已经依赖于热流道技术..可以这样说;没有使用热流道技术的模具现在已经很难出口;这也造成了很多模具厂家对于热流道技术意识上的转变..由于很多外国进口的热流道系统价格比较贵;国内很大一部分厂家接受不了;所以就出现了一些国产热流道系统元件..这对于热流道技术在中国的推广有很大的好处..虽然热流道技术已经开始推广;但有的公司使用率达20%以上;一般采用简单的尖咀、通咀..少数公司采用具有世界先进水平的高难度针阀式热咀;但总体上热流道的采用率达不到10%;与国外的50～80%相差太远..返回二、热流道的原理冷流道是指模具入口与产品浇口之间的部分..塑料在流道内靠注塑压力和其本身的热量保持流动状态;流道作为成型物料的一部分;但并不属于产品..所以在我们设计模具的时候既要考虑填充效果;又要考虑怎样通过缩短、缩小流道来节省材料;理想情况是这样;但实际应用中则很难达到两全其美..热流道又称无流道是指在每次注射完毕后流道中的塑料不凝固;塑胶产品脱模时就不必将流道中的水口脱出..由于流道中的塑料没有凝固;所以在下一次注射的时候流道仍然畅通..简要言之;热流道就是注塑机喷咀的延伸..返回三、热流道的优点为什么会有这种热流道技术出现呢热流道技术又能够带给我们哪些好处呢熟悉注塑工艺的朋友都知道;常规注塑成型经常会有以下不利因素的出现：A.充模困难B.薄壁大制件的变形C.浇道原材料的浪费D.多模腔模具的注塑件质量不一等热流道技术的出现;则给这些问题提供了比较完善的解决方案;一般来讲;采用热流道有以下的好处：1.流道内压力损耗小;塑料流动性好;温度均匀;则产品的内应力;变形就会减小;产品表面质量和力学性能就会大大提高；常见的缩水、填充不足、熔接痕、颜色不均、飞边、翘曲现象也可以减少；2.消除全部或大部分流道废料;物料的有效利用率高;不必回用旧料；3.缩短了成型周期;开模行程;提高了生产效率；4.热流道均为自动切断浇口;可以提高自动化程度；5.降低注塑压力;有利于保护模具;延长使用寿命；6.多模腔模具可保证填充均匀;质量一致；热流道的缺陷每一项技术都会有自身的缺点存在;热流道技术也不例外1.模具造价成本高；2.模具结构相比较复杂;要求严格控制温度；3.需要专业人士进行维护..返回四、热流道系统的组成热流道系统由四部分组成：热咀、分流板、加热原件和温控器1.热咀：将从分流板进入的塑料再送进各个模腔;充分降低注射压力..由于客户不同的需求及针对不同塑料的不同特性;热咀的规格型号有多种选择;也可以根据客户的要求定制加工..从加热方式上可分为：内加热热咀和外加热热咀;从结构上分常用的有：尖咀、通咀和针阀咀针阀式热咀技术上较先进;优点有：1.在制品上不留下进浇口残痕;进浇口处痕迹平滑；2.能使用较大直径的浇口;可使型腔填充加快;并进一步降低注射压力;减小产品变形；3.可防止开模时出现拉丝现象及流涎现象；4.当注塑机螺杆后退时;可有效地防止从模腔中反吸物料；5.能实行定时注射以减少制品熔接痕..2.分流板：连接注塑机喷嘴与热咀;将塑料恒温的从主射咀送到各个单独的热咀..在熔体传送过程中;熔体的压力减小;并不允许材料降解..常用热流道板的形式有：一字型;H型;Y型;X字型、米字型；从加热方式上分外加热热流道板和内加热热流道板两大类3.加热原件：加热元件是热流道系统的重要组成部分;其加热精度和使用寿命对于注塑工艺的控制和热流道系统的工作稳定影响非常大..一般有加热棒、加热圈、加热管等4.温控器：温控器就是对热流道系统的各个位置进行温度控制的仪器;由底端向高端分别有通断位式;积分微分比例控制式和新型智能化温控器等种类..返回五、热流道的应用热流道应用非常广阔;从日常用品到家用电器到医疗产品、汽车配件等工业产品..各种不同塑料原料都已可顺利使用热流道加工;以常用PP聚丙烯;PE聚乙稀到PC聚碳酸到玻璃纤维强尼龙和聚砜工程材料..产品大小应用可用于小到0.1克大到15公斤..特别是多型腔模具;注塑产品薄壁化和加工工艺严格的工程塑料也要求必须使用热流道系统加工..返回六、热流道安装返回返回首页。
设计流道的基本原则1.流线型设计：流道应该被设计成直线或曲线的形式，以最小化其长度和面积。
直线设计能够降低能源消耗，并提高物料和人员的流动效率。
曲线设计能够增加流道的容量和灵活性。
2.物料和人员分开：流道应该明确地区分物料和人员的通行区域。
人员通行区域应该与物料通行区域分开，并提供安全设施，如栏杆、指示标志等，以确保人员的安全。
3.流向合理：流道的流向应该与物料的流向和生产过程相匹配。
物料的流向应该是连续、平稳、无阻碍的，以确保生产效率。
同时，流道的流向应该考虑到人员的通行需求，以减少人员之间的冲突和碰撞。
4.通畅的通道宽度：流道通道的宽度应该足够容纳物料和人员的通行。
通道宽度的大小应该根据物料和人员的大小和数量进行设计，以确保通行的顺畅和安全。
5.合理的高度和距离：流道的高度和距离应该根据物料和人员的需求进行设计。
对于物料的运输和储存，应该提供足够的高度和距离以避免阻塞和交叉感染。
对于人员的通行，通道的高度和距离应该满足人员站立、行走和操作的需求，并保持人员的舒适和安全。
6.设备布局合理：流道中的设备应该合理布局，以最大限度地提高生产效率和人员的工作效率。
设备布局应该考虑到设备的功能和数量、物料和人员的流动方向等因素，以确保设备安全运行和生产的顺利进行。
7.安全第一：流道的设计应该注重安全性。
应该提供必要的安全设施，如防护栏、安全门、灭火器等，以确保人员的安全。
同时，应该对流道进行定期的检查和维护，以保证设备和结构的安全性。
8.可持续性设计：流道的设计应该考虑到环境的可持续性。
对于能源的使用应该采取节能措施，如合理利用自然光和通风等。
同时，应该考虑到废料的处理和回收利用，以减少对环境的污染。
9.弹性和适应性：流道的设计应该具有一定的弹性和适应性，以应对生产需求的变化和未来的扩展。
流道的设计应该具备可调整、可拆卸和可扩展的特性，以方便调整和改变。
10.用户友好：流道的设计应该考虑到用户的需求和体验。
热管理流道板设计一、流道设计流道设计是热管理流道板设计的核心部分，主要涉及流道的形状、尺寸和布局。
设计时应充分考虑流体的流动特性、热负荷分布以及加工工艺要求。
合理的设计可以有效降低流体阻力和热阻，提高热传导效率。
流道设计需进行多方案比较，优化设计参数。
二、材料选择材料选择对热管理流道板性能至关重要。
应选择具有优良导热性能、耐高温性能、抗腐蚀性能的材料。
常用的材料包括铜、铝、不锈钢等，选择时还需考虑材料的加工性能、成本等因素。
此外，对于特殊应用场景，可能需要选择复合材料或定制材料。
三、热源分析热源分析是确定热管理流道板性能参数的重要步骤。
通过对热源的功率、分布、温度等参数进行分析，可以确定流道板所需承受的热负荷。
热源分析有助于优化流道设计，提高散热效率。
四、散热方案散热方案是热管理流道板设计的关键环节，直接影响流道板的散热性能。
根据热源分析结果，可以选择自然散热、强制散热或其他散热方式。
散热方案需充分考虑散热效率、体积和重量等因素，以满足实际应用需求。
五、流体分析流体分析主要涉及流体的流动特性、物性参数以及流动状态等。
通过流体分析，可以了解流体的流动阻力、传热系数等参数，为流道设计和优化提供依据。
同时，流体分析也有助于评估流道板的工作性能和可靠性。
六、热阻计算热阻计算是评估热管理流道板性能的重要手段。
通过计算流道板的总热阻，可以了解其导热性能和散热效率。
热阻计算需综合考虑流体的流动阻力和导热热阻等因素，以获得准确的计算结果。
根据计算结果，可以对流道设计进行优化，降低热阻，提高散热性能。
七、热稳定性评估热稳定性评估是检验热管理流道板在高温、高湿等极端环境下的性能表现。
通过模拟实际工作条件，对流道板进行长时间的热稳定性测试，评估其性能稳定性和可靠性。
此外，还需关注流道板在温度变化下的形变和应力分布情况，以确保其结构安全和可靠性。
八、工艺可行性工艺可行性是评估所设计的热管理流道板是否能够实现批量生产和加工的重要因素。
关于热流道模具的设计流程及概念第一，阿诺立根据塑件结构和使用要求，确定进料口位置。
只要塑件结构允许，在定模镶块内喷嘴和喷嘴头不与成型结构干涉，热流道系统的进料口可放置在塑件的任何位置上。
常规塑件注射成形的进料口位置通常根据经验选择。
对于大而复杂的异型塑件，注射成形的进料口位置可运用计算机辅助分析（C AE）模拟熔融状塑料在型腔内的流动情况，分析模具各部位的冷却效果，确定比较理想的进料口位置。
第二，确定热流道系统的喷嘴头形式。
塑件材料和产品的使用特性是选择喷嘴头形式的关键因素，塑件的生产批量和模具的制造成本也是选择喷嘴头形式的重要因素。
第三，根据塑件的生产批量和注射设备的吨位大小，确定每模的腔数。
第四，由已确定的进料口位置和每模的腔数确定喷嘴的个数。
如果成形某一产品，选择一模一件一个进料口，则只要一个喷嘴，即选用单头热流道系统；如果成形某一产品，选择一模多腔或一模一腔二个以上进料口，则就要多个喷嘴，即选用多头热流道系统，但对有横流道的模具结构除外。
第五，根据塑件重量和喷嘴个数，确定喷嘴径向尺寸的大小。
相同形式的喷嘴有多个尺寸系列，分别满足不同重量范围内的塑件成形要求。
第六，根据塑件结构确定模具结构尺寸，再根据定模镶块和定模板的厚度尺寸选择喷嘴标准长度系列尺寸，最后修整定模板的厚度尺寸及其他与热流道系统相关的尺寸。
第七，根据热流道板的形状确定热流道固定板的形状，在其板上布置电源线引线槽，并在热流道板、喷嘴、喷嘴头附近设计足够的冷却水环路。
第八，完成热流道系统塑料模具的设计图绘制。
第九，成熟的热流道系统，必须考虑到热流道系统与塑料模具的配合程度，即热半模的设计。
热流道的流道设计规则文/热恒热流道流道设计对于塑件品质与产能有绝对的影响，本节之流道设计规则提供了流道设计的基本规范。
(1) 在流道尺寸方面，流道截面面积不应该小于竖浇道截面面积，以便熔胶可以快速流到浇口区域。
但是必须注意不要使用太大口径的流道，才能够降低废料量。
选择冷流道口径应考虑能够使用标准刀具加工者优先。
对于大部分的塑料，建议流道最小直径为1.5 mm（0.06英吋）梯形流道的高度与宽度大约相等，而且每边各有5°～15°的斜角。
(2) 每当流道有分支，其分支流道的直径应该要小于主流道的直径，因为只有较少量的熔胶会流进分支。
而且，从经济观点而言，应减少流道内的的熔胶量，以减少废料。
当主流分流到Ｎ个分支流道时，主流道直径(dmain)和分支流道直径(dbranch)的关系为：dmain ＝dbranch×Ｎ１／３(3) 考虑熔胶温度，一般而言，小尺寸流道比大尺寸流道为佳，其可以产生较大量的黏滞热，有效地提升熔胶温度，而不必采用高温料管。
不当地应用高温料管可能会导致塑料裂解。
然而，小尺寸流道系统有可能提前凝固，造成短射。
(4) 所有的流道必须在交接处设计一冷料井(cold slug well)，帮助熔胶流进流道系统和模穴。
图1显示冷料井的长度通常等于流道直径。
流道与另一分支流道相交处，通常在流道延伸处设置冷料井。
图1 冷料井(5) 流道的设计必须顾及顶出和脱模的方便性，提供适当的剖面和脱模斜角。
对于大部份的塑料而言，必须将流道表面抛光，以方便熔胶流动和顶出塑件。
加长的流道系统应该采用多竖浇道拉杆(multiple sprue pullers)和多重顶出位置。
(6) 设计热浇道系统时，应咨询塑料供货商，以确定正确的歧管尺寸和进浇量。
热流道热流道知识热流道分类：绝热流道、冷流道、热流道。
绝热流道的设计复杂，但效果和维护成本非常低，不会耽误工时。
冷流道和热流道斑竹基本上谈到了特点。
我再具体补充一些自己的看法。
热流道分类：开放式、针阀式。
开放式结构简单、对材料的局限性较高，易出现拉丝和泄露，表面质量差，在国外的高精密模具中应用较少，同一副模具可和不同厂家的针阀式混用。
很多公司能自己制造。
针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。
现在世界上有两大类针阀式热流道（根据注射原理）:气缸式和弹簧式。
气缸式依*控制器和时序控制器控制气缸推动针阀的关闭，结构较复杂，但本身设计简单。
主要有DME(美国）、INCOE（美国）、M OLD-MASTER(加拿大---热流道的老大）、HUSKY(加拿大)等。
其中日本世纪没有进入中国市场。
气缸式因为其结构的特点决定模具精度要高，同时调试和维护都比较复杂，其中MOLD-MASTER堪称热流道中的劳斯莱斯----加热部分在喷嘴上。
他们中的很大成本在调试和维护上，客户基本不能自己维护。
弹簧式就一家--FISA(日本），最大特点，依靠弹簧和注射压力的平衡控制针阀开关，装配调试和维护简单，模具精度不高，日本国内客户基本自己有维护能力，广泛应用在家电、汽车饰件、精密多腔模具中。
弹簧式与气缸的差别在于不能时序控制，不能很好解决熔接痕的问题。
本人就是FISA公司的上海代表，因为看到斑竹对热流道的热情才有感而发。
价位上基本上这样（中国市场价），MOLD-MASTER、INCOE、DME、HUSKY、FISA、还有一些意大利扑精，深圳科技等的热流道也可以，我这里不是太了解。
现在国外流行的叠模非热流道莫属，其实热流道模具减少了设计上的很多要求，对设计人员开发更多的模具结构提供了很大的方便。
热浇道之原理：热浇道模具是将传统式模具或三板式模具的浇道与流道经常加热，于每一成形时即不需要取出流道和浇道的一种崭新构造。
流道设计要素
设计流道要平衡走胶
热流道系统简单的可以看作是炮筒的延伸，因此它的主要作用是均匀地将原料传送到每个注料点。
实现这一目标的最有效方法是多腔系统必须确保塑料从注射点到每一个模腔保持平衡;多点注塑一个产品也必须保证其可以达到机械平衡，设计能够确保产品的均衡填充，同时避免飞边和缺料的发生。
设计合适的流道尺寸
合适的流道尺寸对热流道的性能至关重要。
不合适的流道尺寸会导致塑料降解，或者造成注塑件的不均匀或者充填不完整，以及换色缓慢。
为了确定最佳的流道尺寸，需要考虑压力降、停留时间、温升、剪切速度、换色频率等因素。
应该对各种应用情况进行仔细分析。
热恒是一家专业生产注塑模具热流道系统的民营高科技企业，并顺利通过南德TUV ISO9001:2008国际质量体系认证。
专注于热流道技术研发与产品开发制造，致力于为客户每套热流道
系统提供最完善的解决方案和品质保障。
热流道的流道设计规则
文/热恒热流道流道设计对于塑件品质与产能有绝对的影响，本节之流道设计规则提供了流道设计的基本规范。
(1) 在流道尺寸方面，流道截面面积不应该小于竖浇道截面面积，以便熔胶可以快速流到浇口区域。
但是必须注意不要使用太大口径的流道，才能够降低废料量。
选择冷流道口径应考虑能够使用标准刀具加工者优先。
对于大部分的塑料，建议流道最小直径为1.5 mm（0.06英吋）
梯形流道的高度与宽度大约相等，而且每边各有5°～15°的斜角。
(2) 每当流道有分支，其分支流道的直径应该要小于主流道的直径，因为只有较少量的熔胶会流进分支。
而且，从经济观点而言，应减少流道内的的熔胶量，以减少废料。
当主流分流到Ｎ个分支流道时，主流道直径(dmain)和分支流道直径(dbranch)的关系为：
dmain ＝dbranch×Ｎ１／３
(3) 考虑熔胶温度，一般而言，小尺寸流道比大尺寸流道为佳，其可以产生较大量的黏滞热，有效地提升熔胶温度，而不必采用高温料管。
不当地应用高温料管可能会导致塑料裂解。
然而，小尺寸流道系统有可能提前凝固，造成短射。
(4) 所有的流道必须在交接处设计一冷料井(cold slug well)，帮助熔胶流进
流道系统和模穴。
图1显示冷料井的长度通常等于流道直径。
流道与另一分支流道相交处，通常在流道延伸处设置冷料井。
图1 冷料井
(5) 流道的设计必须顾及顶出和脱模的方便性，提供适当的剖面和脱模斜角。
对于大部份的塑料而言，必须将流道表面抛光，以方便熔胶流动和顶出塑件。
加长的流道系统应该采用多竖浇道拉杆(multiple sprue pullers)和多重顶出位置。
(6) 设计热浇道系统时，应咨询塑料供货商，以确定正确的歧管尺寸和进浇量。
