发动机润滑系统培训1. 简介：发动机是汽车的心脏，而润滑系统就是发动机的血管，里面流淌着"鲜血”—润滑油，保证发动机正常运转。
1.1 润滑系统的功用：发动机工作时，很多传动零件都是在很小的间隙下做高速相对运动的，如曲轴住轴颈与主轴承，曲轴连杆轴颈与连杆轴承，凸轮轴轴颈与凸轮轴轴承，活塞、活塞环与气缸壁面，配气机构各运动副及传动齿轮副等。
尽管这些零件的工作表面都是经过精细的加工，但是放大来看这些表面都是凸凹不平的（见下图）。
若不对这些表面进行润滑，它们之间将发生强烈的摩擦。
金属表面的干摩擦不仅增加发动机的功率消耗，加速零件表面的磨损，而且还可能由于摩擦产生的热将零件工作表面烧损，致使发动机无法运转。
润滑系的功用就是在发动机工作时连续不断地把数量足够的洁净润滑油输送到全部运动件的摩擦表面，并在摩擦表面之间形成油膜，实现液体摩擦，从而减小摩擦阻力、降低功率消耗、减轻机件磨损，以达到提高发动机工作可靠性和耐久性的目的。
主要总结为以下几点：（1）润滑润滑油在运动零件的所有摩擦表面之间形成连续的油膜，以减小零件之间的摩擦。
（2）冷却润滑油在循环的过程中流过零件工作表面，以降低零件的温度。
（3）清洗润滑油可以带走摩擦表面产生的金属岁末及冲洗掉沉积在气缸、活塞、活塞环及其它零件上的积炭。
（4）密封附着在气缸壁、活塞及活塞环上的油膜，可起到密封防漏的作用。
（5）防锈润滑油有防止零件发生锈蚀的作用。
1.2 润滑方式由于发动机传动件的工作条件不尽相同，因此，对负荷及相对运动速度不同的传动件才用不同的润滑方式。
（1）压力润滑压力润滑是以一定的压力把润滑油供入摩擦表面的润滑方式。
这种方式主要用于主轴承、连杆轴承及凸轮轴承等负荷较大的摩擦表面的润滑。
（2）飞溅润滑利用发动机工作时运动件的溅泼起来的油滴或油雾润滑摩擦表面的润滑方式，称飞溅润滑。
该方式主要是用来润滑负荷较轻的气缸壁面和配气机构的凸轮、挺柱、气门杆以及摇臂等零件的工作表面。

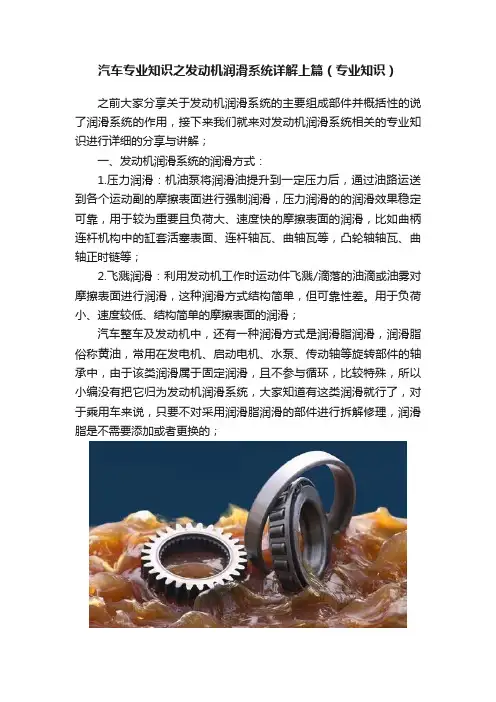

汽车专业知识之发动机润滑系统详解上篇（专业知识）之前大家分享关于发动机润滑系统的主要组成部件并概括性的说了润滑系统的作用，接下来我们就来对发动机润滑系统相关的专业知识进行详细的分享与讲解；一、发动机润滑系统的润滑方式：1.压力润滑：机油泵将润滑油提升到一定压力后，通过油路运送到各个运动副的摩擦表面进行强制润滑，压力润滑的的润滑效果稳定可靠，用于较为重要且负荷大、速度快的摩擦表面的润滑，比如曲柄连杆机构中的缸套活塞表面、连杆轴瓦、曲轴瓦等，凸轮轴轴瓦、曲轴正时链等；2.飞溅润滑：利用发动机工作时运动件飞溅/滴落的油滴或油雾对摩擦表面进行润滑，这种润滑方式结构简单，但可靠性差。
用于负荷小、速度较低、结构简单的摩擦表面的润滑；汽车整车及发动机中，还有一种润滑方式是润滑脂润滑，润滑脂俗称黄油，常用在发电机、启动电机、水泵、传动轴等旋转部件的轴承中，由于该类润滑属于固定润滑，且不参与循环，比较特殊，所以小编没有把它归为发动机润滑系统，大家知道有这类润滑就行了，对于乘用车来说，只要不对采用润滑脂润滑的部件进行拆解修理，润滑脂是不需要添加或者更换的；润滑脂（俗称黄油）二、压力润滑与飞溅润滑的油液循环过程；1.压力润滑：曲柄连杆机构中的曲轴轴瓦，连杆瓦、活塞与气缸壁都是采用的压力润滑，因为该类机构的负荷大、运行速度快、摩擦产生的热量多，需要足够的润滑油来进行强制润滑，且需要大量流动的润滑油来带走运动副之间产生的热量，防止局部过热，运动副表面变形，油膜无法形成，导致拉缸、烧瓦等重大故障；压力润滑的实现过程：机油泵将润滑油泵入主油道，经过机油滤清器过滤后，在缸体主油道进行分流，一部分干净的润滑油通过缸体的油道孔泵出，对曲轴与缸体之间的主轴瓦进行润滑，多余的润滑油通过曲轴主轴颈上的油孔进入曲轴内的油道，输送至曲轴与连杆之间的轴瓦进行润滑，多余的润滑油在油压的作用下，又会通过连杆大端的油孔进入连杆油道，将润滑油输送至活塞销部位进行润滑，连杆小端外漏的的油孔会泵出润滑油，对气缸壁进行润滑、降温，而后润滑油流向油底壳，完成一次压力润滑循环；同样采用压力润滑的地方还有曲轴正时链轮以及凸轮轴瓦，曲轴正时链轮随曲轴转动带动凸轮轴转动，完成配气过程，也是属于运行速度较快的重要润滑部位，这两处的润滑结构简单，后期小编会以图集的形式给大家展示该项润滑的安装位置和结构；发动机缸体（红圈内为曲轴瓦处的油孔）曲轴及其轴颈上的油道2飞溅润滑：凸轮轴与挺住接触面、气门杆、弹簧等部位由于负荷较轻，故大多数发动机在此处都是采用飞溅润滑（也叫滴油润滑），润滑过程中也会通过润滑油带走摩擦产生的热量；此处的飞溅润滑形式为：机油泵将润滑油泵入主油道，经过机油滤清器过滤后，部分干净的润滑油通过机油喉管塞进入发动机顶部的气缸盖罩内，通过气缸盖罩的分流后，滴到气缸盖上的凸轮轴与挺住表面和其余表面进行润滑，润滑后的润滑油在重力的作用下顺着回油道流回油底壳，完成一次飞溅润滑，大家知道了这个润滑过程，是不是感觉这种润滑叫做滴油润滑更好呢？发动机润滑油流向图小知识：在飞溅润滑的过程中我们提到了一个零部件——机油喉管塞，这个小零件是特别重要，它的存在使缸体主油道内的润滑油保持一定的压力，保证润滑油有足够的压力对曲轴轴瓦等大负荷零部件进行压力润滑，又让一部分机油进入发动机顶部的气缸盖罩，对凸轮轴、挺柱等进行滴油润滑；试想一下，如果没有机油喉管塞的存在，经机油滤清器过滤的润滑油大部分会进入气缸盖罩，导致缸体油道内的机油压力低甚至没有压力，低的油压不足以对曲柄连杆机构进行压力润滑；所以，在缸体主油道上有机油压力传感器，用以实时监控缸体主油道内润滑油的压力，机油压力过高或者过低都会在仪表上进行报警提示；缸体主油道内的机油压力值低，会导致曲柄连杆等机构压力润滑不良；机油压力值高，证明机油喉管塞堵塞或者油道堵塞，会导致凸轮轴、挺柱等飞溅润滑不良；机油压力报警灯（红色油壶）好了，今天的知识就说到这里，感兴趣的朋友请关注！以便小编奉上更专业的汽车知识！如果觉得这些知识有用，请点赞、分享、收藏！您的支持是小编坚持下去的动力！谢谢！“码字不易，且读且收藏，关注更加爽！”。
发动机润滑系统介绍发动机润滑系统是汽车发动机中至关重要的一个部分，它起到润滑、冷却和清洁发动机内部零部件的作用。
本文将介绍发动机润滑系统的组成、工作原理以及保养方法。
一、发动机润滑系统的组成发动机润滑系统主要由机油箱、机油泵、机油滤清器、机油冷却器、机油喷嘴、油底壳和机油管路等部件组成。
1. 机油箱：用于存储机油，通常位于发动机的下方，通过机油泵将机油抽吸到发动机各个部位。
2. 机油泵：负责将机油从机油箱中抽吸并向发动机各个部位供应。
3. 机油滤清器：用于过滤机油中的杂质，保持机油的清洁。
4. 机油冷却器：当发动机工作时，机油会产生热量，通过机油冷却器将机油冷却下来，以保持机油温度在适宜范围内。
5. 机油喷嘴：将机油喷射到发动机内部的摩擦部位，起到润滑和冷却的作用。
6. 油底壳：位于发动机底部，用于存储机油，也是机油的循环起点。
7. 机油管路：连接各个部件，将机油送到发动机各个需要润滑的部位。
二、发动机润滑系统的工作原理发动机润滑系统的工作原理是通过机油的循环来实现的。
当发动机启动后，机油泵开始工作，将机油从机油箱中抽吸出来，通过机油滤清器过滤后，进入机油管路。
一部分机油经过机油冷却器冷却后，再通过机油喷嘴喷射到发动机内部的摩擦部位，形成一层润滑膜，减少摩擦和磨损。
剩余的机油则通过机油管路返回到油底壳，循环往复。
发动机润滑系统的工作原理是很复杂的，它不仅要保证机油的供应量和压力，还要确保机油的温度和清洁度。
机油泵的工作要保证正常的供油量和压力，机油滤清器要定期更换，以保持机油的清洁度。
机油冷却器要保证机油的温度在适宜范围内，过高或过低都会影响润滑效果。
因此，对发动机润滑系统的保养和维护非常重要。
三、发动机润滑系统的保养方法1. 定期更换机油和机油滤清器。
机油在使用一段时间后会变质，不再具有良好的润滑和冷却效果，因此需要定期更换。
同时，机油滤清器也要定期更换，以保持机油的清洁度。
2. 注意机油的选择。
发动机的润滑系统详解发动机是汽车的心脏，负责转化燃油能量为机械能，使车辆能够行驶。
而润滑系统则是发动机正常运行的保障，它能有效减少摩擦、降低磨损，延长发动机的使用寿命。
本文将详细介绍发动机的润滑系统，包括其构成和工作原理。
一、润滑系统的构成发动机的润滑系统主要由以下几部分组成：1. 润滑油底壳：位于发动机底部，是润滑系统的储油器。
润滑油通过底壳储存并供应到发动机各个润滑点。
2. 润滑油泵：负责将储存在润滑油底壳中的润滑油吸入，然后通过油管输送至发动机各个部位。
3. 润滑油滤清器：用于过滤润滑油中的杂质和颗粒，确保供给到发动机的润滑油是干净的。
4. 润滑油冷却器：用于降低润滑油的温度，防止润滑油过热造成劣化和减少润滑能力。
5. 润滑油喷油嘴：将润滑油以喷雾形式喷射到发动机的摩擦表面，形成均匀的润滑膜。
6. 润滑油回油管路：将使用过的润滑油从发动机各个部位回收至润滑油底壳，再次循环使用。
二、润滑系统的工作原理润滑系统的工作原理可以分为三个阶段：吸油阶段、供油阶段和回油阶段。
1. 吸油阶段：当发动机启动时，润滑泵开始工作，将储存在底壳中的润滑油吸入，并通过滤清器过滤杂质。
然后，润滑油被泵送到发动机上部的润滑点。
2. 供油阶段：润滑油被泵送至喷油嘴，以喷雾形式喷射到发动机各个运动部件的摩擦表面，形成润滑膜。
润滑油的喷射方式和压力根据发动机的不同部位而有所调整，以满足不同部位的润滑需求。
3. 回油阶段：使用过的润滑油被回收至底壳，通过回油管路再次被润滑泵吸入，循环使用。
同时，润滑油冷却器帮助降低润滑油的温度，保持其正常的润滑能力。
三、润滑系统的重要性润滑系统对发动机的正常运行至关重要。
它的作用主要有以下几个方面：1. 减少摩擦：发动机内部的摩擦会导致能量损失和磨损，而润滑系统通过形成润滑膜，有效减少摩擦。
2. 冷却发动机：润滑油不仅起到润滑作用，还能带走部分热量，起到冷却发动机的作用，保持其正常的工作温度。
发动机润滑系统是汽车或其他内燃机械中至关重要的一个部分，它的作用是确保发动机内部各个运动部件的摩擦表面在润滑油的润滑下正常运转，减少磨损和摩擦，保证发动机的正常运行和寿命。
以下是发动机润滑系统的主要介绍：1. **润滑油槽（Oil Sump）**：润滑系统的起点是润滑油槽，也称为油底壳或机油底壳。
它是发动机底部的一个容器，用于存放润滑油。
润滑油在槽中积存，并被抽送到发动机的各个部件进行润滑。
2. **润滑油泵（Oil Pump）**：润滑油泵负责将润滑油从润滑油槽抽送到发动机内部。
它通过旋转或齿轮传动等方式，产生压力将润滑油送到润滑油道。
3. **润滑油滤清器（Oil Filter）**：润滑油滤清器用于过滤润滑油中的杂质和颗粒，防止它们进入发动机内部，减少摩擦表面的磨损。
4. **润滑油冷却器（Oil Cooler）**：高性能的发动机可能配备润滑油冷却器，它通过冷却系统中的冷却液来降低润滑油的温度，提高润滑效率。
5. **润滑油道（Oil Passages）**：润滑油泵将润滑油送入润滑油道，润滑油道分布在发动机内各个运动部件周围，确保润滑油能够到达发动机的摩擦表面。
6. **曲轴主轴承（Crankshaft Main Bearings）**：曲轴主轴承是曲轴与发动机曲轴箱之间的关键连接部件。
润滑油通过主轴承供给曲轴表面，减少曲轴在曲轴箱内的摩擦。
7. **连杆轴承（Connecting Rod Bearings）**：连杆轴承连接曲轴与活塞，润滑油通过连杆轴承降低连杆与曲轴之间的摩擦。
8. **气缸壁润滑（Cylinder Wall Lubrication）**：有些发动机设计在气缸壁上喷洒润滑油，以保持活塞与气缸壁之间的润滑和密封。
发动机润滑系统的主要目标是减少摩擦和磨损，降低发动机部件的热量和磨损程度，提高发动机的效率和使用寿命。
因此，定期更换和维护润滑油及其相关部件对于发动机的健康运行至关重要。

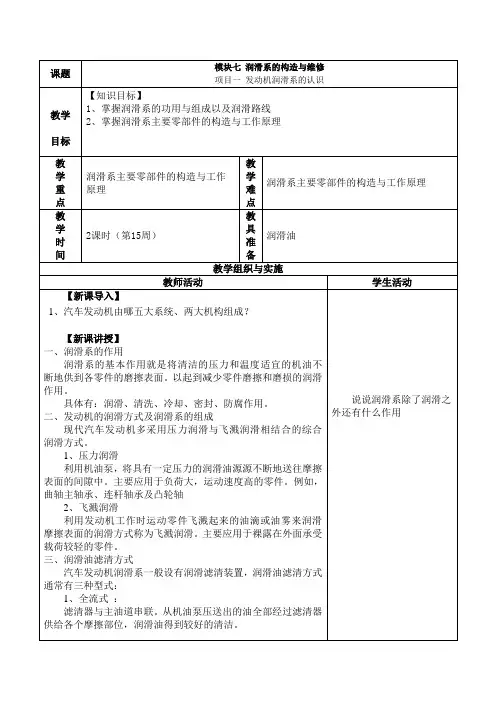

课题模块七润滑系的构造与维修项目一发动机润滑系的认识教学目标【知识目标】1、掌握润滑系的功用与组成以及润滑路线2、掌握润滑系主要零部件的构造与工作原理教学重点润滑系主要零部件的构造与工作原理教学难点润滑系主要零部件的构造与工作原理教学时间2课时（第15周）教具准备润滑油教学组织与实施教师活动学生活动【新课导入】1、汽车发动机由哪五大系统、两大机构组成？【新课讲授】一、润滑系的作用润滑系的基本作用就是将清洁的压力和温度适宜的机油不断地供到各零件的磨擦表面。
以起到减少零件磨擦和磨损的润滑作用。
具体有：润滑、清洗、冷却、密封、防腐作用。
二、发动机的润滑方式及润滑系的组成现代汽车发动机多采用压力润滑与飞溅润滑相结合的综合润滑方式。
1、压力润滑利用机油泵，将具有一定压力的润滑油源源不断地送往摩擦表面的间隙中。
主要应用于负荷大，运动速度高的零件。
例如，曲轴主轴承、连杆轴承及凸轮轴2、飞溅润滑利用发动机工作时运动零件飞溅起来的油滴或油雾来润滑摩擦表面的润滑方式称为飞溅润滑。
主要应用于裸露在外面承受载荷较轻的零件。
三、润滑油滤清方式汽车发动机润滑系一般设有润滑滤清装置，润滑油滤清方式通常有三种型式：1、全流式：滤清器与主油道串联。
从机油泵压送出的油全部经过滤清器供给各个摩擦部位，润滑油得到较好的清洁。
说说润滑系除了润滑之外还有什么作用丰田、标致、桑塔纳及奥迪在发动机润滑系上采用了全流式滤清方式。
2、分流式滤清器与主油道并联。
该方式仅将油路中的一部分油滤清，即滤清器与主油道并联的滤清方式。
3、并用式用两个滤清器，分别与主油道串、并联。
该方式就是将全流式与分流式合起来使用。
四、润滑系组成润滑系一般由机油泵、油底壳、润滑油道、润滑油管、机油滤清器、阀类、机油散热器、机油压力表、温度表、机油标尺等组成。
(1)机油泵保证润滑油在润滑系内循环流动，并在发动机任何转速下都能以足够高的压力向润滑部位输送足够数量的润滑油。
(2)油底壳存储润滑油的容器，一般位于曲轴箱下。

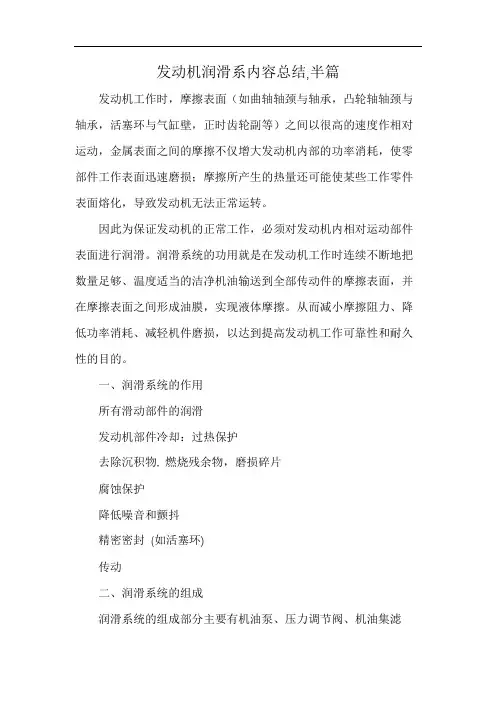

发动机润滑系内容总结,半篇发动机工作时，摩擦表面（如曲轴轴颈与轴承，凸轮轴轴颈与轴承，活塞环与气缸壁，正时齿轮副等）之间以很高的速度作相对运动，金属表面之间的摩擦不仅增大发动机内部的功率消耗，使零部件工作表面迅速磨损；摩擦所产生的热量还可能使某些工作零件表面熔化，导致发动机无法正常运转。
因此为保证发动机的正常工作，必须对发动机内相对运动部件表面进行润滑。
润滑系统的功用就是在发动机工作时连续不断地把数量足够、温度适当的洁净机油输送到全部传动件的摩擦表面，并在摩擦表面之间形成油膜，实现液体摩擦。
从而减小摩擦阻力、降低功率消耗、减轻机件磨损，以达到提高发动机工作可靠性和耐久性的目的。
一、润滑系统的作用所有滑动部件的润滑发动机部件冷却：过热保护去除沉积物, 燃烧残余物，磨损碎片腐蚀保护降低噪音和颤抖精密密封(如活塞环)传动二、润滑系统的组成润滑系统的组成部分主要有机油泵、压力调节阀、机油集滤器、机油滤清器、机油散热器、油压传感器、喷嘴、油道、曲轴箱通风滤清器等。
1、油底壳用来贮存润滑油。
在大多数发动机上，油底壳还起到为润滑油散热的作用。
2、机油泵它将一定量的润滑油从油底壳中抽出经机油泵加压后，源源不断地送至各零件表面进行润滑，维持润滑油在润滑系中的循环。
3、机油滤清器用来过滤掉润滑油中的杂质、磨屑、油泥及水分等杂物，使送到各润滑部位的都是干净清洁的润滑油。
4、机油集滤器它多为滤网式，能滤掉润滑油中粒度大的杂质，其流动阻力小，串联安装于机油泵进油口之前。
机油粗滤器用来滤掉润滑油中粒度较大的杂质，其流动阻力小，串联安装于机油泵出口与主油道之间。
机油细滤器能滤掉润滑油中的细小杂质，但流动阻力较大，故多与主油道并联，只有少量的润滑油通过细滤器过滤。
5、主油道是润滑系统的重要组成部分，直接在缸体与缸盖上铸出，用来向各润滑部位输送润滑油。
6、限压阀用来限制机油泵输出的润滑油压力。
旁通阀与粗滤器并联，当粗滤器发生堵塞时，旁通阀打开，机油泵输出的润滑油直接进入主油道。
汽车发动机的润滑系统在汽车的众多复杂系统中，发动机的润滑系统就如同人体的血液循环系统一样至关重要。
它默默地工作，为发动机的各个关键部件提供持续而有效的保护，确保发动机能够稳定、高效地运转。
要理解润滑系统，首先得明白它的主要作用。
简单来说，润滑系统的核心任务就是减少发动机内部零部件之间的摩擦和磨损。
想象一下，如果发动机内部的各个部件在没有任何润滑的情况下相互摩擦，那会产生大量的热量，不仅会极大地损耗零部件的寿命，还可能导致发动机迅速损坏甚至无法正常工作。
那么，润滑系统是如何实现这一关键功能的呢？它主要通过油泵、机油滤清器、油道以及各种相关的阀门和传感器等部件协同工作来完成。
油泵就像是整个系统的“心脏”，负责将机油从油底壳中抽取出来，并加压输送到各个需要润滑的部位。
一般来说，油泵分为齿轮式油泵和转子式油泵两种。
齿轮式油泵结构相对简单，工作可靠；而转子式油泵则具有体积小、流量大的优点。
机油滤清器则是系统中的“清洁卫士”。
它的作用是过滤掉机油中的杂质、金属碎屑等污染物，确保输送到发动机内部的机油是干净的。
如果机油滤清器不能正常工作，那么杂质就会随着机油进入到发动机的各个部位，加剧磨损和故障的风险。
油道则如同一条条“血管”，将经过油泵加压和滤清器过滤后的机油输送到发动机的各个关键部位，如曲轴、连杆、凸轮轴等。
这些部位在工作时会产生高速的相对运动，因此需要充足的机油来进行润滑和冷却。
在润滑系统中，还有一些阀门和传感器起着重要的控制和监测作用。
例如，限压阀可以防止机油压力过高，保护发动机的零部件不受过大压力的损害；而机油压力传感器则实时监测机油的压力，一旦发现压力异常，就会通过车辆的仪表盘向驾驶员发出警报。
除了减少摩擦和磨损，润滑系统还有一个重要的作用，那就是冷却发动机。
在发动机工作过程中，会产生大量的热量。
机油在润滑零部件的同时，会吸收这些热量，并通过油底壳和散热器将热量散发出去，从而保持发动机在适宜的温度范围内工作。
第1篇一、引言发动机作为汽车、摩托车等交通工具的核心部件，其性能的好坏直接影响到整个车辆的运行效率。
而发动机润滑系统作为发动机的重要组成部分，其作用和组成对于保证发动机的正常运行至关重要。
本文将详细阐述发动机润滑系统的作用和组成。
二、发动机润滑系统的作用1. 减少磨损发动机在工作过程中，各个运动部件之间会产生摩擦，导致磨损。
润滑系统通过提供充足的润滑油，降低运动部件之间的摩擦系数，减少磨损，延长发动机使用寿命。
2. 降低温度发动机在运行过程中会产生大量热量，润滑系统通过循环流动的润滑油带走热量，降低发动机温度，防止过热。
3. 防止腐蚀润滑油具有良好的防腐性能，可以防止发动机内部金属部件受到腐蚀。
4. 减少噪音润滑油在运动部件之间形成油膜，降低摩擦产生的噪音。
5. 提高密封性能润滑油填充了运动部件之间的间隙，提高了发动机的密封性能。
6. 提高燃油经济性合理的润滑系统可以提高发动机的燃油经济性，降低燃油消耗。
三、发动机润滑系统的组成1. 润滑油润滑油是润滑系统的核心，具有减少磨损、降低温度、防止腐蚀等多种作用。
根据成分和性能，润滑油可分为矿物油、合成油和生物油等。
2. 润滑油泵润滑油泵负责将润滑油从油底壳抽出，输送到发动机各个润滑部位。
根据泵的结构和工作原理，可分为齿轮泵、叶片泵、螺杆泵等。
3. 润滑油滤清器润滑油滤清器负责过滤润滑油中的杂质，防止杂质进入发动机内部，造成磨损和损坏。
常见的滤清器有纸质滤清器、金属网滤清器、磁棒滤清器等。
4. 润滑油冷却器润滑油冷却器负责降低润滑油温度，防止润滑油过热。
常见的冷却器有空气冷却器和水冷却器。
5. 润滑油油道润滑油油道负责将润滑油输送到发动机各个润滑部位。
根据润滑部位的不同，油道分为主油道、旁通油道、油孔等。
6. 润滑油油底壳润滑油油底壳是储存润滑油的地方，同时也起到散热和支撑发动机部件的作用。
7. 润滑油油标尺润滑油油标尺用于检测润滑油油位，确保润滑油在合适的范围内。
课题模块七润滑系的构造与维修项目一发动机润滑系的认识
教学目标【知识目标】
1、掌握润滑系的功用与组成以及润滑路线
2、掌握润滑系主要零部件的构造与工作原理
教
学重点润滑系主要零部件的构造与工作
原理
教
学
难
点
润滑系主要零部件的构造与工作原理
教
学时间2课时（第15周）
教
具
准
备
润滑油
教学组织与实施
教师活动学生活动
【新课导入】
1、汽车发动机由哪五大系统、两大机构组成？
【新课讲授】
一、润滑系的作用
润滑系的基本作用就是将清洁的压力和温度适宜的机油不断地供到各零件的磨擦表面。
以起到减少零件磨擦和磨损的润滑
作用。
具体有：润滑、清洗、冷却、密封、防腐作用。
二、发动机的润滑方式及润滑系的组成
现代汽车发动机多采用压力润滑与飞溅润滑相结合的综合润滑方式。
1、压力润滑
利用机油泵，将具有一定压力的润滑油源源不断地送往摩擦表面的间隙中。
主要应用于负荷大，运动速度高的零件。
例如，曲轴主轴承、连杆轴承及凸轮轴
2、飞溅润滑
利用发动机工作时运动零件飞溅起来的油滴或油雾来润滑摩擦表面的润滑方式称为飞溅润滑。
主要应用于裸露在外面承受载荷较轻的零件。
三、润滑油滤清方式
汽车发动机润滑系一般设有润滑滤清装置，润滑油滤清方式通常有三种型式：
1、全流式：
滤清器与主油道串联。
从机油泵压送出的油全部经过滤清器供给各个摩擦部位，润滑油得到较好的清洁。
说说润滑系除了润滑之外还有什么作用
丰田、标致、桑塔纳及奥迪在发动机润滑系上采用了全流式滤清方式。
2、分流式
滤清器与主油道并联。
该方式仅将油路中的一部分油滤清，即滤清器与主油道并联的滤清方式。
3、并用式
用两个滤清器，分别与主油道串、并联。
该方式就是将全流式与分流式合起来使用。
四、润滑系组成
润滑系一般由机油泵、油底壳、润滑油道、润滑油管、机油滤清器、阀类、机油散热器、机油压力表、温度表、机油标尺等组成。
(1)机油泵
保证润滑油在润滑系内循环流动，并在发动机任何转速下都能以足够高的压力向润滑部位输送足够数量的润滑油。
(2)油底壳
存储润滑油的容器，一般位于曲轴箱下。
(3)机油滤清器
它由集滤器、粗滤器和细滤器组成，用来滤除润滑油中的金属磨屑，机械杂质和润滑油氧化物。
(4)主油道
直接在缸体与缸盖上铸出，向各润滑部位输出润滑油。
(5)机油冷却器
在热负荷较高的发动机上装备有机油冷却器，用来降低润滑油的温度，以保持油温在正常范围之内，即70～90℃。
(6)阀类
在发动机的润滑油路中，设有各种阀，如限压阀、旁通阀、进油限压阀等，以确保润滑系正常工作。
①限压阀装在机油泵端盖上也可以单独设置。
限制润滑系内最高油压，正常的油压应为150KPa～600 KPa。
②旁通阀 -般装在粗滤器上。
、若粗滤器堵塞；机油顶开旁通阀直接进入主油道，以保证发动机各部件有足够的润滑油。
③进油限压阀一般装在细滤器上。
当润滑油路中油压低于100 KPa时，进油限压阀不开启，机油细滤器停止工作，保证主油道内的油压足够。
④机油冷却器开关装在细滤器上。
当气温高于293K(20。
C)时，驾驶员控制打开此开关，使部分机油流经机油散热器冷却，以保持机油的散热性能。
⑤机油冷却器安全阀装在细滤器上。
当油压高于400KPa时，机油冷却器安全阀开启，使部分机油经此阀泄入油底壳，防止冷却器损坏。
(7)润滑油压力表和机油压力过低警告灯用来指示机油压力，当主油道内的油压低于100KPa肘，警告灯发亮，应立即停车检查。
说说润滑系统的组成有哪些
(8)油尺用来检查油底壳内油量和油面高低的。
机油
油面必须处于油尺上下刻线之间。
．．
五、润滑系的油路现代汽车发动机的润滑油路方案大致相似，如
图7．3所示，只是某些具体的结构略有差别。
1、东风EQ6100-1型发动机的润滑系的油路如图7．4所示。
在该润滑系中，曲轴的主轴颈、连杆轴颈、凸轮轴轴颈、凸轮轴
仔细观察油路图推力凸缘、摇臂轴正时齿轮和分电器传动轴等都采用压力润滑，
其余部分用飞溅润滑。
、
2、桑塔纳轿车发动机润滑系油路如图7．5
图7．5桑塔纳轿车发动机润滑系油路
3、斯太尔WDl5系列柴油机润滑油路如图7．6
仔细1观察油路图
图7．6斯太尔WDl5系列柴油机润滑油路
五、润滑剂的种类及选用
汽车发动机润滑系所用的润滑剂包括润滑油(简称机油)和
润滑脂两种。
1、润滑油的分类
国际上广泛采用美国SAE粘度分类法和API使用分类法，而
且它们已被国际标准化组织(ISO))确认。
(1)国外发动机润滑油的分类
①SAE粘度分类法
美国汽车工程师学会(SAE)按照润滑油的粘度等级，把润滑
油分为冬季用润滑油和非冬季用润滑油。
” ’
冬季用润滑油有6种牌号：SAE0W、SAE5W、SAE10W、SAEl5W、
SAE20W和SAE25W。
非冬季用澜滑油有4钟牌号:SAE20、SAE30、SAE40和SAE50
分类指标指明油料应用的环境温度。
号数较大的润滑油粘度较
大，适于在较高环境温度下使用。
②API质量分类法
API质量分类法是美国石油研究所(API)根据润滑油的性能及
简述润滑油的分类方式其最适合的使用场合，把润滑油分为S系列和C系列两类。
S系列为汽油机油，目前有SA、SB、SC、SD、SE、SF、SG、
SH、SJ和SLl0个级别。
C系列为柴I油机油，目前有CA、 CB、 CC、 CD、 CE、 CF
5个级别。
③牌号发动机油的牌号由质量等级和粘度等级两部分组成。
2．发动机润滑油的选用
选用发动机油，首先根据车辆使用说明书或发动机的工作
条件确定发动机油的质量等级，其次，根据车辆使用地区的气温
情况选择合适的机油粘度等级。
(1)质量等级的选用
发动机油质量等级的选用必须严格按照汽车使用说明书
的规定。
在无车辆使用说明书的情况下，可根据发动机工作条件
的苛刻程度来选用合适质量等级的润滑油。
(2)粘度等级的选用
粘度等级的选用是根据车辆使用地区和季节气温来选择
3．润滑油的使用注意事项
(1)如果不是通用油，则汽油发动机油不能用于柴油发
动机上。
同样，柴油发动机油也不能用于汽油发动机上。
不同牌
号的机油不得混用。
(2)质量等级较高的机油可替代质量等级较低的机油，
反之则不能。
(3)经常检查机油的液面高度。
检查时应使发动机处于
水平位置，发动机停转几分钟后再进行，机油标尺上的油痕应在
max与rain之间。
(4)注意车辆使用地区的气温变化，及时换用温度等级
适宜的机油。
在满足使用要求的前提下，机油的粘度应尽可能选
择小一些。
(5)适时(定期或按质)换油，可按车辆使用说明书或该
车型规定的换油里程要求换油。
(6)严防水分、杂质等污染润滑油。
【课堂小结】
滑系的基本作用就是将清洁的压力和温度适宜的机油不断
地供到各零件的磨擦表面。
以起到减少零件磨擦和磨损的润滑作
用。
现代汽车发动机多采用压力润滑与飞溅润滑相结合的综合润
滑方式。
润滑油滤清方式通常有三种型式全流式、分流式、并用
式。
润滑系一般由机油泵、油底壳、润滑油道、润滑油管、机油
滤清器、阀类、机油散热器、机油压力表、温度表、机油标尺等
组成。
汽车发动机润滑系所用的润滑剂包括润滑油(简称机油)和
润滑脂两种。
【布置作业】
板书设计教学随笔
一、润滑系的作用
二、发动机的润滑方式及润滑系的组成
1、压力润滑
2、飞溅润滑
三、润滑油滤清方式
四、润滑系组成
五、润滑剂的种类及选用
润滑系在汽车行驶中起着不可或缺的作用，同学们必须掌握。
