护套线配线操作工艺

SGBZ-0626 塑料护套线配线施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的塑料护套线明配线工程。

2、施工准备2.1材料要求：2.1.1塑料护套线：导线的规格、型号必须符合设计要求，并有出厂合格证。

2.1.2螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

2.1.31C安全型压线帽有关要求见《SGBZ-0623 管内穿绝缘导线安装施工工艺标准》2.1.5条有关内容。

2.1.4套管：套管有铜套管、铝磁疗管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。

2.1.5接线端子（俗称接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。

2.1.6辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。

2.2主要机具：2.2.1铅笔、卷尺、水平尺、线坠、水桶、灰铲、粉线袋。

2.2.2常用电工工具、手锤、錾子、钢锯、锯条，手电钻、冲击钻（电锤）。

2.2.3兆欧表、万用表、工具袋、工具箱，高凳等。

2.3作业条件2.3.1配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过墙管。

2.3.2内装修工程全部结束。

3、操作工艺3.1工艺流程：弹线定位——预埋木砖保护（预埋塑料胀管）——护套线配线——导线连结——线路检查、绝缘摇测。

3.2弹线定位时，塑料护套配线应符合以下规定：3.2.1线卡距离木台、接线盒及转角处不得大于50mm。

线卡最大间距为300mm，间距均匀，允许偏差5mm。

3.2.2线路与其它管道相遇时，应加套保护管助且绕行；与它管道之间的最小距离见3—1、表3-2所示。

3.3预埋木砖和保护管。

3.4弹线定位。

3.5安装塑料胀管。

3.6护套线配线：根据原先预埋好的木砖和塑料胀管的位置，弹出粉线，确定固定档距。

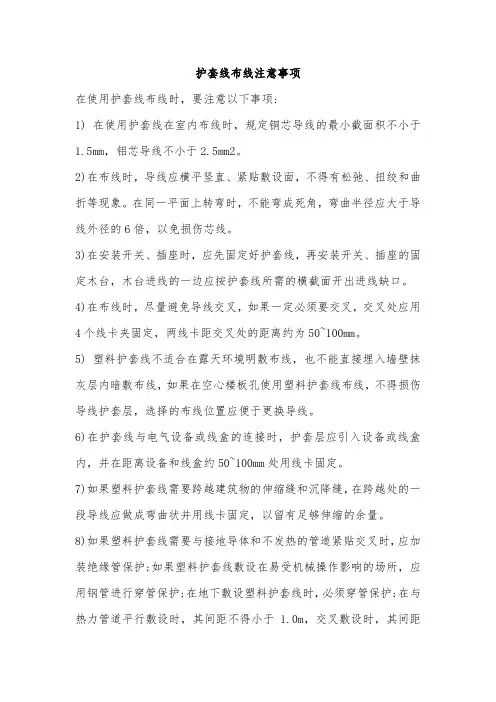

护套线布线注意事项
在使用护套线布线时，要注意以下事项:
1) 在使用护套线在室内布线时，规定铜芯导线的最小截面积不小于
1.5mm，铝芯导线不小于
2.5mm2。

2)在布线时，导线应横平竖直、紧贴敷设面，不得有松弛、扭绞和曲折等现象。

在同一平面上转弯时，不能弯成死角，弯曲半径应大于导线外径的6倍，以免损伤芯线。

3)在安装开关、插座时，应先固定好护套线，再安装开关、插座的固定木台，木台进线的一边应按护套线所需的横截面开出进线缺口。

4)在布线时，尽量避免导线交叉，如果一定必须要交叉，交叉处应用4个线卡夹固定，两线卡距交叉处的距离约为50~100mm。

5) 塑料护套线不适合在露天环境明敷布线，也不能直接埋入墙壁抹灰层内暗敷布线，如果在空心楼板孔使用塑料护套线布线，不得损伤导线护套层，选择的布线位置应便于更换导线。

6)在护套线与电气设备或线盒的连接时，护套层应引入设备或线盒内，并在距离设备和线盒约50~100mm处用线卡固定。

7)如果塑料护套线需要跨越建筑物的伸缩缝和沉降缝，在跨越处的一段导线应做成弯曲状并用线卡固定，以留有足够伸缩的余量。

8)如果塑料护套线需要与接地导体和不发热的管道紧贴交叉时，应加装绝缘管保护;如果塑料护套线敷设在易受机械操作影响的场所，应用钢管进行穿管保护;在地下敷设塑料护套线时，必须穿管保护;在与热力管道平行敷设时，其间距不得小于 1.0m，交叉敷设时，其间距
不得小于0.2m，否则必须对护套线进行隔热处理。

9)塑料护套线严禁直接敷设在建筑物的顶棚内，以免发生火灾。

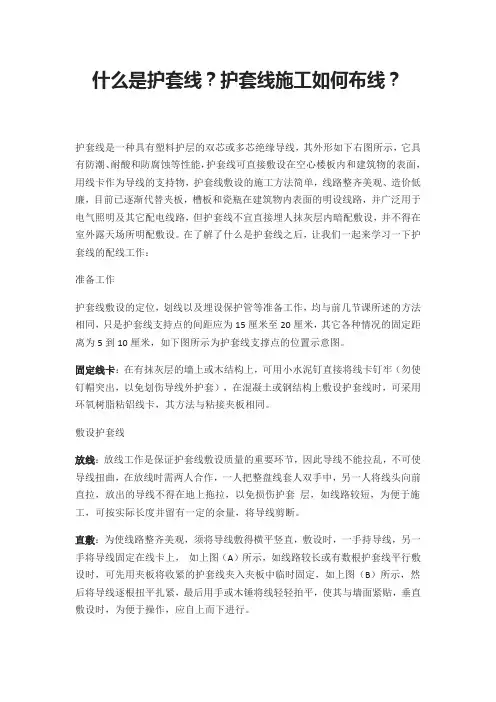

什么是护套线？护套线施工如何布线？护套线是一种具有塑料护层的双芯或多芯绝缘导线，其外形如下右图所示，它具有防潮、耐酸和防腐蚀等性能，护套线可直接敷设在空心楼板内和建筑物的表面，用线卡作为导线的支持物，护套线敷设的施工方法简单，线路整齐美观、造价低廉，目前已逐渐代替夹板，槽板和瓷瓶在建筑物内表面的明设线路，并广泛用于电气照明及其它配电线路，但护套线不宜直接埋人抹灰层内暗配敷设，并不得在室外露天场所明配敷设。

在了解了什么是护套线之后，让我们一起来学习一下护套线的配线工作：准备工作护套线敷设的定位，划线以及埋设保护管等准备工作，均与前几节课所述的方法相同，只是护套线支持点的间距应为15厘米至20厘米，其它各种情况的固定距离为5到10厘米，如下图所示为护套线支撑点的位置示意图。

固定线卡：在有抹灰层的墙上或木结构上，可用小水泥钉直接将线卡钉牢（勿使钉帽突出，以免划伤导线外护套），在混凝土或钢结构上敷设护套线时，可采用环氧树脂粘铝线卡，其方法与粘接夹板相同。

敷设护套线放线：放线工作是保证护套线敷设质量的重要环节，因此导线不能拉乱，不可使导线扭曲，在放线时需两人合作，一人把整盘线套人双手中，另一人将线头向前直拉，放出的导线不得在地上拖拉，以免损伤护套层，如线路较短，为便于施工，可按实际长度并留有一定的余量，将导线剪断。

直敷：为使线路整齐美观，须将导线敷得横平竖直，敷设时，一手持导线，另一手将导线固定在线卡上，如上图（A）所示，如线路较长或有数根护套线平行敷设时，可先用夹板将收紧的护套线夹入夹板中临时固定，如上图（B）所示，然后将导线逐根扭平扎紧，最后用手或木锤将线轻轻拍平，使其与墙面紧贴，垂直敷设时，为便于操作，应自上而下进行。

线卡夹持护套线的操作如下图所示（如果是带钢钉线卡则直接压线装订即可），敷设中应边操作边检查，及时纠正偏斜扭曲。

弯敷：护套线在同一墙面转弯时，必须保持相应垂直，弯曲导线要均匀，弯曲半径不应小于护套线规格的3~6倍。

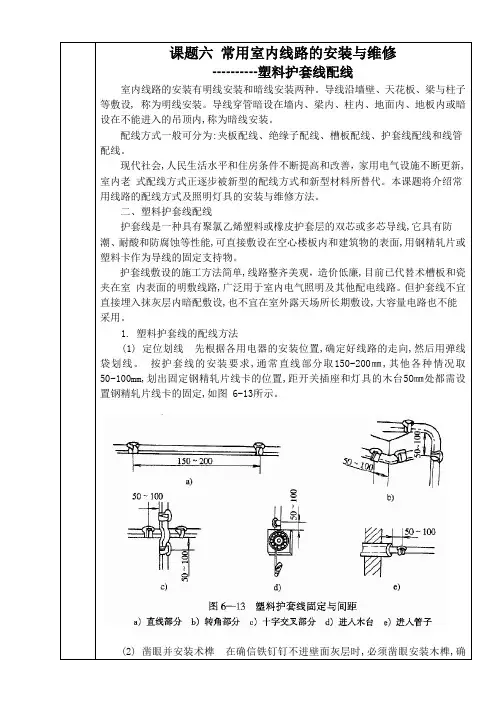

(2) 凿眼并安装术榫在确信铁钉钉不进壁面灰层时,必须凿眼安装木榫
可沿线路走向在固定点直接用钉子将线卡钉牢。

在砖结构上,可
但在转角、分支、进木台和进用电器处应预埋木榫。

若线
可用环氧树脂或其他合适的粘合剂固定钢精轧片
对截面较大的护套线,为了敷直,可在直线部分两端各上一副瓷夹。

先把护套线一端固定在瓷夹中,然后勒直并在另一端收紧护套线,再固定到另一副瓷夹中,两副瓷夹之间护套线按挡距固定在钢精轧片线卡上,如图6-15b所示。

(6) 钢精轧片线卡的夹持护套线均置于钢精轧片的钉孔位后, 可按图6-16
所示方法用钢精轧片线卡夹持护套线。

护套线转弯时,用手将导线勒平服贴后,弯曲成型,再嵌入钢精轧片线卡,折弯
光通量（色温
光衰
显色指数（寿命。

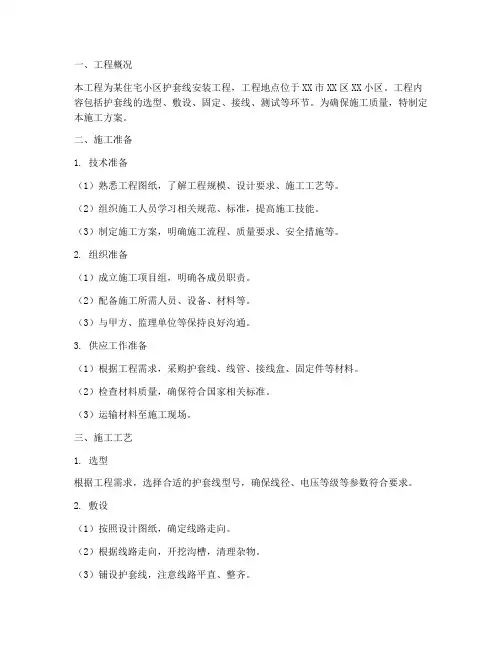

一、工程概况本工程为某住宅小区护套线安装工程，工程地点位于XX市XX区XX小区。

工程内容包括护套线的选型、敷设、固定、接线、测试等环节。

为确保施工质量，特制定本施工方案。

二、施工准备1. 技术准备（1）熟悉工程图纸，了解工程规模、设计要求、施工工艺等。

（2）组织施工人员学习相关规范、标准，提高施工技能。

（3）制定施工方案，明确施工流程、质量要求、安全措施等。

2. 组织准备（1）成立施工项目组，明确各成员职责。

（2）配备施工所需人员、设备、材料等。

（3）与甲方、监理单位等保持良好沟通。

3. 供应工作准备（1）根据工程需求，采购护套线、线管、接线盒、固定件等材料。

（2）检查材料质量，确保符合国家相关标准。

（3）运输材料至施工现场。

三、施工工艺1. 选型根据工程需求，选择合适的护套线型号，确保线径、电压等级等参数符合要求。

2. 敷设（1）按照设计图纸，确定线路走向。

（2）根据线路走向，开挖沟槽，清理杂物。

（3）铺设护套线，注意线路平直、整齐。

3. 固定（1）根据线路长度，计算固定件间距。

（2）在固定件上打孔，安装固定件。

（3）将护套线固定在固定件上，确保牢固。

4. 接线（1）根据设计图纸，确定接线位置。

（2）在接线盒内安装接线端子。

（3）将护套线与接线端子连接，确保接触良好。

5. 测试（1）使用万用表测试线路电压，确保电压稳定。

（2）检查线路绝缘性能，确保绝缘良好。

（3）测试线路通断，确保线路畅通。

四、质量要求1. 护套线安装应严格按照设计图纸和规范要求进行。

2. 线路平直、整齐，固定牢固。

3. 接线端子接触良好，绝缘性能合格。

4. 线路通断正常，电压稳定。

五、安全措施1. 施工人员必须佩戴安全帽、手套等防护用品。

2. 施工现场设置警示标志，防止人员误入。

3. 施工过程中，注意防止触电、火灾等安全事故。

4. 严格遵守国家相关法律法规，确保施工安全。

六、施工进度1. 施工准备：5天2. 护套线敷设：10天3. 接线：5天4. 测试：2天5. 工程验收：2天总计：24天七、注意事项1. 施工过程中，注意保护地下管线、设施等。

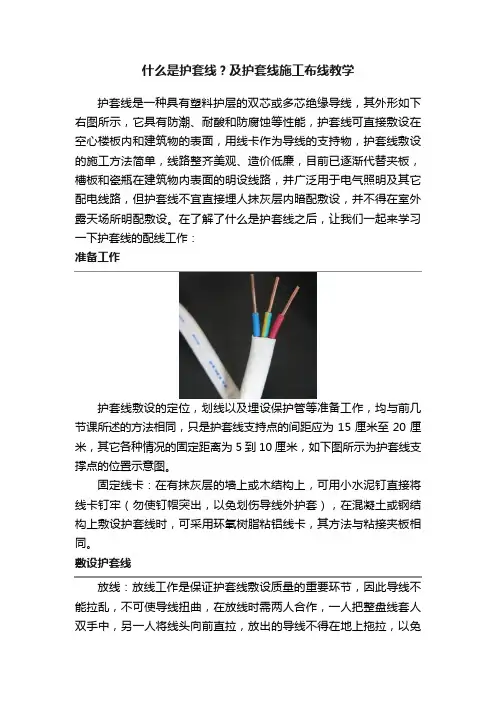

什么是护套线？及护套线施工布线教学护套线是一种具有塑料护层的双芯或多芯绝缘导线，其外形如下右图所示，它具有防潮、耐酸和防腐蚀等性能，护套线可直接敷设在空心楼板内和建筑物的表面，用线卡作为导线的支持物，护套线敷设的施工方法简单，线路整齐美观、造价低廉，目前已逐渐代替夹板，槽板和瓷瓶在建筑物内表面的明设线路，并广泛用于电气照明及其它配电线路，但护套线不宜直接埋人抹灰层内暗配敷设，并不得在室外露天场所明配敷设。

在了解了什么是护套线之后，让我们一起来学习一下护套线的配线工作：准备工作护套线敷设的定位，划线以及埋设保护管等准备工作，均与前几节课所述的方法相同，只是护套线支持点的间距应为15厘米至20厘米，其它各种情况的固定距离为5到10厘米，如下图所示为护套线支撑点的位置示意图。

固定线卡：在有抹灰层的墙上或木结构上，可用小水泥钉直接将线卡钉牢（勿使钉帽突出，以免划伤导线外护套），在混凝土或钢结构上敷设护套线时，可采用环氧树脂粘铝线卡，其方法与粘接夹板相同。

敷设护套线放线：放线工作是保证护套线敷设质量的重要环节，因此导线不能拉乱，不可使导线扭曲，在放线时需两人合作，一人把整盘线套人双手中，另一人将线头向前直拉，放出的导线不得在地上拖拉，以免损伤护套层，如线路较短，为便于施工，可按实际长度并留有一定的余量，将导线剪断。

直敷：为使线路整齐美观，须将导线敷得横平竖直，敷设时，一手持导线，另一手将导线固定在线卡上，如上图（A）所示，如线路较长或有数根护套线平行敷设时，可先用夹板将收紧的护套线夹入夹板中临时固定，如上图（B）所示，然后将导线逐根扭平扎紧，最后用手或木锤将线轻轻拍平，使其与墙面紧贴，垂直敷设时，为便于操作，应自上而下进行。

线卡夹持护套线的操作如下图所示（如果是带钢钉线卡则直接压线装订即可），敷设中应边操作边检查，及时纠正偏斜扭曲。

弯敷：护套线在同一墙面转弯时，必须保持相应垂直，弯曲导线要均匀，弯曲半径不应小于护套线规格的3~6倍。

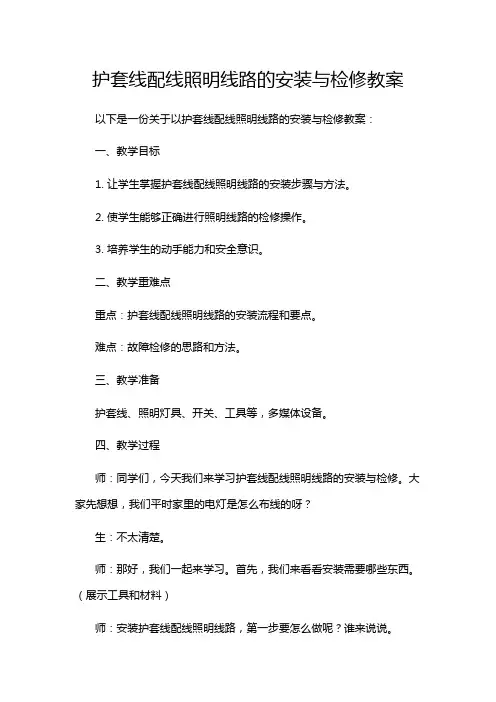

护套线配线照明线路的安装与检修教案以下是一份关于以护套线配线照明线路的安装与检修教案：一、教学目标1. 让学生掌握护套线配线照明线路的安装步骤与方法。

2. 使学生能够正确进行照明线路的检修操作。

3. 培养学生的动手能力和安全意识。

二、教学重难点重点：护套线配线照明线路的安装流程和要点。

难点：故障检修的思路和方法。

三、教学准备护套线、照明灯具、开关、工具等，多媒体设备。

四、教学过程师：同学们，今天我们来学习护套线配线照明线路的安装与检修。

大家先想想，我们平时家里的电灯是怎么布线的呀？生：不太清楚。

师：那好，我们一起来学习。

首先，我们来看看安装需要哪些东西。

（展示工具和材料）师：安装护套线配线照明线路，第一步要怎么做呢？谁来说说。

生：是不是要先规划线路呀？师：对啦，非常棒！那我们规划好线路后呢？生：就开始布线吧。

师：没错，布线的时候要注意什么呢？（引导学生回答一些要点）师：好，下面大家分组，开始动手安装吧。

（学生操作，老师巡视指导）师：都安装得差不多了吧，那如果线路出了问题，我们怎么检修呢？生：先看看哪里坏了呀。

师：对，那具体怎么看呢？我们可以用一些方法来检测。

（讲解常见的检修方法和步骤）师：大家都明白了吧，那我们来模拟一个故障，看看能不能修好。

（设置故障，学生检修）五、教学反思通过这次教学，学生们较好地掌握了护套线配线照明线路的安装与检修方法，但在教学过程中，对于一些细节的讲解还可以更深入，让学生理解得更透彻。

在今后的教学中，要更加注重与学生的互动，及时了解学生的掌握情况，以便更好地调整教学策略。

护套线配线工程(一)依据标准应符合国家标准GB50258-96《电气装置安装工程1KV及以下配线工程施工及验收规范》GBJ303-88《建筑安装工程质量检验评统一标准》(二)保证项目1.导线间和导线对地电阻必须大于0.5MΩ。

2.导线严禁有扭绞、死弯，绝缘层损坏及护套断裂等缺陷。

3.塑料护套线严禁直接埋入抹灰层内敷设。

(三)基本要求1.塑料护套线可以直接敷设在建筑物表面，不应直接埋入抹灰层内暗敷设及不得在室外露天场所明配敷设2.塑料护套线严禁直接放在吊顶内和护板墙以及抹灰板条墙内敷设3.塑料护套线宜适用于明敷或穿管暗敷4.塑料护套线明配时，导线应横平竖直，不应有松弛，扭绞和曲折现象5.塑料护套线明配时，线卡的固定点距离应根据导线截面大小而定，一般为100-200mm左右。

6.塑料护套线在终端，转弯和进入接线盒（箱）或与设备、器具连接时，护套层应引入接线盒（箱）内或设备、器具内均应装设线卡固定，线卡与终端、转弯中点、电气器具或接线盒边缘的距离为50-100mm7.塑料护套线弯曲时，不得损伤护套和芯线的绝缘层，弯曲半径不得小于导线外径的3倍8.塑料护套线明配时，中间接头和分支连接处应装设分线盒，分线盒固定应牢固，在多尘和潮湿的场所应用密闭式分线盒。

9.塑料护套线进入接线盒或与电气器具连接时，护套线应引入盒内150-200mm10.暗配在空心楼板板孔内料护套线或加套塑料护层的绝缘导线，并应符合下列要求⑴穿入导线前应将管孔内的积水，杂物清理干净⑵穿入导线时，不得损伤导线的护套层，并能便于更换导线⑶导线在板孔内不得有接头，分支接头应放在接线盒内连接11.护套线穿过梁、墙、楼板和跨越线路等处应有保护管，跨越建筑物沉降缝的导线两端应固定可靠，并在缝隙间留有适当余量12.护套线与接地导体或不发热等的紧贴交叉处，应加套绝缘保护管，敷设在易受机械损伤场所的塑料护套线，应敷设钢管保护(四)允许偏差1.固定间距：5mm2.水平或垂直段敷设的直线段平直度: 5mm垂直度: 5mm3.最小弯曲半径≥3b （b为平弯时的线厚度或侧弯时护套线的宽度）4.明配线与蒸汽管道距离: 平行＞1000 (500)mm交叉＞300 mm与暖、热水管道距离：平行＞300(200)mm交叉＞100mm与通风、上下水压缩空气管道距离平行＞200mm交叉＞100mm（括号内为管道下面数据，若达不到上述距离可采取隔热层）5．与煤气管道应符合设计规范规定。

课程名称电工实训授课课题护套线配电电路的安装课次授课专业班级教学目标知识目标技能（能力）目标素质目标1.培养学生“标准规范操作，安全文明生产”的理念。

2.提升学生维修电工技能水平与素质。

3.树立企业“6S管理”意识。

教学要点教学重点教学难点课型技能实践课课时小时教法与学法（教具）教、学、做一体化课后作业填写实训报告册教学后记授课教师邓翅飞备课时间年月日主要教学步骤与内容教师活动学生活动时间分配一：电路原理图：二：布置及接线图：三关于护套线配线的工艺要求：塑料护套线是一种具有聚氯乙稀塑料护套的双芯线或多芯导线，具有防潮、耐酸防腐蚀等性能，可直接敷设在空心楼板和建筑的表面，用钢精扎片或线卡作为导线的固定支持物，广泛用于室内照明及其他配电线路。

配线方法：1 定位划线：根据用电器件安装位置，确定好线路走向，用弹线袋划线；2 确定线卡的位置：直线部分：间隔150——200cm ，其他各种情况间隔：50——100cm ，划定线卡的位置；3 凿眼安装木榫（钢钉、铁钉钉不进的地方}；4 钢精扎片或线卡固定，钢精扎片有0 1 2 3 4 好五种号越大，长度越长，室内一般用0好和1 好；5 放线：两人合作，一人把整盘线套入手中，另一人将线头套向前拉，注意：导线不要拉乱，不可使导线产生扭曲现象；导线不要放在地上拖拉，以免损伤护套层；按实际长度需要，留有一定余量，将导线剪断，以便于操作；6 敷设：横平竖直，一只手拉紧导线，另一只手将导线固定在钢精扎片上（或用线卡固定）；四注意事项：1 护套线截面的选择：室内：铜芯线不小于0。

5 ；室外：不小于1 ；铝芯线：不小于1。

5 ；不小于2。

5 。

2 护套线的保护：敷设时不得与接地体或发热管道接近，当接近或交叉时，要加强绝缘隔热；容易机械损伤的部位，穿钢管（现在有专用塑料管）保护；不宜直接埋人入抹灰层；若走明线{要走暗线可穿管}，不宜在室外露天场所长期敷设；大容量电路不宜采用；3 线路高度要求：离地面最小高度不应小于500mm ；在穿越楼板及离地面高度低于150 mm 时，应穿管保护。
