配线基本知识

家庭用电接线常识大全
家庭用电接线是我们日常生活中必不可少的一部分，正确的接
线对于家庭电气安全至关重要。

以下是家庭用电接线常识的大全：
1. 了解电路结构，家庭用电通常包括主线路、分支线路和插座
线路。

主线路从电表进入家庭，分支线路连接到主线路，而插座线
路则连接到分支线路。

了解这些结构有助于正确理解家庭用电接线
的基本原理。

2. 接线颜色，在家庭用电中，通常使用三种颜色的电线，蓝色
代表中性线，棕色代表火线，黄绿色代表接地线。

正确连接这些电
线至关重要，以确保电路的正常运行和安全性。

3. 接线工具，在进行家庭用电接线时，需要使用一些专门的工具，如螺丝刀、剥线钳、绝缘胶带等。

这些工具有助于确保接线的
稳固和安全。

4. 接线规范，家庭用电接线需要按照国家标准和安全规范进行。

正确的接线方法可以避免电路短路、漏电等安全隐患，保障家庭用
电的安全。

5. 插座安装，在安装插座时，需要确保火线、零线和接地线连接正确，同时要使用防护盖和保护装置，以防止触电事故的发生。

6. 负载均衡，在家庭用电中，需要合理规划电器的用电位置，避免同一回路上负载过重，导致过载和安全隐患。

7. 定期检测，家庭用电接线需要定期检测，以确保电线、插座和开关的正常运行。

定期检测可以及时发现潜在的安全问题，保障家庭用电的安全。

总之，家庭用电接线是一项需要谨慎对待的工作，正确的接线方法和规范操作对于家庭用电的安全至关重要。

希望以上信息对你有所帮助，如果你还有其他问题，欢迎继续提问。

配电线路基础知识配电线路是将电能分配到不同的设备的系统，它的基本知识对于维护电力设备非常重要。

本文将着重介绍配电线路的基本知识，包括基本概念、线路保护、配电设备及其他安全措施。

首先，让我们来了解一下配电线路的基本概念。

配电线路是指将高压电能分配到低压设备的配线系统。

它通常由保护装置、配电装置及控制装置组成。

保护装置的作用是保护系统免受电气短路、过载、漏电等影响，配电装置的作用是将高压电源分配到相应的负载设备，而控制装置则用于控制和监控配电系统。

特别是，配电装置也可以分为配电变压器、穿墙母线、穿墙线管等。

其次，线路保护是配电系统的一个重要组成部分。

它旨在在电力系统受到外界因素影响时保护系统并释放电力系统中的过载能量，以防止整个系统被损坏。

线路保护有很多种形式，包括断路器、漏电保护器、穿墙母线等。

第三，配电设备的安全性是配电系统的重要组成部分。

它们在使用过程中有许多安全措施，包括气体保护、母线标签、严格的安装规范等，都可以有效地保护配电设备，使其使用寿命更长。

此外，安装和维护过程中也需要严格遵守安全规范，以防止出现意外的伤害。

最后，在开发和应用配电系统时，必须遵守严格的安全措施，以确保工作环境安全。

在操作和维护过程中，可以采取有效的措施，如穿线安全、工具安全等，以防止各种意外伤害的发生。

此外，还要确保系统和设备的定期维护，以防止发生过载现象，确保系统安全运行。

总结起来，配电线路基本知识包括基本概念、线路保护、配电设备及其他安全措施。

在建设和应用配电系统时，必须采取有效措施，以确保系统安全运行。

只有这样，才能使配电系统长期稳定可靠，为社会发展贡献力量。

康普超五类配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互边或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。

配线架一般分为数据网络配线架和110语音配线架两种。

1．康普超五类配线架据配线架都是安装在19in（19英寸）标准机柜上的，主要有康普超五类24口配线架和康普超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。

结构上看数据配线架有固定端口配线架和模块化配线架两种结构。

固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。

模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。

2．110配线架110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。

110配线架有25对、50对、100对、300对多种规格。

110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。

这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。

110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D 型和接插式的110P型。

（1）110A型配线架110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。

康普超五类配线架的作用配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

低压电器配线标准包括以下内容：
1. 走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类会集，单层平行密排或成束，应紧贴敷设面。

2. 导线长度应尽或许短，可水平架空跨过，如两个元件线圈之间、连线主触头之间的连线等，在留有必定余量的状况下可不紧贴敷设面。

3. 同一平面的导线应凹凸一同或前后一同，不能交叉。

当有必要交叉时，可水平架空跨过，但有必要归于走线合理。

4. 布线应横平竖直，改换走向应笔直90度角;。

5. 手工布线时，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。

6. 导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件、同一回来的不同接点的导线间距离保持一致。

7. 一个接线端子上的连接导线不得超过两根。

8. 布线时，严禁损伤线芯和导线绝缘。

9. 导线截面不同时，应将截面大的放在下层，截面小的放在下层。

10. 如果线路简单可不套编码套管。

以上是低压电器配线标准的主要内容，供您参考，建议咨询专业人士获取更准确的信息。

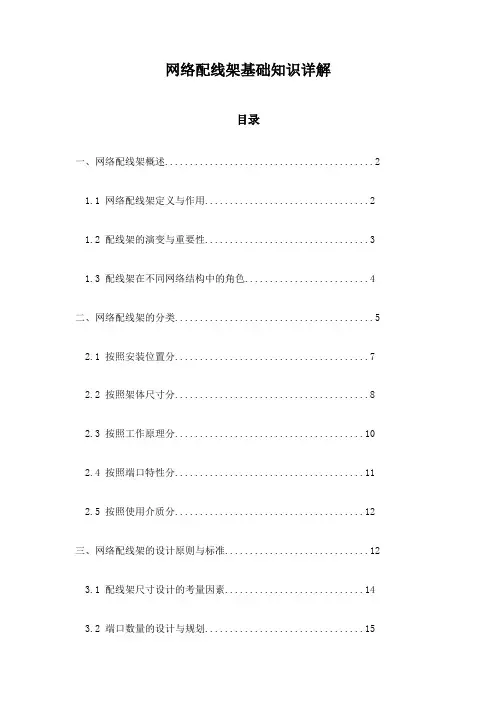

网络配线架基础知识详解目录一、网络配线架概述 (2)1.1 网络配线架定义与作用 (2)1.2 配线架的演变与重要性 (3)1.3 配线架在不同网络结构中的角色 (4)二、网络配线架的分类 (5)2.1 按照安装位置分 (7)2.2 按照架体尺寸分 (8)2.3 按照工作原理分 (10)2.4 按照端口特性分 (11)2.5 按照使用介质分 (12)三、网络配线架的设计原则与标准 (12)3.1 配线架尺寸设计的考量因素 (14)3.2 端口数量的设计与规划 (15)3.3 散热与温度管理的标准 (16)3.4 电气安全与EMC标准的遵循 (17)3.5 端口特性的选择与未来升级的考量 (18)四、网络配线架的安装与布线 (19)4.1 安装前的准备与工具 (21)4.2 配线架的基础安装步骤 (21)4.3 布线的基本原则与最佳实践 (22)4.4 网络布线美学的考量 (23)4.5 维护与保险丝的保护措施 (25)五、网络配线架的维护与管理 (25)5.1 日常维护与检查项目 (27)5.2 故障诊断与修复 (28)5.3 文档管理与 (29)5.4 生命周期管理与更新换代 (31)六、先进的网络配线架技术与应用 (32)6.1 动态配线管理技术 (33)6.2 智能配线架与软件集成 (35)6.3 迁移至云计算与网络虚拟化 (37)6.4 自动化与机器人技术在配线架维护中的应用 (39)七、典型网络配线架品牌与型号比较 (40)7.1 全球著名配线架品牌概览 (41)7.2 常用网络配线架型号及其特性比较 (42)7.3 用户评价、费用对比及选购建议 (44)一、网络配线架概述在现代通信和网络基础设施中，网络配线架扮演着至关重要的角色。

它是连接各个网络设备的关键组件，负责实现信号的传输和分配。

网络配线架不仅提供了物理上的连接，还确保了数据传输的高效性和稳定性。

网络配线架，又称配线柜或配线系统，是用于汇聚、分配和管理网络线路的硬件设备。

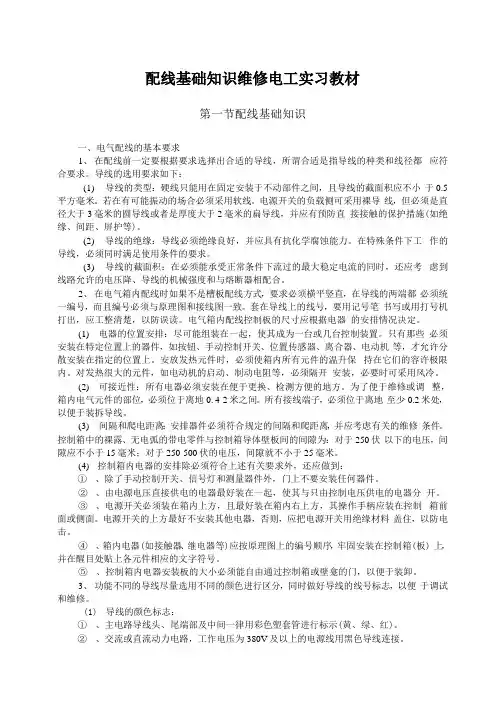

配线基础知识维修电工实习教材第一节配线基础知识一、电气配线的基本要求1、在配线前一定要根据要求选择出合适的导线，所谓合适是指导线的种类和线径都应符合要求。

导线的选用要求如下：(1)导线的类型：硬线只能用在固定安装于不动部件之间，且导线的截面积应不小于0.5平方毫米。

若在有可能振动的场合必须采用软线。

电源开关的负载侧可采用裸导线，但必须是直径大于3毫米的圆导线或者是厚度大于2毫米的扁导线，并应有预防直接接触的保护措施(如绝缘、间距、屏护等)。

(2)导线的绝缘：导线必须绝缘良好，并应具有抗化学腐蚀能力。

在特殊条件下工作的导线，必须同时满足使用条件的要求。

(3)导线的截面积：在必须能承受正常条件下流过的最大稳定电流的同时，还应考虑到线路允许的电压降、导线的机械强度和与熔断器相配合。

2、在电气箱内配线时如果不是槽板配线方式，要求必须横平竖直，在导线的两端都必须统一编号，而且编号必须与原理图和接线图一致。

套在导线上的线号，要用记号笔书写或用打号机打出，应工整清楚，以防误读。

电气箱内配线控制板的尺寸应根据电器的安排情况决定。

(1)电器的位置安排：尽可能组装在一起，使其成为一台或几台控制装置。

只有那些必须安装在特定位置上的器件，如按钮、手动控制开关、位置传感器、离合器、电动机等，才允许分散安装在指定的位置上。

安放发热元件时，必须使箱内所有元件的温升保持在它们的容许极限内。

对发热很大的元件，如电动机的启动、制动电阻等，必须隔开安装，必要时可采用风冷。

(2)可接近性：所有电器必须安装在便于更换、检测方便的地方。

为了便于维修或调整，箱内电气元件的部位，必须位于离地0. 4-2米之间。

所有接线端子，必须位于离地至少0.2米处，以便于装拆导线。

(3)间隔和爬电距离：安排器件必须符合规定的间隔和爬距离，并应考虑有关的维修条件。

控制箱中的裸露、无电弧的带电零件与控制箱导体壁板间的间隙为：对于250伏以下的电压，间隙应不小于15毫米；对于250-500伏的电压，间隙就不小于25毫米。

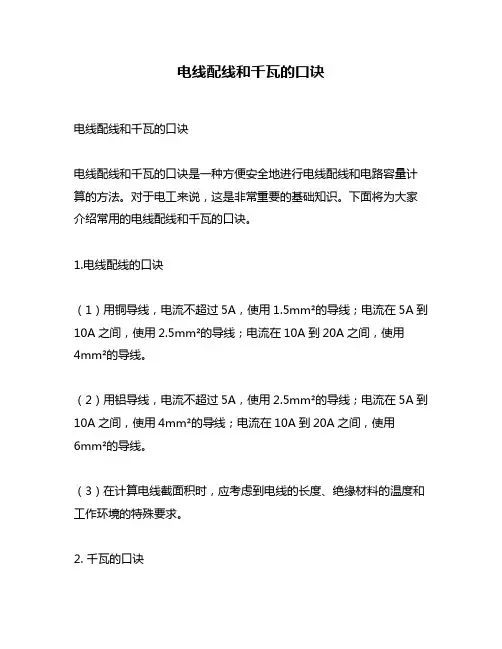

电线配线和千瓦的口诀
电线配线和千瓦的口诀
电线配线和千瓦的口诀是一种方便安全地进行电线配线和电路容量计算的方法。

对于电工来说，这是非常重要的基础知识。

下面将为大家介绍常用的电线配线和千瓦的口诀。

1.电线配线的口诀
（1）用铜导线，电流不超过5A，使用1.5mm²的导线；电流在5A到10A之间，使用2.5mm²的导线；电流在10A到20A之间，使用
4mm²的导线。

（2）用铝导线，电流不超过5A，使用2.5mm²的导线；电流在5A到10A之间，使用4mm²的导线；电流在10A到20A之间，使用
6mm²的导线。

（3）在计算电线截面积时，应考虑到电线的长度、绝缘材料的温度和工作环境的特殊要求。

2. 千瓦的口诀
（1）千瓦是电路容量的常用单位，1千瓦=1000瓦特。

（2）对于家庭用电，常用的电器功率在300瓦到1000瓦之间，因此在进行电路设计时，可以选择10A到20A的保险丝。

（3）识别不同的电器功率，可以通过查看电器标签或使用电表进行测试。

（4）在进行电路设计时，应根据电器的功率需求来选择继电器、保险丝和插座等元件。

总之，使用正确的电线和千瓦口诀可以确保电路的安全性和稳定性，同时也能够帮助电工在电路设计和维护过程中更加方便快捷地进行操作。

建议大家平时多进行实践操作，并加强对电线配线和千瓦口诀相关知识的学习掌握。

建筑电气知识：室内配线的一般规定是什么[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!（1）配线的布置及其导线型号、规格应符合设计规定。

配线工程施工中，当无设计规定时，导线最小截面应满足机械强度的要求。

（2）所用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设环境条件。

低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MΩ。

（3）配线工程施工中，室内外绝缘导线之间和对地的最小距离应符合表9.6的规定。

（4）为了减少由于导线接头质量不好引起各种电气事故，导线敷设时，应尽量避免接头。

护套线明敷、线槽配线、管内配线、配电屏内配线不应有接头。

（5）各种明配线应垂直和水平敷设，且要求横平竖直。

一般导线水平高度不应小于2.5m;垂直敷设不应低于1.8m，否则应加管槽保护，以防机械损伤。

（6）当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄、绿相间色；零线用淡蓝色；相线用：L1相用黄色；L2相用绿色；L3相用红色。

（7）为了防止火灾和触电等事故发生，在顶棚内由接线盒引向器具的绝缘导线，应采用可挠金属电线保护管或金属软管等保护，导线不应有裸露部分。

（8）照明和动力线路、不同电压、不同电价的线路应分开敷设，以方便计价、维修和检查。

每条线路标记应清晰，编号准确。

（9）管、槽配线，应采用绝缘电线和电缆。

在同一根管、槽内的导线都应具有与最高标称电压回路绝缘相同的绝缘等级。

（10）入户线在进墙的一段应采用额定电压不低于500V的绝缘导线；穿墙保护管的外侧，应有防水弯头，且导线应弯成滴水弧状后方可引入室内。

（11）为了有良好的散热效果，管内配线其导线的总截面积（包括外绝缘层）不应超过管子内空总截面积的40%。

线槽配线其导线的总截面积（包括外绝缘层）不应超过线槽内空总截面积的60%。

（12）三相照明线路各相负荷宜均匀分配，一般照明每一支路的最大负荷电流、光源数、插座数应符合有关规定。

【专业知识】配线敷设的五种方式是什么？一、隧道式优点：运行维护和检修方便。

缺点：需要大量资金、材料来建设坚固的地下隧道和足够的管道布置空间，建设投资费用较高。

这种方式不适合居民生活小区内采用。

二、缆沟式（明沟式）优点：电缆运行维护和检修方便。

缺点：缆沟建设的投资较大，影响小区内整体布置，而且需要有可靠的排水系统和设备，维护费用较高。

缆沟式电缆敷设方式若用于生活小区或人员集中的场所，有以下几个方面的问题需要注意：1.必须有专用的排水系统，且常年处于良好状态，如多数小区采用明沟方式，排水设备运行维护费用将很高；2.缆沟密封不严，易遭受小动物损坏；3.因住宅区内车辆、人员集中缆沟盖板易损坏；4.如该缆沟属电力部门专用缆沟因盖板的丢失、损坏而导致人身伤害事故，易产生法律纠纷。

三、穿管式优点：容易于施工，遇到交叉管道时，灵活性较高，不影响小区内景观和整体布置，所需费用较低。

缺点：这种方式需要在电缆敷设拐弯处增设检修井，存在不安全因素。

穿管式电缆敷设方式需注意以下问题：1.大截面电缆穿管困难及弯曲半径不易保证；2.管内电缆一旦有损坏，必须整根更换。

3.须增加多根备用穿管。

四、沟槽式（暗沟式）优点：无积水问题，电缆走径有明显标示，沟槽方向具有随意性，不影响小区内景观。

缺点：沟槽式电缆敷设方式不适合用于道路和硬化地面处。

五、直埋式优点：便于施工，不影响整个小区的环境美观、投资少、工期短。

缺点：电缆运行中出现故障检修维护困难，运行维护不利。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
