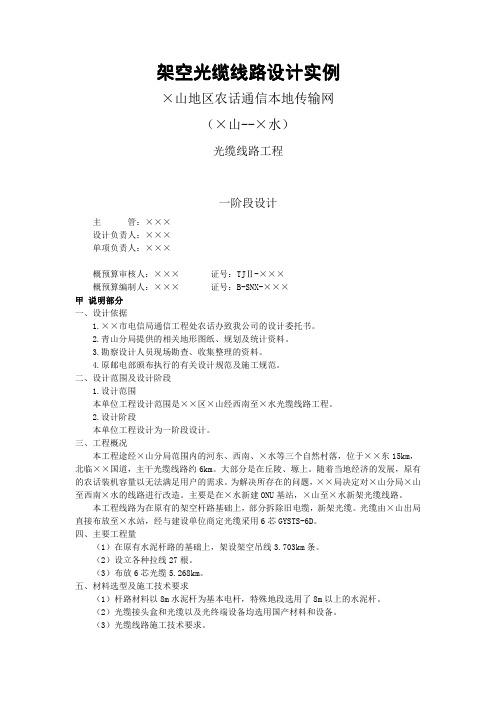

架空光缆线路设计实例×山地区农话通信本地传输网（×山--×水）光缆线路工程一阶段设计主管：×××设计负责人：×××单项负责人：×××概预算审核人：×××证号：TJⅡ-×××概预算编制人：×××证号：B-SNX-×××甲说明部分一、设计依据1.××市电信局通信工程处农话办致我公司的设计委托书。
2.青山分局提供的相关地形图纸、规划及统计资料。
3.勘察设计人员现场勘查、收集整理的资料。
4.原邮电部颁布执行的有关设计规范及施工规范。
二、设计范围及设计阶段1.设计范围本单位工程设计范围是××区×山经西南至×水光缆线路工程。
2.设计阶段本单位工程设计为一阶段设计。
三、工程概况本工程途经×山分局范围内的河东、西南、×水等三个自然村落，位于××东15km，北临××国道，主干光缆线路约6km。
大部分是在丘陵、塬上。
随着当地经济的发展，原有的农话装机容量以无法满足用户的需求。
为解决所存在的问题，××局决定对×山分局×山至西南×水的线路进行改造。
主要是在×水新建ONU基站，×山至×水新架光缆线路。
本工程线路为在原有的架空杆路基础上，部分拆除旧电缆，新架光缆。
光缆由×山出局直接布放至×水站，经与建设单位商定光缆采用6芯GYSTS-6D。
四、主要工程量（1）在原有水泥杆路的基础上，架设架空吊线3.703km条。
（2）设立各种拉线27根。
（3）布放6芯光缆5.268km。
光缆线路工程施工图纸一、工程概述光缆线路工程位于某市市区范围内，全长约10公里，是为满足市区通讯网络建设需要而进行的施工工程。
本工程将在城市主干道旁边地下铺设光缆线路，以提供更加稳定和高速的通讯网络服务。
二、施工范围1.施工路段：本工程施工范围包括主干道以及与之相邻的次干道和支路。
2.施工区域：施工区域主要是路面下方的地下管道和管线空间，需遵守市政规划的相关标准和要求。
三、施工图纸内容1.总平面图：包括工程范围内的主要道路路线、标高、交叉口位置等。
2.纵断面图：显示光缆线路在路面下方的具体布置和深度。
3.水平布置图：展示光缆线路在地下管道中的布置方式和路径。
4.管线标高图：显示光缆线路与地下管线的相对位置和高程。
5.管线施工图：详细描述光缆线路的铺设方式、材料和规格要求。
四、施工工艺1.施工队伍组织：施工队伍应由经验丰富的施工人员组成，严格执行施工计划和工艺要求。
2.施工设备准备：准备相应的挖掘机、铺管机、起重机等施工设备和工具。
3.施工顺序：按照总平面图规定的路线顺序进行挖掘、管道铺设、光缆敷设、封闭等工序。
4.管道保护：在管道铺设过程中，需加强管道保护，防止外力破坏和水泥渗漏。
5.光缆连接：当光缆线路敷设完成后，进行连接和调试工作，确保通讯质量和稳定性。
五、施工安全1.现场安全：施工现场应设置明显的警示标志、防护设施，确保人员和车辆安全。
2.施工通道：保留施工通道，禁止非施工人员和车辆进入施工区域。
3.电缆埋深：光缆线路应根据规定的埋深要求进行铺设，以免被其他施工活动损坏。
4.紧急处理：发生意外事件时，立即采取应急措施和报告相关部门。
光缆线路工程施工图纸已经详细规划和设计，将严格按照施工要求和安全规范进行施工，确保工程顺利进行并达到预期效果。
愿通过我们的努力，为市民提供更加便捷和高效的通讯服务。
