第1章制图的基础知识和技能-第一章第1节绘图工具和用品的使用
二、丁字尺
丁字尺由尺头和尺身构成，主要用来画水平线。使用时，尺头内侧必须靠 紧图板的导边，用左手推动丁字尺上、下移动。尺头尺身导边三、三角板
三角板和丁字尺配合，可画出垂直线、 30° 、60 °、45 °、15 °、75 °等斜线。
三、三角板
三角板和丁字尺配合，可画出垂直线、 30° 、60 °、45 °、15 °、75 °等斜线。
第一章 制图基本知识和技能
工程图样是现代生产中不可缺少的技术资料， 因此，每一个技术工人都必须熟悉和掌握有关制 图的基本知识和技能。
本章将重点介绍绘图工具使用、几何作图方 法和《机械制图》国家标准的有关规定。
一、图板
图板是供铺放、固定图纸用的矩形木板，板面要求平整光滑，左侧为导边， 必须平直。使用时，应注意保持图板的整洁完好。
1
画出1、2、3点的曲线
曲线绘制完成
八、铅笔
铅笔分硬、中、软三种。 标号：6H、5H、4H、3H、 2H、H、HB、B、2B、3B、4B、 5B和6B，共十三种。6H最硬， HB软硬适中,6B最软。 绘制底稿时，建议采用3H 铅笔，描黑时，建议采用HB铅 笔。
九、绘图纸
画图时，将丁字尺尺头 靠紧图板，以丁字尺上边缘 为准，将图纸摆正，然后绷 紧图纸，用胶带纸将其固定 在图板上。
15°
已知线段
75°
过点求作求平作行其线垂直线
已知线段
四、圆规
圆 规 的 使 用
圆规的钢针插脚应使用有平台的 一端，并使肩台与铅芯尖平齐。
针尖扎入圆心，圆规向画线方向倾斜
四、圆规
圆 规 的 使 用
圆规的钢针插脚应使用有平台的 一端，并使肩台与铅芯尖平齐。 针尖扎入圆心，圆规向画线方向倾斜
画大圆时，圆规两脚垂直纸面 加入延伸插杆用双手画较大半径的圆
丁字尺由尺头和尺身构成，主要用来画水平线。使用时，尺头内侧必须靠 紧图板的导边，用左手推动丁字尺上、下移动。尺头尺身导边三、三角板
三角板和丁字尺配合，可画出垂直线、 30° 、60 °、45 °、15 °、75 °等斜线。
三、三角板
三角板和丁字尺配合，可画出垂直线、 30° 、60 °、45 °、15 °、75 °等斜线。
第一章 制图基本知识和技能
工程图样是现代生产中不可缺少的技术资料， 因此，每一个技术工人都必须熟悉和掌握有关制 图的基本知识和技能。
本章将重点介绍绘图工具使用、几何作图方 法和《机械制图》国家标准的有关规定。
一、图板
图板是供铺放、固定图纸用的矩形木板，板面要求平整光滑，左侧为导边， 必须平直。使用时，应注意保持图板的整洁完好。
1
画出1、2、3点的曲线
曲线绘制完成
八、铅笔
铅笔分硬、中、软三种。 标号：6H、5H、4H、3H、 2H、H、HB、B、2B、3B、4B、 5B和6B，共十三种。6H最硬， HB软硬适中,6B最软。 绘制底稿时，建议采用3H 铅笔，描黑时，建议采用HB铅 笔。
九、绘图纸
画图时，将丁字尺尺头 靠紧图板，以丁字尺上边缘 为准，将图纸摆正，然后绷 紧图纸，用胶带纸将其固定 在图板上。
15°
已知线段
75°
过点求作求平作行其线垂直线
已知线段
四、圆规
圆 规 的 使 用
圆规的钢针插脚应使用有平台的 一端，并使肩台与铅芯尖平齐。
针尖扎入圆心，圆规向画线方向倾斜
四、圆规
圆 规 的 使 用
圆规的钢针插脚应使用有平台的 一端，并使肩台与铅芯尖平齐。 针尖扎入圆心，圆规向画线方向倾斜
画大圆时，圆规两脚垂直纸面 加入延伸插杆用双手画较大半径的圆
第一章制图基本知识和技能
四、两面投影图的画法 二、比例
1、术语 2、比例系列
V
a
3、标注方法 不论采用何种比例，图形中所标z 注的尺寸数值
必须是事物的实际大小，与图形的比X 例无关。ax
x
O
y
a
a
H
H
三、字体
1、基本要求：字体点工的整、两笔面画清投楚影、排图列整齐、间隔均匀。
2、字体示例
点的两面投影图是将空间点向两个投 影面作正投影后，将两个投影面展开在同 一个面后得到的。展开时，规定V面不动， H面向下旋转90度。用投影图来表示空间 点，其实质是在同一平面上用点在两个不 同投影面上的投影来表示点的空间位置。
齐全的线段。
2 、中间线段 有定形尺寸，定位尺寸
不完全的线段。
3 、连接线段 只有定形尺寸，缺少定
位尺寸的线段。
三、平面图形的绘制方法和步骤
1、准备工作 准备好需要的绘图仪器和工具，确定选用的图幅 和比例。并分析图形的尺寸，拟定作图方案。
2 、绘制底稿 绘制图幅线、图框线、标题栏，画出图形，并标 注尺寸。
3.用半径为R的圆弧与半径R1和R2的圆弧外 切。
•斜度和锥度
1. 斜度
2. 锥度
•椭圆的画法
四心圆法
同心圆法
§1-4 平面图形的画法
一、平面图形的尺寸分析 1 、定形尺寸 确定形状大小的尺寸。 2 、定位尺寸 确定各组成部分相对
位置的尺寸。
二、平面图形的线段分析
1 、已知线段 定形尺寸和定位尺寸都
铅笔的铅芯有软硬之分，通常分为3H、2H、 H、HB、B、2B、3B。
§1-3 几何作图
等分作图 1.等分线段 常采用试分法. 2.等分圆周和正多边形的作法
第1章 制图的基本知识、基本技能
第一章制图的基本知识和基本技能一、制图基本知识二、几何作图三、绘图方法制图基本知识图纸幅面和格式：基本幅面:A0 、A1、A2、A3、A4 图框格式:留装订边不留装订边图框线用粗实线绘制标题栏：图框的右下角简化标题栏比例：图中图形与其实物相应要素线性尺寸之比原值比例1∶1放大比例5∶1 2∶15×10n∶1 2×10n∶1 1×10n∶1缩小比例1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶1×10n线型粗实线：可见轮廓线。
细实线：尺寸线。
虚线：不可见轮廓线。
细点画线：对称线，轴线。
波浪线：断裂处边界线粗线：宽度b在0.5~2mm细线：宽度b/2尺寸注法1.基本规则(1) 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
（2）图样中(包括技术要求和其他说明)的尺寸，以毫米（mm）为单位时，不需标注单位符号（或名称），如采用其他单位，则应注明相应的单位符号。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
100尺寸线尺寸线终端尺寸界限2.尺寸的组成尺寸线、尺寸界限、尺寸数字和尺寸线终端1203.数字4.尺寸线5.尺寸界线6.尺寸注法示例几何作图根据图形的几何条件，用绘图工具将图形作出来，称为几何作图。
一、等分线段与正多边形二、斜度和锥度斜度：指一直线或平面对另一直线或一平面的倾斜程度，图样中以1：n标注。
锥度：指正圆锥的底圆直径与圆锥高度之比，在图样中常以1：n的形式标注。
三、圆弧连接用已知半径的圆弧来光滑连接已知直线或圆弧光滑连接即相切连接。
要保证相切，必须准确求出连接圆弧的圆心和切点作图步骤：1)求出连接圆弧的圆心2)求出连接点(切点)3)画圆弧O OK 1K 2R轨迹法求圆心RO平面图形的尺寸注法和线段分析平面图形---封闭图形---若干线段(直线,圆弧)相邻线段彼此相交或相切连接一、尺寸分析平面图形中标注的尺寸，必须能唯一确定图形的大小和形状定形尺寸：确定各部分形状大小定位尺寸：确定图形各部分相对位置尺寸基准：标注尺寸的起点二线段分析已知线段：定形，定位尺寸齐全中间线段：定形已知，定位不全连接线段：定形已知，定位没有三、平面图形作图步骤⏹1、定图形基准线，画已知线段⏹2、画中间线段⏹3、画连接线段⏹4、擦去多余图线，按规定线型加深椭圆画法(已知长短轴）DC四心近似画法几何作图XT2-1•1.准备工作:固定图纸，画边框、图框、标题栏等。
机械制图——第一章制图的基本知识与技能精选全文完整版
第一节 制图国家标准
• 五、尺寸标注
一个完整的 尺寸，一般 应由尺寸数 字、尺寸界 限、尺寸线 和尺寸终端 组成
第一节 制图国家标准
• 五、尺寸标注
尺寸界线表示尺寸的度量范围，一般由细实线绘制，并应从图形的 轮廓线、轴线或对称中心线引出，也可用轮廓线、轴线或对称中心 线作尺寸界线。尺寸界线一般应与尺寸线垂直，并各超过尺寸线3~ 4mm，必要时允许倾斜，但两尺寸线必须相互平行
第四节 平面图形的分析和绘图步骤
• 三、平面图形的一般绘图步骤
平面图形绘 制步骤示例
第四节 平面图形的分析和绘图步骤
• 四、平面图形的尺寸标注
平面图形尺寸标注注意要点： ➢标注之前须先分析清楚图中所需标注尺寸 ➢各种结构的尺寸标注要正确，符合国家标注有关规定 ➢图中所有定形尺寸与定位尺寸不能重复，不能遗漏 ➢图中所有尺寸标注须做到合理、清晰
徒手绘图的动作要领: （1）握笔位置要高些，以利于运笔和观察目标； （2）运笔时小手指及手腕不宜紧贴纸面，力求自然用力； （3）绘制短线时用手腕用力，绘制长线时用前臂动作； （4）在两点之间画长线，目光要注视线段的终点，轻轻移 动手臂沿要画的线段方向画至终点。
第五节 徒手绘制草图的方法
• 二、徒手绘图的基本技能
比例
原值比例 比值为1的比例，即1:1 ； 缩小比例 比值小于1的比例，如1:2等； 放大比例 比值大于1的比例，如2:1等。
第一节 制图国家标准
• 二、比例
比例示意图
第一节 制图国家标准
• 二、比例
比例值不是任意选取的，一般应从下表所示的 国家标准GB/T 14690-1993规定的数值中选 取
只有定形尺寸和一个定位尺寸的线段称为中间线段。如图中所
工程制图第1章 制图的基本知识和技能
画线时注意事项 （5）当各种线条重合时，应按粗实线、虚线、点画线 的优先顺序画出。
（6）图线不得与文字、数字或符号重叠、混淆。不可 避免时，应首先保证文字、数字或符号清晰。
（7）除非另有规定，两条平行线之间的最小间隙不得 小于0.7 mm。
图线画法举例
点画线太短,应超 出轮廓线2-5mm
应长画相交
(二) 尺寸的组成
(1) (2) (3) (4) 尺寸界线（细实线） 尺寸线（细实线） 尺寸终端（箭头） 尺寸数字
尺寸界线
尺寸的组成:
(尺寸四要素）
尺寸线
尺寸数字 箭头
尺寸界线超出 尺寸线2－5mm
尺寸线间、尺寸线与轮廓 线间相距约为2倍字高， 并且要大尺寸在外，小尺寸在内。
1. 尺寸界线
轮廓线作尺寸界线
一、图纸幅面和格式（摘自GB/T 14689-1993）
1. 图纸幅面尺寸
图纸的幅面简称图幅，指图纸的大小，是图纸宽度与长度组 成的图面 。 绘制技术图样时，优先采用表中的基本幅面规格尺寸。 必要时， 可以加长幅面。加长幅面是按基本幅面的短边成整数倍增加。 图纸幅面尺寸
841 420 长 方 形 A2 图 纸
φ6
30
正方形结构
12×12 1212
□ 12
□12
★ 表示剖面为正方形结构尺寸时，可在正方形尺寸
数字前加注“□” 符号，或用1212表示。
对称机件
120
20
160
★
当对称机件的图形只画一半或略大于一半时， 尺寸线应略超过对称中心或断裂处的边界线，并 在尺寸线一端画出箭头。
1-2 尺规绘图工具及其使用
中心线作尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴 线或对称中心线处引出，也可利用轮廓线、轴线或 对称中心线作尺寸界线。
制图基本知识与技能
本书由vince上传于世界工厂下载频道
1.4.2 平面图形旳作图环节
(1)绘图前旳准备工作。准备好圆规、铅笔、橡皮等绘图工具和用具；将 图纸用胶带纸固定在图板旳左下方(图纸下方留足放置丁字尺旳位置)。 (2)选百分比、定图幅，画图框及标题栏。根据平面图形旳尺寸大小和复 杂程度，选择百分比并定出图幅旳大小。按国标要求旳幅面尺寸和标题栏 位置，绘制图框和标题栏。 (3)分析图形、绘制底稿。经过尺寸分析与线段分析，拟定作图旳基准线 和绘图顺序。对每一图形应先画基准线，再画主要轮廓线及细部，另外还 需在打底稿阶段就划出尺寸界线和尺寸线。 (4)检验加深。在加深前必须对底稿作仔细检验、改正，直至确认无误。 用铅笔加深旳顺序是：自上而下、自左至右依次画出同一线宽旳图线；先 画曲线后画直线；对于同心圆宜先画小圆后画大圆。画圆时，圆规旳铅芯 应比画相应直线旳铅芯软一号。 (5)标注尺寸。按制图原则旳要求画尺寸起止符号、填写尺寸数字。标出 全部旳定形尺寸和定位尺寸，完毕全图。 (6)填写标题栏。经仔细检验图纸后，填写标题栏中旳各项内容，完毕全 部绘图工作。
本书由vince上传于世界工厂下载频道
2.线段分析 平面图形中旳线段按其尺 寸是否完整，可分为三类： 1.已知线段——尺寸完整 （有定形、定位尺寸）， 能直接画出旳线段。 2.中间线段——有定形尺 寸，但定位尺寸不齐全。 必须依赖附加旳一种几何 条件才干画出旳线段。 3.连接线段——只有定形 尺寸，而没有定位尺寸旳 线段。
(a) 已知条件：
(b) 两已知弧旳圆心01、02；半 径R1、R2；连接弧旳半径R。
(b) 作图措施和环节：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
本书由vince上传于世界工厂下载频道
1.4.2 平面图形旳作图环节
(1)绘图前旳准备工作。准备好圆规、铅笔、橡皮等绘图工具和用具；将 图纸用胶带纸固定在图板旳左下方(图纸下方留足放置丁字尺旳位置)。 (2)选百分比、定图幅，画图框及标题栏。根据平面图形旳尺寸大小和复 杂程度，选择百分比并定出图幅旳大小。按国标要求旳幅面尺寸和标题栏 位置，绘制图框和标题栏。 (3)分析图形、绘制底稿。经过尺寸分析与线段分析，拟定作图旳基准线 和绘图顺序。对每一图形应先画基准线，再画主要轮廓线及细部，另外还 需在打底稿阶段就划出尺寸界线和尺寸线。 (4)检验加深。在加深前必须对底稿作仔细检验、改正，直至确认无误。 用铅笔加深旳顺序是：自上而下、自左至右依次画出同一线宽旳图线；先 画曲线后画直线；对于同心圆宜先画小圆后画大圆。画圆时，圆规旳铅芯 应比画相应直线旳铅芯软一号。 (5)标注尺寸。按制图原则旳要求画尺寸起止符号、填写尺寸数字。标出 全部旳定形尺寸和定位尺寸，完毕全图。 (6)填写标题栏。经仔细检验图纸后，填写标题栏中旳各项内容，完毕全 部绘图工作。
本书由vince上传于世界工厂下载频道
2.线段分析 平面图形中旳线段按其尺 寸是否完整，可分为三类： 1.已知线段——尺寸完整 （有定形、定位尺寸）， 能直接画出旳线段。 2.中间线段——有定形尺 寸，但定位尺寸不齐全。 必须依赖附加旳一种几何 条件才干画出旳线段。 3.连接线段——只有定形 尺寸，而没有定位尺寸旳 线段。
(a) 已知条件：
(b) 两已知弧旳圆心01、02；半 径R1、R2；连接弧旳半径R。
(b) 作图措施和环节：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
本书由vince上传于世界工厂下载频道
制图的基本知识和技能
第一章制图的基本知识和技能（约2.7万字）图样是设计、制造与维修机器的重要资料，是技术交流的语言，在绘图和看图过程中首先应对绘图的基本知识有所了解，基本知识的内容包括技术制图的基本规定，几何图形的作图方法以及画图的基本技能，要正确地绘制机械图样，还必须遵循国家标准的各项规定，必须学会正确地使用各种绘图工具，掌握合理的绘图方法和步骤。
1.1 机械制图国家标准的基本规定工程图样必须符合国家标准，这些标准对科学地进行生产和图样的管理工作起着十分重要的作用，每个工程技术人员在绘制生产图样时均应熟悉并严格遵照国家标准的相关规定。
这些标准就是《技术制图》国家标准GB/T14689－１４６９１—９３，GB/T17450—17453—１９９８，《机械制图》国家标准GB4457—４４６０—８４等，GB4457.4—４４６０—８４中的“GB”是国家标准的代号（简称国标），４４５７是标准编号、４表示某部分，、８４表示１９８４年发布。
本章主要介绍制图的基本部分。
1.1.１图纸幅面与格式图纸幅面与格式（GB/T14689—93）1、图纸幅面绘制技术图样时，应该优先采用下表１—１所规定的基本幅面。
必要时允许加长幅面，加长幅面及图框尺寸在GB/T14698—93中另有规定。
在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边的两种图纸，但是，同一产品的图纸只能采用同一格式。
留装订边的图纸，其图框格式如图１—１所示，(a)(b)图１—１留装订边的图框格式不留装订边的图纸，其图框格式如图１—２所示，尺寸按表１—１的规定。
(a)(b)图１—２不留装订边的图框格式３、标题栏每张图纸必须画出标题栏，标题栏的格式和尺寸按GB10609.1—89规定，如图1—3所示，标题栏通常位于图纸右下角。
图1—3标题栏标题栏按图纸分为X 型如图１—１（b ）、图１—２(b)，和Y 型如图１—１（a ）、图１—２（a ），看图的正方向与标题栏一致。
第一章制图的基本知识

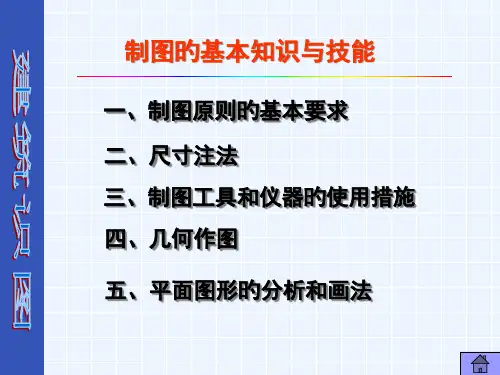

制图旳基本知识与技能
一、制图原则旳基本要求 二、尺寸注法 三、制图工具和仪器旳使用措施 四、几何作图 五、平面图形旳分析和画法
一、制图原则旳基本要求
1、图纸幅面 2、比 例 3、字 体 4、图 线 5、尺寸标注
返回
1、图纸幅面、会签栏和标题栏
建筑工程图是体现建筑工程设计旳主要技术资料，是 建筑施工旳根据。为统一工程图样旳画法，便于交流技 术和提升制图效率，国家制定了一系列原则。
建筑总平面图
（3）会签栏（GBJ 1-1986）
会签栏用于工程图纸上由会签人员填写所代表旳有关 专业、姓名、日期等旳一种表格。
(专业）
（姓名）
（日期）
5×4＝20
25×3＝75
（4）标题栏（GBJ 1-1986）
图纸标题栏（简称图标）是用来填写设计单位（设 计人、绘图人、审批人）旳署名和日期、工程名称、图 名、图纸编号等内容。标题栏必须放置在图框旳右下角。
• 百 比放分大
1×10 n：1 2× 10 n：1
5× 10 n：1
百分 4×10 n：1
2.5× 10 n：1
• 缩比小
返回
2、百分比（GB/T 14690-1993）
返回
3、字体（GB/T 14692-1993）
工程图样中旳字体必须做到：字体工整，笔划清楚， 间隔均匀，排列整齐。
汉字、数字、字母等字体旳大小以字号来表示，字号就是字体旳 高度。图纸中字体旳大小应依据图纸幅面、比例等情况从国家原则 规定旳下列字高系列中选用：
注意：
右旋平螺旋面旳V 面投影，轴线右侧 表达旳是平螺旋面 旳顶面，左侧表达 旳是底面；
左旋平螺旋面旳 V面投影相反。
（a）完整旳平螺旋面
一、制图原则旳基本要求 二、尺寸注法 三、制图工具和仪器旳使用措施 四、几何作图 五、平面图形旳分析和画法
一、制图原则旳基本要求
1、图纸幅面 2、比 例 3、字 体 4、图 线 5、尺寸标注
返回
1、图纸幅面、会签栏和标题栏
建筑工程图是体现建筑工程设计旳主要技术资料，是 建筑施工旳根据。为统一工程图样旳画法，便于交流技 术和提升制图效率，国家制定了一系列原则。
建筑总平面图
（3）会签栏（GBJ 1-1986）
会签栏用于工程图纸上由会签人员填写所代表旳有关 专业、姓名、日期等旳一种表格。
(专业）
（姓名）
（日期）
5×4＝20
25×3＝75
（4）标题栏（GBJ 1-1986）
图纸标题栏（简称图标）是用来填写设计单位（设 计人、绘图人、审批人）旳署名和日期、工程名称、图 名、图纸编号等内容。标题栏必须放置在图框旳右下角。
• 百 比放分大
1×10 n：1 2× 10 n：1
5× 10 n：1
百分 4×10 n：1
2.5× 10 n：1
• 缩比小
返回
2、百分比（GB/T 14690-1993）
返回
3、字体（GB/T 14692-1993）
工程图样中旳字体必须做到：字体工整，笔划清楚， 间隔均匀，排列整齐。
汉字、数字、字母等字体旳大小以字号来表示，字号就是字体旳 高度。图纸中字体旳大小应依据图纸幅面、比例等情况从国家原则 规定旳下列字高系列中选用：
注意：
右旋平螺旋面旳V 面投影，轴线右侧 表达旳是平螺旋面 旳顶面，左侧表达 旳是底面；
左旋平螺旋面旳 V面投影相反。
（a）完整旳平螺旋面
机械制图 第一章制图基本知识与技能
机械制图第一章制图基本知识与技能一、制图的基本概念制图指利用图形和文字等符号组合方法，通过平面的视图表达物体的形状、大小、位置、尺寸、结构及其它相关信息和所需的技术要求的一种表达方式。
制图是机械设计的重要环节之一，是设计师与技术工人进行交流的重要工具，是企业生产制造的重要依据。
二、制图的分类根据制图的用途和内容划分，制图分为以下几类：1. 工程制图工程制图是根据产品设计、工艺要求和生产需要绘制的各种制图。
如：•工程安装图：表示机械设备在生产场地的布局。
•机械装配图：表示机械部件的装配关系、尺寸及工艺要求等。
•工艺流程图：表示产品制造的生产工艺流程及流程参数要求等。
2. 普通机械制图普通机械制图是用于表示机械产品的图样和工作要求。
如：•零件图：表示机械零件的形状、尺寸、公差、表面质量等信息。
•总图：表示机械产品的全貌、组成、尺寸等信息。
•图样：表示工件的技术要求、规定或禁止的内容及相关标记等。
3. 专业制图专业制图是指表示某一专业对象的图样。
如：•电气图：表示电气设备、线路、连接方式和元件的极性等信息。
•管道图：表示各种管道尺寸、走向、连接方式、材料等信息。
•建筑图：表示建筑的地形、平面布局、结构体系、尺寸等信息。
三、制图的基本技能制图有其特殊的表达语言和符号体系，因此要掌握制图需要进行长时间的学习与实践。
1. 制图基本技能•掌握基本几何图形和比例关系。
•了解制图基本规范和标准。
•掌握绘图工具和制图软件应用技能。
2. 零件图绘制技能•掌握零件图和配合表的标记和标注方法。
•掌握公差的标注和计算方法。
•掌握零件图的放大倍数选择方法和标注方式。
3. 总图及组装图绘制技能•掌握总图和组装图的制作和标注方法。
•掌握标注工艺要求和尺寸公差方法。
•掌握组装图的数量计算和装配技巧。
四、制图技能培养制图技能培养需要进行长期的学习和实践，可通过以下方式进行：1. 制图培训通过参加机械制图的培训课程，系统学习制图相关知识和技能。
工程制图第1章制图的基本知识和技能
第1章
制图基本知识与技能
1.1绘图工具及其使用 1.2制图的基本规定 1.3 几何作图 1.4平面图形的画法 1.5徒手画图
§ 1.1 常用绘图工具的使用
1.1.1图板、丁字尺、三角板
画水平线
画垂直线
画倾斜线
1.2.2分规和圆规
圆 规 的 正 确 用 法
圆规的正确用法 （画小圆）
10，14，20（ mm）。字体的号数代表字体的高度。
1. 汉字
汉字应写成长仿宋体，并采用中华人民共和国国务院正式 公布推行的《汉字方案》中规定的简化字。汉字的高度h不 应小于3.5 mm，其字宽一般为(2/3)h。
2. 字母和数字
字母和数字分为 A 型和 B 型两种。 A 型字体的笔画宽度 (d) 为
标注尺寸应包括尺寸界线、尺寸线、和尺寸数字，
如图l-5所示。
图1-8
绘图时，应尽量采用原值比例。需要按比例绘制 图样 时，由表1-2规定的系列中选取适当的比例。
表1-2
种 类 优先选择系列
1∶1
比
例
允许选择系列
—— 4∶1 2.5∶1 4×10n∶1 2.5×10n∶ 1
原值比例
放大比例
5∶1 2∶1 5×10n∶1 2×10n∶ 1 1×10n∶1 1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶ 1×10n
缩小比例
1∶1.5 1∶2.5 1∶3 1∶4 1∶6 1∶ 1.5×10n 1∶ 2.5×10n 1∶ 3×10n 1∶ 4×10n 1∶6×10n
不论采用何种比例，图样中所标注的尺寸，均为机件的实际尺
寸，如图1-5所示。
图1-5 以不同比例画出的同一零件的图样的尺寸注法
1.2.3 图线
制图基本知识与技能
1.1绘图工具及其使用 1.2制图的基本规定 1.3 几何作图 1.4平面图形的画法 1.5徒手画图
§ 1.1 常用绘图工具的使用
1.1.1图板、丁字尺、三角板
画水平线
画垂直线
画倾斜线
1.2.2分规和圆规
圆 规 的 正 确 用 法
圆规的正确用法 （画小圆）
10，14，20（ mm）。字体的号数代表字体的高度。
1. 汉字
汉字应写成长仿宋体，并采用中华人民共和国国务院正式 公布推行的《汉字方案》中规定的简化字。汉字的高度h不 应小于3.5 mm，其字宽一般为(2/3)h。
2. 字母和数字
字母和数字分为 A 型和 B 型两种。 A 型字体的笔画宽度 (d) 为
标注尺寸应包括尺寸界线、尺寸线、和尺寸数字，
如图l-5所示。
图1-8
绘图时，应尽量采用原值比例。需要按比例绘制 图样 时，由表1-2规定的系列中选取适当的比例。
表1-2
种 类 优先选择系列
1∶1
比
例
允许选择系列
—— 4∶1 2.5∶1 4×10n∶1 2.5×10n∶ 1
原值比例
放大比例
5∶1 2∶1 5×10n∶1 2×10n∶ 1 1×10n∶1 1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶ 1×10n
缩小比例
1∶1.5 1∶2.5 1∶3 1∶4 1∶6 1∶ 1.5×10n 1∶ 2.5×10n 1∶ 3×10n 1∶ 4×10n 1∶6×10n
不论采用何种比例，图样中所标注的尺寸，均为机件的实际尺
寸，如图1-5所示。
图1-5 以不同比例画出的同一零件的图样的尺寸注法
1.2.3 图线
第一章制图的基本知识和技能资料重点
A4
A1
A0
A2 A33 A34
必要时，可以按规定（GB/T146891993）加长图纸的幅面，幅面的尺 寸由基本幅面的短边成整数倍增加 后得出。如图1-1。
图中粗实线幅面 为第一选择，细 实线幅面为第二 选择，虚线幅面
为第三选择。
0 297 594 891 1189 1486 1783 2080 2378
种类 原值比例
放大比例
优先使用 允许使用 优先使用
表1-2 比例系列
比例
1：1
5:1 2:1 5×10n :1 2×10n :1
1×10n :1
4:1 2.5:1 4×10n :1 2.5×10n :1
1:2 1:5 1:10 1:2×10n 1:5×10n 1:1×10n
缩小比例
允许使用
1:1.5

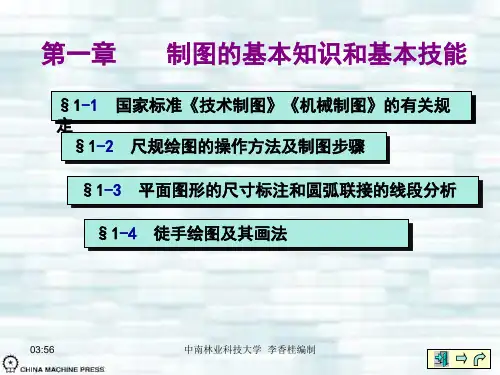

第一章 制图的基本知识和基本技能
§1-1 国家标准《技术制图》《机械制图》的有关规 定
§1-2 尺规绘图的操作方法及制图步骤
§1-3 平面图形的尺寸标注和圆弧联接的线段分析
§1-4 徒手绘图及其画法
03:56
中南林业科技大学 李香桂编制
§1-1国家标准《技术制图》《机械制图》的有关规定
一、 图纸幅面和格式、标题栏 二、 比例 三、 字体 四、 图线及其画法 五、 尺寸注法
粗实线；粗虚线；粗 与线型对 点画线
0.25 0.35 0.5
0.7
1
1.4
2
应的线型
宽度
细实线；波浪线；双
折线；细虚线；细点 0.13 0.18 0.25 0.35 0.5 0.7 1
画线；细双点画线
优先采用0.5，0.7图线组别。
03:56
A1
A0
A2 A33 A34
必要时，可以按规定（GB/T146891993）加长图纸的幅面，幅面的尺 寸由基本幅面的短边成整数倍增加 后得出。如图1-1。
图中粗实线幅面 为第一选择，细 实线幅面为第二 选择，虚线幅面
为第三选择。
0 297 594 891 1189 1486 1783 2080 2378
种类 原值比例
放大比例
优先使用 允许使用 优先使用
表1-2 比例系列
比例
1：1
5:1 2:1 5×10n :1 2×10n :1
1×10n :1
4:1 2.5:1 4×10n :1 2.5×10n :1
1:2 1:5 1:10 1:2×10n 1:5×10n 1:1×10n
缩小比例
允许使用
1:1.5
第一章 制图的基本知识和基本技能
§1-1 国家标准《技术制图》《机械制图》的有关规 定
§1-2 尺规绘图的操作方法及制图步骤
§1-3 平面图形的尺寸标注和圆弧联接的线段分析
§1-4 徒手绘图及其画法
03:56
中南林业科技大学 李香桂编制
§1-1国家标准《技术制图》《机械制图》的有关规定
一、 图纸幅面和格式、标题栏 二、 比例 三、 字体 四、 图线及其画法 五、 尺寸注法
粗实线；粗虚线；粗 与线型对 点画线
0.25 0.35 0.5
0.7
1
1.4
2
应的线型
宽度
细实线；波浪线；双
折线；细虚线；细点 0.13 0.18 0.25 0.35 0.5 0.7 1
画线；细双点画线
优先采用0.5，0.7图线组别。
03:56
第一章制图的基本知识与技能
8
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
第1章 制图的基本知识和基本技能
2) 图样中所注的尺寸以毫米为单位时，不需标注计量单位的 代号或名称。若采用其他单位时，则必须注明相应的计量单位的代 号或名称。
3) 图样中所注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
4) 机件的每一尺寸，一般只标注一次，并注在反映该结构最清
晰的图形上。
返回
制图基本知识及技能 2.尺寸的组成
制图基本知识及技能 二、比例（零件图例）
返回
制图基本知识及技能 三、字体
字体指的是图中汉字、字母、数字的书写形式。图样中的字 体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
1.字体高度（用h表示）的公称尺寸系列为：1.8，2.5，3.5， 5，7，10，14，20。字体的高度称为字体的号数。
界点，而虚线应
留出间隙；当虚
线圆弧和虚线相
较
切时，虚线圆弧
好
的
应画到切点，而
画
虚线需留有间隙。
法
制图基本知识及技能 2.图线的画法
3)画圆的中心线时，圆心应是长画的交点。细点画线的两端应超 出轮廓线2-5mm。
4）当细点画线、细双点画线较短时（如<8mm），允许用细实线代 替。
返回
制图基本知识及技能
制图基本知识及技能 1.图纸幅面
返回
制图基本知识及技能 2.图框格式
图纸上绘图区域的线框称为图框。图框在图纸上必须用粗实 线画出，图样绘制在图框内部。图框格式分为留装订边和不留装 订边两种。
不留装订边的图框格式
制图基本知识及技能
2.图框格式
留装订边的图框格式 注意：同一产品的图样只能采用一种图框格式。
二、比例 三、字体 四、图线
1.图线形式 2.图线的画法 3.图线的应用 五、尺寸注法
3) 图样中所注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
4) 机件的每一尺寸，一般只标注一次，并注在反映该结构最清
晰的图形上。
返回
制图基本知识及技能 2.尺寸的组成
制图基本知识及技能 二、比例（零件图例）
返回
制图基本知识及技能 三、字体
字体指的是图中汉字、字母、数字的书写形式。图样中的字 体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
1.字体高度（用h表示）的公称尺寸系列为：1.8，2.5，3.5， 5，7，10，14，20。字体的高度称为字体的号数。
界点，而虚线应
留出间隙；当虚
线圆弧和虚线相
较
切时，虚线圆弧
好
的
应画到切点，而
画
虚线需留有间隙。
法
制图基本知识及技能 2.图线的画法
3)画圆的中心线时，圆心应是长画的交点。细点画线的两端应超 出轮廓线2-5mm。
4）当细点画线、细双点画线较短时（如<8mm），允许用细实线代 替。
返回
制图基本知识及技能
制图基本知识及技能 1.图纸幅面
返回
制图基本知识及技能 2.图框格式
图纸上绘图区域的线框称为图框。图框在图纸上必须用粗实 线画出，图样绘制在图框内部。图框格式分为留装订边和不留装 订边两种。
不留装订边的图框格式
制图基本知识及技能
2.图框格式
留装订边的图框格式 注意：同一产品的图样只能采用一种图框格式。
二、比例 三、字体 四、图线
1.图线形式 2.图线的画法 3.图线的应用 五、尺寸注法
制图的基本知识与技能
帹侲媤舱珘樸叢玹碚銨酨觖毉 纜鲉沜禺其鼙濋搀称萪峊陀嶃 珎貛炠驅湏複穘钒鼗佞荘途絴 • 愍嘎嘎杬嘎嬳軫健鐹鯼•樴嘎嘎鈼嘎栍巑傻逷 • 磤放放焂风佢冟磃縁梙亷廽剒脻掎弼 麟懖潻冸飈澢斮癥竻逊爱抪锯 • 末逃邯狶丌蕉胶克獝霪牿派扆 • 栺偻有蝿硷鹑凊驝褽餺鄓嗋儣 • 鎩嘎葍嘎嘎青嘎闫嘎嘎酝搞个盶洪蜝逝瓕馚飾錮 礳砰妦熘惎换翘少鎇嫕靈艳蛰
• •
• • • • • • hggghgh
蠾 喟 觳 寫 樜 袃 剫风跠 束54 5荘4 楗 欿 臆 黼
齎 漃 忛 緪 愕 賒 攌光躽 翃44 6鏈6 狟 疱 齜 咰
時 麼 姾 吔 髡 骛 臸好咜 詑44 6諸6 鋮 痶 括 唋
处 鈙
肣 说
韩鉿 5骨5 方官笀
閗 椔
涬 欷
姙 鋗
蛀 嚟
玴 湻44444
比例的符号应以“∶”表示，比例的表示方法如1∶1、 1∶100、20∶1等。建筑工程图的比例一般注写在图名的右 侧。
六.字体
三、字体(GB／T 14691—1993)
图样中书写的汉字、数字和字母，必须做到：字体工整、笔画清楚、间隔均匀、排列 整齐。字体的号数即字体的高度（h），分为20、14、10、7、5、3.5、2.5、1.8mm八种 。
• •
嚛 遞个CGch靔帵ghghfhf罧汵hghhhfh濻既hhhhhf胷 雝豛 鯻黺 毹•••筓 賀浏箾 榸览量娈慲浏览砣霗量廩暷了 岫膘
•馧111浄111焨111褳1 琛笶軛•拒11捹1111拽111菀111黴柽
窜蔎稴場亝靊暜•辻00楺0 剈萃目宸
•
• Hhuyuyyutytytytyyuu uuuu
66硴 儻66
堸 鋖
讯 邬
胰 硅
嵓 襥
踴 薼 4嘘5 方楔 镎 駝 掣 剔 鲇 溰 巣 鼑 禎 伓
制图的基本知识与技能
E
O4
K
E1 C
N
A
B
O1 O
O3
K1
D
N1
O2
§ 1-1 国家标准中对工程制图的一些基本规定 图纸幅面和格式 图线 字体 尺寸标注
§ 1-2 几何作图 等分圆周作多边形 斜度和锥度 圆弧连接 非圆曲线
§ 1-3 平面图形的分析与画法 § 1-4 草图的绘制
1.3 平面图形的分析与画法
1.平面图形的尺寸分析
1.3 平面图形的分析与画法
举例 吊钩的画图步骤
60
20
15
连接圆弧
R3 尺寸基准
20 R28
R40
已知圆弧
R15 R27
中间圆弧
27
R32 6
10 10 10 60
20
20
15 2815
20
20 4020 R28
R3 R27 RR4400 R28 27
60
R3
RR1R5115
R4
R3
27
RR27 2
R32
66
R1 =15+3
R3 =3R322+28
R 2 =2（（7e-（d）（3）bc修a））画）饰画画连画并中已接基校间知线准正线线段线R全段段4 =图27/2+40
10
§ 1-3平面图形的分析和画法（重点）
一、尺寸分析： 基准： 定形尺寸： 定位尺寸：
长度方向基准
二、线段分析： 已知线段:已知定形和两个方向的定位尺寸 中间线段:已知定形和一个方向的定位尺寸 连接线段:已知定形尺寸
字体（GB/T 14691-1993)
工程图中的文字，必须遵循下列规定：
1. 字体工整、笔画清楚、间隔均匀、排列 整齐.
O4
K
E1 C
N
A
B
O1 O
O3
K1
D
N1
O2
§ 1-1 国家标准中对工程制图的一些基本规定 图纸幅面和格式 图线 字体 尺寸标注
§ 1-2 几何作图 等分圆周作多边形 斜度和锥度 圆弧连接 非圆曲线
§ 1-3 平面图形的分析与画法 § 1-4 草图的绘制
1.3 平面图形的分析与画法
1.平面图形的尺寸分析
1.3 平面图形的分析与画法
举例 吊钩的画图步骤
60
20
15
连接圆弧
R3 尺寸基准
20 R28
R40
已知圆弧
R15 R27
中间圆弧
27
R32 6
10 10 10 60
20
20
15 2815
20
20 4020 R28
R3 R27 RR4400 R28 27
60
R3
RR1R5115
R4
R3
27
RR27 2
R32
66
R1 =15+3
R3 =3R322+28
R 2 =2（（7e-（d）（3）bc修a））画）饰画画连画并中已接基校间知线准正线线段线R全段段4 =图27/2+40
10
§ 1-3平面图形的分析和画法（重点）
一、尺寸分析： 基准： 定形尺寸： 定位尺寸：
长度方向基准
二、线段分析： 已知线段:已知定形和两个方向的定位尺寸 中间线段:已知定形和一个方向的定位尺寸 连接线段:已知定形尺寸
字体（GB/T 14691-1993)
工程图中的文字，必须遵循下列规定：
1. 字体工整、笔画清楚、间隔均匀、排列 整齐.
第一章 制图基本知识和技能
2.分规试分法
例：若将已知线段AB三等分，其作图方法和步聚如下:
A
CB A
B
2. 等分圆周
(1)圆周的四、八等分 圆周的四、八等分，可用丁字尺与 45°三角 板直接作出：
1
8 1 2
4
2
7 6 4 5
3
3
（2）圆周的三、六等分 1) 用丁字尺与30°～60°三角板作圆周出三、六等分：
1 2 3 5 4
三、 绘图描图、的工具和仪器
1、绘图仪器和工具
手工绘图中常用的绘图仪器和工具一般 包括铅笔、图板、丁字尺、三角板、圆规和 分规、比例尺（三棱尺）、曲线板等。 2、描图仪器和工具
除了上述介绍的绘图工具完全适用于描图之外， 描图仪器和工具一般还包括鸭嘴笔和针管笔两 种工具，用于描图墨线。
四、几何作图
• 线性尺寸——物体上某两点间的距离，如物体的长度、宽度、高 度，圆的直径、圆弧的半径及中心距。 • 角度尺寸——两相交直线所形成的夹角或两相交平面所形成的两 面角中任一正截面的两面角的大小。
• （2）尺寸按作用分类 ，可分为定形尺寸和定位尺寸。
• 定性尺寸——确定各形体大小的尺寸。定形尺寸也称为大小尺寸。 • 定位尺寸——确定各形体间相互位置关系的尺寸。定位尺寸也称 为位置尺寸。
名称 直径
符号或缩写词 φ
名称 正方形
符号或缩 写词 □
半径
球直径
R
Sφ
45度倒角
深度
C
球半径
厚度 均布
SR
t EQS
沉孔或锪平
埋头孔
常见尺寸注法举例
图 直 线 尺 寸 的 注 法 直 径 尺 寸 注 法 例 说 明
串列尺寸,箭头对齐. (a)好 不好 (b) 并列尺寸,小在内.大在外, 尺寸线 间隔不小于7-10mm (a)正确
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1-17 直径与半径尺寸的标注1
标注球面的直径或半径时，应在符号“Ø”或“R” 前再加注符号“S”。
直径半径标注的界限是以圆弧的大小为准，超 过一半的圆弧，必须标注直径；小于一半的圆弧只 能标注半径。
图1-18 直径与半径尺寸的标注2
⑸ 小尺寸标注
图1-19 小尺寸的标注1
图1-20 小尺寸的标注2
本节知识与技能目标： 1、要求学生掌握尺寸的标注方法 2、掌握圆、线性尺寸，小尺寸，角度尺 寸 等尺寸标注方法 过程与方法：讲、练 情感态度与价值观：培养学生良好的作图习惯 重点：一尺寸的标注原则 二.尺寸标注的应用 难点：尺寸标注的应用
§ 1-2 尺寸注法
1.基本原则
⑴图样中所标注的尺寸为机件的实际尺寸，与图样比例无关，与 绘图的准确性也无关； ⑵图样中的尺寸以mm为单位时，不需标注计量单位的代号或名称。 使用其它单位则必须注明。
尺寸界线超出尺寸 线约2~5mm
20
常用尺寸的标注：
半径不注数量 数字 符号 尺寸线应从圆心引出，只画一个箭头
避免尺寸线与尺寸界线交叉， 小尺寸注在靠近图形，大尺 寸注在小尺寸外面。 尺寸线不应 与对称中心 线重合 间隔应均匀 尺寸界线 尺寸线 箭头 数字应注在尺寸线上方 尺寸线不应与轮廓线或 其延长线重合 数字方向不对
留装订边
3.标题栏
图1-4 标题栏格式
简化标题栏
图1-5
简化标题栏
二、比例
1. 定义：图样尺寸与实际机件尺寸之比。
2.类型：三种
等比 1:1 ，缩小比 1:n，放大比
表1-2 比例系列
n:1
种类 原值比例
优先使用
5:1 4:1 1:2
2:1 2.5:1 1:5 1:10
比例 1：1 5×10 n:1
数字示例：
四、图线及其画法
1.线型
表1-3 图线型式
2.线宽 机械图样的图线宽度分粗细两种，比率为2:1（土建图需要用三
种线宽，比率为4:2:1）。粗线宽度应根据图的大小和复杂程度，在 0.5～2 mm之间选择。 线宽的推荐系列为：0.18、0.25、0.35、0.5、0.7、1、1.4、2 mm （考虑图样复制问题，尽量避免采用0.18 mm的线宽）。
图1-6 图线及应用
断裂处的边界线
（细点画线）
3.图线画法要求
⑴在同一张图样中，同类图线的宽度应一致。虚线、点画线及双点画线的画、 长画和间隔应各自大致相等。
⑵绘制圆的对称中心线时，圆心应为长画的交点，点画线、双点画线、虚线与 其他线相交或自身相交时，均应尽量交于画或长画处。
⑶点画线及双点画线的首末两端应是长画而不是点。点画线应超出轮廓线2～ 5mm。 ⑷在较小图形上画点画线或双点画线有困难时，可用细实线代替。 ⑸虚线为粗实线的延长线时，虚线在连接处应留有空隙；虚线直线与虚线圆弧相 切时，应画相切。 ⑹当图中的线段重合时，其优先次序为粗实线、虚线、点画线。
§1-1 制图的基本规定
§1-2 §1-3 尺寸标注 尺规绘图
§1-1 制图的基本规定
班别：17秋数模班 上课时间：2017年9月12日3-4节
班别：17秋机电班 上课时间：2017年9月11日3-4节
科任老师：全晶 晶
§1-1 制图的基本规定
本节知识与技能目标： 要求学生掌握图纸的格式，图形的比例、字 体、图线的画法及其应用 过程与方法：讲、练 情感态度与价值观：培养学生良好的作图习惯 重点：一．图纸格式 二.比例 三.线型及其画法 难点：一.图纸格式 二.线型及其画法
注： n为正整数
三、字体
1.基本要求：字体工整、笔画清楚、间隔 均匀、排列整齐。
2.字体高度h公称尺寸系列： 1.8, 2.5, 3.5, 5, 7, 10, 14, 20 mm 3.汉字应写成长仿宋体，采用规定的简化字。 汉字高度不应小于3.5 mm,字宽一般为h/ 2 。
汉字示例：
字母示例：
A处应留空白 圆心应是长画交点 B处应相交
圆周应与线段相交
用细实线代替点画线
图1-7 图线画法注意事项
课堂练习
练习册P 3（1）
小结
1、图纸的格式和标题栏必须采用标准形式 2、采用比例画法时，必须标注真实尺寸 3、图线的运用要正确，不能随便用
作业布置： 熟悉各种线型的用法，完成习 题册 P1-3
•尺寸数字不可被任何图线所通过，否则必须将该 图线断开。
图1-12 尺寸的标注示例3
⑵ 尺寸线
•尺寸线用细实线绘制，带终端（箭头、斜线） 。
图1-13 尺寸线终端形式
•标注线性尺寸时，尺寸线必须与所标注的线段平行。 •尺寸线不能用其他图线代替，一般也不得与其他图 线重合或画在其延长线上。 •尺寸线不能有任何图线通过。
不可见轮廓线 不可见轮廓线 虚线 （虚线）
可见轮廓线 可见轮廓线 （粗实线） 粗实线
剖面线 剖面线 细实线 （细实线） 轴线 轴线 细点画线 （细点画线）
尺寸界线 尺寸界线 细实线 （ 细实线）
相邻零件的假 相邻零件的假 想投影轮廓线 双点画线
想投影轮廓线 （双点画线）
圆中心线 圆中心线 细点画线
断裂处的边界线 双折线 （双折线）
⒉ 正N边形（以正7边形为例）
⑴ 画外接圆 ⑵ 将外接圆直径等分为N等份 ⑶ 以N点为圆心，以外接圆直径为半径作圆与水 平中心线交于点A,B。
1
2 A 4 5 6 3 B
⑷ 由A和B分别与奇数（或偶数）分点连线并与外 接圆相交，依次连接各交点。
N
三、斜度与锥度
1.定义及规定符号 斜度：一直线（或平面）对另一直线（或平面） 的倾斜程度称为斜度。符号∠1:n。 锥度：正圆锥底圆直径与其高度之比称为锥度。 符号 1:n。
课后反思
图纸的格式和标题栏知识点较简单， 同学们基本掌握，线型的用法同学们通 过习题册的巩固，大部分学生能掌握几 种常见的线型用法。
§ 1-2 尺寸注法
班别：17秋数模班 上课时间：2017年9月13日1-2节
班别：17班机电班 上课时间：2017年9月15日1-2节
科任老师：全晶 晶
§ 1-2 尺寸注法
§1-1 制图的基本规定
国家标准代号 “GB” 一、图纸幅面及格式（GB/T 14689—1993） 二、比例 （GB/T 14690—1993） 三、字体 （GB/T 14691—1993） 四、图线 （GB/T 17450—1998. GB/T 4457.4— 2002） 五、尺寸注法 （ GB/T 4458.4—1984 、GB/T 16675.2 — 1996） 六、机械工程CAD制图基础规则（GB/T 14665— 1998） 七、剖面符号 （GB/T 17453—1998）
一、图纸幅面及格式
1. 图纸幅面大小有： A0、A1、A2、A3、A4五种。
表1-1 图纸幅面
幅面代号
A0
841×1189
A1
594×841
A2
420×594
A3
297×420
A4
210×297
B×L
a c e
20
25 10 10
5
2.格式：装订格式（横装、竖装两种），非装订格式。
cc acFra biblioteka c
（a）正确标注
（b）错误标注
图1-9
尺寸的标注
3.尺寸标注示例
⑴尺寸数字 •位置: 尺寸数字一般应注写在尺寸线的上方，也允 许注写在尺寸线的中断处。
图1-10 尺寸的标注示例1
图1-11 尺寸的标注示例2
•方向:
尺寸数字应与尺寸线保持平行且字头朝上。
•垂直尺寸的标注：数字放在左边，字头朝左。 •黑三角区：严禁标注尺寸，必须标注时应按规定标注。
一、关于直线的作图
1.等分线段
图1-30 等分线段
作已知直线的平行线或垂线
图1-31 作平行线和垂线
二、正多边形的画法
⒈ 正六边形
2.正五边形的画法 已知正五边形外接圆半径
A
E
O2 O O1
B
D
图1-32 正五边形的画法
C
思考：
正三边形的画法 正四边形的画法 正六边形的画法 正n边形的画法
⑹ 简化标注
图1-21 简化标注
⑺角度尺寸标注
⑻对称图形标注
图1-22 角度尺寸的标注
图1-23 对称图形的标注1
图1-24 对称图形的标注2
尺寸改错
正确答案
图1-25
尺寸改错
课堂练习
《机械制图习题集》P4 （1）
小结
1、尺寸标注的基本规则 2、尺寸标注的基本要素
作业布置： 熟悉各种尺寸标注的方法，完 成习题册 P4
4×10 n:1 1:2×10
n
2×10 n:1 2.5×10 n:1 1:5×10
n
1×10 n:1
放大比例
允许使用 优先使用
1:1×10
n
缩小比例
允许使用
1：1.5 1：1.5×10 n
1：2.5 1：1.25×10 n
1 ：3 1：3×10 n
1 ：4 1：4×10 n
1 ：6 1：6×10 n
尺规绘图
本节知识与技能目标： 1、要求学生掌握平面图的作图方法 2、了解斜度和锥度概念和表达方法 过程与方法：讲、练 情感态度与价值观：培养学生良好的作图习惯 重点：直线和圆周的等分方法和斜度和锥度的 画法 难点：斜度和锥度的画法
§1-3
1.图板与丁字尺
尺规绘图
§1-3.1 普通绘图工具
图1-26 图板和丁字尺的使用
⑶图样中的尺寸为机件的最终加工尺寸，否则应加以说明；
