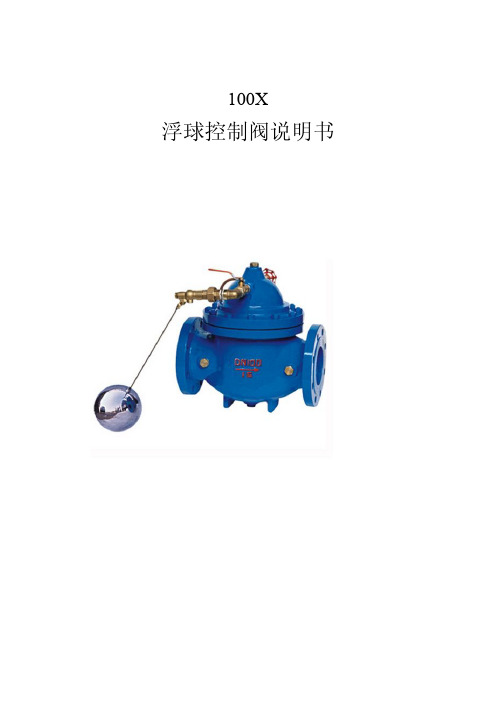

100X型浮球阀说明书

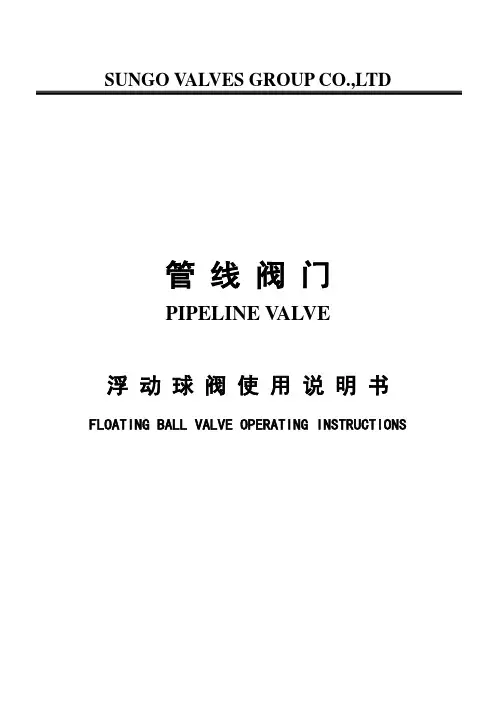

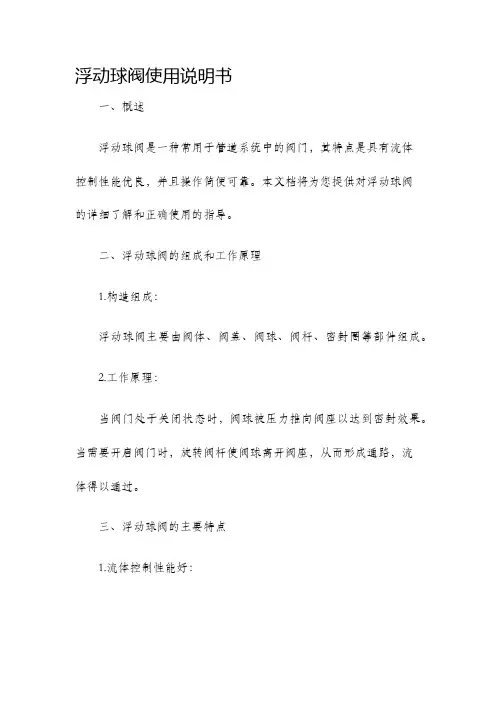

浮动球阀使用说明书一、概述浮动球阀是一种常用于管道系统中的阀门，其特点是具有流体控制性能优良，并且操作简便可靠。

本文档将为您提供对浮动球阀的详细了解和正确使用的指导。

二、浮动球阀的组成和工作原理1.构造组成：浮动球阀主要由阀体、阀盖、阀球、阀杆、密封圈等部件组成。

2.工作原理：当阀门处于关闭状态时，阀球被压力推向阀座以达到密封效果。

当需要开启阀门时，旋转阀杆使阀球离开阀座，从而形成通路，流体得以通过。

三、浮动球阀的主要特点1.流体控制性能好：浮动球阀采用浮动式的设计，阀球可以自由浮动，使得流体通过阀门时的阻力很小，且封闭效果好。

2.使用范围广：浮动球阀适用于液体、气体等流体介质的控制，广泛应用于石油化工、冶金、电力、轻纺、造纸等工业领域。

3.操作灵活简便：浮动球阀采用旋转操作方式，操作简单方便，不需要大力气即可完成开关动作。

4.可靠性高：浮动球阀的密封性能好，耐腐蚀性能强，寿命长，使用可靠。

四、浮动球阀的安装和使用注意事项1.安装要点：（1）确保管道系统的清洁，避免杂物以及异物进入阀门内部。

（2）安装前应检查阀门的各个部位是否完好，阀杆是否与阀球灵活连接。

（3）根据管道系统的要求，选择合适的规格和型号的浮动球阀。

2.使用要点：（1）在使用前，应检查阀门的密封性能，确保阀球与阀座之间的接触紧密。

（2）在使用过程中，避免过大的压力冲击和温度变化，以免影响阀门的正常工作。

（3）定期对浮动球阀进行维护保养，包括清洁、润滑、紧固等。

五、浮动球阀故障处理1.漏气或漏液：（1）检查阀球与阀座之间是否存在磨损，必要时更换阀球或阀座。

（2）检查密封圈是否破损，如有必要，进行更换。

2.开关不灵活：（1）检查阀杆与阀球之间的连接，如有松动应进行紧固。

（2）检查阀杆是否存在异物，清理阀杆上的污物。

六、浮动球阀的保养和维护1.定期清洁：使用过程中，阀门内部可能会沉积污物，定期清洁可以保证阀门的正常运行。

2.润滑：定期给阀门的各个活动部位添加适量的润滑油，使得阀门操作更加灵活顺畅。

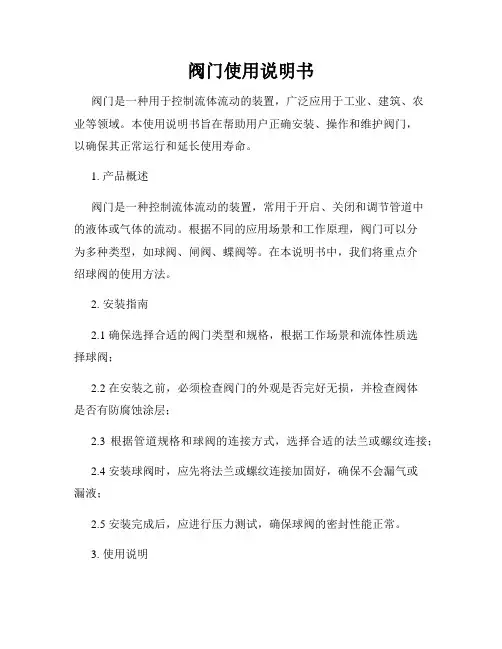

阀门使用说明书阀门是一种用于控制流体流动的装置，广泛应用于工业、建筑、农业等领域。

本使用说明书旨在帮助用户正确安装、操作和维护阀门，以确保其正常运行和延长使用寿命。

1. 产品概述阀门是一种控制流体流动的装置，常用于开启、关闭和调节管道中的液体或气体的流动。

根据不同的应用场景和工作原理，阀门可以分为多种类型，如球阀、闸阀、蝶阀等。

在本说明书中，我们将重点介绍球阀的使用方法。

2. 安装指南2.1 确保选择合适的阀门类型和规格，根据工作场景和流体性质选择球阀；2.2 在安装之前，必须检查阀门的外观是否完好无损，并检查阀体是否有防腐蚀涂层；2.3 根据管道规格和球阀的连接方式，选择合适的法兰或螺纹连接；2.4 安装球阀时，应先将法兰或螺纹连接加固好，确保不会漏气或漏液；2.5 安装完成后，应进行压力测试，确保球阀的密封性能正常。

3. 使用说明3.1 打开和关闭阀门：- 打开阀门：顺时针旋转阀门手柄或螺帽，使阀门处于完全打开的状态；- 关闭阀门：逆时针旋转阀门手柄或螺帽，使阀门处于完全关闭的状态。

3.2 调节流量：- 通过旋转阀门手柄或螺帽，可调节阀门开口大小，从而控制流体的流量；- 注意：请在检查阀门的额定压力范围内进行调节，避免损坏阀门或导致事故发生。

3.3 注意事项：- 阀门在操作前应检查密封性能，确保无泄漏现象；- 阀门在长时间闲置后，操作前应进行润滑保养，确保阀门灵活开闭；- 阀门在使用过程中如出现异常情况，应立即停止使用，并请专业人士进行检修。

4. 维护与保养4.1 定期检查阀门的密封性能和运行状态，确保阀门的正常工作；4.2 如发现阀门存在泄漏、生锈或其它损坏情况，应及时进行修理或更换；4.3 阀门需要定期润滑，以确保阀门的开闭灵活；4.4 在清洁阀门时，应使用中性清洁剂，并避免使用酸碱等腐蚀性物质。

5. 故障排除以下列举了一些可能发生的故障和排除方法：问题1：阀门漏水；解决方法：检查阀门密封垫片是否损坏，如有损坏应及时更换。

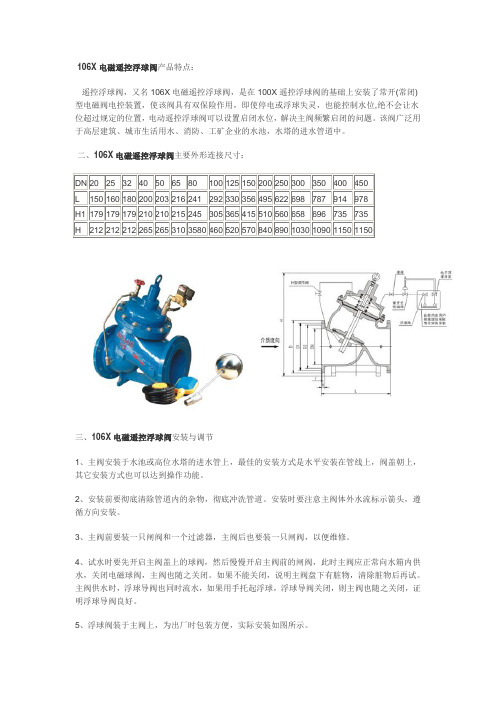

106X电磁遥控浮球阀产品特点：遥控浮球阀，又名106X电磁遥控浮球阀，是在100X遥控浮球阀的基础上安装了常开(常闭)型电磁阀电控装置，使该阀具有双保险作用，即使停电或浮球失灵，也能控制水位,绝不会让水位超过规定的位置，电动遥控浮球阀可以设置启闭水位，解决主阀频繁启闭的问题。

该阀广泛用于高层建筑、城市生活用水、消防、工矿企业的水池，水塔的进水管道中。

二、106X电磁遥控浮球阀主要外形连接尺寸：三、106X电磁遥控浮球阀安装与调节1、主阀安装于水池或高位水塔的进水管上，最佳的安装方式是水平安装在管线上，阀盖朝上，其它安装方式也可以达到操作功能。

2、安装前要彻底清除管道内的杂物，彻底冲洗管道。

安装时要注意主阀体外水流标示箭头，遵循方向安装。

3、主阀前要装一只闸阀和一个过滤器，主阀后也要装一只闸阀，以便维修。

4、试水时要先开启主阀盖上的球阀，然后慢慢开启主阀前的闸阀，此时主阀应正常向水箱内供水，关闭电磁球阀，主阀也随之关闭。

如果不能关闭，说明主阀盘下有脏物，清除脏物后再试。

主阀供水时，浮球导阀也同时流水，如果用手托起浮球，浮球导阀关闭，则主阀也随之关闭，证明浮球导阀良好。

5、浮球阀装于主阀上，为出厂时包装方便，实际安装如图所示。

6、主阀导管进口处的微型过滤器要2-3个月清洗一次。

四、典型安装图订货须知：1、①产品名称与型号②电磁遥控浮球阀口径③是否带附件以便我们的为您正确选型。

2、若已经由设计单位选定的电磁遥控浮球阀型号，请按电磁遥控浮球阀型号直接向我司销售部订购。

3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的耐斯特阀门专家为您审核把关。

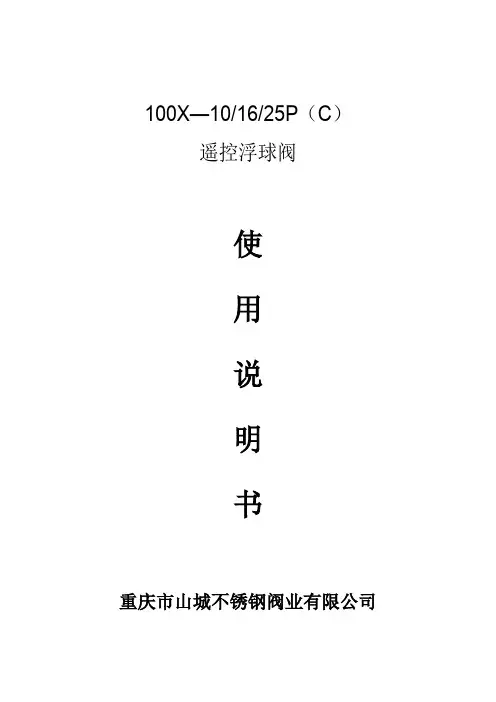

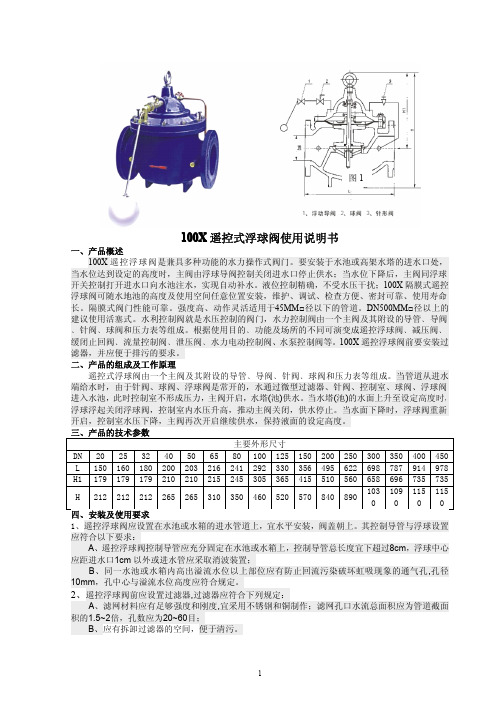

100X—10/16/25P（C）遥控浮球阀使用说明书重庆市山城不锈钢阀业有限公司一、产品概述100X遥控浮球阀是一种水力自动控制阀门，该产品主要由主阀、针型调节阀、球阀、控制器（浮球阀）、导管等构造而成。

是兼具多种功能的阀门。

主要安装于高层建筑、生活区等供水管网系水池或高架水塔的进水口处，完成保持水塔、水池液面的规定高度的功能。

当水塔(池)的水位上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。

当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，实现自动补水，保持液面的设定高度。

精确控制液位，不受水压干扰。

遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。

隔膜式阀门性能可靠、强度高、动作平稳。

二、性能参数公称压力PN（MPa）1.0 1.6 2.5工作压力（MPa）1.0 1.6 2.5壳体试压（MPa）1.5 2.4 3.8 试验压力密封试压（MPa）1.1 1.8 2.5 适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀构造、法兰连接、结构及外形尺寸图四、主阀上制控管路、元件布置示意图五、主阀主要零件材质表零件名称材质名称零件名称材质名称阀体HT200、WCB 隔膜片丁腈橡胶阀盖HT200、WCB 密封环丁腈橡胶阀杆1Cr18Ni9Ti、2Cr13 弹簧65、50CrV、60Si2Mn 六、主阀法兰连接、结构及外形尺寸表型号公称通径DN 法兰外径D螺栓孔中心圆直径D1连接凸出部分直径D2法兰厚度b结构长度L孔数—孔径n—d mm 英寸1.0MPa100X—10（C）40 1½ 145 110 85 18 205 4—Ф18 50 2 165 125 100 20 205 4—Ф18 65 2½ 185 145 120 20 225 4—Ф18 80 3 200 160 135 22 258 4—Ф18 100 4 220 180 155 22 295 8—Ф18 125 5 250 210 185 24 330 8—Ф18 150 6 285 240 210 24 380 8—Ф23 200 8 340 295 265 26 450 8—Ф23 250 10 395 350 320 28 540 12—Ф23 300 12 445 400 368 28 600 12—Ф23 350 14 500 460 428 30 630 16—Ф23 400 16 565 515 482 32 700 16—Ф231.6MPa100X—16（C）40 1½ 145 110 85 18 205 4—Ф18 50 2 165 125 100 20 205 4—Ф18 65 2½ 185 145 120 20 225 4—Ф18续表1型 号公称通径DN 法兰 外径 D螺栓孔中 心圆直径D1连接凸出 部分直径 D2法兰 厚度 b结构 长度 L孔数—孔径 n —dmm英寸1.6MPa100X — 16（C ）80 3 200 160 135 22 258 8—Ф18 100 4 220 180 155 24 295 8—Ф18 1255 250 210 185 26 330 8—Ф18 150 6 285 240 210 28 380 8—Ф23 200 8 340 295 265 30 450 12—Ф23 250 10 405 355 320 32 540 12—Ф25 300 12 460 410 375 34 600 12—Ф25 350 14 520 470 435 38 630 16—Ф25 400 16 580 525 485 40 700 16—Ф30 2.5MPa100X — 25C40 1½ 145 110 85 20 205 4—Ф18 50 2 165 125 100 22 205 4—Ф18 65 2½ 185 145 120 24 225 8—Ф18 803 200 160 135 26 258 8—Ф18 1004 230 190 160 30 295 8—Ф23 125 5 270 220 188 32 330 8—Ф25 1506 300 250 218 32 380 8—Ф25 200 8 360 310 278 36 450 12—Ф25 250 10 425 370 332 40 540 12—Ф30 300 12 485 430 390 42 600 16—Ф30 350 14 550 490 448 44 630 16—Ф34 400166105505054870016—Ф34注：法兰连接尺寸按照GB/T9113.1—2000。

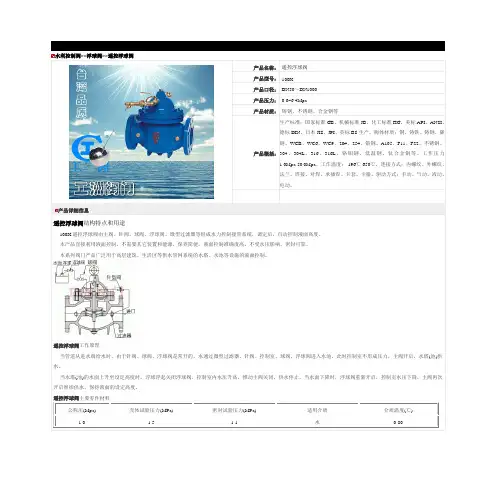

水利控制阀>>浮球阀>>遥控浮球阀产品详细信息<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。

<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：一、按结构特征，根据关闭件相对于阀座移动的方向可分：1．截门形：关闭件沿着阀座中心移动，如图1—1所示。

2．闸门形：关闭件沿着垂直阀座中心移动，如图1—2所示。

3．旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转，如图1—3所示。

4．旋启形；关闭件围绕阀座外的轴旋转，如图1—4所示。

5．碟形：关闭件的圆盘，围绕阀座内的轴旋转，如图1—5所示。

6．滑阀形：关闭件在垂直于通道的方向滑动，如图1—6所示。

二、按用途，根据阀门的不同用途可分：1．开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。

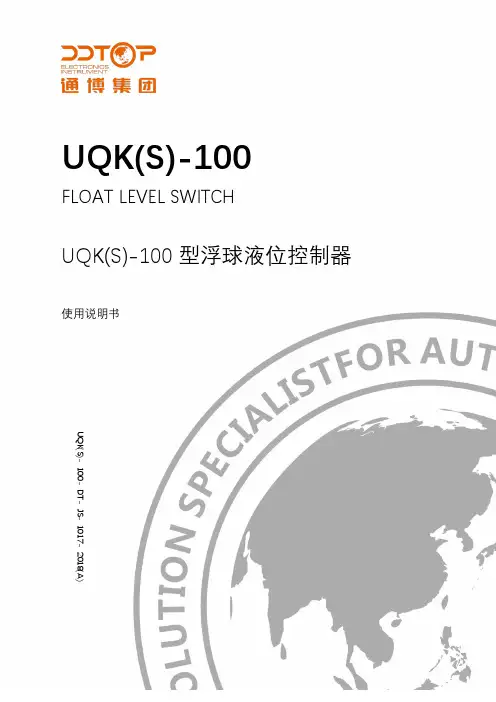

UQK(S)-100FLOAT LEVEL SWITCHUQK(S)-100型浮球液位控制器使用说明书UQK(S)-100-DT-JS-1017-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过输入版本号下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有产品自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

1 安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2 产品说明 (4)2.1产品主要结构 (4)2.2工作原理 (5)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能 (5)3.2主要参数 (6)4外形尺寸示意图 (6)5开箱及检查 (7)5.1开箱验货注意事项 (7)5.2检查内容 (8)6安装 (8)6.1安装工具 (8)6.2安装技术要求 (8)6.3安装操作过程 (8)7调试 (10)7.1调试准备 (10)7.2电气接线 (10)7.3调试操作过程 (10)8注意事项 (11)9 故障分析与排除 (11)10拆卸 (11)10.1警告 (11)10.2废物清除 (12)11产品认证 (12)1 安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

日常维护1、定期清除浮球管及浮球上的污垢（周期视水质而定）。

2、检查环扣上的螺钉是否有松动。

开箱及检查1、包装应完好无损。

2、开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司。

3、装箱内容：a)产品1台b)使用说明书1份c)产品合格证使用重点注意事项1、浮球开关所接电路电压必须小于磁簧开关最高电压，电流必须小于其最大工作电流:对于 10W/125V AC 交流电压＜125V AC I＜1A50W/240V AC/200V DC 交流电压＜240V AC I＜1A直流电压＜200V DC I＜1A2、浮球开关连接在电路中，其起动电流必须小于1A。

3、浮球开关连接在电路中，其消耗功率最大为10W、20W、40W、50W，若电路的功率大于其额定功率，可能会导致磁簧烧毁。

4、浮球开关必须经过继电器然后再控制其它负载，也可以给PLC直接采集信号。

5、浮球开关应避开大的变频器及大功率的电动机和电容器。

6、浮球开关所控制位置出厂前已设定好，请不要随意移动环扣位置，环扣移动将可能导致浮球开关信号输出错误或无信号输出。

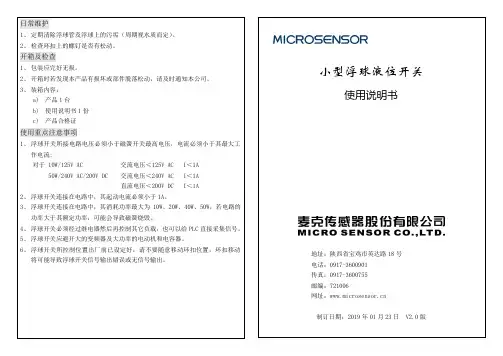

小型浮球液位开关使用说明书地址：陕西省宝鸡市英达路18号电话：************传真：************邮编：721006网址：制订日期：2019年01月23日 V2.0版基本参数1、温度：-10℃～120℃（SUS 、Max200℃订制）；-20℃～80℃（PP）；-20℃～120℃（PVDF、Nylon等）2、耐压：0.3MPa （PVDF）；0.4MPa（PP）；6.4 MPa（Max）3、接点容量：50W/250V AC或200V DC；10W/110V AC；40W/250V AC4、最大切换电流：0.5A5、最大工作电流：1A(50W或40W)；0.5A(10W)6、最大开关电压：125V AC；240V AC或200V DC7、动作次数：106次以上注：温度超过80℃及压力超过0.5MPa时需订做。

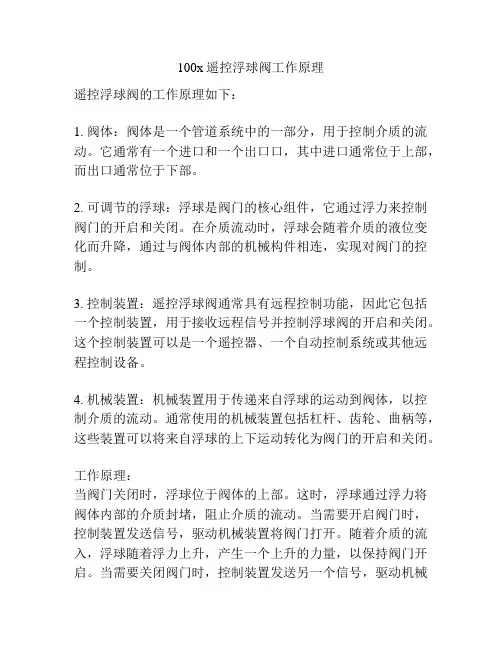

100x遥控浮球阀工作原理
遥控浮球阀的工作原理如下：
1. 阀体：阀体是一个管道系统中的一部分，用于控制介质的流动。

它通常有一个进口和一个出口口，其中进口通常位于上部，而出口通常位于下部。

2. 可调节的浮球：浮球是阀门的核心组件，它通过浮力来控制阀门的开启和关闭。

在介质流动时，浮球会随着介质的液位变化而升降，通过与阀体内部的机械构件相连，实现对阀门的控制。

3. 控制装置：遥控浮球阀通常具有远程控制功能，因此它包括一个控制装置，用于接收远程信号并控制浮球阀的开启和关闭。

这个控制装置可以是一个遥控器、一个自动控制系统或其他远程控制设备。

4. 机械装置：机械装置用于传递来自浮球的运动到阀体，以控制介质的流动。

通常使用的机械装置包括杠杆、齿轮、曲柄等，这些装置可以将来自浮球的上下运动转化为阀门的开启和关闭。

工作原理：
当阀门关闭时，浮球位于阀体的上部。

这时，浮球通过浮力将阀体内部的介质封堵，阻止介质的流动。

当需要开启阀门时，控制装置发送信号，驱动机械装置将阀门打开。

随着介质的流入，浮球随着浮力上升，产生一个上升的力量，以保持阀门开启。

当需要关闭阀门时，控制装置发送另一个信号，驱动机械
装置将阀门关闭。

此时，浮球会下降，由于浮力减小，阀门形成密封，阻止介质的流动。
