零件尺寸精度对电镀质量的影响

电镀质量六大影响因素影响电镀质量的因素很多，包括镀液的各种成分以及各种电镀工艺参数，下面讨论其中的主要因素。

(l) pH值的影响镀液中的pH值影响氢的放电电位、碱性夹杂物的沉淀，还影响络合物或水化物的组成以及添加剂的吸附程度。

但是，对各种因素的影响程度一般不可预见。

最佳的pH值往往要通过试验决定。

在含有络合剂离子的镀液中，pH值可能影响存在的各种络合物的平衡，因而必须根据浓度来考虑。

电镀过程中，若pH值增大，则阴极效率比阳极效率高，pH值减小则反之。

通过加入适当的缓冲剂可以将pH值稳定在一定的范围。

(2)添加剂的影响镀液中的光亮剂、整平剂、润湿剂等添加剂能明显改善镀层组织。

这些添加剂有无机和有机之分，无机添加剂在电解液中形成高分散度的氢氧化物或硫化物胶体，吸附在阴极表面阻碍金属析出，提高阴极极化作用。

有机添加剂多为表面活性物质，它们会吸附在阴极表面形成一层吸附膜，阻碍金属析出，因而提高阴极极化作用。

另外，某些有机添加剂在电解液中形成胶体，会与金属离子络合形成胶体一金属离子型络合物，阻碍金属离子放电而提高阴极极化作用。

(3)电流密度的影响任何电镀液都必须有一个能产生正常镀层的电流密度范围。

当电流密度过低时，阴极极化作用较小，镀层结晶粗大，甚至没有镀层。

随着电流密度的增加，阴极极化作用也随着增加，镀层晶粒越来越细。

当电流密度过高，超过极限电流密度时，镀层质量开始恶化，甚至出现海绵体、枝晶状、“烧焦”及发黑等。

电流密度的上限和下限是由电镀液的本性、浓度、温度和搅拌等因素决定的。

一般情况下，主盐浓度增大，镀液温度升高，以及有搅拌的条件下，可以允许采用较大的电流密度。

(4)电流波形的影响电流波形的影响是通过阴极电位和电流密度的变化来影响阴极沉积过程的，它进而影响镀层的组织结构甚至成分，使镀层性能和外观发生变化。

实践证明，三相全波整流和稳压直流相当，对镀层组织几乎没有什么影响，而其他波形则影响较大。

例如，单相半波会使镀铬层产生无光泽的黑灰色；单相全波会使焦磷酸盐镀铜及铜锡合金镀层光亮。

铬是很易钝化的金属。

以常见金属的钝性系数为例，Cu、Pb、Sn为0〃10，Ni为0〃37，Cr为0〃74，最高为Ti，达2〃44。

即铬比镍易钝化得多。

镀铬用整流电源必须是低纹波的(纹波系数5％以下)，且保持波形良好。

因为用纹波系数大的直流电流，在波形的低谷处也可能使铬层钝化，而在钝化的铬上再镀铬，必然灰白，局部钝化则起白斑。

镀铬整流电源可用三相五柱芯十二相整流带乎波电抗器的低纹波可控硅整流器，或者设有足够容量滤波器的高频开关电源。

道理很简单，纹波系数小的直流电是无法用变压器来变压的。

在生产实际中，由整流器也可以造成的镀铬故障。

一般说电镀车间湿度大、酸碱等气体腐蚀性强，常造成整流器等设备发生短路、断路等情况。

镀铬所使用的整流器由于长时间工作在大电流状态下，就更容易发生故障。

所以在处理镀铬故障时，作常规检查仍无法排除故障，同样对整流器作仔细地检查，以防排除电镀故障走弯路。

某厂在镀一批大面积的零件时，镀铬层突然变灰了。

根据故障现象对溶液中各成分和杂质的含量及电流密度、温度等工艺条件进行检查，结果显示没有超越镀铬工艺范围。

用万用表和示波器测量整流器的输出电流和电压的波形。

示波器显示输出电压波形中的纹波系数变大，表明三相交流电经降压、整流到输出的过程中，有某处发生故障致使输出的电压中缺少一相。

在不加电的状态下，仔细检查整流器中的变压器、整流元件、导线、接线柱，没有发现有损坏的现象。

几经周折，终于发现一只整流二极管，由于内部受腐蚀而失效。

断电检测结果二极管完好，但在加电状态下检测电压降，才发现其内部已经断路。

更换整流二极管后试镀，镀铬层质量正常，故障排除。

还有一次在镀一批面积较大的零件时，正常生产2个班后，镀铬层颜色逐渐变暗，深镀能力也越来越差。

针对这种情况，检查镀铬液各成分含量，发现Cr3+含量超过正常值29／L～59／L。

采用加大阳极面积，减小阴极面积的电解法来降低镀液中Cr3+的含量，但通电处理4h后试镀，故障现象依旧。

浅谈不同基体材料对镀层质量及电镀前处理工艺的影响在工业生产中，电镀是一种常用的表面处理技术，通过在基体材料表面覆盖一层金属或非金属的薄膜，来起到防腐、加工美化、提高机械性能等作用。

不同的基体材料对镀层质量和电镀前处理工艺的影响是不尽相同的。

本文将从不同基体材料对镀层质量的影响以及电镀前处理工艺的影响两方面进行分析探讨。

不同基体材料对镀层质量的影响主要表现在以下几个方面：1. 附着力：基体材料的表面粗糙度、表面清洁程度以及表面活性均会对镀层的附着力产生影响。

一般来说，金属表面的附着力较好，能形成均匀、牢固的镀层，而非金属表面的附着力较差，需要采取特殊的处理工艺来提高附着力。

2. 镀层的均匀性：基体材料的表面形貌和化学成分对镀层的均匀性有一定的影响。

铸铁材料表面存在大量的氧化铁和其他杂质，易导致镀层气孔和缺陷，降低镀层的均匀性。

3. 防腐性能：在海洋环境、酸碱环境等腐蚀性较强的情况下，镀层要求有较高的防腐性能。

不同基体材料的腐蚀性也会导致镀层的防腐性能不同。

电镀前处理工艺对镀层质量的影响也是十分重要的。

1. 表面清洁：无论是金属还是非金属基体材料，表面清洁是电镀前处理工艺的重中之重。

表面油污、灰尘、氧化物等都会影响镀层的质量和附着力，因此要采取适当的清洗工艺确保表面的清洁。

2. 预处理：对于一些特殊的基体材料，需要进行预处理以提高电镀的效果。

对于铝基材料，需要进行除脂、碱洗、酸洗等处理，以去除氧化膜和油污，提高镀层的附着力。

3. 表面活性处理：在一些情况下，需要对基体材料进行表面活性处理，以提高表面的化学反应活性，从而增强镀层的附着力和均匀性。

在实际生产中，针对不同的基体材料和要求的镀层性能，需要采取不同的电镀前处理工艺。

下面，我们分别以金属和非金属基体材料为例，来探讨它们在电镀中的影响和处理工艺。

金属基体材料是电镀的主要对象之一，其表面处理工艺通常包括除油、酸洗、酸中和、水洗、镀前活化、水洗、镀镍、再水洗等环节。

电镀工序质量控制电镀工序质量控制1. 原材料质量控制在电镀工序中，原材料的质量直接影响到最终产品的质量。

对于电镀工序中所使用的原材料，严格的质量控制是必要的。

以下是一些常见的原材料质量控制措施：选择优质的金属材料作为电镀基材，以确保电镀层的附着力和导电性。

检查电镀溶液中的化学品和添加剂的纯度和浓度，确保其符合标准。

对原材料进行严格的检测和筛选，以防止使用有缺陷的原材料进行电镀。

2. 工艺参数的控制在电镀工序中，各项工艺参数的控制非常重要，以确保电镀层的质量和性能。

以下是一些常见的工艺参数控制措施：控制电流密度：电流密度对电镀层的密度和均匀性有着重要的影响。

通过调整电流密度，可以控制电镀层的厚度和光亮度。

控制电镀时间：电镀时间对电镀层的厚度和光亮度也有重要影响。

根据产品要求，控制电镀时间可以确保电镀层的质量。

控制溶液温度：溶液温度对电镀层的结晶性和光亮度有影响。

通过控制溶液温度，可以调整电镀层的性能。

3. 检测和检验方法在电镀工序中，检测和检验是保证质量的重要环节。

以下是一些常见的检测和检验方法：外观检查：通过目视检查产品的外观，检查是否存在气泡、凹陷、划痕等缺陷。

厚度测量：使用合适的测量工具测量电镀层的厚度，以确保其符合产品要求。

附着力测试：通过进行剥离或划槽测试，评估电镀层与基材的附着力。

导电性测试：使用导电度计测试电镀层的导电性能，以确保其满足要求。

4. 持续改进和培训电镀工序的质量控制是一个不断改进的过程。

定期进行质量分析和评估，找出存在的问题，并采取相应的改进措施。

为工作人员提供培训和技能提升，以提高他们的质量意识和操作技能，也是保证电镀质量的重要环节。

在电镀工序中，质量控制是非常重要的。

通过对原材料质量的控制，调整工艺参数，使用合适的检测和检验方法，以及进行持续改进和培训，可以确保电镀产品的质量和性能。

只有通过科学的质量控制措施，才能生产出高质量的电镀产品。

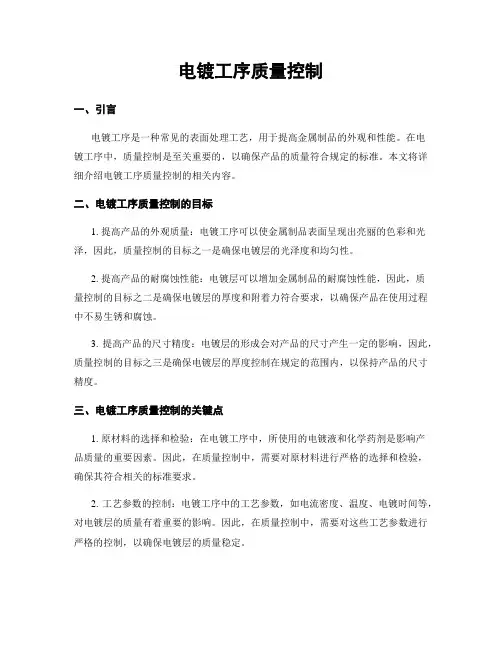

电镀工序质量控制一、引言电镀工序是一种常见的表面处理工艺，用于提高金属制品的外观和性能。

在电镀工序中，质量控制是至关重要的，以确保产品的质量符合规定的标准。

本文将详细介绍电镀工序质量控制的相关内容。

二、电镀工序质量控制的目标1. 提高产品的外观质量：电镀工序可以使金属制品表面呈现出亮丽的色彩和光泽，因此，质量控制的目标之一是确保电镀层的光泽度和均匀性。

2. 提高产品的耐腐蚀性能：电镀层可以增加金属制品的耐腐蚀性能，因此，质量控制的目标之二是确保电镀层的厚度和附着力符合要求，以确保产品在使用过程中不易生锈和腐蚀。

3. 提高产品的尺寸精度：电镀层的形成会对产品的尺寸产生一定的影响，因此，质量控制的目标之三是确保电镀层的厚度控制在规定的范围内，以保持产品的尺寸精度。

三、电镀工序质量控制的关键点1. 原材料的选择和检验：在电镀工序中，所使用的电镀液和化学药剂是影响产品质量的重要因素。

因此，在质量控制中，需要对原材料进行严格的选择和检验，确保其符合相关的标准要求。

2. 工艺参数的控制：电镀工序中的工艺参数，如电流密度、温度、电镀时间等，对电镀层的质量有着重要的影响。

因此，在质量控制中，需要对这些工艺参数进行严格的控制，以确保电镀层的质量稳定。

3. 设备的维护和保养：电镀设备的维护和保养对于质量控制也是至关重要的。

定期对设备进行检修和保养，确保设备的正常运行，可以有效地提高电镀工序的质量稳定性。

4. 检测和测试的方法：为了确保电镀层的质量符合要求，需要采用合适的检测和测试方法进行质量控制。

常用的检测方法包括厚度测量、附着力测试、耐腐蚀性能测试等。

5. 不良品的处理和改进措施：在电镀工序中，可能会出现一些不符合质量要求的产品。

对于这些不良品，需要及时进行处理，并分析其产生的原因，采取相应的改进措施，以避免类似问题的再次发生。

四、电镀工序质量控制的实施步骤1. 制定质量控制计划：根据产品的要求和标准，制定电镀工序的质量控制计划，明确质量控制的目标、方法和要求。

影响电镀层质量的因素及生产中注意事项摘要：介绍了影响电镀层质量的物理、化学及人为三大影响因素，物理因素主要为镀件材料、形状及表面状态等;化学因素主要为化工材料及配液用水等。

论述了电镀工艺中挂具、阳极、设备及包装对镀房质量的影响，并针对这些质量影响因素在生产过程中应注意的事项进行了详细阐述。

关键词：镀层质量;影响因素;注意事项引言电镀过程中影响电镀层质量的因素较多且复杂，但总的可以归结为物理的、化学的和人为的三种影响因素，在生产过程中，对这三种影响因素加以控制和注意，就会获得满意的、稳定的镀层质量。

一、物理因素影响电镀层质量的物理因素主要有受镀零件、挂具、装挂方式、阳极、设备、包装及贮存环境等。

1受镀零件受镀零件基体材料、形状大小、表面质量对电镀层的影响非常大，这是不容忽视的。

1.1基体材料在设计产品零件时，如该零件需要镀覆，设计者应充分考虑零件材料的镀覆性，当合金中非主成分的铜、铝及镁等金属总含量超过指标时，其表面就很难获得合格的镀覆层；另外，有些采用不符合标准或劣质原材料加工零部件，当加工零部件材料中的铅、锡或镉等金属杂质含量超过一定量时，也难以在零部件表面获得优质的镀覆层。

针对基体材料影响因素应注意以下几点：1〉设计者在选择零部件材料时，除考虑材料在产品中的性能外，还应考虑表面处理对材料的选择性。

2〉应选择符合标准要求的材料加工零部件。

1.2形状对于电镀来说，产品零件的几何形状是不确定的，是变动量最大的物理因素，也是决定电镀加工难易程度的重要因素。

零件形状越复杂，电镀难度系数就越大,对于外形复杂的零件，在进行电镀加工时，突起的部位会因电流过大而烧焦，而低凹部位又因电流过小而镀层很薄或根本镀不上镀层，即便是简单的平板零件，如不采取保护措施，也会使平板四周镀层较厚，而中心部位镀层厚度较薄。

针对形状大小影响因素应注意以下几点：1〉镀覆形状复杂的零件时，应尽可能选取分散能力好的镀液。

2〉根据零件形状选择合适的挂具及装挂方式，避免窝气、尖端放电或深孔无镀层等疵病的产生。

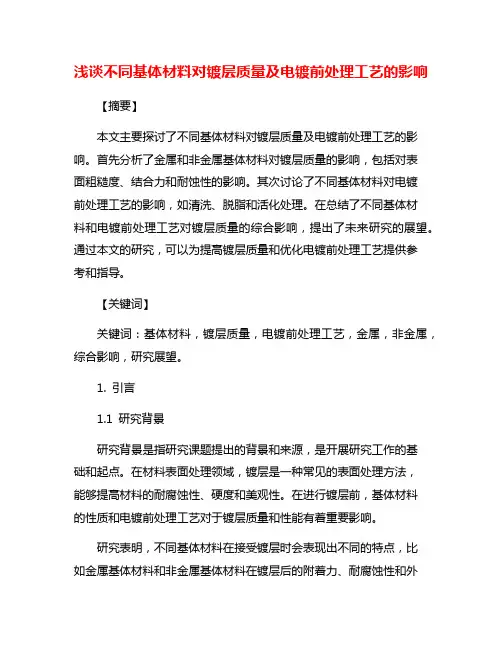

浅谈不同基体材料对镀层质量及电镀前处理工艺的影响【摘要】本文主要探讨了不同基体材料对镀层质量及电镀前处理工艺的影响。

首先分析了金属和非金属基体材料对镀层质量的影响，包括对表面粗糙度、结合力和耐蚀性的影响。

其次讨论了不同基体材料对电镀前处理工艺的影响，如清洗、脱脂和活化处理。

在总结了不同基体材料和电镀前处理工艺对镀层质量的综合影响，提出了未来研究的展望。

通过本文的研究，可以为提高镀层质量和优化电镀前处理工艺提供参考和指导。

【关键词】关键词：基体材料，镀层质量，电镀前处理工艺，金属，非金属，综合影响，研究展望。

1. 引言1.1 研究背景研究背景是指研究课题提出的背景和来源，是开展研究工作的基础和起点。

在材料表面处理领域，镀层是一种常见的表面处理方法，能够提高材料的耐腐蚀性、硬度和美观性。

在进行镀层前，基体材料的性质和电镀前处理工艺对于镀层质量和性能有着重要影响。

研究表明，不同基体材料在接受镀层时会表现出不同的特点，比如金属基体材料和非金属基体材料在镀层后的附着力、耐腐蚀性和外观等方面会有所不同。

电镀前处理工艺也会对镀层质量产生重要影响，比如表面清洁度、粗糙度和化学成分的变化等都会影响后续的电镀效果。

深入研究不同基体材料和电镀前处理工艺对镀层质量的影响，有助于深化对镀层形成机理的理解，优化电镀工艺参数，提高镀层质量，推动表面处理技术的发展。

这也是本文研究的重要背景和动机。

1.2 研究目的研究目的是通过对不同基体材料对镀层质量和电镀前处理工艺的影响进行分析，探讨不同基体材料在电镀过程中的特点和影响机制，为提高镀层质量和改进电镀前处理工艺提供理论依据。

本研究旨在揭示金属基体材料和非金属基体材料在电镀过程中的差异及影响因素，为优化电镀工艺提供参考。

通过深入研究不同基体材料和电镀前处理工艺对镀层性能的综合影响，为相关产业的发展提供科学依据，促进电镀技术的进步和应用。

通过本研究的深入探讨，进一步完善电镀工艺，提高镀层的质量和耐腐蚀性能，为工程领域的应用提供更可靠的技术支持。

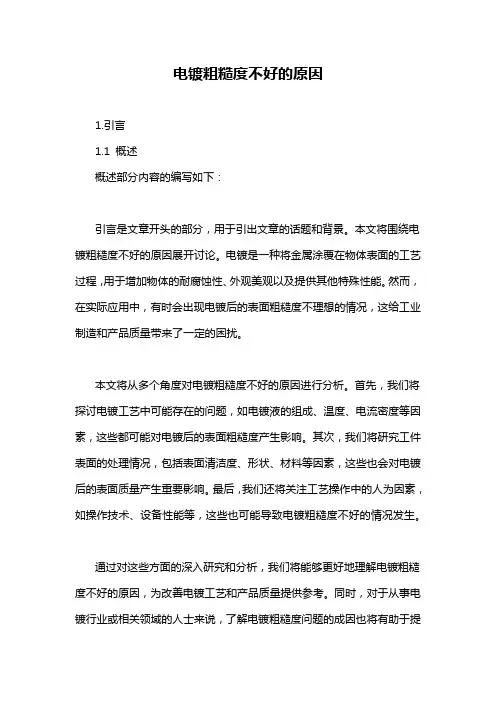

电镀粗糙度不好的原因1.引言1.1 概述概述部分内容的编写如下：引言是文章开头的部分，用于引出文章的话题和背景。

本文将围绕电镀粗糙度不好的原因展开讨论。

电镀是一种将金属涂覆在物体表面的工艺过程，用于增加物体的耐腐蚀性、外观美观以及提供其他特殊性能。

然而，在实际应用中，有时会出现电镀后的表面粗糙度不理想的情况，这给工业制造和产品质量带来了一定的困扰。

本文将从多个角度对电镀粗糙度不好的原因进行分析。

首先，我们将探讨电镀工艺中可能存在的问题，如电镀液的组成、温度、电流密度等因素，这些都可能对电镀后的表面粗糙度产生影响。

其次，我们将研究工件表面的处理情况，包括表面清洁度、形状、材料等因素，这些也会对电镀后的表面质量产生重要影响。

最后，我们还将关注工艺操作中的人为因素，如操作技术、设备性能等，这些也可能导致电镀粗糙度不好的情况发生。

通过对这些方面的深入研究和分析，我们将能够更好地理解电镀粗糙度不好的原因，为改善电镀工艺和产品质量提供参考。

同时，对于从事电镀行业或相关领域的人士来说，了解电镀粗糙度问题的成因也将有助于提高工作效率和降低生产成本。

因此，本文的目的是通过深入研究电镀粗糙度不好的原因，为解决这一问题提供有益的信息和建议。

1.2文章结构文章结构部分的内容可以包括以下内容：文章结构的目的是为了给读者提供一个清晰的思路，使他们能够更好地理解整篇文章的内容和论证过程。

本文对电镀粗糙度不好的原因进行了研究和探讨，为了使读者更好地理解整个文章的结构，本文将按照以下方式进行组织和呈现：首先，在引言部分，将对整篇文章的背景和意义进行概述。

简洁明了地介绍了电镀粗糙度在工业生产中的重要性和存在的问题。

同时，通过引言部分，读者可以对本文的目的有一个初步的了解。

接下来，在正文部分，将从两个主要的要点探讨电镀粗糙度不好的原因。

每个要点都将在独立的小节中进行详细讨论。

在介绍每个要点之前，将先进行背景介绍，解释为什么选择这个要点，以及它的重要性。

教你电镀故障引起原因与排除方法展开全文慧聪表面处理网讯：电镀故障通常是指电镀的产品，即镀层出现的弊病(也称为毛病或缺陷〉，其表现形式多种多样,如防护-装饰性镀层起泡、暴皮、粗糙、漏镀、内应力大及光亮度不足等;功能性镀层达不到耐蚀、耐磨、导磁、硬度、屏蔽及焊接性能等。

电镀生产流程长，工艺参数处于动态变化之中，影响镀层质量的因素众多而复杂。

以下分享电镀故障引起原因与排除方法：一．由于物理因素对电镀产品质量的影响影响电镀质量的物理因素又可以分为机械的、电学的和几何的等几种,包括温度、搅拌、电流密度及波形、槽体形状大小、挂具形状、阳极状态等,本篇将分别加以讨论。

1.几何因素的影响几何因素包括镀槽的形状、大小;阳极的形状和配置;排具的形状以及被镀零件的形状等。

1．1镀槽除了刷镀以外,其他电镀都需镀槽,广义地说任何容器,只要不漏而又耐腐蚀,都可以用来做镀槽。

但是要讲究质量的话,镀槽应用按设计要求制作,而不是随便拿一个容器**可用的。

镀槽设计的依据是产量和被镀零件的大小、形状。

如果产量低、零件小,**用较小的镀槽,否则**是浪费。

反之,产量高、零件大,如果槽子太小,镀液很容易出现失调,电镀质量不能保证,也不划算。

合理的镀槽容量应该是满负荷运作能力的1.2～1.5倍,建议用加工零件的受镀面积来估算镀槽容积,一般每平方分米应占用8～12L容积,才可维持正常的工作。

遇有镀铬,或对温度敏感的镀种,要取上限,并适当加大容量,比如镀硬铬,每平方分米需要有30L 左右液量。

镀槽的几何形状一般是长方体,其高度一般为800～1000mm,宽度为600～800mm,长度在1200mm左右,容量在500～100L。

但具体尺寸应根据零件形状及挂具的设置、阳极的配置来定。

一般以中间为阴极、两侧为阳极的配置为标准。

零件应浸入在镀液中,距液面5～10cm,下端距槽底应10～20cm,阴极(零件)与阳极的距离应在15～20cm,尤其在没有搅拌时,阴阳极距离要拉大一些。

锌合金压铸件电镀质量受哪些因素影响？
1. 原材料的影响
•锌合金材料的纯度：纯度越高，电镀出来的质量越好。

•材料的成分：成分中含有其他的金属元素，比如镁、铜等，容易影响电镀层的质量。

•材料的表面状态：材料表面的氧化铝会对电镀的质量产生影响，应该做好脱氧处理等表面处理。

•材料的形状和尺寸：不同的形状和尺寸会影响电镀均匀性，如果不均匀，容易导致电镀失效。

2. 压铸工艺的影响
•压铸注塑温度：过低或过高的温度会导致合金质量不稳定，容易出现内部气泡或缺陷等质量问题。

•压铸模具的制造工艺：模具的制造方式和制造精度会影响到合金件表面的光洁度，如果模具不光滑，会导致表面出现气泡或流痕等表面不平整问题。

•压铸加工工艺：合金件加工时需要注意在内部和表面处理时的水平度，如果处理不良，会导致电镀均匀性差，甚至是表面质量不佳的问题。

3. 电镀工艺的影响
•电解液的配方：不同材料需要不同配方的电解液，如果使用不当将会影响电镀层的均匀性和质量。

•电镀时间的控制：电镀时间过短会导致电镀层脆弱，过长则可能导致电镀层太厚，产生龟裂、容易脱落等问题。

•电流密度的控制：不同材料、不同电解液和电镀条件要求不同的电流密度，在电镀过程中完美掌握电流密度是保证电镀质量的关键之一。

•电镀部位的流线控制：流线设计、淋涂施工、阳极规格等工艺和设计等因素均会影响电镀层的质量。

综上所述，锌合金压铸件的电镀质量会受到多种因素的影响，其中包括原材料
的影响、压铸工艺的影响以及电镀工艺的影响。

在实际生产和操作过程中，应该根据具体的情况，选择最合适的方法和工艺来保证电镀质量的稳定和可靠。

影响镀层厚度和质量的主要因素整个反应历程中镍析出的少，产生的氢多。

通常沉积镍层中总会有百分之三到百分之十五的磷，这就是电镀镍和化学镀镍的根本区别所在。

影响镀层厚度和质量的主要因素是时间、温度和PH值。

在槽液温度和PH值固定的条件下，镀层厚度和化学镀时间的关系，可见，随着时间延长，镀层随之增厚，但是沉积速率随着时间稍有减小。

槽液温度随沉积速率的影响。

随着温度提高，沉积速率急速增大。

在槽液温度低于50摄氏度的时候，沉积速率几乎为零。

当温度高于80摄氏度的时候，沉积速率明显下降。

最佳操作温度为八十摄氏度左右。

沉积速率受PH值影响，当PH值等于四的时候，发现底材镁合金产生严重溶解，沉积物几乎没有附着力。

当PH值大于八的时候，镀层会产生内应力，镀层内磷含量很低，这就使镀层耐蚀性下降。

最佳的条件是PH值等于6.5±1。

试验证明，工艺工程中碱洗对零件尺寸变化可以忽略。

酸洗，尺寸减小为每分钟1毫米，氟化物活化处理为每分钟0.08微米。

镀层密度为7.28~7.32每立方厘米。

镀层附着力好，经过两小时250摄氏度处理后空冷，没有发现镀层变色、裂纹、鼓泡或者脱落。

没有经过热处理镀层显微硬度为760~785VHV。

两小时230摄氏度处理后显微硬度可以提高55~65VHV。

在湿度百分之九十五，温度九十五摄氏度的恒温恒湿箱中试验四十八小时，镀层没有任何变化。

该镀层热稳定性优良。

在二百五十摄氏度，真空度为1.33*10-3帕真空箱四十八小时试验，镀层没有变化。

经过热循环试验100次，镀层完好。

化学镀镍层采用高活性酸性溶剂很容易焊接。

如果镀层在空气中长期放置，或者经过热处理，不采用高活性酸性溶剂就很难进行焊接。

这个事例证明，镁合金表面上可以直接进行化学镀镍，其附着性很好，其耐蚀性、硬度、可焊性均能满足工业要求，这对镁合金在通讯行业中应用开拓了广大市场空间。

响电镀出现故障的主要因素：零件镀覆前的质量控制电镀、化学镀、转化膜的质量好坏既受到溶液成分和工艺条件的影响，也受到零件基体材料表面质量的制约。

通常从事电镀工艺管理、技术、操作人员比较重视电镀表面处理工艺对镀层质量的影响，而忽视零件基体表面状态对镀层质量的影响。

其实电镀零件基体材料和表面状态对镀层质量的影响是不能忽视的。

有很多关于解决电镀故障的文章和经验，讨论比较多的是镀液、电镀工艺参数的影响等，在谈及电镀前工件表面状态的好坏，基体材质的差异对电镀质量的影响较少。

零件表面镀覆前的状态对镀覆层质量的影响，往往是由零件的形状、尺寸精度、粗糙度、零件的组合构形、表面存在的缺陷，制造过程中各种冶金因素及零件材料等方面表现出来。

这些影响因素对零件表面与溶液界面处进行的化学或电化学反应过程和镀覆层的质量影响是很大的。

1．零件材料的影响零件材料是设计人员根据产品结构及性能的需要而确定的，有金属材料(如钢铁、不锈钢、铜及铜合金、铝及铝合金、镁及镁合金、锌基合金、钛合金等)和非金属材料(如塑料、陶瓷、玻璃、玻璃钢)等。

这些基体材料特性差异很大，在进行镀覆时所采用的工艺流程、溶液配方和前处理方法也差异很大，因此对镀层质量会产生不同影响。

金属材料中含有的元素种类和数量决定了材料的品种和牌号、规格和金相组织的特点等。

金属材料含有不同种类的微量元素，这些元素会影响镀前处理的工艺程序和方法，同时也影响镀层的外观及质量。

具有多相金相组织的金属，随所含的元素种类和含量的不同，金属表面上的化学不均一性差异很大，它们的前处理工艺可能不一样，并且对镀覆层质量产生不同的影响。

合金钢中如Cr、W、N i、M0、V等元素的含量总和超过5％，在其表面就很难进行碱性溶液氧化和磷化处理。

铸造铝合金在其表面很难获得硬度较高、厚度较厚的阳极氧化膜和浅色膜层。

对于不锈钢、铝及铝合金、镁及镁合金、锌基合金、钕铁硼永磁合金、钛及钛合金这些特殊金属材料，镀覆前都必须经过特殊的前处理。

镀镍的精度等级-概述说明以及解释1.引言1.1 概述概述镀镍是一种常见的表面处理技术，用于改善材料的外观和性能。

通过将镍层附加在基材上，可以提高材料的耐腐蚀性、硬度和光泽度。

镀镍的精度等级是评估镀层质量和精度的标准之一，它涉及到镀层的厚度、均匀性和表面质量等方面的要求。

在实际应用中，根据不同的需求和要求，镀镍的精度等级被细分为多个级别。

每个等级对镀层的厚度、均匀性和表面粗糙度等方面都有着明确的规定，以确保镀层的质量达到预期的要求。

镀镍的精度等级分类包括常规等级、高精度等级和特殊等级。

常规等级适用于一般需求，而高精度等级适用于对镀层质量要求更高的场合，如精密仪器、光学元件等。

特殊等级则适用于一些特殊要求的场景，如电子元器件的封装等。

镀镍的精度等级在工业领域有着广泛的应用。

例如，在汽车制造业中，镀镍常用于改善零件的耐蚀性和美观度，提高产品的质量和寿命。

在电子行业中，镀镍被用作电子元器件的防腐层，以保护电路板免受腐蚀的影响。

此外，在航空航天、医疗设备和家电等领域，镀镍也有着广泛的应用。

总之，镀镍的精度等级在各个行业中起着重要的作用。

它不仅提供了一种评估镀层质量和精度的标准，也为不同行业提供了选择合适镀镍等级的依据。

在不断发展的科技领域中，对镀镍的精度等级的研究和改进将继续推动该技术的应用和发展，为各行各业带来更多的益处。

1.2 文章结构本文主要围绕镀镍的精度等级展开讨论，分为引言、正文和结论三个部分。

在引言部分，首先对镀镍的精度等级进行概述，介绍其在工业应用中的重要性和影响。

其次，给出文章的结构和组织形式，提供读者对整篇文章的整体把握。

最后，说明文章的研究目的，明确本文所需要解决和探讨的问题。

正文部分包括三个小节，分别是镀镍的精度等级定义、镀镍的精度等级分类和镀镍的精度等级的应用。

在镀镍的精度等级定义部分，详细阐述了镀镍精度等级的概念、定义和相关标准。

在镀镍的精度等级分类部分，对不同精度等级的镀镍进行分类和比较，介绍各个等级的特点和适用范围。

影响电镀锌的因素
电镀锌的质量和效果受到多个因素的影响，以下是其中一些主要因素：
1. 金属表面的准备：在进行电镀锌之前，金属表面必须进行充分的准备，以确保表面清洁、光滑且不受污染。

通常会使用化学物质或机械方法来清洁金属表面。

2. 电镀过程中的电流密度：电流密度是指单位面积内通过电流的电量，电流密度越大，电镀速度越快，但如果电流密度过大，则可能会导致电镀层质量下降。

3. 电镀液的成分：电镀液中的化学成分可以影响电镀层的质量和效果。

例如，添加剂可以改善电镀层的质量和均匀性。

4. 电镀时间和温度：电镀时间和温度也会影响电镀层的质量和效果。

通常来说，电镀时间越长，电镀层越厚，但也可能导致电镀层不均匀。

温度过高也会影响电镀层的质量。

5. 金属基材的质量：金属基材的质量也会影响电镀层的质量和效果。

如果金属表面存在缺陷或污染，可能会导致电镀层质量下降。

这些因素是影响电镀锌的主要因素，但并不是所有因素。

在进行电镀锌之前，需要仔细评估所有相关的因素，并采取适当的措施来确保电镀层的质量和效果。

电镀锌件检验标准1、目的为有效控制外协电镀锌产品的质量，统一电镀锌产品的检验标准，特制订本检验标准。

2、范围适用于所有电镀锌产品的检验3、职责3．1、品管部：负责根据客户的要求制订统一的电镀锌产品的品质标准并依此进行检验。

3．2、采购部：负责根据品质标准进行采购。

4、定义4．1、表面缺陷：镀层表面缺陷是指镀层表面上特别是镀件的主要表面上和各种针孔、麻点、起皮、起泡、削落、阴阳面、斑点、烧焦、雾状、权枝状各海棉沉积层，以及应当镀覆而未镀覆的部位等。

4．1．1、针孔：从镀层表面贯穿到镀层底部或基体金属的微小孔道。

4．1．2、麻点：在电镀过种由于种种原因而在电镀表面形成的小坑。

4．1．3、起皮：镀层呈片状脱落基体现象4．1．4、起泡：在电镀中由地镀层与底金属之间失去结合力而脱引起一种凸起状缺陷。

4．1．6、削落：由于某些原因（例如不均匀的热膨胀或收缩）引起的镀层表面的破裂或脱落。

4．1．7、斑点：指镀层表面的一类色斑、暗斑的等缺陷。

它是由一电镀过程中沉淀不良、异物粘附或钝化液清洗不干静造成。

4．1．8、烧焦镀层：在过高电流的情况下形成的黑暗色、粗糙松散、质量差的沉积物，其中含有氧化物和钝化液清洗不干净造成。

、4．1．9、雾状：脂镀层表面存在程度不同的云雾状覆盖物，多数产生于光亮镀层表面4．1．10、树枝状结晶：电镀时在阴极上（特别是边缘和其他高电流密度区）形成的粗糙、松散的树状或不规则突起的沉积物。

4．1．11、海棉状镀层：与基本材料结合不牢固的疏松多孔的沉积物。

4．2、镀层厚度的术语4．2．1、主要表面：制件上某些已处理或待处理覆盖的表面，在该表面上覆盖层对制件的外观和（或）使用性能是重要的。

4．2．2、局部厚度：在基本测量面内进行规定次数测量的算术平均值。

4．2．3、最小局部厚度：在一个制件的主要表面上所测的局部厚度最小值，也称最小厚度。

4．2．4、平均厚度：在同一平面内、选择平均分布的十个点进行厚度测量，所测厚度的算术平均值即为平均厚度。

电镀加工过程中镀层尺寸精度控制研究电镀加工作为一种常用的表面处理技术，在工业制造中扮演着重要的角色。

然而，镀层尺寸精度控制一直是电镀加工过程中需要解决的难题。

本文将探讨电镀加工过程中镀层尺寸精度控制的相关研究。

首先，我们需要了解电镀加工的基本原理。

电镀加工是利用电流通过电解液，将金属离子在工件表面沉积成一层金属薄膜的过程。

而镀层的尺寸精度受到多种因素的影响，其中包括材料的特性、电解液的组成、工艺参数等。

其次，镀层尺寸精度控制的关键在于控制电流密度分布。

电流密度分布是指电流在工件表面的分布情况，它直接影响到镀层的均匀性和厚度分布。

因此，研究者们通过调控电解液的成分和工艺参数，以及设计合理的阳、阴极形状，来实现镀层尺寸精度的控制。

在电解液的成分方面，研究者们发现镀液的酸碱度对镀层尺寸精度有较大影响。

具体而言，酸性镀液有利于提高镀层的尺寸精度，而碱性镀液则相对较差。

这是因为酸性镀液中的氢离子浓度较高，有助于提高电解液的导电性，使得电流密度分布更加均匀。

除了电解液的成分外，工艺参数也是影响镀层尺寸精度的重要因素。

其中，电流密度是一个关键参数。

研究者们通过调整电流密度，可以控制镀层的厚度分布，从而实现尺寸精度的控制。

此外，温度、搅拌速度等参数也会对镀层尺寸产生影响。

通过优化这些参数，可以有效控制镀层尺寸的精度。

此外，设计合理的极形状也是实现镀层尺寸精度控制的重要手段之一。

研究者们通过改变阳、阴极的形状，可以调整电流密度分布，从而实现镀层尺寸精度的控制。

例如，在需要获得较高精度的镀层时，可以采用带有凸起结构的阳极，以增加电流密度在凸起部位的分布。

除了上述措施外，还有一些新的技术正在被研究和应用于电镀加工中，以进一步提高镀层尺寸精度的控制。

例如，有学者提出了基于计算机模拟和优化的方法，通过数值模拟和实验验证相结合的方式，来实现镀层尺寸的精确控制。

此外，一些纳米加工技术也被引入到电镀加工中，以提高镀层的均匀性和尺寸精度。

电镀最大尺寸全文共四篇示例，供读者参考第一篇示例：电镀是一种广泛应用于工业生产中的表面处理技术，通过在金属表面电化学沉积一层金属或合金薄膜来改善其抗腐蚀性能、外观效果和机械性能，达到防锈、增强强度、提高导电性等目的。

在电镀工艺中，电镀最大尺寸是一个重要的参数，它影响着电镀过程中材料的处理能力、生产效率和产品质量。

对于不同类型的电镀工艺和设备，其最大尺寸也会有所不同。

电镀最大尺寸通常指电镀槽内能够容纳的最大工件尺寸。

在实际生产中，电镀工艺厂家和用户需要根据自身的需求和工件尺寸来选择合适的电镀设备和工艺方案。

一般来说，电镀槽的尺寸和材料都会对工件的最大尺寸有一定限制，因此在选择电镀设备时需要注意这一点。

对于大尺寸工件的电镀加工，通常需要使用大尺寸的电镀槽和电镀设备。

一般情况下，工件的最大尺寸越大，所需的电镀设备和设备成本也会相应增加。

大尺寸工件的电镀加工也需要考虑工件在电镀槽内的悬挂方式、电镀液的流动性、电镀液的均匀性等因素，以确保工件能够得到均匀、完整的电镀覆盖层。

在某些行业中，如航空航天、汽车制造等，对于大尺寸工件的电镀加工需求较为常见。

这些行业对于电镀层的质量和性能要求较高，因此对于电镀最大尺寸的要求也相对较高。

为满足这些行业的需求，一些电镀设备制造商也开始研发和生产大尺寸的电镀设备，以应对市场的需求。

除了工件尺寸外，电镀最大尺寸还受到其他因素的影响，如电镀液的种类、电镀工艺的要求、电镀设备的性能等。

不同的电镀工艺需要不同的电镀设备和设备，因此在选择电镀设备时需要考虑这些因素。

还需要考虑电镀工艺中可能出现的问题，如电镀液的浓度控制、温度控制、电流密度控制等，以确保电镀加工过程能够稳定进行。

电镀最大尺寸是影响电镀加工质量和生产效率的重要参数，对于不同行业和不同类型的电镀工艺来说都具有重要意义。

随着科技的进步和市场对电镀产品要求的不断提高，电镀设备制造商也在不断提升设备的技术水平和性能，以满足市场对于大尺寸工件电镀加工的需求。
