新能源汽车使用与维护--正确驾驶与使用电动汽车38页PPT

赶赴现场处理。
2.9 充电
充电系统是电动汽车主要的能源补给系统。充电方式分为常规充电 （俗称慢充）和快速充电（俗称快充）两种。
充电方式
快充和慢充的区别
快充
慢充
原理
充电机直接输出直流进行充电
车载充电机将交流充电桩的电 源装车直流进行充电
设备 时间
大功率非车载直流充电机 交流充电桩+小功率车载充电机
2.2.1 变速杆式
变速杆式
（１）前进档Ｄ：在换Ｄ位之 前，应先踩制动踏板，否则 档位选择无效。
（２）倒档Ｒ：在选择倒档前， 应确保车辆处于静止状态， 然后踩下制动踏板，轻轻压 下手柄，再挂档。
（３）空档Ｎ：在选择空档前， 确保车辆处于静止状态。
换档方式和档位设置
2.2.2 旋钮式
（１）前进档Ｄ：在旋转到 Ｄ位之前， 应先踩下制动踏板，否则档位选择无效。
➢ ＡＣＣ：转向盘解锁，个别电器 和附件可以工作。
➢ ＯＮ：高压通电，所有仪表、警 告灯和电路工作。
起动开关
2.2 换档方式和档位设置
2.2.1 变速杆式 （１）前进档 Ｄ （２）倒档 Ｒ （３）空档 Ｎ
2.2.2 旋钮式 （１）前进档 Ｄ （２）倒档 Ｒ （３）空档 Ｎ （４）经济模式 Ｅ
换档方式和档位设置
停放３０ｍｉｎ后，在阴凉通风处进行充电。 ８）当下暴雨或打雷时尽量不要充电。当车辆在露天或者地势较低的地方充电
时，若开始下雨应终止充电，以免积水高度超过充电口发生短路。 ９）避免车辆暴晒。建议将车辆停放在阴凉通风处，以防车内温度过高，造成
安全隐患。
使用注意事项
2.5.2 冬季注意事项
１）电动汽车在冬季低温行驶后，建议及时充电，避免因长时间停 驶导致动力电池温度低，造成用电浪费和充电延时。

➢ 对各个模块如整车控制模块（ＶＣＵ）、动力电池管理模块（ＢＭ Ｓ） 等进行相应的升级等。
➢ 通过定期检查和保养，可以及时发现和解决存在的隐患及故障，避 免更大故障的发生。
3.1.2 车辆维护保养的内容
1.检查
（１）外观检查 （２）内饰检查 （３）充电主要功能检查 （４）诊断仪测试检查 （５）油液检查 （６）ＤＣ／ＤＣ（ＰＥＵ）输出电压检测 （７）底盘主要项目检查 （８）高压电缆及低压线束的检查
车辆底盘悬架
（８）高压电缆及低压线束的检查 ① 检查高压电缆的敷设是否遵循横平竖直原则，有无Ｓ状走线、
生拉硬拽、缠绕绞织等现象。 ② 检查高压电缆的敷设是否与车辆低压线束（包括信号线束）
交叉并行，如并行应检查与低压线束及信号线束间隔是否大于１５０ ｍｍ；使用Ω状跨过交叉的，检查两端固定是否牢靠，跨线处包裹铝 箔或锡箔是否完好，应使用铝箔纸或锡箔纸包裹低压及信号线束，包 裹固定好之后检查包裹物表面接地是否可靠（电阻值应小于０.１ Ω）；检查在一些信号线上（如ＣＡＮ通信线）使用的磁环是否完好。
保养里程间隔表
累计行驶里程（公里） 保养类别 保养项目
10000 20000 30000 40000 50000 以此类推
A级保养 全车保养 √
√
√
B级保养
高压安全 检查
√
√
√
3.1.4 日常维护及保养项目
系统 类别
检查内容
动力 电池 系统
电机 系统
安全防护 绝缘 插接器状态 标识 螺栓紧固力矩 动力电池加热功能检查 外部检查 数据采集 安全防护 绝缘检查 电机及控制器冷却检查 外部检查
➢ 查看系统版本号，以 确认是否需要更新或 升级。
车辆检测设备检查

做绝缘处理。 四．维护保养现场整车高压上电，必须两人以上进行，一人操作、一人监护。 五．整车故障必须拖车时，一定要把变速器置于空档，当不能挂空档或者不能确定
档位时，必须卸下传动轴或者半轴。 六．维护保养过程中严格遵循先低压后高压、先常规项后高压的顺序。
PART-02
电动汽车维护保养作 业前场地准备
PART - 01
电动汽车维护保 养作业规范
单击此处添加文本具体内容，简明扼要的阐
述您的观点。
1.电动汽车维护保养的作用
（1） 为什么进行维护保养
电动汽车在使用过程中，各零部件 会产生不同程度的磨损、变形、松 动、老化、腐蚀及损伤，从而导致 功能异常，甚至有可能危及行车安 全等情况。
（2） 维护保养作用
PART-04
电动汽车维护 保养常规工具
单击此处添加文本具体内容，简明扼要的阐
述您的观点。
举升机

汽车举升机的作用：汽车维修过程中举升 汽车的设备。汽车开到举升机工位，通过 人工操作可使汽车举升一定的高度，便于 进行车下维修保养工作。
举升机安全操作规程
• 使用前应清除举升机附近妨碍作业的器具 及杂物，并检查操作手柄是否正常、举升 机安装地脚螺栓是否松动。
万用表（FLUKE1587/1577）
万用表是电动汽车维护中不可或 缺的电器测量仪表，可用于测量 或测试AC/DC（交流/直流）电 压和电流、电阻、电容、二极管 等电量参数，FLUKE1587万用 表还能测量温度、电频等，能进 行绝缘测试。
交流和直流电压、电阻、导通性测量
为了避免触电、人身伤害，或损坏仪表，在测量电阻、导通性、二极管或电容 之前，要断开电路电源并将所有高压电容器放电。
• 需要高度时，必须插入保险锁销，并确保 安全可靠才可开始车底作业。

项目一 活塞新连能杆源组汽故车障售诊后断服与务修认复知
学习任务 １
活塞认连识新杆能组源故汽障车诊维断护与工修作复流程
学习目标
完成本学习任务后，你应当达到如下目标:
１. 通过查找相资料，能叙述汽车维修服务的流程； ２. 能叙述新能源公司维护相关政策和整车质保项目； ３. 能完成车辆维修与保养的工作任务； ４. 能在工作过程中，注重安全、环保、节约意识，为车主提供合理用车 建议。
（二）新能源汽车维护工作流程七步骤 3.工作分配
管理员和领班根据完成工作所要求的时间和技术水平分配任务。
4.维修
(１) 车辆到工位。 (２) 在车辆上安放翼子板罩。 (３) 领料，如果缺货，需要进行无货登记，如果有货，进行第(４) 步。 (４) 开始维修工作。 (５) 有无增减维修项目，如果顾客同意增加或减少项目，需顾客确认，如果 无增减维修项目进行第(６) 步。 (６) 维修技师签字。
二、任务实施
（二）新能源汽车维护工作流程七步骤 6.交付
（7） 向顾客出示旧件。 （8） 旧件是否带走，如果否，交回服务中心；如果是，为顾客包装好，放 在顾客指定的位置。 （9）为顾客解释最终的修理费用和配件费用。 （10）打印最终结算单和车辆使用提醒，开发票结账。 （11）礼貌送走顾客。
二、任务实施
（二）新能源汽车维护工作流程七步骤 5.最终检查
(１) 技术员进行最后检查. (２) 技师领队向管理员/ 领班确认工作完成。 (３) 管理员/ 领班向业务人员确认工作完成。
6.交付
(１) 服务顾问接到车间可交车的通知。 (２) 确认车辆已被修理和清洗完毕后通知顾客。 (３) 服务顾问迎接顾客。 (４) 主动带顾客至完工车辆旁。 (５) 陪同顾客查看车辆修理情况。 (６) 陪同顾客验车（必要时同顾客一起试车）。

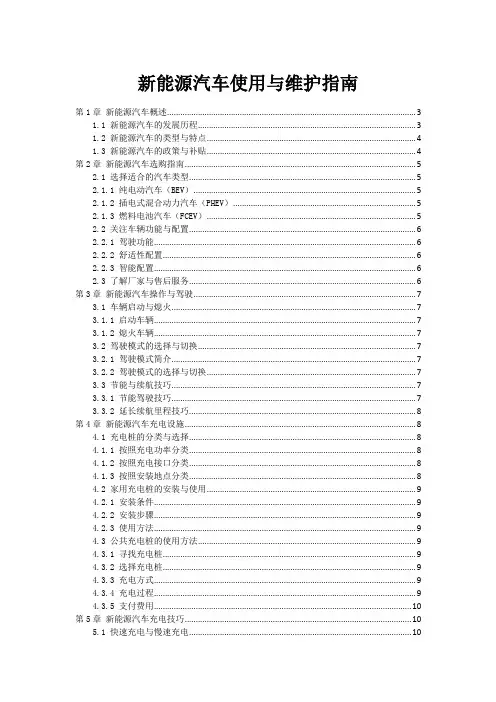

新能源汽车使用与维护指南第1章新能源汽车概述 (3)1.1 新能源汽车的发展历程 (3)1.2 新能源汽车的类型与特点 (4)1.3 新能源汽车的政策与补贴 (4)第2章新能源汽车选购指南 (5)2.1 选择适合的汽车类型 (5)2.1.1 纯电动汽车（BEV） (5)2.1.2 插电式混合动力汽车（PHEV） (5)2.1.3 燃料电池汽车（FCEV） (5)2.2 关注车辆功能与配置 (6)2.2.1 驾驶功能 (6)2.2.2 舒适性配置 (6)2.2.3 智能配置 (6)2.3 了解厂家与售后服务 (6)第3章新能源汽车操作与驾驶 (7)3.1 车辆启动与熄火 (7)3.1.1 启动车辆 (7)3.1.2 熄火车辆 (7)3.2 驾驶模式的选择与切换 (7)3.2.1 驾驶模式简介 (7)3.2.2 驾驶模式的选择与切换 (7)3.3 节能与续航技巧 (7)3.3.1 节能驾驶技巧 (7)3.3.2 延长续航里程技巧 (8)第4章新能源汽车充电设施 (8)4.1 充电桩的分类与选择 (8)4.1.1 按照充电功率分类 (8)4.1.2 按照充电接口分类 (8)4.1.3 按照安装地点分类 (8)4.2 家用充电桩的安装与使用 (9)4.2.1 安装条件 (9)4.2.2 安装步骤 (9)4.2.3 使用方法 (9)4.3 公共充电桩的使用方法 (9)4.3.1 寻找充电桩 (9)4.3.2 选择充电桩 (9)4.3.3 充电方式 (9)4.3.4 充电过程 (9)4.3.5 支付费用 (10)第5章新能源汽车充电技巧 (10)5.1 快速充电与慢速充电 (10)5.1.2 慢速充电 (10)5.2 充电时间与充电速率 (10)5.2.1 充电时间 (10)5.2.2 充电速率 (10)5.3 电池保护与充电安全 (10)5.3.1 电池保护 (10)5.3.2 充电安全 (11)第6章新能源汽车维护与保养 (11)6.1 日常保养注意事项 (11)6.1.1 检查车辆外观 (11)6.1.2 检查轮胎状况 (11)6.1.3 检查车辆灯光及信号装置 (11)6.1.4 定期清洗空调滤芯 (11)6.1.5 检查并补充冷却液、制动液等 (11)6.2 定期保养项目与周期 (11)6.2.1 首保 (11)6.2.2 保养周期 (12)6.2.2.1 更换机油及机油滤清器 (12)6.2.2.2 检查并更换空气滤清器、燃油滤清器等 (12)6.2.2.3 检查并调整制动系统 (12)6.2.2.4 检查并补充电池电解液 (12)6.3 电池保养与维护 (12)6.3.1 电池充电 (12)6.3.2 电池温度控制 (12)6.3.3 电池清洁 (12)6.3.4 电池状态监测 (12)6.3.5 电池更换 (12)第7章新能源汽车故障诊断与处理 (12)7.1 常见故障诊断方法 (12)7.1.1 故障代码读取 (12)7.1.2 数据分析 (13)7.1.3 故障树分析 (13)7.1.4 经验判断 (13)7.2 电池故障处理 (13)7.2.1 电池电量不足 (13)7.2.2 电池充电故障 (13)7.2.3 电池温度异常 (13)7.3 电机及控制系统故障处理 (13)7.3.1 电机异响 (13)7.3.2 电机过热 (13)7.3.3 控制系统故障 (14)7.3.4 电机转速异常 (14)第8章新能源汽车保险与理赔 (14)8.1.1 交强险 (14)8.1.2 商业保险 (14)8.1.3 保险选择建议 (14)8.2 理赔流程与注意事项 (14)8.2.1 理赔流程 (14)8.2.2 注意事项 (15)8.3 处理与维修 (15)8.3.1 处理 (15)8.3.2 维修注意事项 (15)第9章新能源汽车环保与回收 (15)9.1 新能源汽车的环保优势 (15)9.1.1 降低温室气体排放 (15)9.1.2 减少空气污染物排放 (15)9.1.3 节能减排 (15)9.2 电池回收利用政策与现状 (16)9.2.1 政策背景 (16)9.2.2 政策措施 (16)9.2.3 现状分析 (16)9.3 退役电池的回收与处理 (16)9.3.1 退役电池的检测与评估 (16)9.3.2 退役电池的梯次利用 (16)9.3.3 退役电池的材料回收 (16)9.3.4 退役电池的环境处理 (16)第10章新能源汽车未来发展展望 (16)10.1 技术发展趋势 (16)10.1.1 电池技术突破 (16)10.1.2 驱动系统优化 (17)10.1.3 智能化技术融合 (17)10.2 市场前景与政策支持 (17)10.2.1 市场前景 (17)10.2.2 政策支持 (17)10.3 智能网联新能源汽车的发展机遇 (17)10.3.1 技术创新驱动 (17)10.3.2 市场需求增长 (17)10.3.3 产业链整合升级 (17)10.3.4 国际合作与竞争 (18)第1章新能源汽车概述1.1 新能源汽车的发展历程新能源汽车的发展可追溯至20世纪初，其历史与全球能源危机、环境保护意识觉醒及汽车工业技术进步密切相关。

2 快速充電方式
快速充電又稱應急充電，是指以較大的電流在較的短時間內，為電動 汽車進行充電，以滿足汽車行駛需求的充電方式。
蓄電池的快速充電方法通常都是圍繞著最佳充電曲線進行設計的，目 的就是使其充電曲線盡可能地逼近最佳充電曲線。
蓄電池最佳充電曲線模型
根據快速充電的研究情況，目 前比較流行的快速充電方法有：
✓ 脈衝式充電方法
✓ 變電流間歇充電法
✓ 變電壓變電流波浪式間歇正 負零脈衝快速充電法
引導問題1：電動汽車如何充電？
通常有常規充電、快速充電和更換電池組三種充電方式。
3 更換電池充電方式
更換電池充電方式，是在蓄電池電量耗盡時，用充滿電的電池組更換 已經耗盡的電池組。
這種充（換）電方式的優點在於，通過快速更換電池，提高了車輛的 使用效率，方便了用戶的使用。
學習任務
1. 新能源汽車的使用 2. 新能源汽車的維護與保養 3. 新能源汽車的標準化
引導問題1：電動汽車如何充電？
當前市場上所應用的混合動力電動汽車，主要通過不斷補 充燃油，通過發動機運轉，驅動電機發電，從而不斷為蓄 電池充電，保證汽車有足夠能源供應。
不同的充電方式對電動汽車的動力性能、續駛里程都存在 著一定的影響。根據電動汽車技術發展與應用情況，由於 電動汽車動力電池組的技術和使用特性的不同，電動汽車 的充電模式存在一定的差別。
在我國，常用的汽車用天然氣主要分為壓縮天然氣CNG、液化天然氣 LNG等。據此，天然氣加氣站也分為CNG、LNG加氣站等。
引導問題3：天然氣汽車如何加氣？
1 CNG加氣站 CNG加氣站由計量器具、壓縮機、儲汽罐和加氣柱售氣機組成。
天然氣加氣站
引導問題3：天然氣汽車如何加氣？
1 CNG加氣站

03
任务 1 任务 2 任务 3 任务 4 任务 5
举升位置一作业项目及标准 举升位置二作业项目及标准 举升位置三作业项目及标准 举升位置四作业项目及标准 举升位置五作业项目及标准
PART 01
项目 1 新能源汽车维护基础知识
项目导言 新能源汽车维护作业与传统燃油汽车有所区别， 对维护作业场所、 作业环境以及维护作业设
1. 3. 2 车辆着火防护工具
任务 １ 新能源汽车维护作业安全操作认知
任务 １ 新能源汽车维护作业安全操作认知
1. 4 工作安全须知 高压电在两个方面对人体产生影响: 电压和电流。 电压是电通过电路时的压力， 电流是流通在 电路中的电子。 当人体与电接触时就形成了回路， 电流可以流过人体。 如果人体成为电路的一部 分， 那么随着电压、 电流的增大以及接触时间增长， 人体受到的伤害会越大。 因此， 应避免人体 参与形成回路 (图 1. 14)。 1. 4. 1 高压电伤害后的急救
1. 2. 3 个人防护用品
任务 １ 新能源汽车维护作业安全操作认知
1. 2. 4 避免人员高压触电的防护 1. 绝缘手套
任务 １ 新能源汽车维护作业安全操作认知
2. 眼部的安全防护
任务 １ 新能源汽车维护作业安全操作认知
3. 头部的安全防护 4. 足部的安全防护
任务 １ 新能源汽车维护作业安全操作认知
任务 １ 新能源汽车维护作业安全操作认知
1. 4. 5 医疗救援措施 采取急救措施后立即进行救援服务工作。 通过继续执行心肺复活措施、 使用除颤器或药品进一 步稳定或改善遇事故人的健康状态， 在此救助链还未结束。
电流不仅有短期危害健康的作用， 而且影响可能在几个小时、 几天或几个星期后才出现。 例 如: 电流流过人体时产生蛋白质， 这些蛋白质必须通过肾脏排出， 如果降解量过大， 则发生事故几 天后可能导致肾衰竭， 这主要取决于事故严重程度， 遇事故人必须到门诊检查、 在医院观察或复 查， 只有这样， 才能避免出现并发症和造成永久性健康损害。

你认为这辆车是否需要进行维护？如果需要，应进行 哪些维护作业项目呢？
1.1 新能源汽车维护与保养认知
1.1.1 新能源汽车维护与保养的概念
第 9 页 共 71 页
新能源汽车维护与保养: 又称新能源汽车维护或新能源汽车保养，是指定期对新能源汽车各 部分进行以清洁、检查、润滑、紧固、调整和仪表检测为中心内容的作业。
进行高压系统维护作业前，应
按照车辆维修手册规定的顺序对车
（ 辆进行断电和通电复位，确认动力 ） 电池高压输出线路系统的正负极电
压低于36 V，且绝缘阻值符合车辆
维修手册规定后进行维护作业。
1.2 新能源汽车维护与保养场地及工具准备
第 27 页 共 71 页
1.2.1 新能源汽车维护与保养作业安全规范
非
定 2 季节性维护 为使新能源汽车适应季节变化而保持良好运行状况所实施的维护作业。
期
维
护
3 免拆维护 指在不解体的情况下，使用专用设备或高压防护用具对冷却系统、润
滑系统和制动系统等进行相应的维护作业。
1.1 新能源汽车维护与保养认知
1.1.3 新能源汽车维护与保养的周期
1 新能源汽车维护与保养周期的定义
1.2 新能源汽车维护与保养场地及工具准备
1.2.3 新能源汽车维护与保养工具准备
第 32 页 共 71 页
1 高压防护用具
高压防护用具主要包括绝缘手套、安全帽、绝缘鞋、绝缘服、护目镜和绝缘垫等。
绝缘鞋
绝缘鞋的作用是在高压操作时使人与地面绝缘，防止 电流通过人体与大地构成通路，对人体造成电击伤害。绝 缘鞋的鞋面、内帮或鞋底上应有闪电标记、标准号、电绝 缘字样（或英文缩写EH）、耐电压数值等。
假如你是小张的师傅，你将如何向小张介绍这些工具？

知识目标
了解新能源汽车的警告灯含义
1
技能目标
1
能认知新能源汽车警告灯
掌握新能源汽车的驾驶操作
2
2 会操作新能源汽车
教学重点
1. 认知新能源汽车警告灯
学
学习重点
2. 会驾驶与操作新能源汽车
习
重点Biblioteka 02 PART TWOKnowledge preparation
知识准备
知识准备
新能源汽车驾驶与操作
1 车辆使用
知识准备
2 车辆驾驶
新能源汽车驾驶与操作
图 1-17 两种模式
图 1-18 两种引擎
EV+ECO 纯电经济模式：电动机工作，发动机不工作，踩下加速踏板控 制器是缓慢增大电机的电流，车速慢慢提升。
EV+SPORT 纯电运动模式：电动机工作，发动机不工作，踩下加速踏板 控制器是直接用最大电流供给电机，车速迅速提升。
（a）旋钮式
（b）换档杆式
（c）换档开关式 图 1-8 换档操纵杆类型
知识准备
2 车辆驾驶
新能源汽车驾驶与操作
图 1-9 旋钮式换档操纵
（二）旋钮式换档操纵
图 1-10 E 档档位提示
旋钮式换档操纵，见图 1-9，以北汽新能源 EV160 为例，档位指示位于 旋钮式电子换挡面板上。整车通电后，背景灯点亮。
知识准备
新能源汽车驾驶与操作
1 车辆使用
3.手动释放 按下“启动/停止”按钮至 ON 档，持续踩住制动踏板并向下按一下开关，
直至仪表上的指示灯熄灭，即表示已释放电子驻车，并有文字提示“电子驻车 已解除”。
知识准备
1 车辆使用
新能源汽车驾驶与操作

新能源汽车使用与维护手册第一章：概述 (3)1.1 新能源汽车的定义 (3)1.2 新能源汽车的分类 (3)1.2.1 纯电动汽车（BEV） (3)1.2.2 混合动力汽车（HEV） (3)1.2.3 燃料电池汽车（FCEV） (3)1.2.4 其他新能源汽车 (3)第二章：新能源汽车选购指南 (4)2.1 车型选择 (4)2.2 电池类型选择 (4)2.3 续航里程与充电设施 (4)第三章：新能源汽车使用技巧 (5)3.1 驾驶技巧 (5)3.2 节能减排 (5)3.3 保养与维护 (6)第四章：充电设施与充电方法 (6)4.1 充电设施介绍 (6)4.2 充电方法与步骤 (7)4.3 充电安全注意事项 (7)第五章：新能源汽车维护保养 (8)5.1 常规保养项目 (8)5.2 电池维护 (8)5.3 轮胎与制动系统 (8)第六章：新能源汽车故障诊断与处理 (9)6.1 故障诊断方法 (9)6.1.1 视觉检查 (9)6.1.2 仪器检测 (9)6.1.3 故障树分析 (9)6.1.4 实验验证 (9)6.2 常见故障处理 (9)6.2.1 电池故障 (9)6.2.2 电机故障 (10)6.2.3 控制器故障 (10)6.3 紧急情况应对 (10)6.3.1 车辆无法启动 (10)6.3.2 行驶中突然断电 (10)6.3.3 紧急制动 (10)6.3.4 车辆自燃 (10)第七章：新能源汽车安全驾驶 (10)7.1 安全驾驶技巧 (10)7.1.1 起步与加速 (11)7.1.3 转向与车道保持 (11)7.2 应急处理 (11)7.2.1 车辆故障 (11)7.2.2 突发情况 (11)7.2.3 火灾处理 (11)7.3 驾驶员素质要求 (11)7.3.1 遵守交通规则 (12)7.3.2 良好的心理素质 (12)7.3.3 熟练掌握驾驶技能 (12)7.3.4 定期参加培训与考核 (12)7.3.5 保持车辆良好状态 (12)第八章：新能源汽车环保与节能 (12)8.1 节能减排政策 (12)8.2 环保驾驶习惯 (12)8.3 节能技术介绍 (13)第九章：新能源汽车保险与理赔 (13)9.1 保险种类 (13)9.1.1 车辆损失保险 (13)9.1.2 第三者责任保险 (13)9.1.3 全车盗抢险 (13)9.1.4 玻璃单独破碎险 (13)9.1.5 自燃损失险 (13)9.1.6 车身划痕险 (14)9.1.7 发动机涉水损失险 (14)9.2 理赔流程 (14)9.2.1 报案 (14)9.2.2 现场处理 (14)9.2.3 提交理赔材料 (14)9.2.4 保险公司审核 (14)9.2.5 赔款支付 (14)9.3 注意事项 (14)9.3.1 保险合同签订 (14)9.3.2 保险费用支付 (14)9.3.3 处理 (14)9.3.4 维修选择 (14)9.3.5 保险合同变更 (15)第十章：新能源汽车行业发展趋势 (15)10.1 技术发展趋势 (15)10.1.1 动力电池技术 (15)10.1.2 驱动电机技术 (15)10.1.3 充电技术 (15)10.2 市场前景 (15)10.2.1 市场规模 (15)10.2.3 市场竞争 (16)10.3 政策环境 (16)10.3.1 政策支持 (16)10.3.2 法律法规 (16)10.3.3 国际合作 (16)，第一章：概述1.1 新能源汽车的定义新能源汽车是指采用非传统能源作为动力来源，或采用新型车载能源转换装置，以替代或部分替代传统内燃机动力系统的一种汽车。

15
断开HV 系统
当如下操作时，要求进行 … 进行保养或维修 处理损坏车辆 进行事故恢复或急救工作
16
程序
将换档杆切换到P档位
17
程序
使用驻车制动器
18
程序
拔下点火钥匙
19
程序
断开辅助电池的负极端子
20
程序
戴上绝缘手套，拆下维修塞
维修插销
21
程序
如果因为损坏或其它的原因无法取下HV电池维修塞 在发动机室内接线盒中取下HV保险丝
端子 W 端子 V
31
隔离外露区域
始终保持使用绝缘胶布隔离高压系统的接线端或连接器
32
牵引Prius
断开辅助电池负极端子
33
拖拽Prius
采用牵引前轮或四轮离地牵引方法
34
拖拽Prius
四轮着地状态拖拽车辆，必须 满足以下条件… 极低的车速 (少于 30 公里每小时) 尽可能短的距离
22
移动 & 拖拽 Prius
如果出现如下情况，车辆必须被拖拽… 任何高压系统组件或线路损坏 制动，转向，动力分配或燃油系统被损坏 钥匙插入后， READY 灯不点亮
23
移动Prius
在移动损坏车辆完毕后，检查所有溢出的碱性电解液，使用 正确、安全的设备进行中和
24
检查& 维修
丰田混合动力系统
特殊的车辆需要有特别的维修，保养，意外事故和灾难或援救的 操作程序
1
Prius 特性
在维修PRIUS车辆时，如果采用不适当方法或在工作中疏忽 对待，会造成严重电击或身体伤害的潜在危险
内有500 v 的电器零件和电路 高碱性的HV蓄电池电解液 (氢氧化钾)

五、车辆托底
第九章 新能源汽车使用
15
在遭遇凹凸不平的路面时，应减速通过，尽量避免托底情 况的发生，一旦发生严重托底，操作如下：
1. 检查电池外观是否发生损坏； 2. 若无损坏，重新启动车辆行驶； 3. 发生车辆无法启动，应及时拨打售后服务电话，待救援 人员赶赴现场处理。
谢谢观赏
新能源汽车概论（AR 增强现实版） 第九章 新能源汽车使用
二、油气混合动力汽车
第九章 新能源汽车使用
6
2. CNG汽车操作时有哪些注意事项
1 运行过程中 在驾驶室内对有低压指示表的汽车，应注意低压表的指示情况。平稳运行时 低压表的指针应无剧烈波动。如发现异常波动，应立即停车排除故障后方可运行，如故障不能 排除，则应关闭高压截止阀，用汽油运行。 2 驾驶天然气汽车时 不要急加油门，禁止高档低速防止造成回火放炮，引起不必要的机件 损坏。 3 在行驶中进行燃料转换时 应作好充分准备，因为会出现燃料供给的过渡期，即发动机工 作会出现转速下降或轻微停顿现象，所以要避免在交通拥挤、上下坡、转弯或视线不好的地方 进行。 4 在行驶中如发生CNG泄漏 要根据实际情况立即按以下程序做出应急处理：开启应急灯， 紧急停车→关闭电源，切断油、气路→疏散乘客→关闭储气瓶截止阀→隔离现场→待泄漏气体 扩散或扑灭火灾后，联系有资质的CNG汽车定点改装厂及有关部门到现场处理。
2. 车辆充电时，建议将车辆尽量将车辆停放于避风朝阳且温度较高的环境存放； 3. 充电时预防雪水淋湿充电接口，更不要将充电插头直接暴露在雪水下，防止发生短路； 4. 避免因冬季气温较低导致充电异常情况等的出现，建议车辆充电开启后检查车辆充电是否开启。 检查充电桩充电电流，若充电电流达到12A以上，充电已开启。
二、油气混合动力汽车

《新能源汽车维护与保养》
理论知识
1. 汽车维护与修理的关系 2. 汽车维护的目的 3. 汽车维护的分类与周期 4. 新能源汽车的维护安全 5. 北汽EV160纯电动汽车维护注意
事项
《新能源汽车维护与保养》
理论知识
1.2.2 汽车维护的目的
《新能源汽车维护与保养》
理论知识
1.2.3 汽车维护的分类与周期
《新能源汽车维护与保养》
实践技能 1.2.6北汽EV160电动汽车的维护内容
2. 驱动及冷却系统的保养内容
系统
检查内容
处理方法
驱动系统
高压绝缘测试及 安全系统
驱动系统各高压 线束防护
减速器总成
检查并视情况处理 检查并视情况处理
检查渗漏
冷却系统
传动轴 紧固件 冷却液液位及冰
点
水泵及冷却管路
散热水箱
检查球笼防尘套 检查并视情况处理
1. 能正确辨别纯电动汽车高、低压线束。 2. 能正确处理维护、维修作业中旧件、废弃物。 3. 能正确处理维护、维修作业中遇到的废液、溶剂。 4. 能正确判断绝缘手套的完好程度及绝缘等级。 5. 能熟练的掌握北汽EV160的下电、上电流程。
《新能源汽车维护与保养》
理论知识
1. 车间安全用电 2. 高低压互锁系统 3. 环境防范
3
理论知识
4
拓展阅读
5
实践技能
6
单元小结
《新能源汽车维护与保养》
任务导入
• 小王在新能源汽车某4S店实习，今天带队师傅告诉他要对 某品牌纯电动汽车进行更换动力电池作业。
• 你知道纯电动汽车动力电池更换有哪些注意事项吗？ • 在更换动力电池之前有什么安全防范措施呢？

３.走合后期维护
走合结束时应对汽车进行一次二级维护。检查、紧固全车各连接部分，进行 必要的调整和润滑，使汽车达到良好的技术状况后，投入正常运行。其作业 内容主要有：
１）检查和调整制动器。 ２）检查调整离合器踏板自由行程 ３）检查、调整、紧固前桥转向机构。 ４）按规定力矩检查紧固底盘各部连接螺栓、螺母。 ５）检查并紧固车身各部件连接。 走合期后运行中，仍应中速行驶，不超载和拖带挂车行驶。 乘用车走合期的使用和维护根据制造厂要求，走合期里程一般为２５００～ ３０００ｋｍ。
适当缩短维护周期。
１.汽车日常维护
（１）总要求 日常维护是由驾驶人负责执行的日常性车辆维护作业，其作业中心内 容是清洁、补给和安全检视，并坚持以下原则： 坚持“三检”：在出车前、行车中、收车后，对汽车制动、转向、传 动、悬架、灯光、信号等部位和发动机进行检视、校紧，以确保行车 安全。 保持“四清”：保持发动机外表面、空气滤清器、燃油滤清器和蓄电 池的清洁。 防止“四漏”：对润滑油、燃油、冷却液、各种工质、轮胎气压进行 检视并视情补给，防止出现漏水、漏油、漏气、漏电等情况。
日常维护作业项目及技术要求
序号 1
作业项目
车辆外观及 附属设施
作业内容 检查、清洁车身 检查后视镜，调整后视镜
角度
检查灭火器、客车安全锤
检查安全带 检查风窗玻璃刮水器
技术要求 车身外观及客车车厢内部整洁，车窗
玻璃齐全、完好
后视镜完好、无损毁，视野良好
灭火器配备数量及放置位置符合规定 ，且在有效期内。客车安全锤配备数
１）清洗全车，检查各部件的连接及紧固情况。 ２）检查散热器存水量，并检查冷却系统各部位有无漏水现象。 ３）检查发动机、制动器、变速器及助力器装置用油的数量和质量，视 需要添加或更换，并检查各部位有无漏油现象。 ４）检查变速器各档是否正确接合。 ５）检查转向机构各部位有无松旷或发卡现象。 ６）检查电器设备、灯光和仪表是否正常，并检查蓄电池电解液密度与 液面高度。 ７）检查和调整轮胎气压，使之符合标准。 ８）检查制动效能（制动距离、有无跑偏和发咬现象），如不符合要求 应查明原因，及时排除故障。
