机械零件几何精度尺寸精度

机械加工产品公差精度等级标准一、前言机械加工产品的公差精度是确保产品质量、性能和使用寿命的关键因素。

为了确保机械加工产品符合设计要求，本标准规定了机械加工产品公差精度的等级和相应的标准。

二、尺寸公差标准1. 尺寸公差是指机械加工产品在长度、宽度、高度等方向上的实际尺寸与设计尺寸之间的允许偏差范围。

2. 尺寸公差等级按照国家标准分为IT01至IT18共18个等级，等级越高，公差范围越小。

3. 具体公差范围应根据产品设计要求、加工工艺和成本等因素综合考虑。

三、形状公差标准1. 形状公差是指机械加工产品的形状误差，如直线度、平面度、圆度、圆柱度等。

2. 形状公差等级分为12个等级，从1级至12级，等级越高，形状误差越小。

3. 选择适当的形状公差等级，以确保产品满足设计要求和使用性能。

四、位置公差标准1. 位置公差是指机械加工产品各组成部分之间的相对位置误差，如平行度、垂直度、倾斜度等。

2. 位置公差等级分为11个等级，从1级至11级，等级越高，位置误差越小。

3. 选择适当的位置公差等级，以确保产品装配精度和使用性能。

五、表面粗糙度标准1. 表面粗糙度是指机械加工产品表面微观几何形状的不平度。

2. 表面粗糙度等级分为Ra、Rz、Ry等多种评定参数，每个参数分为不同等级，等级越高，表面越光滑。

3. 选择适当的表面粗糙度等级，以确保产品表面质量和使用性能。

六、材料公差标准1. 材料公差是指机械加工产品所用材料的物理性能、化学成分等与设计要求之间的允许偏差范围。

2. 材料公差标准应根据产品使用环境和性能要求综合考虑，选择符合国家标准和行业标准的材料。

七、热处理公差标准1. 热处理公差是指机械加工产品在热处理过程中产生的尺寸、形状和性能变化与设计要求之间的允许偏差范围。

2. 选择适当的热处理工艺和参数，以确保产品热处理后的稳定性和性能。

八、装配公差标准1. 装配公差是指机械加工产品在装配过程中各零部件之间的相对位置误差和配合间隙。

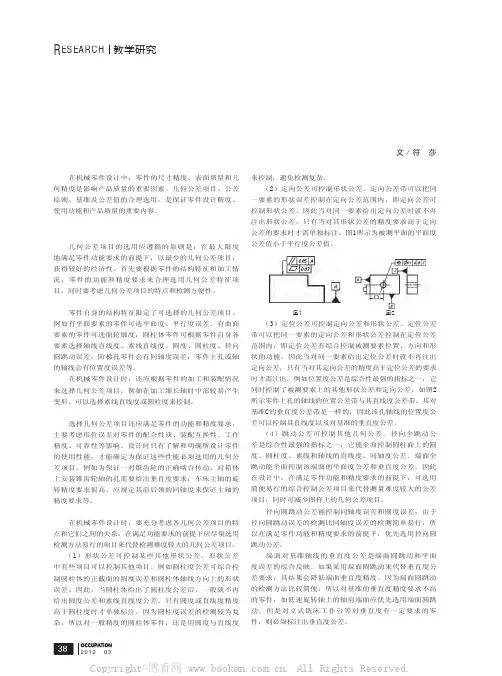

R ＯＣＣＵＰＡＴＩＯＮ2012 0338教学研究ESEARCH机械零件设计中几何公差的合理选用文／符　莎在机械零件设计中，零件的尺寸精度、表面质量和几何精度是影响产品质量的重要因素。

几何公差项目、公差原则、基准及公差值的合理选用，是保证零件设计精度、使用功能和产品质量的重要内容。

一、几何公差项目的选用几何公差项目的选用应遵循的原则是：在最大限度地满足零件功能要求的前提下，以最少的几何公差项目，获得较好的经济性。

首先要根据零件的结构特征和加工情况，零件的功能和精度要求来合理选用几何公差特征项目，同时要考虑几何公差项目的特点和检测方便性。

１．依据零件的结构特征和加工情况零件自身的结构特征限定了可选择的几何公差项目。

例如有平面要素的零件可选平面度、平行度误差，有曲面要素的零件可选面轮廓度；圆柱体零件可根据零件自身各要素选择轴线直线度、素线直线度、圆度、圆柱度、径向圆跳动误差；阶梯孔零件会有同轴度误差；零件上孔或轴的轴线会有位置度误差等。

在机械零件设计时，还应根据零件的加工和装配情况来选择几何公差项目。

例如在加工细长轴时中部较易产生变形，可以选择素线直线度或圆柱度来控制。

２．依据零件的功能和精度要求选择几何公差项目还应满足零件的功能和精度要求，主要考虑形位误差对零件的配合性质、装配互换性、工作精度、可靠性等影响。

设计时只有了解和明确所设计零件的使用性能，才能确定为保证这些性能必须选用的几何公差项目。

例如为保证一对锥齿轮的正确啮合传动，对箱体上安装锥齿轮轴的孔需要给出垂直度要求；车床主轴的旋转精度要求很高，应规定其前后颈的同轴度来保证主轴的精度要求等。

３．依据几何公差项目的特点和检测方便性在机械零件设计时，要充分考虑各几何公差项目的特点和它们之间的关系，在满足功能要求的前提下应尽量选用检测方法易行的项目来代替检测难度较大的几何公差项目。

（1）形状公差可控制某些其他形状公差。

形状公差中有些项目可以控制其他项目。

机械加工零件检验标准一、引言。

机械加工零件的质量直接影响着整个机械设备的性能和使用寿命，因此对于机械加工零件的检验工作显得尤为重要。

本文将就机械加工零件检验的标准进行详细介绍，希望能够帮助大家更好地了解和掌握机械加工零件检验的相关知识。

二、机械加工零件检验的基本要求。

1. 外观质量检验。

机械加工零件的外观质量是最直观的检验指标之一，包括零件的表面光洁度、形状尺寸、表面缺陷等方面。

在进行外观质量检验时，应该使用适当的检验工具，比如千分尺、游标卡尺、外观检查灯等，以确保检验结果的准确性。

2. 尺寸精度检验。

尺寸精度是机械加工零件质量的重要指标之一，直接关系到零件的装配和使用。

在进行尺寸精度检验时，需要使用相应的检测工具，比如三坐标测量机、高度规、游标卡尺等，以确保零件尺寸的准确性。

3. 几何形状和位置精度检验。

除了尺寸精度外，机械加工零件的几何形状和位置精度也是需要进行检验的重点内容。

在进行几何形状和位置精度检验时，需要使用相关的检测工具，比如平面度尺、圆度规、角度尺等，以确保零件的几何形状和位置精度符合要求。

4. 其他特殊要求的检验。

根据具体的机械加工零件的特点和使用要求，还可能需要进行其他特殊要求的检验，比如硬度检验、表面处理质量检验、装配性能检验等。

这些特殊要求的检验内容需要根据具体情况进行具体分析和操作。

三、机械加工零件检验的标准。

1. 国家标准。

国家对于机械加工零件的检验工作制定了相关的标准，比如GB/T 1184-1996《精密量规》、GB/T 1184-1996《精密量规》等，这些国家标准是机械加工零件检验工作的重要依据，需要严格遵守和执行。

2. 行业标准。

除了国家标准外，不同的行业还可能制定了针对机械加工零件的检验标准，比如汽车行业的相关标准、航空航天行业的相关标准等，这些行业标准是根据具体行业的特点和要求而制定的，需要根据实际情况进行具体执行。

3. 企业标准。

一些大型企业可能会根据自身的生产特点和质量要求，制定了针对机械加工零件的检验标准，这些企业标准是企业质量管理体系的重要组成部分，需要严格执行和遵守。

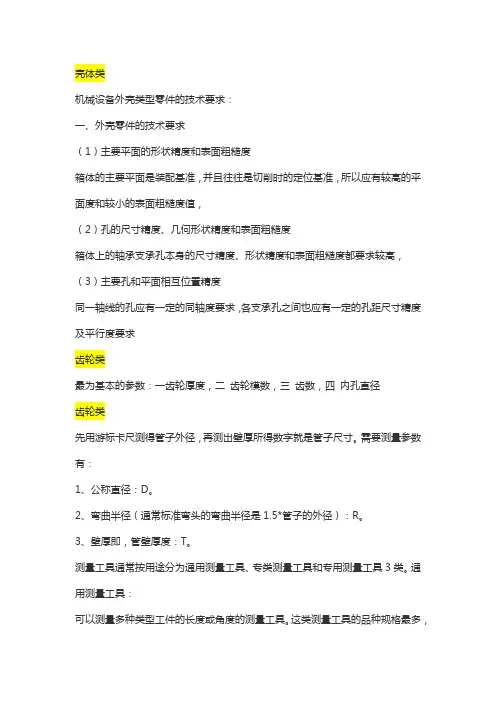

壳体类机械设备外壳类型零件的技术要求：一、外壳零件的技术要求（1）主要平面的形状精度和表面粗糙度箱体的主要平面是装配基准，并且往往是切削时的定位基准，所以应有较高的平面度和较小的表面粗糙度值，（2）孔的尺寸精度、几何形状精度和表面粗糙度箱体上的轴承支承孔本身的尺寸精度、形状精度和表面粗糙度都要求较高，（3）主要孔和平面相互位置精度同一轴线的孔应有一定的同轴度要求，各支承孔之间也应有一定的孔距尺寸精度及平行度要求齿轮类最为基本的参数：一齿轮厚度，二齿轮模数，三齿数，四内孔直径齿轮类先用游标卡尺测得管子外径，再测出壁厚所得数字就是管子尺寸。

需要测量参数有：1、公称直径：D。

2、弯曲半径（通常标准弯头的弯曲半径是1.5*管子的外径）：R。

3、壁厚即，管壁厚度：T。

测量工具通常按用途分为通用测量工具、专类测量工具和专用测量工具3类。

通用测量工具：可以测量多种类型工件的长度或角度的测量工具。

这类测量工具的品种规格最多，使用也最广泛，有量块、角度量块、多面棱体、正弦规、卡尺、千分尺、百分表(见百分表和千分表)、多齿分度台、比较仪、激光测长仪、工具显微镜、三坐标测量机等。

轴类⑴尺寸精度轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。

⑵几何精度轴类零件一般是用两个轴颈支撑在轴承上，这两个轴颈称为支撑轴颈，也是轴的装配基准。

除了尺寸精度外，一般还对支撑轴颈的几何精度（圆度、圆柱度）提出要求。

对于一般精度的轴颈，几何形状误差应限制在直径公差范围内，要求高时，应在零件图样上另行规定其允许的公差值。

(3)相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。

(4)表面粗糙度轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。

一.机械装配精度1.装配精度内涵.装配精度指产品装配后几何参数实际达到的精度.一般包含如下内容. (1)尺寸精度指相关零、部件间的距离精度及配合精度.如卷筒主轴与相关零件间的间隙;相配合零件间的过盈量。

(2)位置精度指相关零件的平行度、垂直度、同轴度等,如各卷筒之间的平行度；各卷筒与电机及过桥的垂直度;卷筒上轴承与下轴承的同轴度等.(3)相对运动精度指产品中有相对运动的零,部件间在运动方向及速度上的精度.如模盒出线与卷筒进线的同心度;各带的传动精度等.(4)接触精度指产品中两配合表面,接触表面和连接表面间达到规定的接触面积大小和接触点的分布情况.如带啮合,各轴承与挡油板之间的接触精度等.2.影响装配精度的因素机械产品及其部件均由零件组成.各相关零件的误差的累积将反映于装配精度.因此,产品的装配精度首先受到零件(特别是关键零件，如卷筒锥度部份与轴的贴合度)的加工精度的影响.零件间的配合与接触质量影响到整个产品的精度,尤其是刚度及抗振性,因此,提高零件间配合面的接触刚度亦有利于提高产品装配精度.另外,零件在加工和装配中因x,热应力x等所引起的变形对装配精度也会产生很大的影响. 无疑,零件精度是影响产品装配精度的首要因素.而产品装配中装配方法的选用对装配精度也有很大的影响,尤其是在单件小批量生产及装配要求较高时,仅采用提高零件加工精度的方法往往不经济和不易满足装配要求而通过装配中的选配,调整和修配等手段(合适的装配方法)来保证装配精度非常重要. 总之,机械产品的装配精度依靠相关零件的加工精度和合理的装配方法共同保证.二.机械装配基本工作内容1.清洗主要目的是去除零件表面或部件中的油污及机械杂质.2.连接装配中的连接方式往往有两类:可拆连接和不可拆连接.可拆连接指在装配后可方便拆卸而不会导致任何零件的损坏,拆卸后还可方便地重装.如螺纹连接,键连接等.不可拆连接指装配后一般不再拆卸,若拆卸往往损坏其中的某些零件.如焊接,铆接等.3.调整包含平衡,校正,配作等.平衡指对产品中旋转零,部件进行平衡包括静平衡和动平衡,以防止产品使用中的出现振动.校正指产品中各相关零,部件间找正相互位置,并通过适当的调整方法,达到装配精度要求.配作指两个零件装配后固定其相互位置的加工,如配钻,配铰等.亦有为改善两零件表面结合精度的加工,如配刮,配研及配磨等.配作一般需与校正调整工作结合进行.4,检验和实验产品装配完毕,应根据有关技术标准和规定,对产品进行较全面的检验和实验工作,合格后方准出厂. 装配工作除上述内容外,还有油漆,包装等.文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

机械加工精度几何参数符号表示1. 介绍机械加工精度是指机械零件在加工过程中所能达到的尺寸精度、形位精度等几何参数的表示。

精度的表示在机械设计和加工中起着至关重要的作用，它直接关系到产品的质量和可靠性。

对于机械加工中的精度参数符号表示，需要有一套标准的符号表示方法。

2. 尺寸精度符号表示尺寸精度是衡量零件尺寸大小的准确度的指标，通常用T表示。

在图纸上，尺寸精度一般表示在公差之内是否合格。

如果一个孔的直径为20mm，公差为±0.01mm，那么在图纸上表示为Φ20±0.01。

3. 形位精度符号表示形位精度是指零件表面形状和相对位置的精度。

在图纸上，形位精度通常用符号来表示。

圆度用表示为R，平面度用符号表示为F，直线度用符号表示为L，倾斜度用符号表示为I。

这些符号通常会和具体的数值一起使用，例如R0.02表示圆度为0.02mm。

4. 符号表示方法在机械加工中，符号表示方法要符合国际标准化组织的标准，以保证符号的统一和准确性。

在图纸中，需要使用专门的标准符号字体，并按照规定的格式和位置进行标注。

5. 应用案例举例来说，如果一个机械零件需要达到直线度为0.05mm的精度要求，那么在图纸上表示为L0.05。

又如，如果需要控制孔的位置偏差在0.1mm范围内，那么在图纸上表示为0.1。

6. 结论机械加工精度的几何参数符号表示是机械设计和加工中非常重要的一环。

通过标准的符号表示方法，可以有效地表达出零件的精度要求，使得加工过程更加准确可靠。

在机械设计和加工中，应充分重视机械加工精度的几何参数符号表示。

为了更深入地了解机械加工精度几何参数的符号表示，我们可以对不同类型的精度参数符号表示进行更详细的探讨。

我们来看尺寸精度符号表示。

尺寸精度是衡量零件尺寸大小的准确度的指标。

在标准图纸上，尺寸精度通常用T表示。

T表示的尺寸精度等级分为IT01、IT0、IT1、IT2、IT3、IT4六个等级。

其中，IT01等级是最高精度等级，IT4等级是最低精度等级。

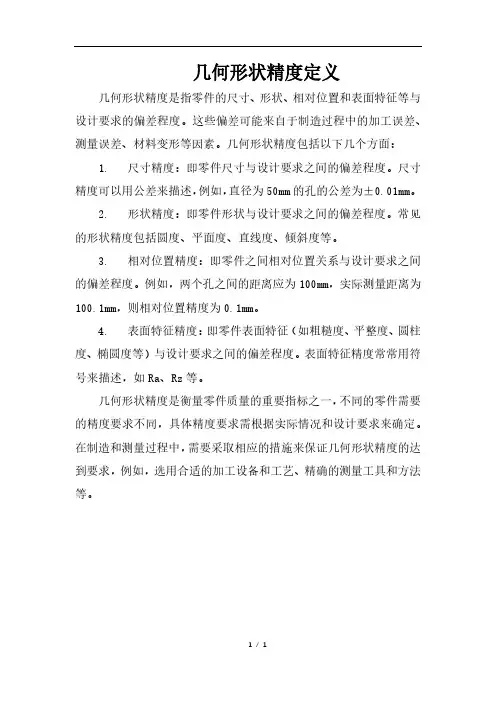

几何形状精度定义
几何形状精度是指零件的尺寸、形状、相对位置和表面特征等与设计要求的偏差程度。

这些偏差可能来自于制造过程中的加工误差、测量误差、材料变形等因素。

几何形状精度包括以下几个方面：
1. 尺寸精度：即零件尺寸与设计要求之间的偏差程度。

尺寸精度可以用公差来描述，例如，直径为50mm的孔的公差为±0.01mm。

2. 形状精度：即零件形状与设计要求之间的偏差程度。

常见的形状精度包括圆度、平面度、直线度、倾斜度等。

3. 相对位置精度：即零件之间相对位置关系与设计要求之间的偏差程度。

例如，两个孔之间的距离应为100mm，实际测量距离为100.1mm，则相对位置精度为0.1mm。

4. 表面特征精度：即零件表面特征（如粗糙度、平整度、圆柱度、椭圆度等）与设计要求之间的偏差程度。

表面特征精度常常用符号来描述，如Ra、Rz等。

几何形状精度是衡量零件质量的重要指标之一，不同的零件需要的精度要求不同，具体精度要求需根据实际情况和设计要求来确定。

在制造和测量过程中，需要采取相应的措施来保证几何形状精度的达到要求，例如，选用合适的加工设备和工艺、精确的测量工具和方法等。

1/ 1。

机械加工工艺基础知识点0总体要求掌握常用量具的正确使用、维护及保养，了解机械零件几何精度的国家标准，理解极限与配合、形状和位置公差的含义及标注方法；金属切削和刀具的一般知识、常用夹具知识;能正确选用常用金属材料，了解一般机械加工的工艺路线与热处理工序.一、机械零件的精度1。

了解极限与配合的术语、定义和相关标准。

理解配合制、公差等级及配合种类。

掌握极限尺寸、偏差、公差的简单计算和配合性质的判断。

1.1基本术语：尺寸、基本尺寸、实际尺寸、极限尺寸、尺寸偏差、上偏差、下偏差、(尺寸)公差、标准公差及等级（20个公差等级，IT01精度最高；IT18最低)、公差带位置（基本偏差，了解孔、轴各28个基本偏差代号）。

1。

2配合制:(1)基孔制、基轴制；配合制选用；会区分孔、轴基本偏差代号。

（2)了解配合制的选用方法。

（3）配合类型：间隙、过渡、过盈配合（4）会根据给定的孔、轴配合制或尺寸公差带，判断配合类型.1.3公差与配合的标注（1）零件尺寸标注(2）配合尺寸标注2。

了解形状、位置公差、表面粗糙度的基本概念。

理解形位公差及公差带. 2。

1几何公差概念：1）形状公差：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度。

2）位置公差：位置度、同心度、同轴度。

作用：控制形状、位置、方向误差。

3）方向公差：平行度、垂直度、倾斜度、线轮廓度、面轮廓度.4）跳动公差:圆跳动、全跳动。

2。

2几何公差带：1)几何公差带2)几何公差形状3）识读3。

正确选择和熟练使用常用通用量具（如钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺等）及专用量具（如螺纹规、平面样板等），并能对零件进行准确测量。

3.1常用量具:(1）种类:钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺。

（2）识读:刻度，示值大小判断。

（3）调整与使用及注意事项:校对零点，测量力控制。

3.2专用量具：（1)种类：螺纹规、平面角度样板.（2）调整与使用及注意事项3.3量具的保养(1）使用前擦拭干净（2）精密量具不能量毛坯或运动着的工伯（3)用力适度，不测高温工件（4)摆放，不能当工具使用（5)干量具清理（6）量具使用后，擦洗干净涂清洁防锈油并放入专用的量具盒内.二、金属材料及热处理1。

机械加工精度与加工误差机械加工是制造业中的重要工艺之一，主要涉及到钣金加工，车削加工，铣削加工等不同类型的加工工艺。

在加工过程中，精度和误差是非常重要的概念，精度指的是加工零件尺寸与设计图纸所规定尺寸之间的偏差，而加工误差则是指加工零件实际尺寸与设计要求尺寸之间的差异。

本文就从这两个方面来介绍机械加工中精度和误差的相关知识。

一、机械加工精度机械加工的精度主要包括工件尺寸精度和几何精度两个方面。

1. 工件尺寸精度工件尺寸精度指的是加工出的工件的各个尺寸参数的精度程度，这种精度关系到一个零部件是否能够与其他零部件匹配，从而保证整个装配的精度。

在机械加工过程中，尺寸精度主要由机床本身的精度、刀具和夹具等的精度、加工材料的性质以及机工操作的技术水平等多种因素综合作用所决定。

在机械加工中需要控制的工件尺寸精度可以根据精度要求的不同，分为以下几类：（1）高精度：±0.001mm以内（2）中等精度：±0.01mm 以内（3）一般精度：±0.1mm以内2. 几何精度几何精度是指加工出的零件与其要求的几何形状要求之间的误差。

几何精度包括以下几个方面：直线度、平面度、圆度、圆柱度、倾斜度、同轴度、互相垂直度、翻转度和角度误差等。

在机械加工过程中需要控制的几何精度同样可以根据不同的要求进行分类：（1）高精度：直线度、平面度、圆度、圆柱度都要求在0.005mm以内。

（2）中等精度：直线度、平面度、圆度、圆柱度不超过0.01mm，而其他几个精度值需达到中等精度要求即可。

（3）一般精度：直线度、平面度、圆度、圆柱度需达到一般精度要求（0.1mm以内），而其他几个精度值可以稍高一些。

二、机械加工误差机械加工误差是由于加工过程中所产生的无法避免的错误，包括各个零部件之间的误差、机床刚性等因素带来的误差及非机械因素带来的误差等。

1. 设备误差设备误差是指加工设备本身的误差造成的误差，包括机床热变形、运动误差、加工速度误差、机床导轨偏差等因素。

机械零件技术中几何精度设计的探讨摘要一台机器性能的优势，首先取决于其零件的设计与制造精度。

要保证机械零件的精度，必须对其提出几何精度要求。

该文就机械零件设计过程中几何精度设计的一般原则和方法作了一些探讨。

着重指出形位公差与尺寸公差、表面粗糙度之间的关系，通过其间关系可以比较正确、合理地进行零件的几何精度设计。

关键词几何精度设计；尺寸公差；形位公差；表面粗糙度前言几何精度就是零、部件答应的几何误差，也称为几何公差，简称公差。

几何精度是根据产品的使用功能要求和加工工艺确定的。

几何精度设计知识根据产品的使用功能要求和制造条件确定机械零部件几何要素答应的加工和装配误差。

一般来说，零件上任何一个几何要素的误差都会以不同的方式影响其功能。

例如，曲柄-连杆-滑块机构中的连杆长度尺寸L的误差，将导致滑块的位置和位移误差，从而影响使用功能。

由此可见，对零件每个要素的各类误差都应给出精度要求。

正确合理地给出零件几何要素的公差是工程技术人员的重要任务。

几何精度设计在机械产品的设计过程中具有十分重要的意义。

下面就其中主要问题进行探讨。

零件的几何精度包括：1）零件的尺寸精度；2）外形和位置精度；3）表面精度等。

几何精度数值选择得是否合理，直接关系到零件的使用要求和加工成本。

几何精度设计的方法主要有：类比法、计算法和试验法三种。

类比法（亦称经验法）就是与经过实际使用证实合理的类似产品上的相应要素相比较，确定所设计零件几何要素的精度。

采用类比法进行精度设计时，必须正确选择类比产品，分析它与所设计产品在使用条件和功能要求等方面的异同，并考虑到实际生产条件、制造技术的发展、市场供给信息等诸多因素。

采用类比法进行精度设计的基础是资料的收集、分析与整理。

类比法是大多数零件要素精度设计所采用的方法。

计算法就是根据由某种理论建立起来的功能要求与几何要素精度之间的定量关系，计算确定零件要素的精度。

例如，根据液体润滑理论计算确定滑动轴承的最小间隙、根据弹性变形理论计算确定圆柱结合的过盈、根据机构精度理论和概率设计方法计算确定传动系统中各传动件的精度等等。

机械加工中获得工件尺寸精度的常用方法！加工精度是指零件加工后的实际几何参数（尺寸、形状和位置）与图纸规定的理想几何参数符合的程度。

这种相符合的程度越高，加工精度也越高。

在加工中，由于各种因素的影响，实际上不可能将零件的每一个几何参数加工得与理想几何参数完全相符，总会产生一些偏离。

这种偏离，就是加工误差。

从以下三个方面探讨：１．获得零件尺寸精度的方法２．获得形状精度的方法３．获得位置精度方法１．获得零件尺寸精度的方法(1)试切法即先试切出很小部分加工表面，测量试切所得的尺寸，按照加工要求适当调刀具切削刃相对工件的位置，再试切，再测量，如此经过两三次试切和测量，当被加工尺寸达到要求后，再切削整个待加工表面。

试切法通过“试切-测量-调整-再试切”，反复进行直到达到要求的尺寸精度为止。

例如，箱体孔系的试镗加工。

试切法达到的精度可能很高，它不需要复杂的装置，但这种方法费时(需作多次调整、试切、测量、计算)，效率低，依赖工人的技术水平和计量器具的精度，质量不稳定，所以只用于单件小批生产。

作为试切法的一种类型——配作，它是以已加工件为基准，加工与其相配的另—工件，或将两个(或两个以上)工件组合在一起进行加工的方法。

配作中最终被加工尺寸达到的要求是以与已加工件的配合要求为准的。

(2)调整法预先用样件或标准件调整好机床、夹具、刀具和工件的准确相对位置，用以保证工件的尺寸精度。

因为尺寸事先调整到位，所以加工时，不用再试切，尺寸自动获得，并在一批零件加工过程中保持不变，这就是调整法。

例如，采用铣床夹具时，刀具的位置靠对刀块确定。

调整法的实质是利用机床上的定程装置或对刀装置或预先整好的刀架，使刀具相对于机床或夹具达到一定的位置精度，然后加工一批工件。

在机床上按照刻度盘进刀然后切削，也是调整法的一种。

这种方法需要先按试切法决定刻度盘上的刻度。

大批量生产中，多用定程挡块、样件、样板等对刀装置进行调整。

调整法比试切法的加工精度稳定性好，有较高的生产率，对机床操作工的要求不高，但对机床调整工的要求高，常用于成批生产和大量生产。

机械加工工艺基础知识点0总体要求掌握常用量具的正确使用、维护及保养，了解机械零件几何精度的国家标准，理解极限与配合、形状和位置公差的含义及标注方法；金属切削和刀具的一般知识、常用夹具知识；能正确选用常用金属材料，了解一般机械加工的工艺路线与热处理工序。

一、机械零件的精度1.了解极限与配合的术语、定义和相关标准。

理解配合制、公差等级及配合种类。

掌握极限尺寸、偏差、公差的简单计算和配合性质的判断。

1.1基本术语：尺寸、基本尺寸、实际尺寸、极限尺寸、尺寸偏差、上偏差、下偏差、（尺寸）公差、标准公差及等级（20个公差等级，IT01精度最高；IT18最低）、公差带位置（基本偏差，了解孔、轴各28个基本偏差代号）。

1.2配合制：（1）基孔制、基轴制；配合制选用；会区分孔、轴基本偏差代号。

（2）了解配合制的选用方法。

（3）配合类型：间隙、过渡、过盈配合（4）会根据给定的孔、轴配合制或尺寸公差带，判断配合类型。

1.3公差与配合的标注（1）零件尺寸标注（2）配合尺寸标注2.了解形状、位置公差、表面粗糙度的基本概念。

理解形位公差及公差带。

2.1几何公差概念：1）形状公差：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度。

2）位置公差：位置度、同心度、同轴度。

作用：控制形状、位置、方向误差。

3）方向公差：平行度、垂直度、倾斜度、线轮廓度、面轮廓度。

4）跳动公差：圆跳动、全跳动。

2.2几何公差带：1）几何公差带2）几何公差形状3）识读3.正确选择和熟练使用常用通用量具（如钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺等）及专用量具（如螺纹规、平面样板等），并能对零件进行准确测量。

3.1常用量具：（1）种类：钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺。

（2）识读：刻度，示值大小判断。

（3）调整与使用及注意事项：校对零点，测量力控制。

3.2专用量具：（1）种类：螺纹规、平面角度样板。

（2）调整与使用及注意事项3.3量具的保养（1）使用前擦拭干净（2）精密量具不能量毛坯或运动着的工伯（3）用力适度，不测高温工件（4）摆放，不能当工具使用（5）干量具清理（6）量具使用后，擦洗干净涂清洁防锈油并放入专用的量具盒内。

机械零件的几何精度与公差分析在机械制造领域，几何精度与公差是非常重要的概念。

几何精度是指零件在制造过程中所要求达到的几何形状和相对位置的精度，而公差则是指零件所允许的最大偏差范围。

本文将通过几个案例和分析，探讨几何精度与公差的关系，以及其在机械设计和制造中的应用。

在机械制造中，几何精度和公差是相辅相成的概念。

几何精度的高低直接影响着零件的质量和性能，而公差则是制定零件和装配尺寸的重要依据。

几何精度包括平面度、圆度、直线度、圆柱度等，而公差包括零件尺寸公差、形位公差、位置公差等。

以一个简单的轴加工为例，几何精度与公差的分析可以让我们更好地理解其应用。

假设我们有一个要求直径为50mm的轴零件，根据设计图纸的要求，我们可以设定公差为±0.01mm。

这意味着我们在制造过程中可以允许零件直径在49.99mm 到50.01mm之间波动。

在实际的制造过程中，我们可以采取不同的加工方法和工艺控制来满足几何精度和公差的要求。

例如，我们可以使用精密磨床来加工零件的外径，以保证直径的精确度。

同时，我们还需要控制加工过程中的温度、刀具磨损等因素，以确保零件的公差在允许范围内。

除了机械制造过程中的加工控制外，几何精度和公差的分析还可以应用于零件的装配过程。

在装配过程中，我们需要考虑不同零件之间的配合关系，以及零件的相对位置和定位要求。

通过对几何精度和公差的分析，我们可以确定零件的最佳配合方式，以确保装配后的整体性能和可靠性。

几何精度和公差的分析还可以帮助我们优化机械设计。

在设计过程中，我们需要考虑零件的功能和使用要求，并结合几何精度和公差的要求进行设计。

例如，在设计一台精密仪器时，我们可能需要采用更严格的几何精度和公差要求，以确保仪器的测量精度和稳定性。

此外，几何精度和公差的分析也可以用于机械故障的排查和分析。

当机械设备出现故障时，我们可以通过对几何精度和公差的分析来确定可能的故障原因，并采取相应的维修和保养措施。
