单片机毕业设计论文_ 基于单片机肺活量测量仪

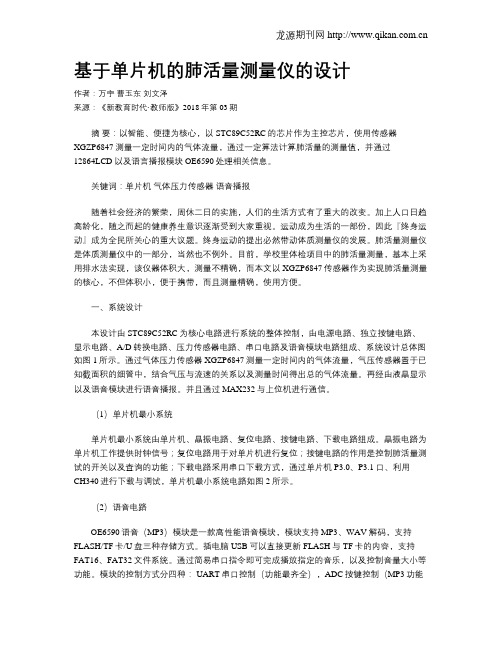

基于单片机的肺活量测量仪的设计作者：万宇曹玉东刘文泽来源：《新教育时代·教师版》2018年第03期摘要：以智能、便捷为核心，以STC89C52RC的芯片作为主控芯片，使用传感器XGZP6847测量一定时间内的气体流量，通过一定算法计算肺活量的测量值，并通过12864LCD以及语言播报模块OE6590处理相关信息。

关键词：单片机气体压力传感器语音播报随着社会经济的繁荣，周休二日的实施，人们的生活方式有了重大的改变。

加上人口日趋高龄化，随之而起的健康养生意识逐渐受到大家重视。

运动成为生活的一部份，因此『终身运动』成为全民所关心的重大议题。

终身运动的提出必然带动体质测量仪的发展。

肺活量测量仪是体质测量仪中的一部分，当然也不例外。

目前，学校里体检项目中的肺活量测量，基本上采用排水法实现，该仪器体积大，测量不精确，而本文以XGZP6847传感器作为实现肺活量测量的核心，不但体积小，便于携带，而且测量精确，使用方便。

一、系统设计本设计由STC89C52RC为核心电路进行系统的整体控制，由电源电路、独立按键电路、显示电路、A/D转换电路、压力传感器电路、串口电路及语音模块电路组成、系统设计总体图如图1所示。

通过气体压力传感器XGZP6847测量一定时间内的气体流量，气压传感器置于已知截面积的细管中，结合气压与流速的关系以及测量时间得出总的气体流量。

再经由液晶显示以及语音模块进行语音播报。

并且通过MAX232与上位机进行通信。

（1）单片机最小系统单片机最小系统由单片机、晶振电路、复位电路、按键电路、下载电路组成。

晶振电路为单片机工作提供时钟信号；复位电路用于对单片机进行复位；按键电路的作用是控制肺活量测试的开关以及查询的功能；下载电路采用串口下载方式，通过单片机P3.0、P3.1口、利用CH340进行下载与调试，单片机最小系统电路如图2所示。

（2）语音电路OE6590语音（MP3）模块是一款高性能语音模块，模块支持MP3、WAV解码，支持FLASH/TF卡/U盘三种存储方式。

基于单片机便携式心电图仪的研究与设计便携式心电监护仪摘要本系统以TI公司的高精度仪表放大器INA2331和低功耗AT89C51单片机为核心，实现了两路心电信号的采集和显示。

设计采用右腿驱动电路和高通负反馈滤波器等抑制干扰措施，提高了放大器的共模抑制比；选用内部资源丰富的AT89C51单片机和12864液晶显示器LCD 实现了心电信号的动态显示。

结果表明系统各项技术指标达到了设计要求，具有低功耗低成本的特点。

AbstractThe system which takes the high-precision instrumentation amplifier INA2331 and low-power AT89C51 MCU as the core has realized two_channel ECG’s detection, storage and display 。

It adopts a right-leg -driven circuit、a high-pass filter with reverse feedback and so on，which makes the CMRR of the preamplifier higher 。

By adopted the inner resourceful AT89C51 single chip and 12864 LCD the ECG can be recorded and playbacking demonstrated 。

The results indicate that the major technical specifications of the system meet the design equirements, The system has the following features, such as low-power、and low-cost 。
