高层建筑传统木模施工穿插提效及经济工期方案
- 格式:doc
- 大小:233.23 KB
- 文档页数:9

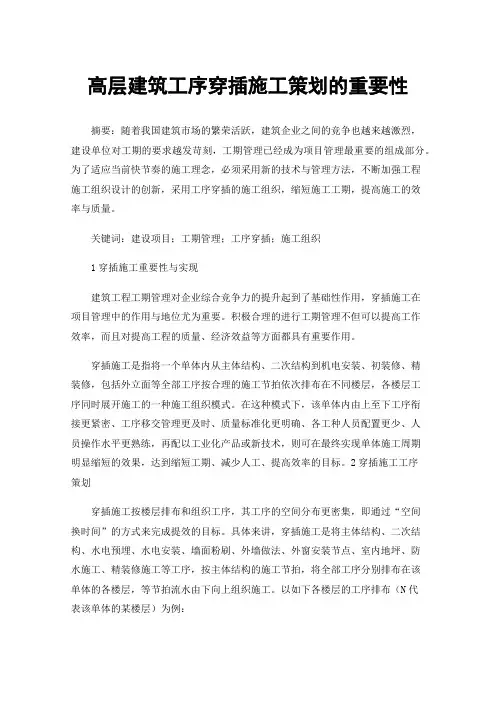

高层建筑工序穿插施工策划的重要性摘要:随着我国建筑市场的繁荣活跃,建筑企业之间的竞争也越来越激烈,建设单位对工期的要求越发苛刻,工期管理已经成为项目管理最重要的组成部分。
为了适应当前快节奏的施工理念,必须采用新的技术与管理方法,不断加强工程施工组织设计的创新,采用工序穿插的施工组织,缩短施工工期,提高施工的效率与质量。
关键词:建设项目;工期管理;工序穿插;施工组织1穿插施工重要性与实现建筑工程工期管理对企业综合竞争力的提升起到了基础性作用,穿插施工在项目管理中的作用与地位尤为重要。
积极合理的进行工期管理不但可以提高工作效率,而且对提高工程的质量、经济效益等方面都具有重要作用。
穿插施工是指将一个单体内从主体结构、二次结构到机电安装、初装修、精装修,包括外立面等全部工序按合理的施工节拍依次排布在不同楼层,各楼层工序同时展开施工的一种施工组织模式。
在这种模式下,该单体内由上至下工序衔接更紧密、工序移交管理更及时、质量标准化更明确、各工种人员配置更少、人员操作水平更熟练,再配以工业化产品或新技术,则可在最终实现单体施工周期明显缩短的效果,达到缩短工期、减少人工、提高效率的目标。
2穿插施工工序策划穿插施工按楼层排布和组织工序,其工序的空间分布更密集,即通过“空间换时间”的方式来完成提效的目标。
具体来讲,穿插施工是将主体结构、二次结构、水电预埋、水电安装、墙面粉刷、外墙做法、外窗安装节点、室内地坪、防水施工、精装修施工等工序,按主体结构的施工节拍,将全部工序分别排布在该单体的各楼层,等节拍流水由下向上组织施工。
以如下各楼层的工序排布(N代表该单体的某楼层)为例:(1)N-1~N-5层。
主体结构施工,作业层围护先行;实测及修补、外墙螺栓眼封堵、外墙放线、做灰饼;外墙粉刷、外窗精洞口收口及窗边防水、窗框安装、空调机位及飘窗上板防水;外窗塞缝打胶、栏杆安装及成保、外墙腻子、烟道安装、排水立管安装;外立面验收、玻璃安装、外窗淋水试验及修复、精细化放线、楼层洞口封堵、楼层临边防护验收;二次结构砌筑、门窗二次保护。
高层建筑模板工程施工方案概述随着城市化进程的加快,越来越多的高层建筑需要建立。
高层建筑的施工对模板工程的要求非常高,因为模板工程是高层建筑施工中重要的基础。
本文档旨在介绍高层建筑模板工程施工方案。
施工标准和要求高层建筑模板工程施工是一项非常重要的工程,它在整个建筑施工过程中扮演着重要的角色。
因此,在施工过程中需要遵循以下标准和要求:1.安全是第一位。
施工过程中必须始终注意安全,确保施工过程中没有任何安全隐患。
2.按照设计要求施工。
模板工程在施工过程中必须善于依照设计要求去进行施工,确保施工质量。
3.提高工人素质。
施工过程中,必须重视工人技能的提升,让他们愿意学习更多的技能。
4.严格管理施工队伍。
管理和协调施工过程非常重要,需要严格管理施工队伍,确保施工进度和质量。
施工流程和措施高层建筑模板工程施工是一项复杂的任务,需要按照以下流程进行:准备工作在施工前,必须对施工现场进行了解,明确施工的区域和具体要求。
施工前必须进行原材料和工具的准备,确保施工过程中不会出现任何的矛盾和难题。
模板加工在进行施工前,需要将模板材料先加工好,确保模板的质量。
模板加工时,必须按照设计要求进行加工,确保加工精度,避免加工出现问题。
安装模板安装模板是模板工程中一项重要的工作。
在安装前必须认真看好设计图纸,确保施工质量。
在安装模板时,必须按照安全建议进行操作,以免发生安全事故。
拆除模板模板拆除也是一项十分重要的工作。
在拆除模板时,必须按照规定要求,不得将拆除后的材料随意丢弃。
同时,必须细心谨慎,防止出现颓塌。
防火措施高层建筑构造非常复杂,因此在施工过程中,必须加强火灾防范工作。
在施工现场,必须安装灭火器及灭火设备,以保证施工过程中的安全。
施工质量和要求施工质量和要求是高层建筑模板工程施工的核心。
在施工过程中,必须要做到以下几点:1.模板的质量要求高。
在模板的安装过程中,必须要按照设计要求进行施工,确保施工质量。
2.模板之间的连接必须要稳固。
建筑工程高层模板施工专项方案版本一:1. 建筑工程高层模板施工专项方案1.1 目标与背景本专项方案的目标是确保高层建筑工程的施工过程顺利进行,并达到设计要求和质量标准。
本文档旨在提供详细的施工方案,以指导工程团队进行施工作业。
1.2 工程概述该建筑工程是一座高层建筑,共有40层,包含住宅、商业和办公区域。
工程总面积约为10万平方米。
2. 施工计划2.1 工期安排我们将根据工程的规模和复杂程度,制定详细的施工计划,并安排合适的人员和设备资源。
2.2 施工顺序根据建筑结构和设计要求,我们将合理安排施工顺序,确保施工的连贯性和高效性。
3. 施工流程3.1 地基工程首先,我们将进行地基处理工作,包括地基的开挖和处理、基础的铺设和加固等。
3.2 主体结构施工在地基处理完成后,我们将进入主体结构施工阶段,包括梁柱的浇筑、楼层的铺设等。
3.3 建筑装饰主体结构完成后,我们将进行建筑装饰工作,包括墙面装饰、地板铺设、门窗安装等。
4. 质量控制4.1 施工标准我们将根据相关的建筑标准和规范进行施工,确保工程质量符合要求。
4.2 质量检测我们将定期进行工程质量检测,并记录检测结果。
如有不符合要求的情况,将及时进行整改。
5. 安全措施5.1 安全计划我们将制定详细的安全计划,并将其贯彻到施工过程中,以确保施工安全。
5.2 安全培训我们将对施工人员进行相关的安全培训,提高他们的安全意识和应急处理能力。
6. 环境保护6.1 环境影响评估我们将进行环境影响评估,并采取相应的环境保护措施,以减少对周围环境的影响。
6.2 废弃物处理我们将对工程施工过程中产生的废弃物进行分类、处理和处置,确保环境的清洁和卫生。
附件:本文档不涉及附件。
法律名词及注释:1. 建筑标准和规范:指国家或地方政府颁布的有关建筑施工的强制性标准和规范文件,如《建筑设计规范》、《建筑工程质量验收标准》等。
版本二:1. 建筑工程高层模板施工专项方案1.1 目标与背景本专项方案的目标是确保高层建筑工程的施工安全和质量,满足设计要求和相关标准。
高层建筑模板施工方案1. 引言高层建筑作为现代城市的标志性建筑物之一,其施工过程是一个复杂而关键的过程。
其中,模板施工是高层建筑施工中的重要环节。
本文将详细介绍高层建筑模板施工方案,包括施工前的准备工作、模板系统的搭建、施工过程中的注意事项等,旨在为高层建筑模板施工提供指导和参考。
2. 施工前准备工作在进行高层建筑模板施工之前,需要进行一系列准备工作,以确保施工的顺利进行。
以下是准备工作的主要内容:2.1 施工方案设计首先,需要制定详细的施工方案设计。
施工方案设计包括模板的选择、搭建方案、支撑系统设计等。
在设计中,需要考虑到高层建筑的结构特点、施工时间和成本等因素。
2.2 材料准备在进行模板施工之前,需要准备所需的材料。
包括模板、支撑材料、连接件、螺栓等。
这些材料应该具备足够的强度和稳定性,以确保施工过程中的安全性。
2.3 施工人员和设备组织在进行模板施工之前,需要组织好施工人员和设备。
施工人员应该具备相关的资质和经验,能够熟练操作相应的设备。
同时,应确保施工现场有足够的设备和工具,以满足施工的需要。
3. 模板系统的搭建高层建筑模板系统的搭建是模板施工的关键环节。
以下是模板系统搭建的主要步骤:3.1 模板支撑系统的布置首先,根据设计方案,布置模板支撑系统。
支撑系统应该坚固稳定,并按照设计要求进行布置。
同时,应注意保持支撑系统的水平和垂直度,以确保施工质量。
3.2 模板的安装和拆除在进行模板施工时,需要将模板安装在支撑系统上。
安装过程中,应注意模板的对齐和固定,确保模板的稳定性和平整度。
完成施工后,需要及时拆除模板,以便下一步施工的进行。
3.3 模板表面处理在模板搭建完成后,需要对模板表面进行处理。
处理的目的是使模板表面平整光滑,并确保模板表面不粘连。
常用的处理方式包括涂刷脱模剂、喷洒水等。
4. 施工过程中的注意事项在进行高层建筑模板施工时,需要注意以下事项,以确保施工质量和安全性:4.1 施工现场的安全施工现场的安全是施工过程中的首要考虑因素。
木模板工程施工方案一、项目介绍本文档为木模板工程的施工方案,旨在规范和指导工程施工过程,确保施工质量和工期进度。
木模板工程常见于建筑施工中,用于浇筑混凝土结构,如墙体、楼板、梁柱等。
二、工程准备1. 设计和图纸在施工前,要准备好木模板工程的设计图纸和施工图纸,包括模板布置图、模板尺寸图、垫层图等。
这些图纸是施工的重要参考依据,施工过程中要按照图纸要求进行操作。
2. 材料采购所需的木质模板应符合国家相关标准,具有足够的强度和稳定性。
在采购时要检查木模板的质量是否合格,确保施工安全和质量。
此外,还需要准备一些辅助材料,如木方、支撑杆、钢绳等。
3. 施工人员组织根据施工规模和工期要求,组织合适的施工人员,包括木模板工程的技术负责人、木工和普工等。
施工人员要具备相关的专业知识和技能,严格按照施工方案进行施工。
三、施工步骤1. 模板布置根据设计图纸和施工图纸要求,确定模板的布置方式。
在墙体施工中,模板应按照墙体尺寸和洞口位置进行布置;在楼板施工中,模板应按照楼板平面尺寸进行布置。
模板的搭设应稳固可靠,严禁出现晃动或松动的情况。
2. 模板安装根据模板布置的位置和尺寸要求,将木模板安装到预定位置。
安装时要确保模板的垂直度和水平度,使用水平仪、尺子等工具进行测量和调整。
模板的连接应牢固可靠,避免出现松动和漏水等问题。
3. 模板调整和修整在模板安装完成后,需要进行模板的调整和修整工作。
对于长时间运输或存放的模板,可能存在变形或损坏的情况,需要进行相应的调整和修复工作。
模板表面应平整光滑,无明显的凹凸和裂缝。
4. 模板支撑在模板安装完成后,应设置适当的模板支撑。
支撑杆和木方应按照设计要求进行布置,以确保模板的稳定性和承载能力。
支撑杆的位置和数量应符合施工图纸的要求,支撑点应加装承载板或金属底座,避免对模板造成损坏。
5. 混凝土施工模板安装和支撑完成后,可进行混凝土的施工工作。
混凝土应按照设计要求进行配制,施工时要注意得到平整、均匀的混凝土表面,避免出现气泡、蜂窝和起砂等现象。

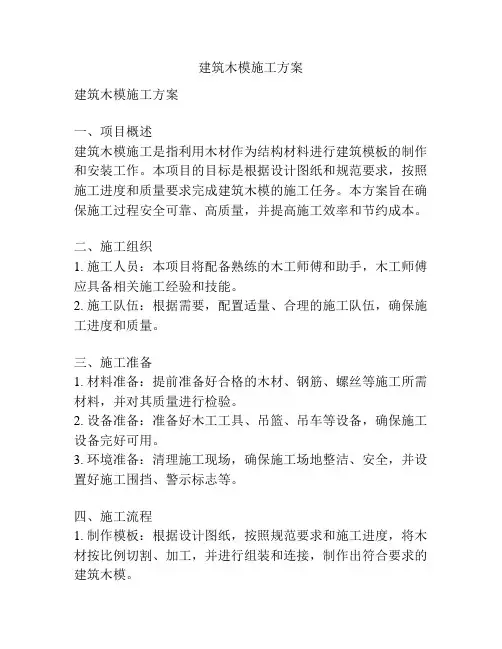

建筑木模施工方案建筑木模施工方案一、项目概述建筑木模施工是指利用木材作为结构材料进行建筑模板的制作和安装工作。
本项目的目标是根据设计图纸和规范要求,按照施工进度和质量要求完成建筑木模的施工任务。
本方案旨在确保施工过程安全可靠、高质量,并提高施工效率和节约成本。
二、施工组织1. 施工人员:本项目将配备熟练的木工师傅和助手,木工师傅应具备相关施工经验和技能。
2. 施工队伍:根据需要,配置适量、合理的施工队伍,确保施工进度和质量。
三、施工准备1. 材料准备:提前准备好合格的木材、钢筋、螺丝等施工所需材料,并对其质量进行检验。
2. 设备准备:准备好木工工具、吊篮、吊车等设备,确保施工设备完好可用。
3. 环境准备:清理施工现场,确保施工场地整洁、安全,并设置好施工围挡、警示标志等。
四、施工流程1. 制作模板:根据设计图纸,按照规范要求和施工进度,将木材按比例切割、加工,并进行组装和连接,制作出符合要求的建筑木模。
2. 安装模板:将制作好的建筑木模进行吊装安装,并进行调整和固定,确保模板平整、牢固,符合设计要求。
3. 预应力张拉:对需要进行预应力张拉的部位,进行相应的预应力张拉工作,确保结构的承载能力和稳定性。
4. 毛坯验收:经过模板安装和预应力张拉后,对毛坯进行验收,确保施工质量符合规范要求。
5. 后续工序:根据施工进度安排,完成后续的砼浇筑、构件安装等工序。
五、施工安全1. 安全培训:施工人员应接受必要的安全培训,了解施工现场的危险因素和安全措施,增强安全意识。
2. 安全设施:在施工现场设置好相关的安全设施,包括警示标志、防护栏杆等,确保施工现场的安全。
3. 安全检查:定期进行安全检查,发现问题及时整改,确保施工过程的安全可靠。
4. 应急预案:制定完善的施工安全应急预案,培训施工人员相关应急措施,提前做好应对突发事故的准备工作。
六、质量控制1. 材料质量:严格把关木材的质量,确保材料符合规范要求,并进行质检合格证明。
高层全穿插施工方案一、工程概况与目标工程描述:本工程为高层建筑,预计总高度为XX米,共有XX 层,主要功能为住宅及商业用途。
建筑结构设计为钢筋混凝土框架,抗震等级为X级。
目标设定:确保工程在预定工期内安全、高效完成,同时保证工程质量满足国家及地方相关标准。
二、施工流程规划基础施工:先进行地基处理,包括土方开挖、桩基施工等。
主体结构施工:在基础施工完成后,逐层进行钢筋混凝土框架的施工。
穿插施工:在主体结构施工的同时,进行外墙、内墙、水电管道、消防管道等穿插作业。
装修与装饰:主体结构完成后,进行室内外装修及景观建设。
三、施工前准备工作技术准备:编制详细的施工组织设计,明确施工顺序、方法、技术标准等。
物资准备:提前采购所需的建筑材料、构配件和设备,确保供应充足。
人员准备:组织专业施工队伍,进行技术交底和安全培训。
四、垂直运输方案设备选择:采用塔吊、物料提升机等垂直运输设备,确保材料和人员的高效上下运输。
运输规划:合理规划运输路线和时间,减少运输过程中的冲突和延误。
五、水平穿插施工工序优化:合理安排不同专业工种之间的施工顺序,实现水平穿插作业。
现场协调:加强现场管理和协调,确保各专业工种之间的衔接顺畅。
六、质量安全控制质量管理:建立严格的质量检测体系,确保每一道工序符合质量标准。
安全管理:制定完善的安全生产管理制度,落实各项安全措施,确保施工现场安全无事故。
七、资源协调与管理材料管理:建立材料出入库制度,确保材料使用合理、不浪费。
设备管理:定期对施工设备进行维护和保养,确保设备运行正常。
人力资源:合理安排人员工作时间和工作量,避免过度疲劳影响工作效率和安全。
八、进度监控与调整进度计划:制定详细的施工进度计划,明确各阶段的完成时间。
进度监控:定期对施工进度进行检查和评估,及时发现和解决问题。
进度调整:根据实际情况对施工进度进行调整和优化,确保工程按时完成。
通过上述方案的实施,我们将确保高层全穿插施工工程的高效、安全和优质完成。
高层建筑模板专项施工方案高层建筑模板专项施工方案一、施工概述高层建筑的施工是一个复杂而庞大的工程,需要科学合理地安排施工流程,确保施工质量和进度。
本方案旨在针对高层建筑的模板专项施工进行详细规划和安排,确保施工工作顺利进行。
二、施工前准备1. 搭建施工现场:根据工程规模和要求,搭建临时工棚、施工现场办公室和设备摆放场所,确保施工人员的工作和生活条件。
2. 项目组织结构:建立施工项目组织架构,明确各个施工单位的职责和权限,做好协调配合工作。
3. 施工方案制定:根据设计方案和施工要求,编制详细的施工方案,包括工序安排、物资采购和管理、人员调配等。
三、模板专项施工流程1. 模板制作与验收1.1 制定模板制作工艺:根据建筑设计方案,确定模板制作的材料和工艺,并制定相应的施工工艺。
1.2 模板制作现场:选取制作模板的地点,并搭建相应的工作平台和设备,确保施工现场的安全和施工条件。
1.3 模板制作:根据制作工艺和要求,对木材进行加工和组装,制作成各种形状和尺寸的模板。
1.4 模板验收:对制作完成的模板进行检查和验收,确保质量达到设计要求。
2. 模板安装和支模阶段2.1 搭设施工梯架:根据工程高度和施工进度,合理搭设施工梯架,为模板的安装和支模提供便利条件。
2.2 相间基准线设置:根据设计要求,设置相间基准线,确定模板和支模的安装位置和高度。
2.3 模板安装:按照施工图纸和要求,进行模板的安装和调整,确保模板的水平和稳固。
2.4 支模安装:在模板的基础上,搭设和安装各种支模,包括垂直支撑、水平支撑和倾斜支撑等,确保结构稳定。
2.5 支模浇筑:在支模设置完成后,进行混凝土浇筑工作,确保结构的坚固和稳定。
3. 模板拆除阶段3.1 拆除顺序和安全措施:根据工程进度和结构要求,制定模板拆除的安全措施和拆除顺序。
3.2 模板拆除:按照拆除顺序,对模板进行拆除,确保拆除过程中结构的稳定和安全。
3.3 模板修复与回收:对拆除下来的模板进行检查和修复,确保模板的重复使用和减少资源浪费。
高层模板专项施工方案一、项目概述本项目是某大型建筑工程的高层模板专项施工方案,主要包括模板的安装、调整和拆除工作。
项目总工期为60天,总工程量约为10000平方米。
二、项目目标1. 准确把握模板安装的位置和角度,保证施工质量;2. 合理安排工序,提高工作效率;3. 保障施工人员的安全,防止发生事故。
三、施工方案1. 模板安装(1)根据设计图纸确定安装位置和角度;(2)搭设架子,安装模板板材;(3)使用螺栓和钢丝绳固定模板;(4)校验模板位置和垂直度,进行调整。
2. 模板调整(1)根据工艺要求进行模板调整;(2)使用水平仪、等边三角尺等工具进行调整;(3)对调整结果进行审核和确认。
3. 模板拆除(1)根据施工进度,确定拆除顺序;(2)使用工具进行模板拆除;(3)进行清理和整理,恢复施工现场的清洁和整齐。
四、质量控制措施1. 施工前进行和施工中进行质量检查,确保模板安装的位置准确;2. 使用专业的模板调整工具,保证施工精度;3. 每日交接班时进行模板位置和角度的验收,确保施工质量。
五、安全措施1. 施工现场必须设立安全警示牌,提醒施工人员注意安全;2. 施工人员必须戴好安全帽,穿戴好防护服和防滑鞋;3. 高处作业时必须使用安全绳索,防止发生坠落事故;4. 施工现场必须设立防护网,避免材料掉落伤人。
六、工期计划1. 第1-5天:完成施工准备工作,安排施工人员;2. 第6-20天:进行模板安装工作;3. 第21-35天:进行模板调整工作;4. 第36-50天:进行模板拆除工作;5. 第51-60天:进行清理和整理工作。
七、施工细则1. 施工人员必须穿戴合格的劳动防护用品;2. 施工过程中发现问题及时汇报,不得私自处理;3. 施工涉及到的工具和设备必须经过检查合格方可使用;4. 模板安装和调整过程中必须保持施工现场的整洁,并及时清理工作区域。
八、风险分析1. 施工现场可能存在高空坠落、电击、物体打击等风险,请施工人员严格遵守安全规定;2. 预留足够的安全间隔,以防止模板因工艺需求需要重新调整;3. 注意安装位置和角度的准确性,避免因此带来的后续施工问题。
高层住宅模板工程施工方案一、前言高层住宅建设一直是城市发展中关键的组成部分,模板工程作为快速、高效的建筑施工方式,被广泛应用于此类项目。
本文将针对高层住宅模板工程施工方案展开详细讨论,涵盖施工准备、模板安装、混凝土浇筑、模板拆除等多个方面。
二、施工准备1. 工地布置在施工前,需要对施工工地进行合理布置,清理好现场,确保施工安全。
同时,需准备好所需的模板材料、施工机械设备等。
2. 施工人员培训相关施工人员需要接受培训,了解模板工程的施工流程、安全操作规范等,确保施工质量和安全。
三、模板安装1. 模板设计根据建筑设计图纸,设计合适的模板方案,确保模板的稳定性和可靠性。
2. 模板安装按照设计方案进行模板的安装,采用专业工具和设备,确保模板的精确度和牢固性。
四、混凝土浇筑1. 混凝土搅拌准备好混凝土原材料,进行搅拌,确保混凝土质量和配比合理。
2. 浇筑操作按照工程要求,采用适当的浇筑方式,确保混凝土均匀、密实。
五、模板拆除1. 拆除前准备在混凝土达到强度要求后,开始进行模板拆除前的准备工作,如清理模板表面等。
2. 模板拆除采用合适的工具和方法,进行模板的拆除,确保不损坏混凝土结构,并保持施工现场整洁。
六、总结高层住宅模板工程施工方案的实施,需要严格按照施工流程和操作规范进行,确保施工质量和安全。
通过合理的施工准备、模板安装、混凝土浇筑和模板拆除,可以高效完成高层住宅建设,为城市发展提供坚实的支撑。
以上就是针对高层住宅模板工程施工方案的详细介绍,希望对相关人员能有所帮助。
高层建筑传统木模施工穿插提效
及经济工期
目录
一、前言 (2)
二、穿插特点 (2)
三、适用范围 (2)
四、工艺原理 (3)
五、施工工艺及操作要点 (3)
六、质量保证措施 (7)
七、安全措施 (8)
八、效益分析 (8)
一、前言
建筑施工的传统程序是先施工主体、砌体,待主体验收合格之后再由上而下进行内外装饰装修施工,这种施工方法工期较长,消耗了大量的设备材料租赁成本及管理成本。
随着我国建筑业的飞速发展,市场的透明化,房地产单位提出的合同成本条件越来越严苛,对工期的要求也越来越紧。
为改变目前工期紧、成本控制难的现状,在公司要求的改革、创新思路指导下,在采用传统木模板、型钢悬挑外架的基础上,总结以往经验对“高层建筑穿插施工”做一些经验总结。
该穿插提效以“建筑竖向流水施工”为核心,主体、砌体工程相关工序等流水节拍组织流水施工,内外墙装饰、装修工程以悬挑外架划分施工段分段插入,通过“解决上部主体与下部装饰施工段之间的止水、防落物问题”等穿插手段实现。
在采用传统施工工艺的情况下,实现主体和装饰装修工程同时施工,大量缩短工期,达到高层建筑穿插提效施工的目的。
二、穿插特点
(一)建筑竖向流水施工:以楼层为工作面,以悬挑外架竖向覆盖层数为施工段,组织相关结构、装饰装修、安装等方面的多工种在建筑竖向的各个楼层流水施工。
(二)建筑一次成型:通过建筑竖向流水施工,使高层建筑快速同步进行施工,进而实现建筑工程一次成型。
(三)多工种协调施工:各工种依次投入到工程建设中,同时施工的工种多,计划组织协调性要求较高。
(四)工期快:较传统做法,高层建筑节省工期10%~20%。
(五)费用省:因工期提前,管理费用和材料设备租赁费用大幅节省。
(六)资源配置固定:施工期间资源配置固定不变,易于施工组织安排。
(七)有利于质量控制:资源配置固定,工人工作内容稳定,易于施工质量的管控。
三、适用范围
适用于高层建筑的结构和装饰装修施工。
四、工艺原理
将建筑从竖向划分为若干施工段,各施工段以楼层为工作面,分别组织相关主体、装饰装修、安装等分部分项工程流水施工,进而达到节省工期、降低成本的目的。
关于主体、砌体工程流水施工组织:主体结构从下至上,以标准层5天(或6天)每层的均匀速度施工,待主体拆模提供出工作面后,反坎及植筋、砌体砌筑、斜顶砖、水电开槽预埋等施工工序也按照与主体相同的施工速度组织等节奏流水施工,各相邻工序之间均相同的速度跟进。
关于装饰装修工程流水施工组织:从下至上组织主体、砌体各相应工序流水施工,当完成了第一悬挑段的砌体施工之后,在上部做好止水、防落物处理,组织分段验收,随即开始第一悬挑段的内外墙抹灰、地坪等装饰施工。
后续的每一个悬挑段均按照相同的原理依次类推,组织流水。
五、施工工艺及操作要点
(一)施工工艺流程
1.主体、砌体阶段流水模型(流水节拍:5天每层)
2.施工方法
以主体、砌体、地坪工程为例,对流水组织进行说明如下:
第N层:即为操作层,进行主体结构砼施工。
第N-1、N-2层:由于采用三套模板,此两层模板及支撑体系尚未拆除。
第N-3层:由于采用三套模板,此楼层模板及支撑体系开始拆除,清运垃圾并施工临边洞口防护。
由于施工电梯每3层附着一次,则此楼层可保证施工电梯已投入使用。
第N-4层:砌体施工准备工作阶段。
第N-5层:砌块运输。
第N-6层:砌体砌筑。
第N-7层:构造柱及过梁施工,此层不满足斜顶砖技术间歇时间,暂时无法施工。
第N-8层:已满足斜顶砖技术间歇时间,开始施工,并安装开槽。
砌体工程与装饰工程之间的过渡:当某一悬挑段砌体施工完成(即N-8层与某一悬挑段的顶层重合),开始此段的内抹灰,地坪等装饰施工。
3.施工操作要点
(1)施工总计划编制
施工总计划包括:1、场地布置,各工种使用场地布置、塔吊、提升机位置。
2、各个工序插入时间,包括提升机安装时间,各班组确认时间。
3、需要的资金材料,包括乙供,甲指乙供,甲指分包等,提前计划。
(2)流水节拍确定
先确定标准层主体结构砼施工工期,根据单层面积、结构型式、层高等综合因素确定。
此工期为整个流水施工的关键指标,为保证工作面的连续性,后续工序的工期均与标准层结构工期相同,组织等节奏流水施工,所以标准层结构工期即为流水节拍。
为保证工期顺利执行,需要将每个分部分项工程的各工序分解并细化每天完成工作量,如下表:
(3)资源配置
1.劳动力:流水节拍确定之后,每层每个工序的施工时间均与流水节拍时间相同,根据单层工作量及工作时间确定每栋楼各工序所需工人数量,实施过程中若出现偏差及时调整。
2.材料、机械、设备:由于主体和装饰装修各施工工种均逐步投入到工程建设当中,同时施工工种多、人数多,材料运输压力大、机械设备协调难度大。
首先为各工种划分区域设置堆场及加工场,且各工种分开设置,每天盘点保证材料正常供应。
施工电梯等运输设备为各工种限定时间使用,必要时夜间加班运输材料,白天施工。
(4)图纸及做法固化
与业主单位及设计单位沟通,对图纸及做法进行固化,减少后期变更和返工。
大面积施工前先做出各工序的施工样板,解决图纸与现场之间的冲突,减少后期返工。
样板施工完成后组织各方验收,后期严格按照样板施工。
(5)教育培训
流水施工方案对各班组进行交底,达成共识,并与班组议定,各工序施工人员尽量固定,便于管控,便于控制施工质量。
对各工种工人进行安全教育及质量交底,质量交底包括对样板的学习。
(6)各施工段之间止水防护措施
室内止水措施,在上一悬挑段的工字钢悬挑楼层将所有排水管安装并吊洞,将排水管支管截断至与楼层结构板平齐用于排水,上部所有积水汇集到此楼层降板区,再进入排水支管向下排出,将排水干管接通至化粪池或雨污水沉淀回收系统。
`
图3:室内集水排水做法示意图
所有预留洞口四周采用素砼挡水坎封堵。
已开始精装修施工楼层的电梯间、楼梯间,每层采用素砼挡水坎挡水。
图4:预留洞口止水做法
六、质量保证措施
(一)当某一悬挑段完成砌体施工,准备施工装饰之前,在外墙上吊放通线,减少各层之间偏差,避免各层外墙抹灰交界部位出现错台,影响观感。
(二)对图纸进行固化并施工样板,对样板进行验收,后续严格按照样板施工,减少变更及返工,保证施工质量。
(三)楼栋泵管、洗泵管、给水管、消防管、排水管、电缆等临时设施尽量设置在风井、外墙或电梯前室等公共区域,严禁设置在楼层住户内,避免对装修施工面产生影响。
(四)止水措施严格按照方案及时施工,保证无渗漏。
(五)根据进度计划及流水模型,每经过一个流水节拍时间,对施工的各楼层进行统一验收,主体砌体工程各工序验收合格后统一向上移动一个楼层,装饰装修工程各工序验收合格后统一向下移动一个楼层。
砌体施工完成后,进行各方联合验收,验收合格后再开始装饰装修施工。
(六)施工过程中每天巡查,进行质量监督及现场交底,确保工人规范施工,保证质量。
七、安全措施
(一)施工电梯工作量大,应及时维护,专人定岗运行。
(二)流水施工导致同时施工班组较多,同一时间用电量大,提前计算好用电负荷,保证顺利供电。
对各班组进行用电培训,施工时严格遵守“一机、一箱、一闸、一漏保”的规定。
(三)穿插施工上下交叉作业,需对工人安全意识提高,加强安全教育。
八、效益分析
(一)工期效益
若高层住宅楼地上层数为34层,计算从主体±0.000施工至外架拆除完成所用时间,若采用传统方法,所用时间为370天,采用“高层建筑穿插施工”,从主体±0.000施工至外架拆除完成所用时间为280天。
节约工期:370-280=90天。
若考虑精装修施工,工期可节约更多。
(二)经济效益
工期节约了90天(3个月),则节约了相应的管理费用、塔吊、施工电梯、外架架料等的租赁费用。
1.塔吊节约费用
采用常规QTZ63塔吊,塔吊租赁费17000元/月;塔吊司机工资7500元/月;指挥工资4500元/月。
单栋楼节约费用:(17000元/月+7500元/人·月+4500元/人·月)×3月=87000元。
2.施工电梯节约费用
采用常规SC200/200双梯笼施工电梯,每栋楼安装一台。
施工电梯租赁费15000元/月;配备两名司机,每人工资3000元/月。
单栋楼节约费用:(15000元/月+3000元/人·月×2人)×3月=63000元。
3.管理费
采用此工法组织流水施工,则可提前退场3个月,假设项目每个月管理费用约30万元
节约管理费:30万元/月×3月=90万元
(三)社会效益
采用穿插提效施工,可以大幅节省工期,有效规避合同工期风险,能够在工期较紧情况下保障工程项目的竣工验收等重要节点工期,博得业主单位的好评,利于企业的二次经营。
穿插的流水组织,资源配置稳定,更利于质量控制,经济效益明显,利于成本控制,有利于企业的长久发展。
(四)其他效益
1.采用此穿插施工是对管理能力的锻炼和提升,为公司培养了大量经验丰富的管理人员。
2.文明施工形象得到提升。
实行工作面移交制度,每个班组负责相应施工区域的工完场清工作,施工完成后对工作面进行移交时,对文明施工也同时移交。
