刀闸在运行中可能出现的异常现象
及处理措施
刀闸在运行中可能出现的异常现象有：
（1）运行中刀闸接触部分过热，由于拧紧部件松动，动口合得不严而造成过热或刀口熔焊。
（2）瓷瓶外伤。
（3）针式瓷瓶胶合部分因质量问题或自然老化造成瓷瓶损坏。
（4）在污秽严重地区或过电压情况下，会发生闪络，瓷瓶炸裂，损坏刀闸设备。
（5）刀闸操作机构有鸟巢会造成合，拉刀闸时机构不灵活。
针对上述情况，应做如下处理：
（1）发现触电过热，可以减小负荷，待停电时紧固部件。
（2）瓷瓶外伤可及时更换。
（3）在污秽地区应加强清扫，保持刀闸瓷瓶的清洁。
（4）运行中加强检查，发现异常及时处理。
２０２３ ０５／２２０ｋＶ升压站倒闸过程中刀闸无法操作故障分析王衔鑫（国能江油热电有限公司）摘 要：随着经济的快速发展及用电负荷的增加，电力系统中供电设备也逐年增多，特别是输变电设备，其运行的稳定性和可靠性尤为重要。
为了保证设备的可靠运行以及电网的安全稳定，需要对设备进行定期和不定期的检查维护。
为了避免因故障引起的电网的设备损坏及安全事故，需要对设备进行定期和不定期的检修。
而在检修前后的倒闸操作和修后的安全措施恢复过程中，设备的缺陷故障率很高，操作风险很大，本文针对某２２０ｋＶ升压站倒闸过程中，刀闸无法操作的故障进行了详细分析。
关键词：电力行业；操作问题；处理措施；升压站０ 引言随着我国电力系统的快速发展，变配电系统也变得越来越复杂。
本文主要介绍了２２０ｋＶ升压站在倒闸操作过程中，出现的刀闸无法操作故障现象。
２２０ｋＶ升压站的电气设备有很多，本文所述实例系统接线为双母线带旁路，这种方式具有结构简单、操作方便等优点，但是由于这种方式的控制操作由很多继电器、接触器等电气元器件相互配合，故障率相对较高，如不及时处理将影响倒闸操作进度，严重情况下会影响系统的稳定运行。
１ 故障情况为了提升设备的可靠性和稳定性，２０１０年我厂对网控２２０ｋＶ升压站的一批老旧刀闸及刀闸控制柜进行改造升级，２６１２刀闸也在其中，整体故障情况如图所示。
改造完成后，在对改造设备进行安全措施恢复的倒闸操作过程中，当合上２６１２刀闸时，发现２６１２刀闸无反应，电脑显示屏上显示该刀闸仍处在断开位置，闭锁控制回路，导致操作无法继续进行。
经过检查发现，刀闸机构内辅助接点传动轴切换不同步，导致刀闸辅助接点闭合不到位，而现场操作人员又未认真检查刀闸辅助接点的变位情况。
检修人员将２６１２刀闸辅助接点整体更换，并修复机构传动轴后刀闸恢复正常。
通过对该实例的分析研究发现，刀闸与辅助接点位置不对应的原因有两个：（１）检修维护不到位；（２）辅助开关质量不良及二次回路存在问题。

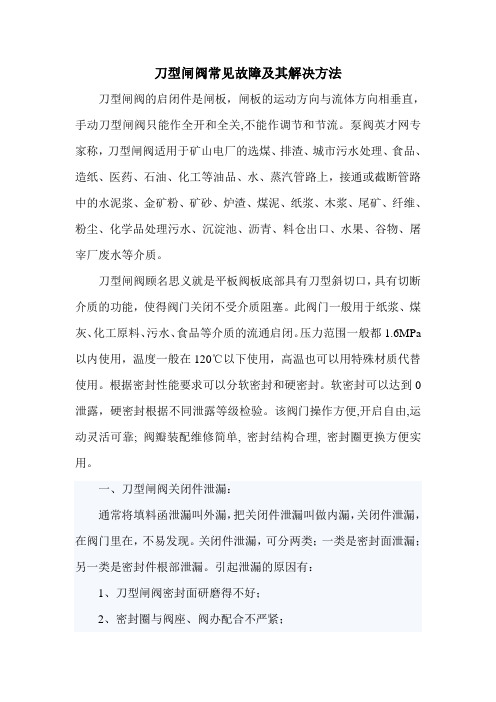

刀型闸阀常见故障及其解决方法刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动刀型闸阀只能作全开和全关,不能作调节和节流。
泵阀英才网专家称，刀型闸阀适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、屠宰厂废水等介质。
刀型闸阀顾名思义就是平板阀板底部具有刀型斜切口，具有切断介质的功能，使得阀门关闭不受介质阻塞。
此阀门一般用于纸浆、煤灰、化工原料、污水、食品等介质的流通启闭。
压力范围一般都1.6MPa 以内使用，温度一般在120℃以下使用，高温也可以用特殊材质代替使用。
根据密封性能要求可以分软密封和硬密封。
软密封可以达到0泄露，硬密封根据不同泄露等级检验。
该阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。
一、刀型闸阀关闭件泄漏：通常将填料函泄漏叫外漏，把关闭件泄漏叫做内漏，关闭件泄漏，在阀门里在，不易发现。
关闭件泄漏，可分两类；一类是密封面泄漏；另一类是密封件根部泄漏。
引起泄漏的原因有：1、刀型闸阀密封面研磨得不好；2、密封圈与阀座、阀办配合不严紧；3、阀办与阀杆连接不牢靠；4、阀杆弯扭，使上下关闭件不对中；5、关闭太快，密封面接触不好或早已损坏；6、材料选择不当，经受不住介质的腐蚀；7、将截止阀、闸阀作调节使用，密封面经受不住高速流动介质的冲击；8、某些介质，在阀门关闭后逐渐冷却，使密封面出现细缝，也会产生冲蚀现象；9、某些密封圈与阀座、阀办之间采用螺纹连接，容易产生氧浓差电池，腐蚀松脱；10、因焊渣、铁锈、尘土等杂质嵌入，或生产系统中有机械另件脱落堵住阀芯，使刀型闸阀不能关严。
二、刀型闸阀填料函泄漏：1、填料与工作介质的腐蚀性、温度、压力不相适应；2、装填方法不对，尤其是整根填料备用旋放入，最易产生泄漏3、阀杆加工精度或表面光洁度不够，或有椭圆度，或有刻痕；4、阀杆已发生点蚀，或因露天缺乏保护而生锈；5、阀杆弯曲；6、填料使用太久已经老化。
高压开关柜接地刀闸故障分析摘要：电力设备的安全性与可靠性是超大规模输变电和电网安全的重要保证，高压开关柜又是电力系统中的重要设备，在电力系统的发电、输电、变电、电能转换和消耗过程中具有开断和关合电力线路，监测运行电量数据，故障保护等重要作用。
在现场倒闸操作中，会经常遇到开关柜接地刀闸活门无法按下而导致无法合上接地刀闸的缺陷，需要检修人员到现场消缺后才能进行倒闸操作，延长了操作时间，耽误了正常的检修时间，影响了检修计划的刚性执行。
本文阐述高压开关柜接地开关的锁闭原理和电气显示原理，对接地开关常见故障的原因和查找故障点的方法，提出日常运行中降低接地开关故障率的措施。
关键词：高压开关柜；显示原理；故障定位引言变电站的一种非常重要的配电设备就是高压开关柜，由断路器、手车箱、开关柜和相应的保护装置。
开关柜接地闸刀开关阀在现场开关操作时，常会出现接地闸刀不能合闸的现象。
在切换作业前，维修人员需要到现场排除缺陷，延期作业、延长正常维护，影响维护计划的严格执行。
1开关柜接地刀闸电气联锁分析开关柜接地刀闸电气联锁主要通过判断三相高压出线带电情况来确定接地刀闸的解锁或闭锁，即若三相高压出线均不带电，则接地刀闸解锁，可对其进行操作，否则接地刀闸闭锁，无法对其进行操作。
1.1电气联锁原理闭锁电磁铁安装在开关柜本体接地刀闸操作孔小活门处，开关柜状态综合指示仪的闭锁输出接点与闭锁电磁铁串联后接在电源两端，通过控制开关柜状态综合指示仪的闭锁输出１５－１６接点的通断就可控制接地刀闸的解（闭）锁。
1.2电气联锁缺陷分析目前，绝大部分开关柜的接地刀闸电气联锁均采用上述方案。
该电气联锁在开关柜机械联锁非常完善的情况下能够满足接地刀闸联锁要求，但是现在很多开关柜柜体与所配置的手车断路器并非一个厂家设计制造，导致很多开关柜柜体与手车断路器间存在设计误差、配合公差、机械联锁不完善等问题。
当机械联锁不完善时，电气联锁就显得极为重要。
实际应用表明，上述电气联锁方案在机械联锁不完善时无法满足联锁和“五防”要求。
YF-ED-J1132
可按资料类型定义编号
刀闸在运行中可能出现的异常现象及处理措施实用
版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
刀闸在运行中可能出现的异常现象及处理措施实用版
提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
刀闸在运行中可能出现的异常现象有：
（1）运行中刀闸接触部分过热，由于拧紧
部件松动，动口合得不严而造成过热或刀口熔
焊。
（2）瓷瓶外伤。
（3）针式瓷瓶胶合部分因质量问题或自然
老化造成瓷瓶损坏。
（4）在污秽严重地区或过电压情况下，会
发生闪络，瓷瓶炸裂，损坏刀闸设备。
（5）刀闸操作机构有鸟巢会造成合，拉刀闸时机构不灵活。
针对上述情况，应做如下处理：
（1）发现触电过热，可以减小负荷，待停电时紧固部件。
（2）瓷瓶外伤可及时更换。
（3）在污秽地区应加强清扫，保持刀闸瓷瓶的清洁。
（4）运行中加强检查，发现异常及时处理。
刀闸故障的处理
一、发现刀闸接点过热时，应立即通知值班长，
用试温片或者石蜡触摸试看是否熔化，并派人加强监视。
2.若是刀闸未合好应用拉杆将其调整使其接触良好。
3.发热不严重时，报告调度转移负荷。
并加强监视，若发热严重时，应请示调度将其停电处理。
4.处理刀闸时要布置好安全措施，若母线侧刀闸，应申请母线停电。
二、刀闸瓷柱断裂破损时处理。
1.若破损不严重的，报告调度，加强监视。
2.若破损严重时，或者折断可能的，应立即请示调度将其停电，如果是母线侧则需要将母线停电，然后通知检修处理。
3.停下刀闸，布置好安全措施。
三、刀闸操作不灵活的处理。
1.出现刀闸拉合不灵活时，不要硬拉，特别是合刀闸时，不要硬合，防止合闸脱转或手折断及瓷瓶折断。
2.尽可能查明原因，若原因不清，通知检修人员处理，
并在此时布置好安全措施。
接地刀闸常见故障原因及对策分析摘要：接地刀闸是电力系统中的一种常见开关装置，主要用于对带电设备进行隔离和接地操作。
在正常情况下，接地刀闸能够保障设备的正常运行和人身安全。
然而，随着电力系统的发展和运行负荷的增加，接地刀闸的故障问题也日益凸显。
因此，本文将结合实际情况，对接地刀闸常见故障类型、原因及对策进行深入分析和研究，以期为电力系统的安全运行提供有益的参考和建议。
关键词：接地刀闸；常见故障；原因分析；防范对策引言：随着电网建设的快速发展，接地刀闸在电力系统中得到广泛应用，且它在保证电力系统安全运行方面发挥着重要作用。
然而，在实际运行中，接地刀闸可能会出现各种故障，这些故障不仅会影响电力系统的正常运行，还会对设备本身造成损坏。
因此，了解接地刀闸的常见故障类型、原因及防范对策，有助于人们更好地维护和管理设备，保障电力系统的稳定运行。
一、接地刀闸概述接地刀闸是用来将电力设备与地面进行电气连接的设备，通过刀闸的操作，可以实现对设备接地、接地状态的解除等操作。
一般情况下，接地刀闸都安装在变电所、配电室等电力设备附近的地面上。
接地刀闸的结构比较简单，主要由刀闸、操作机构和接地线三部分组成。
刀闸通常采用手动或电动操作方式，操作机构一般采用杠杆或电动操作杆。
接地线则是用来将电流引入地面的导线。
二、接地刀闸的重要性在电力系统中，接地刀闸是一种重要的安全设备，其作用是在电路中建立一个安全的接地通道，以确保电力系统的稳定运行和人身安全。
本文将从以下几个方面阐述接地刀闸的重要性：1.防止倒送电接地刀闸的一个重要作用是防止倒送电。
在电路检修或故障处理时，如果电路中存在电压，就可能发生倒送电的情况。
此时，如果电路中的电压过高，就会给工作人员带来危险。
接地刀闸可以将电路中的电压引入地下，保证工作人员的安全。
2.降低接触电阻接地刀闸还可以降低接触电阻，从而减小电路中的电压。
在电力系统中，接触电阻是指电路中的连接点之间的电阻值。
刀闸在运行中可能出现的异常现象及处理措施一、异常现象刀闸是高压电力设备中常见的开关装置，通常用于进行高压电流的分断。
在刀闸的使用过程中，可能会出现多种异常现象，如下所述：1. 刀闸处于半开/半关状态刀闸在运行中可能出现卡滞等问题，导致其处于半开/半关状态。
这种情况一旦发生，可能会影响高压电力系统的正常运行。
刀闸半开/半关状态时，用手动操作难以解决，需要考虑更换部件或重新维护设备。
2. 刀闸在开/关过程中出现卡顿当刀闸在开/关过程中出现卡顿现象时，可能会有烧坏继电器或电动机，或者是机械部件出现异常问题等。
此时需要及时停用刀闸设备，重新检查设备的机械部件和电气部件，确保设备的正常运行。
3. 刀闸接触不良刀闸开关接触不良时，会导致设备启停时无响应或响应迟缓，无法正常运行。
而接触不良的原因可能是因为设备需要进行维护保养，或者是设备内部的连接部件已经老化生锈。
此时，需要及时对设备进行维护保养，并更换需要更换的部件。
4. 刀闸机械部件磨损刀闸在使用过程中，机械部件经常处于重负荷工作状态。
如果设备的机械部件磨损严重并未及时维护，则可能会导致启动困难或无法启动，响应延迟等问题。
如果出现这种情况，需要及时检修设备并更换磨损严重的部件。
二、处理措施为了确保刀闸设备的正常运行，当出现上述异常现象时，需要立即采取有效措施进行处理。
以下是一些常见的处理措施：1. 停止设备运行并进行检修当刀闸设备运行时出现卡滞，半开/半关状态等异常现象时，需要立即停用设备，确保设备停止运行。
然后，对设备进行检修，及时找出问题所在，更换或维修损坏的部件，确保刀闸设备正常运行。
2. 维护设备对于设备发生接触不良、机械部件磨损等异常情况时，需要对设备进行维护，检查设备的连接部件和机械部件的状态，清洗和润滑部件，使设备处于良好的状态。
3. 切换备用设备如果刀闸设备故障不能及时修复使设备处于正常工作状态，则需要立即切换到备用设备上运行，确保高压电力系统能够正常运行。
刀闸控制回路问题的查找与分析罗斐摘要：在潮湿的环境中，继电器的触点及刀闸或开关的辅助触点很容易锈蚀粘连，造成触点不能正确动作，从而造成刀闸地刀拒动。
本文通过图纸与现场实际结合，找到了快速而又安全的刀闸地刀控制回路问题的处理步骤如下：先确认操作正确，其次确认刀闸地刀电机电源及控制电源无问题，进行操作时也未听到分合闸接触器动作声响，然后在保证电机电源断开的情况下，从控制电源的负极出发，以测量端子电压的方法确认联锁回路的通断，最后确认分合闸继电器触点的通断，按此顺序逐一排查，可以快速定位刀闸地刀拒动故障。
最后本文对故障的原因及控制措施进行分析。
关键词：刀闸、拒动、回路、触点、控制措施一、前言刀闸拒动的原因很多，二次回路故障占其中大半部分。
在实际运行中，由于南方多雨潮湿的环境以及设备密封等原因，继电器的触点及刀闸或开关的辅助触点很容易锈蚀粘连，造成触点不能正确动作，从而造成刀闸地刀拒动。
刀闸的辅助触点的问题有可能造成主变误跳闸[1]以及母差保护的不正确动作[2]，最后对整个电网的安全稳定造成影响。
为了电网的安全稳定以及保证操作的顺利进行，本文对220kV GIS刀闸（地刀）控制回路问题的快速查找进行了研究，找到了可以快速解决的方法；本文针对一般刀闸拒动的原因进行了分析，并提出了相应的预防控制措施。
二、回路分析与处理方法1、回路分析220kVGIS刀闸的分合闸在操作中频繁出现拒动现象，检查发现问题多出现于刀闸的分合闸继电器触点的粘连使得继电器通电后其触点没有动作，而在热倒母线的时候也经常出现BUS继电器触点未正确动作导致电气闭锁未解除，母线刀未能动作。
频繁的刀闸拒动严重影响了操作进度，而处理的过程出现差错可能导致误动刀闸，带有一定的风险。
根据隔离开关原理图和联锁接线原理图会发现刀闸地刀的触点除了分合闸继电器的触点外，其他触点基本都在联锁回路中，包括开关的辅助触点，其他刀闸地刀的辅助触点，跨间隔的BUS继电器触点，以及高压带电显示装置中的无压信号触点。
