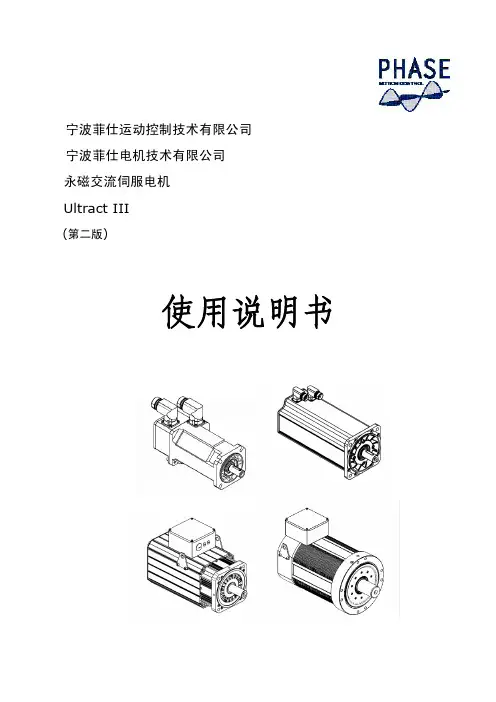

宁波菲仕运动控制技术有限公司宁波菲仕电机技术有限公司永磁交流伺服电机Ultract III(第二版)使用说明书目录一、概述 (3)二、规范说明 (3)三、检查 (3)四、安装 (4)五、编码器配置 (4)六、接线 (6)七、PHASE电机与驱动器接线 (10)Ⅰ、匹配PHASE驱动器接线 (10)(1)、配置正余弦编码器接线 (10)(2)、配置绝对值编码器接线 (11)(3)、配置旋转变压器接线 (12)Ⅱ、匹配LENZE驱动器接线 (13)(1)、配置旋转变压器接线 (13)(2)、配置绝对值编码器接线 (14)(3)、配置数字增量式编码器接线 (15)Ⅲ、匹配KEB驱动器接线 (16)(1)、配置正余弦编码器接线 (16)(2)、配置旋转变压器接线 (17)(3)、配置绝对值编码器接线 (18)Ⅳ、匹配SIEMENS驱动器接线 (19)(1)、配置正余弦编码器接线 (19)(2)、配置旋转变压器接线 (20)Ⅴ、匹配Schneider驱动器接线 (21)(1)、配置旋转变压器接线 (21)(2/3)、配置绝对值编码器接线 (22)Ⅵ、匹配B&R驱动器接线 (24)(1)、配置绝对值编码器接线 (24)Ⅶ、匹配CT驱动器接线 (25)(1)、配置绝对值编码器接线 (25)Ⅷ、匹配Kinwaytech(御能)驱动器接线 (26)(1)、配置旋转变压器接线 (26)Ⅸ、匹配Inovance(汇川)、Modrol(蒙德)驱动器接线 (27)(1)、配置旋转变压器接线 (27)Ⅹ、匹配Vector(威科达)驱动器接线 (28)(1)、配置数字增量式编码器 (28)八、运行与维护 (29)衷心感谢您选用菲仕伺服电机，为使本电机一直维持良好的运行状态，请将本手册随整机附送给最终用户。
虽然在您的选型过程中，可能已经对本产品有所了解并与本公司的技术人员进行了某些沟通，但为充分发挥本电机最佳功能，仍请在使用前，仔细阅读本使用说明书，必要时请与PHASE的有关人员联系，获得必要的帮助，以便正确的使用和维护电机，使之运行可靠，经久耐用。

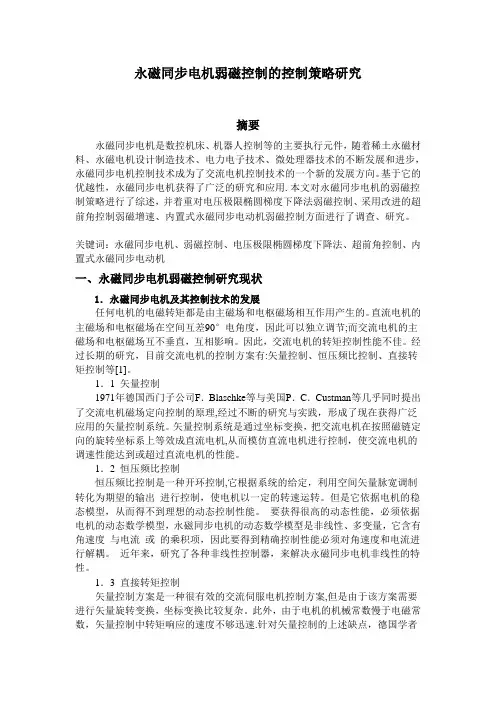

永磁同步电机弱磁控制的控制策略研究摘要永磁同步电机是数控机床、机器人控制等的主要执行元件，随着稀土永磁材料、永磁电机设计制造技术、电力电子技术、微处理器技术的不断发展和进步，永磁同步电机控制技术成为了交流电机控制技术的一个新的发展方向。
基于它的优越性，永磁同步电机获得了广泛的研究和应用.本文对永磁同步电机的弱磁控制策略进行了综述，并着重对电压极限椭圆梯度下降法弱磁控制、采用改进的超前角控制弱磁增速、内置式永磁同步电动机弱磁控制方面进行了调查、研究。
关键词：永磁同步电机、弱磁控制、电压极限椭圆梯度下降法、超前角控制、内置式永磁同步电动机一、永磁同步电机弱磁控制研究现状1．永磁同步电机及其控制技术的发展任何电机的电磁转矩都是由主磁场和电枢磁场相互作用产生的。
直流电机的主磁场和电枢磁场在空间互差90°电角度，因此可以独立调节;而交流电机的主磁场和电枢磁场互不垂直，互相影响。
因此，交流电机的转矩控制性能不佳。
经过长期的研究，目前交流电机的控制方案有:矢量控制、恒压频比控制、直接转矩控制等[1]。
1．1 矢量控制1971年德国西门子公司F．Blaschke等与美国P．C．Custman等几乎同时提出了交流电机磁场定向控制的原理,经过不断的研究与实践，形成了现在获得广泛应用的矢量控制系统。
矢量控制系统是通过坐标变换，把交流电机在按照磁链定向的旋转坐标系上等效成直流电机,从而模仿直流电机进行控制，使交流电机的调速性能达到或超过直流电机的性能。
1．2 恒压频比控制恒压频比控制是一种开环控制,它根据系统的给定，利用空间矢量脉宽调制转化为期望的输出进行控制，使电机以一定的转速运转。
但是它依据电机的稳态模型，从而得不到理想的动态控制性能。
要获得很高的动态性能，必须依据电机的动态数学模型，永磁同步电机的动态数学模型是非线性、多变量，它含有角速度与电流或的乘积项，因此要得到精确控制性能必须对角速度和电流进行解耦。

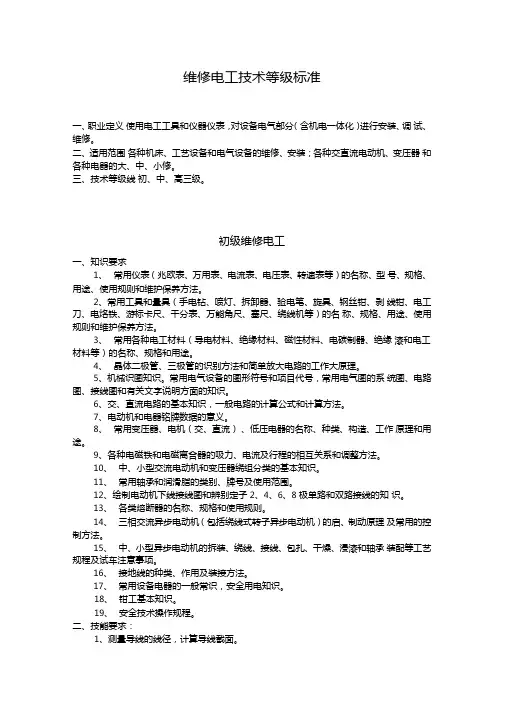

维修电工技术等级标准一、职业定义使用电工工具和仪器仪表，对设备电气部分（含机电一体化）进行安装、调试、维修。
二、适用范围各种机床、工艺设备和电气设备的维修、安装；各种交直流电动机、变压器和各种电器的大、中、小修。
三、技术等级线初、中、高三级。
初级维修电工一、知识要求1、常用仪表（兆欧表、万用表、电流表、电压表、转速表等）的名称、型号、规格、用途、使用规则和维护保养方法。
2、常用工具和量具（手电钻、喷灯、拆卸器、验电笔、旋具、钢丝钳、剥线钳、电工刀、电烙铁、游标卡尺、千分表、万能角尺、塞尺、绕线机等）的名称、规格、用途、使用规则和维护保养方法。
3、常用各种电工材料（导电材料、绝缘材料、磁性材料、电碳制器、绝缘漆和电工材料等）的名称、规格和用途。
4、晶体二极管、三极管的识别方法和简单放大电路的工作大原理。
5、机械识图知识。
常用电气设备的图形符号和项目代号，常用电气图的系统图、电路图、接线图和有关文字说明方面的知识。
6、交、直流电路的基本知识，一般电路的计算公式和计算方法。
7、电动机和电器铭牌数据的意义。
8、常用变压器、电机（交、直流）、低压电器的名称、种类、构造、工作原理和用途。
9、各种电磁铁和电磁离合器的吸力、电流及行程的相互关系和调整方法。
10、中、小型交流电动机和变压器绕组分类的基本知识。
11、常用轴承和润滑脂的类别、牌号及使用范围。
12、绘制电动机下线接线图和辨别定子2、4、6、8 极单路和双路接线的知识。
13、各类熔断器的名称、规格和使用规则。
14、三相交流异步电动机（包括绕线式转子异步电动机）的启、制动原理及常用的控制方法。
15、中、小型异步电动机的拆装、绕线、接线、包扎、干燥、浸漆和轴承装配等工艺规程及试车注意事项。
16、接地线的种类、作用及装接方法。
17、常用设备电器的一般常识，安全用电知识。
18、钳工基本知识。
19、安全技术操作规程。
二、技能要求：1、测量导线的线径，计算导线截面。

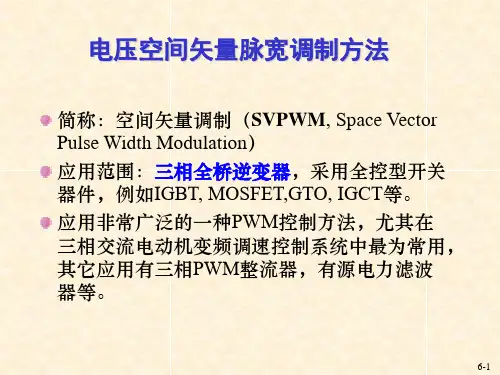

SVPWM控制技术及其应用摘要 :空间矢量脉宽调制(SVPWM)是控制永磁同步电机的一种控制方式。
SVPWM的原理是利用逆变器各桥臂开关控制信号的不同组合，使逆变器的输出电压矢量的运行轨迹尽可能接近圆形。
SVPWM技术应用于交流调速系统中不但改善了脉宽调制((PWM)技术存在电压利用率偏低的缺点，而且具有转矩脉动小、噪声低等优点。
本文对SVPAM的控制技术及其应用进行了较为详细的阐述。
关键词 :永磁同步电机；矢量控制；变频调速SVPWM Control Technique and ApplicationFu Rong-bing(Henan Polytechnic University,School of Electrical Engineering and Automation)Abstract: Space vector pulse width modulation(SVPWM)is a method to control the PMSM motor.The principle of SVPAM is using every inverter bridge switch control signal of different combination,make the operation of the inverter output voltage vector trajectory as close as possible to the circular. SVPWM technology applied in AC speed regulation system can not only improve the shortcoming of low voltage utilization in the pulse -width modulation (PWM) technology , but have little torque ripple，low noise advantages. In this paper, the SVPAM control technology and application are discussed in detail.Key words: permanent magnet synchronous motor;motor Vector control; Frequency control of motor spector1引言SVPWM是近年发展的一种比较新颖的控制方法，是由三相功率逆变器的六个功率开关元件组成的特定开关模式产生的脉宽调制波，能够使输出电流波形尽可能接近于理想的正弦波形。
东北大学继续教育学院
交流电机控制技术II 试卷（作业考核线上2）A 卷（共6 页）
一、判断题（20分）正确用√表示，错误用X表示，请将判断结果填入各题的（）中：
1. 间接变频装置的中间直流环节采用大电感滤波的属于电压源变频装置。
（X）
2. 恒磁通变频调速协调控制原则是U/f为常数（√）
3. 异步电动机矢量控制中，MT坐标系的电磁量是直流量。
（√）
4. 在矢量控制中以转子a轴为参考轴的坐标系是dq坐标系。
（X）
5. 在SPWM的正弦参考信号中加入3次谐波后，可以拓宽线性控制范围（X）
6. 交-交变频器的最大输出频率是50Hz。
（X）
7. 规则采样法的采样区间是等宽的（√）
8. 串联二极管的电流型逆变器换流中的尖峰电压与负载漏抗有关（√）
9. 在选择逆变器的开关器件时，可以不考虑元件承受反压的时间。
（X）
10. 交直交变频器是直接变频器。
（√）
11.按照VT1~VT6顺序导通逆变器主开关为三相异步电动机提供变频电源，ABC三相的下桥臂开关编号分别是VT2、VT3、VT6。
（X）
12.变频调速时，在基频以下通常采用恒磁通变频调速，其协调控制原则为U/f等于常数。
（X）
等于常数。
（√）
13.恒功率变频调速，其协调控制原则为
14.基频以下调速时为了维持最大转矩恒定，在频率较低时应适当提高转子电压。
（X）
15.变频器按变换的环节分为交—交变频器和交—直—交变频器。
（√）
16.变频器按直流环节储能元件不同分为电流型变频器和电压型变频器。
（√）
17.矢量控制理论中涉及的三个主要坐标系分别是ABC 、αβ 和 MT ；其中ABC和αβ
是静止坐标系。
（ X ）
18.通过坐标变换将定子电流分解为两个相互独立的量，其中为1T i 磁场分量； 1M i 为转矩分量，可以实现解耦控制。
（ X ）
19.在矢量控制理论中将三相坐标系下的三个时间变量写成2[()()()]A A B C x k x t ax t a x t =++形式的空间矢量,是以任意x 轴为参考轴的空间矢量表达式。
（ X ）
20.三相坐标系下，空间矢量a A j x x e θ-=是以转子a 轴为参考轴的空间矢量表达式。
（ X ）
二、选择题（20分）请将正确答案填入各题的（）中： 1. 变频技术中智能功率模块的英文缩写是（ B ） A ．PIC B. IPM C. SPWM D. GTR
2．基频以下变频调速时为了维持最大转矩恒定，在较低频率时应适当提高（ B ）。
A.定子电流 B.定子电压 C. 电源频率 D. 电机转速
3. 由D 触发器构建的环形分配器，如果在任意时刻都有三个Q 端输出1，则可得到宽（ B ）的六路脉冲输出。
A.120°
B. 180°
C. 150°
D. 不确定
4. 对变频器调速系统的调试工作应遵循先（ A ）的一般规律。
A 、先空载、后轻载、再重载 B 、先轻载、后空载、再重载 C 、先重载、后轻载、再空载 D 、先轻载、后重载、再空载
5. 180°导电型的三相桥式逆变电路的换流是在（ C ）之间进行的。
A. 相邻相的上桥臂或者下桥臂 B. 相邻相的上下桥臂 C. 同一相的上下桥臂 D. 不确定桥臂
6. 电流型变频器带异步电动机在电动状态下运行时，变频器的逆变器处于（ B ）状态。
A. 空载 B.逆变 C.截止 D.无法确定
7.变频调速系统控制单元通过（ B ）得到控制脉冲的高低电平。
A. 锁相环 B. 比较器 C. 函数发生器 D. 极性鉴别器
8. 磁场轨迹法采用相邻电压矢量作为辅助矢量，在主矢量u(561)转换为主矢量u(612)以前，采用（ A ）作为辅助矢量。
9. 交交变频器工作时，正、反两组变流器交替工作。
如果输出电压电流相位差大于90°，说明电动机工作在（ B ）状态。
A. 电动
B. 制动
C.空载
D.额定
10. 在变频调速中，若在额定频率以上调时，当频率上调时，电压（ C ）。
A、上调
B、下降
C、不变
D、不一定
四、作图题（30分）
1.标出下图中的异步调制区间和分级同步调制区间，并标明恒转矩调速和恒功率调速区
间。
（7分）
解：
2.画出180°导电型三相逆变器输出电压波形（设负载Y接，以中性点O为电位参考点）。
（7分）
解：
3.电流型逆变器变频调速系统为异步电动机供电，在电动状态下运行。
试定性画出逆变器
波形。
（7分）
入口处电压u
d
解：
4.根据单相全桥单极性控制信号定性画出输出电压u
o 电流i
o
的波形图。
（提示：负载功率
因数0.8）（9分）
解：
五、分析判断（20分）
1. 异步电动机SPWM变频调速系统原理框图如下，根据其控制原理将给定序号填入对应的单元。
（如：给定积分器填数字7）（10分）
①绝对值运算器；②三角波发生器；③比较器；④压控振荡器；⑤三相正弦波发生器；⑥函数发生器；
⑦给定积分器；⑧极性鉴别器；⑨倍频器；⑩输出电路。
解：
2. 按运算电路矩阵公式，画出矢量回转器VD 的运算电路框图。
111111cos sin sin cos m t i i i i αβθθθθ-⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦（10分）
解：
六、简述题（10分） 1. 什么是PWM 技术？（5分）
答：（1）对逆变电路开关器件的通断进行控制，（2）用输出端宽度不等的脉冲获得正弦波形。
2. 从直流滤波环节、输出电压波形、输出电流波形3个方面，比较电压型变频器和电流型变频器的区别。
（5分）
答：1.对逆变电路开关器件的通断进行控制，2.用输出端宽度不等的脉冲获得正弦波形。
1.电容器、电抗器；2.方波、正弦波；3.与负载有关、方波。
