交流电机控制技术II课程期末试卷A卷标准答案

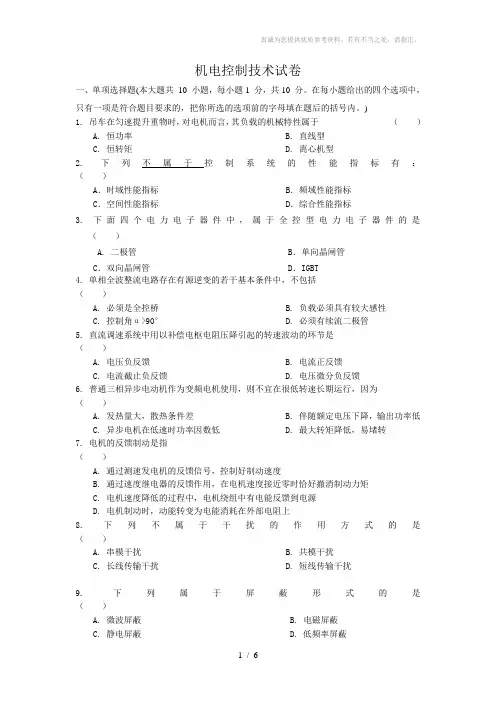

机电控制技术试卷一、单项选择题(本大题共10 小题，每小题1 分，共10 分。

在每小题给出的四个选项中，只有一项是符合题目要求的，把你所选的选项前的字母填在题后的括号内。

)1. 吊车在匀速提升重物时，对电机而言，其负载的机械特性属于（）A. 恒功率B. 直线型C. 恒转矩D. 离心机型2. 下列不属于控制系统的性能指标有：（）A．时域性能指标 B．频域性能指标C．空间性能指标 D．综合性能指标3. 下面四个电力电子器件中，属于全控型电力电子器件的是（）A. 二极管B．单向晶闸管C．双向晶闸管D．IGBT4. 单相全波整流电路存在有源逆变的若干基本条件中，不包括（）A. 必须是全控桥B. 负载必须具有较大感性C. 控制角α>90°D. 必须有续流二极管5. 直流调速系统中用以补偿电枢电阻压降引起的转速波动的环节是（）A. 电压负反馈B. 电流正反馈C. 电流截止负反馈D. 电压微分负反馈6. 普通三相异步电动机作为变频电机使用，则不宜在很低转速长期运行，因为（）A. 发热量大，散热条件差B. 伴随额定电压下降，输出功率低C. 异步电机在低速时功率因数低D. 最大转矩降低，易堵转7. 电机的反馈制动是指（）A. 通过测速发电机的反馈信号，控制好制动速度B. 通过速度继电器的反馈作用，在电机速度接近零时恰好撤消制动力矩C. 电机速度降低的过程中，电机绕组中有电能反馈到电源D. 电机制动时，动能转变为电能消耗在外部电阻上8. 下列不属于干扰的作用方式的是（）A. 串模干扰B. 共模干扰C. 长线传输干扰D. 短线传输干扰9. 下列属于屏蔽形式的是（）A. 微波屏蔽B. 电磁屏蔽C. 静电屏蔽D. 低频率屏蔽10. 下列不是常见滤波形式的是（）A. RC型B. RL型C. LC型D. 双T型二、名词解释（本大题共6小题，每小题3分，共18分。

）1．系统 2. 反馈信号 3. 传递函数 4. 屏蔽5. 数控机床6. 顺序控制三、填空题（本大题共6个小题，共20个空，每空0.5分，共10分。

交流电机控制技术I复习题B一、判断题1. 间接变频装置的中间直流环节采用大电感滤波的属于电压源变频装置。

（）2. 恒磁通变频调速协调控制原则是U/f为常数（）3. 异步电动机矢量控制中，MT坐标系的电磁量是直流量。

（）4. 在矢量控制中以定子A轴为参考轴的坐标系是dq坐标系。

（）5. 交交变频器输出电压频率与输入电网电压的频率相同。

（）6. 交-交变频器的最大输出频率是50Hz。

（）7. 规则采样法的采样区间是等宽的（）8. 在矢量控制理论中ABC和αβ是静止坐标系，MT是旋转坐标系。

（）9. 矢量控制采用的是转子磁场定向的控制方法。

（）10. 180°导电型的三相桥式逆变电路在任意区间有3只开关管同时导通.（）二、选择题从（A）、（B）、（C）、（D）中选择正确的答案，填入下面各题的（）中：1. 变频技术中正弦脉冲宽度调制的英文缩写是（）A．PIC B. IPM C. SPWM D. GTR2．基频以下变频调速时为了维持最大转矩恒定，在较低频率时应适当提高（）。

A.定子电流B.定子电压C. 电源频率D. 电机转速3. 由D触发器构建的环形分配器，如果在任意时刻都有2个Q端输出1，则可得到宽（）的六路脉冲输出。

° B. 180° C. 150° D. 不确定4. 对变频器调速系统的调试工作应遵循先（）的一般规律。

A、先空载、后轻载、再重载B、先轻载、后空载、再重载C 、先重载、后轻载、再空载D 、先轻载、后重载、再空载5. 120°导电型的三相桥式逆变电路的换流是在（ ）之间进行的。

A. 相邻相的上桥臂或者下桥臂B. 相邻相的上下桥臂C. 同一相的上下桥臂D. 不确定桥臂6. 电流型变频器带异步电动机在电动状态下运行时，变频器的逆变器处于（ ）状态。

A. 空载B.逆变C.截止D.无法确定7.变频调速系统控制单元通过（ ）得到控制脉冲的高低电平。

A. 锁相环B. 比较器C. 函数发生器D. 极性鉴别器8. 在PWM 变频调速过程中，保持载波比r c f f =常数时，称为（ ）调制方式。

考试卷（A卷）《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW,U N =220V,η=0.86，n N =980r/min ，则额定电流为＿＿＿＿＿＿，额定输出转矩为＿＿＿＿＿＿＿。

2．电机铁心采用0.35或0.5mm 的硅钢片，其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．YY n 联结的三相心式变压器，其负载时相电势的波形为＿＿＿＿＿＿＿＿＿，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

4．变压器的空载损耗主要是＿＿＿＿损耗，短路损耗主要是＿＿＿＿＿损耗。

5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y 1=＿＿＿＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60%*U N ，为使角θ保持在小于250范围内，应加大励磁，使E 0*为：E 0*/E 0＿＿＿＿＿＿＿。

二、选择题：1．下列关于直流电动机说法错误的是： （ ） A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降班次 学号： 姓名：2．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt+1200)，则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将：A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

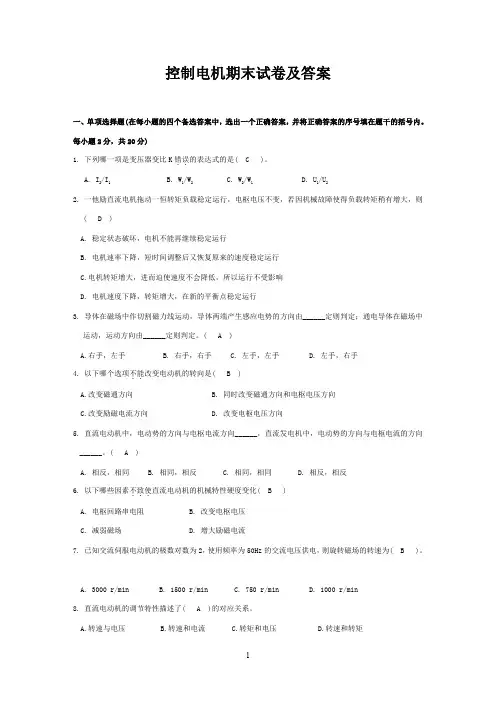

控制电机期末试卷及答案一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1.下列哪一项是变压器变比K错误．．的表达式的是(C)。

A.I2/I1B.W1/W2C.W2/W1D.U1/U22.一他励直流电机拖动一恒转矩负载稳定运行，电枢电压不变，若因机械故障使得负载转矩稍有增大，则(D)A.稳定状态破坏，电机不能再继续稳定运行B.电机速率下降，短时间调整后又恢复原来的速度稳定运行C.电机转矩增大，进而迫使速度不会降低，所以运行不受影响D.电机速度下降，转矩增大，在新的平衡点稳定运行3.导体在磁场中作切割磁力线运动，导体两端产生感应电势的方向由______定则判定；通电导体在磁场中运动，运动方向由______定则判定。

(A)A.右手，左手B.右手，右手C.左手，左手D.左手，右手4.以下哪个选项不能．．改变电动机的转向是(B)A.改变磁通方向B.同时改变磁通方向和电枢电压方向C.改变励磁电流方向D.改变电枢电压方向5.直流电动机中，电动势的方向与电枢电流方向______，直流发电机中，电动势的方向与电枢电流的方向______。

(A)A.相反，相同B.相同，相反C.相同，相同D.相反，相反6.以下哪些因素不致使．．．直流电动机的机械特性硬度变化(B)A.电枢回路串电阻B.改变电枢电压C.减弱磁场D.增大励磁电流7.已知交流伺服电动机的极数对数为2，使用频率为50Hz的交流电压供电，则旋转磁场的转速为(B)。

A.3000r/minB.1500r/minC.750r/minD.1000r/min8.直流电动机的调节特性描述了(A)的对应关系。

A.转速与电压B.转速和电流C.转矩和电压D.转速和转矩9.自整角机按力矩式运行时，其力矩式发送机的国内代号是(B)A.ZLJB.ZLFC.ZCFD.ZKC10.对幅值和转速都在变化的椭圆形旋转磁场，可以用分解法分解为(D)。

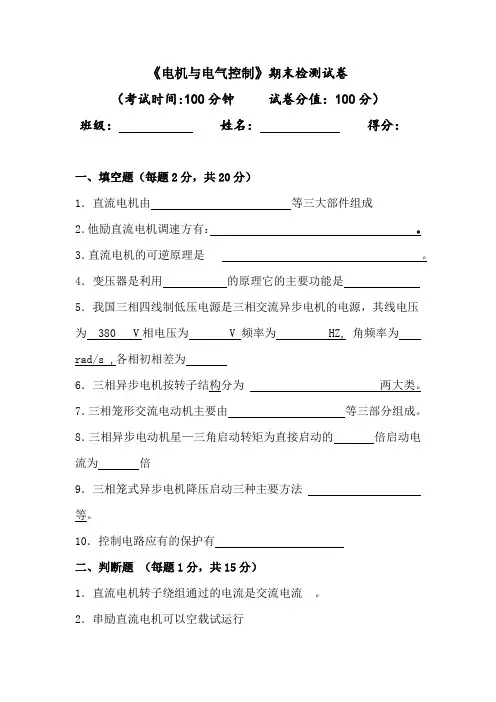

《电机与电气控制》期末检测试卷（考试时间:100分钟试卷分值：100分）班级：姓名：得分：一、填空题（每题2分，共20分）1．直流电机由等三大部件组成2．他励直流电机调速方有：。

3．直流电机的可逆原理是。

4．变压器是利用的原理它的主要功能是5．我国三相四线制低压电源是三相交流异步电机的电源，其线电压为 380 V相电压为 V 频率为 HZ, 角频率为rad/s ,各相初相差为6．三相异步电机按转子结构分为两大类。

7．三相笼形交流电动机主要由等三部分组成。

8．三相异步电动机星—三角启动转矩为直接启动的倍启动电流为倍9．三相笼式异步电机降压启动三种主要方法等。

10．控制电路应有的保护有二、判断题（每题1分，共15分）1．直流电机转子绕组通过的电流是交流电流。

2．串励直流电机可以空载试运行3．直流电机的换向器是安装在转轴端部，用于调配电枢绕组电源方向。

4．直流电机转子绕组通过的电流是交流电流。

5．普通单相交流电焊机是特殊的降压变压器。

6．电压互感器的副边不可以开路。

7．任意三相电力变压器都可以并联运行。

8．单相交流电动机调换电源的相线和中线接头，其运行反向。

9．三相步进电机不是三相交流电机，不可以接三相交流电源。

10．单相交流电动机一个定子绕组串电容器是用来分相的，不是为提高功率因数。

11．频敏变阻器是专用来启动绕线式三相交流异步电动机的设备12．交流接触器铁芯嵌有铜短路环可用于消除吸合震动和噪声13．直流接触器铁芯可以用普通钢整体做成，而不用硅钢片叠成。

14．交流接触器在控制电路中可以实施短路保护。

15．交流接触器的铁芯可以用普通钢片做制，不一定要用硅钢片制作。

三、选择题（每题1分，共15分）1．直流电动机的换向极作用是（），A电源换向B平衡电枢磁场C加大主磁通D变速2．直流电机电枢绕组通过的电流是（）。

A交流 B 直流 C不确定3．直流电动机可以作直流发电机用，发动机带动直流电动机可以发电。

（）A 能 B不能4．只改变串励直流电机电源的正负极，直流电机转动方向就会（）A不变B反向Ｃ不确定5．三相笼型异步电动机相同电压下空载启动比满载启动转矩（）。

考试卷（A卷）5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y1=＿＿＿＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60%*UN，为使角θ保持在小于250范围内，应加大励磁，使E0*为：E*/E＿＿＿＿＿＿＿。

二、选择题：1．下列关于直流电动机说法错误的是：（） A 串励电动机不允许空载或轻载运行B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降2．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt+1200)，则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将：A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

7铁心叠片越厚其损耗A 越大B 越小C 不变8．感应电动机运行时，定子电流的频率为f1,转差率为s,则转子电流的频率为：A f1 B f1/s C sf1D （1- s）f1三、简答题:1．确定如下联结的变压器联结组,并画出其相量图。

2. 三相感应电动机的调速方法有哪些？ 3．什么是同步电机？它的转速由什么决定？同步电机和异步电机的根本区别是什么？汽轮发电机和水轮发电机的主要结构特点是什么？为什么前者总做成细长形状，而后者总做成矮胖形状？五．某变电所有两台变压器，数据如下：第一台：S N =3200KV.A, U 1N /U 2N =35/6.3KV, u K =6.9%； 第二台：S N =5600KV.A, U 1N /U 2N =35/6.3KV, u K =7.5%。

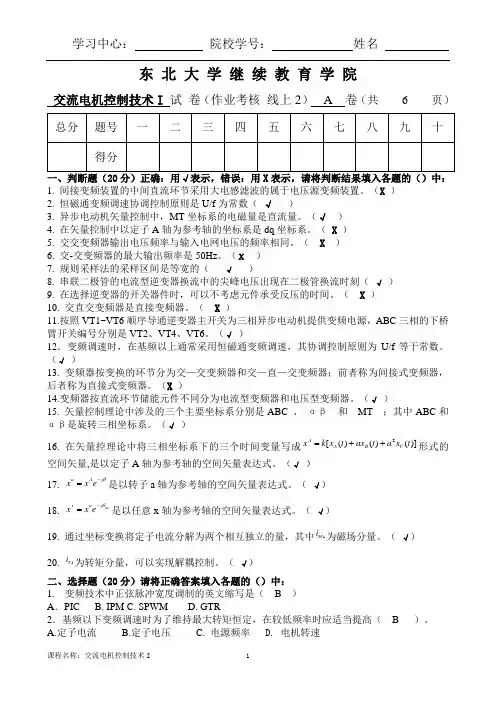

东 北 大 学 继 续 教 育 学 院交流电机控制技术I 试 卷（作业考核 线上2） A 卷（共 6 页）1. 间接变频装置的中间直流环节采用大电感滤波的属于电压源变频装置。

（X ）2. 恒磁通变频调速协调控制原则是U/f 为常数（ √ ）3. 异步电动机矢量控制中，MT 坐标系的电磁量是直流量。

（√ ）4. 在矢量控制中以定子A 轴为参考轴的坐标系是dq 坐标系。

（ X ）5. 交交变频器输出电压频率与输入电网电压的频率相同。

（ X ）6. 交-交变频器的最大输出频率是50Hz 。

（Ｘ ）7. 规则采样法的采样区间是等宽的（ √ ）8. 串联二极管的电流型逆变器换流中的尖峰电压出现在二极管换流时刻（ √ ） 9. 在选择逆变器的开关器件时，可以不考虑元件承受反压的时间。

（ X ） 10. 交直交变频器是直接变频器。

（ X ）11.按照VT1~VT6顺序导通逆变器主开关为三相异步电动机提供变频电源，ABC 三相的下桥臂开关编号分别是VT2、VT4、VT6。

（√ ）12．变频调速时，在基频以上通常采用恒磁通变频调速，其协调控制原则为U/f 等于常数。

（√ ）13. 变频器按变换的环节分为交—交变频器和交—直—交变频器；前者称为间接式变频器，后者称为直接式变频器。

（X ）14.变频器按直流环节储能元件不同分为电流型变频器和电压型变频器。

（√ ）15. 矢量控制理论中涉及的三个主要坐标系分别是ABC 、 αβ 和 MT ；其中ABC 和αβ是旋转三相坐标系。

（√ ）16. 在矢量控理论中将三相坐标系下的三个时间变量写成2[()()()]A A B C x k x t ax t a x t =++形式的空间矢量,是以定子A 轴为参考轴的空间矢量表达式。

（√ ）17. a A j x x e θ-=是以转子a 轴为参考轴的空间矢量表达式。

（ √） 18. axj x a x x e θ-=是以任意x 轴为参考轴的空间矢量表达式。

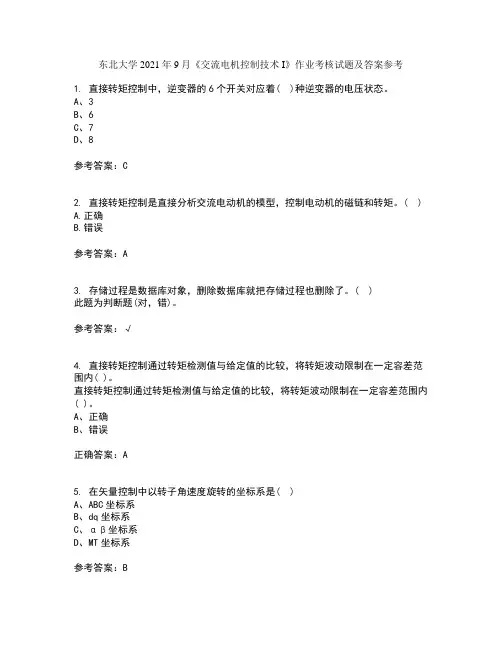

东北大学2021年9月《交流电机控制技术I》作业考核试题及答案参考1. 直接转矩控制中，逆变器的6个开关对应着( )种逆变器的电压状态。

A、3B、6C、7D、8参考答案：C2. 直接转矩控制是直接分析交流电动机的模型，控制电动机的磁链和转矩。

( )A.正确B.错误参考答案：A3. 存储过程是数据库对象，删除数据库就把存储过程也删除了。

( )此题为判断题(对，错)。

参考答案：√4. 直接转矩控制通过转矩检测值与给定值的比较，将转矩波动限制在一定容差范围内( )。

直接转矩控制通过转矩检测值与给定值的比较，将转矩波动限制在一定容差范围内( )。

A、正确B、错误正确答案：A5. 在矢量控制中以转子角速度旋转的坐标系是( )A、ABC坐标系B、dq坐标系C、αβ坐标系D、MT坐标系参考答案：B6. 矢量控制中经过坐标变换得到的定子电流的M轴分量相当于( )。

A.励磁电流B.转矩电流C.零电流D.都不是参考答案：A7. 交直交电压型变频器中间直流电路的储能元件是一个大电容( )。

交直交电压型变频器中间直流电路的储能元件是一个大电容( )。

A、正确B、错误正确答案：A8. 在矢量控制中与电机转速相同的旋转坐标系是( )。

A、ABC坐标系B、dq坐标系C、αβ坐标系D、MT坐标系参考答案：B9. 三相全桥电压型逆变器的6个有效电压空间矢量在一个输出基波电压周期内各自依次连续作用1/6周期，逆变器运行于这种状态时，会得到一个( )的旋转磁场。

A.圆形B.正方形C.矩形D.正六边形参考答案：D10. 规则采样法的采样区间是等宽的。

( )A.正确B.错误参考答案：A11. 交-交变频器的最大输出频率和市网电压频率一样，为50Hz。

( )A.正确B.错误参考答案：B12. 交-交变频器无环流工作方式，在进行组间换组时，为了防止短路事故( )。

A、不应该设置死区B、应该设置死区C、AB都不行D、设不设无所谓参考答案：B13. 速印机印刷过程可以分为( )个步骤。

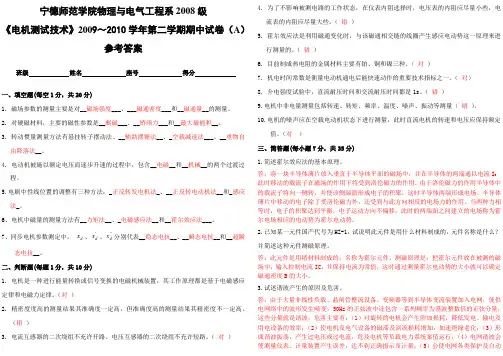

宁德师范学院物理与电气工程系2008级《电机测试技术》2009～2010学年第二学期期中试卷（A ）参考答案班级 姓名 座号 得分一、填空题(每空1分，共20分)1. 磁场参数的测量主要是对__磁场强度___、___磁通密度___和__磁通量__的测量。

2. 对硬磁材料，主要的磁性参数是__剩磁___、__矫顽力___和__最大磁能积__。

3. 转动惯量测量方法有悬挂转子摆动法、__辅助摆锤法__、_空载减速法___、__重物自由降落法__。

4. 电动机被施以额定电压而逐步升速的过程中，包含__电磁__和__机械__的两个过渡过程。

5.电刷中性线位置的调整有三种方法：_正反转发电机法_、__正反转电动机法__和_感应法_。

6、电机中磁量的测量方法有__力矩法__、_电磁感应法__和__霍尔效应法___。

7、同步电机参数测定中， d x 、'd x 、''d x 分别代表__稳态电抗__、__瞬态电抗__和__超瞬态电抗__。

二、判断题(每题1分，共10分)1. 电机是一种进行能量转换或信号变换的电磁机械装置，其工作原理都是基于电磁感应定律和电磁力定律。

（对 ）2. 精密度度高的测量结果其准确度一定高，但准确度高的测量结果其精密度不一定高。

（错 ）3. 电流互感器的二次绕组不充许开路。

电压互感器的二次绕组不充许短路。

（ 对 ）4. 为了不影响被测电路的工作状态，在仪表内阻选择时，电压表的内阻应尽量小些，电流表的内阻应尽量大些。

（ 错 ）5. 霍尔效应法是利用磁通变化时，与该磁通相交链的线圈产生感应电动势这一原理来进行测量的。

（ 错 ）6. 目前制成热电阻的金属材料主要有铂、铜和镍三种。

（ 对 ）7. 机电时间常数是衡量电动机通电后能快速动作的重要技术指标之一。

（ 对） 8. 介电强度试验中，直流耐压时间和交流耐压时间都是1s 。

（ 错 ）9.电机中非电量测量包括转速、转矩、频率、温度、噪声、振动等测量（ 错 ）。

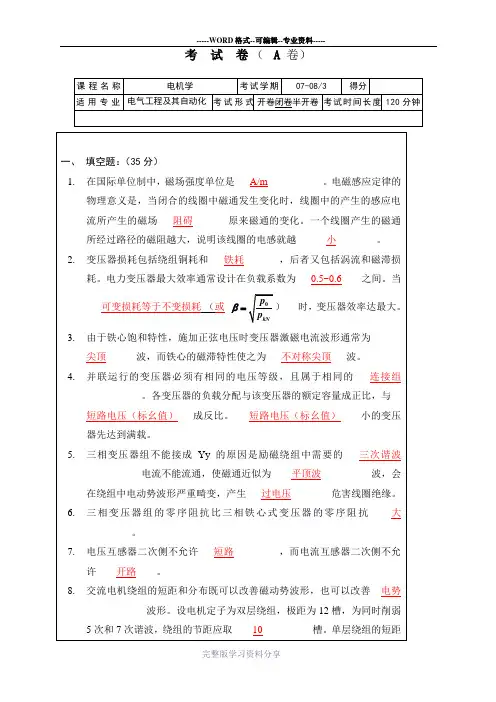

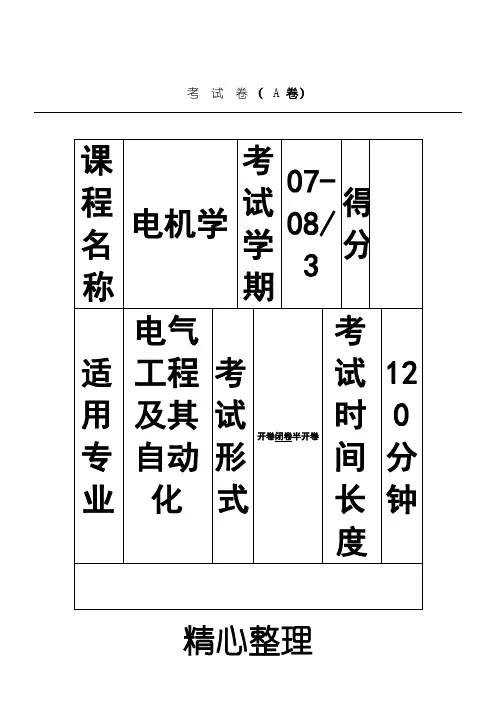

考试卷（A卷）课程名称电机学考试学期07-08/3得分适用专业电气工程及其自动化考试形式开卷闭卷半开卷考试时间长度12分钟精心整理精心整理一、 填空题：（35分）1. 在国际单位制中，磁场强度单位是___A/m ___________。

电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。

一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。

2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。

电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。

当___可变损耗等于不变损耗_（或_kNp p 0β=）___时，变压器效率达最大。

3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。

4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组___________。

各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。

___短路电压（标幺值）____小的变压器先达到满载。

5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。

6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大_________。

7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。

8. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善__电势____________波形。

设电机定子为双层绕组，极距为12槽，为同时削弱5次和7次谐波，绕组的节距应取____10__________槽。

东北大学2021年9月《交流电机控制技术I》作业考核试题及答案参考1. 三相对称正弦电压所合成的空间矢量是一个在空间中( )旋转的矢量。

A.等幅恒速B.变幅恒速C.等幅变速D.变幅变速参考答案：A2. 交直交电压型变频器可以很方便的带动异步电动机四象限运行。

( )A.正确B.错误参考答案：B3. 规则采样法的采样区间是等宽的( )。

规则采样法的采样区间是等宽的( )。

A、正确B、错误正确答案：A4. 谈一谈有粘结预应力与无粘结预应力的区别？参考答案：有粘结预应力，指沿预应力筋全长周围均与混凝土粘结、握裹无粘结预应力，指预应力筋伸缩、滑动自由，不与周围混凝土粘结的预应力。

这种结构的预应力筋表面涂有防锈材料，外套防老化的塑料管，防止与混凝土粘结。

无粘结预应力混凝土结构通常与后张预应力工艺相结合。

5. 合同单方解除的情形有哪些?参考答案：《合同法》 \n第94条规定：“有下列情形之一的，当事人可以解除合同：(一)因不可抗力致使不能实现合同目的;(二)在履行期限届满之前，当事人一方明确表示或者以自己的行为表明不履行主要债务;(三)当事人一方迟延履行主要债务， \n经催告在合理期限内仍未履行;(四)当事人一方迟延履行债务或者违约行为致使不能实现合同目的;(五)法律规定的其他情形。

”6. 载波三角波频率恒定，改变参考波的频率的调制称为同步调制。

( )A.正确B.错误参考答案：B7. 基频以上变频调速时，定子电压( )。

A.不变B.增大C.减小D.不定参考答案：A8. 矢量控制系统中的矢量回转器是旋转的。

( )A.正确B.错误参考答案：B9. 接转矩控制采用的是定子磁场定向的控制方法。

( )A、错误B、正确参考答案：B10. 交-交变频器的最大输出频率和市网电压频率一样，为50Hz。

( )A.正确B.错误参考答案：B11. 在圆柱齿轮传动中，常使小齿轮齿宽b1略大于大齿轮齿宽b2，其目的是( )。

A.提高小齿轮齿面接触疲劳强度B.提高小齿轮齿根弯曲疲劳强度C.减少小齿轮载荷分布不均D.补偿安装误差以保证全齿宽的接触参考答案:D12. 电压型逆变器输出电压波形和输出电流波形都是正弦波( )。

东北大学22春“电气工程及其自动化”《交流电机控制技术Ⅱ》期末考试高频考点版（带答案）一.综合考核(共50题)1.异步电动机矢量控制系统的矢量回转器是( )坐标之间的变换。

A、静止和旋转B、静止和同步旋转C、直角和极D、两个静止正确答案：B2.矢量控制中经过坐标变换得到的定子电流的M轴分量相当于( )。

A、零电流B、都不是C、转矩电流D、励磁电流正确答案：D3.磁场轨迹法采用相邻电压矢量作为辅助矢量，在主矢量u(123)转换为主矢量u(234)以前，采用()作为辅助矢量。

A.u(234)B.u(612)C.u(561)D.u(456)参考答案：A4.在矢量控制中以同步转速旋转的坐标系是()。

A、ABC坐标系B、dq坐标系C、αβ坐标系D、MT坐标系参考答案：D5.交交变频器无环流工作方式，在进行组间换组时，为了防止短路事故( )。

A、设不设无所谓B、应该设置死区C、不应该设置死区D、AB都不行正确答案：B6.恒磁通恒最大转矩变频调速协调控制原则是E/f为常数( )。

A、正确B、错误正确答案：A7.在PWM变频调速过程中，始终保持载波比fc/fr=常数时，称为()调制方式。

A.异步B.分级同步C.同步D.不确定参考答案：C8.串联二极管式电流型逆变器用于异步电动机变频调速，如果反压时间为t₀，恒流充电时间为t₁，二极管换流时间t₂，则总的换流时间为tc=t₀+t₁+t₂。

()A、错误B、正确参考答案：A9.A.励磁电流B.转矩电流C.零电流D.都不是参考答案：A10.变频技术中正弦脉冲宽度调制的英文缩写是( )。

A、SPWMB、IPMC、IGBTD、GTR正确答案：A11.恒功率变频调速协调控制原则是()。

A.B.U=fC.D.U/f=C参考答案：C12.逆变器的换流时间必须()工作频率的1/6周期。

A、大于B、小于C、等于D、无所谓参考答案：B13.交直交变频器是直接变频器。

()B.错误参考答案：B14.交-交变频器无环流工作方式，在进行组间换组时，为了防止短路事故()。

东北大学继续教育学院交流电机操控技术II 试卷（作业考核线上2）B卷（共8页）总分题号一二三四五六七八九十得分一、判别题（10分）将：“正确”√或许“过错”X填入下面各题的（）中：1. 直接变频设备的中心直流环节选用大电感滤波的归于电压源变频设备。

（）2. 恒磁通变频调速和谐操控准则是U/f为常数（）3. 异步电动机矢量操控中，MT坐标系的电磁量是直流量。

（）4. 在矢量操控中以转子a轴为参阅轴的坐标系是dq坐标系。

（）5. 在SPWM的正弦参阅信号中参加3次谐波后，能够拓展线性操控规模（）6. 交-交变频器的最大输出频率是50Hz。

（）7. 规矩采样法的采样区间是等宽的（）8. 在矢量操控理论中ABC和αβ是停止坐标系，MT是旋转坐标系。

（）9. 直接转矩操控选用的是定子磁场定向的操控方法。

（）10. 180°导电型的三相桥式逆变电路在恣意区间有3只开关管一起导通.（）二、挑选题（10分）从（A）、（B）、（C）、（D）中挑选正确的答案，填入下面各题的（）中：1.变频技术中智能功率模块的英文缩写是（）A．PIC B. IPM C. SPWM D. GTR2．基频以下变频调速时为了保持最大转矩稳定，在较低频率时应恰当进步（）。

A.定子电流B.定子电压C. 电源频率D. 电机转速3. 由D触发器构建的环形分配器，假如在恣意时间都有三个Q端输出1，则可得到宽（）的六路脉冲输出。

A.120°B. 180°C. 150°D. 不断定4. 对变频器调速系统的调试工作应遵从先（）的一般规律。

A、先空载、后轻载、再重载B、先轻载、后空载、再重载C、先重载、后轻载、再空载D、先轻载、后重载、再空载5. 180°导电型的三相桥式逆变电路的换流是在（）之间进行的。

A. 相邻相的上桥臂或许下桥臂B. 相邻相的上下桥臂C. 同一相的上下桥臂D. 不断定桥臂6. 电流型变频器带异步电动机在电动状况下运转时，变频器的逆变器处于（）状况。

考试卷（A卷）《电机学》课程试卷7一、填空:1．一台直流电动机，P N =１0ＫＷ,U N =220Ｖ,η=0．86,n N =980ｒ/min ，则额定电流为_＿＿_＿＿,额定输出转矩为＿＿＿_＿__。

２.电机铁心采用0.3５或０.５m ｍ的硅钢片,其目的是___＿_＿_＿____＿_＿__。

2．Y Ｙn 联结的三相心式变压器,其负载时相电势的波形为_＿＿＿＿＿＿＿_，这是因为_______＿_＿_＿__＿_＿＿＿_＿＿_。

4．变压器的空载损耗主要是＿__＿损耗,短路损耗主要是_＿＿__损耗。

5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势,故通常采用y 1=＿＿__＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ＝2０0，现因外线发生故障，电网电压降为６0%＊ＵN ,为使角θ保持在小于2５0范围内，应加大励磁，使Ｅ0*为:E 0*/E 0__＿____。

二、选择题：1.下列关于直流电动机说法错误的是: ( ） A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降 ２．在两相对称绕组中分别通入i 1＝I m ｓｉnw ｔ，i 2=Ｉm ｓin(w ｔ+12００），班次 学号： 姓名：则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场Ｄ无法确定３. 三相变压器额定电压为220／1１０Ｖ,Yy１2，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（ )A 0．06B ０.03C ０．12,D ０．244．一台５0HZ、38０V感应电动机,若运行于60HZ、380V电网上,当输出功率保持不变时,则同步转速及电机实际转速将:A 增大 ,减小B 增大 ,增大 C减小,减小D减小，增大５．绕线式感应电动机转子回路串电阻起动时,其特点为:（ )A Iｓt ↑, Ｔsｔ↓Ｂ Ist ↑, Ｔst ↑C Ist ↓, Tｓｔ↑D Ｉst ↓, Tst ↓6．三相变压器组不宜采用Y，y联接组,主要是为了避免 ( )A 线电势波形放生畸变；B 相电势波形发生畸变；Ｃ损耗增大； D 有效材料的消耗增大。
