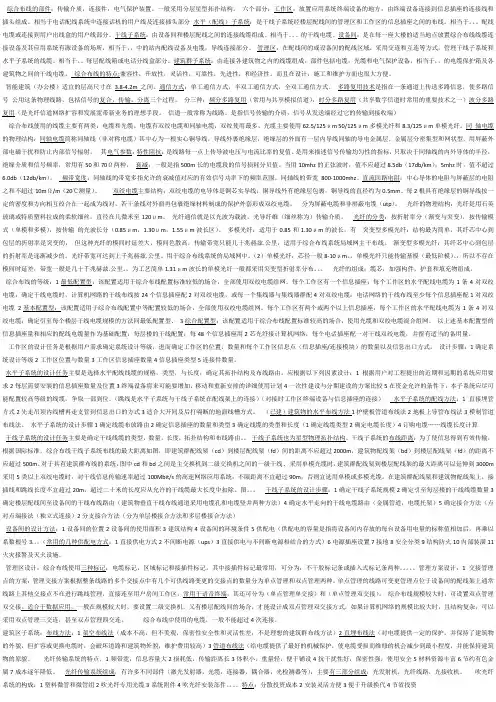

综合布线的部件：传输介质，连接件，电气保护装置。
一般采用分层星型拓扑结构。
六个部分：工作区：放置应用系统终端设备的地方，由终端设备连接到信息插座的连接线和插头组成。
相当于电话配线系统中连接话机的用户线及连接插头部分水平（配线）子系统：是干线子系统经楼层配线间的管理区和工作区的信息插座之间的布线。
相当于。
配线电缆或连接到用户出线盒的用户线部分。
干线子系统：由设备间和楼层配线之间的连接线缆组成。
相当于。
的干线电缆。
设备间：是在每一座大楼的适当地点放置综合布线线缆连接设备及其应用系统有源设备的场所，相当于，，中的站内配线设备及电缆，导线连接部分。
管理区：在配线间的或设备间的配线区域，采用交连和互连等方式，管理干线子系统和水平子系统的线缆。
相当于。
每层配线箱或电话分线盒部分。
建筑群子系统：由连接各建筑物之内的线缆组成，部件包括电缆，光缆和电气保护设备，相当于，，的电缆保护箱及各建筑物之间的干线电缆。
综合布线的特点;兼容性，开放性，灵活性，可靠性，先进性，和经济性。
而且在设计，施工和维护方面也很大方便。
智能建筑（办公楼）适宜的层高尺寸在3.8-4.2m之间。
通信方式：单工通信方式，半双工通信方式，全双工通信方式。
多路复用技术是指在一条通道上传送多路信息，使多路信号公用这条物理线路，包括信号的复合，传输，分离三个过程。
分三种：频分多路复用（常用与共享模拟信道），时分多路复用（共享数字信道时常用的重要技术之一）波分多路复用（是光纤信道网络扩容和发展宽带新业务的理想手段。
信道一般常称为线路。
是指信号传输的介质，信号从发送端经过它的传输到接收端）综合布线使用的线缆主要有两类：电缆和光缆。
电缆有双绞电缆和同轴电缆，双绞使用最多，光缆主要使用62.5/125μm 50/125μm多模光纤和8.3/125μm单模光纤。
同轴电缆的物理结构：同轴电缆简称同轴线（非对称电缆）其中心为一根实心铜导线，导线外裹绝缘层，绝缘层的外面有一层内导线同轴的导电金属层。
什么是综合布线系统?综合布线系统结构图
综合布线系统（Premises Distributed System，简称PDS，也有称为综合布线规范，Premises Distributed StandarD.引入我国，由于各国产品类型不同，综合布线系统的定义是有差异的。
我国原邮电部于1997年9月发布的YD／T 926.1-1997通信行业标准《大楼通信综合布线系统第一部分：总规范》中，对综合布线系统的定义为：“通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统。
即使用户尚未确定具体的应用系统，也可进行布线系统的设计和安装。
综合布线系统中不包括应用的各种设备。
”
目前所说的建筑物与建筑群综合布线系统，简称综合布线系统。
它是指一幢建筑物内（或综合性建筑物）或建筑群体中的信息传输媒质系统。
它将相同或相似的缆线（如对绞线、同轴电缆或光缆）、连接硬件组合在一套标准的且通用的、按一定秩序和内部关系而集成为整体。
设计时要尽量满足用户的通信要求、要了解建筑物，楼宇间的通信环境、要确定合适的通信网络拓朴结构、选取将要使用的介质以开放式为基准，尽量与大多数厂家产品和设备兼容。
（1）6大特征：兼容性、开放性、灵活性、可靠性、先进性和经济性。
（2）6个子系统：建筑群连接子系统、设备间子系统、干线（垂直）子系统、管理子系统、水平子系统、工作区子系统。
图综合布线示意图。
布线工程综合布线系统是建筑物或建筑群内的信息传输系统。
它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。
它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。
布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
建筑物结构化综合布线网是由六个独立的子系统组成：a)工作区子系统---由工作区内的终端设备连接到信息插座的连接电缆组成。
常用设备是计算机(PC，工作站，中端，打印机)，电话，传真机等设备。
b)管理子系统---由交叉连接、直接连接配线的（配线架）连接硬件等设备所组成。
实现配线管理，其设计很完善，使用颜色编码，很容易追踪和跳线，体积小比传统配线箱节省50％空间。
c)水平子系统---由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成。
实现信息插座和管理子系统间(跳线架)的连接，常用三类和五类双绞线实现这种连接。
d)主干线子系统---由建筑物内所有的（垂直）干线多对数线缆组成，即多对数铜缆，同轴电缆和多模多芯光纤以及将此线缆连接到其他地方的相关支撑硬件所组成。
实现计算机设备、程控机PBX和各管理子系统间的连接。
常用通信介质是光纤，使系统传输率达到100MBPS。
e)设备间子系统---由设备间的线缆、连接器和相关支撑硬件组成。
实现布线系统与设备的连接，主要为配合不同设备有关的适配器。
f)建筑群子系统---将一个建筑物中的线缆延伸到建筑物群，实现楼宇之间布线，连接到另一些建筑物中的通讯设备和装置上，它由电缆、光缆和入楼处线缆上过流过压的电器保护设备等相关硬件组成。
1、工作区布线工作区指从由水平系统而来的用户信息插座延伸至数据终端设备的连接线缆和适配器组成。
工作区的UTP跳线为软线材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。
弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。
2。
2 综合布线系统结构5.2。
3 综合布线的网络结构5。
2。
4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。
