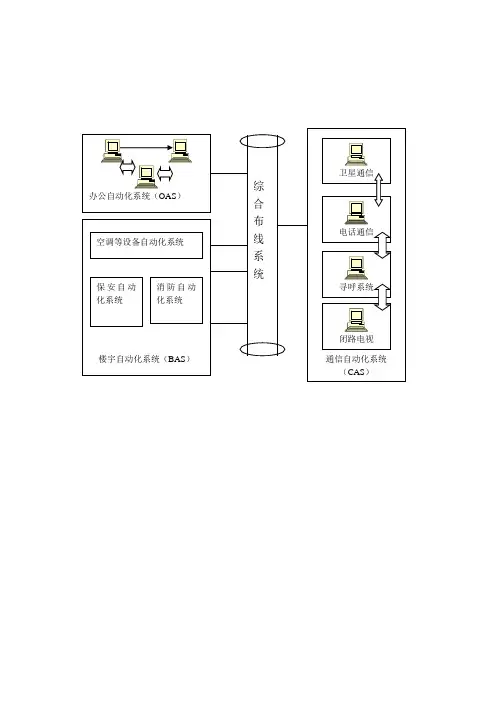

第六节综合布线系统工程图综合布线系统（GCS、PDS）是建筑物内部或建筑群之间的传输网络，它使建筑物内部或建筑群之间的通信设备、信息交换设备、建筑设备、物业管理设备彼此相连，也能使建筑物内部通信网络设备与外部通信网络设备相联，传输语音、数据、图像及各类控制信号。
一、综合布线系统的结构综合布线系统一般采用模块化设计和物理分层星型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元，对每个分支单元系统的改动都不影响其他子系统，只要改变节点连接就可使网络在星型、总线、环形等结构之间进行转换。
支持当前普遍采用的各种计算机及其网络系统，传输语音、数据、图像以及各类控制信号。
综合布线系统由6个独立的子系统组成。

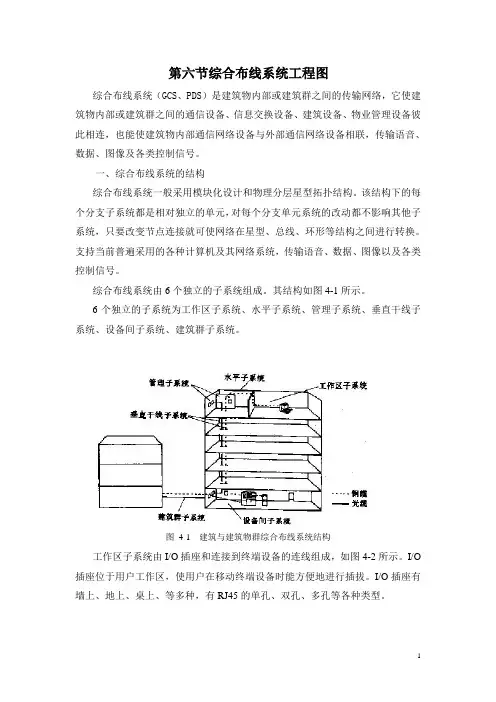

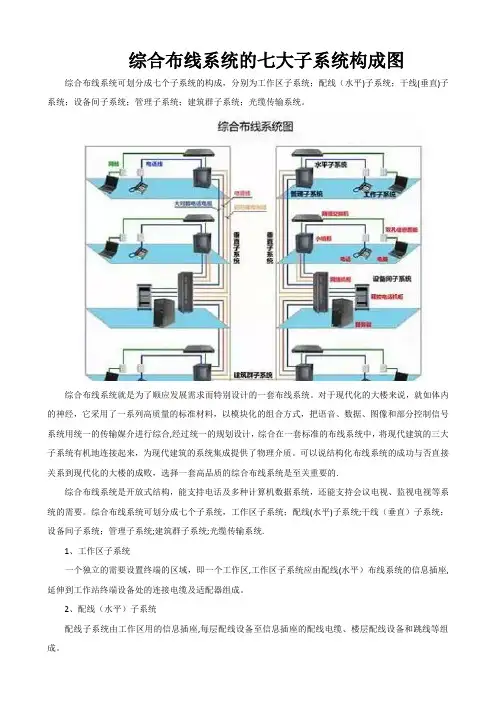

其结构如图4-1所示。
6个独立的子系统为工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。
图4-1 建筑与建筑物群综合布线系统结构工作区子系统由I/O插座和连接到终端设备的连线组成，如图4-2所示。
I/O 插座位于用户工作区，使用户在移动终端设备时能方便地进行插拔。
I/O插座有墙上、地上、桌上、等多种，有RJ45的单孔、双孔、多孔等各种类型。
图4-2 工作区子系统水平子系统从管理子系统的配线架上的线缆连接到信息插座（用户工作区），如图4-3所示。
水平子系统与干线子系统的区别在于，水平子系统总是处在同一楼层上。
在建筑物内，水平子系统线缆为4对双绞线，它能支持数据通信设备。
在需要较高宽带应用时，可以采用光缆。
水平布线子系统将线缆从楼层配线架连接到各用户工作区上的信息插座上，一般处在同一楼层。
通常可以采用3类或5类4对非屏蔽双绞线，4对非屏蔽双绞线都是由8根24—AWG（0.511mm）铜线组成，符合EIA/TIA—568标准。
图4-3 水平子系统管理子系统设置在楼层配线间内。
它由配线架、光纤接续箱等交连设备和互连设备组成，如图4-3所示。
管理子系统为连接其它子系统提供连接手段。
