综合布线系统结构图

  • 格式：ppt
  • 大小：2.79 MB
  • 文档页数：35

下载文档原格式

  / 35

合集下载

综合布线系统(DT超五类)..

综合布线系统(DT超五类)..

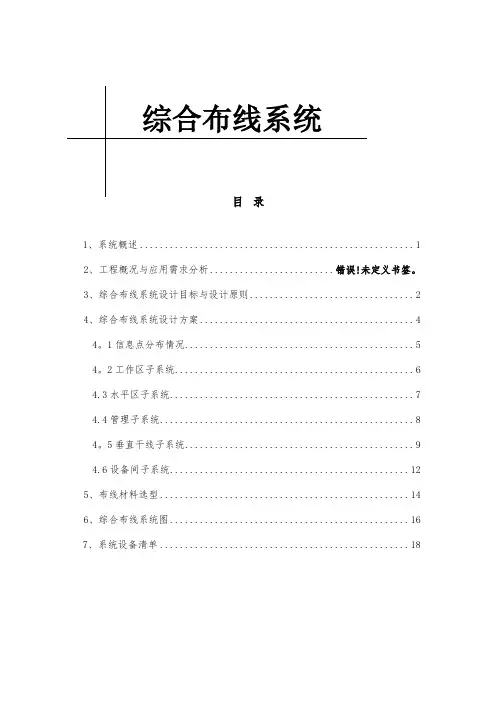

综合布线系统目录1、系统概述 (1)2、工程概况与应用需求分析......................... 错误!未定义书签。

3、综合布线系统设计目标与设计原则 (2)4、综合布线系统设计方案 (4)4。

1信息点分布情况 (5)4。

2工作区子系统 (6)4.3水平区子系统 (7)4.4管理子系统 (8)4。

5垂直干线子系统 (9)4.6设备间子系统 (12)5、布线材料选型 (14)6、综合布线系统图 (16)7、系统设备清单 (18)1、系统概述现代科技的进步使计算机及网络技术飞速发展，提供越来越强大的计算机处理能力和网络通信能力。

计算机及网络通信技术的应用大大提高了现代企业的生产管理效率,降低运作成本，并使得现代企业能更快速有效地获取市场信息,及时决策反应，提供更快捷更满意的客户服务，在竞争中保持领先。

计算机及网络通信技术的应用已经成为企业成功的一个关键因素。

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式,把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来,为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道.传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。

而新一代的结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接.它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。

第01节、综合布线各子系统的组成与设计要点

第01节、综合布线各子系统的组成与设计要点
建筑群主干电缆和光缆、公用网和专用网电缆、光 缆及天线馈线等室外缆线进入建筑物时，应在进线 间成端转换成室内电缆、光缆，并在缆线的终端处 可由多家电信业务经营者设置入口设施，入口设施 中的配线设备应按引入的电、光缆容量配置。
七. 进线间子系统
进线间是建筑物外部通信和信息管线的入口部位， 并可作为入口设施和建筑群配线设备的安装场地。 进线间是国家标准在系统设计内容中专门增加的， 要求在建筑物前期系统设计中要有进线间，满足多 家运营商业务需要，避免一家运营商自建进线间后 独占该建筑物的宽带接入业务。进线间一般通过地 埋管线进入建筑物内部，宜在土建阶段实施。
三. 垂直子系统
垂直子系统在国家标准中称为干线子系统，提供建 筑物的干线电缆，负责连接管理间子系统到设备间 子系统，实现主配线架与中间配线架，计算机、控 制中心与各管理子系统间的连接，该子系统由所有 的布线电缆组成，或由导线和光缆以及将此光缆连 接到其他地方的相关支撑硬件组合而成。干线传输 电缆的设计必须既满足当前的需要，又适合今后的 发展，具有高性能和高可靠性，支持高速数据传 输。
3. 为了防止语音传输对数据传输的干扰，语音主电 缆和数据主电缆应分开。
4. 垂直主干线电缆要防遭破坏，确定每层楼的干线 要求和防雷电设施。
5. 满足整幢大楼的干线要求和防雷击设施。
四. 管理间子系统
管理间子系统也称为电信间或者配线间，一般设置 在每个楼层的中间位置。对于综合布线系统设计而 言，管理间主要安装建筑物配线设备，是专门安装 楼层机柜、配线架、交换机的楼层管理间。管理间 子系统也是连接垂直子系统和水平干线子系统的设 备。当楼层信息点很多时，可以设置多个管理间。
五.设备间子系统的设计要点如下：
1. 设备间的位置和大小应根据建筑物的结构、布 线规模和管理方式及应用系统设备的数量综合 考虑。

《综合布线》PPT课件

《综合布线》PPT课件

三、任务实施
（一）任务实施一 分析网络通信链路
1．示例：计算机学院综合布线实训室某台计算机网络通信链路分析 • 图1-11所示是旭东职业技术学院计算机学院综合布线实训室（位于计
算机大楼的四楼）某台计算机到达校园网络中心核心交换机的物理链 路。
三、任务实施
（一）任务实施一 分析网络通信链路 2，实施步骤
（2）ISO/IEC 11801:2000 – 定义了永久链路 ，对永久链路和通道的等效远端串扰ELFEXT、综合近端 串扰和传输延迟进行了规定 。
（3）ISO/IEC 11801:2002 – 定义了Cat6/Class E和Cat7/Class F类链路
（三）综合布线系统国际标准
3．欧洲标准 欧洲标准CELENEC EN50173（信息系统通用布线标准）与国际标准ISO/IEC 11801
一、相关知识
（一）认识智能建筑
（一）认识智能建筑
（一）认识智能建筑
• “3A”智能建筑 ： – 建筑自动化或楼宇自动化（Building Automation，BA）、通信自动化 （Communication Automation，CA）和办公自动化（Office Automation，OA）
任务二 选用综合布线系统标准
一、任务分析 二、相关知识 （一）综合布线系统分级 （二）制订综合布线标准的国际组织与机构 （三）综合布线系统国际标准 （四）综合布线系统中国标准 三、任务实施：选择综合布线系统标准
二、相关知识
（一）综合布线系统分级
综合布线系统分级与分类对应表（双绞线电缆）
系统分级
系统分类
（1）现场考察你所在学校某大楼某房间内某台计算机到达校园网络中心 核心交换机的物理链路，记录这条链路经过的缆线和设备。

综合布线系统及光纤入户PPT

综合布线系统及光纤入户PPT

二、综合线系统的组成
2.4管理间子系统：
1.概念：管理间子系统也称为电信间或者配线间，是专门安装楼层机柜、配线架、交换机和配线设备的楼层管理间。 2.管理间子系统，多数情况下采用6U-12U壁挂式机柜，一般安装在每个楼层的竖井内或者楼道中间位置。 3.组成： 机柜
一、综合布线系统基本结构
·
建筑群中心机房
大楼设备间
大楼设备间
大楼设备间
大楼设备间
楼层配线间
楼层配线间
信息点
信息点
信息点
信息点
信息点
楼层配线间
楼层配线间
楼层配线间
楼层配线间
信息点
信息点
信息点
信息点
信息点
信息点
信息点
信息点
分布式（三级）
分布式（二级）
集中式
二、综合线系统的组成
2.1综合布线子系统分布：
光缆交接箱
ONU
分光器
五、光纤入户室外 （ODN）布线模型
5.1楼宇住宅模型：
5.1楼宇住宅模型：
五、光纤入户室外 （ODN）布线模型
五、光纤入户室外 （ODN）布线模型
5.2 别墅模型：
光缆交接箱+光缆分纤箱+ 分光器
5.2 别墅模型：
五、光纤入户室外 （ODN）布线模型
六、光纤入户室内布线模型
二、综合线系统的组成
2.5垂直子系统：
1.概念：通过主干线缆将设备间系统与各楼层管理间子系统连接起来。 2.通信介质一般选用为及光纤、大对数电缆。
2.6设备间子系统：
二、综合线系统的组成
1.概念：设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。

综合布线系统简介

综合布线系统简介

• 近几年，在国内建造的很多建筑己 成功的实现了综合布线系统，例如 北京的京广中心和中华大厦，上海 的博物馆、金茂大厦和浦东上海证 券交易大厦等。特别在“911”恐怖 袭击中，被摧毁的美国纽约世界贸 易大厦的综合布线系统，更称得上 是当今综合布线技术走向成熟的运 用典范。
综合布线工程的概念
• 综合布线系统(Premises Distribution System，简 称PDS)，是建筑物与建筑群综合布线系统的简 称，它是指一幢建筑物内或建筑之间，通过传 输介质及有关连接硬件构成的通用布线系统, 它能支持多种应用系统。 • 一个设计良好的综合布线对其服务的设备应具 有一定的独立性，并能互连许多不同应用系统 的设备，如即支持语音设备，也能支持数据图 像等设备。这样，使综合布线系统不在受具体 的设备和应用的限制。
垂直干线子系统的基本要求
• 干线子系统由设备间或管理区与水平子 系统的引入口之间的连接线缆组成。垂 直干线是建筑物内综合布线的主馈线缆， 是用于楼层之间垂直线缆的统称。干线 子系统设计的目标是选择干线线缆最短、 最合理、最安全和最经济的路由。
垂直干线子系统的介质选择
• 在干线子系统中可采用以下4种类型的 线缆：
(1) 100Ω双绞电缆； (2) 150Ω STP电缆； (3) 8.3／125μm单模光缆； (4) 62.5／125μm多模光缆。
干线子系统的布线距离
(1) 采用单模光缆时，建筑群配线架到楼层 配线架的最大距离可以延伸到3000m； (2) 采用五类双绞电缆时，传输速率超过 100Mb／s的高速应用系统，布线距离不宜 超过90m，否则，宜选用单模或多模光缆； (3) 在建筑群配线架和建筑物配线架上，接 插软线和跳线长度不宜超过20m，超过20m 的长度应从允许的干线缆最大长度中扣除。

综合布线系统设计技术-垂直子系统

综合布线系统设计技术-垂直子系统
垂直子系统的设计
垂直子系统工程技术
2.4.1 垂直子系统的基本概念 垂直干线子系统是综合布系统中非常关键的组成部分，它由设备间子系
统与管理间子系统的引入口之间的布线组成，采用大对数电缆或光缆。两端 分别连接在设备间和楼层配线间的配线架上。它是建筑物内综合布线的主馈 缆线，是楼层配线间与设备间之间垂直布放缆线的统称。
话缆 接入层交换机 110回线架
2-级连线 IO/TP
话缆 接入层交换机 110回线架
2-级连线 IO/TP
IO/ TP
110回线架
接入层 交换机
室外话缆入口
2-级连线
话缆
接入层交换机 110回线架
话缆
接入层交换机 110回线架
2-级连线 IO/TP
2-级连线 IO/TP
话缆 接入层交换机 110回线架
垂直子系统工程技术
1．向下垂放线缆的一般步骤 1)把线缆卷轴放到最顶层。 2)在离房子的开口(孔洞处)3～4 m处安装线缆卷轴，并从卷轴顶 部馈线。 3)在线缆卷轴处安排所需的布线施工人员(人数视卷轴尺寸及线缆 质量而定)，另外每层楼要有一个工人，以便引寻下垂的线缆。 4)旋转卷轴，将线缆从卷轴上拉出。 5)将拉出的线缆引导进竖井中的孔洞。在此之前，先在孔洞中安 放一个塑料的套状保护物，以防止孔洞不光滑的边缘擦破线缆的 外皮。 6)慢慢地从卷轴上放缆并进入孔洞向下垂放，注意速度不要过快 7)继续放线，直到下一层布线人员将线缆引到下一个孔洞。 8)按前面的步骤继续慢慢地放线，并将线缆引入各层的孔洞，直 至线缆到达指定楼层进入横向通道。
垂直子系统工程技术
垂直子系统缆线敷设方式 垂直干线是建筑物的主要线缆，它为从设备间到每层楼上的 管理间之间传输信号提供通路。直子系统的布线方式有垂直 型的，也有水平型的，这主要根据建筑的结构而定。大多数 建筑物都是垂直向高空发展的，因此很多情况下会采用垂直 型的布线方式。但是也有很多建筑物是横向发展，如飞机场 候机厅、工厂仓库等建筑，这时也会采用水平型的主干布线 方式。因此主干线缆的布线路由既可能是垂直型的，也可能 是水平型的，或是两者的综合。 在新的建筑物中，通常利用竖井通道敷设垂直干线。 在竖井中敷设垂直干线一般有两种方式：向下垂放电缆和向 上牵引电缆。相比较而言，向下垂放比向上牵引容易。

综合布线系统结构图

综合布线系统结构图

超5类UTP*14 超5类UTP*5 超5类UTP*10 超5类UTP*4 超5类UTP*5
接入交 换机
北塔12层配线间
超5类UTP*4
超5类UTP*6 超5类UTP*2
（38点）
2F 1F
南塔7层配线间
3、综合布线管线路由图
3
， 综 合 布 线 路 由 图 ， 信 息 点 分 布 图
4、机柜配线架信息点分布图
47美国西蒙siemon公司5amp安普公司德国科龙krone公司8南京普天通信股份有限公司9万泰wonderfulelite综合布线系统10dintek鼎志电子股份有限公司11广州市唯康通信技术有限公司485类图纸1网络拓扑结构图2综合布线系统拓扑结构图3综合布线管线路由图4楼层信息点平面分布图5机柜配线架信息点分布图绘图软件简介1autocad2microsoftofficevisiostars4909cernetinternetrgwall1000rgs6806rgs6810院系网络院系网络无线网络部署无线网络部署stars355024rgs6806rgs6810stars2126g50g图图书书馆馆stars355012gstars2126g50gstars2126g50g网络实验室网络实验室stars355024gstars2126g50gstars355012g宿舍楼宿舍楼rgwsg108r体育场馆等starviewstarview网管平台网管平台网警安全网警安全策略平台策略平台rgrgsamsam安全安全计费管理平台计费管理平台应用服务器群应用服务器群stars680811网络拓扑结构图网络拓扑结构图2综合布线系统拓扑结构图超5类utp10超5类utp14超5类utp4超5类utp5超5类utp10超5类utp572点38点1f7f8f2f11f9f10f超5类utp7中心机柜超5类utp4超5类utp19超5类utp10超5类utp16超5类utp10超5类utp14超5类utp13超5类utp15超5类utp16超5类utp18超5类utp10超5类utp14超5类utp15超5类utp15超5类utp11超5类utp1587点89点19f14f12f13f18f16f15f22f20f21f25f23f24f29f28f26f27f30f超5类utp8超5类utp4超5类utp8南塔18层配线间南塔10层超5类utp4南塔26层配线间6芯室外多模光缆1接入交换机超5类utp4超5类utp7超5类utp8超5类utp2超5类utp6超5类utp5北塔12层配线间12芯室内多模光缆153点9f8f7f12f10f11f超5类utp5超5类utp6超5类utp5超5类utp7超5类utp6超5类utp7超5类utp7超5类utp6超5类utp4超5类utp4超5类utp9超5类utp6超5类utp4

综合布线系统的基本结构和组成

综合布线系统的基本结构和组成
分布式（三级星型）
集中式
MDF
IDF
IDF
TO
TO
TO
TO
TO
TO
MDF
TO
TO
TO
分布式（二级星型）
MDF
HDF
IDF
IDF
TO
TO
TO
TO
TO
TO
MDF
系统组成：
主要包含6个子系统 工作区子系统 水平子系统 管理子系统（即楼层配线间系统） 垂直主干子系统 设备间子系统（即中心机房） 建筑群连接子系统
第9针
水平区子系统
概念：将双绞线从楼层配线间的配线架连接到各用户工作区的信息插座上。 组成： 水平连接双绞线（超五类/六类/屏蔽/非屏蔽）（PVC管、金属管、桥架、直线槽等) 水平光缆（常用2芯、4芯） 注：水平双绞线的长度不超过90米
十字与一字隔离的区别？如何选用？
相同点：一字隔离和十字隔离的抗拉力、带宽相同 一字优点：从表中看到，一字隔离双绞线的外径小于十字隔离双绞线的外径，从工程上看这是一个很大的优点，因为它可以减少桥架和电线管的尺寸，降低工程总投资。 举个例子：一字：KBG20管子时，可布放2根线；KBG25管子时，可布放4根线缆。而十字隔离线缆穿线，KBG20管子时，只可布放1根线；KBG25管子时，仅可布放3根线缆。 还有一个优势：一字隔离的线径较细，要求的线缆弯曲半径小，线缆柔软易弯曲，弯曲部位不易变形。而十字隔离是硬体结构，刚性大。一字弯曲时更方便些。 十字优点：在电气性能上，十字隔离优于一字隔离。
TO
TO
TO
MDF
MDF
MDF
MDF
MDF
MDF
HDF
学生宿舍
学生宿舍

综合布线系统的七大子系统构成图

综合布线系统的七大子系统构成图

综合布线系统的七大子系统构成图综合布线系统可划分成七个子系统的构成，分别为工作区子系统；配线（水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。

对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合,经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。

可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的.综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。

综合布线系统可划分成七个子系统，工作区子系统；配线(水平)子系统;干线（垂直）子系统；设备间子系统；管理子系统;建筑群子系统;光缆传输系统.1、工作区子系统一个独立的需要设置终端的区域，即一个工作区,工作区子系统应由配线(水平）布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成。

2、配线（水平）子系统配线子系统由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

3、干线（垂直）子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

4、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。

设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成.5、管理子系统管理子系统设置在每层配线设备的房间内.管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

6、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,包括连接各建筑物之间的缆线和配线设备（CD）,组成建筑群子系统.7、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时，应采用光缆作为传输媒体。

综合布线系统设计施工以及设备接线图文详解

综合布线系统设计施工以及设备接线图文详解

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。

水平子系统提供楼层配间至用户工作区的通信干线和端接设施。

水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。

端接设施主要是相应通信设备和线路连接插座。

管理区子系统管理区也称为管理子系统。

在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。

对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。

语音通信设备、计算机网络设备、引入设备等可装在一起。

建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。

2。

2 综合布线系统结构5.2。

3 综合布线的网络结构5。

2。

4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。

综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。

常见的几种弱电系统图

常见的几种弱电系统图

对建筑内的空调、照明 、电梯等设备进行实时 监测和控制。
通过数据分析优化设备 运行，降低能源消耗。
实时监控建筑内的安防 设备和消防系统，提高 建筑安全防范能力。
提供设备运行数据和报 警信息，方便管理人员 进行决策和调整。
楼宇自控系统的组成
执行器
传感器
用于监测各种环境参数和设备状 态，如温度、湿度、压力、流量 等。
安全性
监控系统的设计应充分考虑安 全性，包括数据加密、权限管 理等措施，确保系统安全可靠
。
可靠性
监控系统的设计应充分考虑可 靠性，选用高质量的设备和材 料，确保系统稳定可靠。
可扩展性
监控系统的设计应充分考虑可 扩展性，方便后期增加或减少 设备，满足不同规模和需求。
可维护性
监控系统的设计应充分考虑可 维护性，方便对系统进行维护
02
控制器
门禁系统的核心部件，负责处理读卡 器读取的信息，并控制电锁的开关。
01
03
电锁
用于控制门的开关，通常与控制器连 接，接受控制器的指令。
监控设备
用于实时监控门禁出入口的情况，记 录出入人员信息。
05
04
报警器
在非法入侵或异常情况时发出警报， 提醒管理人员采取措施。
门禁系统的设计要点
安全性能
警。
报警器
接收探测器信号，发出警报， 通知人员采取措施。
灭火设备
包括灭火器、喷淋系统等，用 于扑灭火源。
通风系统
用于火灾时排出烟雾和有毒气 体，保持空气流通。
消防系统的设计要点
安全可靠
适应性
消防系统的设计应确保在火灾发生时能够 及时、准确地报警和灭火，同时要保证系 统的稳定性和可靠性。

综合布线的标准与设计规范

综合布线的标准与设计规范
1995 年 10 月 ， 上 述 标 准 经 过 改 进 ， 正 式 修 订 为 ： ANSI/EIA/TIA 568A。
1999年发布一个增补版 EIA/TIA-568-A.5，并推荐5e类和 6类的相关内容。
2000年 EIA/TIA-568-B颁布
综合布线技术
5.国外综合布线系统的主要标准
综合布线技术
几个定义：
•入口室或入口空间(电信)：连接建筑物内或建筑物之间的电信 基干设施的空间。 •设备电缆和软线：用于将电信设备连接到水平电缆或基干电缆 的电缆或软线。 •设备室(电信)：用于为建筑物用户服务的电信设备集中空间。 •接地：电路(例如电信)，设备和地面，或地面服务的某些导电 体之间的连接导线，不论是有意的还是偶然的。 •水平电缆布线：电信出口/连接器和水平交叉接线之间的布线。 •水平交叉连接：水平电缆与其他电缆，例如水平，基干，和设 备的交叉连接 •跨接线：不带连接器的扭结线对组，在交叉接线处用于连接电 信线路/连接线。
综合布线技术
制定综合布线系统规范主要组织
综合布线技术
标准的分类
❖ 产品质量标准：是指产品质量特性应达到的要求。如强度、 硬度、化学成分、舒适度、灵敏度等
❖ 产品包装标准：生产活动中，对所有产品制作的运输包装 和销售包装的品种、规格、尺寸、参数、工艺、成分、性 能等所做的统一规定。
❖ 产品管理标准：它是以各种产品的管理事项为对象所制定 的标准。 3.从标准总体的法律属性分类
综合布线技术
综合布线系统的主要标准
1、我国标准的使用情况 20世纪80年代，主要采用国外标准； 20世纪90年代，编制、批准、发布一些标准和规 范及图集，现在的标准多数是属于综合性标准。
2、国际标准和国外标准 ❖ ANSI/EIA/TIA-568-A：1995《商业建筑物电信布
