三视图与立体图形的刻画在我们的日常生活和学习中，常常会遇到各种各样的立体图形。
无论是建筑设计中的高楼大厦，还是机械制造中的精密零件，又或者是美术创作中的雕塑作品，立体图形都扮演着重要的角色。
而要准确地理解和描绘这些立体图形，三视图是一个非常有用的工具。
什么是三视图呢？简单来说，三视图就是从三个不同的方向观察一个立体图形所得到的平面图形。
这三个方向通常是正前方（主视图）、正上方（俯视图）和正左方（左视图）。
通过这三个视图，我们可以在平面上完整地刻画一个立体图形的形状和尺寸。
想象一下，你面前有一个长方体盒子。
当你从正前方看它时，看到的是一个长方形，这就是主视图；当你从正上方看它时，看到的是一个更大的长方形，这就是俯视图；而当你从正左方看它时，又会看到一个长方形，这就是左视图。
这三个视图结合起来，就能让我们清楚地知道这个长方体盒子的大小和形状。
三视图的绘制有着严格的规则。
在主视图中，我们要反映出立体图形的长和高；在俯视图中，要反映出长和宽；在左视图中，则要反映出宽和高。
而且，三个视图之间有着密切的对应关系，比如主视图和俯视图的长相等，主视图和左视图的高相等，俯视图和左视图的宽相等。
那么，三视图对于我们理解和刻画立体图形到底有什么重要意义呢？首先，三视图能够帮助我们准确地想象出立体图形的形状。
当我们看到一个复杂的立体图形的三视图时，通过对三个视图的观察和分析，我们可以在脑海中逐步构建出这个立体图形的三维形象。
这对于设计师、工程师等需要进行空间想象的职业来说，是一项非常重要的能力。
其次，三视图可以清晰地表达立体图形的尺寸和比例关系。
在制造和生产中，精确的尺寸是至关重要的。
通过三视图上标注的尺寸，工人可以准确地制造出符合要求的零件或产品。
再者，三视图为交流和沟通提供了便利。
当不同的人需要讨论一个立体图形时，如果只是口头描述，很容易产生误解。
而有了三视图，大家就可以基于共同的图形进行交流，大大提高了沟通的效率和准确性。

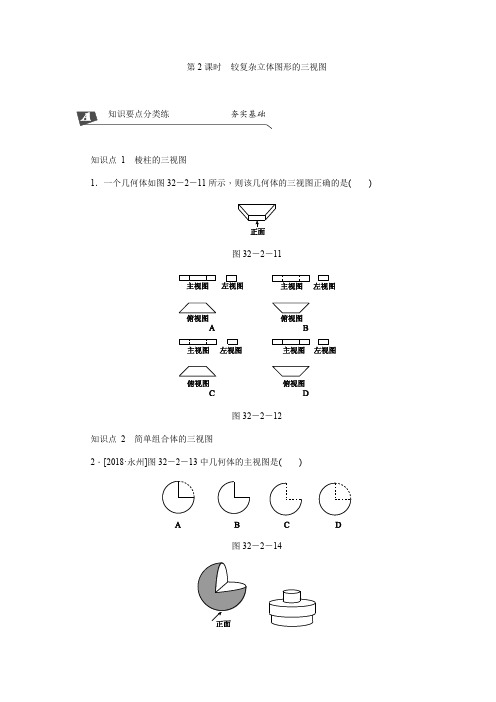

第2课时较复杂立体图形的三视图知识点1棱柱的三视图1．一个几何体如图32－2－11所示，则该几何体的三视图正确的是()图32－2－11图32－2－12知识点2简单组合体的三视图2．[2018·永州]图32－2－13中几何体的主视图是()图32－2－14图32－2－13 图32－2－153．[2016·潍坊]如图32－2－15，该几何体是由底面圆圆心在同一条竖直线上的三个圆柱构成的，其俯视图是()图32－2－164．按要求完成下列视图问题．(1)如图32－2－17①，它是由6个同样大小的正方体摆成的几何体．将正方体(1)移走后，新几何体的三视图与原几何体的三视图相比，________视图没有发生改变；(2)如图32－2－17②，请你借助图④中的虚线网格画出该几何体的俯视图；(3)如图32－2－17③，它是由几个小立方体组成的俯视图，小正方形上的数字表示该位置上的正方体的个数，请你借助图⑤中的虚线网格画出该几何体的主视图．图32－2－175．在平整的地面上，由若干个完全相同的小正方体堆成的一个几何体，如图32－2－18所示．(1)请画出这个几何体的三视图；(2)如果把这个几何体地面上的部分喷上黄色的漆，那么在所有的小正方体中，有________个正方体只有一个面是黄色，有________个正方体只有两个面是黄色，有________个正方体只有三个面是黄色；(3)现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加几个小正方体？图32－2－18教师详解详析【备课资源】【详解详析】1．D2．B3．C4．解：(1)左(2)如图①所示．(3)如图②所示．5．[解析] (1)由已知条件，可知主视图有3列，每列小正方形数目分别为3，1，2；左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方形数目分别为3，2，1.据此可画出三视图．(2)只有一个面是黄色的应该是左边起第一列正方体中最底层中间那个；有2个面是黄色的应该是左边起第一列最底层最后面那个和第二列最后面那个；只有三个面是黄色的应该是左边起第一列第二层最后面的那个，第二列最前面那个，第三列最底层那个．(3)保持俯视图和左视图不变，可往左边起第二列前面的几何体上放1个小正方体，第二列后面的几何体上放2个小正方体，第三列的几何体上放1个小正方体．解：(1)如图所示：(2)12 3(3)最多可以再添加4个小正方体．[点评] 本题考查简单组合体的三视图的画法．主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形．看得到的轮廓线用实线表示，看不到的轮廓线用虚线表示．。
三视图与立体图形在我们的日常生活中，我们经常会遇到各种各样的物体和形状。
为了更好地理解和描述这些物体和形状，我们需要使用一些工具和方法。
其中，三视图和立体图形是非常重要的概念。
一、三视图三视图是指对一个物体或形状从不同的角度进行观察和绘制，从而得到正视图、俯视图和侧视图。
这三个视图分别展示了物体或形状的前、上、侧面的特征和细节。
通过三视图，我们可以全面地了解一个物体或形状的外观和结构。
正视图是从物体或形状的正面观察和绘制的视图。
它展示了物体或形状的正面特征，包括长度、宽度和高度等。
俯视图是从物体或形状的上方观察和绘制的视图。
它展示了物体或形状的上方特征，包括长度和宽度等。
侧视图是从物体或形状的侧面观察和绘制的视图。
它展示了物体或形状的侧面特征，包括长度和高度等。
通过三视图，我们可以准确地了解一个物体或形状的尺寸、比例和结构。
例如，在建筑设计中，建筑师会使用三视图来展示建筑物的外观和内部结构。
在机械设计中，工程师会使用三视图来展示机械零件的形状和装配方式。
三视图是理解和交流的重要工具，它可以帮助我们更好地理解和描述物体和形状。
二、立体图形立体图形是指具有三维形状和体积的图形。
与平面图形不同，立体图形具有长度、宽度和高度等三个维度。
立体图形包括了各种各样的形状，如立方体、圆柱体、球体等。
立方体是一种最常见的立体图形，它具有六个面，每个面都是一个正方形。
立方体的六个面分别是正面、背面、左侧面、右侧面、上侧面和下侧面。
通过观察和绘制立方体的三视图，我们可以了解到它的各个面的特征和尺寸。
圆柱体是另一种常见的立体图形，它具有两个平行的圆面和一个侧面。
圆柱体的侧面是一个矩形，它的长度等于两个圆面的周长，宽度等于两个圆面的半径。
通过观察和绘制圆柱体的三视图，我们可以了解到它的圆面和侧面的特征和尺寸。
球体是一种没有面和边的立体图形，它由无数个点组成。
球体没有三视图，因为它的形状在任何角度下都是一样的。
然而，我们可以使用投影和阴影来表示球体的形状和位置。

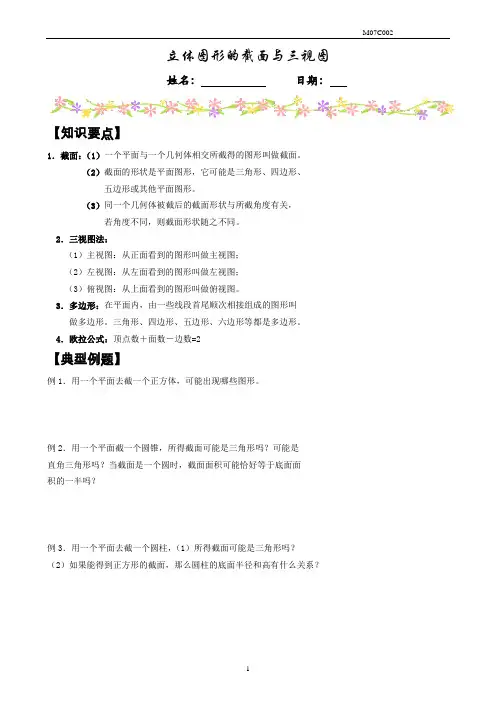

立体图形的截面与三视图姓名：日期：【知识要点】1．截面：（1）一个平面与一个几何体相交所截得的图形叫做截面。
（2）截面的形状是平面图形，它可能是三角形、四边形、五边形或其他平面图形。
（3）同一个几何体被截后的截面形状与所截角度有关，若角度不同，则截面形状随之不同。
2．三视图法：（1）主视图：从正面看到的图形叫做主视图；（2）左视图：从左面看到的图形叫做左视图；（3）俯视图：从上面看到的图形叫做俯视图。
3．多边形：在平面内，由一些线段首尾顺次相接组成的图形叫做多边形。
三角形、四边形、五边形、六边形等都是多边形。
4．欧拉公式：顶点数＋面数－边数=2【典型例题】例1．用一个平面去截一个正方体，可能出现哪些图形。
例2．用一个平面截一个圆锥，所得截面可能是三角形吗？可能是直角三角形吗？当截面是一个圆时，截面面积可能恰好等于底面面积的一半吗？例3．用一个平面去截一个圆柱，（1）所得截面可能是三角形吗？（2）如果能得到正方形的截面，那么圆柱的底面半径和高有什么关系？例4．画出下图所示几何体的主视图,左视图与俯视图.例5．下图是由五块积木搭成，这几块积木都是相同的正方体，请画出这个图形的主视图、左视图和俯视图。
例6．如图所示是由小立方体搭成的几何体的俯视图，小立方体的数字表示在该位置的小立方体的个数，请画出它的主视图和左视图。
挑战题:如图所示，是由几个小正方体所搭成的两个几何体的俯视图.小正方形中的数字表示该位置小正方体的个数，请画出相应几何体的主视图和左视图。
【练习与拓展】1．一个平面去截一个正方体，截面的形状不可能是（）A．长方形B．三角形C．梯形D．七边形2．三棱柱的表面展开图形是________形和_________形。
3．正方体的截面中，边数最多的多边形是（）A．四边形B．五边形C．六边形D．七边形4．把一个正方体截去一个角剩下的几何体最多有（）A．4个面B．5个面C．6个面D．7个面5．用一个平面去截一个三棱柱，截出的面可能是什么形状？可能是三角形吗？可能是四边形吗？可能是五边形吗？可能是六边形吗？先做一做，再想一想。
三视图与立体图形的区别及如何看三视图
三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形.
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图.一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用.三视图就是主视图、俯视图、左视图的总称.
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状.三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构.
立体图能在一个投影图上把物体的三个方向（如前面、上面、侧面）的形状表示出来，图形具有较好的立体感.而三视图的每一张图并没有立体效果.。
