立体图形的三视图的还原图

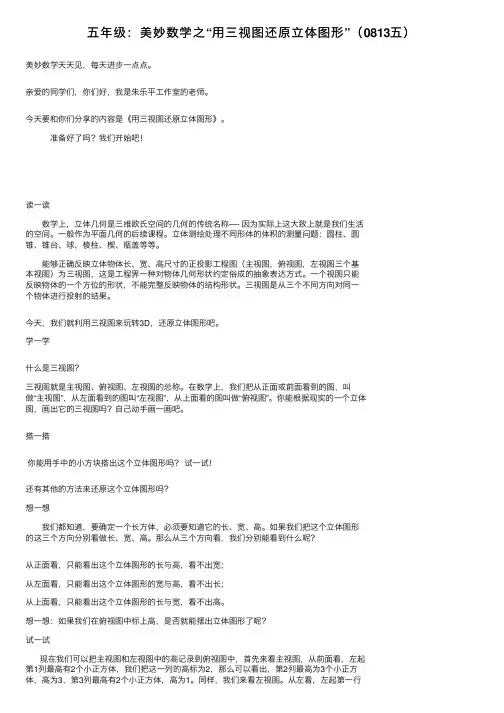

五年级：美妙数学之“⽤三视图还原⽴体图形”（0813五）美妙数学天天见，每天进步⼀点点。

亲爱的同学们，你们好，我是朱乐平⼯作室的⽼师。

今天要和你们分享的内容是《⽤三视图还原⽴体图形》。

准备好了吗？我们开始吧！读⼀读数学上，⽴体⼏何是三维欧⽒空间的⼏何的传统名称—- 因为实际上这⼤致上就是我们⽣活的空间。

⼀般作为平⾯⼏何的后续课程。

⽴体测绘处理不同形体的体积的测量问题：圆柱、圆锥、锥台、球、棱柱、楔、瓶盖等等。

能够正确反映⽴体物体长、宽、⾼尺⼨的正投影⼯程图（主视图，俯视图，左视图三个基本视图）为三视图，这是⼯程界⼀种对物体⼏何形状约定俗成的抽象表达⽅式。

⼀个视图只能反映物体的⼀个⽅位的形状，不能完整反映物体的结构形状。

三视图是从三个不同⽅向对同⼀个物体进⾏投射的结果。

今天，我们就利⽤三视图来玩转3D，还原⽴体图形吧。

学⼀学什么是三视图？三视图就是主视图、俯视图、左视图的总称。

在数学上，我们把从正⾯或前⾯看到的图，叫做“主视图”，从左⾯看到的图叫“左视图”，从上⾯看的图叫做“俯视图”。

你能根据现实的⼀个⽴体图，画出它的三视图吗？⾃⼰动⼿画⼀画吧。

搭⼀搭你能⽤⼿中的⼩⽅块搭出这个⽴体图形吗？试⼀试！还有其他的⽅法来还原这个⽴体图形吗？想⼀想我们都知道，要确定⼀个长⽅体，必须要知道它的长、宽、⾼。

如果我们把这个⽴体图形的这三个⽅向分别看做长、宽、⾼。

那么从三个⽅向看，我们分别能看到什么呢？从正⾯看，只能看出这个⽴体图形的长与⾼，看不出宽；从左⾯看，只能看出这个⽴体图形的宽与⾼，看不出长；从上⾯看，只能看出这个⽴体图形的长与宽，看不出⾼。

想⼀想：如果我们在俯视图中标上⾼，是否就能摆出⽴体图形了呢？试⼀试现在我们可以把主视图和左视图中的⾼记录到俯视图中，⾸先来看主视图，从前⾯看，左起第1列最⾼有2个⼩正⽅体，我们把这⼀列的⾼标为2，那么可以看出，第2列最⾼为3个⼩正⽅体，⾼为3，第3列最⾼有2个⼩正⽅体，⾼为1。

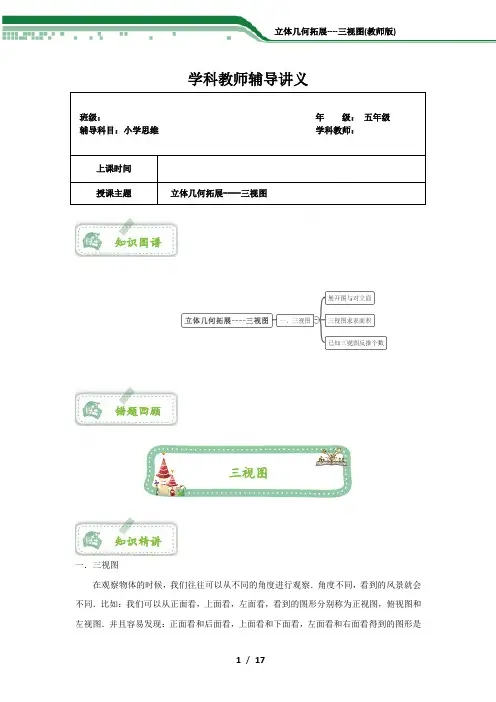

学科教师辅导讲义班级：年 级： 五年级 辅导科目：小学思维学科教师：上课时间授课主题 立体几何拓展----三视图一．三视图在观察物体的时候，我们往往可以从不同的角度进行观察．角度不同，看到的风景就会不同．比如：我们可以从正面看，上面看，左面看，看到的图形分别称为正视图，俯视图和左视图．并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是知识图谱错题回顾三视图知识精讲相同的．对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积． 二．正方体的展开图我们采用不同的剪开方法，共可以得到下面11种展开图．三．长方体的展开图观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即上面=下面=长×宽，左面=右面=宽×高，前面=后面=长×高． 四．判断图形折叠后能否围成长方体或正方体的方法．判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断．重难点：展开图、三视图及三视图求个数和表面积．上 后 前右左下 展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等．高宽长右面左面 后面下面 前面 上面三点剖析题模精选题模一：展开图与对立面例1.1.1 一个正方体的六个面上分别写着A ，B ，C ，D ，E ，F 六个字母．请你根据图中的三种摆放情况，判断每个字母的对面是______________，______________，______________【答案】 B 与D 相对，E 与A 相对，C 与F 相对 【解析】 由于正方体的6个面上写了6个不同的字母，那么每个字母在正方体的面上只能出现1次，如果2个字母在相邻的面上出现，那么它们一定不能相对．第一步，先看前2种摆放情况：在这2种摆放情况中，只有字母B 出现了2次，那么由第一种摆放可知，B 不与A 相对，也不与F 相对；由第二种摆放可知，B 不与C 相对，也不与E 相对．那么在所有的字母中，B 只能与D 相对．第二步，再看后2种摆放情况：在这2种摆放情况中，只有字母E 出现了2次，那么由第二种摆放可知，E 不与B 相对，也不与C 相对；由第三种摆放可知，E 不与D 相对，也不与F 相对．那么在所有的字母中，E 只能与A 相对．正方体有三个对面，因B 与D 相对，E 与A 相对，那么第三组对面上一定是C 与F 相对．例1.1.2 图中的四个正方体标字母的方式是完全相同的，请你利用图中已知的信息，判断A 、B 、C 的对面分别标的是哪个字母？【答案】 A 的对面标有D ，B 的对面标有F ，C 的对面标有E【解析】 由已知条件，标有C ，D 的两个面不能相对，那么或A 的对面标有D ，或B 的对面标有D ．如果标有D ，A 的两个面相对，那么“标有C ，D 的两个面不能相对”，“标有E ，A 的两个面也不能相对”这两个条件都可以满足．注意到当D 在朝右的面，E 在朝上的面时，F 在朝前的面上，那么只能是标有E ，C 的两个面相对，而标有F ，B 的两个面相对．经检验，这种情况满足题目要求．如果标有D ，B 的两个面相对，那么由于标有E ，A 的两个面也不能相对，于是标有A 的对面就是标有F 的面，而标有C 的对面就是标有E 的面．此时D 在朝后的面上，E 在朝左的面上，F 在朝下的面上．我们把六面体旋转，把D 转到朝右的面，并把E 转到朝上的面，BFA EBC FED A BCD CCEAEF D此时朝前的面上标的是A ，而朝后的面上标的是F ，与题意不符．综上所述，满足题意的答案只有一个：A 的对面标有D ，B 的对面标有F ，C 的对面标有E ．例1.1.3 如图，第1个方格内放着一个正方体木块，木块六个面上分别写着ABCDEF 六个字母．其中A 与D 相对，B 与E 相对，C 与F 相对．现在将木块标有字母A 的那个面朝上，标有字母D 的那个面朝下放在第1个方格内，然后让木块按照箭头指向，沿着图中方格滚动，当木块滚到21格时，木块向上的面上写的是哪个字母？【答案】 字母A【解析】 发现木块向左滚4格后，各个面上标的字母与初始时的情况完全一致．那么木块朝其它方向滚时也有类似的情况，即木块向任意方向连滚4格，它的各个面上标的字母不变． 所以木块向左滚4格到第5格时，各个面上标的字母与在第1格时的情况完全一致．再向下滚4格到第9格，再向右滚4格到第13格，再向下滚4格到第17格，最后向左滚4格到第21格，每次都是朝同一方向滚4格，因此在第5格，第9格，第13格，第17格，第21格木块向上的面上总是写的字母A ．例1.1.4 如图，在一个正方体的表面上写着1~6这6个自然数，并且1对着4，2对着5，3对着6．现在将正方体的一些棱剪开，使它的表面展开图如图所示．如果只知道1和2所在的面，那么6应该在哪个面上（写出字母代号）？【答案】 A【解析】 对于立方体展开图，我们可以把任一个面当作底面，把它还原成立方体的表面．如图1，观察虚线圈住的部分，可以发现写有1，A ，B 的三个面两两相邻；再观察图2的虚线圈住的部分，发现写有A ，B ，C 的三个面也两两相邻．此时，写有1的面与A 面，B 面都相邻，C 面也与A 面，B 面都相邻，因此写有1的面与C 面相对，即C 面上写的是4．1 AB C 2D 3 121A B C 2D1A B C 2D1与C 相对，C 面上写的是421 5920 19观察图3中的虚线圈住的部分，容易看出写有2的面与B 面相对，因此B 面上写的是5．则立方体展开图就如图4所示．还剩下A 面与D 面上的数字没有确定，这两个面上分别写有3和6．由于写有1的面，写有5的面与A 面两两相邻，把这三个面还原到立方体中．在图2所示的立方体中，5与2相对，在立方体朝左的侧面上；1在朝前的侧面上．在展开图中以写有1的面为朝前的侧面，A 面为下底面，则写有5的面恰好在朝左的侧面上．此时写有1的面，写有5的面都对齐了，而原立方体中下底面写有数字6，因此A 面上就是6．例1.1.5 下图是正方体，四边形APQC 是表示用平面截正方体的截面，截面的线表现在展开图的哪里呢？把大致的图形在右面展开图里画出来．【答案】 见解析【解析】 截线在展开图中如图所示：例1.1.6 右图是一个立体图形的平面展开图，图中的每个小方格都是边长为1的正方形．现在将其沿实线．．．折叠，还原成原来的立体图形，那么立体图形的体积等于_________． 图3 1A B 4 2D2与B 相对， B 面上写的是5图41 A 54 2DBPEAD CB GHQFAEDCB HGFA ． 3B ． 4C ． 5D ． 6 【答案】B【解析】 根据实线还原，体积为4． 题模二：三视图求表面积例1.2.1 下图是由5个相同的正方体木块搭成的，从上面看到的图形是（ ）．A ． A 图B ． B 图C ． C 图D ． D 图【答案】C【解析】 5个在原图均已看到，易知C 符合要求．例1.2.2 右图是由18个棱长为1cm 的小正方形拼成的立体图形，它的表面积是（ ）平方厘米．A ． 44B ． 46C ． 48D ． 50【答案】C【解析】 从正面、左面、上面分别可看见8、7、9块，故表面积为()21879248cm ⨯++⨯=．例1.2.3 右图中的一些积木是由16块棱长为2cm 的正方体堆成的，它的表面积是________2cm ．【答案】 200D ．B ．C ．A ．【解析】 从前到后的3面依次有2块、5块、7块，因此还剩162572---=块，为可看见的1块与其下方的1块．由此易知正视图、俯视图、左视图分别能看到7块、9块、8块，此外离我们最近的2块有两个面从6个方向均无法看到，综上共可看到()7982250++⨯+=个面，表面积为22250200cm ⨯=．例 1.2.4 图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少【答案】 37；三视图如下图所示；102【解析】 将此图分为从左到右的5层，分别有16、9、5、6、1块，故共有16956137++++=块．三视图见答案，分别可看见17、15、16块，其中左视图有3块“被遮挡”，因此表面积为()17151632102+++⨯=⎡⎤⎣⎦．例1.2.5 图中的立体图形由11个棱长为1的立方块搭成，这个立体图形的表面积为_______．【答案】34【解析】 按一定的顺序，从不同的角度来看这个立体图形的表面的面积． 题模三：已知三视图反推个数例1.3.1 这个图形最少是由（ ）个正方体整齐堆放而成的．正视图 俯视图 左视图A．12B．13C．14D．15【答案】B【解析】从上面看下去，最少需要：122412113++++++=．例1.3.2此图是某几何体从正面和左面看到的图形．若该几何体是由若干个棱长为1的正方体垒成的，则这个几何体的体积最小是________．【答案】6【解析】根据正视图，理论上最少需要6块．而6块可以构造出来，例如，其俯视图如下图所示．因此，体积最小为3166⨯=．例 1.3.3一个立体图形，从前面，上面，右边三个方向看到的图形都如图所示，是一个样的，那么该立体图形最多由__________块小立方体组成．【答案】23【解析】按由上到下逐层分析，各层的小立方体数目分别不超过1个、4个、8个、10个，所以该立体图形最多由23个小立方体组成．例 1.3.4有一些大小相同的正方形木块堆成一堆，从上往下看是图3-1，从前往后看是图3-2，从左往右看是图3-3，那么这堆木块最多有多少块？最少有多少块？1412212从正面看从左面看【答案】16，13【解析】43416+⨯=块，424113+⨯+=块．这堆木块最多有16块，最少有13块．例1.3.5地上有一堆小立方体，从上面看时如图1所示，从前面看时如图2所示，从左边看时如图3所示．这一堆立方体一共有几个？如果每个小立方体的棱长为1厘米，那么这堆立方体所堆成的立体图形表面积为多少平方厘米？【答案】10个；42平方厘米【解析】采用在俯视图上标数的方法来求解，只要知道俯视图上的每格有几块小立方体，就可以很轻松的得到这堆立方体所形成的立体图形的样子．首先从俯视图很容易看出，有3个格子里是没有小立方体的，而其他6个格子里至少有一个小立方体．如下图，将所得信息填入俯视图中．结合俯视图和主视图，不难看出，有两格只有1块小立方体．将所得信息填入俯视图中．同样的，结合俯视图和左视图，又可以知道有一格只有1块小立方体．将所得信息填入俯视图中．图1 图2 图3从前面看1001我们来继续考虑，左视图中最左边一排有2块小立方体，所以俯视图左上角处有2块小立方体．将所得信息填入俯视图中．同理，主视图最右边一排有2块小立方体，所以俯视图最右边中间处有2块小立方体．将所得信息填入俯视图中．不难看出，俯视图中最后剩下的那块有3个小立方体，所以俯视图中每格的小立方体数如下：于是这一堆立方体一共有21321110+++++=个． 接着很容易得到这个立体图形的样子，如下图．上下各能看到6个面，前后各能看到6个面，左右各能看到6个面，同时注意到立体图形的中间共有6个会互相遮挡的面，所以表面积是()2666642⨯+++=平方厘米．从左边看1 0 0 012 1 0 0 012 1 0 0 2 0 112 1 03 0 2 011随练1.1将一正方体纸盒沿右图所示的粗实线剪开，展开成平面图，其展开图的形状为（）．A．A图B．B图C．C图D．D图【答案】B【解析】竖向只剪了1刀，故前、后、左、右四个面应在一条线上，排除A、D．易知上、下两面不在一条线上，排除C，故选B．随练1.2水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示．如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面．则“祝”、“你”、“前”分别表示正方体的________________________．【答案】后面、上面、左面【解析】易知你、程相对，前、锦相对，祝、似相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面．随练1.3小明把五颗完全相同的骰子拼摆成一排（如图），那么这五颗骰子底面上的点数之和是__________．【答案】16【解析】根据已知推出(4,5)(1,3)(2,6)互为对立面，所以这五颗骰子底面上的点数之和是6152216++++=．随练1.4右图是由八个相同的小正方体组成而成的几何体，则从正面观察，得到的平面图随堂练习形是__________．序号）【答案】 ②【解析】 从正面看到图②，从上面看到图①，从右面看到图③．所以正确答案是图②．随练1.5 由棱长为1的正方体搭成如图所示的图形，共有__________个正方体，它的表面积是__________．【答案】 10；34【解析】 第一层有8个，第二层有2个，共10个．其三视图分别能看到4、5、8个，故表面积为()11458234⨯⨯++⨯=．随练1.6 如图，有9个边长为1米的正方体，如图所示堆成一个立体图形．该立体图形的表面积等于__________平方米．【答案】 38【解析】 利用三视图．从前面、右面、上面看依次如图所示．所以该立体图形的表面积是()26672138++⨯⨯=平方米．随练1.7 如图6，用若干个棱长为1的小正方体堆成一个大的几何体，这个几何体的表面积（含底面积）是__________．① ② ③ ④【答案】90【解析】根据三视图，大的几何体的表面积等于正视图面积+俯视图面积+右视图面积的2倍，所以是()2++⨯⨯=．1415162190随练 1.8用棱长是1厘米的小立方体拼成如图所示的立体图形，这个图形的表面积是__________平方厘米．【答案】46平方厘米【解析】如图1，从立体图形上方和下方看去，看到的都是9块小正方形．面积是9平方厘米．图1图2从四个侧面看去，看到的是图2形式的7块小正方形，面积是7平方厘米．所以立体图形的表面积为927446⨯+⨯=平方厘米．随练1.9把若干个棱长为1厘米的小正方体木块搭成一个图形，从上面和前面看到的都是如图所示的情形，这个图形最多需要__________个这样的小正方体，最少需要__________个这样的小正方体．【答案】9；7【解析】由从上方看到的结果可知第一层必有5个，且第二层至多5个；由从前面看到的结果可知共有2层，且第二层至少2个．再结合两个视图可知第二层至多4个．综上，最多9个，最少7个．作业1一个数学玩具的包装盒是正方体，其表面展开图如下．现在每方格内都填上相应的数字．已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是_____________．【答案】3，1，2【解析】正方体的平面展开图中，相对面之间一定隔着一个正方形，所以在此正方体上与“A”相对的面上的数是“0”．与“B”相对的面上的数是“2”．与“C”相对的面上的数是“1”．所以A、B、C内的三个数字依次是3，1，2．作业2把1至6各一个分别写在正方形的六个面上，每个面只写一个数字，且1与4相对，2与5相对，3与6相对，从某个角度看到的三个面上的数字如图（a）所示，从另一个角度看到的三个面如图（b）所示，那么图（b）中的“？”代表的数字是___________．A．2B．3C．4D．5【答案】A【解析】如图，4对面是1，所以在图a中把4翻到底面，顶部变成了1，如图b，而5C 2B 0A 1自我总结课后作业对面是2,所以当6转到正面时，5在左侧，右侧自然是2了，故答案是2．．作业3下图由一个正五边形，五个长方形，五个等边三角形组成，它是一个立体图形的平面展开图，那么这个立体图形有__________条棱．【答案】20【解析】此立体图形，示意图如上：共20条棱．作业4用若干个棱长为1cm的小正方体码放成如图所示的立体，则这个立体的表面积（含下底面面积）等于___________2cm．【答案】60【解析】根据三视图，我们可知，此立体图形的前面与后面，左面与右面，上面与下面的表面积分别相等．所以我们只要知道前面有11个正方形，右面有8个正方形，上面有11个面，就可求出它露在外面的面共计()11811260++⨯=个正方形，所以它的表面积是2260160cm⨯=．作业5如图，把19个边长为1厘米正方体重叠起来堆成如图所示的立方体，这个立方体的表面积是______平方厘米．【答案】54【解析】从上下左右前后六个方向看，分别可以看到9、9、8、8、10、10个小正方形面，所以总的表面积为54平方厘米．作业6图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少块？画出它的三视图，表面积是多少？【答案】30；三视图如下图所示；76【解析】将此图分为从左到右的4层，分别有11、7、5、7块，故共有1175730+++=块．三视图见答案，分别可看见13、12、11块，其中左视图有2块“被遮挡”，因此表面积为()1312112276+++⨯=⎡⎤⎣⎦．作业7由若干个相同的正方体木块搭成的立体，从正面和左面看到的图形都是右图，搭这样的立体，最少用（）个这样的木块．A．4B．5C．6D．8【答案】A【解析】按如图方式摆放即可．正视图俯视图左视图作业8由若干个棱长为1的正方体堆成的立体图形，其正视图、俯视图和左视图如下所示，请问这个立体图形体积是________．正视图俯视图左视图【答案】5【解析】由正视图和左视图可知共两层，且顶层只有1块，由俯视图可知底层有4块，故共有5块，体积为5．作业9一仓库里堆放着若干个完全相同的正方体货箱，这堆货箱的三视图如图所示，这堆真方体货箱共有______________个．【答案】9【解析】俯视图确定基座，分析每块上的高度．。

第六章几何图形初步

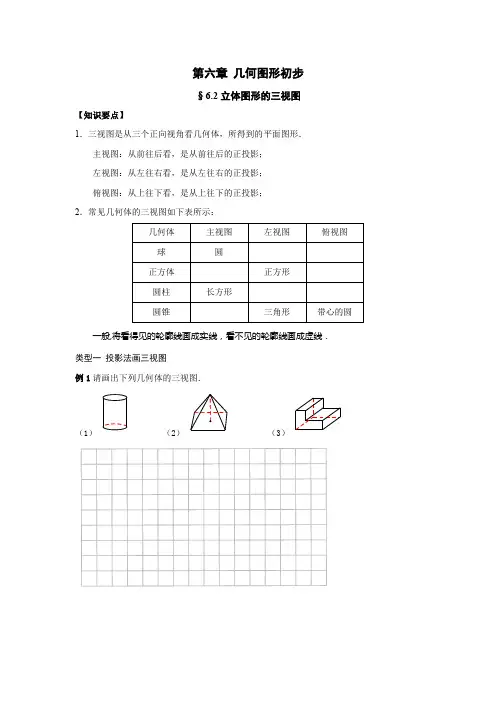

§6.2立体图形的三视图
【知识要点】
1．三视图是从三个正向视角看几何体，所得到的平面图形．主视图：从前往后看，是从前往后的正投影；
左视图：从左往右看，是从左往右的正投影；
俯视图：从上往下看，是从上往下的正投影；
2．常见几何体的三视图如下表所示：
一般,将看得见的轮廓线画成实线，看不见的轮廓线画成虚线．类型一投影法画三视图
例1请画出下列几何体的三视图．
（1）（2）（3）
练习1请画出下列几何体的三视图．
（1）（2）（3）（4）
类型二从不同方向看立体图形
例2如图是由5个相同的小正方体搭成的几何体，从上面看到的形状图是( )
A．B．C．D．
练习2请画出下列几何体的三视图．
（1）（2）
（3） （4）
类型三 根据不同方向看到的图形还原几何体的形状
例3如图用若干小正方体搭成的几何体的三视图，则原几何体是( )
A ．
B ．
C ．
D ．
练习3（1）如图是几个小正方体搭成的几何体的三视图，则原几何体中小正方体的个数为 ；
（2）若正方体的棱长为1，则还原后的几何体的表面积为对少？
主视图
左视图
俯视图
俯视图
左视图
主视图
练习4如图是几个小正方体搭成的几何体的俯视图，其中数字表示从上面看一列有几个小正方体，请画出主视图和左视图．
2
21
1
主视图
左视图。

三视图还原直观图“五步走”石门县第一中学415300陈锦鑫三视图是高中立体几何中的一个重要知识点，也是今后进一步学习机械制图、建筑制图等的必修课，三视图也是近几年高考必考的知识点。

主要题型就是给出几何体的三视图，计算几何体的面积和体积等相关量。

学生丢分的主要原因是不能由三视图还原为几何体，画出相应的直观图。

本文通过一道例题介绍一种将三视图还原成实物图的方法。

如图，网格纸上小正方形的边长为1，粗线画出的是某多面体的三视图，将该三视图还原成实物图第一步：根据三视图中三种视图的长与宽，作一个与正视图等长等高，与俯视图等宽的长方体。

例如本例中需要作一个边长为2的正方体ABCD-A’B’C’D’，如图。

第二步:根据三视图中的正视图对长方体切割。

例如本例中由正视图知道，原几何体只能在三棱柱ADD’-BCC’范围内，因此将三棱柱AA’D’-BB’C’部分截掉，如图。

第三步：根据三视图中的侧视图对剩余几何体切割。

例如本例中由侧视图知道，原几何体只能在四棱锥C’-ABCD范围内，因此将三棱锥D’-ADC’部分截掉，如图。

第四步：根据三视图中的俯视图对剩余几何体切割。

，同时结合三种视图需要将例如本例中由俯视图知道，原几何体在底面上的投影为BCD三棱锥C’-ABDC部分截掉，得到三棱锥C’-BCD，如图。

第五步：根据三种视图多边形内部的实线或虚线对剩余几何体切割。

例如本例中正视图、俯视图中均有一条虚线，三视图的虚线表示虚线所在的位置有立体图形的轮廓线,只是在观察者所在的位置看不到。

根据正视图、俯视图中知点E为三棱锥C’-BCD 中BC边的中点，连接ED、EC’，ED、EC’是立体图形的轮廓线，因此我们需要将截掉三棱锥C’-ECD,得到三棱锥C’-BDE即为三视图所对应的实物图。
