手动变速器的结构和工作原理1. 手动变速器的基础知识手动变速器，顾名思义，就是要你亲自动手来换档的那种。
在我们日常开车的时候，听到“咔嚓”一声，正是手动变速器在工作。
你可别小看这个小装置，它可是把汽车的动力传递给车轮的关键部分。
换句话说，没有它，你的车就像没了心脏，根本无法运转。
1.1 变速器的结构手动变速器的内部结构其实挺复杂的，像是一个小型的机械王国。
首先，里面有个叫“齿轮”的东西，听起来像是在说“齿轮战”，但它们可不是打架的。
而是互相配合，通过不同的齿轮组合来实现不同的速度。
你想，想要快点儿上路，就得换到高档；如果需要爬坡，就得换到低档。
别忘了，还有离合器！它像是你的好搭档，帮你在换档时“松开”引擎和变速器之间的联系，简直就是配合默契的“金童玉女”。
1.2 工作原理手动变速器的工作原理其实很简单，就像玩“捉迷藏”。
当你踩下离合器踏板，离合器就把发动机和变速器暂时“分开”，让你可以顺利地换档。
换好档后，松开离合器，动力就会通过齿轮传递到车轮。
这样，你就可以轻松地加速，或者在红灯前优雅地停车。
想象一下，犹如一位舞者，随着音乐节奏，流畅地在舞池中旋转。
2. 手动变速器的优点手动变速器的好处可不少，首先，它让驾驶者有更强的控制感。
开着手动挡，仿佛是掌握了方向盘的魔法，完全可以根据路况和自己的感觉随意调节速度。
再加上，很多老司机都认为，手动挡比自动挡更加省油。
你换档时就像在掌握油门的精髓，避免了不必要的油耗，简直是个省钱的小妙招。
2.1 提升驾驶乐趣还有啊，开手动挡的乐趣无与伦比。
每次换档，那种成就感简直让人心潮澎湃！特别是在蜿蜒的山路上，手动挡让你享受驾驶的快感，仿佛是在进行一场赛车比赛，真是激动得不行！你可能会发现，开车不再只是个简单的代步工具，而是一种体验，一种享受。
你可以把车开得如鱼得水，心中无比畅快。
2.2 更好的机械耐用性而且，手动变速器的耐用性也相对较强，维修起来也不算复杂。
相较于自动挡，手动挡的构造相对简单，零件更容易更换，维修费用也会低一些。
手动挡变速箱运作原理
手动挡变速箱是一种常见的汽车传动系统，它通过驾驶员手动操作离合器和挡杆来控制车辆的档位和换挡操作。
下面是手动挡变速箱的运作原理：
1. 主轴和输入轴：手动挡变速箱的主要部件包括主轴和输入轴。
主轴连接到发动机，输入轴则连接到离合器。
2. 齿轮组：手动挡变速箱内部有一系列的齿轮，称为齿轮组。
齿轮组由不同大小的齿轮组成，每个齿轮代表一个固定的档位。
3. 离合器：离合器是一个连接发动机和变速箱的机械装置。
当驾驶员踩下离合器踏板时，离合器压盘与副压盘分离，使发动机与变速箱断开连接。
4. 换挡机构：换挡机构由挡杆和选择机构组成。
挡杆使驾驶员可以选择不同的档位，选择机构则将驾驶员选择的档位传递给齿轮组。
5. 挡位选择：当驾驶员移动挡杆时，选择机构将相应的齿轮组调整到正确位置，以实现换挡。
6. 离合器操作：当驾驶员松开离合器踏板时，离合器压盘与副压盘重新接触，使得发动机与变速箱再次连接。
7. 动力传递：发动机产生的动力通过输入轴传递到变速箱内的齿轮组，然后通过齿轮组的组合传递到驱动轴，从而推动车辆
前进。
总结起来，手动挡变速箱的运作原理是通过驾驶员手动操作离合器和挡杆，选择合适的齿轮组合，从而实现车辆的换挡和驱动。
这种传动方式可以提供更精确和灵活的控制。
手动变速器基本结构与原理1.齿轮系统：手动变速器的关键部分是由一系列齿轮组成的齿轮系统。
齿轮系统一般包括输入轴、主轴、中间轴和输出轴。
其中输入轴与发动机输出轴相连，而输出轴与车轮相连。
不同齿轮的尺寸和齿数决定了变速器的传动比。
2.离合器系统：离合器用于连接或断开发动机与变速器的传动。
当离合器踏板踩下时，离合器片与飞轮接触，发动机输出扭矩通过离合器传递给变速器。
当离合器踩起时，发动机输出与变速器断开，实现换挡操作。
离合器系统包括离合器盘、离合器片、压盘和释放轴等部件。
3.换挡杆：换挡杆是用于选择不同挡位的操作杆，一般位于车辆驾驶员座位旁边或座椅底下。
通过推拉或旋转换挡杆，可以使齿轮系统的不同组合相互齿合，实现各个挡位之间的切换。
1.空挡：当变速器处于空挡时，离合器片与飞轮完全分离，发动机输出扭矩不传递给齿轮系统，车轮没有动力。
2.一挡：当操纵杆选择一挡时，离合器片与飞轮齿合，并通过齿轮系统将发动机输出扭矩传递给车轮。
由于一挡传动比较小，车辆在此挡位下可获得更高的转矩，适用于起步和爬坡。
3.二挡、三挡等：当操纵杆选择二挡、三挡等时，通过变速器的齿轮系统进行换档，实现不同传动比的选择。
每个挡位对应不同的齿轮组合，以满足车辆在不同的行驶速度下的需求。
一般来说，挡位越高，传动比越大，车辆速度越快。
4.倒挡：当操纵杆选择倒挡时，通过变速器的齿轮系统将发动机输出扭矩反向传递给车轮，以实现倒车行驶。
手动变速器通过驾驶员的操作进行换挡，可以根据道路条件和行驶速度的变化灵活调整传动比，提供更好的行驶性能和燃油经济性。
然而，相对于自动变速器，手动变速器需要驾驶员具有一定的操作技巧和经验，并且换挡过程需要分散驾驶员的注意力，因此在现代汽车中逐渐被自动变速器所取代。
手动变速箱换挡原理
1.手动变速箱的组成结构
手动变速箱是一种由大量齿轮、离合器、减速器和油泵等组成的机械系统。
一般来说，手动变速箱通过离合器将发动机的动力传递给齿轮，在驾驶员操作离合器和换挡杆的情况下切换各个挡位。
2.手动变速箱的工作原理
手动变速箱中的齿轮通常被设计成两个以上的轴，这些轴之间相互齿合来完成转动，并使汽车得以运动。
根据不同车速和负荷的要求，驾驶员在离合器的协助下通过手动换挡杆将齿轮切换至合适位置，使得发动机的转速和车辆的速度可以得到最佳的匹配。
3.手动变速箱的基本工作原理
手动变速箱最基本的工作原理是离合器，它通过摩擦力将发动机的动力从输入轴传递到减速器。
当驾驶员将换挡杆从一个挡位切换到另一个挡位时，离合器会解除动力传递，同时使齿轮切换到相应挡位对应的位置上。
4.手动变速箱的换挡流程
手动变速箱的换挡过程通常分为三个步骤：离合、换挡、联合。
具体来说，在离合阶段，驾驶员踩下离合器，让发动机和输入轴的动力解除连接；在换挡阶段，驾驶员将换挡杆从当前挡位移动至目标挡位，使齿轮匹配并成功进入相应位置；在联合阶段，驾驶员松开离合
器，发动机的动力重新开始通过输入轴传递给齿轮，使车辆重新运动起来。
5.手动变速箱的维护与保养
为了保证手动变速箱的良好工作，驾驶员应定期对机油进行更换，并避免在高温状态下让车辆长时间停留。
此外，驾驶员在日常驾驶时应该遵守正确的操作规范，避免频繁涉及离合器和换挡杆，以延长手动变速箱的使用寿命。
安徽工业大学2013-2014学年第一学期《汽车设计》课程作业题目：桑塔纳轿车5挡手动变速器换挡机构结构分析改进姓名：学号：班级：车辆工程指导老师：***桑塔纳轿车5挡手动变速器换挡机构结构分析改进目前驾校用车一般就是桑塔纳轿车，本人在学车的时候发现桑塔纳轿车5挡手动变速器挡换的平顺性和舒适性有待改进，变速器的换挡舒适性一般是用户对于汽车性能最初步也是最直观的评价。
目前，桑塔纳轿车变速器的换挡性能以无法满足用户日益提高的对舒适性的要求，期望着桑塔纳变速器的操作舒适性不断提高。
概述：研究桑塔纳轿车5 挡手动变速器换挡机构结构，通过对换挡机构相关零件的力学分析和模拟整车状态下的换挡力测试数据材料，发现变速器定排销的定排力和同步器弹簧的弹力对桑塔纳变速器的换挡力有着明显的影响，为此对定排销定排力和同步器弹簧的弹力对变速器换挡力的影响进行了测试，验证在静态换档阶段同步器弹簧的弹力和定排销的定排力对整个换挡力有直接影响，进而提出了一种变速器同步器弹簧直径改进方案来降低变速器选换挡轴处的换挡力。
桑塔纳变速器是手动“二轴五速”变速器，其换挡结构和大部分手动变速器的换挡结构类似，即通过选换挡轴进行选挡，由拨叉轴、拨叉、同步器总成、挡位齿轮结合齿实现挂挡。
在桑塔纳变速器换挡机构中，1／2 挡拨叉轴控制1挡和2挡，3／4挡拨叉轴控制3挡和4挡，5倒挡拨叉轴控制5挡和倒挡。
本文通过对桑塔纳变速器3／4 挡换挡机构的结构剖析，进一步了解变速器的换挡过程。
桑塔纳手动变速器换挡过程经过如下几个步骤(图1 和图2)：操作者通过操纵杆和外部连杆机构作用选换挡轴一选换挡轴推动拨叉轴一拨叉轴带动拨叉一拨叉推动同步器齿套一同步器齿套推动同步器滑块，同时压缩同步器弹簧一同步器滑块推动同步器齿环一同步器齿环受滑块的推力在齿轮的锥面上形成摩擦力矩，使得齿轮转速与同步器齿套转速等同(同步过程)一同步器齿套通过同步器齿环梅角和挡位齿轮梅角l的引导，滑人挡位齿轮结合齿实现挂档。

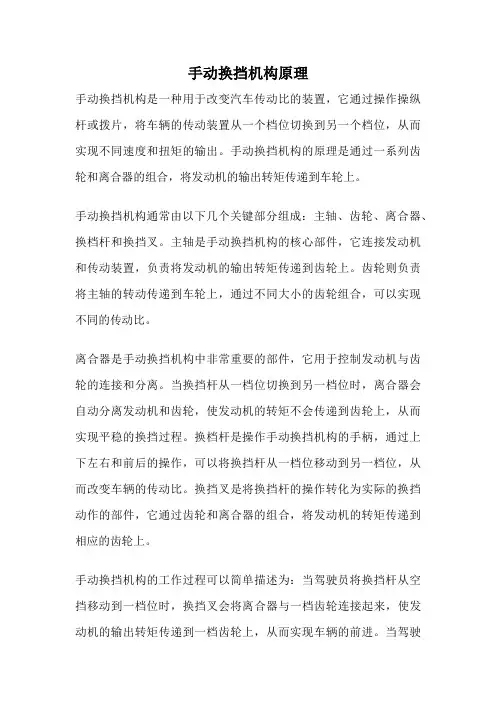

手动换挡机构原理手动换挡机构是一种用于改变汽车传动比的装置，它通过操作操纵杆或拨片，将车辆的传动装置从一个档位切换到另一个档位，从而实现不同速度和扭矩的输出。
手动换挡机构的原理是通过一系列齿轮和离合器的组合，将发动机的输出转矩传递到车轮上。
手动换挡机构通常由以下几个关键部分组成：主轴、齿轮、离合器、换档杆和换挡叉。
主轴是手动换挡机构的核心部件，它连接发动机和传动装置，负责将发动机的输出转矩传递到齿轮上。
齿轮则负责将主轴的转动传递到车轮上，通过不同大小的齿轮组合，可以实现不同的传动比。
离合器是手动换挡机构中非常重要的部件，它用于控制发动机与齿轮的连接和分离。
当换挡杆从一档位切换到另一档位时，离合器会自动分离发动机和齿轮，使发动机的转矩不会传递到齿轮上，从而实现平稳的换挡过程。
换档杆是操作手动换挡机构的手柄，通过上下左右和前后的操作，可以将换挡杆从一档位移动到另一档位，从而改变车辆的传动比。
换挡叉是将换挡杆的操作转化为实际的换挡动作的部件，它通过齿轮和离合器的组合，将发动机的转矩传递到相应的齿轮上。
手动换挡机构的工作过程可以简单描述为：当驾驶员将换挡杆从空挡移动到一档位时，换挡叉会将离合器与一档齿轮连接起来，使发动机的输出转矩传递到一档齿轮上，从而实现车辆的前进。
当驾驶员需要换挡时，他们可以通过操作换挡杆将其从一档位移动到二档位，换挡叉会自动将离合器与一档齿轮分离，并将离合器与二档齿轮连接起来，实现换挡。
通过不同的换挡操作，驾驶员可以实现车辆的加速、减速和倒车等动作。
手动换挡机构的优点是操作简单，可靠性高，维修成本低。
相比自动换挡机构，手动换挡机构没有液压系统和复杂的电子控制单元，因此更加容易维修和保养。
此外，手动换挡机构还可以提供更直接和激动人心的驾驶体验，使驾驶员更加有控制感和乐趣。
然而，手动换挡机构也有一些不足之处。
首先，手动换挡需要驾驶员不断地操作换挡杆，这对于一些驾驶员来说是一种繁琐的工作。
手动变速器结构手动变速器是汽车传动系统中的一个重要组成部分，它通过不同的齿轮组合来实现车辆的不同行驶速度。
手动变速器结构复杂，具有多个齿轮、轴和离合器等组件，下面将详细介绍其结构和工作原理。
手动变速器的主要组成部分包括变速器壳体、输入轴、输出轴、齿轮组、离合器和挡位机构等。
变速器壳体是手动变速器的外壳，其作用是保护内部的齿轮组和其他组件，并提供安装固定的支撑。
壳体通常由铸铁或铝合金制成，具有一定的强度和刚性。
输入轴相当于发动机的输出轴，它与发动机通过离合器相连。
输入轴上装有输入齿轮，当发动机运转时，输入齿轮会传递动力给变速器的齿轮组。
输出轴安装在变速器壳体的一端，它通过一系列齿轮与车辆的驱动轴相连。
输出轴上的齿轮与不同挡位的齿轮组进行配合，实现不同的车速。
手动变速器的核心部分是齿轮组，它包括主减速齿轮、副减速齿轮、反向齿轮和倒档齿轮等。
这些齿轮通过不同的组合方式，使得车辆可以以不同的速度行驶。
离合器用于连接和断开发动机和变速器之间的动力传递。
当驾驶员踩下离合器踏板时，离合器片会与之相分离，发动机的动力就不会传递到变速器中。
当驾驶员松开离合器踏板时，离合器片会重新连接，发动机的动力就会传递到变速器中。
挡位机构负责选择和锁定不同的挡位。
常见的挡位包括一档、二档、三档等，以及倒档和空挡。
挡位机构通过操作变速杆和选择器将驾驶员的选择转化为实际的挡位。
手动变速器的工作原理是通过调整输入轴和输出轴之间的传动比例来实现车速的调整。
当发动机转速较高时，驾驶员可以通过改变挡位来减小传动比例，使车辆以较高速度行驶。
相反，当发动机转速较低时，驾驶员可以通过改变挡位来增大传动比例，使车辆以较低速度行驶。
手动变速器的优点是结构简单、可靠性高，操作相对容易，驾驶员可以根据实际需要随时调整车速。
然而，相对于自动变速器而言，手动变速器需要驾驶员自主操作换挡，比较繁琐，对驾驶员的操作技巧有一定要求。
总之，手动变速器是汽车传动系统中重要的组成部分，其结构复杂，包括变速器壳体、输入轴、输出轴、齿轮组、离合器和挡位机构等。
五档手动变速器的结构原理
首先，离合器是五档手动变速器的第一个重要部件。
当换档时，离合
器会将发动机和齿轮组之间的连接断开，允许齿轮组自由运动。
离合器由
两个离合器板和压盘组成，通过离合器操作杆或脚踏板来控制。
其次，齿轮组是五档手动变速器的核心部件。
它由一系列齿轮组成，
每个齿轮都有不同的大小和齿数。
这些齿轮通过齿轮轴连接在一起，当换
挡时，特定的齿轮会与发动机曲轴和车轮传动装置相连。
第三，换挡杆是用于选择不同齿轮的手柄或杆。
它位于车辆驾驶室内
的座位旁边，通常通过连杆与齿轮组相连。
当换挡杆移动到不同的位置时，齿轮组中的齿轮也会相应地移动，从而改变车辆的转速比。
最后，连杆是将换挡杆的运动传递给齿轮组的部件。
它通常由金属材
料制成，具有一定的强度和刚性，以承受换挡时的冲击和压力。
连杆通常
与换挡杆和齿轮轴相连，传递外力和运动。
总的来说，五档手动变速器的工作原理是通过离合器、齿轮组、换挡
杆和连杆等部件的协同运作，实现发动机转速与车轮转速之间的转速比变化。
当换挡时，离合器会断开发动机和齿轮组之间的连接，然后通过换挡
杆的移动和连杆的传递，选择不同的齿轮来改变转速比。
这样，驾驶员可
以根据实际情况选择适合的档位，以提供更好的动力和效率。
手动变速器的构造与原理手动变速器是一种传动装置，用于调节发动机的输出转矩和转速，使之适应不同的行驶条件和速度要求。
它由一系列齿轮和离合器组成，通过手动操作来改变齿轮的组合，从而实现不同档位的切换。
下面将详细介绍手动变速器的构造和工作原理。
手动变速器主要由输入轴、输出轴、离合器、齿轮组、换挡杆等组成。
输入轴连接发动机，输出轴连接驱动轮，离合器用于连接和断开输入轴和输出轴之间的动力传递。
齿轮组由一系列齿轮组成，每个齿轮都有不同的齿数，通过换挡杆的操作，可以选择不同的齿轮组合。
1.空挡状态：当换挡杆处于空挡位置时，离合器将输入轴和输出轴完全分离，发动机的动力无法传递到驱动轮上。
2.第一档：当换挡杆切换到第一档位置时，离合器逐渐接合，输入轴和输出轴开始连接。
此时，发动机的动力通过输入轴传递到第一档齿轮上，然后通过齿轮组传递到输出轴，从而驱动车辆前进。
3.第二档、第三档......依此类推，当换挡杆切换到其他档位时，离合器逐渐接合，不同的齿轮组合将发动机的动力传递到输出轴上，实现不同速度的行驶。
4.倒挡：当换挡杆切换到倒挡位置时，离合器逐渐接合，输入轴和输出轴反向连接。
此时，发动机的动力通过输入轴传递到倒挡齿轮上，然后通过齿轮组传递到输出轴，实现车辆的倒退。
除了以上基本的工作原理外，手动变速器还有一些附加功能，如过桥功能和减速功能。
过桥功能是指在一些特殊情况下，可以通过调整换挡杆的位置，使输出轴与输入轴直接连接，绕过齿轮组，从而实现发动机的直接传动。
减速功能是指在行驶过程中，可以通过换挡杆的操作，使发动机的转速减小，从而实现车辆的减速。
总的来说，手动变速器通过换挡杆的操作，改变输入轴和输出轴之间的连接状态，从而改变齿轮的组合，实现不同的档位切换。
它具有结构简单、可靠性高的特点，是许多汽车中常见的传动装置之一。
1
一种简易手动变速箱换挡机构结构
一种简易手动变速箱换挡机构结构，由换挡底座1、换挡手柄2、摇臂3、倒档保护螺钉4、倒档束缚弹簧5、换档输出杆6组成，适用于以沙漠为主的手动挡巴吉车。
所采用的一种简易手动变速箱换挡机构，其特点是：底座由铝合金制作，底座上部的通孔内安装有球轴承，换挡手柄插在球轴承内，并可在轴承内前后左右摆动，底座腔体内部安装有摇臂和换挡输出杆，摇臂上端也安装有球轴承，换挡手柄下端一直插到摇臂上端的球轴承内，摇臂通过紧定螺钉和换挡输出杆连接，这样换挡手柄的运动就转化为换挡输出杆的旋转和前后移动，倒档时需要把换挡手柄按下再往左前方推即可，倒档束缚弹簧和倒档保护螺钉组成倒档保护机构，换挡输出杆通过万向节和传动杆直接和变速箱相连，这样换挡更精准，结构简单，且细沙对整个换挡系统没有太大的影响，而传统手动挡车子的换挡机构通常使用软轴和变速箱相连，由于软轴存在自由行程，对换挡不利，在沙漠，软轴两端的密封容易失效，因此，该简易手动变速箱换挡机构特别适合以沙漠行驶为主的巴吉车用。
附图说明
1、换挡底座；
2、换挡手柄；
3、摇臂；
4、倒档保护螺钉；
5、倒档束缚弹簧；6换档输出杆。
