对于交流电来说，相电压就是任一相线(火线)与零线之间的电压，也就是220V。

三相交流电有三个相电压：三者电压、频率相同、相互之间的相位相差120°。

任意两根相线之间的电压，称为线电压，380V。

三相交流电有三个相电压，所以也就有三个线电压：三个线电压的电压、频率相同，相互间的相位相差120°。

线电压＝(√3)×相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。

对于市电，相电压220V，线电压是220V的根号3倍，即380V相电压220V，线电压380V。

线电压是两根火线之间的电压。

相电压时一根火线和一根零线之间的电压。

相电压和线电压相差120度得相位差4|评论(1)2011-11-02 02:36a7486022123|二级星形接法时相电压=√3线电压相电流=线电流角接时相电压=线电压相电流=√3线电流12|评论(9)2012-05-14 11:3007年的你|五级线电压=√3相电压。

相线与中线为相电压220相线与相线为线电压38010kv是线电压是肯定的。

至于相电压是多少，这与电源变压器（对电源而言）或负载（对负载而言）的接法有关。

如果电源变压器、负载是△接法，相电压也是10kv；如果电源变压器、负载（对称负载）是Y接法那么相电压就是10/1.732kv。

三相交流电路中星形，三角形接法。

线电流与相电流，线电压与相电压的关系星形接法：线电压等于相电压的根号3倍，线电流等于相电流三角形接法：线电压等于相电压，线电流等于相电流的根号3倍。

三根相线（火线）与中性线之间的电压，称为相电压。

我国的低压供电系统中，三根相线各自与中性线之间的电压为220伏。

三根相线彼此之间的电压，称为线电压。

在对称的三相系统中，线电压的大小是相电压的1.73倍。

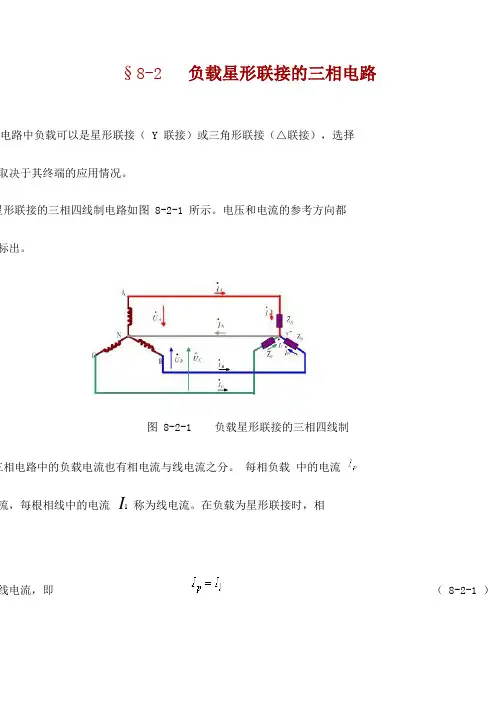

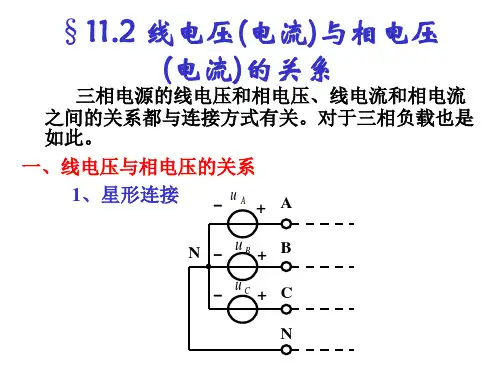

§8-2 负载星形联接的三相电路相电路中负载可以是星形联接（ Y 联接）或三角形联接（△联接），选择取决于其终端的应用情况。

星形联接的三相四线制电路如图 8-2-1 所示。

电压和电流的参考方向都标出。

图 8-2-1 负载星形联接的三相四线制三相电路中的负载电流也有相电流与线电流之分。

每相负载中的电流流，每根相线中的电流I1称为线电流。

在负载为星形联接时，相线电流，即（ 8-2-1 ）三相电路中的负载电压也有相电压与线电压之分。

每相负载中的压，相线间的电压称为线电压。

在负载为星形联接时，线电压之间的关系可由图 8-2-2 所示的相量图求出，图 8-2-2 电压相量图（（（系为（（（由此可推出线电压与相电压的关系（其相量关系为（电压超前相电压。

-1 中，以为参考正弦量，电源相电压即为每相负载电压，分别，，。

中的电流为：（ 8（ 8（ 8电流可以按照图 8-2-1 中所选的参考方向，应用基尔霍夫电流定律得（ 8 -1 所示的电路中，负载对称是指各相阻抗相等，即（ 8因为相电压对称，所以由式（ 8-2-2 ）至（ 8-2-4 ）可知，负载相电流的，即幅值相等，相位相差。

这时中性线电流的和等于零，即（ 8没有电流通过，中性线就可以省略。

因此图 8-2-1 所示的三相四线制8-2-3 所示的三相三相制。

图 8-2-3 负载星形联接的三相三相制三相电路中一般三相负载是不彼此相等的，则电路中三相电流一般称为不对称三相电路。

例如供给电灯、电炉，不会每相都接成完全使供给电动机，也会在某一相上接照明电路，就是每相都接成相等，启动。

电力网中，三相电压一般认为是对称的，但是如果有一相断路或短路，将重的不对称现象。

对图 8-2-4 所示非对称负载，当电源与负载均接时，无论有无中线均可用节点电压法求解。

图 8-2-4 例 8-2-1 图（ 8）电流为（ 8（ 8（ 8中线电流为（ 8。

线电压与相电压关系在三相交流电中的三相:是指A、B、C三相，它们的相位角相差为120度，相间电压为380伏。

在我国城市、乡村的配电网中，从配电变压器的输出端引出的三相指A相、B相、C相三相，称为相线。

同时还引出一根N线(中性线)，或称零线。

在三相交流电中A相、B相、C相，各相线之间的电压称为线电压，线电压为380伏。

称为工业用电电压。

在三相交流电中A相、B相、C相中的任一相与N线(中性线) 或称零线间的电压，称为相电压。

相电压为220伏。

居民用电（家庭用电）称为单相供电。

即以上所说的（A、B、C相）线其中的一相和N线(中性线) 或称零线的供电。

电压为220伏。

1.电源星形接法,输出可做4线制,为了安全,增加接地线,实行5线制,以实现漏电保护等多种形式的安全措施.这种方式供电,如三相线路按星形接负载,各自所接的负载平衡时,其中零线(或叫中线,N线),对地电压为0,如不平衡,对地将产生一定的电压,其数值与接地电阻有关.理论上讲:其线电压为380伏,相电压220伏,而通过负载的电流有两种,一.如接零线,不平衡接法的线电流不等于相电流,二.如不接零线,线电流等于相电流.如按三角形接法,线电压为380伏,相电压为220伏,各自线电流为相电流的根号3倍,其电流:当负载平衡时,线电流各负载相等,不平衡时不等.2.电源三角形接法,输出为三线制,也可4线制.当负载星形接法时,其线电压为380伏,其相电压对于平衡接法,其相电压220伏,线电流与相电流相等,不平衡时,其负载中点电压存在偏移.线电流与相电流不等.当负载三角形接法时,其线电压为380伏,相电压为380伏,其电流:负载平衡时线电流为相电流的根号3倍.要弄明白这个,窍门是:星形接法电压按开闭路思考.三角形接法电流按开闭路考虑一般交流电接法有三角形和星形，星形接法线电压是相电压的根号3 倍，线电流与相电流相等，角形接法相电压等于线电压，线电流是相电流的根号3倍。

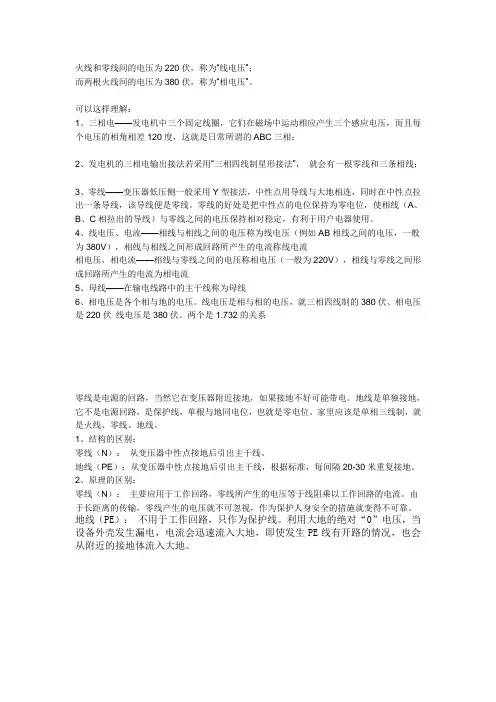

火线和零线间的电压为220伏，称为“线电压”；而两根火线间的电压为380伏，称为“相电压”。

可以这样理解：1、三相电——发电机中三个固定线圈，它们在磁场中运动相应产生三个感应电压，而且每个电压的相角相差120度，这就是日常所谓的ABC三相；2、发电机的三相电输出接法若采用“三相四线制星形接法”，就会有一根零线和三条相线；3、零线——变压器低压侧一般采用Y型接法，中性点用导线与大地相连，同时在中性点拉出一条导线，该导线便是零线。

零线的好处是把中性点的电位保持为零电位，使相线（A、B、C相拉出的导线）与零线之间的电压保持相对稳定，有利于用户电器使用。

4、线电压、电流——相线与相线之间的电压称为线电压（例如AB相线之间的电压，一般为380V），相线与相线之间形成回路所产生的电流称线电流相电压，相电流——相线与零线之间的电压称相电压（一般为220V），相线与零线之间形成回路所产生的电流为相电流5、母线——在输电线路中的主干线称为母线6、相电压是各个相与地的电压。

线电压是相与相的电压，就三相四线制的380伏、相电压是220伏线电压是380伏。

两个是1.732的关系零线是电源的回路，当然它在变压器附近接地，如果接地不好可能带电。

地线是单独接地，它不是电源回路，是保护线，单根与地同电位，也就是零电位。

家里应该是单相三线制，就是火线、零线、地线。

1、结构的区别：零线（N）：从变压器中性点接地后引出主干线。

地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。

2、原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。

由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。

地线（PE）：不用于工作回路，只作为保护线。

利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。

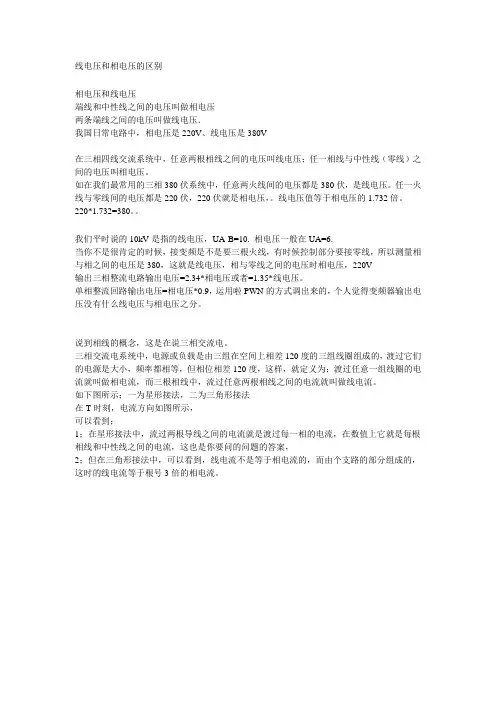

线电压和相电压的区别相电压和线电压端线和中性线之间的电压叫做相电压两条端线之间的电压叫做线电压．我国日常电路中，相电压是220V、线电压是380V在三相四线交流系统中，任意两根相线之间的电压叫线电压；任一相线与中性线（零线）之间的电压叫相电压。

如在我们最常用的三相380伏系统中，任意两火线间的电压都是380伏，是线电压。

任一火线与零线间的电压都是220伏，220伏就是相电压，。

线电压值等于相电压的1.732倍。

220*1.732=380。

我们平时说的10kV是指的线电压，UA-B=10. 相电压一般在UA=6.当你不是很肯定的时候，接变频是不是要三根火线，有时候控制部分要接零线，所以测量相与相之间的电压是380，这就是线电压，相与零线之间的电压时相电压，220V输出三相整流电路输出电压=2.34*相电压或者=1.35*线电压。

单相整流回路输出电压=相电压*0.9，运用啦PWN的方式调出来的，个人觉得变频器输出电压没有什么线电压与相电压之分。

说到相线的概念，这是在说三相交流电。

三相交流电系统中，电源或负载是由三组在空间上相差120度的三组线圈组成的，渡过它们的电源是大小，频率都相等，但相位相差120度，这样，就定义为；渡过任意一组线圈的电流就叫做相电流，而三根相线中，流过任意两根相线之间的电流就叫做线电流。

如下图所示；一为星形接法，二为三角形接法在T时刻，电流方向如图所示，可以看到；1；在星形接法中，流过两根导线之间的电流就是渡过每一相的电流，在数值上它就是每根相线和中性线之间的电流，这也是你要问的问题的答案，2；但在三角形接法中，可以看到，线电流不是等于相电流的，而由个支路的部分组成的，这时的线电流等于根号3倍的相电流。

三相电相电压和线电压关系

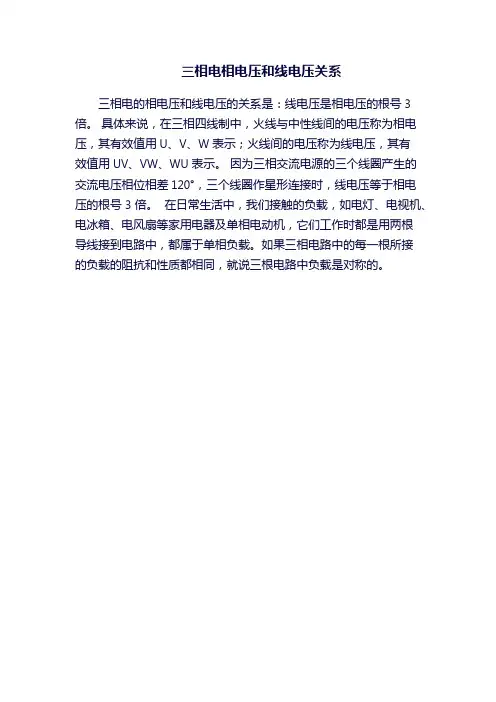

三相电的相电压和线电压的关系是：线电压是相电压的根号3倍。

具体来说，在三相四线制中，火线与中性线间的电压称为相电压，其有效值用U、V、W表示；火线间的电压称为线电压，其有
效值用UV、VW、WU表示。

因为三相交流电源的三个线圈产生的交流电压相位相差120°，三个线圈作星形连接时，线电压等于相电压的根号3倍。

在日常生活中，我们接触的负载，如电灯、电视机、电冰箱、电风扇等家用电器及单相电动机，它们工作时都是用两根
导线接到电路中，都属于单相负载。

如果三相电路中的每一根所接
的负载的阻抗和性质都相同，就说三根电路中负载是对称的。

线电压和相电压的区别与联系（详细）在学习和工作中经常会提到线电压和相电压，那什么是线电压和相电压呢，它们之间有什么区别和联系呢，本文就详细的给大家来解释下这两个问题。

首先我们先弄明白一个问题，什么是三相交流电（这是基础）？图1 三相交流电向量图图1所示是三相交流电向量图，它是大小相等方向互为120度的三个向量；这里需要注意，它是向量，在计算时既要考虑大小也要考虑方向，所以三相交流电的计算实质是向量的计算；重要的事情说三遍，是向量的计算，是向量的计算，是向量的计算。

下面看一个例子。

图2 三相交流电相加向量图图2是三相交流电相加向量图，由图可以看出，大小相等方向互为120度的三个向量相加等于零，即=++CBAUUU；图中的红点称为中性点，从中性点引出的线称（用字母N表示）为中性线或零线,因为相加等于零，所以中性线或零线的电压等于零，这也是零线不带电的原因。

因为不带电（不带正电，也不带负电），是中性的，所以称为中性线；电压为零，又称零线。

好，知道这些，下面一起看下线电压和相电压的区别与联系吧。

一、线电压和相电压的区别1．线电压和相电压定义（1）线电压定义。

小编查了几种书籍，线电压的定义有两种说法：一是线电压是相线间的电压；二是线电压是端线与端线之间的电压。

两种说法的意思是一样的，即是两根火线之间的电压是线电压。

（2）相电压定义。

端线与中性线（零线）之间的电压。

即火线和零线之间的电压。

下面看图说话。

图3 三相交流电星形（Y形）接法图3所示是三相交流电星形（Y形）接法，图中A、B、C表示的三相交流电的三相电，N表示的是中性线（零线）。

根据线电压和相电压的定义，可知U AB、U BC、U CA为线电压，U A、U B、U C为相电压。

AU BCBU AU C U ACU BCU AB图4 三相交流电三角形接法图4所示是三相交流三角形接法，图中A、B、C表示的三相交流电的三相电。

根据线电压和相电压的定义，可知U AB、U BC、U CA为线电压，U A、U B、U C为相电压。

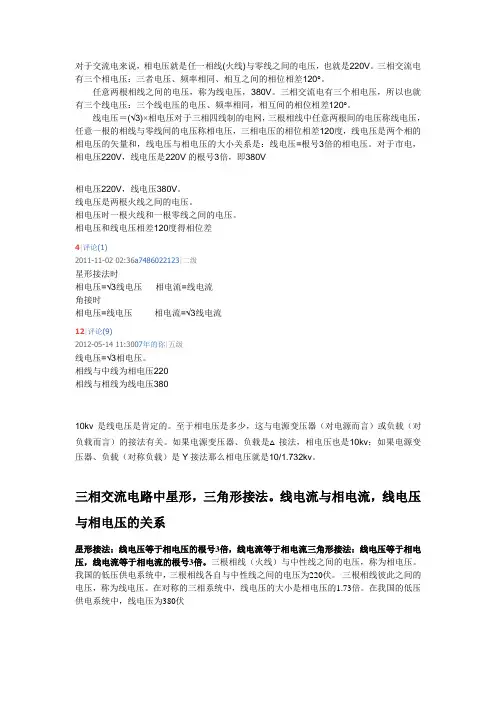

什么是相电压和线电压对于交流电来说，相电压就是任一相线(火线)与零线之间的电压，也就是220V。

三相交流电有三个相电压：三者电压、频率相同、相互之间的相位相差120°。

任意两根相线之间的电压，称为线电压，380V。

三相交流电有三个相电压，所以也就有三个线电压：三个线电压的电压、频率相同，相互间的相位相差120°。

线电压＝(√3)×相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。

对于市电，相电压220V，线电压是220V的根号3倍，即380V。

注意：各国的所有用电压不一样,我国基本交流电是三相四线制!电压380伏!频率每秒50赫! 在维修时国外进口的设备一定要小心接线.国外有的设备蓝线是零线。

不是相线.另外电压与电流电流：我们知道，水能在管中流动，我们管它叫水流。

同样，电子也能在导线中流动，这种电子的流动就叫做电流。

电流一般用符号"I"表示。

水在流动中有高低之分，电在流动中也有强弱之别。

电流的发笑用电流强度来表示。

电流强度在数值上等于一秒钟内通过导线横截面的电量的大小。

通常所说的电流大小，就是指电流强度的大小。

一般表示电流强度的单位是安培，简称安，用符号"A"表示。

在有些电路中流过的电流很小，通常用毫安、微安来计量。

它们之间的换算关系是：1安培= 1000毫安（mA）1毫安= 1000微安（μA）电压:大家都知道,水在管中所以能流动,是因为有着高水位和低水位之间的差别而产生的一种压力,水才能从高处流向低处。

城市中使用的自来水，所以能够一打开水门，就能从管中流出来，也是因为自来水的贮水塔比地面高，或者是由于用水泵推动水产生压力差的缘故。

电也是如此，电流所以能够在导线中流动，也是因为在电流中有着高电位和低电位之间的差别。

线电压与相电压关系公式：
线电压=(根号3)×相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。

对于市电，相电压220V，线电压是220V的根号3倍，即380V。

三个相电压之间的关系：
对于交流电来说，相电压就是任一相线(火线)与零线之间的电压，也就是220V。

三相交流电有三个相电压：三者电压、频率相同、相互之间的相位相差120°。

任意两根相线之间的电压，称为线电压，为380V。

三相交流电有三个相电压，所以也就有三个线电压：三个线电压的电压、频率相同，相互间的相位相差120°。
