最新大众汽车变速箱解析(一)

大众7速DSG变速箱结构原理与工作分析解读DSG变速箱的结构主要包括两个离合器，一个输入轴和一个输出轴。

其中，第一个离合器连接到发动机，用于连接或断开发动机和变速器的动力传递；第二个离合器则连接到变速器的输入轴和输出轴，用于连接或断开输入轴和输出轴的动力传递。

变速箱中的齿轮相互啮合，通过不同组合来实现不同的换挡比例。

DSG变速箱通过两个离合器的开闭，使得当一个离合器处于工作状态时，另一个离合器可以提前预备下一次换挡。

DSG变速箱的工作分析如下：1.一挡换二挡当车辆启动时，首先使用第一个离合器，使发动机的动力传递到变速器的第一齿轮，车辆进入一挡。

当需要换到二挡时，第一个离合器逐渐关闭，同时第二个离合器逐渐打开，使得动力传递从第一齿轮转换到第二齿轮，实现一挡换二挡。

2.二挡换三挡当车辆需要换到三挡时，第一个离合器完全关闭，同时第二个离合器完全打开，使得动力传递从第二齿轮转换到第三齿轮，实现二挡换三挡。

3.其他挡位变速类似地，当车辆需要换到其他挡位时，第一个离合器关闭或打开，同时第二个离合器打开或关闭，使得动力传递从一组齿轮转换到另一组齿轮，实现换挡。

DSG变速箱可以根据驾驶环境和驾驶者的需求，实现自动控制和手动控制两种模式。

在自动模式下，变速箱会根据发动机转速、车速和驾驶者的操作，自动选择合适的挡位；在手动模式下，驾驶者可以通过手动操作变速杆或拨片在不同的挡位之间进行切换。

DSG变速箱的工作原理是通过预先准备下一挡的离合器开闭状态，实现快速、平顺的换挡过程。

当车辆需要换挡时，变速箱会根据当前工作状态和驾驶者的需求，提前启动并调整下一挡的开闭状态，以实现快速换挡。

总之，大众7速DSG变速箱通过双离合器和多个齿轮的组合使用，实现了更快的换挡速度和更高的燃油经济性。

它的工作原理是通过预先准备下一挡的离合器开闭状态，实现快速、平顺的换挡过程，为驾驶者提供更加舒适和高效的驾驶体验。

DSG双离合变速箱技术详解摘要：随着汽车工业的发展，各种先进技术得以在汽车中得到使用。

汽车在不断的更新换代，人们对驾驶的舒适性和安全性的要求越来越高，双离合式变速箱等等一些先进技术得到使用，本文以大众公司新近推出的DSG双离合变速箱技术加以分析。

关键词：DSG 双离合变速箱工作原理一、DSG双离合变速箱的特点大众品牌致力于为用户提供既拥有更多的驾驶乐趣、操控方便舒适，同时又节能环保的轿车产品。

为此，大众品牌不仅开发出了增压直喷发动机技术，在变数箱领域也不断研发创新。

双离合自动变速箱技术便是大众品牌的另一项技术创新成果。

手动变速箱效率高，结构紧凑；自动变速箱操作方便，舒适性好。

结合这二者优点的双离合自动变速箱技术－DSG给驾驶者带来了更加平稳、迅速的换挡过程、更多的驾驶乐趣以及更低的燃油消耗。

DGS技术诞生于赛车运动。

德国大众和2003年率先推出了6挡DSG－DQ250，并取得了巨大的市场成功。

现在大众卡塞尔传动器厂日产千台6挡DSG还供不应求。

到2009年底全球已累计销售超过了200万台。

2008年大众又推出了新一代7挡双离合自动变速箱－DQ200，进一步确立了大众品牌动力总成领先者的地位。

DSG无疑是大众品牌为消费者提供的既能满足驾驶乐趣，又能节能环保的自动变速箱。

DSG无论是在驾驶舒适性、动力性，还是燃油经济型等各个方便都有着明显的优势。

DQ200更创造了多项世界第一：他是首款横置的7挡DSG双离合自动变速器，并且最先使用了“干式”双离合器。

DQ200令更多的消费者享受到方便、舒适的驾驶，这也是大众品牌开发DSG双离合自动变速器的核心理念。

DSG是Direct Shift Gearbox 的缩写，直译为“直接换挡变速箱”（如图1）,因其换挡迅速，换挡过程不存在停顿而得名。

简单的说就是相当于两套自动控制离合器的手动变速器，当一套离合器控制的挡位齿轮工作的时候，另一套处于待命状态。

到了下一个换挡时机则通过电控系统实现两套变速机构的自动切换。

大众7速大众7速DSG变速箱结构原理与工作分析摘要有级式变速箱有两种类型即手动变速箱和自动变速箱，手动挡操控时因需要踩踏离合器改变齿轮的传动比后，经过半离合后才能完全结合显得复杂，但是车辆的反应比较迅速直接，而自动挡则操控简单，反应略微有点迟滞，但换挡平顺。

随着汽车工业的高速发展及汽车新技术的不断进步，综合性能强劲的双离合变速箱问世了。

双离合变速箱综合其优点，成为变速箱发展史的又一个里程碑。

本文首先介绍了双离合变速箱的来源发展，它的优势与劣势及技术特点。

浅谈了它未来的发展方向、讲述了大众7速DSG变速箱的结构原理，介绍了其构成。

然后分析了变速箱各部分的工作状态，最后综合分析了整个变速箱的换挡过程。

结合实际针对大众7速变速箱异响产生的原因及检修的过程做出了一些论述。

本文对大众7速双离合变速箱做了具体的分析及介绍，增加了对汽车新技术的了解，丰富了专业知识，为今后的工作打下了良好的基础。

关键词：双离合；技术特点；结构原理；工作状态；异响检修目录前言 (1)第一章双离合变速箱的发展与优劣 (2)1.1双离合变速箱的发展史 (2)1.2双离合变速箱的优势与劣势 (3)第二章大众7速DSG双离合变速箱的结构原理 (3)2.1 7速变速箱的组成及与六速变速箱的比较 (3)2.2双离合的结构 (5)2.3齿轮传动机构 (5)2.4 电液控制系统 (7)2.5 其他构成部分 (10)2.6浅谈7速双离合变速箱的技术特点 (11)第三章大众7速DSG^速箱工作分析 (11)3.1双离合器的工作分析 (11)3.2 齿轮传动的工作分析 (12)3.3 电液控部分工作分析 (13)3.4 一挡升二挡的工作综合分析 (14)第四章关于大众7速DSG变速箱颠簸路行车异响及换挡异响 (15)4.1 7 速DSG变速箱颠簸路行车异响 (15)4.2 7 速DSG变速箱换挡异响的检修 (15)结论 (19)致谢.......................................... 2O参考文献 (20)刖言变速箱是汽车动力的指挥官，它可以短时切断发动机动力，传递发动机扭矩，降速增扭，实现不同的速比传动及倒向行驶。

变出不同！大众汽车变速箱解析（一）大家购车的时候往往最先考虑的是选择自动挡车型还是手动挡车型，这个问题对于绝大部分品牌来说并不麻烦，因为它们使用的变速箱统共就那么几款，而且同一个品牌不同定位的车型之间，变速箱也很有可能相同，所以消费者几乎可以忽略变速箱的差别。

不过在大众汽车看来，变速箱的问题却是相当的复杂。

怀疑我在危言耸听吗？！那么请大家看下面的文章，编辑将为您剖析一下国内大众汽车主流的变速箱。

本篇文章将涉及到手动变速器MQ系列和自动变速器AQ系列。

首先根据大众的命名来解释一下手动挡的含义：M（Manual）代表机械或者手动，A（automatic）代表自动，Q（quer）代表横置发动机布局，200/250/350/450（N.m）则表示变速器能够传递的最大扭矩。

简单的说，手动变速器就是操作时需要用手拨动变速器杆，并且还要踩下离合器踏板才能改变齿轮传动比的变速器。

其内部原理是利用大小各异的输入主动齿轮来与动力输出齿轮轴相结合，从而满足不同速度和扭矩的需要。

主动输入齿轮越大（挡位升高），对应的输出齿轮就会越小，致使车速也会随之更大，扭矩则会减小，反之则车速较小，扭矩增大。

相对于自动变速器，手动变速器的优点是效率高、经济性好、动力性强、更便于操控。

MQ系列是大众手动变速器的“当红小生”，按型号可以细分别为：MQ200、MQ250和MQ350三个系列，其中日本爱信生产的MQ350系列还没有在国内市场出现。

产地上细分，国内的MQ200由大众汽车变速器(上海)有限公司提供，MQ250则由德国大众公司提供。

MQ200系列MQ200（大众产品编号为02T）是大众专门为旗下小型车设计的手动变速器系列，该系列的主要优点是换挡机构精准、机械传递效率高，而且自身重量也相对较轻。

另外，换挡手感上佳也是这款变速器傲立群雄的最大资本。

5个前进挡的MQ200系列之所以称MQ200是一个系列，是因为德国大众会根据不同的发动机需要或者不同的车型定位，来调整变速器齿轮及变速箱长度等结构，从而设计出更适合该车型齿比的变速器。

大众7速湿式双离合变速箱使用说明1.引言大众7速湿式双离合变速箱是一种先进的自动变速箱系统，为汽车提供顺畅的换挡和高效的动力转换。

本文档旨在为用户提供关于大众7速湿式双离合变速箱的详细使用说明，包括工作原理、使用方法、常见问题解答等。

2.工作原理大众7速湿式双离合变速箱采用双离合器设计，在一辆车辆上安装了两个离合器和两个主动式的换挡机构。

其中一个离合器负责奇数挡位，另一个离合器负责偶数挡位。

通过精确计算车速和发动机负载，变速箱系统能够自动选择最佳的挡位进行换挡，以提供高效的动力输出和燃油经济性。

3.使用方法使用大众7速湿式双离合变速箱时，请遵循以下步骤：3.1起步与停车-在起步时，将左脚完全抬起，右脚放在制动踏板上。

-踩下刹车踏板，同时将变速杆从“P”（停车）位移至“D”（驱动）位或“R”（倒车）位。

-缓慢松开制动踏板，车辆会缓慢启动。

3.2换挡顺序-根据需要提速或减速，可以手动切换挡位（推荐使用自动模式）。

-尽量避免在急加速或急刹车时换挡，以免影响行车平稳性和驾驶舒适性。

3.3倒车辅助功能-当需要倒车时，将变速杆从“D”（驱动）位移至“R”（倒车）位。

倒车时，变速箱系统会自动调整挡位以提供适当的动力输出。

4.常见问题解答4.1变速箱异响是正常的吗？-在变速箱工作时，轻微的摩擦声和液压噪音是正常现象，并不影响正常使用。

如果出现异常的噪音或振动，请及时联系专业技术人员进行检修。

4.2如何保养大众7速湿式双离合变速箱？-定期更换变速箱油，以确保润滑系统正常工作。

-遵循车辆制造商对保养计划的建议，如定期检查液位和滤清器等。

结论本文档提供了关于大众7速湿式双离合变速箱的详细使用说明。

通过遵循使用方法和保养建议，您可以获得优秀的驾驶体验和可靠的变速箱性能。

如有更多疑问或需求，请参考大众汽车官方提供的详细手册或咨询专业技术人员。

大众的双离合器DSG 7速变速箱简介传统汽车有着手动挡与自动挡的差别，手动挡操控时因需要踩踏离合器而显得复杂一点，但是车辆的反应比较迅速直接，而自动挡则反之操控简单但反应略微有点迟滞，于是真正专业的跑车往往提供手动挡让行能够充分享受到驾驶的乐趣。

德国大众的一项新发明使得既想轻松驾驶，又不愿意放弃迅捷反应的驾驶乐趣的人们有了另一个选择――双离合（DSG），人们可以如驾驶自动挡车那样，轻松地将跑车开出专业赛车般的凌厉离合器的运作离合器位于汽车引擎与变速器之间，是引擎与变速器动力传递的“开关”，它既能传递动力，又能切断动力，其主要作用是保证汽车能平稳起步行进，同时通过变换挡位以减轻变速齿轮的冲击力，让汽车或快或慢的行进更加平顺。

就是在这个汽车换挡时的分离与接合之间，会有动力传递暂时中断的现象，如何控制协调就成为问题。

手动切换往往迅速合理，但这需要驾驶经验与正确判断的支持，自动切换则依靠电脑的控制往往按部就班反应较慢。

双离合就是针这一情况的完善化设计。

双离合结构反应更迅速早在上世纪80年代，双离合变速器系统（简称DSG，英文全称：DirectShiftGearbox）就已经被装配在赛车上。

大众旗下的奥迪TT、A3等，率先将这项原本属于赛车的技术“民用化”。

由于双离合结构的应用，汽车能够更加平顺地换挡，从而消除了换档离合时的动力传递停滞现象，从一个挡位换到另一个挡位，时间不会超过0.2秒。

其基本原理是在车内设置有两组离合器以及相对应的换挡齿轮组，其中离合器1负责控制1、3、5等奇数挡与倒挡以及相对应的齿轮，离合器2负责控制2、4、6等偶数挡与以及相对应的齿轮。

所以当司机挂上1挡起步时，电脑根据汽车速度和转速对驾驶者的换档意图作出判断，预见性地控制另一个离合器与另一个挡位的齿轮组相连，这样等到真正需要换挡时反应就特别迅速，不会有太大的迟滞。

实际效果：方便与灵活与传统的手动挡相比，双离合变速器系统使用更方便，因为该系统实际上使手动变速箱变成为了另一种新型的自动变速器，只是不过它比传统的自动挡反应更加快速、顺畅，当然还具有的特性。

DSG变速箱技术详解DSG变速器是目前世界上最先进的、具有革命性的变速器系统，大众汽车在2002年于德国沃尔夫斯堡首次向世界展示了这一技术创新。

新一代DSG变速器采用了双离合器和6个前进档的传统齿轮变速器作为动力的传送部件，主要与高扭矩的发动机配合使用。

大众汽车公司投入1.5亿欧元在卡塞尔的大众工厂，用于制造DSG变速器，该工厂最大日产能为1000台。

DSG变速器的杰出优势DSG变速器旨在满足消费者对驾驶运动感和车辆节油的双重要求，为那些酷爱手动变速器的驾驶者们提供了最佳选择。

DSG带来低油耗的同时，车辆性能方面没有任何损失，同样具有出色的加速性和最高时速，并且与传统自动变速器一样可以实现顺畅换档，不影响牵引力。

配备了DSG的发动机由于快速的齿轮转换能够马上产生牵引力和更大的灵活性，加速时间比手动变速器更加迅捷。

以Golf GTI为例，带有DSG的车型0到100公里加速只需6.9秒，这个成绩比手动档的车型更快，达到最高时速235公里的同时也在同一水平。

更加令人印象深刻的是，在性能提高的同时，配备DSG的车型百公里油耗只有8.0升，与手动档车型相当。

DSG变速器的技术创新DSG变速器与传统自动变速器有着明显的区别，DSG从一开始就没有采用扭矩变换器。

这款变速器不是在传统概念的自动变速器基础上生产出来的，设计DSG的工程师们走了一条具有革新性的全新技术之路，巧妙地把手动变速器的灵活性和传统自动变速器的方便性结合在一起。

横置变速器设计的突出特点就是由液压控制的湿式双离合器系统。

其中的离合器1负责控制奇数齿轮和倒档齿轮，离合器2负责控制偶数齿轮。

实际上可以说这是由两个平行的变速器配合组成的一个变速器。

精密的离合器动作带来的结果，就是换档时对牵引力几乎没有影响。

因此能够产生无与伦比的动力转换，同时感觉顺畅并且非常舒适。

DSG有一个由两组离合器片集合而成的双离合器装置，同时有一个由实心轴及其外部套筒组合而成的双传动轴机构，并由Mechatronic电子控制及液压装置同时控制两组离合器及齿轮组的动作。

大众干式双离合变速箱的组成
大众干式双离合变速箱（DSG）是一种先进的自动变速器，由大众汽车集团开发并应用于他们的车型中。

下面是DSG变速箱的基本组成部分：
1.双离合器：DSG变速箱采用两个独立的离合器，分别安装
在输入轴和输出轴上。

其中一个离合器控制奇数挡（如1、
3、5挡），另一个离合器控制偶数挡（如2、
4、6挡）。

2.干式离合器：相对于湿式离合器，DSG变速箱采用干式离
合器，即离合器没有置于润滑油中。

它由一系列摩擦板组
成，具有轻量化和高效率的特点。

3.输入轴：输入轴连接发动机的动力输出端，通过其中一个
离合器将动力传递给变速器。

4.输出轴：输出轴将变速器输出的动力传递给车辆的传动系
统。

5.齿轮：DSG变速箱包括多个齿轮组，通过不同的组合和操
作来实现不同的挡位和变速比。

齿轮配比的优化可以提高
燃油经济性和动力性能。

6.液压系统：DSG变速箱还包括一个液压系统，用于控制离
合器和换挡的操作。

液压系统通过电控单元（ECU）和传
感器来监测车辆的状况，并根据需要执行相应的操作。

以上是大众干式双离合变速箱的基本组成部分。

DSG变速箱通过其快速、平顺的换挡和高效的动力传递，提供了卓越的操控
性能和燃油经济性，在大众车型中广泛应用。

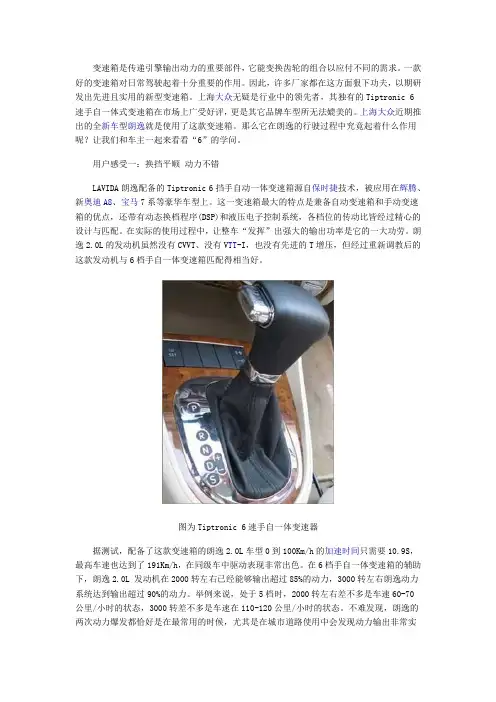

变速箱是传递引擎输出动力的重要部件，它能变换齿轮的组合以应付不同的需求。

一款好的变速箱对日常驾驶起着十分重要的作用。

因此，许多厂家都在这方面狠下功夫，以期研发出先进且实用的新型变速箱。

上海大众无疑是行业中的领先者，其独有的Tiptronic 6速手自一体式变速箱在市场上广受好评，更是其它品牌车型所无法媲美的。

上海大众近期推出的全新车型朗逸就是使用了这款变速箱。

那么它在朗逸的行驶过程中究竟起着什么作用呢？让我们和车主一起来看看“6”的学问。

用户感受一：换挡平顺动力不错LAVIDA朗逸配备的Tiptronic 6挡手自动一体变速箱源自保时捷技术，被应用在辉腾、新奥迪A8、宝马7系等豪华车型上。

这一变速箱最大的特点是兼备自动变速箱和手动变速箱的优点，还带有动态换档程序(DSP)和液压电子控制系统，各档位的传动比皆经过精心的设计与匹配。

在实际的使用过程中，让整车“发挥”出强大的输出功率是它的一大功劳。

朗逸2.0L的发动机虽然没有CVVT、没有V TT-I，也没有先进的T增压，但经过重新调教后的这款发动机与6档手自一体变速箱匹配得相当好。

图为Tiptronic 6速手自一体变速器据测试，配备了这款变速箱的朗逸2.0L车型0到100Km/h的加速时间只需要10.9S，最高车速也达到了191Km/h，在同级车中驱动表现非常出色。

在6档手自一体变速箱的辅助下，朗逸2.0L 发动机在2000转左右已经能够输出超过85%的动力，3000转左右朗逸动力系统达到输出超过90%的动力。

举例来说，处于5档时，2000转左右差不多是车速60-70公里/小时的状态，3000转差不多是车速在110-120公里/小时的状态。

不难发现，朗逸的两次动力爆发都恰好是在最常用的时候，尤其是在城市道路使用中会发现动力输出非常实用。

一位车主曾这样评价朗逸的变速箱：“挂上D档轻点油门车子就慢慢地动了起来，随着油门的加大车速不断升高，低头看了一下行车电脑变速箱这时已经挂到了6挡，而我丝毫没有感受到车辆的顿挫，看来Tiptronic的换档平顺度真是大大超出普通的自动档变速器。
