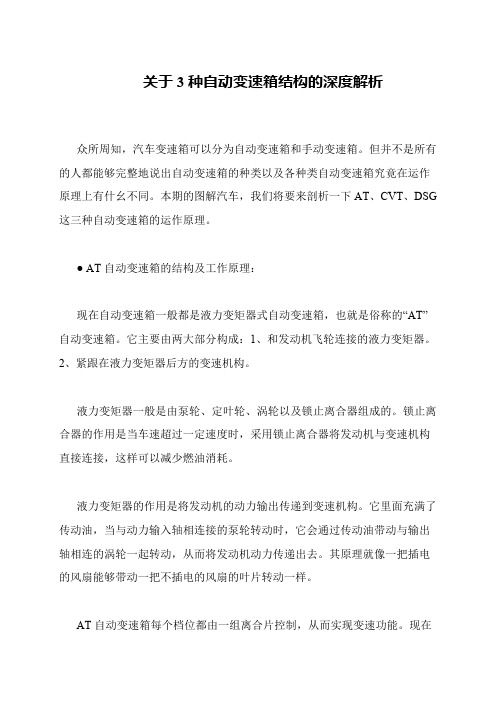

关于3种自动变速箱结构的深度解析
众所周知，汽车变速箱可以分为自动变速箱和手动变速箱。
但并不是所有的人都能够完整地说出自动变速箱的种类以及各种类自动变速箱究竟在运作原理上有什幺不同。
本期的图解汽车，我们将要来剖析一下AT、CVT、DSG 这三种自动变速箱的运作原理。
● AT自动变速箱的结构及工作原理：
现在自动变速箱一般都是液力变矩器式自动变速箱，也就是俗称的“AT”自动变速箱。
它主要由两大部分构成：1、和发动机飞轮连接的液力变矩器。
2、紧跟在液力变矩器后方的变速机构。
液力变矩器一般是由泵轮、定叶轮、涡轮以及锁止离合器组成的。
锁止离合器的作用是当车速超过一定速度时，采用锁止离合器将发动机与变速机构直接连接，这样可以减少燃油消耗。
液力变矩器的作用是将发动机的动力输出传递到变速机构。
它里面充满了传动油，当与动力输入轴相连接的泵轮转动时，它会通过传动油带动与输出轴相连的涡轮一起转动，从而将发动机动力传递出去。
其原理就像一把插电的风扇能够带动一把不插电的风扇的叶片转动一样。
AT自动变速箱每个档位都由一组离合片控制，从而实现变速功能。
现在。
一组图文详解：AT变速箱（有级式、无极式、综合式）本期机械知识分享《AT变速箱》，共91页PPT文档，文末提供了下载方式。
1、有级式变速器。
采用齿轮传动，具有若干个数值的传动比。
将传动比等于1的称为直接档；将传动比大于1的称为超速档。
常见的形式有普通齿轮式和行星齿轮式。
2、无级式变速器。
相对有级式变速器而言，无级式变速器的传动比在一定的范围内是可以无限连续变化的。
常见的有电力式、液压式、机械式三种。
电力式无级变速器的变速传动部件为直流串激电动机。
液力式无级变速器的传动部件为液力变矩器。
机械式无级变速器一般采用直径可变的传动轮来实现无级变速。
3、综合式。
传动比在最大值与最小值之间的几个不连续的范围内作无级变化。
例如由液力变矩器和齿轮变速机构组成的液力机械式变速器就属于综合式变速器。
这种综合式变速器目前使用非常普遍。
液压散热器等部件组成：1、液力变矩器：位于自动变速箱的最前端，安装在发动机的飞轮上，作用与离合器相似。
液力变矩器利用液力传动将发动机输出的转矩传递给齿轮变速机构的输入轴。
液力变矩器能实现无级变速，并具有一定的减速增矩的功能。
2、齿轮变速机构：是变速器的重要组成部分，它包括齿轮机构和换挡执行机构。
换挡机构是使齿轮处于不同的档位，以实现不同的转动比。
D82A的齿轮机构有4个前进档和一个倒档。
这些档位与液力变矩器相互配合可实现汽车从起步到最高车速的全过程的无级变速。
3、油泵：安装在液力变矩器的后部，由液力变矩器泵轮直接驱动，为液力变矩器、控制系统、换挡控制机构提供一定压力的油压。
4、控制系统：分为两种，一种液力控制式（液控式）；一种电力控制式（电控式）。
D82A为电控式，除了阀板及液压管路之外，还包括电控单元（ECU）、传感器、执行器、控制电路。
阀板总称安装在齿轮变速机构下方的油底壳内。
驾驶者通过选档手柄改变阀板内的手动阀的位置，控制系统通过手动阀的位置、节气门的位置、车速等因素，按照一定的规律控制齿轮变速机构重的换挡执行机构工作，实现自动换挡。
三种汽车变速箱构图————————————————————————————————作者：————————————————————————————————日期：三种汽车变速箱结构图变速箱最初的设计目的很简单，因为车辆的行驶速域越来越宽，单靠一个固定齿轮比已经不能满足要求了。
光靠一档即使发动机到达转速极限车子也不可能开到 80Km/h，光靠5档也许一个小坡就能让发动机熄火。
多档位的变速箱就此需求而诞生，让车子能靠低档获得充足的扭力爬上陡坡的同时也能靠高档获得最高行使速度。
当然刚开始汽车只有手动变速箱，需要人工在多个档位间切换，虽然很多人能在切换档位的过程中找到驾驶乐趣，但是繁琐的操作也令很多人厌倦。
好在聪明的工程师发明了自动变速箱，才令驾驶员从频繁的换档动作中解脱出来。
随着时间推移和技术的进步，自动变速箱不断发展以满足人们对高质量驾乘感受的追求。
到了今天，自动变速箱家族中已经有了三种主要的类型，液力机械式、无级变速式(CVT)和自动机械式(DSG)。
1 液力机械式自动变速箱这种变速箱就是绝大多数车辆上运用的自动变速箱，一般我们所说的自动变速箱指的就是这种。
它的结构和手动变速箱有着天壤之别，它没有传统的离合器、没有两排待啮合的齿轮、也没有拨动齿轮到啮合位置的拨叉。
它的里面只有一个液矩扭力传递器和后面的一串行星齿轮组。
液力变矩器原理图液力变矩器是自动变速箱的核心部件，它是一个灌满油的密封容器，两端有两根轴，一根输入轴一根输出轴。
输入轴连接到里面的一只叶轮，输出轴连接到另只叶轮，两只叶轮相对，中间是油。
它的工作原理是当输入轴转动的时候带动一只叶轮并搅动油液流向另一只连接输出轴的叶轮从而推动输出轴转动。
就如同用一只电风扇对着吹另一只电风扇，以让其转动一样。
只是在密封的容器中用油做媒介比开放空间中用空气做媒介效率高的多。
行星齿轮结构示意图但是这种装置的变矩范围很有限，并且当不熄火停车时没法让连接发动机的一边空转而连接车轮的一边不转，因此就需要行星齿轮组的配合。
现在的家用车变速箱大概分为5种，使用的已经很普遍了，但是他们之间有什么区别，恐怕能说明白的人不多，那么我来谈谈自己的一些看法。
（先看图，解说在图下面）1）mt 手动挡变速器（离合器和换挡杆）,最基本也是最有效的换挡方式，优点：结构简单，传动效率高，可操纵性高。
缺点：刚入门时有难度，操作水平不高时，有顿挫感，市内左脚脚太累。
经典之作---大众MQ250,作为国内能见到的最完美的手动变速箱，广泛使用在大众及其旗下各品牌中高低档车辆上，口碑非常好。
2）amt 带有自动离合器和自动换挡装置的手动变速箱（置于变速箱上的液压装置根据电脑命令或换挡杆的命令操作离合器和拨叉进行换挡工作）相当于给司机装一个机器左脚和机器右手，呵呵优点：具有手动挡变速箱的传动效率和自动挡的简易操作。
缺点：换挡会有很明显顿挫感。
举例：北斗星，奇瑞，fiat BRAVO,载重卡车等。
3）at 自动变速器。
使用液力耦合器替代传统接触式离合器的变速箱，由液压机构完成换挡动作，优点，操作简单，可以适应于大多数的发动机形式（横置和纵置）和驱动形式（前驱，后驱，4驱，全时），缺点，因为采用液力耦合器，所以传动效率极低。
液力耦合器原理，液力耦合器是非接触性的传动方式，通俗讲来，就像是两台面对面摆的风扇，打开其中一台对着另一台吹，另一台的叶轮也会跟着转。
车型：几乎涵盖各个品牌的大部分车型。
使用范围接近手动挡，非常广泛。
cvt的打滑问题导致马力输出效率不高。
audi cvt 的传动链条4）cvt无级变速器。
由液压装置控制锥形皮带轮调整传动比来达到换“挡”目的的变速箱（cvt的档位是虚拟出来的，所以商家说的6,7,8挡都是忽悠，他说100挡也是可能的。
优点，无缝隙不间断传动，很平顺的体验，没有一丝换挡的抖动，自身体积小，很高的经济性。
缺点，采用皮带轮与钢带传动打滑是不可避免的，完成不了大扭矩，大马力的输出，太过于温柔，如果没有电脑保护着，可能一脚油门，变速箱就废了。
图解汽车（7）3种自动变速箱结构解析众所周知，汽车变速箱可以分为自动变速箱和手动变速箱。
但并不是所有的人都能够完整地说出自动变速箱的种类以及各种类自动变速箱究竟在运作原理上有什么不同。
本期的图解汽车，我们将要来剖析一下AT、CVT、DSG这三种自动变速箱的运作原理。
阅读提示：PCauto技术频道图解类文章都可以使用全新的高清图解形式进行阅读。
大家可以通过点击上面图片链接跳转到图解模式。
高清大图面积提升3倍，看着更清晰更爽，赶紧来体验吧！● AT自动变速箱的结构及工作原理：现在自动变速箱一般都是液力变矩器式自动变速箱，也就是俗称的“AT”自动变速箱。
它主要由两大部分构成：1、和发动机飞轮连接的液力变矩器。
2、紧跟在液力变矩器后方的变速机构。
液力变矩器一般是由泵轮、定叶轮、涡轮以及锁止离合器组成的。
锁止离合器的作用是当车速超过一定速度时，采用锁止离合器将发动机与变速机构直接连接，这样可以减少燃油消耗。
液力变矩器的作用是将发动机的动力输出传递到变速机构。
它里面充满了传动油，当与动力输入轴相连接的泵轮转动时，它会通过传动油带动与输出轴相连的涡轮一起转动，从而将发动机动力传递出去。
其原理就像一把插电的风扇能够带动一把不插电的风扇的叶片转动一样。
AT自动变速箱每个档位都由一组离合片控制，从而实现变速功能。
现在的AT自动变速箱采用电磁阀对离合片进行控制，使得系统更简单，可靠性更好。
AT自动变速箱的传动齿轮和手动变速箱的传动齿轮并不相同。
AT自动变速箱采用的是行星齿轮组实现扭矩的转换。
AT自动变速箱的换挡控制方式如上图所示。
变速箱控制电脑通过电信号控制电磁阀的动作，从而改变变速箱油在阀体油道的走向。
当作用在多片式离合片上的油压达到致动压力时，多片式离合片接合从而促使相应的行星齿轮组输出动力。
行星齿轮组包括行星架、齿圈以及太阳轮。
当上面提到的三个部件中的一个被固定后，动力便会在其他两个部件之间传递。
如果还是不理解，可以参看以下视频● CVT自动变速箱的结构及工作原理：CVT无级变速箱的主要部件是两个滑轮和一条金属带，金属带套在两个滑轮上。
图解汽车（7）3种自动变速箱结构解析【太平洋汽车网技术频道】众所周知，汽车变速箱可以分为自动变速箱和手动变速箱。
但并不是所有的人都能够完整地说出自动变速箱的种类以及各种类自动变速箱究竟在运作原理上有什么不同。
本期的图解汽车，我们将要来剖析一下AT、CVT、DSG这三种自动变速箱的运作原理。
● AT自动变速箱的结构及工作原理：
现在自动变速箱一般都是液力变矩器式自动变速箱，也就是俗称的“AT”自动变速箱。
它主要由两大部分构成：1、和发动机飞轮连接的液力变矩器。
2、紧跟在液力变矩器后方的变速机构。
液力变矩器一般是由泵轮、定叶轮、涡轮以及锁止离合器组成的。
锁止离合器的作用是当车速超过一定速度时，采用锁止离合器将发动机与变速机构直接连接，这样可以减少燃油消耗。
液力变矩器的作用是将发动机的动力输出传递到变速机构。
它里面充满了传动油，当与动力输入轴相连接的泵轮转动时，它会通过传动油带动与输出轴相连的涡轮一起转动，从而将发动机动力传递出去。
其原理就像一把插电的风扇能够带动一把不插电的风扇的叶片转动一样。
AT自动变速箱每个档位都由一组离合片控制，从而实现变速功能。
现在的AT自动变速箱采用电磁阀对离合片进行控制，使得系统更简单，可靠性更好。
AT自动变速箱的传动齿轮和手动变速箱的传动齿轮并不相同。
AT自动变速箱采用的是行星齿轮组实现扭矩的转换。
AT自动变速箱的换挡控制方式如上图所示。
变速箱控制电脑通过电信号控制电磁阀的动作，从而改变变速箱油在阀体油道的走向。
当作用在多片式离合片上的油压达到致动压力时，多片式离合片接合从而促使相应的行星齿轮组输出动力。
行星齿轮组包括行星架、齿圈以及太阳轮。
当上面提到的三个部件中的一个被固定后，动力便会在其他两个部件之间传递。
如果还是不理解，可以参看以下视频。
● CVT自动变速箱的结构及工作原理：
CVT无级变速箱的主要部件是两个滑轮和一条金属带，金属带套在两个滑轮上。
滑轮由两块轮盘组成，这两片轮盘中间的凹槽形成一个V形，其中一边的轮盘由液压控制机构控制，可以视不同的发动机转速，进行分开与拉近的动作，V 形凹槽也随之变宽或变窄，将金属带升高或降低，从而改变金属带与滑轮接触的直径，相当于齿轮变速中切换不同直径的齿轮。
两个滑轮呈反向调节，即其中一个带轮凹槽逐渐变宽时，另一个带轮凹槽就会逐渐变窄，从而迅速加大传动比的变化。
当汽车慢速行驶时，可以令主动滑轮的凹槽宽度大于被动滑轮凹槽，主动滑轮的金属带圆周半径小于被动滑轮的金属带圆周半径，即小圆带大圆，因此能传递较大的转矩；当汽车逐渐转为高速时，主动滑轮的一边轮盘向内靠拢，凹槽宽度变小迫使金属带升起，直至最高顶端，而被动滑轮的一边轮盘刚好相反，向外移动拉大凹槽宽度迫使金属带降下，即主动滑轮金属带的圆周半径大于被动滑轮金属带的圆周半径，变成大圆带小圆，因此能保证汽车高速行驶时的速度要求，
● DSG自动变速箱的结构及工作原理：
手动挡汽车在换挡时，离合器在分离和接合之间存在动力传递暂时中断的现象。
这对于一般的民用车影响不大，但对于争分夺秒的赛车来说，会极大地影响成绩。
双离合变速箱能够消除换挡时动力传递的中断现象，缩短换挡时间，同时换挡更加平顺。
上图是一个大众6速DSG双离合变速箱的工作原理图。
两个离合器与变速箱装配在同一机构内，其中一个离合器（1）负责挂1、3、5和倒挡；另一个离合器（2）负责挂2、4、6挡。
当驾驶员挂上1挡起步时，换挡拨叉同时挂上1挡和2挡，但离合器1结合，离合器2分离，动力通过1挡的齿轮输出动力，2挡齿轮空转。
当驾驶员换到2挡时，换挡拨叉同时挂上2挡和3挡，离合器1分离的同时离合器2结合，动力通过2挡齿轮输出，3挡齿轮空转。
其余各档位的切换方式均与此类似。
这样就解决了换挡过程中动力传输中断的问题。
上图是一个大众7速DSG双离合变速箱的工作原理图，其工作原理与6速类似。
离合器1负责控制1、3、5、7挡；离合器2负责控制2、4、6和倒档。
如果大家还是没弄懂双离合变速箱的原理，大家可以看看上面这个大众6速DSG双离合变速箱的原理简图。
这个简图非常清晰地说明了双离合变速箱的传动原理。
下面是一个关于双离合变速箱工作原理的视频。
