PKPM建模基础梁的问题

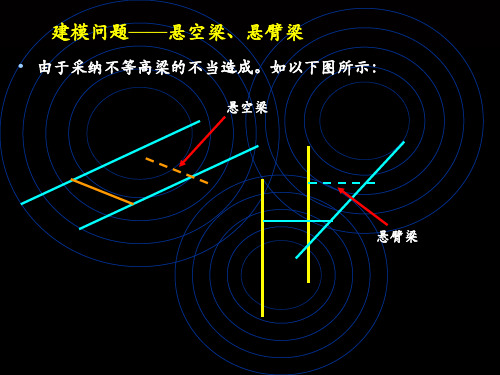

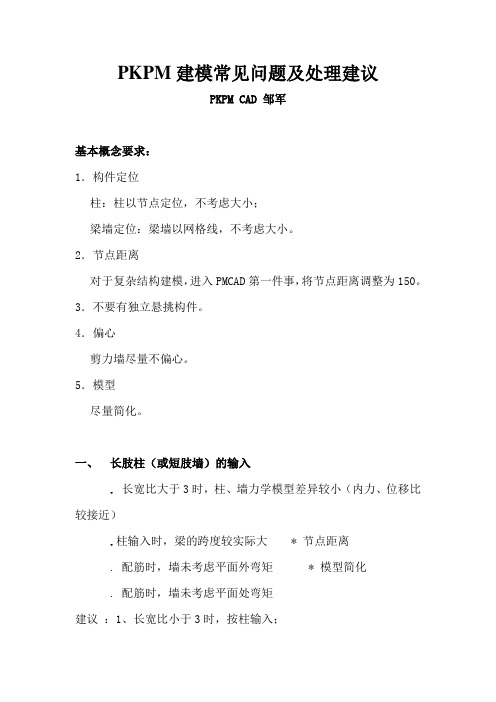

PKPM建模常见问题及处理建议PKPM CAD 邹军基本概念要求：1．构件定位柱：柱以节点定位，不考虑大小；梁墙定位：梁墙以网格线，不考虑大小。

2．节点距离对于复杂结构建模，进入PMCAD第一件事，将节点距离调整为150。

3．不要有独立悬挑构件。

4．偏心剪力墙尽量不偏心。

5．模型尽量简化。

一、长肢柱（或短肢墙）的输入.长宽比大于3时，柱、墙力学模型差异较小（内力、位移比较接近）.柱输入时，梁的跨度较实际大 * 节点距离. 配筋时，墙未考虑平面外弯矩 * 模型简化. 配筋时，墙未考虑平面处弯矩建议：1、长宽比小于3时，按柱输入；2、平面外受力较大时，尽量按柱输入；3、长宽比大于5时，按墙输入。

4、长宽比在3～5时，可根椐实际情况灵活掌握。

二、连梁（洞口）普通梁的输入.跨高比2—4梁受力差异较小建议：跨高比小于2，应按洞口输入；大于5，按梁输入。

三、一根转换梁上两道剪力墙建议：将梁分成二根，梁间加刚梁连接。

四、偏心问题原则：剪力墙尽量不偏心1、柱可以任意偏心输入，程序自动以柱形心为坐标点（结果无影响）2、梁偏心超出柱范围时，应加网络线直接输入。

程序不允许梁偏心过相邻节点，结果有影响。

3、梁上墙偏心：梁柱扭弯未能考虑；应处理：加钢臂。

五、圆弧梁处理* PMCAD处理楼面荷载时，由两点直线代替圆弧，荷载将减少；* 处理: 在圆弧上多加上几个节点。

六、斜坡输入* 用上节点高 * 荷载按投影计算* 输斜梁 * 风荷载未考虑斜坡部分* 输斜柱七、主、次梁输入问题区别：次梁不参与整体计算建议：在容量许可情况下，所有梁在交互输入中输入，即均按主梁输入。

八、基础梁输入问题（非地基梁）基础梁可以作为一层，在上部结构中输入。

* 地下室层数应为1九、不等高基础* 分层输入* 输入地下室层十、楼面洞口输入1、PMCAD次梁楼板中开洞，自动扣洞口荷载。

2、将板厚设为0，板上荷载不扣。

十一、错层（跃层）输入* 增加层数* 注意柱计算长度* 注意节点水平位移十二、多塔输入.按层输入 . SATWE分塔.SATWE调各塔参数（层高，强度等）.分塔原则：主要考虑风荷载、输出格式* 其他计算结果不变分塔时，不能将一个构件同时分给两个塔十三、连体输入.按层输入 . SATWE分塔 .SATWE调整.PMAP整体计算连接部分薄弱时应为弹性板，对称结构连接受力简单，复杂时受力较大。

PKPM多层框架基础梁建模的几点看法RSS 打印复制链接大中小发布时间：2011-07-02 15:00:56一、框架计算简图无地下室的钢筋混凝土多层框架房屋，独立基础埋埋置较深，在-0.05左右设有基础拉梁时，应拉梁按层1输入。

以某学生宿舍为例，该项目为3层钢筋混凝土框架结构，丙类建筑，建筑场地为Ⅱ类；层高3.3m，基础埋深4.0m，基础高度0.8m，室内外高差0.45m。

根据《抗震规范》第6.1.2条，在8 度地震区该工程框架房屋的抗震等级为二级。

设计者按3层框架房屋计算，首层层高取3.35m，即假定框架房屋嵌固在-0.05m处的基础拉梁顶面；基础拉梁的断面和配筋按构造设计；基础按中心受压计算。

显然，选取样的计算生产力简图是不妥当的。

因为，第一，按构造设计拉梁的断面和配筋无法平衡柱脚弯矩；第二，《混凝土结构设计规范》（GB50010－2002）（以下简称《混凝土规范》第7.3.11条规定，框架结构底层柱的高度应取基础顶面至首层楼盖顶面的高度。

工程设计经验表明，这样的框架结构宜按4层进行整体分析计算，即将基础拉梁层按层1输入，拉梁上如作用有荷载，应将荷载一并输入。

这样，计算简图的首层层高为H1＝4-0.8-0.05=3.15m，层2层高为3.35m，层3、4层高为3.3m。

根据《抗震规范》第6.2.3条规定，框架柱底层柱脚弯矩设计应行乘以增大系数1.25。

当设拉梁层时，一般情况下，要比较底层柱的配筋是由基础顶面处的截面控制还是由基础拉梁处的截面控制。

考虑到地基土的约束作用，对这样的计算简图，在电算程序总信息输入中，可填写地下室层数为1，并复算一次，按两次计算结果的包络图进行框架结构底层柱的设计的配筋。

二、基础拉梁层的计算模型不符合实际情况基础拉梁层无楼板，用TAT或SATWE等电算程序进行框架整体计算时，楼板厚度应取零，并定义弹性结点，用总刚分板的方法进行分析计算。

有时虽然定义楼板厚度为零，也定义弹性结点，但未采用总刚分析，程序分析时仍然会自动按刚性楼面假定进行计算，与实际情况不符。

PKPM工程造价软件常见问题及解决方法一、建筑模型部分（一）选择定额1、客户拷贝工程文件夹到其他电脑上经常会丢失自定义定额和做法，这是为什么？如果不想丢失，都有哪些方法？需描述具体的操作步骤。

*这是因为客户在将工程文件夹拷贝到其他电脑再次打开时，程序会提示是否删除旧数据，客户如果选择“是”，那么原先定义的定额和做法都将被覆盖，如果不想丢失，可以点击“否”，或者建议客户在开始新建一个工程选择算量规则的时候使用“定额库复制到当前目录功能”。

该功能的具体操作如下：2、客户经常会将默认的计算规则进行相应的调整，如何恢复默认的计算规则，且使用该功能时需要注意哪些问题？*可以使用选择定额对话框中的“恢复默认值”，在使用该功能时，需要注意的有两点：第一，恢复默认计算规则实际是在第一次使用该功能时，复制一个当前设置的算量规则作为默认规则库，这样就必须保证第一次使用时设置的算量规则符合用户的科技实力打造品牌魅力要求；该步骤应由技术人员完成；第二，因为当地定额规定的算量规则有可能与有些客户要求的规则不一致，所以技术人员必须先完成该部分用户的计算规则设置，接着完成默认库的建立，最后交予用户使用，这样才能避免由用户自己完成该操作出现的错误问题。

3、如果要用别的地区的算量规则怎么办？*标准操作是在当地市场部取得后拷贝到预算软件里的算量规则文件夹下，有利于用户的查找和更换。

4、重装程序后打开工程提示定额库不存在是什么原因？*定额库的路径发生了变化，重新选择定额的路径即可，选择后提示是否删除旧数据，需要选择“否”。

（二）轴线输入1、在正交轴网里，选择了“输轴号”，但是画出来之后没有轴线？*点击“轴线显示”即可2、轴网是否能自动标号？答在建立轴网时在“输轴号”框中打勾，同时把起始轴号信息给上就可以了。

科技实力打造品牌魅力3、带角度的斜线怎么输入？*用两点直线命令，在命令行输入长度（mm）< 角度4、椭圆怎么输入？*选中椭圆命令选好圆心，在命令行输入长半轴短半轴旋转角精度。

浅谈PK PM软件在结构设计中的几点问题张玲(上海浦升规划建筑设计有限公司，上海市201400)应用科技脯喜】在应用PI<PM进彳5-结构设计时，存在着种种问题，本文对常见的几种问题进行简要分析，并提出对策，工程师应该合理处理出现的问题，使结构设计晃加合理。

提高建筑物质量。

哄键词】PK P M；结构设计；问题随着计算机技术以及相关软件开发技术的迅速发展，计算机以应用到各个领域，尤其是在建筑业中，计算机辅助设计日臻完善，这给结构工程师带来了巨大的便利，P K PM系列软件的出现，给结构设计带来了革命性的变革，但是，在实际应用中，PK PM还是存在些问题，本文对可能出现的问题结合实际工程进行简要探讨和分析，期望能对今后的谲十工作带来帮助。

1合理假定楼板刚度对于大部分工程而言，楼板的形状都为规则的多边形，都可以假设楼板为平面内刚度无限大、平面外的目憧为零的刚性楼板。

但是对于某些形状复杂的楼板，则应该采用楼板平面内的实际刚度和平面刚度为琴的弹性膜假定，比如：大开洞的楼板和局部变窄形成薄弱连接部位的楼板，这些楼板的特点就是平面内刚度有较大的削弱，而且不均匀，楼板平面内的变形会使楼层抗侧力刚度较小的构件位移和内力加大。

在PK P M系列中的S芦mⅣE等结构设计软件中定义的弹性楼板一般是指采用弹性楼板6、弹性楼板3及弹性膜假定时的楼板。

因此，在实际工程中的弹性楼板选择上应该根据不同情况而采用适合的弹性楼板。

对框架结构、剪力墙结构、框架剪力墙结构、框架核，淌结构等复杂形状楼板。

不应采用弹性楼板6和弹性楼板3，只能采用弹性膜。

因为弹性楼板6是针对板柱结构和板柱抗震墙结构提出的，是采用壳单元真实地计算楼板的平面内刚度和平面外刚度，所以采用弹性楼板6会使梁的配筋偏少，而且不安全。

另外，弹性偻板3则剁I呈定楼板平面内无限刚度，楼板平面外的刚度按照楼板的真实情况用中厚板弯曲单元计算，是针对带厚板转换层结构的转换厚板提出的，所以在进行结构整体计算需要定义弹性楼板时不要选错7弹性楼板的计算模型，以便得到更加准确的结果。

框架输PKPM时，拉梁（基础梁）如何设置框架结构在结构设计输PKPM时，拉梁（基础梁）如何设置？是增设一层标准层？还是单计算传到柱节点上集中荷载，再手算基础梁呢？基础拉梁与基础梁-1001：拉梁的计算方法有两种：1、取拉梁所拉结的柱子中轴力较大者的1／10，作为拉梁轴心受拉的拉力或轴心受压的压力，进行承载力计算。

按此法计算时，柱基础按偏心受压考虑。

基础土质较好，用此法较节约。

2、以拉梁平衡柱底弯矩，柱基础按中心受压考虑。

拉梁正弯矩钢筋全部拉通，负弯矩筋有1／2拉通。

此时梁的截面高度宜取下面的取值较高者。

推荐：关于多层框架基础拉梁的几点看法一、框架计算简图无地下室的钢筋混凝土多层框架房屋，独立基础埋埋置较深，在-0.05左右设有基础拉梁时，应拉梁按层1输入。

以某学生宿舍为例，该项目为3层钢筋混凝土框架结构，丙类建筑，建筑场地为Ⅱ类；层高3.3m，基础埋深4.0m，基础高度0.8m，室内外高差0.45m。

根据《抗震规范》第6.1.2条，在8度地震区该工程框架房屋的抗震等级为二级。

设计者按3层框架房屋计算，首层层高取3.35m，即假定框架房屋嵌固在-0.05m处的基础拉梁顶面；基础拉梁的断面和配筋按构造设计；基础按中心受压计算。

显然，选取这样的计算生产力简图是不妥当的。

因为，第一，按构造设计拉梁的断面和配筋无法平衡柱脚弯矩；第二，《混凝土结构设计规范》（GB50010－2002）（以下简称《混凝土规范》第7.3.11条规定，框架结构底层柱的高度应取基础顶面至首层楼盖顶面的高度。

工程设计经验表明，这样的框架结构宜按4层进行整体分析计算，即将基础拉梁层按层1输入，拉梁上如作用有荷载，应将荷载一并输入。

这样，计算简图的首层层高为H1＝4-0.8-0.05=3.15m，层2层高为3.35m，层3、4层高为3.3m。

根据《抗震规范》第6.2.3条规定，框架柱底层柱脚弯矩设计应行乘以增大系数1.25。

当设拉梁层时，一般情况下，要比较底层柱的配筋是由基础顶面处的截面控制还是由基础拉梁处的截面控制。

1、地下室梁太多，超出PMCAD处理能力，怎么解决？答：PMCAD中杆件数量。

如某一标准层超过8000根梁，此时可能无法布置上新的梁。

可将两端支撑在主框梁上的梁使用“次梁布置”命令，次梁的内力计算在SATWE的第三项“PM次梁内力与配筋计算”中完成。

往往超限的都是地下室结构，也可分为两部分分别计算。

2、SATWE中可否查看屈服强度系数？答：7度及以上规则矩形柱子的框架结构，可自动按规范的简化弹塑性算法，求大震下的楼层弹塑性位移角。

结果在SATWE结果文本文件第8项薄弱层验算结果SAT-K.OUT中查看。

3、SATWE中“地震信息”参数可设置斜交抗侧力附加地震数，设置后对楼层刚度比有无影响？答：无影响。

目前程序增加该角度的单独构件地震力计算，并参与内力组合及配筋，对其他计算无影响。

4、JCCAD中桩筏有限元计算“荷载选择”参数中有时出现“直接计算”，是什么意思？答：是因为用户在基础人机交互输入中，定义了附加线荷载或点荷载，“直接计算”就是程序只使用该荷载进行筏板计算，而不读取上部的SATWE等荷载。

5、使用10年新SATWE计算，同一标准层对应的多个自然层，层高一样，但计算后WMASS.out中各层偏心率略有差别，什么原因？答：是因为各层剪力墙网格划分不一致导致的。

虽然为同一标准层，新SATWE 对各层网格划分可能略有差别。

6、基础CAD人机交互输入中显示的红色轴网，标高始终对应PMCAD中楼层组装的0.000。

输入基础标高时，要注意与上部楼层组装标高保持对应。

如PMCAD中有2层地下室，—2层楼层组装底标高为—6m，此时如筏板厚1m，则基础中应输入筏板底标高—7m。

另外，如基础程序中输入地下水位标高—0.5m，则表示地下水位最高处距离0.000还有半米的距离。

7、PMCAD中“画结构平面图”楼板计算，板的同一板边（如上边），设置了固定和铰接两种不同边界，则无法计算挠度，如何处理？答：目前以下四种板无法计算挠度：1、非矩形板 2、矩形板，但某边界上边界条件不唯一3、选用塑性算法4、有人防荷载板；第一种非矩形板可近似按矩形板计算挠度，方法是将楼板计算参数中“近似按矩形计算时面积相对误差”改大，默认为0.15。

PKPM技术问答精选摘要:1.找不到设缝连梁的建模和连梁设置的地方答：SATWE→接PM 生成SATWE数据→补充输入及SATWE数据生成→特殊构件补充定义→特殊梁→单缝连梁。

2.钢框架建模时地梁和短柱部分可以另建一个标准层计算吗？答：可以分开建模并计算，当然混凝土短柱参与和不...1.找不到设缝连梁的建模和连梁设置的地方答：SATWE→接PM生成SATWE数据→补充输入及SATWE数据生成→特殊构件补充定义→特殊梁→单缝连梁。

2.钢框架建模时地梁和短柱部分可以另建一个标准层计算吗？答：可以分开建模并计算，当然混凝土短柱参与和不参与计算的结果肯定是不一样的。

如果基础拉梁参与结构整体计算，我们考察的主要是基础拉梁的配筋。

3.数据检查时出现梁上加有非适当约束？答：可能是由于支座设置有问题，可以在每层中使用清除支座，然后重新退出PM，数检计算应该就没问题了。

4.钢结构建模参数设置里没有质量等级选项？答：程序默认为B，计算的时候都是构件应力计算，板件的强度等级与ABCD等级无关，只与钢材牌号有关，质量等级要求只是对于适应场合的应用问题。

5.关于打断后构件的信息？记得PKPM说新的版本打断构件后，构件的荷载以及其他信息不会像以前丢失，以前用的也的确是这样。

但今天用了一下，发现又回到以前了答：直接加直线打断没有问题，但是镜像过去的直线与原构件打断后会出问题。

已经改善，下次的补丁会加入此改进。

6.PMCAD柱好像只能修改底标高答：柱顶的标高一般是随节点的标高，也就是说你建的标准层上的节点都是与层高度一致的。

如果是比层高低或高的话，网格生成里面有上节点高命令，一般是用此命令来调整上节点高属性。

7.钢结构三维模型输入中有无跟PMCAD一样增加快捷菜单？答：应该是指右侧的竖向工具条吧。

您的建议很实用，我们下一版本会在程序中加上。

8.一个关于屋面支撑输入的问题？结构是混凝土柱子钢屋面梁，屋面水平支撑，是应该按梁输入呢还是按斜撑输入，两个输入后算的结果对于柱子的配筋和位移不一样，感觉按斜撑输入对柱子没影响，不知道为什么。
