高规、混规、抗规关于剪力墙的要求

剪力墙规范剪力墙规范是指在建筑设计和施工中，对剪力墙的设计和施工进行规范化的要求和指导。

剪力墙是建筑结构中常用的一种结构形式，用于抵抗水平力的作用，保证建筑物的稳定性和安全性。

下面是剪力墙规范的一些基本内容。

1. 设计要求：（1）剪力墙应满足建筑结构的稳定性和承载力要求。

（2）剪力墙应设置在建筑结构的重要部位，如起重设备支座、一层的柱子等。

（3）剪力墙应有足够的强度和刚度，能够抵抗地震和风力的作用。

2. 材料要求：（1）剪力墙应使用混凝土或钢筋混凝土制作。

（2）混凝土应符合国家标准，具有足够的强度和耐久性。

（3）钢筋应符合国家标准，具有足够的强度和韧性。

3. 结构设计：（1）剪力墙的厚度、高度和位置应根据结构设计要求确定，确保其强度和稳定性。

（2）剪力墙应设置纵向和横向的钢筋，以增加其抗震和承载力。

（3）剪力墙的开洞应符合建筑设计要求，剪力墙的周边应设置加强措施。

4. 施工要求：（1）剪力墙的施工应符合相关的施工工艺和安全规范。

（2）混凝土浇筑时，应采取振捣和充实的措施，确保混凝土浆体的质量。

（3）钢筋的安装应符合设计要求和施工图纸，钢筋的连接应采用焊接或扣压方式。

5.验收标准：（1）剪力墙的强度和稳定性应经过结构验收和安全鉴定。

（2）剪力墙的厚度和开洞要求应符合设计要求。

（3）剪力墙的质量和施工工艺应符合相关的验收标准。

总之，剪力墙规范的制定是为了保证建筑结构的稳定性和安全性，提高剪力墙的抗震和承载能力。

剪力墙的设计和施工应符合相关的要求和标准，确保建筑物能够在地震和风力的作用下保持稳定。

抗规、高规、砼规对约束边缘构件设计的要求砼规即《混凝土结构设计规范》、抗规即《建筑抗震设计规范》和高规即《高层建筑混凝土技术规程》一、共同点：1、都要求一、二级抗震设计的剪力墙底部加强部位及其上一层的墙肢端部设置约束边缘构件；一、二级抗震设计剪力墙的其它部位以及三、四级抗震设计和非抗震设计的剪力墙肢端部均应设置构造边缘构件。

2、约束边缘沿墙肢的长度任何情况下不少于450㎜和1.5倍墙厚。

当有端柱、翼墙或转角墙时，尚不应小于翼墙厚度或端柱沿墙肢方向截面高度加300㎜；同时应满足下表要求：3、三规的轴压比取值相同：Hw为墙肢长度剪力墙设置构造边缘构件的最大轴压比5、约束边缘构件阴影面积体积配筋率一、二级抗震分别不小于为1.2%和1.0%。

4、约束边缘构件阴影部分的箍筋一、二级抗震设计时箍筋直径均不应小于8㎜、箍筋间距分别不应大于100㎜和150㎜。

这是三规中一致的。

配箍特征值λν都为0.2。

二、不同点：1、约束边缘构件阴影面积体积配筋率一级抗震为1.2%，二级抗震为1%，但对纵向钢筋最小配筋量《高层建筑混凝土技术规程》高于其它两个规范。

“高规”要求一、二级抗震设计时约束边缘构件纵向钢筋分别不应小于6φ16和6φ14。

而“抗规”和混规要求一、二级抗震设计时约束边缘构件纵向钢筋分别不应小于6φ14和6φ12。

我的理解是：如果是高层建筑结构必须满足“高规”的要求，如果是多层建筑可以按“混规”执行。

不能打擦边球。

我亲自做过一个项目，29层，短肢剪力墙结构，二级抗震，底部加强部位约束构件的配筋都是φ12。

这是严重违规的,至少6φ14。

2、“混规”对三级、四级抗震底部加强部位及其它部位的纵向钢筋、箍筋、拉筋的最小值都作了明确规定，而其它“二规”则语焉不详。

3、“混规” 11．7．14第4条要求框架-核心筒结构的核心筒、筒中筒结构的内筒，一、二级抗震等级筒体角部的边缘构件应按下列要求加强：底部加强部位，约束边缘构件沿墙肢的长度应取墙肢截面高度的1/4，且约束边缘构件范围内应全部采用箍筋；底部加强部位以上的全高范围内的转角墙宜设置约束边缘构件，约束边缘构件沿墙肢的长度仍按墙肢截面高度的1/4。

剪⼒墙相关条⽂剪⼒墙结构条⽂《⾼规》《抗规》⼀，剪⼒墙的最⼤适⽤⾼度和抗震等级《⾼规》表3.3.1-1（适⽤⾼度），表3.3.2（最⼤⾼宽⽐），表3.9.3（抗震等级）⼆，剪⼒墙设置《⾼规》7.1.1及条⽂说明，抗规6.1.9。

三，洞⼝布置《⾼规》7.1.2及条⽂说明，《抗规》6.1.9及条⽂说明。

四，梁的布置（剪⼒墙与平⾯外梁刚接时墙的配置）《⾼规》7.1.6及条⽂说明。

五，设置端柱与翼墙《抗规》6.1.9-1（宜设置端柱）《抗规》6.2.13及条⽂说明。

（翼墙的有效长度）《砼规》第9.4.3条规定剪⼒墙的翼缘计算宽度。

计算“强剪弱弯”实配钢筋的弯矩时计⼊两侧翼墙内纵向钢筋的翼缘范围。

六，开洞⼝的剪⼒墙的分类由于墙断开有洞⼝，所以剪⼒墙实际是⼀开有洞⼝的悬臂构件，他的受⼒情况将随洞⼝的⼤⼩，形状和位置的不同⽽变化。

洞⼝系数ρ=墙⾯洞⼝⾯积/墙⾯不计洞⼝的总⾯积X100%1）整体墙凡墙⾯不开洞或开洞⾯积较⼩（通常规定洞⼝系数⼩于15%），且孔洞间净距及洞边⾄墙边净距⼤于洞⼝长边尺⼨时，可以忽略洞⼝的影响，作为整体墙来考虑。

2）⼩开⼝整体墙当洞⼝较⼤（洞⼝系数在15%~30%之间）3）双肢剪⼒墙如果洞⼝⾯积更⼤（洞⼝系数在30%~50%之间）4）壁式框架当洞⼝尺⼨甚⼤（洞⼝系数⼤于50%时）七，延性剪⼒墙的分类（柱形墙肢，短肢剪⼒墙，⼀般剪⼒墙）悬臂实体剪⼒墙根据墙肢截⾯⾼度与厚度之⽐的不同可分为柱形墙肢，短肢剪⼒墙和⼀般剪⼒墙。

柱形墙肢《⾼规》7.1.7及条⽂说明，《砼规》9.4.1及条⽂说明，《抗规》6.4.6短肢剪⼒墙《⾼规》7.1.8注1，及条⽂说明。

《⾼规》7.7.2。

⼋，底部加强区《⾼规》7.1.4，《砼规》11.1.5，《抗规》6,1,10，各⾃条⽂说明说明了设置“剪⼒墙底部加强部位”的原因。

九，轴压⽐剪⼒墙的轴压⽐分两段设置1）普通剪⼒墙的轴压⽐控制2）底部加强区剪⼒墙的轴压⽐控制确定是否要设置约束边缘构件N=1.2X（恒载标准值+活载标准值X组合系数）《抗规》要求）置约束边缘构件还是构造边缘构件。

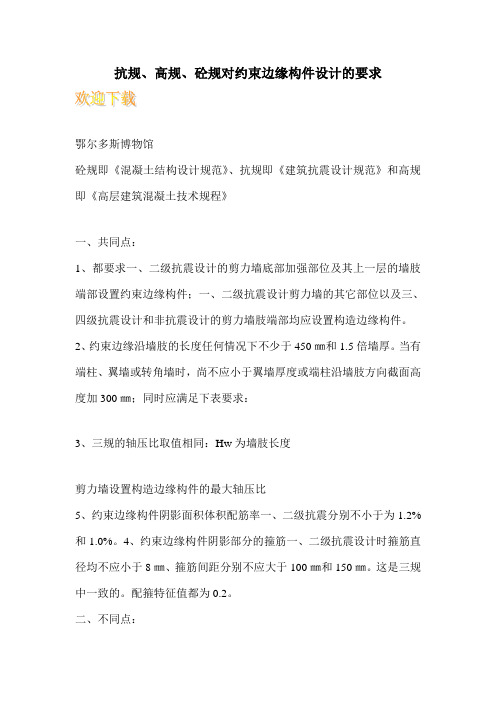

抗规、高规、砼规对约束边缘构件设计的要求
鄂尔多斯博物馆
砼规即《混凝土结构设计规范》、抗规即《建筑抗震设计规范》和高规即《高层建筑混凝土技术规程》
一、共同点：
1、都要求一、二级抗震设计的剪力墙底部加强部位及其上一层的墙肢端部设置约束边缘构件；一、二级抗震设计剪力墙的其它部位以及三、四级抗震设计和非抗震设计的剪力墙肢端部均应设置构造边缘构件。

2、约束边缘沿墙肢的长度任何情况下不少于450㎜和1.5倍墙厚。

当有端柱、翼墙或转角墙时，尚不应小于翼墙厚度或端柱沿墙肢方向截面高度加300㎜；同时应满足下表要求：
3、三规的轴压比取值相同：Hw为墙肢长度
剪力墙设置构造边缘构件的最大轴压比
5、约束边缘构件阴影面积体积配筋率一、二级抗震分别不小于为1.2%和1.0%。

4、约束边缘构件阴影部分的箍筋一、二级抗震设计时箍筋直径均不应小于8㎜、箍筋间距分别不应大于100㎜和150㎜。

这是三规中一致的。

配箍特征值都为0.2。

二、不同点：。

剪⼒墙结构设计要点（新规范6、7度）抗震设防烈度6、7度地区A级⾼度剪⼒墙结构设计要点⼀、整体规定◆A级⾼度⼄类、丙类⾼层建筑的剪⼒墙结构最⼤适⽤⾼度：◇全部落地剪⼒墙——6度、7度抗震时，分别为140、120m◇部分框⽀剪⼒墙——6度、7度抗震时，分别为120、100m◇A级⾼度甲类⾼层建筑的剪⼒墙结构最⼤适⽤⾼度：6度、7度抗震时，将本地区设防烈度提⾼⼀级后，应符合上述要求（说明：房屋⾼度指室外地⾯⾄主要屋⾯⾼度，不包括局部突出屋⾯的电梯机房、⽔箱、构架等⾼度）◆结构的最⼤⾼宽⽐；◇6和7度抗震时，分别为6、5◆质量与刚度分布明显不对称、不均匀的结构，应计算双向⽔平地震作⽤下的扭转影响；◇其他情况，应计算单向⽔平地震作⽤的扭转影响◆考虑⾮承重墙的刚度影响，结构⾃振周期折减系数取值0.9～1.0◆平⾯规则检查，需满⾜：◇形状：平⾯长度不宜过长（图1），L/B宜符合表3.4.3的要求；平⾯突出部分的长度l 不宜过⼤、宽度b不宜过⼩(图1)，l/B max、l/b宜符合表1的要求；建筑平⾯不宜采⽤⾓部重叠或细腰形平⾯布置。

（图2）图1 建筑平⾯⽰意表1 平⾯尺⼨及突出部位尺⼨的⽐值限值设防烈度L/B l/B max l/b6、7度8、9度≤6.O≤5.O≤0.35≤0.30≤2.O≤1.5图2 ⾓部重叠和细腰形平⾯⽰意◇扭转：1、在考虑偶然偏⼼影响的规定⽔平地震⼒作⽤下，楼层竖向构件最⼤的⽔平位移和层间位移，A级⾼度⾼层建筑不宜⼤于该楼层平均值的1.2倍，不应⼤于该楼层平均值的1.5倍；《⾼规》第10章所指的复杂⾼层建筑不宜⼤于该楼层平均值的1.2倍，不应⼤于该楼层平均值的1.4倍。

注：当楼层的最⼤层间位移⾓不⼤于0.4/1000时，该楼层竖向构件的最⼤⽔平位移和层间位移与该楼层平均值的⽐值可适当放松，但不应⼤于1.6。

2、结构扭转为主的第⼀⾃振周期T t与平动为主的第⼀⾃振周期T1之⽐，A级⾼度⾼层建筑不应⼤于0.9，《⾼规》第10章所指的复杂⾼层建筑不应⼤于0.85。

1.开洞剪力墙在水平荷载下的受力特点1)独立剪力墙肢不开洞、开小洞;2)连肢剪力墙(开大洞);3)规则开洞和不规则开洞(错洞墙和叠合错洞墙);4)强连梁、弱连梁。

2.关于短肢剪力墙较多的剪力墙结构的界定1)高规规定;2)广东补充高规规定;3)北京细则规定7.1.6 当剪力墙或核心筒墙肢与其平面外相交的楼面梁刚接时,可沿楼面梁轴线方向设置与梁相连的剪力墙、扶壁柱或在墙内设置暗柱,并应符合下列规定(第1、2、3、款略):4 应通过计算确定暗柱或扶壁柱的竖向钢筋(或型钢),纵向钢筋的总配筋率不宜小于表7.1.6的规定。

5.梁水平钢筋在墙(扶壁柱)内的锚固。

6.暗柱、扶壁柱箍筋配置要求。

增加暗柱、扶壁柱的竖向钢筋的总配筋率最小要求和箍筋配置要求,并强调楼面梁水平钢筋伸入墙内的锚固要求,钢筋锚固长度应符合《混凝土结构设计规范》有关规定。

7.1.7 当墙肢的截面高度与厚度之比不大于4时,宜按框架柱进行截面设计。

1.取消原条文中小墙肢规定,将4＜hw/bw≤8的剪力墙定为短肢剪力墙,将hw/bw≤4的剪力墙按柱进行截面设计。

2.与混规9.4.1一致,与抗规6.4.6条(不大于3)有区别。

7.1.8 抗震设计时,不应全部采用短肢剪力墙;B级高度及抗震设防烈度为9度A级高度高层建筑,不宜布置短肢剪力墙,不应采用具有较多短肢剪力墙的剪力墙结构。

当采用具有较多短肢剪力墙的剪力墙结构时,应符合下列要求:1.在规定的水平地震作用下,短肢剪力墙承担的底部倾覆力矩不宜大于结构底部总地震倾覆力矩的50%；2.房屋适用高度应比表3.3.2-1规定的剪力墙结构的最大适用高度适当降低,7、8(0.2g)和8(0.3g)度时分别不宜大于100m、80m和60m。

注:1.短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙;2.具有较多短肢剪力墙的剪力墙结构是指在规定的水平地震作用下,短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30%的剪力墙结构。

剪力墙规范剪力墙是建筑中常用的一种结构墙体，具有良好的抗震性能和稳定性。

为了确保剪力墙的施工质量和使用安全，制定了相应的剪力墙规范。

下面就是对剪力墙规范的内容进行详细介绍。

剪力墙规范主要包括以下几个方面的内容。

首先是对剪力墙的基本要求进行规定。

剪力墙的设计、材料选用和施工要符合国家相关的建筑规范和标准。

剪力墙的厚度、高度和墙体间距等要满足设计要求，并且要保证墙体的整体性、稳定性和刚度。

其次是对剪力墙的材料选用进行规定。

剪力墙的主体结构一般采用混凝土墙体，其强度等级要满足设计要求，并且要求采用抗震钢筋进行加固。

剪力墙的砖石材料要选用合格的砖石，并且要符合相关的强度标准。

剪力墙的砂浆要求采用优质的砂浆，以确保墙体的粘结强度和稳定性。

然后是对剪力墙的施工工艺进行规定。

剪力墙的施工要按照设计图纸和工艺要求进行，尤其要注意施工过程中的垂直度、墙体的嵌缝、砖石的粘合等技术要求。

剪力墙的砼浇筑要采用合适的浇注方法，以确保砼的质量和墙体的密实度。

同时还要注意施工现场的安全和环境保护。

最后是对剪力墙验收和使用的规定。

剪力墙施工完毕后要进行验收，验收目的是检查墙体的质量和性能是否符合设计要求，并且要对施工过程中的不合格问题进行整改。

剪力墙的使用要按照设计要求进行，不得随意改动墙体结构，以保证墙体的稳定性和安全性。

剪力墙规范在剪力墙的设计、选材、施工和使用等方面进行了详细的规定和要求，旨在确保剪力墙的质量和使用安全。

施工单位和施工人员要严格按照规范执行，确保剪力墙的施工质量和使用效果。

相关监管部门也应加强对剪力墙的监督和检查，及时发现和整改不合格问题，保障公众的人身和财产安全。

同时，对剪力墙的规范内容也应进行及时更新和完善，以适应新的建筑发展需求。

剪力墙设计中的规范要求与相关标准解读1. 引言剪力墙作为一种重要的结构体系，在建筑设计中起着至关重要的作用。

为确保剪力墙的设计、施工和使用的安全性和可靠性，相关的规范和标准是必不可少的。

在本文档中，我们将介绍剪力墙设计中的规范要求，并对相关的标准进行解读。

这些规范和标准对于设计师、施工方和监理人员都具有重要的指导作用。

2. 规范要求2.1 结构设计规范在剪力墙的结构设计中，设计师需要遵循一系列的规范要求。

以下是一些常见的规范要求：•剪力墙的设计应满足强度、刚度和稳定性的要求。

•剪力墙的厚度应符合规范的要求，以确保其承载能力和稳定性。

•剪力墙的布置和连接方式应符合规范的要求，以确保整体结构的协调性和安全性。

•剪力墙的材料选择应符合规范的要求，以确保其强度和可靠性。

2.2 施工技术规范剪力墙在施工过程中，需要遵循一系列的施工技术规范。

以下是一些常见的施工技术规范：•剪力墙在施工前应进行详细的施工方案设计，并经过相关部门的审核和批准。

•剪力墙的施工应按照设计图纸和规范要求进行，必要时应进行测量和调整。

•剪力墙的施工现场应保持整洁，并按照规范要求进行施工记录和资料的归档。

•剪力墙的施工现场应配备专业的施工队伍，施工人员应具备相应的技术资格和工作经验。

2.3 监理规范剪力墙的监理工作对于确保施工质量和工程安全至关重要。

以下是一些常见的监理规范：•监理人员应对剪力墙的施工质量进行检查和评估，确保其符合设计图纸和规范要求。

•监理人员应定期对剪力墙进行检测和监测，发现问题及时处理，并向相关方面报告。

•监理人员应与设计师和施工方保持密切的沟通和协调，及时解决施工中的问题和疑问。

•监理人员应对剪力墙的验收工作进行组织和指导，确保其达到规范要求。

3. 相关标准解读在剪力墙设计中，还有一些相关的标准需要理解和应用。

以下是一些常见的相关标准解读：•GB50009-2012《建筑结构荷载规范》：该标准规定了建筑结构的设计荷载，对剪力墙的设计荷载提供了基本依据。

剪力墙布置及尺寸确定的基本原则一、剪力墙布置及尺寸确定的基本原则1、结构布置时宜尽量避免短肢剪力墙结构“短肢剪力墙结构”是指含截面高度与厚度之比小于8的短肢剪力墙较多的剪力墙结构体系，《广东省实施<高层建筑混凝土结构技术规程>补充规定》（以下简称《补充规定》）第3.2.4条则定量化地界定为“具有较多短肢剪力墙的剪力墙结构指短肢墙的截面面积占剪力墙总面积50％以上”。

当结构体系属短肢剪力墙结构时，按《高层建筑混凝土结构技术规程》第7.1.2条规定，结构的最大适用高度有所降低，同时需对短肢剪力墙采取加强措施，对实际设计影响较大的有“⋯轴压比，抗震等级为一、二、三级时分别不宜大于0.5、0.6、0.7；对无翼缘或端柱的一字短肢剪力墙，其轴压比限值相应降低0.1”、“⋯其他各层（非底部加强部位）短肢剪力墙的剪力设计值，一、二级抗震等级应分别乘以增大系数1.4和1.2”等，故实际设计时，宜尽量避免采用短肢剪力墙结构体系，以获得较优的经指标，同时也可相对简化设计，且结构也具有更高的可靠度。

但应注意，即使结构不属“具有较多短肢剪力墙的剪力墙结构”，《补充规定》的6.0.3条仍对短肢剪力墙有提高抗震等级、降低轴压比限值和加强构造配筋的要求。

避免剪力墙结构成为短肢剪力墙结构体系的做法为：保证一般剪力墙（截面高度与厚度之比不小于8的非短肢剪力墙）的面积数超过剪力墙总面积的50％，具体操作如下：（1）分别使X向和Y向的一般剪力墙面积均超过相应方向剪力墙总面积的50％；（2）某方向的剪力墙，当截面高度与厚度之比大于8时，按一般剪力墙计算；当长度与厚度之比在5～8之间，或为小于5的独立墙肢，或为小于5的非独立墙肢且与之相连的垂直方向剪力墙截面高宽比也小于5时，按短肢剪力墙计算；当非独立墙肢截面高度与厚度之比小于5且与之相连的垂直方向剪力墙截面高度与厚度之比不小于5时，可将该墙肢看作是属于与之相连的垂直方向剪力墙的翼缘，不按剪力墙计算面积。

高层建筑混凝土剪力墙结构技术规程一、前言高层建筑混凝土剪力墙结构是一种常用的结构形式，用于提高建筑物的抗震性能。

本规程旨在规范高层建筑混凝土剪力墙结构的设计、施工和验收，确保建筑物的安全可靠。

二、设计要求1. 剪力墙应按照地震烈度、建筑物高度、结构形式等要素进行合理的布置和尺寸的确定，保证结构的稳定性和抗震性能。

2. 剪力墙的尺寸应满足混凝土的强度要求以及墙体的承载能力要求。

3. 剪力墙应根据建筑物的功能、使用要求以及地震烈度等要素进行合理的布置和安排，尽可能减少墙体对空间的影响。

4. 剪力墙的墙厚应根据地震烈度、墙体高度、墙体形状、混凝土强度等要素进行合理的确定。

5. 剪力墙与梁、柱等构件的连接应采用可靠的连接方式，保证结构的整体稳定性。

三、材料要求1. 混凝土应符合国家标准，并有相应的检测报告。

2. 钢筋应符合国家标准，并有相应的检测报告。

3. 剪力墙的抗震支撑应采用高强度螺栓连接，连接件应符合国家标准。

四、施工要求1. 剪力墙的施工应按照设计要求进行，确保墙体的尺寸和强度的要求。

2. 混凝土的浇筑应按照设计要求进行，确保混凝土的强度和密实度。

3. 钢筋的安装应按照设计要求进行，确保钢筋的位置和数量的准确。

4. 剪力墙的抗震支撑应采用高强度螺栓连接，连接件应按照设计要求进行安装。

5. 剪力墙的施工应采用专业施工队伍进行，质量应得到保证。

五、验收要求1. 建筑物竣工验收前，应进行结构安全鉴定，确保建筑物的结构安全可靠。

2. 建筑物竣工验收前，应进行结构施工质量检查，确保剪力墙的尺寸、强度和连接的可靠性符合设计要求。

3. 剪力墙的混凝土和钢筋应进行抽检，确保质量符合国家标准。

六、结论高层建筑混凝土剪力墙结构是一种常用的结构形式，用于提高建筑物的抗震性能。

本规程对高层建筑混凝土剪力墙结构的设计、施工和验收进行了规范，确保建筑物的安全可靠。

在实际的工程中应按照本规程进行设计、施工和验收，以确保建筑物的结构安全可靠。
