暗梁应该是指与板（壁）同厚的类似梁的构件，可以肯定的是：“暗梁”不是梁！从计算上看，把“暗梁”当做楼面梁来计算是永远的算不下来的，刚度小，变形大，对板的支撑及约束能力都是非常差的，某些情况下甚至可以忽略不计。

这种“暗梁”一般的是用在板或壁（如水池等）这样的构件上，这种构件的特征是厚度较小，这类构件最容易在开洞的边缘（如板上开洞）或池壁上部（如敞口水池）出现边缘效应引起裂缝，裂缝的特征是靠近洞口（如板上开洞）或顶部（如敞口水池）最宽，往里逐渐减小。

因此，可以在开洞的边缘四周（如板上开洞）或池壁上部四角及施工逢（如敞口水池）处配置几根（一般为四根）较粗的钢筋予以加强，这个部位就是我们所说的“暗梁”！效果是，易碎的薄弱部位含钢率增大了，混凝土的极限拉伸提高，结构抗裂性得到了加强。

因此，为了满足建筑专业的某种要求，把“暗梁”当作楼板支座而划分板格的做法是没有根据的，是错误的。

可以想象，如果这个“暗梁”能满足要求，那么这块板也一定能满足要求而没有必要设置“暗梁”了。

1.独立基础+防水板这种做法主要是单独考虑独立基础的受力，防水板在地下水位较低的时候基本可以按构造配筋，在地下水位较高的时候应该以独立基础周边为支撑点，可以按双向板计算。

另外很重要的一个因素是要在防水底板下设置垫襦，这是保证该种计算模式假设的前提条件，不过我们这边的工程大多都没有做褥垫层.2.筏板就不用说了，整体受力，从受力抗浮上都比较好，施工方便，但此种方案造价最高，因为筏板有个通常最小配筋率0.15%的要求，再者基坑开挖土方量大。

3.无梁楼盖加倒柱帽其实和第一种方案相差不多，主要区别就是防水底板下不设置褥垫层.所以就会形成共同受力，柱帽主要是为了抗冲切。

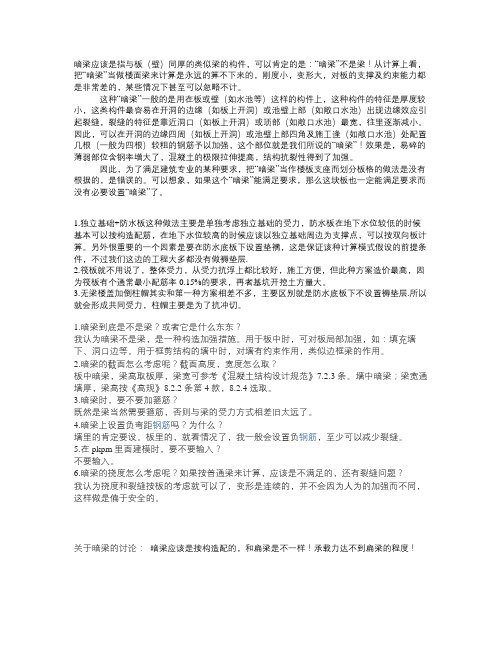

1.暗梁到底是不是梁？或者它是什么东东？我认为暗梁不是梁，是一种构造加强措施。

用于板中时，可对板局部加强，如：填充墙下、洞口边等。

用于框剪结构的墙中时，对墙有约束作用，类似边框梁的作用。

2.暗梁的截面怎么考虑呢？截面高度，宽度怎么取？板中暗梁，梁高取板厚，梁宽可参考《混凝土结构设计规范》7.2.3条。

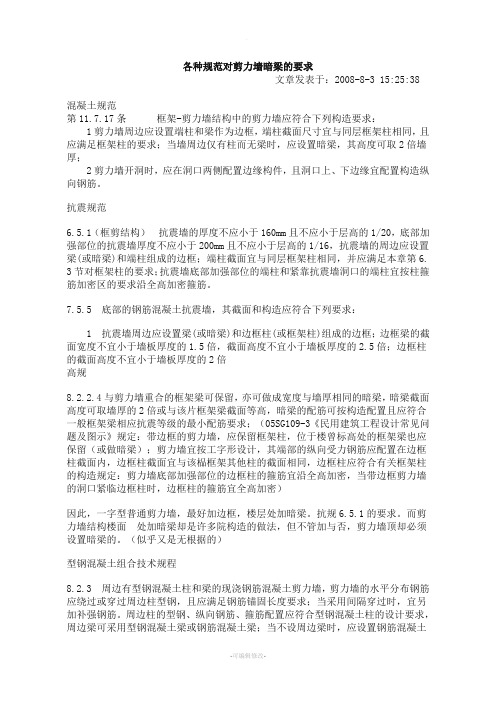

各种规范对剪力墙暗梁的要求文章发表于：2008-8-3 15:25:38 混凝土规范第11.7.17条框架-剪力墙结构中的剪力墙应符合下列构造要求：1剪力墙周边应设置端柱和梁作为边框，端柱截面尺寸宜与同层框架柱相同，且应满足框架柱的要求；当墙周边仅有柱而无梁时，应设置暗梁，其高度可取2倍墙厚；2剪力墙开洞时，应在洞口两侧配置边缘构件，且洞口上、下边缘宜配置构造纵向钢筋。

抗震规范6.5.1（框剪结构）抗震墙的厚度不应小于160mm且不应小于层高的1/20，底部加强部位的抗震墙厚度不应小于200mm且不应小于层高的1/16，抗震墙的周边应设置梁(或暗梁)和端柱组成的边框；端柱截面宜与同层框架柱相同，并应满足本章第6.3节对框架柱的要求；抗震墙底部加强部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密区的要求沿全高加密箍筋。

7.5.5底部的钢筋混凝土抗震墙，其截面和构造应符合下列要求：1抗震墙周边应设置梁(或暗梁)和边框柱(或框架柱)组成的边框；边框梁的截面宽度不宜小于墙板厚度的1.5倍，截面高度不宜小于墙板厚度的2.5倍；边框柱的截面高度不宜小于墙板厚度的2倍高规8.2.2.4与剪力墙重合的框架梁可保留，亦可做成宽度与墙厚相同的暗梁，暗梁截面高度可取墙厚的2倍或与该片框架梁截面等高，暗梁的配筋可按构造配置且应符合一般框架梁相应抗震等级的最小配筋要求；（05SG109-3《民用建筑工程设计常见问题及图示》规定：带边框的剪力墙，应保留框架柱，位于楼曾标高处的框架梁也应保留（或做暗梁）；剪力墙宜按工字形设计，其端部的纵向受力钢筋应配置在边框柱截面内，边框柱截面宜与该榀框架其他柱的截面相同，边框柱应符合有关框架柱的构造规定：剪力墙底部加强部位的边框柱的箍筋宜沿全高加密，当带边框剪力墙的洞口紧临边框柱时，边框柱的箍筋宜全高加密）因此，一字型普通剪力墙，最好加边框，楼层处加暗梁。

抗规6.5.1的要求。

而剪力墙结构楼面处加暗梁却是许多院构造的做法，但不管加与否，剪力墙顶却必须设置暗梁的。

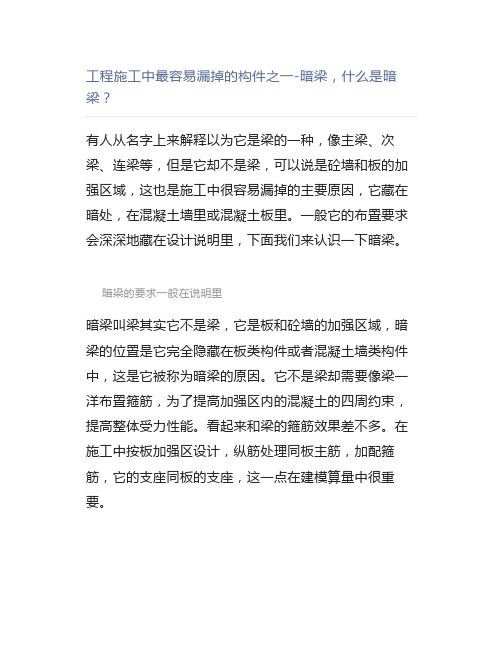

工程施工中最容易漏掉的构件之一-暗梁，什么是暗梁？有人从名字上来解释以为它是梁的一种，像主梁、次梁、连梁等，但是它却不是梁，可以说是砼墙和板的加强区域，这也是施工中很容易漏掉的主要原因，它藏在暗处，在混凝土墙里或混凝土板里。

一般它的布置要求会深深地藏在设计说明里，下面我们来认识一下暗梁。

暗梁的要求一般在说明里暗梁叫梁其实它不是梁，它是板和砼墙的加强区域，暗梁的位置是它完全隐藏在板类构件或者混凝土墙类构件中，这是它被称为暗梁的原因。

它不是梁却需要像梁一洋布置箍筋，为了提高加强区内的混凝土的四周约束，提高整体受力性能。

看起来和梁的箍筋效果差不多。

在施工中按板加强区设计，纵筋处理同板主筋，加配箍筋，它的支座同板的支座，这一点在建模算量中很重要。

独立承台内的暗梁那么在什么条件下需要布置暗梁呢？原则上，纯剪力墙结构应该是不需要暗梁的。

关于剪力墙是否需设暗梁，我认为在框剪、框架中是必须设置的。

主要依据如下：《建筑抗震设计规范GB 50011-2001》 P59页6．5.1 抗震墙的厚度不应小于160mm且不应小于层高的1/20，底部加强部位的抗震墙厚度不应小于200mm且不应小于层高的1/16 ，抗震墙的周边应设置梁(或暗梁)和端柱组成的边框；端柱截面宜与同层框架柱相同，并应满足本章第6.3节对框架柱的要求；抗震墙底部加强部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密区的要求沿全高加密箍筋。

《高层建筑混凝土结构技术规程JGJ3-2002 》 P83页8.2.2 带边框剪力墙的构造应符合下列要求：1、带边框剪力墙的截面厚度应符合下列规定：1）抗震设计时，一、二级剪力墙的底部加强部位均不应小于200mm，且不应小于层高的1/16 ；2）除第1项以外的其他情况下不应小于160mm，且不应小于层高的1/20；3）当剪力墙截面厚度不满足本款第1、2项的要求时，应按本规程附录D计算墙体稳定。

2、剪力墙的水平钢筋应全部锚入边框柱内，锚固长度不应小于La （非抗震设计）或LaE（抗震设计）；3 、带边框剪力墙的混凝土强度等级宜与边框柱相同；4、与剪力墙重合的框架梁可保留，亦可做成宽度与墙厚相同的暗梁，暗梁截面高度可取墙厚的2倍或与该片框架梁截面等高，暗梁的配筋可按构造配置且应符合一般框架梁相应抗震等级的最小配筋要求；5 、剪力墙截面宜按工字形设计，其端部的纵向受力钢筋应配置在边框柱截面内；6、边框柱截面宜与该榀框架其他柱的截面相同，边框柱应符合本规程第6章有关框架柱构造配筋规定；剪力墙底部加强部位边框柱的箍筋宜沿全高加密；当带边框剪力墙上的洞口紧邻边框柱时，边框柱的箍筋宜沿全高加密。

暗梁应该是指与板（壁）同厚的类似梁的构件，可以肯定的是：“暗梁”不是梁！从计算上看，把“暗梁”当做楼面梁来计算是永远的算不下来的，刚度小，变形大，对板的支撑及约束能力都是非常差的，某些情况下甚至可以忽略不计。

这种“暗梁”一般的是用在板或壁（如水池等）这样的构件上，这种构件的特征是厚度较小，这类构件最容易在开洞的边缘（如板上开洞）或池壁上部（如敞口水池）出现边缘效应引起裂缝，裂缝的特征是靠近洞口（如板上开洞）或顶部（如敞口水池）最宽，往里逐渐减小。

因此，可以在开洞的边缘四周（如板上开洞）或池壁上部四角及施工逢（如敞口水池）处配置几根（一般为四根）较粗的钢筋予以加强，这个部位就是我们所说的“暗梁”！效果是，易碎的薄弱部位含钢率增大了，混凝土的极限拉伸提高，结构抗裂性得到了加强。

因此，为了满足建筑专业的某种要求，把“暗梁”当作楼板支座而划分板格的做法是没有根据的，是错误的。

可以想象，如果这个“暗梁”能满足要求，那么这块板也一定能满足要求而没有必要设置“暗梁”了。

1.独立基础+防水板这种做法主要是单独考虑独立基础的受力，防水板在地下水位较低的时候基本可以按构造配筋，在地下水位较高的时候应该以独立基础周边为支撑点，可以按双向板计算。

另外很重要的一个因素是要在防水底板下设置垫襦，这是保证该种计算模式假设的前提条件，不过我们这边的工程大多都没有做褥垫层.2.筏板就不用说了，整体受力，从受力抗浮上都比较好，施工方便，但此种方案造价最高，因为筏板有个通常最小配筋率0.15%的要求，再者基坑开挖土方量大。

3.无梁楼盖加倒柱帽其实和第一种方案相差不多，主要区别就是防水底板下不设置褥垫层.所以就会形成共同受力，柱帽主要是为了抗冲切。

1.暗梁到底是不是梁？或者它是什么东东？我认为暗梁不是梁，是一种构造加强措施。

用于板中时，可对板局部加强，如：填充墙下、洞口边等。

用于框剪结构的墙中时，对墙有约束作用，类似边框梁的作用。

2.暗梁的截面怎么考虑呢？截面高度，宽度怎么取？板中暗梁，梁高取板厚，梁宽可参考《混凝土结构设计规范》7.2.3条。

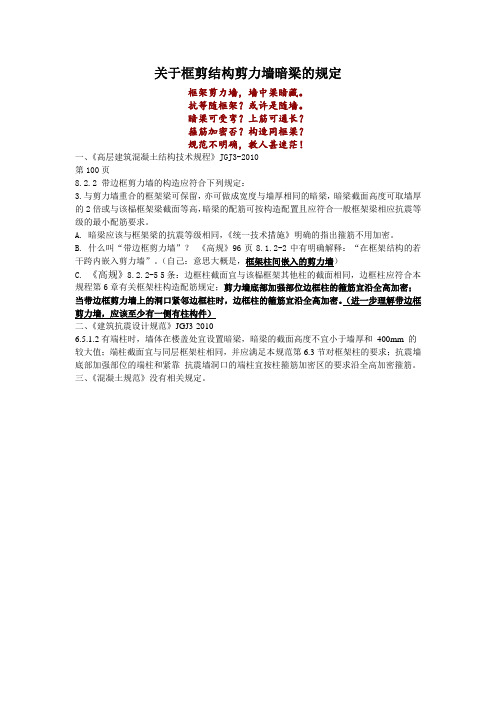

关于框剪结构剪力墙暗梁的规定
框架剪力墙，墙中梁暗藏。

抗等随框架？或许是随墙。

暗梁可受弯？上筋可通长？
箍筋加密否？构造同框梁？
规范不明确，教人甚迷茫！
一、《高层建筑混凝土结构技术规程》JGJ3-2010
第100页
8.2.2 带边框剪力墙的构造应符合下列规定：
3.与剪力墙重合的框架梁可保留，亦可做成宽度与墙厚相同的暗梁，暗梁截面高度可取墙厚的2倍或与该榀框架梁截面等高，暗梁的配筋可按构造配置且应符合一般框架梁相应抗震等级的最小配筋要求。

A. 暗梁应该与框架梁的抗震等级相同，《统一技术措施》明确的指出箍筋不用加密。

B. 什么叫“带边框剪力墙”？《高规》96页8.1.2-2中有明确解释：“在框架结构的若干跨内嵌入剪力墙”。

（自己：意思大概是，框架柱间嵌入的剪力墙）
C. 《高规》8.2.2-5 5条：边框柱截面宜与该榀框架其他柱的截面相同，边框柱应符合本规程第6章有关框架柱构造配筋规定；剪力墙底部加强部位边框柱的箍筋宜沿全高加密；当带边框剪力墙上的洞口紧邻边框柱时，边框柱的箍筋宜沿全高加密。

（进一步理解带边框剪力墙，应该至少有一侧有柱构件）
二、《建筑抗震设计规范》JGJ3-2010
6.5.1.2 有端柱时，墙体在楼盖处宜设置暗梁，暗梁的截面高度不宜小于墙厚和400mm 的较大值；端柱截面宜与同层框架柱相同，并应满足本规范第6.3节对框架柱的要求；抗震墙底部加强部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密区的要求沿全高加密箍筋。

三、《混凝土规范》没有相关规定。

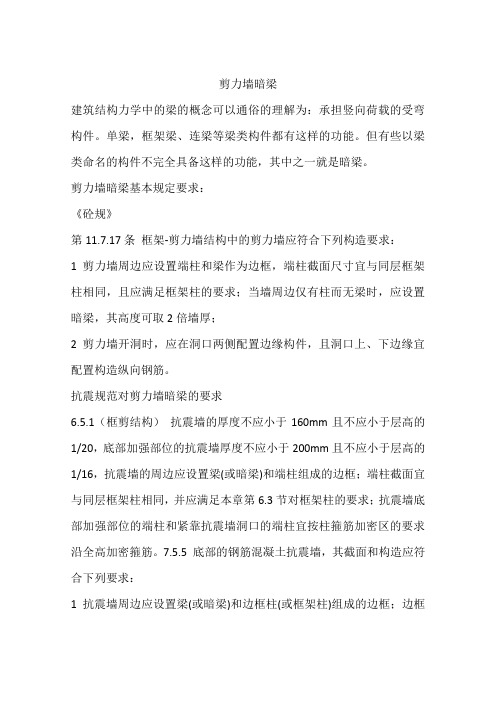

剪力墙暗梁建筑结构力学中的梁的概念可以通俗的理解为：承担竖向荷载的受弯构件。

单梁，框架梁、连梁等梁类构件都有这样的功能。

但有些以梁类命名的构件不完全具备这样的功能，其中之一就是暗梁。

剪力墙暗梁基本规定要求：《砼规》第11.7.17条框架-剪力墙结构中的剪力墙应符合下列构造要求：1 剪力墙周边应设置端柱和梁作为边框，端柱截面尺寸宜与同层框架柱相同，且应满足框架柱的要求；当墙周边仅有柱而无梁时，应设置暗梁，其高度可取2倍墙厚；2 剪力墙开洞时，应在洞口两侧配置边缘构件，且洞口上、下边缘宜配置构造纵向钢筋。

抗震规范对剪力墙暗梁的要求6.5.1（框剪结构）抗震墙的厚度不应小于160mm且不应小于层高的1/20，底部加强部位的抗震墙厚度不应小于200mm且不应小于层高的1/16，抗震墙的周边应设置梁(或暗梁)和端柱组成的边框；端柱截面宜与同层框架柱相同，并应满足本章第6.3节对框架柱的要求；抗震墙底部加强部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密区的要求沿全高加密箍筋。

7.5.5 底部的钢筋混凝土抗震墙，其截面和构造应符合下列要求：1 抗震墙周边应设置梁(或暗梁)和边框柱(或框架柱)组成的边框；边框梁的截面宽度不宜小于墙板厚度的1.5倍，截面高度不宜小于墙板厚度的2.5倍；边框柱的截面高度不宜小于墙板厚度的2倍。

高规对剪力墙暗梁的要求8.2.2.4与剪力墙重合的框架梁可保留，亦可做成宽度与墙厚相同的暗梁，暗梁截面高度可取墙厚的2倍或与该片框架梁截面等高，暗梁的配筋可按构造配置且应符合一般框架梁相应抗震等级的最小配筋要求；（05SG109-3《民用建筑工程设计常见问题及图示》规定：带边框的剪力墙，应保留框架柱，位于楼曾标高处的框架梁也应保留（或做暗梁）；剪力墙宜按工字形设计，其端部的纵向受力钢筋应配置在边框柱截面内，边框柱截面宜与该榀框架其他柱的截面相同，边框柱应符合有关框架柱的构造规定：剪力墙底部加强部位的边框柱的箍筋宜沿全高加密，当带边框剪力墙的洞口紧临边框柱时，边框柱的箍筋宜全高加密）因此，一字型普通剪力墙，最好加边框，楼层处加暗梁。

各种规范对剪力墙暗梁的要求文章发表于：2008-8-3 15:25:38混凝土规范第11.7.17条框架-剪力墙结构中的剪力墙应符合下列构造要求：1剪力墙周边应设置端柱和梁作为边框，端柱截面尺寸宜与同层框架柱相同，且应满足框架柱的要求；当墙周边仅有柱而无梁时，应设置暗梁，其高度可取2倍墙厚； 2剪力墙开洞时，应在洞口两侧配置边缘构件，且洞口上、下边缘宜配置构造纵向钢筋。

抗震规范6.5.1（框剪结构）抗震墙的厚度不应小于160mm且不应小于层高的1/20，底部加强部位的抗震墙厚度不应小于200mm且不应小于层高的1/16，抗震墙的周边应设置梁(或暗梁)和端柱组成的边框；端柱截面宜与同层框架柱相同，并应满足本章第6.3节对框架柱的要求；抗震墙底部加强部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密区的要求沿全高加密箍筋。

7.5.5 底部的钢筋混凝土抗震墙，其截面和构造应符合下列要求：1 抗震墙周边应设置梁(或暗梁)和边框柱(或框架柱)组成的边框；边框梁的截面宽度不宜小于墙板厚度的1.5倍，截面高度不宜小于墙板厚度的2.5倍；边框柱的截面高度不宜小于墙板厚度的2倍高规8.2.2.4与剪力墙重合的框架梁可保留，亦可做成宽度与墙厚相同的暗梁，暗梁截面高度可取墙厚的2倍或与该片框架梁截面等高，暗梁的配筋可按构造配置且应符合一般框架梁相应抗震等级的最小配筋要求；（05SG109-3《民用建筑工程设计常见问题及图示》规定：带边框的剪力墙，应保留框架柱，位于楼曾标高处的框架梁也应保留（或做暗梁）；剪力墙宜按工字形设计，其端部的纵向受力钢筋应配置在边框柱截面内，边框柱截面宜与该榀框架其他柱的截面相同，边框柱应符合有关框架柱的构造规定：剪力墙底部加强部位的边框柱的箍筋宜沿全高加密，当带边框剪力墙的洞口紧临边框柱时，边框柱的箍筋宜全高加密）因此，一字型普通剪力墙，最好加边框，楼层处加暗梁。

抗规6.5.1的要求。

而剪力墙结构楼面处加暗梁却是许多院构造的做法，但不管加与否，剪力墙顶却必须设置暗梁的。

高层剪力墙结构暗梁的设置原则第一篇：正文：一、引言本文档旨在介绍高层剪力墙结构暗梁的设置原则，以便建筑设计师和施工人员在设计和施工过程中能够合理安排和设置暗梁，提高结构的安全性和稳定性。

二、暗梁的定义暗梁是指位于高层剪力墙内部，不直接暴露在建筑外部的梁。

它一般设置在水平和垂直剪力墙之间，以增加结构的抗震性能和刚度。

三、暗梁的设置原则1. 高度选择：暗梁的高度应根据实际情况进行选择，一般应大于或等于剪力墙的厚度。

2. 受力特点：暗梁主要受剪力和弯矩的作用，因此在设计和施工中应考虑其受力特点，保证其强度和刚度。

3. 材料选择：暗梁的材料应与剪力墙相同或相近，以保证结构的一致性。

4. 施工要求：暗梁的施工应严格按照设计要求进行，确保施工质量和安全。

四、暗梁的设计注意事项1. 断面选择：暗梁的断面选择要满足强度要求，并考虑施工的可行性。

2. 钢筋布置：暗梁的钢筋布置应满足受力要求，同时考虑施工方便和钢筋连接的可靠性。

3. 节段类型：根据暗梁所处的位置和力学性能要求，选择适当的节段类型，如圆形、矩形、T形等。

五、附件本文档涉及的附件如下：1. 暗梁的设计图纸2. 暗梁的相关技术规范3. 暗梁的施工工艺流程图六、法律名词及注释1. 建筑设计师：指从事建筑设计工作的专业人士，根据建筑设计标准和相关法律法规进行建筑设计。

2. 施工人员：指从事建筑施工工作的专业人员，负责按照设计要求进行施工和工程的实施。

第二篇：正文：一、引言本文档旨在分享关于高层剪力墙结构暗梁的设置原则。

通过详细介绍暗梁的设置原则，希望能够为建筑设计师和施工人员提供参考，促进高层建筑的安全施工和优化设计。

二、暗梁的定义暗梁指的是位于高层剪力墙内部、不直接暴露在建筑外部的梁。

它主要设置在水平和垂直剪力墙之间，起到增强结构强度和刚度的作用。

三、暗梁的设置原则1. 高度选择：暗梁的高度应根据剪力墙的厚度确定，通常高度应大于或等于剪力墙厚度。

2. 受力特点：暗梁承受剪力和弯矩的作用，因此在设计和施工过程中应充分考虑其受力特点，确保暗梁的强度和刚度满足设计要求。

暗梁的作用一、概论暗梁犹如是“裤脚的锁边”。

暗梁构件有二种，一种是剪力墙内的暗梁，称为墙暗梁；另一种是板和基础筏板内的暗梁，称为板暗梁。

暗梁应该分成构造暗梁和结构暗梁。

判断它是构造暗梁还是结构暗梁应该从变形协调和刚度原理进行分析。

二、墙暗梁墙暗梁虽然形状如梁，也称做梁但它并不是梁，梁定义为受弯构件，暗梁是剪力墙薄弱部位的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有暗梁时，墙竖向钢筋仍然应弯折伸入板中与板搭接。

抗规和高规中对框-剪结构均要求设带边框的剪力墙,对于象电(楼)梯间为封闭剪力墙的框-剪结构也应按高规第8.2.2条设置暗梁，并按混凝土规范第10.2.16条设置腰筋，墙体水平分布钢筋应作为暗梁的腰筋在暗梁范围内拉通连续配置。

暗梁在框剪结构体系的开大洞的周边宜设置，来加强平面对墙的约束。

框架剪力墙结构必须加暗梁，是考虑到剪力墙作为第一道防线被突破后的储备，另外边框暗梁可提高墙的变形能力与暗柱或端柱形成隐性框架。

而纯剪力墙，只有一道防线，是不应该也不能被突破的，那么加暗梁是不经济的，也是多此一举。

但有许多设计非常保守，在纯剪力墙加设暗梁。

墙暗梁设置的部位：地下室挡土墙到正负零封顶处；楼梯每层剪力墙顶部；电梯井每层剪力墙顶部；剪力墙结构封顶部位。

暗梁钢筋的计算：纵筋同墙水平筋，暗梁长=墙长-2*保护层+2*15D，暗梁箍筋根数={（暗梁长）- 2*50}/间距+1，暗梁在暗柱内是否需要放置暗梁箍筋，我认为无多大必要，并且在实际施工中无可操作性。

传统的算法，暗梁长=净长+2*LAE，暗梁箍筋根数={（暗梁净长）- 2*50}/间距+1如果墙转角处无柱，暗梁长=墙长-2*保护层+2*15D。

暗梁侧面钢筋筋水平筋不重复配置且两者取大值。

暗梁箍筋宽度(内径)=墙厚-2*保护层-2*水平筋直径-2*竖筋直径。

剪力墙竖向筋和暗梁箍筋应在同一层面上。

三、板暗梁板中设暗梁的习惯做法：1）楼梯上夹层，夹层板配筋时留洞，洞边设暗梁（500宽，同板厚）2）客厅与餐厅有时成 L 形，为美观，短向设暗梁3）某些应美观或高度问题，需设暗梁。
