暗梁设计心得

曝光！结构设计优化要点——暗梁篇结构设计优化过程中，关于暗梁的设计经常是争议的一个焦点。

不少设计院的设计师、专业负责人，甚至是审图部门的总工，在暗梁设置这个问题上，往往粗糙和保守地理解了暗梁的设置原则，导致大量并不需要暗梁的部位设计了暗梁，既浪费了建设成本又增加了施工难度。

我司总结做过的优化项目经验，举例说明如下：1地下室外墙顶与楼板交接处，增设暗梁下图所示为某工程设计的地下室外墙顶暗梁：这种地下室外墙顶设置暗梁，毫无依据，基本上也没有任何规范或者图集的支持，从技术理论分析上也没有意义，国标平法图集11G101-1第77页有明确图示，对于地下室外墙钢筋构造做法要求，在地下室外墙顶部与楼板相交处，无论是按简支还是固定端计算，均不需要设置构造暗梁。

此类暗梁以前非常普遍，如今随着优化理念的逐渐被大家所接受，基本已经不多见了。

这个暗梁优化量有多少呢，按300宽的外墙，上部下部均为4根18的钢筋计算，大致每延米节约造价70元。

量一下外墙长度就可以知道节约造价了，对一个10万平的地下室，大约能节省造价15万元。

仅仅是改动一个节点，分分钟节约十几万，而且施工还方便了很多。

2无梁楼盖结构中的暗梁有个比较奇怪的现象，江苏省某人防审查要求地下室无梁楼板内增加暗梁。

追本溯源，我们找到了审查中心的原文：哦，原来是《抗规》（GB50011-2010）第14章14.3.2条。

其实看了本章的第一条就知道了，本章适用于单建式地下室建筑，而一般住宅的地下室车库属于附建式地下建筑。

无奈，审图老专家不认可，还是要套这条规范。

我们只能回复加暗梁了。

这可是累坏了现场的施工单位，做起来非常麻烦，甲方的钱花掉了，实际上并没有什么作用，还影响施工进度。

下图为某项目人防无梁楼盖暗梁平面图：我司随后建议优化，暗梁取消，节约造价80多万(暗梁部分分摊造价每平米节约30元左右），重要的是施工更加方便，质量也更容易保障。

3纯剪力墙上部结构在剪力墙与楼板交界处设置暗梁有些项目结构体系为纯剪力墙结构，但仍然要求上部剪力墙楼层处设置宽度同墙宽，高度为500mm高或2倍墙厚的暗梁。

暗梁应该是指与板（壁）同厚的类似梁的构件，可以肯定的是：“暗梁”不是梁！从计算上看，把“暗梁”当做楼面梁来计算是永远的算不下来的，刚度小，变形大，对板的支撑及约束能力都是非常差的，某些情况下甚至可以忽略不计。

这种“暗梁”一般的是用在板或壁（如水池等）这样的构件上，这种构件的特征是厚度较小，这类构件最容易在开洞的边缘（如板上开洞）或池壁上部（如敞口水池）出现边缘效应引起裂缝，裂缝的特征是靠近洞口（如板上开洞）或顶部（如敞口水池）最宽，往里逐渐减小。

因此，可以在开洞的边缘四周（如板上开洞）或池壁上部四角及施工逢（如敞口水池）处配置几根（一般为四根）较粗的钢筋予以加强，这个部位就是我们所说的“暗梁”！效果是，易碎的薄弱部位含钢率增大了，混凝土的极限拉伸提高，结构抗裂性得到了加强。

因此，为了满足建筑专业的某种要求，把“暗梁”当作楼板支座而划分板格的做法是没有根据的，是错误的。

可以想象，如果这个“暗梁”能满足要求，那么这块板也一定能满足要求而没有必要设置“暗梁”了。

1.独立基础+防水板这种做法主要是单独考虑独立基础的受力，防水板在地下水位较低的时候基本可以按构造配筋，在地下水位较高的时候应该以独立基础周边为支撑点，可以按双向板计算。

另外很重要的一个因素是要在防水底板下设置垫襦，这是保证该种计算模式假设的前提条件，不过我们这边的工程大多都没有做褥垫层.2.筏板就不用说了，整体受力，从受力抗浮上都比较好，施工方便，但此种方案造价最高，因为筏板有个通常最小配筋率0.15%的要求，再者基坑开挖土方量大。

3.无梁楼盖加倒柱帽其实和第一种方案相差不多，主要区别就是防水底板下不设置褥垫层.所以就会形成共同受力，柱帽主要是为了抗冲切。

1.暗梁到底是不是梁？或者它是什么东东？我认为暗梁不是梁，是一种构造加强措施。

用于板中时，可对板局部加强，如：填充墙下、洞口边等。

用于框剪结构的墙中时，对墙有约束作用，类似边框梁的作用。

2.暗梁的截面怎么考虑呢？截面高度，宽度怎么取？板中暗梁，梁高取板厚，梁宽可参考《混凝土结构设计规范》7.2.3条。

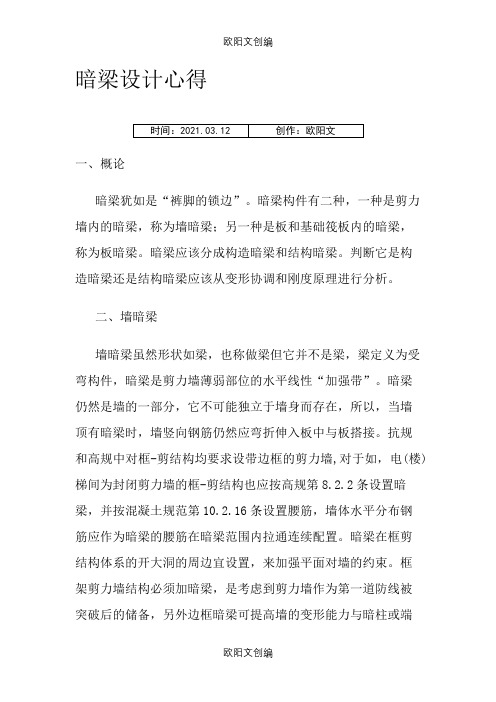

暗梁设计心得一、概论暗梁犹如是“裤脚的锁边”。

暗梁构件有二种，一种是剪力墙内的暗梁，称为墙暗梁；另一种是板和基础筏板内的暗梁，称为板暗梁。

暗梁应该分成构造暗梁和结构暗梁。

判断它是构造暗梁还是结构暗梁应该从变形协调和刚度原理进行分析。

二、墙暗梁墙暗梁虽然形状如梁，也称做梁但它并不是梁，梁定义为受弯构件，暗梁是剪力墙薄弱部位的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有暗梁时，墙竖向钢筋仍然应弯折伸入板中与板搭接。

抗规和高规中对框-剪结构均要求设带边框的剪力墙,对于如，电(楼)梯间为封闭剪力墙的框-剪结构也应按高规第8.2.2条设置暗梁，并按混凝土规范第10.2.16条设置腰筋，墙体水平分布钢筋应作为暗梁的腰筋在暗梁范围内拉通连续配置。

暗梁在框剪结构体系的开大洞的周边宜设置，来加强平面对墙的约束。

框架剪力墙结构必须加暗梁，是考虑到剪力墙作为第一道防线被突破后的储备，另外边框暗梁可提高墙的变形能力与暗柱或端柱形成隐性框架。

而纯剪力墙，只有一道防线，是不应该也不能被突破的，那么加暗梁是不经济的，也是多此一举。

但有许多设计非常保守，在纯剪力墙加设暗梁。

墙暗梁设置的部位：地下室挡土墙到正负零封顶处；楼梯每层剪力墙顶部；电梯井每层剪力墙顶部；剪力墙结构封顶部位。

暗梁钢筋的计算：纵筋同墙水平筋，暗梁长=墙长-2*保护层+2*15D，暗梁箍筋根数={（暗梁长）- 2*50}/间距+1，暗梁在暗柱内是否需要放置暗梁箍筋，我认为无多大必要，并且在实际施工中无可操作性。

传统的算法，暗梁长=净长+2*LAE，暗梁箍筋根数={（暗梁净长）- 2*50}/间距+1如果墙转角处无柱，暗梁长=墙长-2*保护层+2*15D。

暗梁侧面钢筋筋水平筋不重复配置且两者取大值。

暗梁箍筋宽度(内径)=墙厚-2*保护层-2*水平筋直径-2*竖筋直径。

剪力墙竖向筋和暗梁箍筋应在同一层面上。

三、板暗梁板中设暗梁的习惯做法：1）楼梯上夹层，夹层板配筋时留洞，洞边设暗梁（500宽，同板厚）2）客厅与餐厅有时成 L 形，为美观，短向设暗梁3）某些应美观或高度问题，需设暗梁。

暗梁应该是指与板（壁）同厚的类似梁的构件，可以肯定的是：“暗梁”不是梁！从计算上看，把“暗梁”当做楼面梁来计算是永远的算不下来的，刚度小，变形大，对板的支撑及约束能力都是非常差的，某些情况下甚至可以忽略不计。

这种“暗梁”一般的是用在板或壁（如水池等）这样的构件上，这种构件的特征是厚度较小，这类构件最容易在开洞的边缘（如板上开洞）或池壁上部（如敞口水池）出现边缘效应引起裂缝，裂缝的特征是靠近洞口（如板上开洞）或顶部（如敞口水池）最宽，往里逐渐减小。

因此，可以在开洞的边缘四周（如板上开洞）或池壁上部四角及施工逢（如敞口水池）处配置几根（一般为四根）较粗的钢筋予以加强，这个部位就是我们所说的“暗梁”！效果是，易碎的薄弱部位含钢率增大了，混凝土的极限拉伸提高，结构抗裂性得到了加强。

因此，为了满足建筑专业的某种要求，把“暗梁”当作楼板支座而划分板格的做法是没有根据的，是错误的。

可以想象，如果这个“暗梁”能满足要求，那么这块板也一定能满足要求而没有必要设置“暗梁”了。

1.独立基础+防水板这种做法主要是单独考虑独立基础的受力，防水板在地下水位较低的时候基本可以按构造配筋，在地下水位较高的时候应该以独立基础周边为支撑点，可以按双向板计算。

另外很重要的一个因素是要在防水底板下设置垫襦，这是保证该种计算模式假设的前提条件，不过我们这边的工程大多都没有做褥垫层.2.筏板就不用说了，整体受力，从受力抗浮上都比较好，施工方便，但此种方案造价最高，因为筏板有个通常最小配筋率0.15%的要求，再者基坑开挖土方量大。

3.无梁楼盖加倒柱帽其实和第一种方案相差不多，主要区别就是防水底板下不设置褥垫层.所以就会形成共同受力，柱帽主要是为了抗冲切。

1.暗梁到底是不是梁？或者它是什么东东？我认为暗梁不是梁，是一种构造加强措施。

用于板中时，可对板局部加强，如：填充墙下、洞口边等。

用于框剪结构的墙中时，对墙有约束作用，类似边框梁的作用。

2.暗梁的截面怎么考虑呢？截面高度，宽度怎么取？板中暗梁，梁高取板厚，梁宽可参考《混凝土结构设计规范》7.2.3条。

【干货】关于建筑结构中暗梁解析有人从名字上来解释以为它是梁的一种,像主梁、次梁、连梁等,但是它却不是梁,可以说是砼墙和板的加强区域,这也是施工中很容易漏掉的主要原因,它藏在暗处,在混凝土墙里或混凝土板里.一般它的布置要求会深深地藏在设计说明里,下面我们来认识一下暗梁.暗梁的要求一般在说明里暗梁叫梁其实它不是梁,它是板和砼墙的加强区域,暗梁的位置是它完全隐藏在板类构件或者混凝土墙类构件中,这是它被称为暗梁的原因.它不是梁却需要像梁一洋布置箍筋,为了提高加强区内的混凝土的四周约束,提高整体受力性能.看起来和梁的箍筋效果差不多.在施工中按板加强区设计,纵筋处理同板主筋,加配箍筋,它的支座同板的支座,这一点在建模算量中很重要.独立承台内的暗梁那么在什么条件下需要布置暗梁呢？原则上,纯剪力墙结构应该是不需要暗梁的.关于剪力墙是否需设暗梁,我认为在框剪、框架中是必须设置的.主要依据如下：《建筑抗震设计规范GB50011-2001》P59页6．5.1抗震墙的厚度不应小于160m m且不应小于层高的1/20,底部加强部位的抗震墙厚度不应小于200m m且不应小于层高的1/16,抗震墙的周边应设置梁(或暗梁)和端柱组成的边框；端柱截面宜与同层框架柱相同,并应满足本章第6.3节对框架柱的要求；抗震墙底部加强部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密区的要求沿全高加密箍筋.《高层建筑混凝土结构技术规程JGJ3-2002》P83页8.2.2带边框剪力墙的构造应符合下列要求：1、带边框剪力墙的截面厚度应符合下列规定：1）抗震设计时,一、二级剪力墙的底部加强部位均不应小于200m m,且不应小于层高的1/16；2）除第1项以外的其他情况下不应小于160m m,且不应小于层高的1/20；3）当剪力墙截面厚度不满足本款第1、2项的要求时,应按本规程附录D计算墙体稳定.2、剪力墙的水平钢筋应全部锚入边框柱内,锚固长度不应小于La （非抗震设计）或La E（抗震设计）；3、带边框剪力墙的混凝土强度等级宜与边框柱相同；4、与剪力墙重合的框架梁可保留,亦可做成宽度与墙厚相同的暗梁,暗梁截面高度可取墙厚的2倍或与该片框架梁截面等高,暗梁的配筋可按构造配置且应符合一般框架梁相应抗震等级的最小配筋要求；5、剪力墙截面宜按工字形设计,其端部的纵向受力钢筋应配置在边框柱截面内；6、边框柱截面宜与该榀框架其他柱的截面相同,边框柱应符合本规程第6章有关框架柱构造配筋规定；剪力墙底部加强部位边框柱的箍筋宜沿全高加密；当带边框剪力墙上的洞口紧邻边框柱时,边框柱的箍筋宜沿全高加密.《混凝土结构设计规范GB50010-2002》P197页11.7.17框架-剪力墙结构中的剪力墙应符合下列构造要求:1、剪力墙周边应设置端柱和梁作为边框,端柱截面尺寸宜于同层框架柱相同,且应满足框架柱的要求；当墙周边仅有柱而无梁时,应设暗梁,其高度可取2倍强厚；2、剪力墙开洞时,应在洞口两侧配置边缘构件,且洞口上、下边缘宜配置构造纵向钢筋.《民用建筑工程结构施工图设计深度样图》-04G103p11页：10.7.1剪力墙水平钢筋、竖向钢筋构造见国标03G101-1《混凝土结构施工图平面整体表示法制图规则和构造详图》及本工程剪力墙详图.10.7.2剪力墙洞口连梁的构造要求详见连梁详图.10.7.3凡是剪力墙未设边框梁时,在结构楼层标高的剪力墙内都应按下图设置暗梁,见图10-3,剪力墙内应按图10-4设置双向拉筋.《型钢混凝土组合结构技术规程》JC J138—2001P38页8.2.3周边有型钢混凝土柱和梁的现浇钢筋混凝土剪力墙,剪力墙的水平分布钢筋应绕过或穿过周边柱型钢,且应满足钢筋锚固长度的要求；当采用间隔穿过时,宜另加补强钢筋.周边柱的型钢、纵向钢筋、箍筋配置应符合型钢混凝土柱的设计要求,周边梁可采用型钢混凝土梁或钢筋混凝土梁；当不设周边梁时,应设置钢筋混凝土暗梁,暗梁的高度可取2倍墙厚.暗梁的作用是什么？暗梁的作用是增强剪力墙的水平抗力或改善局部竖直集中荷载的应力分布.暗梁主要功能是增加结构的整体性,加强剪力墙的平面外刚度,和钢结构中钢梁设置加强筋的目的.其是暗梁的混凝土就是墙的混凝土,加暗梁只是加了规范规定的钢筋笼.暗梁犹如是“裤脚的锁边”.暗梁构件有二种,一种是剪力墙内的暗梁,称为墙暗梁；另一种是板和基础筏板内的暗梁,称为板暗梁.暗梁应该分成构造暗梁和结构暗梁.判断它是构造暗梁还是结构暗梁应该从变形协调和刚度原理进行分析.暗梁有哪些习惯做法？一、板中设暗梁的习惯做法：1）楼梯上夹层,夹层板配筋时留洞,洞边设暗梁（500宽,同板厚）2）客厅与餐厅有时成L形,为美观,短向设暗梁3）某些应美观或高度问题,需设暗梁.4）无梁楼盖在柱带范围由于抗剪抗冲切设置暗梁.5）对传力体系复杂的结构,如不规则的楼盖结构,通常设置暗梁来认为划分成规矩的区.格.基础筏板内的暗梁二、墙暗梁暗梁是剪力墙薄弱部位的水平线性加强带.暗梁仍然是墙的一部分,它不可能独立于墙身而存在,所以,当墙顶有暗梁时,墙竖向钢筋仍然应弯折伸入板中与板搭接.抗规和高规中对框-剪结构均要求设带边框的剪力墙,对于像电(楼)梯间为封闭剪力墙的框-剪结构也应按高规第8.2.2条设置暗梁,并按混凝土规范第10.2.16条设置腰筋,墙体水平分布钢筋应作为暗梁的腰筋在暗梁范围内拉通连续配置.。
