构造暗梁的设计要点

框架构造设计步骤及要点1. 构造设计说明：主要是设计根据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的考前须知，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。

如混凝土的含碱量不得超过3kg/m3等等。

2. 各层的构造布置图：包括:(1).预制板的布置(板的选用、板缝尺寸及配筋)。

标注预制板的块数和类型时, 不要采用对角线的形式。

因为此种方法易造成线的穿插, 宜采用程度线或垂直线的方法, 一样类型的房间直接标房间类型号。

应全楼统一编号，可减少设计工作量，也方便施工人员看图。

板缝尽量为40, 此种板缝可不配筋或加一根筋。

布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。

假如构造上要求有整浇层时, 板缝应大于60。

整浇层厚50, 配双向φ6@250, 混凝土C20。

纯框架构造一般不需要加整浇层。

构造柱处不得布预制板。

地下车库由于防火要求不可用预制板。

框架构造不宜使用长向板，否那么长向板与框架梁平行相接处易出现裂缝。

建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递道路的要求。

(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。

板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。

尽量用二级钢包括直径φ10〔目前供货较少〕的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。

钢筋宜大直径大间距，但间距不大于200，间距尽量用200。

(一般跨度小于6.6米的板的裂缝均可满足要求)。

跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排钢筋多少上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。

顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。

板配筋一样时，仅标出板号即可。

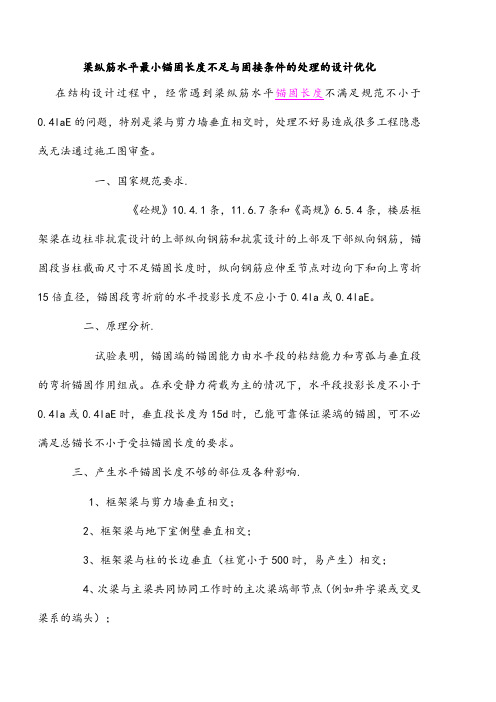

梁纵筋水平最小锚固长度不足与固接条件的处理的设计优化在结构设计过程中，经常遇到梁纵筋水平锚固长度不满足规范不小于0.4laE的问题，特别是梁与剪力墙垂直相交时，处理不好易造成很多工程隐患或无法通过施工图审查。

一、国家规范要求.《砼规》10.4.1条，11.6.7条和《高规》6.5.4条，楼层框架梁在边柱非抗震设计的上部纵向钢筋和抗震设计的上部及下部纵向钢筋，锚固段当柱截面尺寸不足锚固长度时，纵向钢筋应伸至节点对边向下和向上弯折15倍直径，锚固段弯折前的水平投影长度不应小于0.4la或0.4laE。

二、原理分析.试验表明，锚固端的锚固能力由水平段的粘结能力和弯弧与垂直段的弯折锚固作用组成。

在承受静力荷载为主的情况下，水平段投影长度不小于0.4la或0.4laE时，垂直段长度为15d时，已能可靠保证梁端的锚固，可不必满足总锚长不小于受拉锚固长度的要求。

三、产生水平锚固长度不够的部位及各种影响.1、框架梁与剪力墙垂直相交；2、框架梁与地下室侧壁垂直相交；3、框架梁与柱的长边垂直（柱宽小于500时，易产生）相交；4、次梁与主梁共同协同工作时的主次梁端部节点（例如井字梁或交叉梁系的端头）；5、别墅及多层设计时框架梁与柱端部节点；四、各种不同直径钢筋锚固所需的最小水平段长度.1、HRB335钢筋2、HRB400、RRB400钢筋.从以上两表可看出纵筋的水平最小长度有一段不小的值，以Φ22，二级抗震，C30为例，其最小水平长度0.4laE为360，即端柱或墙须400mm才能满足规范要求。

五、固接条件的判定.1、按规范要求，固接的必备条件是边支座上部纵筋锚固直段长度≥0.4laE，否则不能按固端考虑，如图一2、若无法达成固接，则按简支考虑。

但该节点实际会受到部分约束而并非真正的简支支座。

《砼规》10.2.6条规定，当梁端实际受到部分约束但按简支计算时，应在支座区上部设置纵向构造钢筋，其截面面积不小于梁跨中下部纵向受力钢筋计算所需截面面积的四分之一，且不应小于两根，该纵向构造钢筋自支座边缘向跨内伸出的长度不应小于0.2lo（lo为计算跨度）（支座锚固长度为la）。

地下室总结一、嵌固端选取根据不同的结构形式，地质情况，嵌固端的选取主要有：1、一般情况下以地下室顶板作为嵌固端，需要满足：抗规结构地上一层的侧向刚度，不宜大于相关范围地下一层侧向刚度的0.5倍；结构底部嵌固层，侧向刚度比不宜小于1.5；当地下室顶板作为上部结构嵌固部位时，地下一层与首层侧向刚度比不宜小于2当地下室顶板不能作为上部结构的嵌固端时，嵌固端下移，满足高规，此时地下室顶板仍宜按嵌固部位要求设计，楼板厚度不宜小于150mm。

2、单层地下室的多高层建筑，采用天然地基、桩-筏基础时，通常采用基础底板作为嵌固端，充分发挥底板的无线刚度；3、只有地下室才具备对上部结构嵌固的基本条件。

上部其他楼层，即便满足刚度比要求也不能成为其上部结构的嵌固端，只能作为刚度突变楼层考虑（如大底盘、多塔楼裙房顶）4、地下室顶板作为嵌固端时，地下室顶板与室外地面的高差小于地下室层高的1/3，且不大于1.0m。

注：地下室顶板不能作为上部结构嵌固端部位时，嵌固端下移。

此时应考虑地下室实际存在的嵌固作用，对地下室顶板仍宜按嵌固部位楼层要求设计，其楼板厚度不宜小于160mm。

二、地下室外墙1、地下室外墙计算简化模型地下室外墙工程做法：地下室底板与地下室外墙的连接为固接，楼板与地下室外墙的连接为铰接，沿竖向取1m宽的外墙按单、双（多跨）来计算地下室外墙的弯矩。

（实用工具：小虎工具箱、理正）注：1）当地下室顶板与墙身厚度接近时，可采用两端固接计算简图计算；2）地下室外墙相连的柱或墙刚度较大，且外墙板长高比小于2时，可按双向板设计；3）建筑尽量不要用重力式挡土墙。

2、参数选取1）土质情况：根据实际选取，粘性土：18KN/m3；水容重：9.8KN/m32）主动土侧压力系数：一般取0.5；可根据地勘报告计算K0=1-sinφ(φ为土的有效内摩擦角)3）外墙尺寸：一层地下室：250-400mm；二层地下室：400-500；4）混凝土强度：一般为C25-C353、配筋要求竖向和水平分布钢筋应双层双向布置，间距不宜大于150mm，配筋率不宜小于0.3%（高规12.2.5）三、地下室底板设计标准规定：地下室底板结构体系应由设计单位提供两个或以上方案综合比选，初步设计时可按下列原则选用：A、当建筑场地、地下水位、地下室底板标高和室外地坪标高等因素和条件适当时，地下室可不设结构底板，室内仅设置建筑地面。

板面暗梁的正确设置方法模板一：板面暗梁的正确设置方法正文：一、概述　板面暗梁是建筑物中一种隐藏在楼板中的梁结构，用于增加楼板的承重能力和提供更大的空间。

正确设置板面暗梁对于建筑的结构稳定性和安全性至关重要。

本文将详细介绍板面暗梁的正确设置方法。

二、材料与工具准备　1. 材料：- 钢筋：根据设计要求和承载能力选择适当规格的钢筋。

- 砼：选用符合国家标准的砼材料，如混凝土等。

- 模板：使用高质量的木模板或其他可靠的模板材料。

　2. 工具：- 铁锤、手锯、靠尺等基本手工具。

- 打钉机、木工钻等电动工具。

- 暖风机或其他适当的加热设备。

三、步骤　1. 梁的布置：- 根据结构设计图纸确定合适的板面暗梁位置。

- 使用电动工具打孔，将梁位置标记在楼板上。

　2. 梁的制作：- 根据设计要求，使用相应规格的钢筋和模板制作暗梁的模板。

- 将钢筋按照设计方案进行连接和加固。

　3. 混凝土浇筑：- 在模板的内部设置合适的支撑，确保梁在浇筑过程中能够保持稳定。

- 将混凝土倒入模板中，使用振动棒进行震动以排除气泡和空隙。

- 根据混凝土的凝固时间，适当加热或维持温度，以确保混凝土的质量和强度。

四、施工注意事项　1. 梁的布置要符合结构设计要求，并与整体结构相配合。

　2. 模板的制作要精确、稳固，以确保梁的形状和尺寸符合设计要求。

　3. 浇筑过程中要密切监控混凝土的质量和强度，确保梁能够承受设计荷载。

五、附件：　1. 结构设计图纸。

　2. 钢筋尺寸表。

　3. 混凝土材料检验报告。

六、法律名词及注释：　1. 结构设计标准：指建筑物在设计时所需满足的结构设计要求。

　2. 承载能力：指结构承受外界荷载的能力。

　3. 模板：指用于浇筑混凝土或其他材料时，起到保持材料形状的支撑物。

模板二：板面暗梁的设置技巧与注意事项正文：一、前言　板面暗梁是建筑中常用的一种结构形式，通过隐藏于楼板中的梁来增加楼板的承重能力和保证建筑结构的稳定。

本文将详细介绍板面暗梁的设置技巧与注意事项，以保证施工质量和结构的安全性。

高层剪力墙结构暗梁的设置原则第一篇：正文：一、引言本文档旨在介绍高层剪力墙结构暗梁的设置原则，以便建筑设计师和施工人员在设计和施工过程中能够合理安排和设置暗梁，提高结构的安全性和稳定性。

二、暗梁的定义暗梁是指位于高层剪力墙内部，不直接暴露在建筑外部的梁。

它一般设置在水平和垂直剪力墙之间，以增加结构的抗震性能和刚度。

三、暗梁的设置原则1. 高度选择：暗梁的高度应根据实际情况进行选择，一般应大于或等于剪力墙的厚度。

2. 受力特点：暗梁主要受剪力和弯矩的作用，因此在设计和施工中应考虑其受力特点，保证其强度和刚度。

3. 材料选择：暗梁的材料应与剪力墙相同或相近，以保证结构的一致性。

4. 施工要求：暗梁的施工应严格按照设计要求进行，确保施工质量和安全。

四、暗梁的设计注意事项1. 断面选择：暗梁的断面选择要满足强度要求，并考虑施工的可行性。

2. 钢筋布置：暗梁的钢筋布置应满足受力要求，同时考虑施工方便和钢筋连接的可靠性。

3. 节段类型：根据暗梁所处的位置和力学性能要求，选择适当的节段类型，如圆形、矩形、T形等。

五、附件本文档涉及的附件如下：1. 暗梁的设计图纸2. 暗梁的相关技术规范3. 暗梁的施工工艺流程图六、法律名词及注释1. 建筑设计师：指从事建筑设计工作的专业人士，根据建筑设计标准和相关法律法规进行建筑设计。

2. 施工人员：指从事建筑施工工作的专业人员，负责按照设计要求进行施工和工程的实施。

第二篇：正文：一、引言本文档旨在分享关于高层剪力墙结构暗梁的设置原则。

通过详细介绍暗梁的设置原则，希望能够为建筑设计师和施工人员提供参考，促进高层建筑的安全施工和优化设计。

二、暗梁的定义暗梁指的是位于高层剪力墙内部、不直接暴露在建筑外部的梁。

它主要设置在水平和垂直剪力墙之间，起到增强结构强度和刚度的作用。

三、暗梁的设置原则1. 高度选择：暗梁的高度应根据剪力墙的厚度确定，通常高度应大于或等于剪力墙厚度。

2. 受力特点：暗梁承受剪力和弯矩的作用，因此在设计和施工过程中应充分考虑其受力特点，确保暗梁的强度和刚度满足设计要求。

地下室结构设计要点，重点，漏点地下室如果设计不当，对整体抗震性能会产生较大影响，一般对于半地下室的埋深要求应大于地下室外地面以上的高度，才能不计其层数，总高度才能从室外地面算起。

地下室的墙柱与上部结构的墙柱要协调统一。

地下室顶板室内外板面标高变化处，当标高变化超过梁高范围时则形成错层，未采取措施不应作为上部结构的嵌固部位，规范明确规定作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构，地下室顶板为无梁楼盖时不应作为上部结构嵌固部位。

结构计算应往下算至满足嵌固端要求的地下室楼层或底板，但剪力墙底部加强区层数应从地面往上算，并应包括地下层。

存在的常见问题如：半地下室埋深不够，房屋层数包括半地下室层已达8层，层数和总高度超过要求，违反GB50011-2001第7.1.2条。

地下室抗震等级为三级，而上部结构为二级，按GB50011-2001第6.1.3条地下室一层也应为二级等问题。

2. 荷载取值与组合地下室外墙受弯及受剪计算时，土压力引起的效应为永久荷载效应，可变荷载效应控制的组合时，土压力的荷载分项系数取1.2；永久荷载效应控制的组合时，其荷载分项系数取1.35。

对于地面活荷载，同样应乘侧压力系数，许多设计中计算不对,HiStruct注，水压力若取最高水平，则一般按恒载设计，分项系数的取值可参考地下水池设计规范。

地下室底板的强度计算时，根据《建筑结构荷载规范》(GB50009-2001)第3.2.5条板、覆土的自重的荷载分项系数取1.0。

抗浮计算时，板、覆土的自重的荷载分项系数应取为0.9[此条可参考新建筑结构荷载规范]。

地下室外墙的土压力应为静止土压力，根据土性的不同分别采用不同的计算方法，粘性土采用水土合算，砂性土采用水土分算。

如果地下室顶部没有房屋，是空旷场地，其荷载是否要考虑平时消防车荷载或大于消防车的可能荷载，实际中比较取起控制作用的荷载作为设计依据。

另如某工程设计在-1.55m标高处一层平面是地下室顶板，活载只考虑4.5KN/m2，未计覆土荷载，消防车荷载。

剪力墙设置暗梁的原则有哪些范本一：剪力墙设置暗梁的原则有哪些一：引言剪力墙是建筑结构中常用的一种抗震结构形式，它能够有效地承受地震力和风荷载。

在剪力墙的设置过程中，有时需要使用暗梁来增加结构的刚度和稳定性。

本文将介绍剪力墙设置暗梁的原则。

二：暗梁的定义暗梁是一种位于剪力墙内部的承载构件，其作用是在剪力墙两侧形成刚性连接，增加剪力墙的整体刚度和稳定性。

三：暗梁设置的原则和步骤1. 暗梁的位置选择原则暗梁的位置应根据结构设计和剪力墙的布置来确定。

一般情况下，暗梁设置在剪力墙的上部或者中间位置，以保证剪力墙的整体刚度。

2. 暗梁的尺寸选择原则暗梁的尺寸应根据结构设计和剪力墙的尺寸来确定。

一般情况下，暗梁的高度宽度应适当增加，以提高剪力墙的抗震能力。

3. 暗梁的布置原则暗梁的布置应符合结构设计和剪力墙间距要求。

一般情况下，暗梁的间距应保持一定的距离，以确保剪力墙的整体受力均匀。

4. 暗梁与剪力墙连接的原则暗梁与剪力墙之间应采用刚性连接，以确保剪力墙和暗梁之间的相互作用。

四：结论剪力墙设置暗梁的原则包括暗梁的位置选择、尺寸选择、布置原则以及与剪力墙的连接原则等。

在实际工程中，应根据具体情况进行设计和施工。

附件：本文档无附件。

法律名词及注释：无范本二：剪力墙设置暗梁的原则有哪些一：引言剪力墙是一种重要的结构形式，广泛应用于建筑设计中。

在某些情况下，为了进一步增强剪力墙的刚性和稳定性，需要设置暗梁。

本文将介绍剪力墙设置暗梁的原则。

二：暗梁的定义暗梁是一种位于剪力墙内部的承载构件，通过与剪力墙形成刚性连接，来增加整个结构的刚度和稳定性。

三：暗梁设置的原则和步骤1. 暗梁的位置选择原则暗梁的位置应根据结构的要求和剪力墙的布置确定。

一般来说，暗梁应设置在剪力墙中部位置，以确保其对整个结构的刚度起到有效的增强作用。

2. 暗梁的尺寸选择原则暗梁的尺寸应根据剪力墙的尺寸和结构的要求来确定。

通常情况下，暗梁的高度和宽度应适当增大，以增强剪力墙的抗震能力。

浅谈无梁楼盖结构设计要点和构造要求1、无梁楼盖的基本构造无梁楼盖结构主要是由板和柱构成，由于柱顶处平板直接将荷载传递给柱，因此会在柱顶形成集中受力区域，产生柱头对板的冲切破坏，为了防止这种破坏的发生，往往在柱顶设置柱帽，以增大柱头与楼板的接触面积，有利于荷载的合理分布。

无梁楼盖结构中的板可分为柱上板带和跨中板带。

为了提高结构的抗震性能，应在柱上板带设置暗梁，以提高结构的整体性。

无梁楼盖的构造要求可参考为：混凝土等级不宜低于C30；板最小厚度不应小于150mm；柱帽边长不宜小于板跨度的1/6，厚度不宜小于1/4板的厚度；柱截面边长不应小于400mm，剪跨比不应小于2，高宽比不宜大于3；暗梁宽度可取柱宽加上柱宽度以外各1.5倍板厚。

2、无梁楼盖的内力计算无梁楼盖既可按弹性理论计算，也可以按塑性理论计算。

通常在进行无梁楼盖设计时，可以采用三种方法：等代框架法、经验系数法、精确计算法。

2.1 等代框架法。

该法也是手工近似计算的方法之一，计算宽度取垂直于计算跨度方向两相邻区格的中心间距，计算中纵横两方向均应承担全部荷载。

在垂直荷载作用下，板柱结构的平板和密肋板可采用等代框架法。

计算其内力：①等代框架的计算宽度，取垂直于计算跨度方向的两个相邻平板中心线的间距；②有柱帽的等代框架梁、柱的线刚度，可按现行规范GBJ130-90《钢筋混凝土升板结构技术规程》的有关规定确定；③计算中纵向和横向的等代框架均应承担全部作用荷载；④计算中宜考虑活荷载的不利布置。

按等代框架计算垂直荷载作用下板的弯矩，当平板与密肋板的任一区格的长短边比≤2 时，可分配给柱上板带和跨中板带支座负弯矩分别为75%和24%，跨中正弯矩分别为55%和45%；有柱帽时，其支座负弯矩应取刚域边缘处的值，除边支座弯矩和边跨中弯矩外，分配到各板带上的弯矩均应乘以0.8的系数。

等代框架法与经验系数法的主要区别在于，等代框架法先分别算出等代框架的支座弯矩和跨中弯矩，再按上述系数分配到柱上板带和跨中板带。

自建房暗梁施工规范
自建房暗梁施工规范如下：
1.设计规范：暗梁的类型、跨度、间距、截面大小等参数应符合设计要求,确保结构安全和施工质量。

2.材料选用：暗梁所用材料必须符合国家标准,质量可靠,尺寸规格符合施工图纸和设计要求。

3.施工现场准备工作：施工前应对现场进行勘察,并制定详细的施工计划,确定好各种安全措施,如防护措施等。

4.施工方案：暗梁采用滑移模板工法、普通木板模板或钢模板等施工方案。

在模板梁底部用竹片、木条等填实作为墩模,同时保证梁底无损伤、梁侧面无裂缝、破损。

5.施工质量控制：在施工过程中要进行严格的质量控制,如测量尺寸、查看模板表面粗糙度、检查墩模的尺寸等。

6.防止渗漏：暗梁下方和侧面要进行防水处理,防止渗漏。

在梁侧面预留排水槽排水。

7.验收标准：暗梁竣工后应进行验收,符合相应的强度、刚度等要求才能通过验收。

无梁楼盖设计无梁楼盖设计在YJK现有的建模、上部计算、楼板施工图三个模块中就可完成，而且无梁楼盖的设计能够和其它结构整体建模和分析协同工作，是融入其它结构设计当中的。

在建模中布置无梁楼盖的暗梁和柱帽，在上部结构计算中采纳弹性板3或弹性板6模型，并补充柱的冲切计算，在楼板设计中采纳楼板有限元计算，并依照柱上板带跨中板带给出计算结果和楼板施工图设计。

一、在建模中布置暗梁和柱帽1、布置暗梁无梁楼盖的板设计时，需要依照柱上板带、跨中板带方式配筋，软件将依照暗梁的位置确信柱上板带，因此用户需在建模中布置暗梁，暗梁依照一般梁方式输入即可。

《高规》8.2.4：“板柱-剪力墙结构中，板的构造应符合以下规定：1 抗震设计时，应在柱上板带中设置构造暗梁，暗梁宽度取柱宽及双侧各1.5倍板厚之和，暗梁支座上部钢筋截面积不易小于柱上板带钢筋面积的50%，并应全跨拉通，按梁下部钢筋应不小于上部钢筋的1/2。

”因此，暗梁的尺寸可按高规的要求输入。

在上部结构计算时，对无梁楼盖板应选择依照弹性板3或弹性板6计算，这种计算模式将使楼板和梁变形和谐，一起承担荷载，咱们输入的暗梁尺寸适当，其暗梁的配筋结果就大体可用。

以前用户对无梁楼盖的暗梁，有依照虚梁输入的，依照虚梁输入，在上部结构计算后虚梁确信超筋，其结果没有参考价值。

也有效户依照等代框架梁宽高尺寸的输入暗梁，等代框架的宽度取垂直于等代框架方向双侧柱距各1/4，梁高取板厚度。

如此的输入方式和如上依照《高规》的要求设置暗梁尺寸方式差不多，其暗梁配筋结果大体可用。

2、布置柱帽无梁楼盖中设置柱帽时，可在建模的楼板布置菜单下布置柱帽：软件可布置的柱帽形式有3种：柱帽、柱帽+托板、托板。

《高规》8.1.9条：“板柱-剪力墙结构的布置应符合以下规定：。

4 无梁板可依照承载力核变性要求采纳无柱帽（柱托）板或有柱帽（柱托）板形式。

柱托板的长度和厚度应按计算确信，且每方向长度不宜小于板跨度的1/6，其厚度不宜小于板厚度的1/4。
