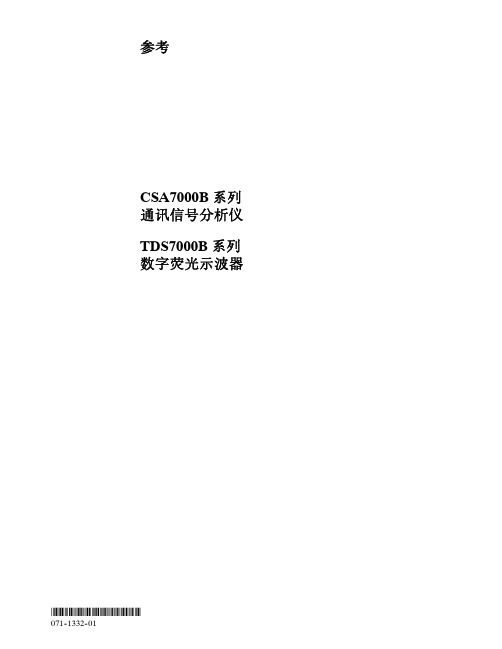

参考CSA7000B 系列通讯信号分析仪TDS7000B 系列数字荧光示波器*P071133201*071--1332--01旋转 INTENSITY （亮度）调节波形亮度。
使用前面板版权所有© Tektronix, Inc. Beaverton, OR 97077 USA MultiView Zoom is a trademark of Tektronix, 可以使用专用的前面板旋钮和按钮进行大多数常用操作。
按下 FastAcq 可打开和关闭“快速捕获”。
“快速捕获”模式由 DPX ™ 技术提供支持。
按下 CURSORS （光标）可打开和关闭光标。
按下 PRINT （打印）可进行硬拷贝。
按下 DEFAULT SETUP （默认设置）可返回预设值设定。
按下 AUTOSET （自动设置） 可为有用的显示进行垂直、水平和触发控制的快速设置。
使用多功能旋钮控制从显示屏接口选择的参数。
按下 FINE （细微）按钮可使用多功能旋钮进行细微调整。
通过按动打开和关闭触摸屏。
按下 MultiView Zoom™ 可在显示屏上添加一个放大的网格。
按下 HORIZ 或 VERT 按钮选择想要放大的轴。
使用这些旋钮和按钮可为波形设置水平SCALE （刻度） 和 POSITION （位置）。
按下DELAY （延迟）可打开水平延迟，然后使用POSITION （位置） 设置延迟时间。
调节RESOLUTION （分辨率） 可改变在波形中获取的点数。
使用这些旋钮和按钮设置基本触发参数。
按下 ADVANCED （高级）可显示其它触发功能菜单。
使用专用的旋钮和按钮可打开和关闭通道显示，并调节通道 POSITION 和 SCALE 。
使用这些按钮开始或停止捕获，或开始一个单独的捕获序列。
ARM 、READY 和 TRIG'D 灯显示捕获状态。
使用显示屏接口仅使用屏幕接口就可以控制除电源开关外的所有示波器功能。
选择工具栏触摸工具栏中的按钮显示显示屏底部的控制窗口。
Keysight N9320BRF Spectrum Analyzer9 kHz to 3.0 GHzData SheetThe spectrum analyzer will meet itsspecifications when:It is within its calibration cycle It has been turned on at least 30 minutes. It has been stored at an ambient temperature within the allowed operating range for at least two hours before being turned on; if it has been stored previously at a temperaturerange inside the allowed storage range, but outside the allowed operating range.“Specifications” describe the performance of parameters covered by the productwarranty and apply to the full temperature range of 5 to 45 °C, unless otherwise noted.“Typical” values describe additional product performance information that is not covered by the product warranty. It is performance beyond specifications that 80 percent of the units exhibit with a 95 percent confidence level over the temperature range 20 to 30 °C. Typical performance does not include measurement uncertainty.“Nominal” values indicate expected performance, or describe product performance that is useful in the application of the product, but are not covered by the product warranty.Definitions and ConditionsRange1 Hz to 1 MHz in 1-3-10 sequence—3 dB bandwidth1. Frequency reference uncertainty = Aging rate x period since adjustment + supply voltage stability + temperature stability.Frequency and Time SpecificationCenter frequency 50 MHz, RBW 1 kHz, VBW 1 kHz, amplitude scale log, span 100 kHz, sweep time coupled, peak detector, signal at reference level Preamp off ± 0.3 dB Reference level —10 dB, input attenuation 10 dB Preamp on ± 0.4 dB Reference level —30 dB, input attenuation 10 dBAmplitude SpecificationsAmplitude Specifications (continued) Frequency range 1 MHz to 3.0 GHz Gain18 dB nominalDynamic Range SpecificationsPreamp off, signal input —30 dBm, 0 dB RF attenuationSecond harmonic distortion10 to 200 MHz+30 dBm200 to 500 MHz+35 dBm500 MHz to 3 GHz+43 dBmPreamp off, signal input -30 dBm, 0 dB RF attenuationThird-order intermodulation (TOI)300 MHz to 3 GHz+10 dBm; +13 dBm nominalTracking Generator Specifications (Option TG3 required)Average total power 30 dBm (1 W)AC coupled0 VDC MAXOffset from CW signal10 kHz < —88 dBc/Hz < —90 dBc/Hz Fc = 1 GHz, RBW = 1 kHz, VBW = 10 Hz, and sample detector, log average, average times > 40100 kHz < —100 dBc/Hz < —102 dBc/Hz 1 MHz< —110 dBc/Hz < —112 dBc/Hz Residual FM≤ 100 Hz peak-to-peak in 100 ms1 kHz RBW, 1 kHz VBWDynamic Range Specifications (continued)Modulation Analysis SpecificationsSymbol rate range 1 to 100 kHFSK deviation range 1 to 400 kHzAccuracy± 4% nominal b ≥1 and b ≤ 4, b is the ratio of frequencydeviation to symbol rateDisplayed resolution0.01 HzInputs and OutputsOutput amplitude> 0 dBmConnector and impedance BNC-type female, 50 Ω10 MHz reference input Input amplitude—5 to +10 dBmFrequency lock range± 5 ppm of specified external reference inputfrequencyConnector and impedance BNC-type female, 50 ΩExternal trigger input Input amplitude 5 V TTL levelConnector and impedance BNC-type female, 10 kΩVGA output VGA analog RGB31.5 kHz horizontal, 60 Hz vertical sync rates,non-interlacedD-sub 15-pin female connector VGA compatible640 x 480 screen resolutionLAN TCP/IP interface10Base, RJ-45 connectorUSB interface (device) B plug, version 1.1GPIB interface IEEE-488 bus connector Optional G01 installedGeneralThe recommended calibration cycle is one year. Calibration services are available through Keysight Service CentersRelated Literature–Keysight N9320B RF Spectrum Analyzer, Brochure, literature number 5990-8118EN–Keysight N9320B RF Spectrum Analyzer, Configuration Guide, literature number 5990-8120ENmyKeysightA personalized view into the information most relevant to you.AdvancedTCA® Extensions for Instrumentation and Test (AXIe) is anopen standard that extends the AdvancedTCA for general purpose and semiconductor test. Keysight is a founding member of the AXIe consortium. ATCA®, AdvancedTCA®, and the ATCA logo are registered US trademarks of the PCI Industrial Computer Manufacturers Group.LAN eXtensions for Instruments puts the power of Ethernet and theWeb inside your test systems. Keysight is a founding member of the LXI consortium.PCI eXtensions for Instrumentation (PXI) modular instrumentation delivers a rugged, PC-based high-performance measurement and automation system.Three-Year Warranty/find/ThreeYearWarrantyKeysight’s commitment to superior product quality and lower total costof ownership. The only test and measurement company with three-year warranty standard on all instruments, worldwide.Keysight Assurance Plans/find/AssurancePlansUp to five years of protection and no budgetary surprises to ensure your instruments are operating to specification so you can rely on accurate measurements./go/qualityKeysight Technologies, Inc.DEKRA Certified ISO 9001:2008Quality Management SystemKeysight Channel Partners/find/channelpartnersGet the best of both worlds: Keysight’s measurement expertise and product breadth, combined with channel partner convenience./find/n9320b For more information on Keysight Technologies’ products, applications or services, please contact your local Keysight office. The complete list is available at: /find/contactus AmericasCanada(877) 894 4414 Brazil55 11 3351 7010 Mexico001 800 254 2440 United States(800) 829 4444 Asia PacificAustralia 1 800 629 485 China800 810 0189 Hong Kong800 938 693 India 1 800 112 929 Japan0120 (421) 345 Korea080 769 0800 Malaysia 1 800 888 848 Singapore 1 800 375 8100 Taiwan0800 047 866 Other AP Countries(65) 6375 8100 Europe & Middle EastAustria0800 001122 Belgium0800 58580 Finland0800 523252 France0805 980333 Germany0800 6270999 Ireland1800 832700 Israel 1 809 343051 Italy800 599100 Luxembourg+32 800 58580 Netherlands0800 0233200 Russia8800 5009286 Spain800 000154 Sweden0200 882255 Switzerland0800 805353Opt. 1 (DE)Opt. 2 (FR)Opt. 3 (IT) United Kingdom0800 0260637 For other unlisted countries:/find/contactus(BP-09-23-14)11 | Keysight | M9037A PXIe Embedded Controller - Data SheetThis information is subject to change without notice.© Keysight Technologies, 2011 - 2014Published in USA, December 11, 20145990-8119EN。

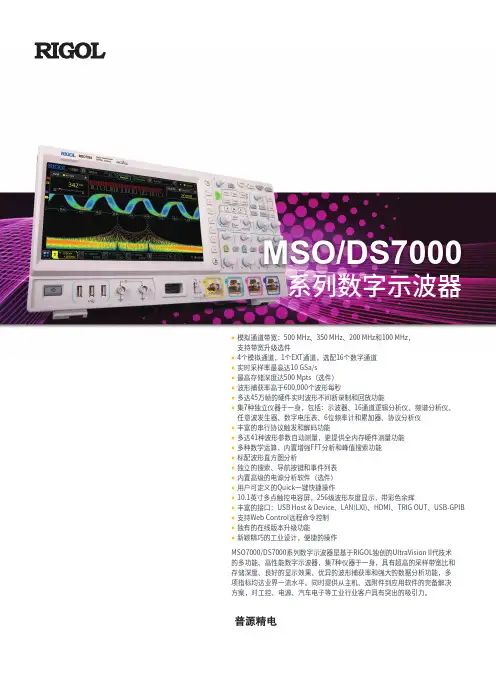

模拟通道带宽：500 MHz、350 MHz、200 MHz和100 MHz，支持带宽升级选件4个模拟通道，1个EXT通道，选配16个数字通道 实时采样率最高达10 GSa/s最高存储深度达500 Mpts（选件） 波形捕获率高于600,000个波形每秒多达45万帧的硬件实时波形不间断录制和回放功能集7种独立仪器于一身，包括：示波器、16通道逻辑分析仪、频谱分析仪、 任意波发生器、数字电压表、6位频率计和累加器、协议分析仪 丰富的串行协议触发和解码功能多达41种波形参数自动测量，更提供全内存硬件测量功能 多种数学运算，内置增强FFT分析和峰值搜索功能 标配波形直方图分析独立的搜索、导航按键和事件列表 内置高级的电源分析软件（选件） 用户可定义的Quick一键快捷操作10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉丰富的接口：USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB 支持Web Control远程命令控制 独有的在线版本升级功能新颖精巧的工业设计，便捷的操作MSO7000/DS7000系列数字示波器是基于RIGOL独创的UltraVision II代技术的多功能、高性能数字示波器，集7种仪器于一身，具有超高的采样带宽比和存储深度、良好的显示效果、优异的波形捕获率和强大的数据分析功能，多项指标均达业界一流水平。
