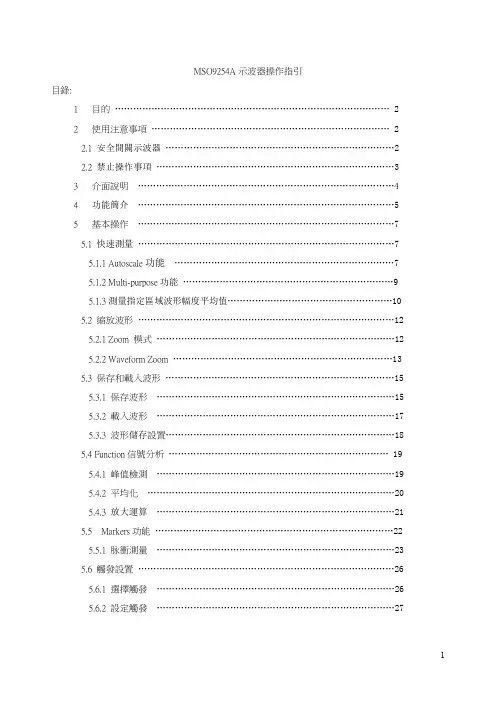

MSO9254A示波器操作指引目錄:1 目的 (2)2 使用注意事項 (2)2.1 安全開關示波器 (2)2.2 禁止操作事項 (3)3 介面說明 (4)4 功能簡介 (5)5 基本操作 (7)5.1 快速測量 (7)5.1.1 Autoscale功能 (7)5.1.2 Multi-purpose功能 (9)5.1.3測量指定區域波形幅度平均值 (10)5.2 縮放波形 (12)5.2.1 Zoom 模式 (12)5.2.2 Waveform Zoom (13)5.3 保存和載入波形 (15)5.3.1 保存波形 (15)5.3.2 載入波形 (17)5.3.3 波形儲存設置 (18)5.4 Function信號分析 (19)5.4.1 峰值檢測 (19)5.4.2 平均化 (20)5.4.3 放大運算 (21)5.5 Markers功能 (22)5.5.1 脉衝測量 (23)5.6 觸發設置 (26)5.6.1 選擇觸發 (26)5.6.2 設定觸發 (27)MSO9254A示波器操作指引1.目的:掌握MSO9254A示波器的基本使用方法.2. 使用注意事項:2.1安全開關示波器.2.1.1安全地打開示波器.2.1.1.1 示波器電源要求為100至240 V, 50/60Hz.2.1.1.2 輕按(大約0.25 LBS.)示波器左下角開關按鈕.如下圖.電源開關鍵2.1.1.3在進入Windows操作系統前不准按F2鍵,以免進入硬盤數據恢復模式.引起誤操作.2.1.1.4等待示波器初始化一段時間,直至進入以下示波器圖形介面方可進行操作. Array2.1.2 安全地關閉示波器.2.1.2.1 關閉示波器時,不准直接斷開電源.2.1.2.2 先退出示波器軟件介面.點選主菜單欄File項,下拉菜單中點擊Exit.即退出示波器軟件.2.1.2.3在操作系統下, 點擊屏幕左下角開始按鈕,選擇關閉計算機.如下圖.后選擇關閉計算機先點擊屏幕左下角開始按鈕2.2 禁止操作事項2.2.1 禁止改變Windows操作系統設置,因爲這將影響示波器正確的操作.2.2.1.1 不准改變電源選項.2.2.1.2 不准改變系統正確的硬件欄設置.2.2.1.3 不准卸載字體.2.2.1.4 不准改變顯示設置.2.2.1.5 不准改變屏幕分辨率或者顔色bit率.2.2.1.6 不准改字體大小至最大.2.2.1.7 不准删除或修改示波器管理員帳戶.2.2.2 禁止用尖銳物或筆等接觸前控面板按鍵, 觸摸屏表面.2.2.3 使用鼠標操作,在圖形介面中點選, 調節波形, 避免頻繁使用前控面板按鍵旋鈕等,造成機械損壞.2.2.4 請關閉示波器觸摸屏功能,避免使用中時造成誤操作. 點選頂部菜單欄設定Setup項,下拉菜單中點擊Display.取消勾選Touch Screen.觸摸屏功能開關2.2.5 正確拔插探頭,因為此示波器的探頭針比較現有的其它示波器探頭要細.更容易彎曲或折.斷.如圖所示2.2.6 使用前注意檢查額定值,禁止過載使用. 不要超出最大輸入額定電壓. 對於50歐輸入阻抗,最大輸入電壓5伏特峰值. 對於1M歐輸入阻抗,最大輸入150Vrms,交流耦合250伏特.2.2.7 不要使用液體清潔示波器,水可以進入到示波器前控面板,損壞敏感電子元件.3. 介面說明選項 對應的前控面板按鍵 注釋運行 [Run/Stop]綠燈表示運行 連續採集波形. 停止 [Run/Stop]紅燈表示停止 停止採集波形. 單步[Single]單步採集波形.通道開關 垂直控制部份顯示為[1],[2],[3],[4]的通道開關 勾選"ON"下的方框,打開/關閉通道. 垂直控制 Vertical scale 旋鈕 包含4個通道的垂直刻度調節項. 窗口最小化 N/A 將程序最小化至工作欄,切換到桌面.數字通道開關 [Digital] Key 打開/關閉數字通道.顯示清除 [clear display] 在停止採集信號時,清除顯示區域的波形.打印鍵 N/A 打印當前圖面,未連接印表機時,保存為XPS 格式文件. 波形亮度調節 N/A調節波形顯示的亮度.水平控制 Horizontal scale 旋鈕 包含水平刻度調節項及offset 值. 電平[Level] 旋鈕電平調節. 運行 停止 單步打印鍵 波形亮度調節 水平控制部份通道開關 垂直控制部份波形測量選項部份窗口隱藏按鈕波形記憶欄 數字通道開關 軟體主菜單顯示清除 電平調節4. 功能簡介功能 簡介快速測量 使用Autoscale自動設定控制波形顯示,Muliti-purpose鍵測量波形基本指標.基本指標包含上升時間,下降時間,週期,頻率,峰峰值,最大/最小電壓,平均電壓值.波形放大 快速擴展波形的功能,有Zoom mode和Waveform zoom兩個方法.前者能使放大波形與原波形同時顯示.後者能用滑鼠直接框選,放大任意一處波形.保存,載入波形 使用這個功能可以在以後的時間裏來再現波形, 用來做信號的對比分析.可以查看比允許的輸入通道數量更多的波形.Function信號分析 運用各種運算方式,演算出你需要的波形,用來分析信號的詳細信息.運算方式附表1.Markers測量 又叫Cursors,通過二組光標做標記,測量不規則波形,脉衝寬度,上升/下降時間. 其包括追蹤波形模式,手動放置模式,測量追蹤模式.多種的觸發器 示波器提供多種觸發方式,通過設定觸發條件查找特定部份波形.觸發方式附表2.附表1: 運算方式NO. 運算法 注釋1 Absolute Value 絕對值此操作計算來源1波形的絕對值.2 Add 加法此操作相加來源1波形和來源2波形電壓值.3 Amplitude Demodulation 振幅解調此操作展示調幅輸入信號振幅包絡線.4 Average 平均化平均數學運算使示波器獲取波形數據的平均值.5 Common Mode 相加來源1波形和來源2波形電壓值.除以2.6 Delay 延時使原波形按照指定的延時數值水平移動.7 Differentiate 區分計算波形的離散點.8 Divide 除法用來源1波形除來源2波形.9 FFT Magnitude 快速傅氏變換10 FFT Phase 快速傅氏變換相位11 High Pass Filter 高通濾波器在來源波形上應用高通濾波器.12 Integrate 積分計算來源1波形的積分.13 Invert 反向顛倒來源1波形的電壓值.14 Low Pass Filter 低通濾波器15 Magnify 放大放大或衰減來源1的波形在垂直和水平方向.16 Max 最大值採集來源1波形的最大值.17 Meas Histogram 展示測量數值的柱狀圖.18 Meas Trend 展示測量數值的趨勢圖.19 Min 最小值採集來源1波形的最小值.20 Multiply 乘法來源1波形與來源2波形相乘.21 Square 平方計算來源1波形的平方值.22 Square Root 平方根計算來源1波形的平方根值.23 Subtract 減法計算來源1波形減去來源2波形.附表2: 觸發方式NO. 觸發類型 注釋1 Edge 邊沿2 Glitch 毛刺3 Width 脈寬4 Runt 矮波5 Windows 窗口6 Time-out 延時7 Interval 間隔8 Slew rate 斜率9 Pattern 碼型10 Setup and hold 建立和保持11 Video 視頻5. 基本操作5.1 快速測量通過使用Autoscale特性得到一個穩定的觸發.使用它自動地設定顯示控制以最好地顯示我們的波形.Multi-purpose當使用這個按鍵,示波器執行特定的快速測量操作.快速得到波形的基本指標.5.1.1 Autoscale功能5.1.1.1 首先設定使用者偏好設置.點擊主菜單Utilities,在下拉菜單中選擇User Preferences.5.1.1.2 在Autoscale一欄下,點選Displayed channels only.然後點close關閉.5.1.1.3 點擊主菜單Control, 在下拉菜單中選取Default Setup, 恢復默認設定. 這一步不會改變使用者偏好設定的內容.如下圖的提示.5.1.1.4 將未接入信號的通道關閉, 此時只連接通道1時,需將通道2, 3, 4關閉.將對應通道下面的勾選取消.5.1.1.5 再從Control菜單中選擇Autoscale. 示波器評估輸入的波形和調整示波器控制,得到一個穩定的波形顯示.另外,基于波形的輸入自動調整投入觸發控制,水平,垂直設置.5.1.2 Multi-purpose功能5.1.2.1 在得到穩定波形后, 點擊主菜單Utilities, 在下拉菜單中選取Multipurpose.示波器執行自動測量.5.1.2.2 測量結果被顯示在測量標籤欄.5.1.2.3 具體單項測量值.例如波形上升時間,如圖.鼠標拖放一個上升時間測量項到波形中,放置不同位置的上升沿時,會顯示相應位置的上升時間.如下圖.5.1.3 测量指定区域波形幅度平均值5.1.3.1 在波形顯示區域內,按住鼠標左鍵框選出需要測量的區域.虛線框內為指定需要測量的區域5.1.3.2 然後釋放鼠標,將出現一個下拉菜單,選擇Waveform Zoom波形放大.5.1.3.3 此時你指定區域的波形顯示在整個顯示區域內.5.1.3.4 在彈出的對話框中,選擇Entire Display,測量區域為整個顯示區域波形.然后點擊OK.5.1.3.5 測量值顯示在底部標籤內.點擊此圖示測量幅度平均值5.2 波形縮放功能波形縮放是用于快速查看一個擴展部分的波形的工具.能讓你觀察關鍵信號在特定位置的細節.5.2.1 Zoom Mode 縮放模式5.2.1.1 鼠標點擊菜單選項Setup,選擇Horizontal setup, 勾選Zoom項.勾選Zoom項,開啟Zoom Mode5.2.1.2 波形可視區域分爲兩個網格.頂部網格包含原始視圖的波形,底部的網格包含水平展開圖.這個部分的波形上的網格包含在框的部分波形顯示在底部的網格.5.2.1.3 觀察波形不同位置部份細節,通過使用介面內水平位置調節欄,可以移動到不同的部分高亮區域的波形.也可以用鼠標移動這個高亮的外框.將光標移動到上方或者下方的邊框,點鼠標左鍵,拖動窗口到它的新位置,然後釋放鼠標按鈕.通過使用水平標尺“秒/格”欄,可以更改擴張倍數.5.2.1.4 調節水平,鼠標點擊菜單選項Setup,選擇Horizontal setup, 分別勾選Main和Zoom區域的vernier進入微調模式, 數值將以藍色高亮顯示出來.如下圖.取消勾選則恢復到粗調控制.5.2.1.5 在Horizontal setup對話框中取消勾選Zoom,恢復到單個網格顯示波形.5.2.1.6 Zoom Mode注意點:即使縮放顯示波形,它們的垂直刻度是相同的.5.2.2 Waveform Zoom 波形縮放5.2.2.1 執行一個波形縮放,按住鼠標左鍵在波形可視區域,框選需要放大觀察的面積.高亮外框,可以用鼠標移動.波形放大顯示區域 藍色高亮顯示進入微調藍色高亮顯示進入微調原始視圖的波形區域 水平位置調節欄水平標尺調節欄5.2.2.2然後釋放鼠標,將出現一個下拉菜單,選擇Waveform Zoom波形放大.5.2.2.3 剛剛框選區域的波形信號將自動放大顯示出來.示波器將改變所有顯示波形的垂直刻度,垂直偏移,水平刻度,水平位置.5.2.2.4 退出Waveform Zoom,在屏幕空白區域點擊鼠標右鍵,菜單中選擇undo zoom.返回顯示原始波形.框選需要放大觀察的面積垂直刻度變化水平刻度,水平位置變化5.2.2.5 Waveform Zoom注意點:不同于縮放模式,它不創建兩個網格.相反它保持網格數量,但是波形的垂直刻度,垂直偏移,水平刻度,水平位置都會發生改變.此功能聚焦于你指定的那部分波形.它可以用來改變所有的輸入通道水平刻度和位置, 記憶波形,或目前顯示的波形運算通道.5.3 波形保存和載入功能使用這個功能可以在以後的時間裏來再現波形, 用來做信號的對比分析.可以查看比允許的輸入通道數量更多的波形,例如,如果你想要同時在屏幕上查看五個模擬波形, 你可以保存一個信號波形到存儲器, 通過存儲器顯示它,然後,再從輸入通道獲取其他四個波形.5.3.1 保存波形.5.3.1.1 保存波形至存儲器5.3.1.1.1 鼠標點擊主菜單選項File ,下拉菜單中選擇Save.5.3.1.1.2 在Save一欄下選擇To Memory1, channel 1. 則此時的波形就保存到存儲器1中的通道1.總共有四個存儲器可以保存.如下圖.5.3.1.2 保存為一個波形文件5.3.1.2.1 保存波形文件在示波器的硬盤中.這樣可以避免你的波形被其他人使用時從存儲器中替換掉.5.3.1.2.2 在Save一欄下選擇 Waveform波形,彈出以下對話框.5.3.1.2.3 選擇需要保存的波形所在通道. 輸入文件名, 點擊Save保存. 如下圖.5.3.1.2.4 保存路徑可以放在C盤下,Waveform資料夾內.路徑C盤下,Waveform資料輸入文件名要保存的波形所在通道5.3.2 載入波形5.3.2.1 從波形存儲器中載入5.3.2.1.1 載入一個波形從波形存儲器. 鼠標點擊菜單選項Setup ,選擇Waveform Memories.5.3.2.1.2 然後點擊一個按鈕在頂部選擇的四個波形儲存位置(m1﹑m2﹑m3或m4).5.3.2.1.3 勾選Display On, 之前保存在Memory1, channel1中的波形則顯示出現在屏幕中了.5.3.2.2 從文件載入波形5.3.2.2.1 從文件載入.鼠標點擊菜單選項File ,選擇Load.5.3.2.2.2 在對話框中選取需要載入的波形文件, 點擊載入. 選擇波形保存資料夾Waveform,從中選擇之前保存的文件.點擊Load 讀取.5.3.3.3 波形保存和載入注意點:在保存/載入波形文件時注意選擇通道,通道1至通道4. 同時僅能保存/載入某一個通道的波形.每條通道對應一個波形,如需保存四個波形,就需要分別保存在四個通道內. 兩種Data 保存選項.四個波形儲存位置從波形載入按鈕All Data —所有的數據,所有數據加載波形數據點進入波形存儲器作為顯示.數據加載到波形存儲器不包括Sin(x)/x插值數字濾波器的數據.On-Screen Data —屏幕上的數據加載只出現在波形可視區域的波形數據,進入到波形存儲器. 如果它是啓用的,加載的數據包括Sin(x)/x插值數字濾波器的數據.5.3.3 存儲器中波形設置軟件介面中,水平,垂直調節部份是通道中的波形,對Memory中的波形調節需要至存儲器波形設置Waveform Memories Setup中調節. 存入波形時無需調節.5.3.3.1 對存儲器中的波形進行調節. 鼠標點擊菜單選項Setup ,選擇Waveform Memories.5.3.3.2 Vertical Scale垂直刻度—控制選擇存儲的波形設置”伏/格”垂直刻度.垂直伸縮變化1-2-5步驟序列變化.勾選Vernier進入微調.5.3.3.3 Offset —偏移,偏移量控制移動波形垂直向上或向下爲選中的波形存儲器.這個控制設置電壓爲代表的中心十字綫的顯示.可以用鼠標拖動波形.使用鼠標左鍵,點擊一個波形,向上或向下拖動,然後釋放鼠標按鈕來調整垂直偏移.5.3.3.4 Horizontal Scale水平刻度—控制選擇存儲的波形設置”秒/格”水平刻度.水平擴展的變化在1-2-5步驟序列變換.你還可以輸入一個數值 ,點擊數值和使用彈出式鍵盤.您可以使用擴展或波形變焦放大存儲波形.E-06代表E的負六次方200us/格5.3.3.5 Horizontal Position—水平位置,位置移動存儲波形水平.也可以用鼠標拖動波形.使用鼠標左鍵,點擊一個波形,左、右拖動,然後釋放鼠標按鈕來調整水平位置偏移.5.3.3.6 Tie Horizontal to Timebase —綁定水平到時基,當啓用時,可以讓你改變波形存儲器波形水平刻度和位置, 使用通道的時基水平刻度位置.5.4 Function信號分析5.4.1 峰值檢測, 可以更好地分析噪聲.5.4.1.1 點選主菜單欄Analyze,選擇下拉菜單Math, 選擇Funtion1,勾選display on.5.4.1.2 在operator中選擇需要運算方式Max, 在Source中選擇信號源通道,通道1.5.4.1.3 此時,如果只要觀察運算波形,可以關閉通道1.5.4.2 平均化, 要分析信號形狀,並忽略噪聲,減少示波器顯示的隨機噪聲.5.4.2.1 點選菜單欄Analyze下Math, 選擇Funtion2, 勾選display on.5.4.2.2 在operator中選擇需要運算方式Average, 在Source中選擇信號源通道,channel1.取均值的個數.可以輸入自定義數量.5.4.2.3 示波器支持將不同的信號分析顯示在同一波形中,為避免混亂,可以將之前的Funtion1的display on勾選取消掉,則只單獨顯示Funtion2分析信息.如下圖.5.4.3 Magnify 運算放大5.4.3.1 點選介面菜單項Analyze, 選擇Math.5.4.3.2 在function1中的operator選取運算類型Magnify.信號源Source1選取channel1.選取運算類型Magnify選擇信號源5.4.3.3 選擇手動控制放大/縮小的水平或垂直刻度的數值, 在Scale欄中輸入一定的值.5.4.3.4 Magnify 運算放大注意點:通過設置Magnify運算放大/縮小的水平或垂直刻度的數值,控制將會更加精確,精准控制縮放比例.5.5 Markers功能應用:用於測量某些不規則的波形或者某脉衝的寬度和上升/下降時間等.兩組在波形顯示區水平和垂直標記, 用于指定的電壓和時間的測量.標記可以設置在任意顯示波形的位置.當你移動標記水平,波形的垂直振幅被跟踪和測量(垂直振幅顯示在標記選項卡底部的顯示區域).在該選項卡中,時間和電壓位置也顯示.垂直(Y)和水平(X)差异的標記顯示爲Δ值.計算并顯示1 /ΔX頻率值.5.5.1 測量某脉衝的寬度, 上升時間, 定位週期測量值.5.5.1.1 測量某脉衝的寬度.使用Markers測量, 點選菜單欄Measure下的Marker,打開Marker設置.Marker LED燈亮.5.5.1.2 在模式中選擇追踪波形模式Track waveforms.屏幕上會出現一組光標(Ax, Bx).在對話框中選擇標記的通道channel 1(即波形所在通道).5.5.1.3 使用滑鼠移動到光標上,點擊左鍵,拖動光標Ax置于脉衝的上升沿, 將另一光標Bx置於脈衝的下降沿.5.5.1.4 底部Marker下的數據△x就是要測的脈衝寬度. 如下圖:光標Bx 置於脈衝的下降沿拖動光標Ax 置于脉衝的上升沿數據△x5.5.1.5 測量某脉衝的上升時間. 點選主菜單Measure下的Markers,打開Markers設置.5.5.1.6 在模式中選擇手動放置模式Manual placement.在對話框中選擇標記的通道channel 1(即波形所在通道).屏幕上會出現兩組光標(Ax, Bx).(Ay, By).5.5.1.7 使用滑鼠移動到光標上,點擊左鍵,拖動光標Ax置于脉衝的底部, 將另一光標Bx置於脈衝的頂部.同樣地,分別將(Ay, By)光標移動至(Ax, Bx)與波形的交點處.5.5.1.8 底部Marker下的數據△x即爲波形的上升時間.△y為幅度.如下圖:拖動光標By拖動光標Ax拖動光標Ay拖動光標Bx5.5.1.9 定位週期測量值. 示波器自動測量了波形週期,通過Markers標記出週期測量位置.確定自動測量是正確與否.5.5.1.10 示波器自動測量後,測量值將顯示在底部欄內.在模式中選擇Track Measurements.5.5.1.11 在週期測量值上鼠標點擊右鍵,勾選Track with Markers5.5.1.12 關閉Markers功能, 打開Markers設置.在模式中選擇Off,即關閉了功能.5.5.1.13 Markers功能注意點:注意Track waveforms模式下,你只能控制水平位置的標記,因爲垂直位置跟踪波形.垂直光標無法拖動它的位置. 因爲它是跟踪波形.Manual Placement: 手動放置,也可以用于振幅測量,但跟踪波形標記Track waveforms模式能提供更好的垂直測量精度.如果沒有自動測量已經選定, Track Measurement Markers這些標記是不顯示的.光標跟縱的就是週期測量位置5.6 觸發功能應用:在波形中定位事件.獲得一個波形穩定的顯示.設置觸發條件,當條件達到時,示波器顯示觸發事件,幷開始尋找下一個觸發事件.這允許設置觸發條件來查找特定的各部分的波形.5.6.1 選擇觸發類型, 使用這些控件來快速確定和設置觸發條件. 可以通過兩種選擇方式(Trigger Gallery觸發器圖示,Trigger Shortcuts觸發器快捷方式) 來選擇.兩種選擇方式結果是一致的.5.6.1.1 通過Trigger Gallery觸發器圖示選擇.5.6.1.1.1 從主菜單選擇觸發Trigger, 單擊Gallery選項.會出現以下對話框.5.6.1.1.2 Trigger Gallery觸發器圖示.爲各種觸發方式顯示所有可能的圖標.通過粗略的瀏覽這些圖標,你可以找到一個適合您的特定需要,雙擊它,示波器將自動配置觸發器設置對話框來匹配你的選擇.5.6.1.2 通過Trigger Gallery觸發器圖示選擇.5.6.1.2.1 從主菜單選擇觸發Trigger,選擇Shortcuts,彈出一個Trigger列表5.6.1.2.2 Trigger Shortcuts —觸發器快捷方式. 當你點擊快捷鍵按鈕,彈出列表描述不同的觸發器.根據你的具體情况,可以從這個列表選擇. 示波器將自動配置觸發器設置對話框來匹配你的選擇.例如,我要設置觸發定格波形中一個很窄的脉衝, 可以通過Shortcuts菜單里選擇A pulse, that is too narrow. 如果我要設置觸發定格波形中一個較低的脉衝, 可以通過Shortcuts菜單里選擇A pulse, that isn’t tall enough.5.6.2 設定觸發5.6.2.1 從主菜單選擇觸發Trigger,單擊設置觸發Setup Trigger選項.如下圖.5.6.2.2 在對話框中有多種不同類型的觸發,選用最常用的是邊緣觸發.選擇Edge觸發類型.新示波器支持多種觸發類型,邊沿(Edge),毛刺(Glitch),脈寬(Width), 矮波(Runt),窗口(Windows),延時(Time-out),間隔(Interval),斜率(Slew rate), 碼型(Pattern).根據波形需求來選擇.5.6.2.3 選擇Source觸發波形通道,波形通道為channel 1.5.6.2.4 點擊Level觸發電平,可以直接輸入數值,也可以點擊旁邊的箭頭調節大小.5.6.2.5 觸發方式,讓你選擇是否觸發在上升沿或者下降沿,這裡選擇觸發上升沿.5.6.2.6 掃描方式Sweep,通過點選,在兩種模式之間進行切換Auto, Trig'd.默認設置為自動. Auto—自動掃描觸發模式使示波器在缺乏設定觸發條件的情況下觸發,示波器等待一段時間由示波器的自動設置觸發條件,當你不確定如何設置觸發條件來觸發示波器.Trig'd—僅當檢測到有效觸發條件時,才更新顯示波形.5.6.2.7 注意點:任何輸入通道,輔助輸入觸發,或綫輸入可作爲觸發源.在Single單步採集模式,通過按下主菜單Control中的[Single],在這種情况下它停止尋找下一個觸發事件.選擇觸發器觸發波形通道 觸發電平選擇觸發方式掃描方式。
