示波器的使用说明(1)

示波器使用说明书
一、 使用前准备，先将示波器探头接通电机接地线，然后将示波器输入端子接电
机盖板触头回位线，同时串联一个512Ω电阻。

如图一
图一
二、 检测电机，具体操作步骤如下：
（1） 先打开稳压电流器开关，旋转电压按钮将电压调整至15.0V ，然后打开示波
器开关，最后将稳压电流器插头插入电机护套。

开关
（2）、向左转动水平旋钮SCALE 改变水平档位，调整水平扫描速度为500ms/div(秒/格)。

如图四，图五
图四
图五
（3）、当屏幕出现5个波峰时候按下暂停键，如图六、图七
图六
图七
5ms/div(秒/格)，如图八
图八
（5）、向右转动水平旋钮POSITION调整信号在波形窗口位置，将位置箭头与其中一个波峰最左端对齐，记下此时时间a。

如图九、图十
图九
图十
(6)、向左转动水平旋钮POSITION调整信号在波形窗口位置，将位置箭头与波峰最右端对齐，记下此时时间b。

如图十一
图十一
（7）、计算回位时间t=|b-a|。

（8）、按下稳压电流器开关关闭稳压电流器，按下示波器开关关闭示波器，拔下插
头。

（注：经示波器检测回位时间的电机未复位，检测完毕后注意将电机回位）。

操作手册示波器使用方法说明书操作手册-示波器使用方法说明书1. 简介示波器是一种广泛应用于电子测量领域的仪器，用于显示电压信号的波形、频率、幅度等参数。

本操作手册旨在向用户提供关于示波器使用的详细指南，帮助您正确高效地操作示波器。

2. 示波器的组成与基本功能2.1 示波器的组成示波器主要由以下几部分组成：- 垂直放大与输入：用于放大和调整待测信号的幅度和范围。

- 水平放大与扫描：用于控制波形的触发和水平移动。

- 示波器显示：负责生成、显示和记录电压波形。

- 添加功能：包括触发、自动测量、数据存储等。

- 控制按钮与接口：便于用户操作和连接外部设备。

2.2 示波器的基本功能示波器具备以下基本功能：- 波形显示：将输入信号转换为波形图显示在示波器屏幕上。

- 触发功能：通过设置特定的触发条件，使示波器只显示特定条件下的波形。

- 自动测量：示波器能够自动测量波形的参数，如频率、峰值、周期等。

- 存储和回放功能：允许用户存储并随时回放特定波形，方便后续分析。

3. 示波器的使用步骤3.1 准备工作- 确保示波器与待测电路正确连接，并正确设置垂直和水平放大范围。

- 打开示波器，并调整亮度和对比度以获得清晰的显示效果。

- 定位示波器中心线，并调整位置使其垂直居中在屏幕上。

3.2 调整垂直和水平放大- 使用垂直放大旋钮调节信号显示的幅度，使波形占满示波器屏幕并不超过边界。

- 根据信号的频率调整水平放大旋钮，以获得合适的波形显示幅度。

3.3 设置触发条件- 使用触发按钮设置触发条件，如边沿触发、脉宽触发等。

- 根据待测信号的特征调整触发电平、触发沿等参数，以稳定地显示波形。

3.4 进行波形测量- 利用示波器的自动测量功能获取波形的相关参数，如频率、周期、峰峰值等。

- 可根据需要选择特定波形的测量，例如上升沿触发后的波形。

3.5 数据存储和回放- 按下示波器上的存储按钮，可以将当前波形保存到示波器内存中。

- 通过示波器的回放功能，可以随时查看已存储的波形，并进行后续分析和处理。

示波器使用说明（一）引言概述:示波器是一种用于测量电信号随时间变化的仪器。

它能够显示电信号的波形，帮助工程师分析和诊断电路的运行情况。

本文将介绍示波器的基本使用方法，包括设置和调整示波器的参数，选择合适的测量通道，以及解读显示的波形图。

正文内容:1. 连接示波器：- 将被测电路与示波器的输入端口连接。

- 确保连接正确、稳定，并避免电路短路或过载。

2. 调整示波器参数：- 设置水平和垂直触发位置，以确定波形在屏幕上的位置。

- 调整时间基准和垂直灵敏度，以使波形适应屏幕大小和幅度范围。

- 设置触发电平和触发斜率，以稳定地捕获感兴趣的波形。

3. 选择测量通道：- 确定要测量的信号通道，以便选择正确的输入端口。

- 使用多通道示波器时，选择适当的通道进行测量。

4. 解读波形图：- 观察波形的形状、幅度和频率等特征，分析电信号的性质。

- 使用垂直和水平游标测量波形的特定参数，如峰值、周期和占空比等。

- 注意观察信号的异常或干扰，以识别潜在的问题。

5. 高级功能使用：- 学习并掌握示波器的额外功能，如捕获模式、自动测量和波形存储等。

- 熟悉示波器的快捷键和面板控制，以提高工作效率。

- 使用外部触发功能和外部设备进行更复杂的测量和分析。

总结:示波器是电子工程师必备的工具之一。

通过正确连接示波器、调整参数、选择通道和解读波形图，可以有效地分析和诊断电路问题。

在熟悉基本使用方法的基础上，进一步掌握高级功能可以提高工作效率和准确性。

希望本文的说明能够帮助您更好地使用示波器，并取得准确可靠的测量结果。

示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。

本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。

二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。

2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。

3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。

三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。

2. 调整水平扫描控制，使波形在屏幕上水平移动。

3. 调整垂直幅度控制，使波形在屏幕上垂直移动。

4. 调整触发控制，使波形在屏幕上稳定显示。

四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。

2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。

3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。

五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。

2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。

3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。

六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。

2. 遵循电路安全操作规范，避免触电和短路等事故发生。

3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。

4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。

七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。

2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。

3. 若问题仍未解决，请联系售后服务。

八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

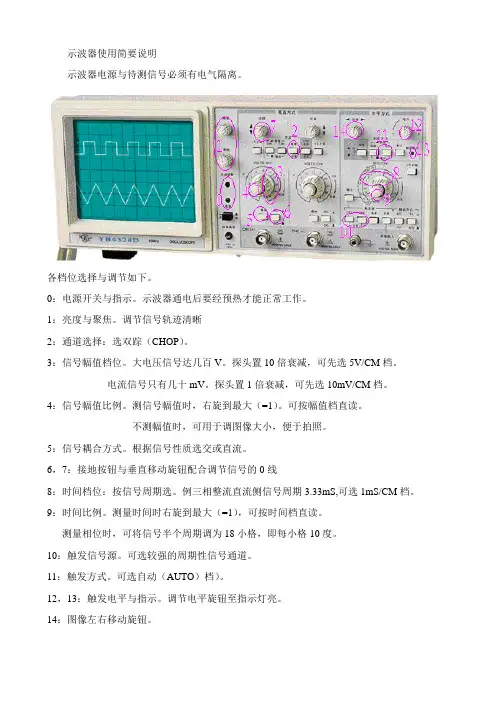

示波器使用简要说明
示波器电源与待测信号必须有电气隔离。

各档位选择与调节如下。

0：电源开关与指示。

示波器通电后要经预热才能正常工作。

1：亮度与聚焦。

调节信号轨迹清晰
2：通道选择：选双踪（CHOP）。

3：信号幅值档位。

大电压信号达几百V。

探头置10倍衰减，可先选5V/CM档。

电流信号只有几十mV。

探头置1倍衰减，可先选10mV/CM档。

4：信号幅值比例。

测信号幅值时，右旋到最大（=1）。

可按幅值档直读。

不测幅值时，可用于调图像大小，便于拍照。

5：信号耦合方式。

根据信号性质选交或直流。

6，7：接地按钮与垂直移动旋钮配合调节信号的0线
8：时间档位：按信号周期选。

例三相整流直流侧信号周期3.33mS,可选1mS/CM档。

9：时间比例。

测量时间时右旋到最大（=1），可按时间档直读。

测量相位时，可将信号半个周期调为18小格，即每小格10度。

10：触发信号源。

可选较强的周期性信号通道。

11：触发方式。

可选自动（AUTO）档）。

12，13：触发电平与指示。

调节电平旋钮至指示灯亮。

14：图像左右移动旋钮。

示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。

下面是示波器的简易使用说明。

1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。

通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。

2.打开示波器：在接好电路后，打开示波器的电源开关。

等待示波器启动，并确保示波器显示屏亮起。

3.调整示波器设置：示波器的设置包括时间和幅度的测量。

通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。

-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。

可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。

一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。

-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。

可以通过旋转垂直灵敏度控制旋钮来调整幅度。

它控制着显示上下移动的波形的垂直高度。

- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。

触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。

如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。

-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。

4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。

5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。

-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。

通过按下自动测量按钮，示波器将自动计算并显示这些参数。

-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。

这对于需要长时间观察波形并进行比较分析的应用非常有用。

-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。

示波器面板操作说明
(1)电源开关。

此开关按下(低)，电源接通，电源指示灯点亮，预热后，仪器即可进行正常工作。

再按一下此开关，电源关断。

（2）辉度调节旋钮。

可以通过顺时针及逆时针旋转来调节轨迹的亮度。

(3) 聚焦调节旋钮。

可以通过顺时针及逆时针旋转来调节轨迹的清晰度。

(4)校准信号。

提供0.5V，1kHz的标准方波信号，用来对仪器进行校准。

(5) 轨迹旋转。

扫描线水平角度校正，扫描线不水平时使用。

(6)垂直移位旋钮。

可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的垂直位置。

(7)水平移位旋钮。

可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的水平位置。

(8) V/div。

调节垂直偏转灵敏度档位开关(即在垂直方向上每一格的读数)。

(9)DC、⊥、AC档位。

用于选择被测信号馈入至垂直通道的耦合方式。

(10) 垂直输入。

垂直通道的输入插孔。

(11) T/div。

扫描速度选择档位开关。

(12)扫描微调旋钮。

顺时针旋到底时为校准位置。

(13)电平。

调节被测信号触发点电平，使信号波形稳定。

(14)水平输入。

水平信号或外触发信号的输入插孔。

(15)内、外档位。

用于选择触发信号源。

内:内部触发。

外:用外接触发信号。

(16) 自动、TV、触发。

扫描方式选择。

(17) +、-。

触发极性选择。

MSO/UPO2000系列示波器使用手册REV12023.05尊敬的用户:您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。

如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。

优利德科技（中国）股份有限公司版权所有。

如果原购买者自购买该产品之日起一年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T或授权的UNI-T分销商购买该产品之日起一年内。

探头及其他附件和保险丝等不受此保证的保护。

如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品。

UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。

所有更换的部件、模块和产品将成为UNI-T的财产。

以下提到的“客户”是指据声明本保证所规定权利的个人或实体。

为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。

客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。

如果产品要运送到UNI-T 维修中心所在国范围内的地点，UNI-T应支付向客户送返产品的费用。

如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。

本保证不适用于由于意外、机器部件的正常磨损、在产品规定的范围之外使用或使用不当或者维护保养不当或不足而造成的任何缺陷、故障或损坏。

UNI-T根据本保证的规定无义务提供以下服务：a)修理由非UNI-T服务代表人员对产品进行安装、修理或维护所导致的损坏；b)修理由于使用不当或与不兼容的设备连接造成的损坏；c)修理由于使用不符合本说明书要求的电源而造成的任何损坏或故障；d)维修已改动或者与其他产品集成的产品（如果这种改动或集成会增加产品维修的时间或难度）。

示波器使用说明书一、产品概述示波器是一种用来观察和测量电信号波形的仪器。

本示波器使用说明书旨在介绍示波器的基本操作方法，以帮助用户正确使用本产品。

二、产品特点1. 高精度测量：示波器具备高精度的信号测量功能，可准确显示电信号的各种参数，包括频率、幅度、相位等。

2. 大屏幕显示：该示波器配备了大尺寸液晶显示屏，能清晰、直观地显示波形图像，便于用户观察和分析信号。

3. 多功能测量：示波器具备多种测量功能，可进行时间、幅度、频率、脉宽等多项测量。

用户可根据需要自行设置测量参数。

4. 多通道输入：本示波器支持多通道信号输入，可同时显示和比较多路信号波形，方便用户进行多信号分析。

三、安全操作注意事项1. 在操作示波器之前，请务必先阅读本使用说明书，并确保了解示波器的基本操作方法和注意事项。

2. 在使用示波器时，应注意电源接地的可靠性，确保设备和被测电路的安全。

3. 在对高压电路进行测量时，切勿直接接触高压部分以避免触电危险。

4. 确保示波器工作环境通风良好，避免灰尘和湿气进入。

5. 不得私自拆卸或改装示波器，如需维修或升级，请联系售后服务部门。

四、示波器基本操作方法1. 打开示波器电源，确保电源指示灯亮起。

2. 连接被测信号到示波器的输入端口，注意信号的极性和幅度范围。

3. 调整示波器的时间基准，使得信号波形能够在屏幕上完整显示。

4. 调整示波器的触发模式，以确保信号波形能够稳定显示。

5. 根据需要设置示波器的测量参数，如测量频率、幅度、相位等。

6. 根据需要调整示波器的触发电平、输入耦合方式等参数，以适应不同的信号源。

7. 使用示波器的光标功能，可对具体的波形进行测量和分析。

8. 在观察和测量结束后，关闭示波器电源，并断开与被测信号的连接。

五、故障排除1. 若示波器显示屏幕无法正常显示波形图像，请先检查示波器的电源是否正常开启。

2. 如果示波器无法触发或无法稳定显示波形，请检查示波器的触发设置和输入信号的稳定性。
