plc设计例题

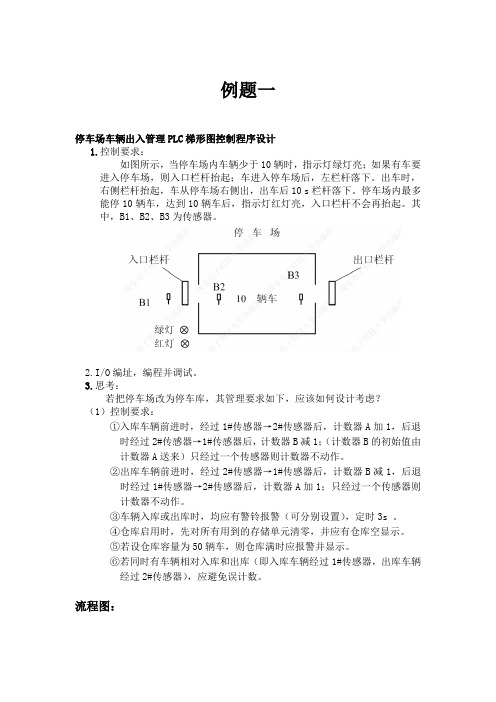

例题一停车场车辆出入管理PLC梯形图控制程序设计1.控制要求：如图所示，当停车场内车辆少于10辆时，指示灯绿灯亮；如果有车要进入停车场，则入口栏杆抬起；车进入停车场后，左栏杆落下。

出车时，右侧栏杆抬起，车从停车场右侧出，出车后10 s栏杆落下。

停车场内最多能停10辆车，达到10辆车后，指示灯红灯亮，入口栏杆不会再抬起。

其中，B1、B2、B3为传感器。

2.I/O编址，编程并调试。

3.思考：若把停车场改为停车库，其管理要求如下，应该如何设计考虑？（1）控制要求：①入库车辆前进时，经过1#传感器→2#传感器后，计数器A加1，后退时经过2#传感器→1#传感器后，计数器B减1；（计数器B的初始值由计数器A送来）只经过一个传感器则计数器不动作。

②出库车辆前进时，经过2#传感器→1#传感器后，计数器B减1，后退时经过1#传感器→2#传感器后，计数器A加1；只经过一个传感器则计数器不动作。

③车辆入库或出库时，均应有警铃报警（可分别设置），定时3s 。

④仓库启用时，先对所有用到的存储单元清零，并应有仓库空显示。

⑤若设仓库容量为50辆车，则仓库满时应报警并显示。

⑥若同时有车辆相对入库和出库（即入库车辆经过1#传感器，出库车辆经过2#传感器），应避免误计数。

流程图：(一)基础控制部分变量名类型说明X0 BOOL 开始on BOOL 正常运行reast BOOL停止/复位green BOOL正常运行灯red BOOL满b1 BOOL入口传感器B3 BOOL出口传感器2.梯形图3.I/O地址分配图4.运行过程分析：当入口传感器b1触发时，入口延时开关b1_long打开，直至计时10s后栏杆落下，同时加减计数器加1。

当入口传感器b3触发时，出口延时开关b3_long打开，直至计时10s后栏杆落下，同时加减计数器减1。

当计数器加满10个后，红灯亮，停车场满，不可以再进入。

(二)思考部分1.变量声明表：同基础部分类似。

2.I/O地址分配图3.流程图4.梯形图部分：5.Automation Basic 部分：6.运行过程分析整个系统采用LAD语言及Automation Basic语言结合的方式建立。

plc编程练习题（打印版）PLC编程练习题（打印版）一、基础练习题1. 题目：编写一个PLC程序，实现一个简单的交通信号灯控制。

要求：交通信号灯有红、黄、绿三种颜色。

初始状态为红灯亮，持续5秒后变为绿灯，绿灯持续10秒后变为黄灯，黄灯持续3秒后返回红灯状态。

2. 题目：设计一个PLC程序，控制一个简单的电机启动和停止。

要求：电机启动时需要先检查安全条件，如安全门是否关闭。

安全门关闭后，启动电机；按下停止按钮，电机停止。

二、进阶练习题1. 题目：编写一个PLC程序，实现对一个生产线的物料传送带的控制。

要求：传送带需要根据物料的重量来调整速度。

当物料重量小于10kg时，传送带以低速运行；当物料重量在10kg至20kg之间时，以中速运行；超过20kg时，以高速运行。

2. 题目：设计一个PLC程序，控制一个自动门的开关。

要求：自动门需要根据人流量来自动开关。

当检测到有人进入时，门打开；当人离开后，门关闭。

门的开关需要有安全保护机制，防止夹伤。

三、综合练习题1. 题目：编写一个PLC程序，实现对一个小型工厂的能源管理系统。

要求：系统需要监控电能、水能和燃气的使用情况。

当能源使用超过预设值时，系统需要发出警告，并自动调整设备的运行状态。

2. 题目：设计一个PLC程序，控制一个自动售货机的运作。

要求：售货机需要根据用户的选择来出货。

用户可以通过触摸屏选择商品，售货机根据选择的商品自动出货。

同时，售货机需要能够显示商品的库存情况。

附加练习题1. 题目：编写一个PLC程序，实现对一个简单的电梯控制系统。

要求：电梯需要根据用户选择的楼层来运行。

电梯在运行过程中需要检测超载情况，并在超载时发出警告。

2. 题目：设计一个PLC程序，控制一个简单的工业机器人的移动。

要求：机器人需要根据预设的路径移动，并在路径的每个点执行特定的任务。

机器人的移动需要有安全保护机制，防止碰撞。

注意：以上练习题仅供参考，实际编程时需要根据具体的PLC型号和编程软件进行相应的调整。

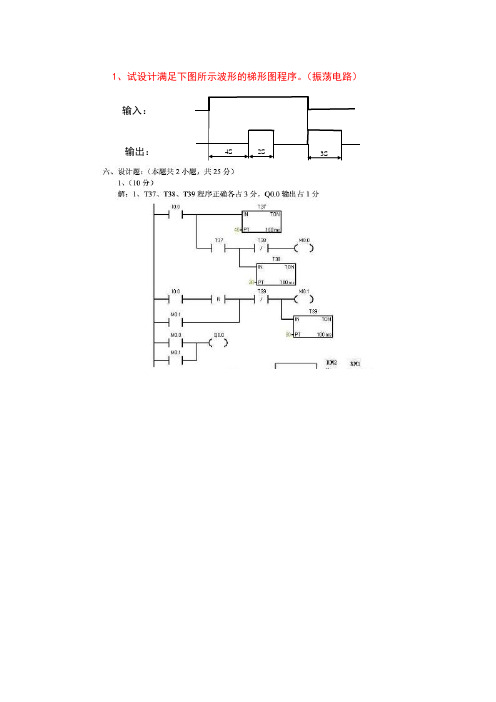

1 / 111、试设计满足下图所示波形的梯形图程序。

（振荡电路）输入：I0.0 输出：Q0.02、用PLC （S7-200机型）设计程序，实现可以在甲地、乙地、丙地控制一盏灯亮、灭的程序。

（三地控制）3、试用EU 、ED 、R 、S 指令设计满足下图所示波形的梯形图程序。

（10分）输入：I0.0I0.1输出：Q0.04、鼓风机系统一般有引风机和鼓风机两级构成。

当按下启动按钮（SB0）之后，引风机先工作，工作30秒后，鼓风机工作。

按下停止按钮（SB1）之后，鼓风机先停止工作，20秒之后，引风机才停止工作。

两台电机均有过载保护，任一电机过载，两台电机立即停车。

（应用时序法设计定时器的应用）5、S7 200系列PLC 编程实现楼梯灯控制，控制要求：上楼梯时，按下按钮SB1，灯HL1亮，2分钟后自动熄灭；下楼梯时，按下按钮SB2，灯HL1也亮2分钟后再熄灭。

（基本延时应用）4S2S3S专业班级： 姓 名： 学 号：密 封 线2 / 116、有三台电动机，按下启动接钮后，M1启动，延时30秒后，M2启动，延时40秒后，M3启动；运行30分钟后三台电动机全部停车；在运行过程中按下停止接钮，三台电动机全部停车。

试用S7-200 PLC 机型设计其：(1) P LC 硬件接线原理图 (7分) (2) P LC 控制程序 (8分)7、用一个按钮开关（I0.0）控制三盏灯（Q0.1 、Q0.2 、Q0.3），按钮按三下第一盏灯Q0.1亮，再按三下第二盏灯Q0.2亮，再按三下第三盏灯Q0.3亮，再按一下全灭。

（计数器的基本应用）8、试设计满足下图所示波形的梯形图程序。

（基本延时）输入I0.0：输出Q0.0： S9、I0.0、I0.1、I0.2、I0.3四个输入端，每当有两个输入“1”，另两个输入“0”时，输出Q0.0就接通。

设计梯形图。

（触点比较电路）10、用S7 200系列PLC 实现对I0.0的一个二分频的程序。

1、试设计满足下图所示波形的梯形图程序。

（振荡电路）输入：输出：4S 2S 3S2、用PLC （S7-200机型）设计程序，实现可以在甲地、乙地、丙地控制一盏灯亮、灭的程序。

（三地控制）3、试用EU 、ED 、R 、S 指令设计满足下图所示波形的梯形图程序。

（10分）输入： 输出：4、鼓风机系统一般有引风机和鼓风机两级构成。

当按下启动按钮（SB0）之后，引风机先工作，工作30秒后，鼓风机工作。

按下停止按钮（SB1）之后，鼓风机先停止工作，20秒之后，引风机才停止工作。

两台电机均有过载保护，任一电机过载，两台电机立即停车。

（应用时序法设计定时器的应用）专业班级：姓 名：学 号：密封线5、S7 200系列PLC编程实现楼梯灯控制，控制要求：上楼梯时，按下按钮SB1，灯HL1亮，2分钟后自动熄灭；下楼梯时，按下按钮SB2，灯HL1也亮2分钟后再熄灭。

（基本延时应用）6、有三台电动机，按下启动接钮后，M1启动，延时30秒后，M2启动，延时40秒后，M3启动；运行30分钟后三台电动机全部停车；在运行过程中按下停止接钮，三台电动机全部停车。

试用S7-200 PLC机型设计其：(1) PLC硬件接线原理图 (7分)(2) PLC控制程序 (8分)7、用一个按钮开关（）控制三盏灯（、、），按钮按三下第一盏灯亮，再按三下第二盏灯亮，再按三下第三盏灯亮，再按一下全灭。

（计数器的基本应用）8、试设计满足下图所示波形的梯形图程序。

（基本延时）输出：9、、、、四个输入端，每当有两个输入“1”，另两个输入“0”时，输出就接通。

设计梯形图。

（触点比较电路）10、用S7 200系列PLC实现对的一个二分频的程序。

（10分）11、试用S7-200PLC设计满足下图所示波形的梯形图程序。

（定时器计数器的基本应用）5S12、试设计满足下图所示波形的梯形图程序。

（基本延时）13、用两个计数器设计一个定时电路，在按下10小时后将接通。

plc实验考题--1、设计程序,三台设备运行指示,当一台设备运行时指示灯闪烁〈亮1s灭1s〉,当两台设备运行时指示灯常亮,当三台设备全部运行时指示灯闪烁(亮4s灭2s〉,没有设备运行时指示灯不亮。

2、设计一个洗衣机洗涤程序,要求按下启动按钮后,电动机正转10s, 停5s,电动机反转10s,停5s,如此循环。

按下停止按钮立即停止。

3、设计一个彩灯控制程序,有三盏彩灯分别为红色、黄色、绿色,启动后,红灯亮2s 之后黄灯亮,红灯开始闪烁(亮1s灭1s),3s之后红灯和黄灯均灭绿灯亮,4s之后绿灯灭, 1s之后又是红灯亮,如此循环,当按下停止按钮,三盏灯均灭。

4、设计一个喷水池喷水控制,要求按下启动按钮后,高水柱喷l0s停止2秒,低水柱喷5s停止2秒,双水柱喷2s停止2秒,如此循环。

5、设计一个彩灯控制程序,有三盏彩灯分别为红色、黄色、绿色,启动后,红灯亮,2s之后黄灯也亮,3s之后红灯和黄灯均灭绿灯亮,4s之后绿灯灭,1s之后又是红灯亮,如此循环,当按下停止按钮,三盏灯均灭。

6、设计一个周期输出脉冲,一个周期中包括高电平5s,低电平3s,高电平10s,低电平6s。

7、设计一个彩灯控制程序,有三盏彩灯依次循环点亮,分别为红色、黄色、绿色,启动后,红灯亮2s灭,之后黄灯亮3s灭,之后绿灯亮4s灭,如此循环,当按下停止按钮,三盏灯均灭。

8、设计程序,三台设备运行指示,当一台设备运行时绿色指示灯亮,当两台设备运行时红色指示灯亮,当三台设备全部运行时两个指示灯均亮,没有设备运行时指示灯不亮。

9、设计一个彩灯控制程序,有三盏彩灯分别为红色、黄色、绿色,启动后,红灯亮,2s之后黄灯也亮,3之后红灯灭绿灯亮,4s之后黄灯和绿灯灭,ls之后又是红灯亮,如此循环,当按下停止按钮,三盏灯均灭。

10、设计一个简单的两组抢答装置,当主持人按下开始按钮以后,抢答才有效,其中一组抢答响应后另一组再抢答无效,当主持人按下停止按钮,系统全部复位,准备下一题抢答。

4.1.2 经验法设计实例实例1：洗衣机控制电路1．控制要求按下起动按钮X0，电动机按照停止20S、正转20S、停止20S、反转20S的顺序循环工作，直至按下停止按钮X1。

2．控制分析Y0控制电动机的转动和停止，Y1控制电动机的正转与反转，停止时间由T0设定，转动时间由T1设定。

电路由以下典型环节组成：（1）自保电路：（2）振荡电路：以自保电路的输出M0作为输入，其输出Y0决定了电动机的停止和转动；（3）分频电路：以Y0为输入，Y1为输出，Y1为ON时电动机正转，反之，电动机反转。

3．梯形图程序设计出梯形图程序，如图4-1-1所示。

图4-1-1 洗衣机控制梯形图实例2：小车自动往返控制1．控制要求按下右行起动按钮X0或左行起动按钮X1后，小车在左限位开关X3和右限位开关X4之间不停地循环往返，直到按下停止按钮X2。

2．控制分析小车右行的条件是按下右行起动按钮X0和左限位X3动作；小车左行的条件是按下起动按钮X1或右限位动作。

小车的左右行是两个相反的动作，实际上是两个加互锁的起保停电路。

3．梯形图程序小车自动往返控制梯形图，如图4-1-2所示。

图4-1-2 小车自动往返控制梯形图实例3：运料小车两处卸料控制1．控制要求两处卸料小车运行路线示意图如图4-1-3所示。

小车在限位开关X4处装料，20s后装料结束，开始右行，碰到X5后停下卸料，25s后左行，碰到X4后又停下装料，25s后右行，碰到X3后停下卸料，25s后左行，碰到X4后又停下装料，这样不停地循环工作。

按钮X0和X1分别用来起动小车右行和左行，按下停止按钮小车立即停止。

图4-1-3 两处卸料小车运行路线示意图2．设计思路以电动机正反转控制的梯形图为基础，设计出运料小车两处卸料控制梯形图。

小车在第一次碰到X5和碰到X3时都应停止右行，所以将它们的常闭触点与Y0的线圈串联。

其中X5的触点并联了中间元件M100的触点，使X5停止右行的作用受到M100的约束，M100的作用是记忆X5是第几次被碰到，它只在小车第二次右行经过X5时起作用。

原指示灯
Y007
X001左限位SQ1
右限位X003SQ3X004SQ4X005SQ5上限位右限位＋操
作
杆上行Y002下行Y000
SQ2下限位
X002
SW
Y001吸盘＋
右行Y003左行Y004
SQ:极限开关
X000大球箱小球箱
（1）当输送机处于起始位置时，上限位S Q 3开关和左限位开关S Q 1被压下，极限开关S Q 断开。

（2）启动装置后，操作杆下行，一直到极限开关S Q 闭合。

此时，若碰到的是大球，则下限位开关S Q 2仍为断开状态，若碰到的是小球则下限位开关S Q 2为闭合状态。

（3）接通控制吸盘的电磁阀线圈Y 001。

（4）假设吸盘吸起小球，则操作杆向上行，碰到上限位开关S Q 3后，操作杆向右行；碰到右限位开关S Q 4(小球的右限位开关)后，再向下行，碰到下限位开关S Q 2后，将小球释放到小球箱里，然后返回到原位。

（5）如果启动装置
后，操作杆下行一直到S Q 闭合后，下限位开关S Q 2仍为断开状态，则吸盘吸起的是大球，操作杆右行碰到右限位开关S Q 5（大球的右限位开关）后，将大球释放到大球箱里，然后返回到原位。

(1)．I /O 地址分配
I /O 地址分配图
(2)．功能图的设计 M0：初始状态 M1：小球 M2：没球 M3：停止循环
(3)．梯形图的设计。

plc程序练习题目PLC（可编程逻辑控制器）是一种常用于工业控制系统的设备，它能通过编程实现对工业生产过程的自动化控制。

本文将提供一些PLC程序练习题目，以帮助读者加深对PLC编程的理解和应用。

题目一：水箱自动控制系统设计一个PLC程序，实现对水箱液位的自动控制。

系统包括一个水箱，一个进水阀门和一个排水阀门。

要求当水箱液位低于一定阈值时，自动开启进水阀门；当水箱液位高于一定阈值时，自动开启排水阀门。

解题思路：1. 设置一个液位传感器，用来检测水箱液位。

2. 根据液位传感器的信号，编写PLC程序，判断液位的高低。

3. 如果液位低于阈值，PLC输出信号给进水阀门，打开进水阀门。

4. 如果液位高于阈值，PLC输出信号给排水阀门，打开排水阀门。

5. 当液位达到设定值时，关闭进水阀门或排水阀门。

题目二：温度控制系统设计一个PLC程序，实现对温度的自动控制。

系统包括一个加热器和一个温度传感器。

要求当温度低于一定阈值时，自动打开加热器；当温度高于一定阈值时，自动关闭加热器。

解题思路：1. 设置一个温度传感器，用来检测温度。

2. 根据温度传感器的信号，编写PLC程序，判断温度的高低。

3. 如果温度低于阈值，PLC输出信号给加热器，打开加热器。

4. 如果温度高于阈值，PLC输出信号给加热器，关闭加热器。

5. 循环执行以上步骤，实现温度的自动控制。

题目三：流水线控制系统设计一个PLC程序，实现对流水线的自动控制。

系统包括一个传感器、一个电机和一个气缸。

要求当传感器检测到物品时，自动启动电机；当物品经过一段距离后，自动触发气缸将物品推出。

解题思路：1. 设置一个传感器，用来检测物品的到达。

2. 根据传感器的信号，编写PLC程序，判断是否有物品到达。

3. 如果检测到物品到达，PLC输出信号给电机，启动电机。

4. 物品经过一段距离后，PLC输出信号给气缸，触发气缸将物品推出。

5. 循环执行以上步骤，实现对流水线的自动控制。

1、试设计满足下图所示波形的梯形图程序。

（振荡电路）输入：输出：Q0.04S 2S 3S2、用PLC （S7-200机型）设计程序，实现可以在甲地、乙地、丙地控制一盏灯亮、灭的程序。

（三地控制）3、试用EU 、ED 、R 、S 指令设计满足下图所示波形的梯形图程序。

（10分）输入：I0.0I0.1输出：Q0.04、鼓风机系统一般有引风机和鼓风机两级构成。

当按下启动按钮（SB0）之后，引风机先工作，工作30秒后，鼓风机工作。

按下停止按钮（SB1）之后，鼓风机先停止工作，20秒之后，引风机才停止工作。

两台电机均有过载保护，任一电机过载，两台电机立即停车。

（应用时序法设计定时器的应用）专业班级： 姓 名： 学 号：密 封 线5、S7 200系列PLC编程实现楼梯灯控制，控制要求：上楼梯时，按下按钮SB1，灯HL1亮，2分钟后自动熄灭；下楼梯时，按下按钮SB2，灯HL1也亮2分钟后再熄灭。

（基本延时应用）6、有三台电动机，按下启动接钮后，M1启动，延时30秒后，M2启动，延时40秒后，M3启动；运行30分钟后三台电动机全部停车；在运行过程中按下停止接钮，三台电动机全部停车。

试用S7-200 PLC机型设计其：(1) PLC硬件接线原理图 (7分)(2) PLC控制程序 (8分)7、用一个按钮开关（I0.0）控制三盏灯（Q0.1 、Q0.2 、Q0.3），按钮按三下第一盏灯Q0.1亮，再按三下第二盏灯Q0.2亮，再按三下第三盏灯Q0.3亮，再按一下全灭。

（计数器的基本应用）8、试设计满足下图所示波形的梯形图程序。

（基本延时）输入I0.0：输出Q0.0：9、I0.0、I0.1、I0.2、I0.3四个输入端，每当有两个输入“1”，另两个输入“0”时，输出Q0.0就接通。

设计梯形图。

（触点比较电路）10、用S7 200系列PLC实现对I0.0的一个二分频的程序。

（10分）11、试用S7-200PLC设计满足下图所示波形的梯形图程序。
