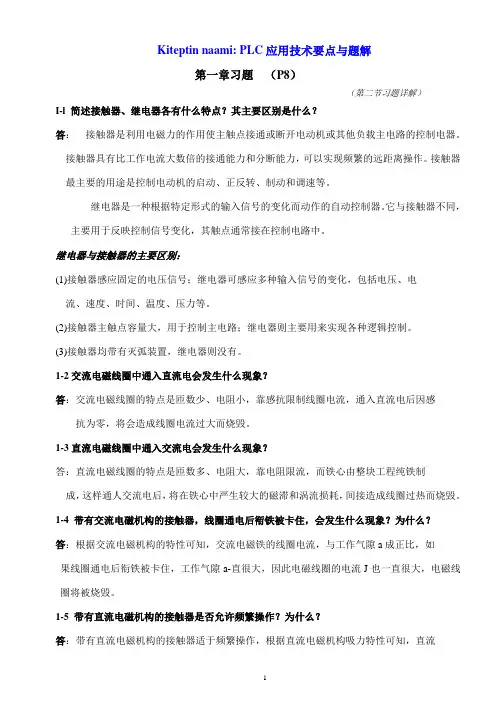

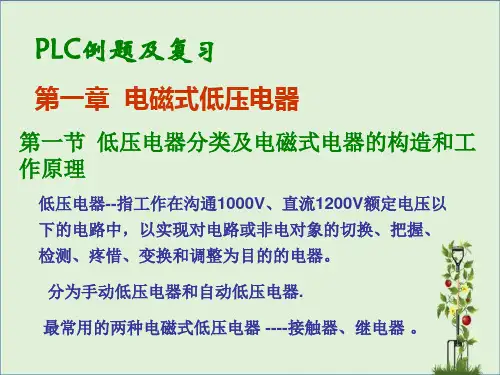

Kiteptin naami: PLC应用技术要点与题解第一章习题（P8）（第二节习题详解）I-l 简述接触器、继电器各有什么特点？其主要区别是什么？答：接触器是利用电磁力的作用使主触点接通或断开电动机或其他负载主电路的控制电器。

接触器具有比工作电流大数倍的接通能力和分断能力，可以实现频繁的远距离操作。

接触器最主要的用途是控制电动机的启动、正反转、制动和调速等。

继电器是一种根据特定形式的输入信号的变化而动作的自动控制器。

它与接触器不同，主要用于反映控制信号变化，其触点通常接在控制电路中。

继电器与接触器的主要区别：(1)接触器感应固定的电压信号；继电器可感应多种输入信号的变化，包括电压、电流、速度、时间、温度、压力等。

(2)接触器主触点容量大，用于控制主电路；继电器则主要用来实现各种逻辑控制。

(3)接触器均带有灭弧装置，继电器则没有。

1-2交流电磁线圈中通入直流电会发生什么现象？答：交流电磁线圈的特点是匝数少、电阻小，靠感抗限制线圈电流，通入直流电后因感抗为零，将会造成线圈电流过大而烧毁。

1-3直流电磁线圈中通入交流电会发生什么现象？答：直流电磁线圈的特点是匝数多、电阻大，靠电阻限流，而铁心由整块工程纯铁制成，这样通人交流电后，将在铁心中严生较大的磁滞和涡流损耗，间接造成线圈过热而烧毁。

1-4 带有交流电磁机构的接触器，线圈通电后衔铁被卡住，会发生什么现象？为什么？答：根据交流电磁机构的特性可知，交流电磁铁的线圈电流，与工作气隙a成正比，如果线圈通电后衔铁被卡住，工作气隙a-直很大，因此电磁线圈的电流J也一直很大，电磁线圈将被烧毁。

1-5 带有直流电磁机构的接触器是否允许频繁操作？为什么？答：带有直流电磁机构的接触器适于频繁操作，根据直流电磁机构吸力特性可知，直流电磁机构线圈的电流l与工作气隙d无关，因此线圈电流J的大小不受衔铁状态的影响，所以带有直流电磁机构的接触器频繁操作时，不会造成线圈过热。

★编号：重科院（ ）考字第（ ）号 第 1 页1、试设计满足下图所示波形的梯形图程序。

（振荡电路）输入：输出：Q0.0专业班级： 姓 名： 学 号：★编号：重科院（）考字第（）号第3页5、S7 200系列PLC编程实现楼梯灯控制，控制要求：上楼梯时，按下按钮SB1，灯HL1亮，2分钟后自动熄灭；下楼梯时，按下按钮SB2，灯HL1也亮2分钟后再熄灭。

（基本延时应用）★编号：重科院（）考字第（）号第4页6、有三台电动机，按下启动接钮后，M1启动，延时30秒后，M2启动，延时40秒后，M3启动；运行30分钟后三台电动机全部停车；在运行过程中按下停止接钮，三台电动机全部停车。

试用S7-200PLC机型设计其：(1) P LC硬件接线原理图(7分)(2) P LC控制程序(8分)7、用一个按钮开关（I0.0）控制三盏灯（Q0.1 、Q0.2 、Q0.3），按钮按三下第一盏灯Q0.1亮，再按三下第二盏灯Q0.2亮，再按三下第三盏灯Q0.3亮，再按一下全灭。

（计数器的基本应用）8、试设计满足下图所示波形的梯形图程序。

（基本延时）输入I0.0：输出Q0.0：9、I0.0、I0.1、I0.2、I0.3四个输入端，每当有两个输入“1”，另两个输入“0”时，输出Q0.0就接通。

设计梯形图。

（触点比较电路）10、用S7 200系列PLC实现对I0.0的一个二分频的程序。

（10分）★编号：重科院（ ）考字第（ ）号 第 5 页11、试用S7-200PLC 设计满足下图所示波形的梯形图程序。

（定时器计数器的基本应用）I0.1Q0.0★编号：重科院（）考字第（）号第6页12、试设计满足下图所示波形的梯形图程序。

（基本延时）★编号：重科院（）考字第（）号第7页13、用两个计数器设计一个定时电路，在I0.0按下10小时后将Q0.0接通。

试用S7-200PLC机型编程（定时器的延时扩展）★编号：重科院（）考字第（）号第8页14、试用S7-200PLC机型设计一个计50000次的计数器，输入脉冲信号从I0.0输入，计数满Q0.0动作，Q0.0动作10分钟后复位。

4.1.2 经验法设计实例实例1：洗衣机控制电路1．控制要求按下起动按钮X0，电动机按照停止20S、正转20S、停止20S、反转20S的顺序循环工作，直至按下停止按钮X1。

2．控制分析Y0控制电动机的转动和停止，Y1控制电动机的正转与反转，停止时间由T0设定，转动时间由T1设定。

电路由以下典型环节组成：（1）自保电路：（2）振荡电路：以自保电路的输出M0作为输入，其输出Y0决定了电动机的停止和转动；（3）分频电路：以Y0为输入，Y1为输出，Y1为ON时电动机正转，反之，电动机反转。

3．梯形图程序设计出梯形图程序，如图4-1-1所示。

图4-1-1 洗衣机控制梯形图实例2：小车自动往返控制1．控制要求按下右行起动按钮X0或左行起动按钮X1后，小车在左限位开关X3和右限位开关X4之间不停地循环往返，直到按下停止按钮X2。

2．控制分析小车右行的条件是按下右行起动按钮X0和左限位X3动作；小车左行的条件是按下起动按钮X1或右限位动作。

小车的左右行是两个相反的动作，实际上是两个加互锁的起保停电路。

3．梯形图程序小车自动往返控制梯形图，如图4-1-2所示。

图4-1-2 小车自动往返控制梯形图实例3：运料小车两处卸料控制1．控制要求两处卸料小车运行路线示意图如图4-1-3所示。

小车在限位开关X4处装料，20s后装料结束，开始右行，碰到X5后停下卸料，25s后左行，碰到X4后又停下装料，25s后右行，碰到X3后停下卸料，25s后左行，碰到X4后又停下装料，这样不停地循环工作。

按钮X0和X1分别用来起动小车右行和左行，按下停止按钮小车立即停止。

图4-1-3 两处卸料小车运行路线示意图2．设计思路以电动机正反转控制的梯形图为基础，设计出运料小车两处卸料控制梯形图。

小车在第一次碰到X5和碰到X3时都应停止右行，所以将它们的常闭触点与Y0的线圈串联。

其中X5的触点并联了中间元件M100的触点，使X5停止右行的作用受到M100的约束，M100的作用是记忆X5是第几次被碰到，它只在小车第二次右行经过X5时起作用。

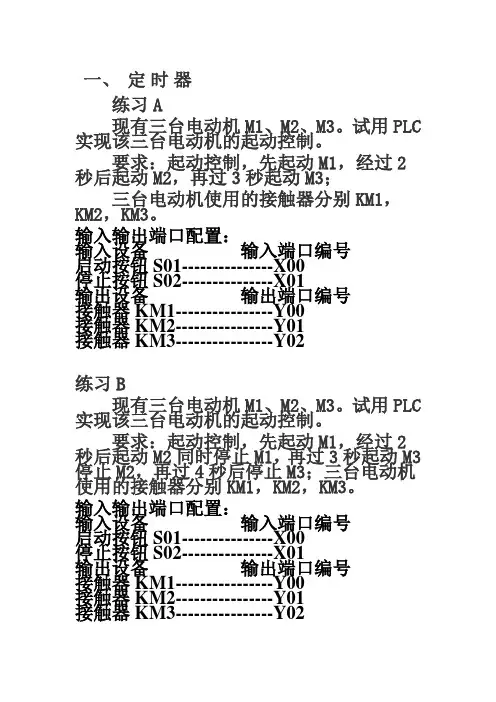

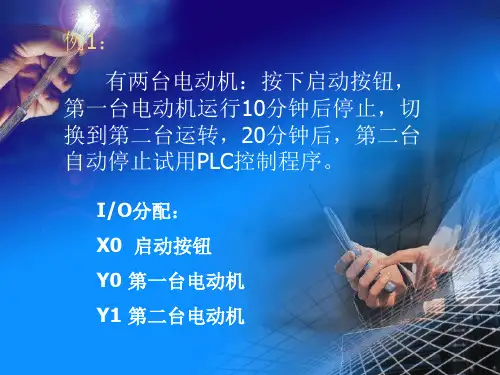

一、定时器练习A现有三台电动机M1、M2、M3。

试用PLC 实现该三台电动机的起动控制。

要求：起动控制，先起动M1，经过2秒后起动M2，再过3秒起动M3；三台电动机使用的接触器分别KM1，KM2，KM3。

输入输出端口配置：输入设备输入端口编号启动按钮S01---------------X00停止按钮S02---------------X01输出设备输出端口编号接触器KM1----------------Y00接触器KM2----------------Y01接触器KM3----------------Y02练习B现有三台电动机M1、M2、M3。

试用PLC 实现该三台电动机的起动控制。

要求：起动控制，先起动M1，经过2秒后起动M2同时停止M1，再过3秒起动M3停止M2，再过4秒后停止M3；三台电动机使用的接触器分别KM1，KM2，KM3。

输入输出端口配置：输入设备输入端口编号启动按钮S01---------------X00停止按钮S02---------------X01输出设备输出端口编号接触器KM1----------------Y00接触器KM2----------------Y01接触器KM3----------------Y02二、计数器练习A程序要求：能使启动按钮按两下，电机M1才启动，最后用停止按钮复位计数器并让电机停止。

电机M1的接触器为KM1。

输入输出端口配置：输入设备输入端口编号启动按钮S01-------------X00停止按钮S02-------------X01输出设备输出端口编号接触器KM1---------------Y00练习B程序要求：能使启动按钮按第一下，电机M1启动，按第二下，电机M2启动，按第三下，电机M3启动，最后用停止按钮复位计数器并让所有电机停止。

电机M1的接触器为KM1，电机M2的接触器为KM2，电机M3的接触器为KM3。

输入设备输入端口编号启动按钮S01-------------X00停止按钮S02-------------X01输出设备输出端口编号接触器KM1---------------Y00接触器KM2---------------Y01接触器KM3---------------Y02三、 逻辑编程 练习A图示为继电器控制4/2极双速电动机启动控制电路，其中SB2为启动按钮，SB1位停止按钮，KT 为时间继电器，延时时间为5秒。

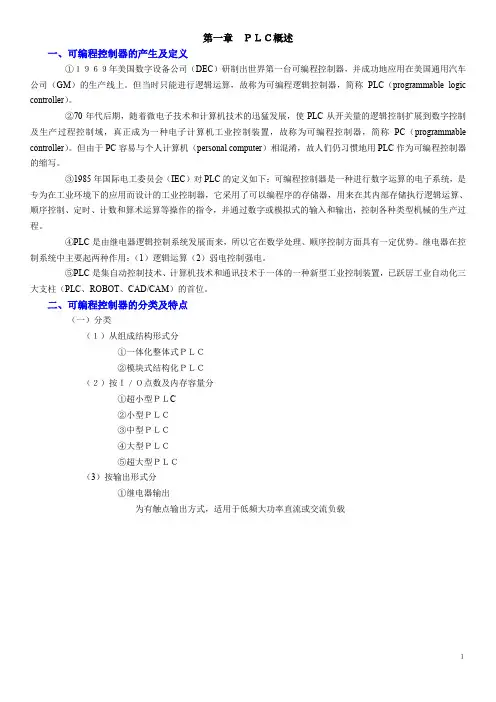

第一章ＰＬＣ概述一、可编程控制器的产生及定义①１９６９年美国数字设备公司（DEC）研制出世界第一台可编程控制器，并成功地应用在美国通用汽车公司（GM）的生产线上。

但当时只能进行逻辑运算，故称为可编程逻辑控制器，简称PLC（programmable logic controller）。

②70年代后期，随着微电子技术和计算机技术的迅猛发展，使PLC从开关量的逻辑控制扩展到数字控制及生产过程控制域，真正成为一种电子计算机工业控制装置，故称为可编程控制器，简称PC（programmable controller）。

但由于PC容易与个人计算机（personal computer）相混淆，故人们仍习惯地用PLC作为可编程控制器的缩写。

③1985年国际电工委员会（IEC）对PLC的定义如下：可编程控制器是一种进行数字运算的电子系统，是专为在工业环境下的应用而设计的工业控制器，它采用了可以编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字或模拟式的输入和输出，控制各种类型机械的生产过程。

④PLC是由继电器逻辑控制系统发展而来，所以它在数学处理、顺序控制方面具有一定优势。

继电器在控制系统中主要起两种作用：（1）逻辑运算（2）弱电控制强电。

⑤PLC是集自动控制技术、计算机技术和通讯技术于一体的一种新型工业控制装置，已跃居工业自动化三大支柱（PLC、ROBOT、CAD/CAM）的首位。

二、可编程控制器的分类及特点（一）分类（１）从组成结构形式分①一体化整体式ＰＬＣ②模块式结构化ＰＬＣ（２）按Ｉ／Ｏ点数及内存容量分①超小型ＰＬC②小型ＰＬＣ③中型ＰＬＣ④大型ＰＬＣ⑤超大型ＰＬＣ（3）按输出形式分①继电器输出为有触点输出方式，适用于低频大功率直流或交流负载１②晶体管输出为无触点输出方式，适用于高频小功率直流负载③晶闸管输出为无触点输出方式，适用于高速大功率交流负载２（二）特点①可靠性高、抗干扰能力强②编程简单、使用方便③设计、安装容易，维护工作量少④功能完善、通用性好，可实现三电一体化PLC将电控（逻辑控制）、电仪（过程控制）和电结（运动控制）这三电集于一体。

PLC设计题答案1. 画出三相异步电动机即可点动又可连续运行的电气控制线路2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序4.试设计一台异步电动机的控制电路要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护5.有两台三相异步电动机M1和M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时30秒后才能停止；3） M2能点动调整试作出PLC输入输出分配接线图，并编写梯形图控制程序6.电机正反转控制线路。

要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3。

具有电气互锁和机械互锁功能。

7.按钮计数控制，三次亮，再两次灭要求：输入信号X0，输出信号Y08.试用PLC设计满足下图所示波形的控制程序。

要求：写出I/O分配表和控制梯形图（或者指令语句表）。

提示：若I0.0接通则Q0.0接通，若I0.1接通则Q0.1接通20s，然后Q0.0和Q0.1同时断开。

9.设计一工作台自动往复控制程序要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1具有电气互锁和机械互锁功能10.设计通电和断电延时电路。

X1Y111.用三个开关（X1、X2、X3）控制一盏灯Y0，当三个开关全通，或者全断时灯亮，其它情况灯灭。

（使用比较指令）5秒 5秒12.试用PLC实现对一台电动机的星—三角启动控制。

控制要求：按下启动按钮后电机星形运行，8秒以后自动切换为三角形运行；要求有过载保护。

试写出I/O分配表和控制梯形图。

提示：下面的I/O接线图中，SB0是停止按钮，SB1是启动按钮，FR是热继电器的常开触点，当KM1、KM2吸合时电机为三角形接法，当KM1、KM3吸合时电机为星形接法。

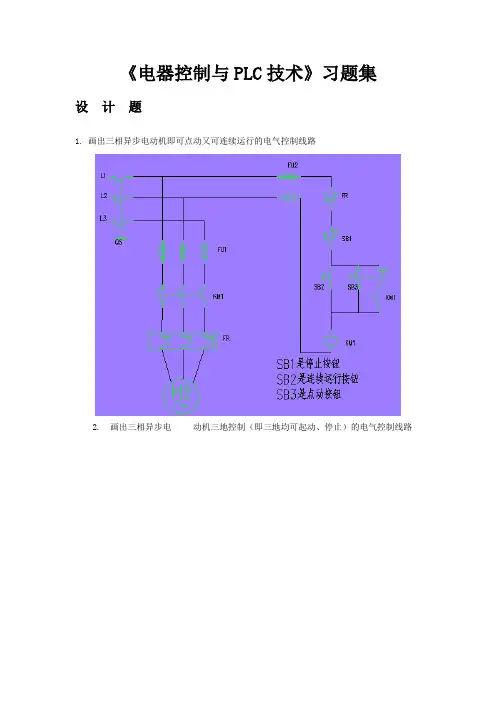

《电器控制与PLC技术》习题集设计题1. 画出三相异步电动机即可点动又可连续运行的电气控制线路2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止4．试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序5. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：⑴小车由原位开始前进，到终点后自动停止；⑵在终点停留一段时间后自动返回原位停止；⑶在前进或后退途中任意位置都能停止或启动6. 试将以上第5题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序7. 试设计一台异步电动机的控制电路要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护8. 试设计一个工作台前进——退回的控制线路工作台由电动机M拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点要求：1）能自动实现前进—后退—停止到原位；2）工作台前进到达终点后停一下再后退；3）工作台在前进中可以立即后退到原位；4）有终端保护9. 有两台三相异步电动机M1和M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时30秒后才能停止；3） M2能点动调整试作出PLC输入输出分配接线图，并编写梯形图控制程序10. 设计抢答器PLC控制系统控制要求：1）抢答台A、B、C、D，有指示灯，抢答键2）裁判员台，抢答指示灯，开始抢答按键，复位按键3）抢答时，有2S声音报警11.设计两台电动机顺序控制PLC系统控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止12．设计PLC三速电动机控制系统控制要求：启动低速运行3S，KM1，KM2接通；中速运行3S，KM3通（KM2断开）；高速运行KM4，KM5接通（KM3断开）13.设计交通红绿灯PLC控制系统控制要求：1）东西向：绿5S，绿闪3次，黄2S；红10S 2）南北向：红10S，绿5S，绿闪3次，黄2S14．设计彩灯顺序控制系统控制要求：1） A亮1S，灭1S；B亮1S，灭1S；2） C亮1S，灭1S；D亮1S，灭1S 3） A、B、C、D亮1S，灭1S4）循环三次15．设计电动机正反转控制系统控制要求：正转3S，停2S，反转3S，停2S，循环3次16．用PLC对自动售汽水机进行控制，工作要求：１）此售货机可投入１元、２元硬币，投币口为ＬＳ１，ＬＳ２；２）当投入的硬币总值大于等于６元时，汽水指示灯Ｌ１亮，此时按下汽水按钮ＳＢ，则汽水口Ｌ２出汽水１２秒后自动停止３）不找钱，不结余，下一位投币又重新开始请：A、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；B、画出状态转移图或梯形图；17．设计电镀生产线PLC控制系统.控制要求：1）SQ1—SQ4为行车进退限位开关，SQ5—SQ6为上下限为开关2）工件提升至SQ5停，行车进至SQ1停，放下工件至SQ6，电镀10S，工件升至SQ5停，滴液5S，行车退至SQ2停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ3停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ4停，放下工件至SQ63）完成一次循环18．有一3台皮带运输机传输系统，分别用电动机M1、M2、M3带动，控制要求如下：按下起动按钮，先起动最末一台皮带机M3，经5S后再依次起动其它皮带机正常运行时，M3、M2、M1均工作按下停止按钮时，先停止最前一台皮带机M1，待料送完毕后再依次停止其它皮带机1）写出I/O分配表；2）画出梯形图图19. 使用传送机，将大、小球分类后分别传送的系统左上为原点，按启动按钮SB1后，其动作顺序为：下降→吸收（延时1S）上升→右行→下降→释放（延时1S）→上升→左行其中：LS1：左限位；LS3：上限位； LS4：小球右限位； LS5：大球右限位；LS2：大球下限位 LS0：小球下限位注意：机械壁下降时，吸住大球，则下限位LS2接通，然后将大球放到大球容器中若吸住小球，则下限位LS0接通，然后将小球放到小球容器中请：a：设计I/O； b：画梯形图； c：写出指令系统；20．某系统有两种工作方式，手动和自动现场的输入设备有：6个行程开关（SQ1~SQ6）和2个按钮（SB1~SB2）仅供自动程序使用，6个按钮（SB3~SB8）仅拱手动程序使用，4个行程开关（SQ7~SQ10）为手动、自动两程序共用现有CPM1A-20CDR型PLC，其输入点12个（00000~00011），是否可以使用？若可以，是画出相应的外部输入硬件接线图答：不可以用，因为它的输入点数有18个，PLC的点数不够。

一题多解例题简要说明：1．本例题中所有用到的输入点：I0.2、I0.5、I0.6为常闭触点，其余为常开触点。

2．相对简单的题目，多用常用方法与指令的基本用法，有一些综合性的题目，多用常用方3．法与指令的组合用法。

4．不常用的指令，掺在各例题中都介绍到。

5．常用方法与指令一般在8-10个例题中用到。

6．不常用的指令一般在2-3个例题中出现。

7．为了学习与检查时，节省时间与经历，例题中给出了I/O分配表。

实际的I/O分配可根据具体情况而定。

19、一题39种方法常用指令20*5=1001启保停，2置位/复位，3上升沿指令，下降沿指令，4中断，5子程序，6中断+子程序，7顺序控制指令，8比较指令，9传送指令，10右移指令，11左移指令，12移位寄存器，13循环左移指令，14循环右移指令，15 TON，16 TOF，17 TONR，18 CTU，19 CTD； 20 CTUD不常用指令RS指令，SR指令，立即置位，立即复位，循环For—Next，标签LBL，STOP指令，取反指令，或指令，字节交换例题标题:1、一台电机启动停止2、电机正反转控制3、车库门自动控制系统4、楼梯灯控制5、电机星－三角降压启动6、三台电机反向停止7、三个灯闪烁8、8个彩灯循环点亮9、天塔之光10、停车场控制11、次品自动检测系统12、喷泉控制13、交通灯控制14、抢答器控制电路15、计算两个数差的绝对值16、液体混合装置控制17、小区安保系统18、封口机直流电机控制19、全自动洗衣机控制20、一个灯闪烁（39种方法）1、一台电机启动停止按下启动按钮SB1（I0.0），电机M（Q0.0）启动。

按下停止按钮SB2（I0.1），电机停转。

2、电机正反转控制按下正转启动按钮SB1（I0.0），电机正转KM1（Q0.0）；按下反转启动按钮SB2（I0.1），电机反转KM2（Q0.1）。

按下停止按钮SB3（I0.3），电机停止。

注意：正反转能不能直接切换是一个点评要点。

三菱PLC习题解析填空部分1、PLC基本单元主要由CPU 、电源、存储器等组成。

2、为适应不同负载需要，各类PLC的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。

3、PLC的工作状态有停止(STOP)状态和、运行(RUN)状态。

4、PLC的工作方式是采用周期循环扫描。

5、PLC最基本、最广泛的应用领域是开关量的逻辑控制。

用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。

10、PLC的供电电源可直接采用普通单相交流电，也可用直流24V供电。

11、PLC对用户程序（梯形图）按先左后右、从上至下的步序。

12、PLC的软件和硬件定时器相比较，定时范围长的是PLC，精度高的是PLC。

13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。

不同之处是上升沿触发还是下降沿触发。

14、SET可以对Y、M、S 操作。

RST可以对Y、M、S、T、C、D 操作。

15、在FX系列PLC中主要元件表示如下：X表示输入继电器、Y 表示输出继电器、T表示定时器、C表示计数器、M表示辅助继电器，S表示状态元件、D、V、Z表示数据寄存器。

17、在FX系列的PLC中，辅助继电器又分为三类通用辅助继电器、断电保持辅助继电器、特殊辅助继电器。

18、在MC指令内嵌套使用时嵌套级最大可为8 级。

19、FX系列PLC支持编程方式梯形图（LAD）、顺序功能图(SFC)、指令表（STL）。

20、PLS、PLE指令只能用于Y、M 元件。

22、现在PLC广泛应用于工业控制的各个领域，PLC技术、机器人技术、CAD／CAM 技术共同构成了工业自动化的三大支柱。

24、PLC 以晶体管作为输出时，其负载的电源为直流。

25、对直流供电的感性负载，额定电压24V，电流0.5A ，为了减小对PLC 输出继电器触点的影响，用稳压管代替续流二极管，一般稳压值为24V。

30、使用元件自保持ON状态，用SET 指令；使元件自保持OFF 状态，用RST 指令。

4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

②M1启动后M2启动，M1可点动，M2单独停止。

①②SB1、KM1、M1 启动，SB2、KM2、M2启动。

SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由一台电动机带动。

要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。

绘出电气控制原理图。

5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，7.画出笼型异步电动机的能耗制动控制电路，要求如下。

①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。

1.设计一个工作台前进后退控制线路。

工作台由电动机M带动，行程开关ST1、ST2、分别装在终点和原点。

要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。

第一种方法5①限位开关②接触器的线圈③按钮④指示灯6.右图为三相笼式异步电动机的正反转控制电路，用文字说明指出图中的错误。

主电路没有短路保护——Q与KM1之间需增设熔断器FU；电动机不能反转——KM2与FR之间的连线任意调换两相。

没有电气互锁，会引起电源短路——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点。

不能实现过载保护——KM1、KM2线圈后应串联FR的常闭触点7.8.10.11.12.13.14.15.16.17.18.19.20.用PLC控制一个工作台运行，其动作程序为：工作台由原位开始前进，到终端后自动停止；在终端停留2min后自动返回原位停止；要求能在前进或后退途中任意位置都能停止或再次起动；电网停电后再来电工作台不会自行运动。

第一章1-2 单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？短路环断裂时不能形成回路，F2=0则会产生振动。

当短路环脱落后，会振动和噪音。

1-8 热继电器与熔断器的作用有何不同？热继电器用于过载保护，当过载时触头断开，还可以继续使用；可以有两相和三相结构，一相过载时，可以切断三相。

熔断器用于短路保护，当镕体断后就必须更换；一相过载时就会镕断一相。

1-11感应式速度继电器怎样实现动作的？用于什么场合？主要由转子、定子和触头组成。

转子是一个圆柱形永久磁铁，定子是一个笼型空心圆环，由硅钢片叠成，并装有笼型的绕组。

速度继电器的转轴应与被控电动机的轴相联接，当电动机轴旋转时，速度继电器的转子随之转动。

这样定子圆环内的绕组便切割转子旋转磁场，产生使圆环偏转的转矩。

偏转角度与电动机的转速成正比。

当转速使定子偏转到一定角度时，与定子圆环连接的摆锤推动触头，使常闭触头分断，当电动机转速进一步升高后，摆锤的继续偏转，使动触头与静触头的常开触头闭合。

当电动机转速下降时，圆环偏转角度随之下降，动触头在簧片作用下复位（常开触头断开，常闭触头闭合）。

当电动机制动转速下降到一定值时，由速度继电器切断电动机控制电路。

1-13 接触器的作用是什么？根据结构特征如何区分交、直流接触器？接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。

在功能上接触器除能自动切换外，还具有手动开关所缺乏的远距离操作功能和失压（或欠压）保护功能，但没有自动开关所具有的过载和短路保护功能。

接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等。

是电力拖动自动控制线路中应用最广泛的电器元件。

交流接触器铁心为双E型，由硅钢片叠成。

在静铁心端面上嵌入短路环。

对于CJ0、CJ10系列交流接触器，大都采用衔铁作直线运动的双E直动式或螺管式电磁机构。

而CJ12、CJ12B系列交流接触器，则采用衔铁绕轴转动的拍合式电磁机构。
