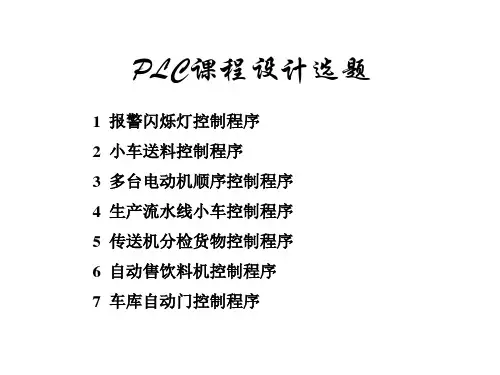

可编程控制器原理及应用课程设计题目
1. 设计抢答器PLC控制系统。控制要求：
1）抢答台A、B、C、D，有指示灯，抢答键。
2）裁判员台，指示灯，复位按键。
3）抢答时，有2S声音报警。
4）用数码管显示抢中的组号。
2设计两台电动机顺序控制PLC系统。
控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止。
3.设计交通红绿灯PLC控制系统。控制要求：
1）东西向：绿5S，绿闪3次，黄2S；红10S。
2）南北向：红10S，绿5S，绿闪3次，黄2S。
4设计彩灯顺序控制系统。控制要求：
1）A亮1S，灭1S；B亮1S，灭1S；
2）C亮1S，灭1S；D亮1S，灭1S。
3）A、B、C、D亮1S，灭1S。
4）循环三次。

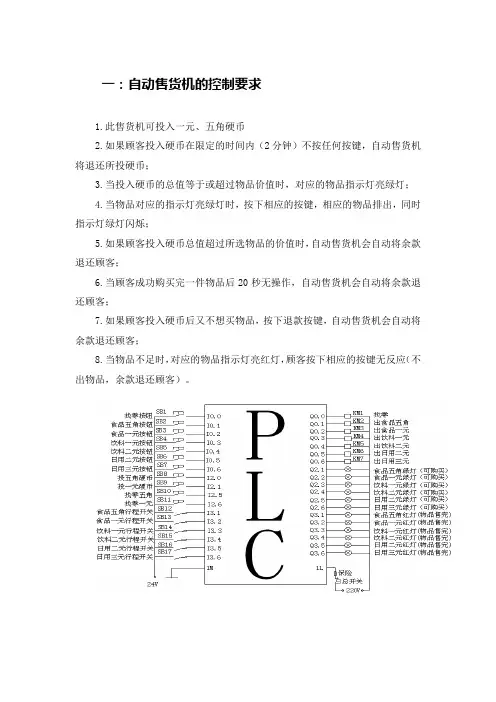

5．用PLC对自动售汽水机进行控制，工作要求：
１）此售货机可投入１元、２元硬币，投币口为ＬＳ１，ＬＳ２；
２）当投入的硬币总值大于等于６元时，汽水指示灯Ｌ１亮，此时按下汽水按钮ＳＢ，则汽水口Ｌ２出汽水１２秒后自动停止。
３）不找钱，不结余，下一位投币又重新开始。
6．设计电镀生产线PLC控制系统.控制要求：
1）SQ1—SQ4为行车进退限位开关，SQ5—SQ6为上下限为开关。
2）工件提升至SQ5停，行车进至SQ1停，放下工件至SQ6，电镀10S，工件升至SQ5停，滴液5S，行车退至SQ2停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ3停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ4停，放下工件至SQ6。
3）完成一次循环。
7．皮带运输机传输系统
有一3台皮带运输机传输系统，分别用电动机M1、M2、M3带动，控制要求如下：
按下起动按钮，先起动最末一台皮带机M3，经5S后再依次起动其它皮带机。正常运行时，M3、M2、M1均工作。按下停止按钮时，先停止最前一台皮带机M1，待料送完毕后再依次停止其它皮带机。
8. 使用传送机，将大、小球分类后分别传送的系统。
左上为原点，按启动按钮SB1后，其动作顺序为：下降→ 吸收（延时1S）上升→右行→下降→ 释放（延时1S）→ 上升→ 左行。
其中：LS1：左限位；LS3：上限位；LS4：小球右限位；LS5：大球右限位；
LS2：大球下限位 LS0：小球下限位
注意：机械壁下降时，吸住大球，则下限位LS2接通，然后将大球放到大球容器中。
若吸住小球，则下限位LS0接通，然后将小球放到小球容器中。
9.汽车库自动门控制系统
具体控制要求是：当汽车到达车库门前，超声波开关接收到车来的信号，开门上升，当升到顶点碰到上限开关，门停止上升，当汽车驶入车库后，光电开关发出信号，门电动机反转，门下降，当下降碰到下限开关后门电动机停止。试画出输入输出设备与PLC 的接线图、设计出梯形图程序并加以调试。
10．设计喷泉电路。
要求：喷泉有A、B、C三组喷头。启动后，A组先喷5秒，后B、C同时喷，5秒后B 停，再5秒C停，而A、B又喷，再2秒，C也喷，持续5秒后全部停，再3秒重复上述过程。
11．设计钻床主轴多次进给控制。
要求：该机床进给由液压驱动。电磁阀DT1得电主轴前进，失电后退。同时，还用电磁阀DT2控制前进及后退速度，得电快速，失电慢速。其工作过程为：
12．物料传送系统控制
要求：如下图所示，为两组带机组成的原料运输自动化系统，该自动化系统启动顺序为：盛料斗D中无料，先启动带机C，5秒后，再启动带机B，经过7秒后再打开电磁阀YV，该自动化系统停机的顺序恰好与启动顺序相反。试完成梯形图设计。
13．十字路口交通灯控制系统
要求：按下启动按钮，按照下列要求实现控制：东西方向红灯亮，同时，南北方向绿灯亮7秒，随后南北方向绿灯闪烁3秒，之后南北方向黄灯亮2秒；紧接着南北方向红灯亮，东西方向绿灯亮7秒，随后东西方向绿灯闪烁3秒，之后东西方向黄灯亮2秒，实现一个循环。如此循环，实现交通灯的控制。按下停止按钮，交通灯立即停止工作。
14．送料小车控制系统
要求：小车有三种运动状态：左行、右行、停车。在现场有六个要求小车停止的位置，即行程开关LS1~LS6，控制台有六个相应的请求停止信号PB1~PB6分别与每个行程开关相对应。并且当小车不在指定位置时，发出故障报警，不允许系统运行。系统还有一个启动按钮和一个停止按钮。
15.装卸料小车多方式运行的PLC控制
1．任务描述
某车间有5个工作台，装卸料小车往返于各个工作台之间，根据某个请求在某个工作台卸料。每个工作台有一个位置开关（分别为SQ1-SQ5，小车压上时为ON）和一个呼叫按钮（分别为SB1—SB5）。装卸料小车有3种运行状态，左行（电机正转）右行（电机反转）和停车。装卸料小车示意图如图1-1所示
图1-1 装卸料小车示意图
2.控制任务和要求
①假设小车的初始位置是停在m （m=1-5）号工作台，此时SQm为ON。
②假设n（n=1-5）号呼叫台，如果m>n，小车左行到呼叫工作台停车。m③小车的停车位置应有指示灯显示（用1位LED灯显示）。
16.物流检测系统
要求：下图是一个物流检测系统示意图，图中三个光电传感器为BL1、BL2、BL3。BL1检测有无次品到来，有次品到则“ON”。BL2检测凸轮的突起，凸轮每转一圈，则发一个移位脉冲，因为物品的间隔是一定的，故每转一圈就有一个物品的到来，所以BL2实际上是一个检测物品到来的传感器。BL3检测有无次品落下，手动复位按钮SB1图中未画出。当次品移到第4位时，电磁阀YV打开使次品落到次品箱。若无次品则正品移到正品箱。于是完成了正品和次品分开的任务。
（1）完成程序设计。
（2）并且在机器上调试出来
17．两种液体混合装置控制系统
