PLC设计题答案

输出信号 Q0.0 Q0.1
CPU224
I0.0 Q0.0
I0.1
右行 KM1 KM2
I0.2
KM2 KM1
控制对象 KM1 KM2
左限位 右限位 热继电器
SQ1
Q0.1
I0.3
SQ2
I0.4
FR
I0.5
M 2M
1L DC 24V L+
左行 AC 220V
PLC 试题及答案（二） 一、填空
1、 可编 程控 制器 的硬 件组 成与 微型 计算 机相 似， 其主 机由 CPu、 存储 器、 输入 偷出 接口 、电 源等 几大 部分 组 成。
答 ：1． 信号 模拟 。2． 信号 监视 。3． 寻找/替 换与 换线 。4. 变 量监 控与 修改 。5. 输 出/输 入强 制。 三．程序转换 1、由梯形图转换为指令表。
LD X000 MPS AND X001 OUT Y000 MRD LD X002 AND X003 ANB OUT Y001 MRD
OUT Y002 MPP LD X004 OR X005 ANB OUT Y003 END
2、由梯形图转换为指令表。
LD X000 MPS AND X001 MPS AND X002 OUT Y001 MPP LD X003 OR X004 ANB OUT Y002 MPP AND X005 MPS AND X006 OUT Y003 MPP
答 ：PLC 常 用 的 编 程 语 言 有 ：顺 序 功 能 图（ SFC ），梯 形 图（ LD ），功 能 块 图（ FBD ），指 令 表（ IL），结 构 文 本（ ST ）。 4． 简述 PLC 的 主要 功能 。 答：1、逻辑控制功能。逻辑控制功能实际上就是位处理功能，是可编程控制器的最基本的功能之一。

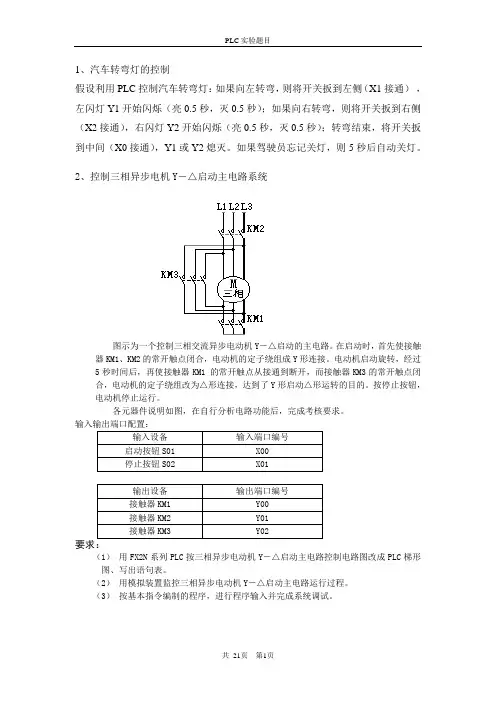

1、汽车转弯灯的控制假设利用PLC控制汽车转弯灯：如果向左转弯，则将开关扳到左侧（X1接通），左闪灯Y1开始闪烁（亮0.5秒，灭0.5秒）；如果向右转弯，则将开关扳到右侧（X2接通），右闪灯Y2开始闪烁（亮0.5秒，灭0.5秒）；转弯结束，将开关扳到中间（X0接通），Y1或Y2熄灭。

如果驾驶员忘记关灯，则5秒后自动关灯。

2、控制三相异步电机Y―△启动主电路系统图示为一个控制三相交流异步电动机Y―△启动的主电路。

在启动时，首先使接触器KM1、KM2的常开触点闭合，电动机的定子绕组成Y形连接。

电动机启动旋转，经过5秒时间后，再使接触器KM1 的常开触点从接通到断开，而接触器KM3的常开触点闭合，电动机的定子绕组改为△形连接，达到了Y形启动△形运转的目的。

按停止按钮，电动机停止运行。

各元器件说明如图，在自行分析电路功能后，完成考核要求。

输入设备输入端口编号启动按钮S01 X00停止按钮S02 X01输出设备输出端口编号接触器KM1 Y00接触器KM2 Y01接触器KM3 Y02（1）用FX2N系列PLC按三相异步电动机Y―△启动主电路控制电路图改成PLC梯形图、写出语句表。

（2）用模拟装置监控三相异步电动机Y―△启动主电路运行过程。

（3）按基本指令编制的程序，进行程序输入并完成系统调试。

3. 用PLC实行双速电动机控制电路图示为继电器控制4/2极双速电动机启动控制电路，其中SB2为启动按钮，SB1位停止按钮，KT为时间继电器，延时时间为5秒。

当按下启动按钮SB2，接触器KM1和时间继电器KT吸合，电动机按形联结4极启动，经过5 秒延时后，KT的延时触点动作，接触器KM1释放，接触器KM2、KM3、吸合，电机改结成YY形联结，进入2极启动运行。

按停止按钮SB1，电机停止运行。

输入设备输入端口编号停止按钮SB1 X0启动按钮SB2 X1输出设备输出端口编号接触器KM1 Y0接触器KM2 Y1接触器KM3 Y2（2）用模拟设置控制双速电动机启动控制电路的运行过程。

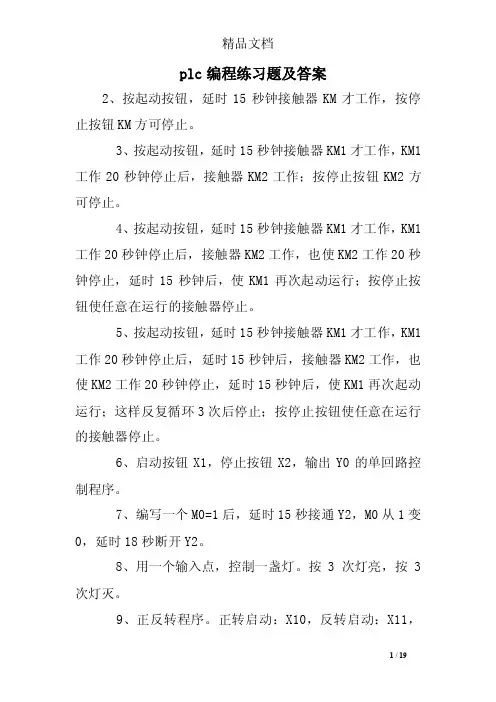

plc编程练习题及答案2、按起动按钮，延时15秒钟接触器KM才工作，按停止按钮KM方可停止。

3、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作；按停止按钮KM2方可停止。

4、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；按停止按钮使任意在运行的接触器停止。

5、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，延时15秒钟后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；这样反复循环3次后停止；按停止按钮使任意在运行的接触器停止。

6、启动按钮X1，停止按钮X2，输出Y0的单回路控制程序。

7、编写一个M0=1后，延时15秒接通Y2，M0从1变0，延时18秒断开Y2。

8、用一个输入点，控制一盏灯。

按3次灯亮，按3次灯灭。

9、正反转程序。

正转启动：X10，反转启动：X11，停止按钮：X12；正向接触器Y3，反向接触器：Y4。

10、星-三角启动程序。

启动按钮：X13，停止按钮：X14。

主接触器：Y5，星：Y6，三角：Y7。

11、编写双联开关的程序。

开关，X4，X5；灯Y112、设计一个按钮控制正反转的程序，即按一下正转，再按一下反转。

13题、1、按X002，Y001点亮，延时5秒钟后Y002点亮，Y001熄灭。

2、在Y002亮的前提下，延时10秒钟后按X003三次后，Y003点亮，Y002关闭。

3、在上面按X003最后一次，Y002灯关闭的同时，计数器开始按每秒1次计数，且每秒Y004闪亮1次，计数15次后全部熄灭，并可以重复开始的动作。

14、设计一个单按钮控制两台电动机顺序启动的程序，即按一下电动机M1启动，再按一下电动机M2启动；当按下停止按钮时，两台电动机同时停止。

15题、1、按X001按钮，Y001延时2秒钟后点亮，再延时3秒钟后，Y002点亮。

第六章 程序设计
1、简述划分步的原则
2、简述PLC 编程应遵循的基本原则
3、请画出以下梯形图的顺序功能图。

4、请写出以下顺序功能图对应的梯形图。

I0.3
M0.0
M0.1
M0.2
M0.3
Q0.0 Q0.1
Q0.1 Q0.2 SM0.1
I0.0
I0.1
I0.2
5、在顺序功能图中，转换实现的条件是什么？
6、画出以下波形图对应的顺序功能图。

7、以下是电动机的延时启停程序：按下瞬时启动按钮I0.0，延时5秒后电动机Q4.0启动，按下瞬时停止按钮，延时10秒后电动机Q4.0停止。

请画出梯形图对应的顺序功能图。

8、S7-1200中数据块有哪些类型，其主要区别是什么？
9、S7-1200有哪些编程方法，其主要区别是什么？
10、为什么要在程序中使用临时变量？
11、请简述结构化编程的优点。

12、请简述FB和FC的区别。

13、CPU开始运行的时候，首先执行的是什么程序？我们应该在哪个程序块中为变量做初始化。

一、选择题1.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

A RAMB ROMC EPROMD EEPROM 答案：B2.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B 之差 C 之积 D 无关答案：A3.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C 微处理器 D 寄存器答案：C4. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序 B 用户程序 C 工作程序 D 用户数据答案：A5.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B 八进制 C 十进制 D 十六进制答案：B6.（）年，美国首先研制成功第一台可编程控制器。

A 1969 B 1973 C 1979 D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块答案：C8.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36V C AC110V D AC220V 答案：A 29.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B 85-264V AC C 220－380V AC D 24V AC－220V AC 答案：B10.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言 C 顺序功能图(SFC) D 指令表答案：B11.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC公司 C ABB公司D SIMENS公司答案：B12.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个 B 100个 C 1000个 D 无数个答案：D13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦合器 B继电器 C 传感器 D电磁耦合答案：A14.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

大学plc程序设计试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路2. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 继电器D. 显示器3. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小4. 在PLC中，通常用来表示常闭触点的符号是（）。

A. ∧B. ∨C. ⊕D. ⊗5. 下列哪个指令不是PLC中的定时器指令（）。

A. TONC. TPD. TR6. PLC的输出设备不包括（）。

A. 接触器B. 指示灯C. 继电器D. 传感器7. 在PLC编程中，用于实现循环功能的指令是（）。

A. FORB. NEXTC. WHILED. DO8. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 文本语言D. 汇编语言9. PLC的输出电路通常采用（）。

A. 直流电源B. 交流电源C. 脉冲电源D. 稳压电源10. PLC中，用于实现数据比较的指令是（）。

A. CMPB. MOVD. SUB二、填空题（每题2分，共20分）1. PLC的编程语言包括______、______和______。

2. PLC的输出电路通常采用______电源。

3. 在PLC中，______指令用于实现数据的累加。

4. PLC的扫描周期主要受______影响。

5. PLC的输入设备包括按钮、传感器等，而输出设备包括______、______等。

6. 在PLC编程中，______指令用于实现数据的比较。

7. PLC的全称是______。

8. PLC的编程语言不包括______。

9. PLC的输出电路通常采用______电源。

10. 在PLC中，用于实现循环功能的指令是______。

三、简答题（每题10分，共30分）1. 简述PLC的工作原理。

2. 描述PLC在工业自动化中的应用。

plc技术试题及答案PLC（可编程逻辑控制器）技术是工业自动化领域中的核心组成部分，广泛应用于各种自动化控制系统中。

以下是一套PLC技术试题及答案，供学习者参考。

一、选择题1. PLC的基本工作模式是（）。

A. 顺序控制B. 循环扫描C. 事件驱动D. 时间驱动答案：B2. 下列哪个不是PLC的输入设备？（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：D3. PLC程序设计语言中，梯形图属于（）。

A. 顺序功能图B. 功能块图C. 指令列表D. 图形化编程语言答案：D4. PLC的输出设备通常用于控制（）。

A. 传感器B. 继电器C. 执行器D. 显示器答案：C5. PLC的扫描周期是指（）。

A. PLC从输入设备读取信号的时间B. PLC执行一次完整扫描所需的时间C. PLC输出信号的时间D. PLC响应外部事件的时间答案：B二、填空题6. PLC的全称是________。

答案：Programmable Logic Controller7. PLC的三个主要组成部分是________、________和________。

答案：输入/输出处理单元、中央处理单元、存储器8. PLC的I/O地址通常用来表示________和________。

答案：输入设备地址、输出设备地址9. PLC的程序下载到PLC后，需要通过________操作来启动程序运行。

答案：RUN（运行）10. PLC的故障诊断功能可以帮助技术人员________和________。

答案：定位故障、排除故障三、简答题11. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描模式。

在每个扫描周期内，PLC首先从输入设备读取信号状态，然后根据程序逻辑处理这些信号，最后将处理结果输出到相应的输出设备。

PLC通过内部存储器存储程序和数据，中央处理单元（CPU）负责执行程序逻辑，输入/输出处理单元则负责与外部设备进行信号交换。

12. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于：- 生产线控制，如装配线、包装线等。

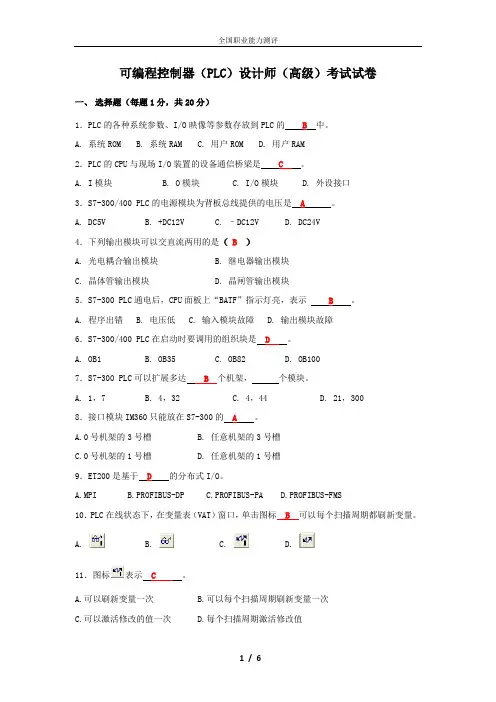

可编程控制器（PLC）设计师（高级）考试试卷一、选择题（每题1分，共20分）1．PLC的各种系统参数、I/O映像等参数存放到PLC的B中。

A. 系统ROMB. 系统RAMC. 用户ROMD. 用户RAM2．PLC的CPU与现场I/O装置的设备通信桥梁是 C 。

A. I模块B. O模块C. I/O模块D. 外设接口3．S7-300/400 PLC的电源模块为背板总线提供的电压是A。

A. DC5VB. +DC12VC. –DC12VD. DC24V4．下列输出模块可以交直流两用的是（ B ）A. 光电耦合输出模块B. 继电器输出模块C. 晶体管输出模块D. 晶闸管输出模块5．S7-300 PLC通电后，CPU面板上“BATF”指示灯亮，表示B。

A. 程序出错B. 电压低C. 输入模块故障D. 输出模块故障6．S7-300/400 PLC在启动时要调用的组织块是D。

A. OB1B. OB35C. OB82D. OB1007．S7-300 PLC可以扩展多达 B 个机架，个模块。

A. 1，7B. 4，32C. 4，44D. 21，3008．接口模块IM360只能放在S7-300的A。

A.0号机架的3号槽B. 任意机架的3号槽C.0号机架的1号槽D. 任意机架的1号槽9．ET200是基于D的分布式I/O。

A.MPIB.PROFIBUS-DPC.PROFIBUS-PAD.PROFIBUS-FMS10．PLC在线状态下，在变量表（VAT）窗口，单击图标 B 可以每个扫描周期都刷新变量。

A. B. C. D.11．图标表示C。

A.可以刷新变量一次B.可以每个扫描周期刷新变量一次C.可以激活修改的值一次D.每个扫描周期激活修改值12．“S5T#5s_200ms”表示A。

A.16位S5TIME型数据B.16位TIME型数据C.32位S5TIME型数据D.32位TIME型数据13．定时期间如果SD线圈断电，定时器的当前时间 C ，线圈重新通电时，又从开始定时。

PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。

2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。

3.热继电器是用于电机长期过载保护的电器。

4.电气控制图一般分为两部分：主电路和辅助电路。

5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

6、熔断器是短路保护的电器。

7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。

8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。

二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。

当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。

2.简述速度继电器的工作原理。

答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。

当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。

三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。

参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。

参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。

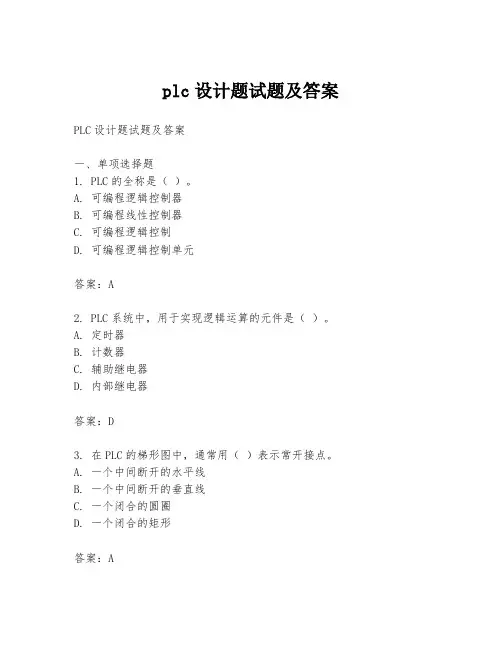

plc设计题试题及答案PLC设计题试题及答案一、单项选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑控制D. 可编程逻辑控制单元答案：A2. PLC系统中，用于实现逻辑运算的元件是（）。

A. 定时器B. 计数器C. 辅助继电器D. 内部继电器答案：D3. 在PLC的梯形图中，通常用（）表示常开接点。

A. 一个中间断开的水平线B. 一个中间断开的垂直线C. 一个闭合的圆圈D. 一个闭合的矩形答案：A二、填空题4. PLC的编程语言通常包括梯形图、________、________和结构文本。

答案：指令列表、顺序功能图5. 在PLC的程序中，________用于存储逻辑运算的结果，而________用于存储计时和计数的结果。

答案：辅助继电器、定时器/计数器三、简答题6. 简述PLC控制系统的设计步骤。

答案：PLC控制系统的设计步骤通常包括：a. 明确控制要求和目标b. 进行系统规划和设计c. 选择适当的PLC型号和I/O模块d. 绘制电气控制原理图和梯形图e. 编写和编辑PLC程序f. 进行系统模拟和调试g. 现场安装和投运h. 系统维护和优化四、设计题7. 设计一个简单的PLC控制系统，用于控制一台电动机的启动、停止和正反转。

答案：该设计题的答案会根据具体的PLC型号和用户的具体要求有所不同，但一般包括以下几个步骤：a. 确定输入输出接口，如启动按钮、停止按钮、正转按钮、反转按钮以及电动机的正反转输出。

b. 绘制电气控制原理图，包括主电路和控制电路。

c. 设计PLC的I/O地址分配表。

d. 编写PLC控制程序，包括启动、停止、正反转的逻辑控制。

e. 进行程序的模拟测试，确保控制逻辑正确无误。

f. 在实际设备上安装PLC并下载程序，进行现场调试。

五、计算题8. 如果一个PLC系统中有一个定时器T0，设定的定时时间为10秒，问在PLC程序运行期间，定时器T0最多可以积累多少个定时周期？答案：PLC系统中定时器的积累定时周期数取决于系统的运行速度和定时器的分辨率。

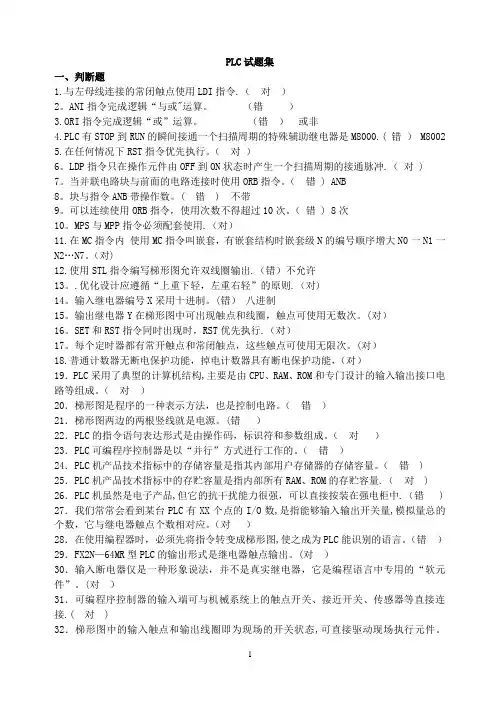

PLC试题集一、判断题1.与左母线连接的常闭触点使用LDI指令.（对）2。

ANI指令完成逻辑“与或"运算。

（错）3.ORI指令完成逻辑“或”运算。

（错）或非4.PLC有STOP到RUN的瞬间接通一个扫描周期的特殊辅助继电器是M8000.( 错） M80025.在任何情况下RST指令优先执行。

（对）6。

LDP指令只在操作元件由OFF到ON状态时产生一个扫描周期的接通脉冲.（对 )7。

当并联电路块与前面的电路连接时使用ORB指令。

（错 ) ANB8。

块与指令ANB带操作数。

( 错 ) 不带9。

可以连续使用ORB指令，使用次数不得超过10次。

（错 ) 8次10。

MPS与MPP指令必须配套使用.（对）11.在MC指令内使用MC指令叫嵌套，有嵌套结构时嵌套级N的编号顺序增大N0一N1一N2…N7。

（对)12.使用STL指令编写梯形图允许双线圈输出.（错）不允许13。

.优化设计应遵循“上重下轻，左重右轻”的原则.（对)14。

输入继电器编号X采用十进制。

(错）八进制15。

输出继电器Y在梯形图中可出现触点和线圈，触点可使用无数次。

(对）16。

SET和RST指令同时出现时，RST优先执行.（对）17。

每个定时器都有常开触点和常闭触点，这些触点可使用无限次。

(对）18.普通计数器无断电保护功能，掉电计数器具有断电保护功能，（对）19．PLC采用了典型的计算机结构,主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成。

（对）20．梯形图是程序的一种表示方法，也是控制电路。

（错）21．梯形图两边的两根竖线就是电源。

(错）22．PLC的指令语句表达形式是由操作码，标识符和参数组成。

（对）23．PLC可编程序控制器是以“并行”方式进行工作的。

（错）24．PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量。

（错 ) 25．PLC机产品技术指标中的存贮容量是指内部所有RAM、ROM的存贮容量.（对 ) 26．PLC机虽然是电子产品,但它的抗干扰能力很强，可以直接按装在强电柜中.（错 ) 27．我们常常会看到某台PLC有XX个点的I/O数,是指能够输入输出开关量,模拟量总的个数，它与继电器触点个数相对应。

PLC设计题答案1. 画出三相异步电动机即可点动又可连续运行的电气控制线路2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序4.试设计一台异步电动机的控制电路要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护5.有两台三相异步电动机M1和M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时30秒后才能停止；3） M2能点动调整试作出PLC输入输出分配接线图，并编写梯形图控制程序6.电机正反转控制线路。

要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3。

具有电气互锁和机械互锁功能。

7.按钮计数控制，三次亮，再两次灭要求：输入信号X0，输出信号Y08.试用PLC设计满足下图所示波形的控制程序。

要求：写出I/O分配表和控制梯形图（或者指令语句表）。

提示：若I0.0接通则Q0.0接通，若I0.1接通则Q0.1接通20s，然后Q0.0和Q0.1同时断开。

9.设计一工作台自动往复控制程序要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1具有电气互锁和机械互锁功能10.设计通电和断电延时电路。

X1Y111.用三个开关（X1、X2、X3）控制一盏灯Y0，当三个开关全通，或者全断时灯亮，其它情况灯灭。

（使用比较指令）5秒 5秒12.试用PLC实现对一台电动机的星—三角启动控制。

控制要求：按下启动按钮后电机星形运行，8秒以后自动切换为三角形运行；要求有过载保护。

试写出I/O分配表和控制梯形图。

提示：下面的I/O接线图中，SB0是停止按钮，SB1是启动按钮，FR是热继电器的常开触点，当KM1、KM2吸合时电机为三角形接法，当KM1、KM3吸合时电机为星形接法。

PLC设计题答案1. 画出三相异步电动机即可点动又可连续运行的电气控制线路2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序4.试设计一台异步电动机的控制电路要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护5.有两台三相异步电动机M1和M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时30秒后才能停止；3） M2能点动调整试作出PLC输入输出分配接线图，并编写梯形图控制程序6.电机正反转控制线路。

要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3。

具有电气互锁和机械互锁功能。

7.按钮计数控制，三次亮，再两次灭要求：输入信号X0，输出信号Y08.试用PLC设计满足下图所示波形的控制程序。

要求：写出I/O分配表和控制梯形图（或者指令语句表）。

提示：若I0.0接通则Q0.0接通，若I0.1接通则Q0.1接通20s，然后Q0.0和Q0.1同时断开。

9.设计一工作台自动往复控制程序要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1具有电气互锁和机械互锁功能10.设计通电和断电延时电路。

X1Y111.用三个开关（X1、X2、X3）控制一盏灯Y0，当三个开关全通，或者全断时灯亮，其它情况灯灭。

（使用比较指令）5秒 5秒12.试用PLC实现对一台电动机的星—三角启动控制。

控制要求：按下启动按钮后电机星形运行，8秒以后自动切换为三角形运行；要求有过载保护。

试写出I/O分配表和控制梯形图。

提示：下面的I/O接线图中，SB0是停止按钮，SB1是启动按钮，FR是热继电器的常开触点，当KM1、KM2吸合时电机为三角形接法，当KM1、KM3吸合时电机为星形接法。

plc设计试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的编程语言中，梯形图属于（）。

A. 汇编语言B. 高级语言C. 机器语言D. 图形化语言答案：D3. 下列哪个不是PLC的基本组成部分？（）A. 中央处理单元（CPU）B. 输入/输出模块C. 电源模块D. 显示器答案：D4. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. CPU速度C. 程序存储空间D. 输入/输出数量答案：A5. 在PLC中，用于存储用户程序的存储器是（）。

A. RAMB. EPROMC. ROMD. EEPROM答案：B6. PLC的输入/输出接口通常采用（）方式与外部设备连接。

A. 串行通信B. 并行通信C. 无线通信D. 光纤通信答案：B7. PLC的输出模块中，继电器输出型通常用于（）。

A. 直接驱动大功率设备B. 控制小功率设备C. 隔离信号D. 传输模拟信号答案：B8. PLC的输入模块中，光电传感器属于（）类型。

A. 模拟量输入B. 开关量输入C. 脉冲量输入D. 频率量输入答案：B9. PLC的编程软件通常提供（）功能。

A. 程序下载B. 程序模拟C. 故障诊断D. 以上都是答案：D10. PLC的通信协议中，Modbus协议主要用于（）。

A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信答案：B二、多项选择题（每题3分，共15分）1. PLC在工业自动化中主要应用于（）。

A. 过程控制B. 运动控制C. 数据处理D. 信息管理答案：AB2. PLC的输入/输出模块可以处理的信号类型包括（）。

A. 模拟信号B. 数字信号C. 脉冲信号D. 频率信号答案：ABC3. PLC的编程语言通常包括（）。

A. 梯形图B. 功能块图C. 结构化文本D. 汇编语言答案：ABC4. PLC的故障诊断功能可以检测（）。

PLC习题一、填空题1、PLC的输入/输出继电器采用___八__进制进行编号，其它所有软元件均采用___十__ 进制进行编号。

6、三菱FX2N系列PLC的STL步进梯形的每个状态提供了三个功能：__驱动负载__、__指定转移条件__、__指定转移目标__小7、按国标规定，“停止”按钮必须是__红__色，“启动”按钮必须是__绿__色。

8、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为___K500___ ；如果选用定时器T210，其定时时间常数值应该设定为__K5000__。

9、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为__MPS___、__MRD____和___MPP__，其中__MPS___和__MPP__指令必须成对出现，而且这些栈操作指令连续使用应少于___11___ 次。

10、PLC的输出指令OUT是对继电器的_线圈__进行驱动的指令，但它不能用于__输入_电器。

11、PLC用户程序的完成分为内部处理、通信处理、输入处理、程序执行、输出处理个阶段。

这几个阶段是采用循环扫描工作方式分时完成的。

12、PLC常用的编程语言有：___梯形图_____、____指令表_____、顺序功能图及结构文本编程语言13、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为、和，其中和指令必须成对出现，而且这些栈操作指令连续使用应少于11 次。

答案：MPS、MPD、MPP、MPS、MPP14、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K500 ；如果选用定时器T210，其定时时间常数值应该设定为K5000。

答案：K500、T210、K500015、PLC编程语言有：__________、_______________、顺序功能图、功能块图及结构文本编程语言。

PLC题库含答案《PLC与控制技术》课程试题库(适应专业：楼宇智能化⼯程技术)⼀．单项选择1．世界上第⼀台PLC⽣产于（c ）A．1968年德国B．1967年⽇本C．1969年美国D．1970年法国2．世界上第⼀代PLC所在的年代是（），其特点主要为（）。

A．1973-1980，8位CPU．磁芯存储器B．1969-1972，1位CPU．磁芯存储器C．1981-1983，16位CPU．半导体存储器D．1968-1973，4位CPU．磁芯存储器3．世界上第⼆代PLC所在的年代是（），其特点主要为（）。

A．1973-1975，8位CPU．半导体存储器B．1969-1972，1位CPU．磁芯存储器C．1981-1983，16位CPU．磁芯存储器D．1972-1976，4位CPU．半导体存储器4．世界上第三代PLC所在的年代是（），其特点主要为（）。

A．1973-1975，8位CPU．半导体存储器B．1969-1972，8位CPU．磁芯存储器C．1976-1983，8．16位CPU．半导体存储器D．1983-1999，16．32位CPU．闪存技术应⽤5.使⽤16位．32位⾼性能微处理器，⽽且在⼀台PLC中配置多个微处理器，进⾏多通道处理是（）PLC的突出特点。

A．第五代B．第⼆代C．第三代D．第四代6．PLC英⽂名称的全称是（）A．programming logic controllerB．programmable logical controllerC．programmer logical controllerD．programing logic controller7.下列不属于PLC硬件系统组成的是（）A.中央处理单元B.输⼊输出接⼝C.⽤户程序O扩展接⼝8. 下列不属于PLC硬件系统组成的是（）A. ⽤户程序B.输⼊输出接⼝C. 中央处理单元D.通讯接⼝9．PLC的系统程序不包括（）A.管理程序B.供系统调⽤的标准程序模块C.⽤户指令解释程序D.开关量逻辑控制程序10. 以下哪条不是系统管理程序的主要功能( )A系统⾃检 B 运⾏时序分配管理C 程序执⾏D 存储空间分配管理11. PLC的⼯作⽅式是( ) 。

plc的试题及答案一、选择题1. PLC的全称是什么？A. Programmable Logic ControllerB. Personal Learning CenterC. Power Line CommunicationD. Public Library Catalog答案：A2. PLC的工作原理是什么？A. 基于时间的逻辑控制B. 基于事件的逻辑控制C. 基于状态的逻辑控制D. 基于频率的逻辑控制答案：C3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 触摸屏答案：C二、填空题4. PLC的编程语言主要有梯形图（LAD）、顺序功能图（SFC）和_______。

答案：功能块图（FBD）5. PLC的输出设备通常包括_______、指示灯、蜂鸣器等。

答案：电磁阀三、简答题6. 简述PLC在工业自动化中的应用。

答案：PLC在工业自动化中广泛应用于控制生产线、机械设备的启动、停止、速度调节等，实现生产过程的自动化和智能化。

四、计算题7. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60秒，1秒=1000ms，所以1分钟=60000ms。

60000ms / 10ms = 6000次。

五、论述题8. 论述PLC在现代工业生产中的重要性及其面临的挑战。

答案：PLC作为现代工业自动化的核心控制设备，其重要性体现在能够提高生产效率、降低人工成本、提升产品质量等方面。

然而，随着工业4.0和智能制造的发展，PLC也面临着集成更多智能算法、提高数据处理能力、增强网络安全等挑战。

六、案例分析题9. 某工厂的PLC控制系统出现故障，导致生产线停机。

分析可能的原因及解决方案。

答案：可能的原因包括硬件故障、软件错误、外部干扰等。

解决方案可以是：检查硬件连接和状态，重新加载或更新软件，增加抗干扰措施等。

七、设计题10. 设计一个简单的PLC控制程序，用于控制一个电机的启动和停止。
