PLC控制系统设计习题

plc电梯控制系统设计例题本文将介绍一些PLC电梯控制系统的设计例题，帮助读者了解电梯控制系统的基本结构和原理，并掌握PLC编程技术和设计方法。

例题一：单层电梯控制系统设计设计一个单层电梯控制系统，实现电梯在不同楼层之间的运行和门的开关控制。

解决方案：该控制系统可以采用PLC作为控制器，搭配步进电机驱动电梯运行。

主要包括PLC控制器、上下行按钮、开关门按钮、步进电机、楼层显示器等组成。

PLC程序设计如下：1. 系统初始化，包括设定楼层总数、电梯初始位置、门的状态等。

2. 按钮输入检测，判断是否有楼层按钮被按下，如果有则确定运行方向。

3. 运行控制，根据电梯当前位置和目标位置确定运行方向和步数，控制步进电机驱动电梯运行。

4. 开关门控制，根据开关门按钮的输入信号控制电梯门的打开和关闭。

5. 楼层显示控制，根据电梯当前位置和楼层按钮的输入信号控制楼层显示器显示当前位置。

例题二：多层电梯控制系统设计设计一个多层电梯控制系统，实现多部电梯在多层之间的运行和门的开关控制。

解决方案：该控制系统需要考虑多部电梯之间的协调和优化，可以采用PLC 作为控制器，搭配变频器驱动电梯运行。

主要包括PLC控制器、上下行按钮、开关门按钮、变频器、电机、楼层显示器、调度算法等组成。

PLC程序设计如下：1. 系统初始化，包括设定楼层数、电梯数量、电梯初始位置、门的状态等。

2. 调度算法，根据乘客的呼叫和电梯的位置确定电梯的调度和运行方向。

3. 运行控制，根据电梯当前位置和目标位置确定运行方向和速度，控制变频器驱动电机运行。

4. 开关门控制，根据开关门按钮的输入信号控制电梯门的打开和关闭。

5. 楼层显示控制，根据电梯当前位置和乘客的呼叫信号控制楼层显示器显示当前位置。

以上是两个PLC电梯控制系统设计例题，希望能对读者有所帮助。

在实际应用中，需要根据具体情况进行调整和优化，提高电梯运行的效率和安全性。

PLC控制技术习题库（含答案）一、单选题（共50题，每题1分，共50分）1、与主控接点下端相连的常闭触点应使用指令()。

A、LDIB、ANIC、ORID、AND正确答案：A2、FX系列PLC中SET,表示什么指令（）A、下降沿B、上升沿C、输入有效D、置位正确答案：D3、在利用状态继电器编制顺序控制程序时，每个状态继电器都有各自的置位和（）信号，并有各自要做的操作。

A、保持B、复位C、报警D、清零正确答案：B4、工业中控制电压一般是多少伏（）。

A、110VB、220VC、36VD、24V正确答案：D5、（）指令和（）指令均可用于步的活动状态的转换，将原来的活动步对应的状态寄存器复位，此外还有自保持功能。

A、SET RSTB、OUT SETC、STL RET正确答案：B6、一般而言,PLC的I/O点数要冗余多少? （）。

A、1B、05C、15D、2正确答案：A7、触摸屏是用于实现替代哪些设备的功能（）A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：C8、工业级模拟量,哪一种更容易受干扰（）A、uA级B、mA级C、A级D、10A级正确答案：A9、在顺序控制系统中，STL触点右边不能使用（）指令A、MRDB、MPPC、MPS正确答案：C10、下列不属于PLC硬件系统组成的是（）。

A、中央处理单元B、输入输出接口C、用户程序D、I/O扩展接口正确答案：C11、热继电器在电路中做电动机的什么保护？（）A、短路B、过压C、过载D、过流正确答案：C12、FX2型PLC使操作元件中数带进位一起右移n位的指令是()。

A、RORB、ROLC、RCRD、RCL正确答案：C13、FX系列PLC,主控指令应采用（）A、CJB、MCC、GO TOD、SUB正确答案：B14、步进电机的加减速是通过改变哪个参数实现的？（）A、脉冲频率B、电压C、脉冲数量D、脉冲占空比正确答案：A15、一般而言,FX系列PLC的AC输入电源电压范围是多少? （）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B16、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、11C、10D、9正确答案：A17、下列不属于大型PLC应用的场合是（）。

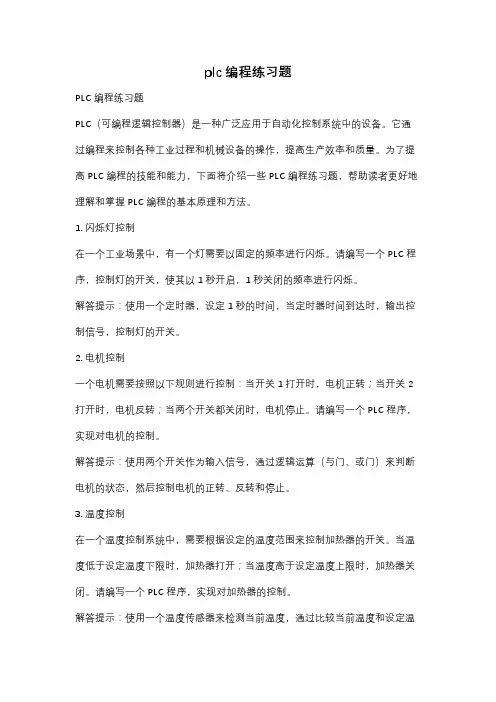

plc编程练习题PLC编程练习题PLC（可编程逻辑控制器）是一种广泛应用于自动化控制系统中的设备。

它通过编程来控制各种工业过程和机械设备的操作，提高生产效率和质量。

为了提高PLC编程的技能和能力，下面将介绍一些PLC编程练习题，帮助读者更好地理解和掌握PLC编程的基本原理和方法。

1. 闪烁灯控制在一个工业场景中，有一个灯需要以固定的频率进行闪烁。

请编写一个PLC程序，控制灯的开关，使其以1秒开启，1秒关闭的频率进行闪烁。

解答提示：使用一个定时器，设定1秒的时间，当定时器时间到达时，输出控制信号，控制灯的开关。

2. 电机控制一个电机需要按照以下规则进行控制：当开关1打开时，电机正转；当开关2打开时，电机反转；当两个开关都关闭时，电机停止。

请编写一个PLC程序，实现对电机的控制。

解答提示：使用两个开关作为输入信号，通过逻辑运算（与门、或门）来判断电机的状态，然后控制电机的正转、反转和停止。

3. 温度控制在一个温度控制系统中，需要根据设定的温度范围来控制加热器的开关。

当温度低于设定温度下限时，加热器打开；当温度高于设定温度上限时，加热器关闭。

请编写一个PLC程序，实现对加热器的控制。

解答提示：使用一个温度传感器来检测当前温度，通过比较当前温度和设定温度下限、上限的大小关系，来控制加热器的开关。

4. 流水线控制在一个流水线上，有多个工位需要按照一定的顺序进行操作。

请编写一个PLC 程序，实现对流水线上工位的控制，使其按照指定的顺序进行操作。

解答提示：使用一个计数器来记录当前工位的编号，通过比较计数器的值和指定的工位编号，来控制当前工位的操作。

5. 自动包装机控制在一个自动包装机上，需要按照一定的规则将产品进行包装。

请编写一个PLC 程序，实现对自动包装机的控制，使其按照指定的规则进行包装。

解答提示：使用传感器来检测产品的位置和状态，通过逻辑运算和计数器来判断产品的数量和位置，控制包装机的动作。

通过以上的练习题，读者可以加深对PLC编程的理解和掌握。

plc编程练习题（打印版）PLC编程练习题（打印版）一、基础练习题1. 题目：编写一个PLC程序，实现一个简单的交通信号灯控制。

要求：交通信号灯有红、黄、绿三种颜色。

初始状态为红灯亮，持续5秒后变为绿灯，绿灯持续10秒后变为黄灯，黄灯持续3秒后返回红灯状态。

2. 题目：设计一个PLC程序，控制一个简单的电机启动和停止。

要求：电机启动时需要先检查安全条件，如安全门是否关闭。

安全门关闭后，启动电机；按下停止按钮，电机停止。

二、进阶练习题1. 题目：编写一个PLC程序，实现对一个生产线的物料传送带的控制。

要求：传送带需要根据物料的重量来调整速度。

当物料重量小于10kg时，传送带以低速运行；当物料重量在10kg至20kg之间时，以中速运行；超过20kg时，以高速运行。

2. 题目：设计一个PLC程序，控制一个自动门的开关。

要求：自动门需要根据人流量来自动开关。

当检测到有人进入时，门打开；当人离开后，门关闭。

门的开关需要有安全保护机制，防止夹伤。

三、综合练习题1. 题目：编写一个PLC程序，实现对一个小型工厂的能源管理系统。

要求：系统需要监控电能、水能和燃气的使用情况。

当能源使用超过预设值时，系统需要发出警告，并自动调整设备的运行状态。

2. 题目：设计一个PLC程序，控制一个自动售货机的运作。

要求：售货机需要根据用户的选择来出货。

用户可以通过触摸屏选择商品，售货机根据选择的商品自动出货。

同时，售货机需要能够显示商品的库存情况。

附加练习题1. 题目：编写一个PLC程序，实现对一个简单的电梯控制系统。

要求：电梯需要根据用户选择的楼层来运行。

电梯在运行过程中需要检测超载情况，并在超载时发出警告。

2. 题目：设计一个PLC程序，控制一个简单的工业机器人的移动。

要求：机器人需要根据预设的路径移动，并在路径的每个点执行特定的任务。

机器人的移动需要有安全保护机制，防止碰撞。

注意：以上练习题仅供参考，实际编程时需要根据具体的PLC型号和编程软件进行相应的调整。

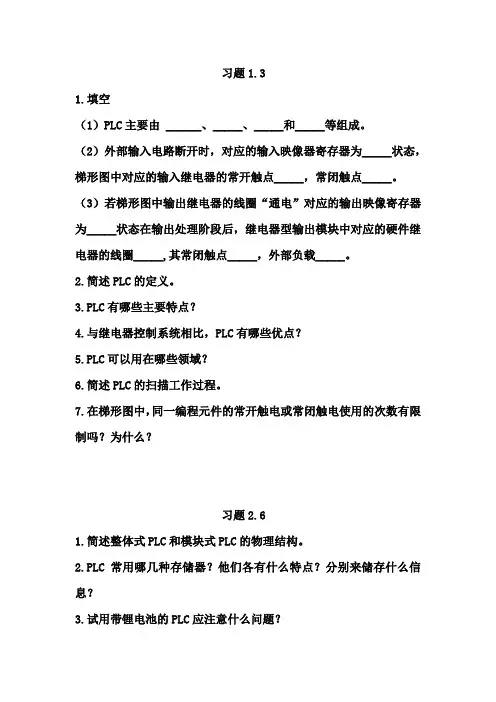

习题1.31.填空（1）PLC主要由 ______、_____、_____和_____等组成。

（2）外部输入电路断开时，对应的输入映像器寄存器为_____状态，梯形图中对应的输入继电器的常开触点_____，常闭触点_____。

（3）若梯形图中输出继电器的线圈“通电”对应的输出映像寄存器为_____状态在输出处理阶段后，继电器型输出模块中对应的硬件继电器的线圈_____,其常闭触点_____，外部负载_____。

2.简述PLC的定义。

3.PLC有哪些主要特点？4.与继电器控制系统相比，PLC有哪些优点？5.PLC可以用在哪些领域？6.简述PLC的扫描工作过程。

7.在梯形图中，同一编程元件的常开触电或常闭触电使用的次数有限制吗？为什么？习题2.61.简述整体式PLC和模块式PLC的物理结构。

2.PLC常用哪几种存储器？他们各有什么特点？分别来储存什么信息？3.试用带锂电池的PLC应注意什么问题？4.模拟量输入模块有哪些主要指标?5.PLC有哪些编程设备？各有什么特点？6.FX（2N）-48MR是基本单元还是扩展单元？有多少哥输入点，多少个输出点？属于什么输出类型？7.FX（2n）可以连接到哪些开放式网络？8.FX(2N) 系列有哪些数据连接功能？9.用时钟运算指令控制路灯的定时接通和断开，20：00时开灯，06：00时关灯，设计梯形图程序。

10.求出D10-D12中最大的数，存放在D100中，编写出程序。

11.D10中圆的半径（mm）为整数值，令圆周率为3.4159，用浮点数运算求圆周并将其转换为整数(mm)后放在D20中。

习题3.41.填空（1）定时器的线圈_____时开始定时，定时时间到是其常开触电_____,常闭触电_____.(2)通用定时器的_____时被复位，复位后其常开触电_____，常闭触电_____，当前值变为_____。

（3）内部计数器的复位输入电路_____、计数出入电路_____，当前值_____设定值时，计数器的当前值加1。

plc习题参考答案PLC习题参考答案PLC（Programmable Logic Controller，可编程逻辑控制器）是一种常用于自动化控制系统中的电子设备。

它通过编程控制输入输出模块，实现对工业过程的监控和控制。

PLC习题是学习和掌握PLC编程的重要环节，下面将给出一些常见PLC习题的参考答案，希望对学习者有所帮助。

1. 习题：编写一个PLC程序，实现一个自动门的开关控制。

参考答案：首先，我们需要了解自动门的工作原理。

自动门通常使用红外线传感器来检测门口是否有人。

当有人靠近门口时，红外线传感器会检测到信号，PLC程序接收到信号后，通过控制输出模块，控制电机驱动门的开启。

当人离开门口时，红外线传感器不再检测到信号，PLC程序接收到信号后，通过控制输出模块，控制电机驱动门的关闭。

PLC程序伪代码如下：```IF 红外线传感器信号 = 有人 THEN控制输出模块 = 开启门ELSE IF 红外线传感器信号 = 无人 THEN控制输出模块 = 关闭门END IF```2. 习题：编写一个PLC程序，实现一个流水线上的产品计数器。

参考答案：流水线上的产品计数器需要根据传感器检测到的产品信号进行计数。

每当传感器检测到一个产品时，PLC程序接收到信号后，计数器加一。

可以使用一个变量来保存计数器的值，并在每次检测到产品时进行加一操作。

PLC程序伪代码如下：```IF 传感器信号 = 检测到产品 THEN计数器 = 计数器 + 1END IF```3. 习题：编写一个PLC程序，实现一个灯光控制系统。

参考答案：灯光控制系统可以通过PLC程序实现对灯光的开关和亮度调节。

我们可以使用一个开关来控制灯光的开关状态，使用一个变量来保存灯光的亮度值。

PLC程序伪代码如下：```IF 开关状态 = 打开 THEN控制输出模块 = 打开灯光ELSE IF 开关状态 = 关闭 THEN控制输出模块 = 关闭灯光END IFIF 亮度调节信号 = 增加 THENIF 亮度值 < 最大亮度 THEN亮度值 = 亮度值 + 1END IFELSE IF 亮度调节信号 = 减少 THENIF 亮度值 > 最小亮度 THEN亮度值 = 亮度值 - 1END IFEND IF```以上是一些常见的PLC习题参考答案，通过这些习题的练习，可以帮助学习者更好地理解和掌握PLC编程的基本原理和技巧。

PLC习题及答案一、选择题1.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

A RAMB ROMC EPROMD EEPROM 答案：B2.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B 之差 C 之积 D 无关答案：A3.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C 微处理器D 寄存器答案：C4. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序 B 用户程序 C 工作程序 D 用户数据答案：A5.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B 八进制C 十进制D 十六进制答案：B6.（）年，美国首先研制成功第一台可编程控制器。

A 1969 B 1973 C 1979 D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输入模块与输出模块 D 设备端口模块答案：C8.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36VC AC110V DAC220V 答案：A 29.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B 85-264V AC C 220－380VAC D 24V AC－220VAC 答案：B10.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言 C 顺序功能图(SFC) D 指令表答案：B11.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC 公司 C ABB公司D SIMENS公司答案：B12.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个B 100个C 1000个D 无数个答案：D13.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦合器 B继电器 C 传感器 D电磁耦合答案：A14.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

6-1 简述PLC控制系统设计的基本原则。

答：电气控制的目的是在满足其生产工业要求的前提下，最大限度的提高生产效率和产品质量。

可编程控制系统设计时应遵循以下原则：（1）最大限度地满足被控对象的控制要求；（2）保证控制系统的高可靠、安全；（3）满足上面条件的前提下，力求使控制系统简单、经济、实用和维修方便；（4）选择PLC时，要考虑生产和工艺改进所需的余量。

6-2 简述PLC控制系统设计的基本内容和一般步骤。

答：（1）PLC控制系统设计的基本内容有：分析被控对象并提出控制要求、确定输入／输出设备、选择PLC、分配I/O点并设计PLC外围硬件线路、PLC程序设计、硬件实施等。

（2）在设计PLC程序时应遵循一些基本的步骤，常见的步骤如下：1）分析生产工艺过程；2）根据控制要求确定所需的用户输入、输出设备，分配I/O；3）选择PLC；4）设计PLC接线图以及电气施工图；5）程序设计和控制柜接线施工；6）调试程序,直至满足要求为止；7）设计控制柜，编写系统交付使用的技术文件，说明书、电气图、电气元件明细表；8）验收、交付使用。

6-3 提高PLC控制系统的可靠性的措施有哪些？答：常见措施有：（1）较好PLC的工作环境，包含温度、湿度、空气、电源和震动等条件（2）完善的PLC抗干扰措施，包含合理的安装和布线、良好的接地、安全保护环节、好的软件系统以及冗余系统或热备用系统、表决系统对系统的运行保护。

（3）完善的PLC系统的故障诊断。

（4）完善的PLC系统的试运行与维护。

6-4 常见PLC控制系统的抗干扰措施有哪些？答：常见措施有：1. 合理的PLC有内部电源和外部电源安装和布线；2. 良好的接地是PLC安全可靠运行的重要条件；3. 具备短路保护、互锁、紧急停止等功能的安全保护环节；4、软件设施具有可消除干扰的一定作用；5. 采用冗余系统或热备用系统、表决系统对系统的运行保护。

6-5 用S7-200PLC设计一个灯光控制电路，控制要求：按下启动按钮，L1亮1s后灭，接着L2，L3，L4，L5亮，1s后灭，再接着L6，L7，L8，L9亮1s后灭，L1又亮，如此循环下去，按下停止按钮，系统停止运行。

plc习题及答案⼀、填空题1、PLC的运算和控制中⼼是（ CPU ）。

2、PLC中使⽤的存储器类型有（只读存储器ROM）和（随机存储器RAM ）两种。

3、PLC中输⼊接⼝电路的类型有（直流型）和（交流型）两种。

4、PLC的输⼊电路采⽤（光电耦合）隔离⽅式。

5、PLC中输出接⼝电路的类型有（继电器输出）、（双向经闸管输出）和（晶体管输出）三种。

6、CPU224型PLC本机I/O点数为（ 14 ）/（ 10 ）。

7、通常把内部存储器⼜称为（中间继电器）。

8、特殊存储器的作⽤是⽤于（存储系统的特殊信息）。

9、定时器的三种类型分别是（⽆记忆通电延时）、（有记忆通电延时）和（断电延时）。

10、计数器的三种类型分别是（增计数器）、（减计数器）和（增减计数器）。

11、有条件结束指令的梯形图格式为12、字节移位指令的最⼤移位位数为（ 8位）。

13、双字循环移位指令的最⼤移位位数为（ 32位）。

14、整数的加法指令的梯形图操作码是（ ADD-I ）；整数的减法指令的梯形图操作码是（ SUB-I ）。

15、段译码指令的语句表指令形式是( SEG IN，OUT )。

16、中断允许指令的操作码是（ ENI ），中断禁⽌指令的操作码是（ DISI ）。

中断程序标号指令的操作码是（ INT ）。

17、S7-200系列PLC的中断事件包括三⼤类，它们分别是（通讯⼝中断）、（ I／O中断）和（时基中断）。

18、定时器中断由1ms延时定时器（ T32 ）和（ T96 ）产⽣。

19、模拟量输⼊模块的作⽤是（将传感器输出的标准模拟量信号转换为PLC内部的数字量信号）。

20、模拟量输出模块的作⽤是（将PLC内部的数字量信号转换为标准的模拟量输出信号）。

21、EM231模拟量输⼊模块电流输⼊范围是（ 0～20mA ）。

22、EM231模拟量输⼊模块的输⼊类型为（差分输⼊型）。

23、EM231热电阻模块可以连接（ 3 ）种类型的热电阻。

24、模拟量输出模块按其位置顺序寻址（ AQW0、AQW2、AQW4等）。

plc实践练习题在本篇文章中，我们将通过一系列实践练习题，来帮助读者加深对PLC（可编程逻辑控制器）的理解和应用。

PLC是一种常见的自动化控制系统，广泛应用于工业领域。

通过完成以下练习题，读者将有机会应用PLC的基本原理和编程技巧。

练习一：绿灯一直亮假设有一个交通信号灯系统，任务是让绿灯一直亮着，其他灯都处于熄灭状态。

请设计一个PLC程序，实现该功能。

解答：```Ladder Diagram╔═════════════╗║ ║──►║ [ ] 绿灯║║ [ ] 红灯║║ [ ] 黄灯║║ ║╚═════════════╝```练习二：红灯绿灯交替闪烁现在，我们希望设计一个PLC程序，让红灯和绿灯交替闪烁。

红灯亮两秒，然后熄灭一秒；绿灯亮两秒，然后熄灭一秒。

如此循环。

解答：```Ladder Diagram╔═════════════╗╔══════════════♦════╗║ ║ 【K1】─►║ [ ] 2 秒║──►║ [ ] 绿灯║──────( TON )──►║ [ ] 1 秒║║ [ ] 红灯║ ║ ║║ [ ] 黄灯║ ║ ║║ ║ ╚═════════════════╝╚═════════════╝```练习三：倒计时器考虑一个倒计时器，初始值为60秒。

当启动按钮按下后，倒计时器开始减少，直到减少到0为止。

请设计一个PLC程序实现该功能，并在倒计时结束时触发一个报警信号。

解答：```Ladder Diagram╔═════════════╗║ ║──►║ [ ] 启动按钮║║ [ ] 报警灯║║ ║║ ║ ╔═════════════╗║ ║ ║ ║║ ║ ║ 【C1】║║ ║ ║ 1 秒║║ [ ] 接触器║────►║ ║║ ║ ║ ║║ ║ ╚═════════════╝╚═════════════╝```练习四：运输带控制考虑一个简单的运输带控制系统，有一个传感器S1用来检测物体是否在运输带上，传感器S2用来检测物体是否到达终点。

plc设计题试题及答案PLC设计题试题及答案一、单项选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑控制D. 可编程逻辑控制单元答案：A2. PLC系统中，用于实现逻辑运算的元件是（）。

A. 定时器B. 计数器C. 辅助继电器D. 内部继电器答案：D3. 在PLC的梯形图中，通常用（）表示常开接点。

A. 一个中间断开的水平线B. 一个中间断开的垂直线C. 一个闭合的圆圈D. 一个闭合的矩形答案：A二、填空题4. PLC的编程语言通常包括梯形图、________、________和结构文本。

答案：指令列表、顺序功能图5. 在PLC的程序中，________用于存储逻辑运算的结果，而________用于存储计时和计数的结果。

答案：辅助继电器、定时器/计数器三、简答题6. 简述PLC控制系统的设计步骤。

答案：PLC控制系统的设计步骤通常包括：a. 明确控制要求和目标b. 进行系统规划和设计c. 选择适当的PLC型号和I/O模块d. 绘制电气控制原理图和梯形图e. 编写和编辑PLC程序f. 进行系统模拟和调试g. 现场安装和投运h. 系统维护和优化四、设计题7. 设计一个简单的PLC控制系统，用于控制一台电动机的启动、停止和正反转。

答案：该设计题的答案会根据具体的PLC型号和用户的具体要求有所不同，但一般包括以下几个步骤：a. 确定输入输出接口，如启动按钮、停止按钮、正转按钮、反转按钮以及电动机的正反转输出。

b. 绘制电气控制原理图，包括主电路和控制电路。

c. 设计PLC的I/O地址分配表。

d. 编写PLC控制程序，包括启动、停止、正反转的逻辑控制。

e. 进行程序的模拟测试，确保控制逻辑正确无误。

f. 在实际设备上安装PLC并下载程序，进行现场调试。

五、计算题8. 如果一个PLC系统中有一个定时器T0，设定的定时时间为10秒，问在PLC程序运行期间，定时器T0最多可以积累多少个定时周期？答案：PLC系统中定时器的积累定时周期数取决于系统的运行速度和定时器的分辨率。

plc程序练习题目PLC（可编程逻辑控制器）是一种常用于工业控制系统的设备，它能通过编程实现对工业生产过程的自动化控制。

本文将提供一些PLC程序练习题目，以帮助读者加深对PLC编程的理解和应用。

题目一：水箱自动控制系统设计一个PLC程序，实现对水箱液位的自动控制。

系统包括一个水箱，一个进水阀门和一个排水阀门。

要求当水箱液位低于一定阈值时，自动开启进水阀门；当水箱液位高于一定阈值时，自动开启排水阀门。

解题思路：1. 设置一个液位传感器，用来检测水箱液位。

2. 根据液位传感器的信号，编写PLC程序，判断液位的高低。

3. 如果液位低于阈值，PLC输出信号给进水阀门，打开进水阀门。

4. 如果液位高于阈值，PLC输出信号给排水阀门，打开排水阀门。

5. 当液位达到设定值时，关闭进水阀门或排水阀门。

题目二：温度控制系统设计一个PLC程序，实现对温度的自动控制。

系统包括一个加热器和一个温度传感器。

要求当温度低于一定阈值时，自动打开加热器；当温度高于一定阈值时，自动关闭加热器。

解题思路：1. 设置一个温度传感器，用来检测温度。

2. 根据温度传感器的信号，编写PLC程序，判断温度的高低。

3. 如果温度低于阈值，PLC输出信号给加热器，打开加热器。

4. 如果温度高于阈值，PLC输出信号给加热器，关闭加热器。

5. 循环执行以上步骤，实现温度的自动控制。

题目三：流水线控制系统设计一个PLC程序，实现对流水线的自动控制。

系统包括一个传感器、一个电机和一个气缸。

要求当传感器检测到物品时，自动启动电机；当物品经过一段距离后，自动触发气缸将物品推出。

解题思路：1. 设置一个传感器，用来检测物品的到达。

2. 根据传感器的信号，编写PLC程序，判断是否有物品到达。

3. 如果检测到物品到达，PLC输出信号给电机，启动电机。

4. 物品经过一段距离后，PLC输出信号给气缸，触发气缸将物品推出。

5. 循环执行以上步骤，实现对流水线的自动控制。

plc学习练习题1. 开关练习题假设我们有一个基于PLC控制的机械系统。

这个系统上有一个输入信号I1，代表开关的状态，"1"表示开启，"0"表示关闭。

我们需要使用PLC编程来实现以下功能：- 当开关从关闭状态变为开启状态时，输出信号Q1应该立即变为高电平，持续5秒钟。

- 当开关从开启状态变为关闭状态时，输出信号Q1应该立即变为低电平，持续3秒钟。

2. 计数器练习题假设我们需要设计一个PLC程序来实现一个简单的计数器功能。

我们有一个输入信号I1，每当I1的状态由低电平变为高电平时，计数器C1的值应该加1。

同时，我们设定一个上限值，当计数器的值达到上限时，输出信号Q1应该变为高电平，表示计数已满。

3. 定时器练习题假设我们有一个基于PLC的温控系统，需要控制加热器的工作时间和停止时间。

我们可以使用两个定时器来实现这个功能： - 定时器T1: 当输入信号I1的状态由低电平变为高电平时，启动定时器T1并开始计时。

当定时器T1的时间累积到10秒时，输出信号Q1应该变为高电平，表示加热器需要停止工作。

- 定时器T2: 当输入信号I1的状态由高电平变为低电平时，启动定时器T2并开始计时。

当定时器T2的时间累积到5秒时，输出信号Q1应该变为低电平，表示加热器需要重新开始工作。

4. 条件语句练习题假设我们使用PLC控制一个流水线系统，其中有两个传感器，分别代表物料A和物料B。

我们需要设计一个PLC程序来实现以下功能： - 当传感器A和传感器B同时被触发时，输出信号Q1应该变为高电平，表示流水线正常运行。

- 当传感器A触发但传感器B未触发时，输出信号Q1应该变为低电平，表示流水线需要暂停。

- 当传感器B触发但传感器A未触发时，输出信号Q1应该变为低电平，表示流水线需要暂停。

以上是一些PLC学习练习题，通过完成这些练习题，我们可以加深对PLC编程的理解和掌握。

当然，实际应用中的PLC编程问题可能更为复杂，需要根据具体的场景和要求进行设计和调试。

PLC课后练习题（含答案）一、填空题1．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

2．顺序控制功能图编程有：单序列编程、编程及编程等三种方式。

3．说明下列指令意义：A ，LDN ，OLD 。

4. 三相异步电动机最常用的降压起动方式有：减压起动、减压起动、自耦变压器减压起动等。

5．按钮开关是具有的一种控制开关。

6．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

7．接触器有主辅触点，其主触点接电路，辅助触点接电路。

8．三相笼型异步电动机常用的降压启动方式有、、和。

9．可编程控制器其主体由、、、电源部件及编程器等组件构成。

10、PLC的工作方式为，其工作过程分为、和三个阶段。

11、顺序控制功能图三要素：、以及。

12．机床电气控制线路一般由电源电路、、和辅助电路四大部分组成。

13．低压电器中具有短路保护、过载保护及失压欠压保护的电器是。

14．电动机的变速方法有：、及等方法。

15．可编程控制器其主体由、、电源部件及编程器等组件构成。

16．PLC的主要性能指标有以下几个方面：、、和、编程指令的种类和条数、内部器件的种类和数量等。

17．可编程控制器的扫描过程分为、、等三个阶段。

18. PLC的软件由系统程序和两大部分组成。

19.PLC常用的编程语言有：、指令表（STL）、顺序功能流程图。

二、判断题（）1.能耗制动结束后可以不切除直流电源以保持长时间的制动效果。

（）2.热继电器能代替熔断器使用。

（）3.三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△ 接法的电动机（）4.中间继电器主要在电路中起信号传递与转换作用。

（）5. 复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头，再闭合常开触头。

（）6.PLC的输出继电器的线圈只能由程序驱动。

（）7. PLC输入采样阶段的任务是:将所有输入设备的当前状态保存到（输入映像寄存器）中（）8. 熔断器主要作为电路的短路保护元件。

电气控制及PLC模拟试卷一、选择题（每题1分，共5分）1.PLC的全称是什么？A.可编程逻辑控制器B.可编程控制器C.可编程逻辑计算器D.可编程逻辑计算机2.下列哪种编程语言不属于PLC的编程语言？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.C语言D.StructuredText（结构化文本）3.下列哪种设备不属于电气控制设备？A.继电器B.接触器C.传感器D.变频器4.下列哪种PLC输入模块类型用于模拟信号输入？A.数字输入模块B.模拟输入模块C.数字输出模块D.模拟输出模块5.下列哪种编程语言在PLC中应用最广泛？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.StructuredText（结构化文本）D.SequentialFunctionChart（顺序功能图）二、判断题（每题1分，共5分）1.PLC是一种通用的工业控制计算机。

（）2.继电器在PLC控制系统中主要用于实现逻辑控制功能。

（）3.电气控制及PLC技术只能应用于工业生产领域。

（）4.在PLC控制系统中，输入模块和输出模块可以互换使用。

（）5.PLC编程语言中，LadderDiagram（梯形图）是最直观、最容易理解的编程语言。

（）三、填空题（每题1分，共5分）1.PLC的英文全称是______。

2.在PLC控制系统中，______用于实现逻辑控制功能。

3.PLC的编程语言包括LadderDiagram（梯形图）、FunctionBlockDiagram（功能块图）、StructuredText（结构化文本）和______。

4.PLC的输入模块和输出模块分别用于接收和输出______信号。

5.在PLC控制系统中，______用于实现电气控制设备的启停、正反转等控制功能。

四、简答题（每题2分，共10分）1.简述PLC的工作原理。

2.请列举三种常用的PLC编程语言。

plc练习题目PLC（可编程控制器）是一种工业自动化领域常用的控制设备。

通过使用PLC，人们可以进行逻辑控制、运动控制、过程控制等，以提高生产效率和产品质量。

为了帮助您熟悉PLC的使用和操作，以下是一些简单的练习题目，希望能够带给您一些有趣的挑战。

练习题一：时间控制在一个自动化加工系统中，需要控制一个压力机的启动和停止时间。

请设计一个PLC程序，按下启动按钮后，压力机延迟5秒启动，运行1分钟后自动停止。

练习题二：计数器应用一个流水线上有一个传感器，每当产品通过传感器时，计数器加一。

请设计一个PLC程序，当计数器的值达到10时，启动一个气缸，将产品推出流水线。

练习题三：温度控制一个恒温室需要控制温度在20摄氏度左右，当温度低于20摄氏度时，加热器自动启动；当温度高于22摄氏度时，冷却器自动启动。

请设计一个PLC程序，实现恒温室的温度控制。

练习题四：运动控制有一个袋子需要在传送带上运行，传送带的速度可调节。

请设计一个PLC程序，使得袋子在传送带上以10cm/s的速度运行，当袋子到达传送带的终点时，传送带自动停止。

练习题五：排队控制在一个餐厅里，有4个柜台分别提供不同的食品。

请设计一个PLC 程序，当顾客按下柜台按钮时，柜台的LED灯闪烁，表示该柜台正在服务中。

当柜台队列中没有人时，LED灯停止闪烁。

这些练习题目涵盖了PLC在不同场景下的应用，包括时间控制、计数器应用、温度控制、运动控制和排队控制等方面。

通过挑战这些练习题，您可以更好地理解和掌握PLC的使用技巧，提升自己在工业自动化领域的能力。

希望这些练习题目能对您有所帮助，祝您在PLC的学习和应用中取得更大的成就！。
