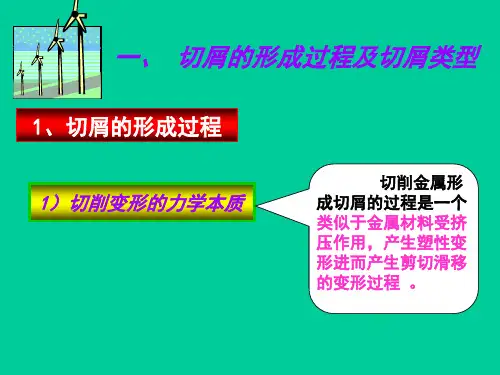

• 金属切削过程中的变形一、切屑的形成过程1．变形区的划分切削层金属形成切屑的过程就是在刀具的作用下发生变形的过程。
图2-10是在直角自由切削工件条件下观察绘制得到的金属切削滑移线和流线示意图。
流线表明被切削金属中的某一点在切削过程中流动的轨迹。
切削过程中，切削层金属的变形大致可划分为三个区域：（1）第一变形区从OA线开始发生塑性变形，到OM线金属晶粒的剪切滑移基本完成。
OA线和OM线之间的区域（图中Ⅰ区）称为第一变形区。
（2）第二变形区切屑沿前刀面排出时进一步受到前刀面的挤压和摩擦，使靠近前刀面处的金属纤维化，基本上和前刀面平行。
这一区域（图中Ⅱ区）称为第二变形区。
（3）第三变形区已加工表面受到切削刃钝圆部分和后刀面的挤压和摩擦，造成表层金属纤维化与加工硬化。
这一区（图中Ⅲ区）称为第三变形区。
在第一变形区内，变形的主要特征就是沿滑移线的剪切变形，以与随之产生的加工硬化。
OA称作始滑移线，OM称作终滑移线。
当金属沿滑移线发生剪切变形时，晶粒会伸长。
晶粒伸长的方向与滑移方向（即剪切面方向）是不重合的，它们成一夹角ψ。
在一般切削速度X围内，第一变形区的宽度仅为0．02－0．2mm，所以可以用一剪切面来表示（图2－12）。
剪切面与切削速度方向的夹角称作剪切角，以φ表示。
2．切屑的受力分析在直角自由切削的情况下，作用在切屑上的力有：前刀面上的法向力Fn和摩擦力Ff；剪切面上的正压力Fns和剪切力Fs；这两对力的合力互相平衡，如图2－14所示。
如用测力仪直接测得作用在刀具上的切削分力F c和F p，在忽略被切材料对刀具后刀面作用力的条件下，即可求得前刀面对切屑作用的摩擦角β，进而可近似求得前刀面与切屑间的摩擦系数μ。
二、切削变形程度切削变形程度有三种不同的表示方法，分述如下。
1．变形系数在切削过程中，刀具切下的切屑厚度h ch通常都大于工件切削层厚度h D，而切屑长度l ch却小于切削层长度l c。
切屑厚度h ch与切削层厚度h D之比称为厚度变形系数；而切削层长度与切屑长度之比称为长度变形系数。
