学生信息管理系统零层数据图:4—学生是韋値岸学些课況或甘/学生信&管理系统0 诛电?畠学生* 特号密镯L 录几暉:牛与惠聊悟恵管理员*F生成矯殳予井‘1r»Tz«e管珅帶信护老怖学生信息系统1层数据流图:Rlrfllt审怕哥171工咸站信引aIARtt汞入litlg，哎處潅昌ISI学土学生信息数据流图:書ifl 黑件 I ---- 膺生信忌学生愛询斛rr”课稈豪疋■悔插性底壇总菩库xAx fi 询亲件t 2SE老师信息数据流图: 学生信扈數据衣老师伯息更軒立誉询畫电I —4i±tsB老师#Adtta 髦询哉—H 老剜亦«A«iS事谏毬雷库咸绩吞镇库童询醴---- ►谏程生剧I奋谊睾ft成•数需1 2«管理员数据信息流图:老Mi 恬氏敦材萼数据字典数据流描述： 数据流名：帐号密码 数据来源：用户登录处理数据去向：统计分析处理 说明：用户输入帐号与密码 数据组成：帐号+密码 数据流量：小 数据流名：查询条件数据来源：统计分析管理员数据去向：统计出用户输出信息说明：用于统计出用户查询的所有条件数据组成：帐号+密码数据流量：大数据流名：录入成绩数据来源：学生选课成绩数据去向：学生成绩表说明：录入学生的选课的成绩信息数据组成：课程号+课程名数据流量：大数据流名：录入课程数据来源：教务处制定的课程数据去向：学生选课表说明：录入学生选择的课程数据组成：课程代号+课程名数据流量：小数据流名：老师查询条件数据来源：统计分析数据去向：老师查询的相关信息说明：查询老师权限范围内的数据数据组成：学生学号+课程号+课程名+老师编号数据流量：小数据流名：学生查询条件数据来源：统计分析数据去向：查询学生的相关信息说明：在学生权限范围内查询信息数据组成：学号+课程号+课程名+成绩+选课名+籍贯+年级+专业+院系+年级数据流量：大数据流名：管理员查询条件数据来源：统计分析数据去向：查询学生老师管理员的相关信息说明：在管理员权限范围内查询信息数据组成：学号+老师编号+籍贯+出生年月+年级+性别+民族+专业+院系+政治面貌+职称数据流量：大数据流名：录入学生与老师数据来源：老师与学生信息表数据去向：增删老师与学生说明：管理学生与老师信息数据组成：学号+老师编号+出生日期+籍贯+性别+名族数据流量：小数据流名：课程信息数据来源：管理员录入胡课程数据去向：课程信息的管理，增加与修改说明：管理课程信息数据组成：课程代号+课程名+出版社+作者+专业+系别+年级数据流量：小数据元素词条描述:丄学生信息管理：名称：学生信息管理别名: 描述：反应学生基本信息情况定义：学生信息管理二学号+姓名+性别+民族+出生日期+系别+专业+ 年级+籍贯位置：学生信息的录入学生信息的查询学生信息的修改丄课程信息管理：名称：课程信息管理别名：描述：反应课程基本信息定义：课程信息管理二课程代号+课程编号+课程类型+学分+学时位置：课程信息的录入课程信息的查询课程信息的修改丄成绩信息管理：名称：成绩信息管理别名：描述：反应成绩基本信息定义：成绩信息管理二序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：成绩信息录入成信息的查询成绩信息修改丄选课信息管理：名称：选课信息管理别名：描述：反应选课基本信息定义：选课信息管理二课程代号+课程名+学分+类别+任课老师+人数+班级位置：选课信息录入选课息的查询选课信息修改丄老师信息管理：名称：老师信息管理别名：描述：反应老师基本信息定义：老师信息管理二老师编号+姓名+性别+职称+出生日期+院系+ 籍贯+电话位置：老师信息录入老师信息查询老师信息修改丄密码信息管理:名称：密码信息管理别名: 描述：反应密码基本信息定义：密码信息管理二用户名+丢密码+新密码+确认密码位置：密码信息的修改丄课程安排信息管理名称：课程安排信息管理别名：描述：反应课程安排基本信息定义：课程安排信息管理二年级+专业+班级+院系+周数+内容位置：课程安排信息录入课程安排信息查询课程安排信息修改丄管理员信息:名称：管理员信息别名：描述：反应管理员基本信息定义：管理员信息二姓名+性别+民族+出生年月+籍贯+电话位置：管理员信息录入管理员信息查询管理员信息修改丄学生统计分析：名称：学生统计分析别名：描述：反应用户查询的相关信息定义：统计分析二姓名+性别+民族+出生年月+籍贯+电话+课程号+课程名+成绩+学分位置：学生信息录入学生信息查询学生信息修改丄学生统计分析：名称：学生统计分析别名：描述：反应学生查询的相关信息定义：学生统计分析二姓名+性别+民族+出生年月+籍贯+电话+课程号+课程名+成绩+学分位置：学生信息录入学生信息查询学生信息修改丄老师统计分析：名称：老师统计分析别名：描述：反应老师查询的相关信息定义：老师统计分析二姓名+性别+民族+出生年月+籍贯+电话+职称+课程名+成绩+学分位置：课程信息录入老师信息查询学生成绩修改丄管理员统计分析：名称：管理员统计分析别名：描述：反应管理员查询的相关信息定义：管理员统计分析二姓名+性别+民族+出生年月+籍贯+电话+职称+课程名位置：老师与学生信息录入老师与学生信息修改学生、老师、成绩修改丄统计课程:名称：统计课程别名：描述：学生查询选择课程的相关信息定义：统计课程二课程代号+课程名+老师+学分+学时位置：选择课程的查询退选课程丄统计成绩:名称：统计成绩别名：描述：反应学生成绩的相关信息定义：统计成绩二学号+姓名+课程名+成绩+学分位置：成绩信息查询丄统计学生:名称：统计学生别名：描述：查询学生的相关信息定义：统计学生二姓名+性别+民族+毕业情况+年级+出生年月+籍贯+ 电话位置：学生信息录入学生信息查询学生信息修改丄统计老师:名称：统计老师别名：描述：查询老师的相关信息定义：统计老师二姓名+性别+民族+职称+出生年月+籍贯+电话位置：老师信息录入老师信息查询老师信息修改丄统计课程:名称：统计课程别名：描述：查询授课的相关信息定义：统计课程=课程代号+课程名+出版社+年级+系别+专业位置：课程信息录入课程信息查询课程信息修改丄统计学分:名称：统计学分别名：描述：查询学生学分相关信息定义：统计学分=学号+课程学分+总学分位置：学生学分的查询。
教务系统数据流程图绘制引言概述：教务系统是现代教育管理的重要工具，它能够高效地处理学生信息、教师信息、课程信息等各种教务数据。
数据流程图是一种图形化的表示方法，可以清晰地展示教务系统中各个数据之间的流动和处理过程。
本文将详细介绍教务系统数据流程图的绘制方法和步骤。
一、数据采集过程1.1 学生信息采集- 学生信息采集是教务系统中的第一步，包括学生基本信息、学籍信息、课程成绩等。
- 学生信息采集的方式多种多样，可以通过学生填写表格、教师录入、自动化系统等方式进行。
- 学生信息采集后，需要进行数据的验证和清洗，确保数据的准确性和完整性。
1.2 教师信息采集- 教师信息采集是教务系统中的重要环节，包括教师基本信息、教授课程信息、教学经验等。
- 教师信息采集可以通过教师自行填写表格、教务部门审核等方式进行。
- 教师信息采集后，需要进行数据的验证和清洗，确保数据的准确性和完整性。
1.3 课程信息采集- 课程信息采集是教务系统中的关键步骤，包括课程名称、课程编号、课程学分等。
- 课程信息采集可以通过教师填写表格、教务部门审核等方式进行。
- 课程信息采集后，需要进行数据的验证和清洗，确保数据的准确性和完整性。
二、数据处理过程2.1 数据存储- 教务系统中的数据存储是为了方便后续的数据处理和查询，常用的方式包括数据库存储、文件存储等。
- 数据存储需要设计合理的数据表结构，确保数据的一致性和完整性。
- 数据存储过程中需要进行数据的备份和恢复，以防数据丢失或者损坏。
2.2 数据分析- 数据分析是教务系统中的重要环节，可以通过统计学方法和数据挖掘技术对教务数据进行分析和挖掘。
- 数据分析可以匡助教务部门了解学生的学习情况、教师的教学质量等，为决策提供依据。
- 数据分析结果可以通过报表、图表等形式进行展示，以便于理解和使用。
2.3 数据查询- 数据查询是教务系统中常用的功能，可以通过学生、教师、课程等多种维度进行查询。
- 数据查询可以通过关键字搜索、条件筛选等方式进行，以获取所需的数据。
学生成绩管理系统数据流程图及数据字典标题：学生成绩管理系统数据流程图及数据字典引言概述：学生成绩管理系统是学校管理学生成绩的重要工具，通过数据流程图和数据字典可以清晰地展示系统的数据流动和数据结构。
本文将详细介绍学生成绩管理系统的数据流程图及数据字典，匡助读者更好地理解系统的运作机制。
一、数据流程图1.1 学生成绩录入流程- 学生填写成绩单- 教师审核成绩单- 教务处录入成绩数据1.2 学生成绩查询流程- 学生登录系统- 查询成绩- 系统显示成绩信息1.3 学生成绩统计流程- 系统自动统计成绩数据- 生成各种统计报表- 教师和学生查看统计结果二、数据字典2.1 学生信息表- 学生ID- 姓名- 年级- 班级2.2 课程信息表- 课程ID- 课程名称- 学分- 授课教师2.3 成绩信息表- 成绩ID- 学生ID- 课程ID- 成绩三、数据流程图与数据字典的关系3.1 数据流程图与数据字典的对应关系- 数据流程图中的每一个流程都对应着数据字典中的数据表- 数据流程图中的数据流动路径可以通过数据字典中的数据表字段进行解释3.2 数据字典的作用- 数据字典定义了系统中所有的数据表及其字段- 数据字典为系统开辟和维护提供了清晰的数据结构参考3.3 数据流程图与数据字典的维护- 随着系统的升级和改进，数据流程图和数据字典需要及时更新- 数据流程图和数据字典的一致性对系统的稳定性和可维护性至关重要四、数据流程图及数据字典的优势4.1 提高数据管理效率- 数据流程图和数据字典清晰地展示了系统中数据的流动和结构，有助于提高数据管理的效率4.2 降低系统开辟成本- 数据流程图和数据字典为系统开辟提供了详细的数据结构和流程设计，有助于降低系统开辟成本4.3 提升系统稳定性- 数据流程图和数据字典的准确性和完整性保证了系统的稳定性和可靠性五、总结通过学生成绩管理系统数据流程图及数据字典的详细介绍，我们可以更好地理解系统的数据流动和结构，为系统的开辟、维护和升级提供了重要参考。
学生选课管理系统流图
随着学校规模的不断扩大，专业、班级、学生的数量急剧增加，有关学生选课的各种信息量也成倍增长，其教学管理工作也变得相当困难和复杂。
以前这些工作都由人工完成,不仅耗费了大量的人力和物力,还会存在人为的错误。
通过计算机进行课程管理,学生只要网上选课并将个人选课信息输入计算机,大量统计工作可由计算机自动完成,如选课人数、所在班级等,节省了大量的人力和时间。
同时,借助选课系统,教师日常教学中的各项环节,如统计选课结果等一系列工作都可以借助计算机系统自动完成,大大提高了高校教学的信息化程度,减轻了教师负担,提高了工作效率。
根据业务流程分析，我们可以得到系统的数据流图。
(1)学生选课系统一级数据流图如图1-1所示。

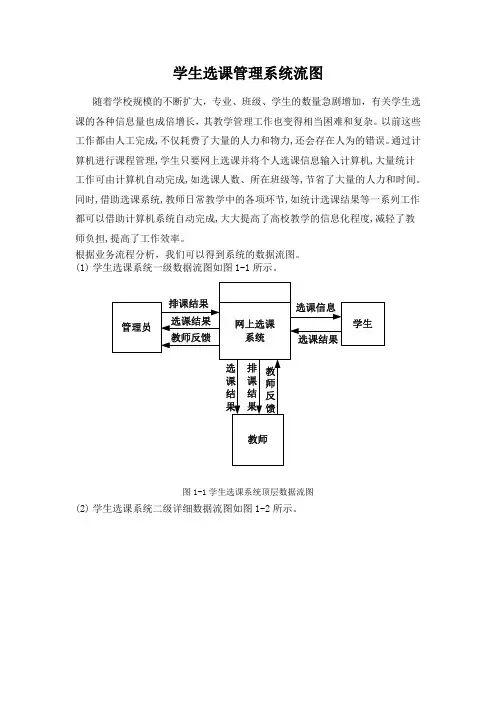

图1-1学生选课系统顶层数据流图
(2)学生选课系统二级详细数据流图如图1-2所示。

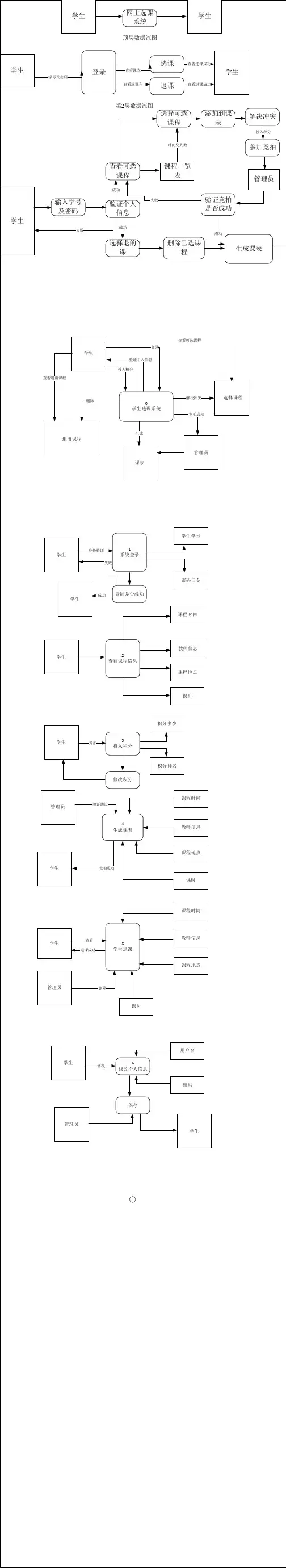

图1-2学生选课系统详细数据流图
(3)根据不同的用户权限，展开登录处理过程，数据流图如图1-3、1-4、1-5所示。
图1-3管理员登录数据流图
图1-4教师登录数据流图
图1-5学生登录数据流图(4)排课过程的数据流图如图1-6所示。
课程名、最大
图1-6排课过程数据流图(5)选课过程的数据流图如图1-7所示。
图1-7选课过程数据流图。
学生选课系统数据流图数据流图是一种图形化的工具，用于描述系统中数据的流动和处理过程。
学生选课系统是一个常见的教育管理系统，用于管理学生的选课信息和课程安排。
下面是一个标准格式的学生选课系统数据流图的详细描述。
1. 上下文图：上下文图是数据流图的最高级别，用于描述系统与外部实体之间的交互。
在学生选课系统中，外部实体可以包括学生、教师、管理员等。
上下文图显示了系统与这些外部实体之间的数据流和处理过程。
2. 系统概述：学生选课系统是一个在线的教育管理系统，旨在匡助学生方便地选择课程并管理他们的选课信息。
系统的主要功能包括学生注册、课程查询、选课、退课和成绩查询等。
3. 数据流：在学生选课系统中，存在以下数据流：- 学生信息流：用于传输学生的个人信息，如学生姓名、学号、专业等。
- 课程信息流：用于传输课程的相关信息，如课程名称、课程编号、学分等。
- 选课请求流：用于传输学生的选课请求，包括学生选课的课程编号。
- 退课请求流：用于传输学生的退课请求，包括学生退课的课程编号。
- 成绩信息流：用于传输学生的成绩信息，包括学生的课程成绩和绩点。
4. 处理过程：学生选课系统中的主要处理过程包括以下几个步骤：- 学生注册：学生在系统中注册账号，提供个人信息，并生成学号。
- 课程查询：学生可以根据自己的需求查询系统中提供的课程信息，包括课程名称、授课教师、上课时间等。
- 选课：学生根据课程查询结果，选择自己感兴趣的课程，并提交选课请求。
- 退课：学生可以在选课期间选择退课，提交退课请求。
- 成绩查询：学生可以查询自己的课程成绩和绩点。
5. 数据存储：学生选课系统中的数据存储包括以下几个部份：- 学生信息库：存储学生的个人信息，如学生姓名、学号、专业等。
- 课程信息库：存储课程的相关信息，如课程名称、课程编号、学分等。
- 选课记录库：存储学生的选课记录，包括学生选课的课程编号和选课时间。
- 成绩记录库：存储学生的成绩信息，包括学生的课程成绩和绩点。
管理学生模块据流图：管理老师模块数据流图：选课管理与成绩管理模块数据流图：数据字典数据流描述：数据流名：查询条件数据来源：学生登录处理数据去向：学生信息表说明：通过合适的查询条件，输出学生的信息数据组成：学号+姓名数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：课程安排信息数据来源：管理员制定的课程管理信息数据去向：学生课程安排信息说明：用于管理学生的课程安排信息数据组成：课程号代+课程名+代课老师+学分+时间数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：录入成绩数据来源：老师对课程的考核方式数据去向：学生成绩管理说明：录入学生的选课的成绩信息数据组成：学号+姓名+课程名+成绩+学分数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：录入课程数据来源：管理员制定的课程信息数据去向：学生选课管理说明：录入学生选择的课程数据组成：课程代号+课程名+出版社数据流量：早晨9点到中午12点，下午14点到17点数据流量小数据流名：学生基本信息数据来源：管理员对学生的信息的管理数据去向：学生与老师及管理员得到学生的基本信息说明：查询学生的基本信息数据组成：学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：选课信息数据来源：老师输入到选课管理中的课程信息数据去向：学生的选课信息与成绩管理说明：查询学生的选课信息数据组成：课程代号+课程名+学分+类别+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：学生的成绩及学分数据来源：选课管理与成绩管理数据去向：学生的成绩与学分信息说明：查询学生的成绩与学分数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：老师信息数据来源：管理老师数据去向：老师查询自身的信息说明：查询老师的基本信息数据组成：老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话数据流量：早晨9点到中午12点，下午14点到17点数据流量小数据流名：课程信息数据来源：管理员课程管理数据去向：学生的课程安排说明：管理员对课程信息的管理数据组成：课程代号+课程名+出版社+作者+专业+系别+年级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：管理员信息数据来源：管理员信息管理数据去向：管理员对自身的信息查询说明：管理员的基本信息数据组成：姓名+性别+民族+出生年月+籍贯+电话+职称数据流量：早晨9点到中午12点，下午14点到17点数据流量小数据流名：学生课程安排信息数据来源：管理课程对课程信息的录入数据去向：学生的选课信息说明：学生的课程安排数据组成：课程号代+课程名+代课老师+学分+时间数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：学生成绩信息数据来源：老师对课程考核方式数据去向：学生对成绩信息的查询说明：学生对选中课程的成绩查询数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：学生选课信息数据来源：管理员对课程的制定数据去向：学生选课管理说明：学生查询选中的课程信息数据组成：课程代号+课程名+学分+类别+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：选课统计数据来源：选课管理数据去向：成绩管理说明：对选中课程的学生做出统计数据组成：课程代号+课程名+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：选课查询数据来源：管理元制定的课程数据去向：学生选课管理说明：学生查询选中的课程信息数据组成：课程代号+课程名+学分+类别+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：成绩查询数据来源：老师对选课的考核方式数据去向：学生成绩管理说明：学生查询选中课程成绩信息数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：成绩信息数据来源：老师对选课的考核方式数据去向：学生成绩管理说明：学生查询选中课程成绩信息数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据元素词条描述：学生信息表:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：学生信息表别名：描述：反应学生基本信息情况定义：学生信息表=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：学生信息的录入学生信息的查询学生信息的修改课程信息表:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：课程信息表别名：描述：反应课程基本信息定义：课程信息表=课程代号+课程编号+课程类型+学分+学时位置：课程信息的录入课程信息的查询课程信息的修改成绩信息表:属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：成绩信息表别名：描述：反应成绩基本信息定义：成绩信息表=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：成绩信息录入成信息的查询成绩信息修改选课信息表:属性名字段名称数据类型长度备注课程代号Xk_dh char 6 主键课程名Xk_kcm char 8 不空学分Xk_xf int 2 不空类别Xk_lb char 6 不空任课老师Xk_dkls char 6 不空人数Xk_rs int 2 不空班级Xk_bj char 6 不空名称：选课信息表别名：描述：反应选课基本信息定义：选课信息表=课程代号+课程名+学分+类别+任课老师+人数+班级位置：选课信息录入选课息的查询选课信息修改老师信息表:属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：老师信息表别名：描述：反应老师基本信息定义：老师信息表=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：老师信息录入老师信息查询老师信息修改课程安排信息表:属性名字段名称数据类型长度备注年级Kcap_zy char 6 不空专业Kcap_nj char 8 不空班级Kcap_bj char 6 不空院系Kcap_yx char 6 不空周数Kcap_zs int 2 不空内容Kcap_nr char 12 不空名称：课程安排信息表别名：描述：反应课程安排基本信息定义：课程安排信息表=年级+专业+班级+院系+周数+内容位置：课程安排信息录入课程安排信息查询课程安排信息修改管理员信息表:属性名字段名称数据类型长度备注姓名Gl_xm char 6 不空性别Gl_xb bit 2 不空职称Gl_zc char 6 不空民族Gl_mz char 4 不空出生日期Gl_csrq smalldatetime 20 不空电话Gl_dh char 12 不空籍贯Gl_jg char 50 不空名称：管理员信息表别名：描述：反应管理员基本信息定义：管理员信息表=姓名+性别+民族+出生年月+籍贯+电话+职称位置：管理员信息录入管理员信息查询管理员信息修改管理学生:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：学生信息表别名：描述：反应学生基本信息情况定义：管理学生=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：学生信息的录入学生信息的查询学生信息的修改管理老师:属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：管理老师别名：描述：反应老师基本信息定义：管理老师=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：老师信息录入老师信息查询老师信息修改管理员信息:属性名字段名称数据类型长度备注姓名Gl_xm char 6 不空性别Gl_xb bit 2 不空职称Gl_zc char 6 不空民族Gl_mz char 4 不空出生日期Gl_csrq smalldatetime 20 不空电话Gl_dh char 12 不空籍贯Gl_jg char 50 不空名称：管理员信息别名：描述：反应管理员基本信息定义：管理员信息=姓名+性别+民族+出生年月+籍贯+电话+职称位置：管理员信息录入管理员信息查询管理员信息修改管理课程:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：管理课程别名：描述：反应课程基本信息定义：管理课程=课程代号+课程编号+课程类型+学分+学时位置：课程信息的录入课程信息的查询课程信息的修改选课管理:属性名字段名称数据类型长度备注课程代号Xk_dh char 6 主键课程名Xk_kcm char 8 不空学分Xk_xf int 2 不空类别Xk_lb char 6 不空任课老师Xk_dkls char 6 不空人数Xk_rs int 2 不空班级Xk_bj char 6 不空名称：选课管理别名：描述：反应选课基本信息定义：选课管理=课程代号+课程名+学分+类别+任课老师+人数+班级位置：选课信息录入选课息的查询选课信息修改成绩管理:属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：成绩管理别名：描述：反应成绩基本信息定义：成绩管理=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：成绩信息录入成信息的查询成绩信息修改课程安排管理:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：课程安排管理别名：描述：反应课程基本信息定义：课程安排管理=课程代号+课程编号+课程类型+学分+学时位置：课程安排信息的录入课程安排信息的查询课程安排信息的修改增加学生:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：增加学生编号：1.1别名：描述：反应学入生基本信息情况定义：增加学生=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：新增学生信息的录入新增学生信息的查询新增学生信息的修改删除学生属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：删除学生编号：1.2别名：描述：反应毕业学生基本信息情况定义：删除学生=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：毕业学生信息的修改毕业学生信息的查询增加老师：属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：增加老师编号：2.1别名：描述：反应新增老师基本信息定义：增加老师=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：新增老师信息录入新增老师信息查询新增老师信息修改删除老师：属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：删除老师编号：2.2别名：描述：反应离职老师基本信息定义：删除老师=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：离职老师信息查询离职老师信息修改选中课程：属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：选中课程编号：3.1别名：描述：反应选中课程基本信息定义：选中课程=课程代号+课程编号+课程类型+学分+学时位置：选中课程信息的录入选中课程信息的查询选中课程信息的修改退选课程：属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：退选课程编号：3.2别名：描述：反应退选课程基本信息定义：退选课程=课程代号+课程编号+课程类型+学分+学时位置：退选课程信息的修改退选课程信息的查询总成绩：属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：总成绩编号：4.1别名：描述：反应成绩基本信息定义：总成绩=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：总成绩信息录入总成信息的查询总成绩信息修改总学分：属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：总学分编号：4.2别名：描述：反应学分基本信息定义：总学分=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：：总学分信息录入总学分的查询总学分信息修改。

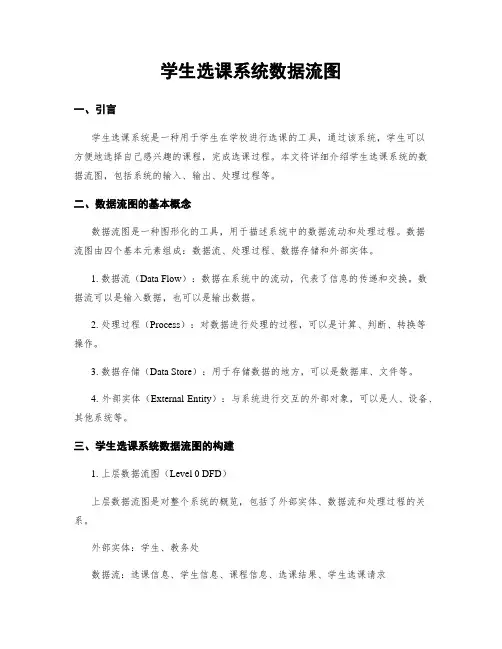

学生选课系统数据流图一、引言学生选课系统是一种用于学生在学校进行选课的工具，通过该系统，学生可以方便地选择自己感兴趣的课程，完成选课过程。
本文将详细介绍学生选课系统的数据流图，包括系统的输入、输出、处理过程等。
二、数据流图的基本概念数据流图是一种图形化的工具，用于描述系统中的数据流动和处理过程。
数据流图由四个基本元素组成：数据流、处理过程、数据存储和外部实体。
1. 数据流（Data Flow）：数据在系统中的流动，代表了信息的传递和交换。
数据流可以是输入数据，也可以是输出数据。
2. 处理过程（Process）：对数据进行处理的过程，可以是计算、判断、转换等操作。
3. 数据存储（Data Store）：用于存储数据的地方，可以是数据库、文件等。
4. 外部实体（External Entity）：与系统进行交互的外部对象，可以是人、设备、其他系统等。
三、学生选课系统数据流图的构建1. 上层数据流图（Level 0 DFD）上层数据流图是对整个系统的概览，包括了外部实体、数据流和处理过程的关系。
外部实体：学生、教务处数据流：选课信息、学生信息、课程信息、选课结果、学生选课请求处理过程：选课处理、学生信息查询、课程信息查询2. 学生选课请求处理过程（Level 1 DFD）学生选课请求处理过程是对选课处理过程的详细描述，包括了外部实体、数据流和处理过程的关系。
外部实体：学生、教务处数据流：选课信息、学生信息、课程信息、选课结果、学生选课请求处理过程：验证学生信息、验证课程信息、选课结果生成3. 验证学生信息处理过程（Level 2 DFD）验证学生信息处理过程是对验证学生信息的详细描述，包括了外部实体、数据流和处理过程的关系。
外部实体：学生、教务处数据流：学生信息、学生选课请求处理过程：学生信息查询、学生信息验证4. 验证课程信息处理过程（Level 2 DFD）验证课程信息处理过程是对验证课程信息的详细描述，包括了外部实体、数据流和处理过程的关系。
学生选课系统数据流图一、引言学生选课系统是为了方便学生在大学期间选择课程而设计的一种信息管理系统。
本文将以数据流图的形式来描述学生选课系统的功能和数据流动。
二、系统概述学生选课系统主要包括学生信息管理、课程信息管理、选课管理和成绩管理等模块。
学生可以通过系统查询课程信息、进行选课和退课操作，并查看自己的成绩。
三、数据流图下面是学生选课系统的数据流图，包括了系统的各个功能模块和数据流动的过程。
1. 学生信息管理模块学生信息管理模块用于管理学生的个人信息，包括学生的学号、姓名、性别、年龄等。
该模块接收来自学生的个人信息输入，并将其存储到学生信息数据库中。
2. 课程信息管理模块课程信息管理模块用于管理课程的相关信息，包括课程编号、课程名称、授课教师、上课时间、上课地点等。
该模块接收来自教务处的课程信息输入，并将其存储到课程信息数据库中。
3. 选课管理模块选课管理模块用于学生选课和退课的操作。
学生可以通过该模块查询可选课程列表，并选择自己感兴趣的课程进行选课。
选课管理模块接收学生的选课请求，并将其发送到选课信息数据库中进行处理。
同时，该模块还会将选课结果反馈给学生，包括选课成功或失败的提示。
4. 成绩管理模块成绩管理模块用于记录学生的课程成绩和计算学生的绩点。
该模块接收来自教师的成绩录入，并将成绩信息存储到成绩信息数据库中。
学生可以通过该模块查询自己的成绩和绩点情况。
四、数据流图说明1. 输入流- 学生个人信息输入：学生在注册或更新个人信息时输入的相关数据。
- 课程信息输入：教务处或教师输入的课程相关信息。
2. 输出流- 选课结果反馈：选课管理模块将选课结果反馈给学生，包括选课成功或失败的提示。
- 学生成绩和绩点查询结果：成绩管理模块将学生的成绩和绩点查询结果反馈给学生。
3. 数据存储- 学生信息数据库：用于存储学生的个人信息。
- 课程信息数据库：用于存储课程的相关信息。
- 选课信息数据库：用于存储学生的选课信息。
学生选课系统数据流图一、引言学生选课系统是一个用于管理学生选课过程的信息系统。
通过该系统，学生可以浏览课程信息、选择感兴趣的课程，并提交选课申请。
教务处可以审核学生的选课申请，并将学生的选课结果记录在系统中。
本文将详细描述学生选课系统的数据流图，包括系统的各个功能模块以及数据流和数据存储。
二、数据流图的符号说明1. 实体（Entity）：表示与系统交互的外部对象，如学生、教务处等。
2. 过程（Process）：表示系统执行的操作或功能模块，如选课申请审核、课程信息管理等。
3. 数据流（Data Flow）：表示数据在系统中的流动，如学生选课申请、课程信息等。
4. 数据存储（Data Store）：表示系统中的数据存储位置，如学生选课记录、课程信息数据库等。
三、学生选课系统数据流图学生选课系统的数据流图可以分为以下几个功能模块：1. 学生选课功能模块该功能模块主要包括学生浏览课程信息、选择课程和提交选课申请等操作。
- 学生浏览课程信息：学生可以通过系统界面浏览可选的课程信息。
系统从课程信息数据库中读取课程信息，并将其显示给学生。
- 学生选择课程：学生可以在系统界面中选择感兴趣的课程。
学生选择的课程信息将传递给选课申请提交过程。
- 提交选课申请：学生在选择完课程后，可以提交选课申请。
选课申请将包含学生的个人信息和所选课程的信息。
选课申请将发送给选课申请审核过程。
2. 选课申请审核功能模块该功能模块主要包括教务处审核学生选课申请、记录选课结果等操作。
- 审核选课申请：教务处接收到学生提交的选课申请后，进行审核。
教务处将根据学生的选课情况和学校的选课规定，决定是否批准学生的选课申请。
- 记录选课结果：教务处审核完学生的选课申请后，将选课结果记录在系统中。
选课结果将包括学生的个人信息、所选课程的信息以及审核结果。
3. 课程信息管理功能模块该功能模块主要包括课程信息的添加、修改和删除等操作。
- 添加课程信息：教务处可以在系统中添加新的课程信息。
