土石方计算例题
WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
土石方计算
例题:某工程基础平面图、剖面图如下所示,自然地坪平均标高为设计室外地坪标高。
已知室外设计地坪以下各个项目的工程量为:垫层体积,砖基础体积;地圈梁(底标高为设计室外地坪标高)体积。
试求建筑物平整场地、挖土方、基础回填土、室内回填土、余(取)土运输工程量(不考虑挖填土方运输)。
图示尺寸单位为毫米,按三类土计算。
解:1、场地平整面积S=(9++4)×(6++4)= m 2
2、挖土方:(采用人工放坡开挖)
H= 放坡系数K= 工作面宽度C=300mm
断面1:断面面积S 1=(B+2C+KH) ×H=(1+2×+× ×= m 2
断面长度L 1=(9+6)×2+[9-(×2+×2)]=
断面1开挖体积V 1=S 1×L 1=×= m 3
断面2:断面面积S 2=(B+2C+KH)×H=+2×+××= m 2
断面长度L 2=2×(3-10.322+⨯-10.322
+⨯)= 断面1开挖体积V 2=S 2×L 2=×= m 3
挖土方V= V 1+ V 2=+= m 3
3、基础回填土体积= m 3
4、室内回填土厚度=室内回填土净面积=()×()×4 = m 2 室内回填土体积=×= m 3
5、余(取)土运输工程量=挖土方-基础回填土体积-室内回填土体积= m3。
第三节工程量计算及定额应用[例1-1]某工程如图所示,人工挖土方不大开挖,有工作面,土质为坚土,试计算条形基础土石方工程量,确定定额项目。
习题1解:L外墙=(27+13.7)*2=81.4mL内墙=9.6-1.14+11.7-1.14=19.02m工程量=81.4*1.54*0.15+81.4*(1.14+0.2*2+0.3*1.75)*1.75+19.02*1.54*0.15+19.02*(1.14+0.2*2+0.3*1.75)*1.75=368.51m3套1-2-12368.51/10*140.13=5163.93元[例1-2]如习题1图所示,计算回填土工程量,确定定额项目。
(已知垫层体积23.01m3,毛石基础体积88.57m3,砖基础体积17.17m3)解:368.33-(23.01+88.57+17.17)=239.58 m3套1-4-121-4-12 夯填土|沟槽、地坑|人工10m3 44.26 44.00 0.26 239.58/10*44.26=1060.38元[例1-3]学院某处预埋铸铁管道,Ⅰ类管沟,管沟宽1米,长51米,挖深0.9米,预埋管道直径600,计算挖土工程量,回填土工程量。
解:1*0.9*51=1*0.9*51-0.22*51=[例1-3]如习题1图铲运机土方大开挖工程,土质为坚土,余土须运至400米,计算挖运土工程量,确定定额项目。
解:=[(13.7+0.77*2)* (27+0.77*2)-2*21.6-2.1*7.2]*0.15+[(13.7+0.72*2)*( 27+0.72*2)+(13.7+0.72*2+0.3*1.75)*( 27+0.72*2+0.3*1.75) +)(2*27.0*722+++++)(7.13(+.072*72.023.0)751327.1*72.07.)(*752.1*3.0]* 1.75/3-2*21.6-2.1*7.2=748.63m3套1-3-7,1-3-8748.63m3*27.04/10+748.63m3*5.64*2/10=2868.75元[例1-4]某建筑平面图如下图所示,墙厚240,计算建筑物人工场地平整的工程量,确定定额项目。

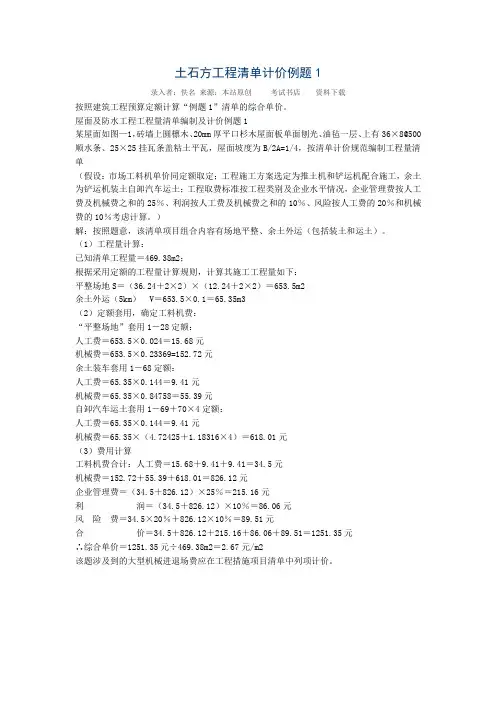

土石方工程清单计价例题1录入者:佚名来源:本站原创考试书店资料下载按照建筑工程预算定额计算“例题1”清单的综合单价。
屋面及防水工程工程量清单编制及计价例题1某屋面如图—1,砖墙上圆檩木、20mm厚平口杉木屋面板单面刨光、油毡一层、上有36×8@500顺水条、25×25挂瓦条盖粘土平瓦,屋面坡度为B/2A=1/4,按清单计价规范编制工程量清单(假设:市场工料机单价同定额取定;工程施工方案选定为推土机和铲运机配合施工,余土为铲运机装土自卸汽车运土;工程取费标准按工程类别及企业水平情况,企业管理费按人工费及机械费之和的25%、利润按人工费及机械费之和的10%、风险按人工费的20%和机械费的10%考虑计算。
)解:按照题意,该清单项目组合内容有场地平整、余土外运(包括装土和运土)。
(1)工程量计算:已知清单工程量=469.38m2;根据采用定额的工程量计算规则,计算其施工工程量如下:平整场地S=(36.24+2×2)×(12.24+2×2)=653.5m2余土外运(5km)V=653.5×0.1=65.35m3(2)定额套用,确定工料机费:“平整场地”套用1-28定额:人工费=653.5×0.024=15.68元机械费=653.5×0.23369=152.72元余土装车套用1-68定额:人工费=65.35×0.144=9.41元机械费=65.35×0.84758=55.39元自卸汽车运土套用1-69+70×4定额:人工费=65.35×0.144=9.41元机械费=65.35×(4.72425+1.18316×4)=618.01元(3)费用计算工料机费合计:人工费=15.68+9.41+9.41=34.5元机械费=152.72+55.39+618.01=826.12元企业管理费=(34.5+826.12)×25%=215.16元利润=(34.5+826.12)×10%=86.06元风险费=34.5×20%+826.12×10%=89.51元合价=34.5+826.12+215.16+86.06+89.51=1251.35元∴综合单价=1251.35元÷469.38m2=2.67元/m2该题涉及到的大型机械进退场费应在工程措施项目清单中列项计价。
土石方工程量计算例题1. 土石方工程的基本概念土石方工程,听起来有点复杂,但其实就是在搞一些跟土和石头有关的活儿。
比如说,建房子、修公路,或者挖池塘,统统都离不开它。
简单来说,就是把地面上的土挖掉,或者把土填进去,这样才有空间做其他事情。
不过,这其中可有许多学问呢,计算工程量就是其中之一,不能马虎。
想象一下,如果你在挖坑,结果挖得太深或太浅,那可真是费劲不讨好啊!2. 土石方工程量的计算2.1 计算方法好了,咱们进入正题,如何计算这些土石方工程的量呢?首先,得明确你要挖多大一个坑。
假设你要挖一个长方体的坑,计算起来其实挺简单的。
公式是:体积 = 长× 宽× 高。
你就把每一边的尺寸量出来,算上去,得出的就是这个坑的体积,嘿,简单吧?但是,这里有个小细节不能忽视,那就是土的松散度。
挖出来的土和压实后的土,体积可是不同的哦!就像你把棉花和石头放在一起,棉花占的空间可比石头大得多。
因此,松散土和压实土的比重要考虑到,这样才能算得更准确。
2.2 工程量的调整再说说填土,填土的量计算和挖土差不多,不过你得先知道填土的密度和填土的高度。
填土的时候,记得要压实,不然时间长了,土会沉降,房子可就容易出问题了。
因此,计算填土时,一定要加上压实后的土量,这样才能确保后续的工程不会出岔子。
3. 现场实操经验3.1 现场注意事项在实际操作中,有时候现场会遇到一些意想不到的情况。
比如说,你本以为土是松软的,结果一铲下去,发现下面是一块大石头,那可真是出乎意料啊!这时候,你就得重新评估一下工程量,估计得费不少劲才能把这块石头弄走。
此外,天公不作美也会让你头疼。
下雨天,泥巴可就变得稀烂,挖土的时候简直跟打水漂似的,根本就不成样子。
所以,在下雨天施工时,一定要小心翼翼,别让泥巴给你整得手忙脚乱的。
3.2 实际案例分享我记得有一次,朋友找我帮忙挖一个花池,结果发现地下竟然有根大树的树根,真是哭笑不得!我们两个在那里奋战了好几个小时,手都累得快断了,但最后挖出来那片土,哇,真是好看极了,填上花土,种上花草,简直就是个小花园,心里那个得意啊,完全不觉得累了。

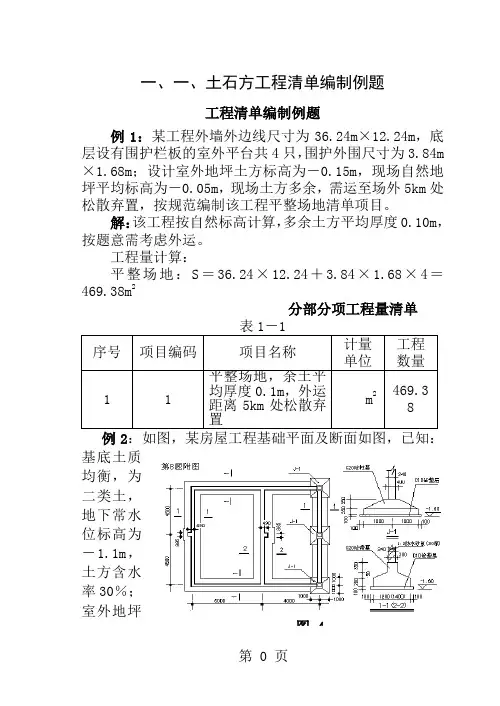

一、一、土石方工程清单编制例题工程清单编制例题例1:某工程外墙外边线尺寸为36.24m×12.24m,底层设有围护栏板的室外平台共4只,围护外围尺寸为3.84m ×1.68m;设计室外地坪土方标高为-0.15m,现场自然地坪平均标高为-0.05m,现场土方多余,需运至场外5km处松散弃置,按规范编制该工程平整场地清单项目。
解:该工程按自然标高计算,多余土方平均厚度0.10m,按题意需考虑外运。
工程量计算:平整场地:S=36.24×12.24+3.84×1.68×4=469.38m2分部分项工程量清单表1-1序号项目编码项目名称计量单位工程数量11平整场地,余土平均厚度0.1m,外运距离5km处松散弃置m2469.38例2:如图,某房屋工程基础平面及断面如图,已知:基底土质均衡,为二类土,地下常水位标高为-1.1m,土方含水率30%;室外地坪图4设计标高-0.15m,交付施工的地坪标高-0.3m,基坑回填后余土弃运5km。
试计算该基础土方开挖工程量,编制工程量清单。
解:本工程基础槽坑开挖按基础类型有1-1、2-2和J-1三种,应分别列项。
工程量计算:挖土深度=1.6-0.3=1.30 m1、断面1-1:L=(10+9)×2-1.1×6+0.38=31.78m (0.38为垛折加长度)V=31.78×1.4×1.3=57.84m3其中:湿土 V=31.78×1.4×0.5=22.25m32、断面2-2:L=9-0.7×2+0.38=7.98mV=7.98×1.6×1.3=16.60m3其中:湿土 V=7.98×1.6×0.5=6.38m33、J-1: V=2.2×2.2×1.3×3=18.88m3其中:湿土 V=2.2×2.2×0.5×3=7.26m3根据工程量清单格式,编制该基础土方开挖工程量清单如下表:例3:某工程室外排水管道WSI,工程量80m(含窨井),采用外径450mm水泥涵管直铺。

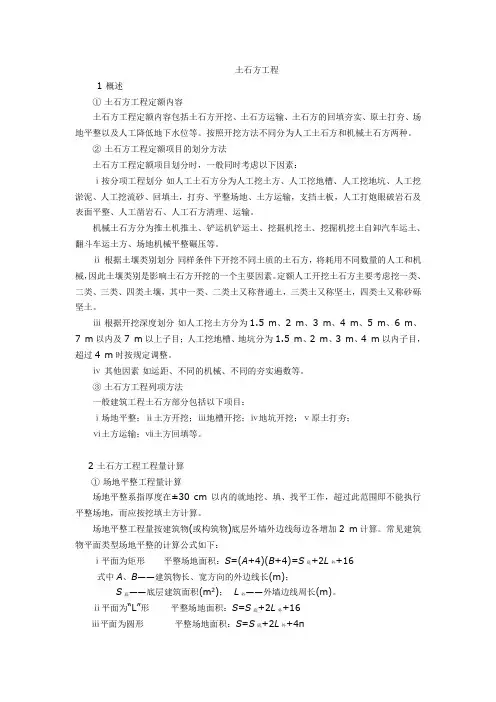

土石方工程1 概述①土石方工程定额内容土石方工程定额内容包括土石方开挖、土石方运输、土石方的回填夯实、原土打夯、场地平整以及人工降低地下水位等。
按照开挖方法不同分为人工土石方和机械土石方两种。
②土石方工程定额项目的划分方法土石方工程定额项目划分时,一般同时考虑以下因素:ⅰ按分项工程划分如人工土石方分为人工挖土方、人工挖地槽、人工挖地坑、人工挖淤泥、人工挖流砂、回填土,打夯、平整场地、土方运输,支挡土板,人工打炮眼破岩石及表面平整、人工凿岩石、人工石方清理、运输。
机械土石方分为推土机推土、铲运机铲运土、挖掘机挖土、挖掘机挖土自卸汽车运土、翻斗车运土方、场地机械平整碾压等。
ⅱ根据土壤类别划分同样条件下开挖不同土质的土石方,将耗用不同数量的人工和机械,因此土壤类别是影响土石方开挖的一个主要因素。
定额人工开挖土石方主要考虑挖一类、二类、三类、四类土壤,其中一类、二类土又称普通土,三类土又称坚土,四类土又称砂砾坚土。
ⅲ根据开挖深度划分如人工挖土方分为1.5 m、2 m、3 m、4 m、5 m、6 m、7 m以内及7 m以上子目;人工挖地槽、地坑分为1.5 m、2 m、3 m、4 m以内子目,超过4 m时按规定调整。
ⅳ其他因素如运距、不同的机械、不同的夯实遍数等。
③土石方工程列项方法一般建筑工程土石方部分包括以下项目:ⅰ场地平整;ⅱ土方开挖;ⅲ地槽开挖;ⅳ地坑开挖;ⅴ原土打夯;ⅵ土方运输;ⅶ土方回填等。
2 土石方工程工程量计算①场地平整工程量计算场地平整系指厚度在±30 cm以内的就地挖、填、找平工作,超过此范围即不能执行平整场地,而应按挖填土方计算。
场地平整工程量按建筑物(或构筑物)底层外墙外边线每边各增加2 m计算。
常见建筑物平面类型场地平整的计算公式如下:ⅰ平面为矩形平整场地面积:S=(A+4)(B+4)=S底+2L外+16式中A、B——建筑物长、宽方向的外边线长(m);S底——底层建筑面积(m2);L外——外墙边线周长(m)。

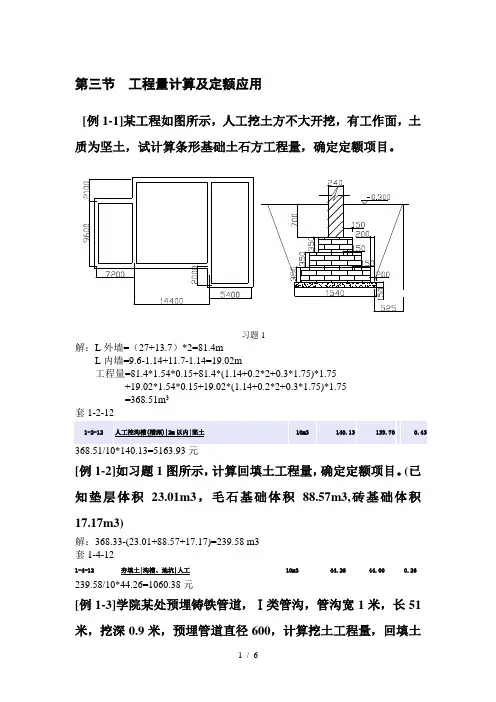

第三节工程量计算及定额应用
[例1-1]某工程如图所示,人工挖土方不大开挖,有工作面,土质为坚土,试计算条形基础土石方工程量,确定定额项目。
习题1
解:L外墙=(27+13.7)*2=81.4m
L内墙=9.6-1.14+11.7-1.14=19.02m
工程量=81.4*1.54*0.15+81.4*(1.14+0.2*2+0.3*1.75)*1.75
+19.02*1.54*0.15+19.02*(1.14+0.2*2+0.3*1.75)*1.75
=368.51m3
套1-2-12
368.51/10*140.13=5163.93元
[例1-2]如习题1图所示,计算回填土工程量,确定定额项目。
(已知垫层体积23.01m3,毛石基础体积88.57m3,砖基础体积17.17m3)
解:368.33-(23.01+88.57+17.17)=239.58 m3
套1-4-12
1-4-12 夯填土|沟槽、地坑|人工10m3 44.26 44.00 0.26 239.58/10*44.26=1060.38元
[例1-3]学院某处预埋铸铁管道,Ⅰ类管沟,管沟宽1米,长51米,挖深0.9米,预埋管道直径600,计算挖土工程量,回填土
工程量。
解:1*0.9*51=
1*0.9*51-0.22*51=
[例1-3]如习题1图铲运机土方大开挖工程,土质为坚土,余土须运至400米,计算挖运土工程量,确定定额项目。
解:=[(13.7+0.77*2)* (27+0.77*2)-2*21.6-2.1*7.2]*0.15+
[(13.7+0.72*2)*( 27+0.72*2)+
(13.7+0.72*2+0.3*1.75)*( 27+0.72*2+0.3*1.75) +
)(
2
*
27
.0
*
72
2
+
+
+
+
+
)(
7.
13
(+
.0
72
*
72
.0
2
3.0
)
75
13
27
.1*
72
.0
7.
)(
*
75
2
.1*
3.0
]* 1.75/3-2*21.6-2.1*7.2=748.63m3
套1-3-7,1-3-8
748.63m3*27.04/10+748.63m3*5.64*2/10=2868.75元
[例1-4]某建筑平面图如下图所示,墙厚240,计算建筑物人工场地平整的工程量,确定定额项目。
习题4
(21.4+0.24)*(17.8+0.24)+(17.8+21.4+0.48)*2*2+16-14.4*9.8=m2
套1-4-1
343.67/10*13.86=476.33元
[例1-5]某工程如下图所示,计算竣工清理工程量,确定定额项目。
计算房心回填土工程量,回填厚度250mm,墙厚240。
0.00
-0.3
+2.70
+3.20
+4.70
解:①14.64*(5+0.24)*(3.5+1.5/2)+14.64*1.4*3=358.36立方米 套1-4-3
358.36/10*3.52=126.14元
②回填量=(3.6-0.24)(5-0.24)*4*0.25=立方米
套1-4-10
19.992/10*35.46=70.89元
[例1-6] 某工程施工前土石方工程。
反铲挖掘机挖坚土5200立方米,自卸汽车运土,运距3000米,部分土方填入大坑内,其体积为2500立方米,机械碾压,套定额。
解:①反铲挖掘机挖坚土,自卸汽车运土,工程量5200立方米
74.67*5200/10=38833.6
②运距3000米,运土每增运1000米,套1-3-58
4.36*5200/10*2=4534.4
③机械碾压,工程量2500立方米,套1-4-8
48.06*2500/10=12012.5
[例1-7]某工程施工前土石方施工。
挖掘机挖坚土5000立方米,自卸汽车运土,运距3000米,部分土方填入大坑内,其体积为2500立方米,机械碾压,确定定额项目。
解:①挖掘机挖坚土5000立方米,自卸汽车运土,套1-3-15
90.91*5000/10=
②运距3000米,运土每增运1000米,套1-3-58
4.36*5000/10*2=
③机械碾压,工程量2500立方米,套1-4-8
48.06*2500/10=
[例1-8]如下图所示门卫室,内、外墙厚240,M5.0砂浆砌筑煤矸石砖,-1.8以上为普通土,以下为坚土,人工挖土方,计算场地平整工程量、竣工清理工程量、土方工程量。
解:①S场地平整= S底+L外*2+16
S底=(3.3+6.6+0.24)(4.5+0.24)=48.06平方米
L外=(3.3+6.6+0.24)*2+(4.5+0.24)*2=29.76米
S场地平整=48.06+29.76*2+16=123.58平方米
套1-4-1
123.58/10*13.86=171.28元
②V竣工清理= S底* h
S底=(3.3+6.6+0.24)(4.5+0.24)=48.06平方米
h=3.5米
V竣工清理=48.06*3.5=168.21立方米
③K综合=(k1h1+k2h2)/h=(0.5*1.3+0.3*0.6)/1.9=0.437
坚土、沟槽、外墙:V=[(3.3+6.6+4.5)*2]*(2.564+2.04)*0.6/2+ V垫
=39.78+4.95=44.73立方米
V垫=(3.3+6.6+4.5)*2*0.1*1.72= 4.95立方米坚土、沟槽、内墙:
V=(4.5-1.32)*(2.564+2.04)*0.6/2+ V垫=4.39+0.55=4.94立方米
V垫=(4.5-1.32)*(0.1*1.72)=0.55立方米
普通土、沟槽、外墙:
V=[(3.3+6.6+4.5)*2]*(3.704+2.564) *1.3/2=117.34立方米
普通土、沟槽、内墙:
V=(4.5-1.32)*(3.704+2.564) *1.3/2=12.96立方米。
