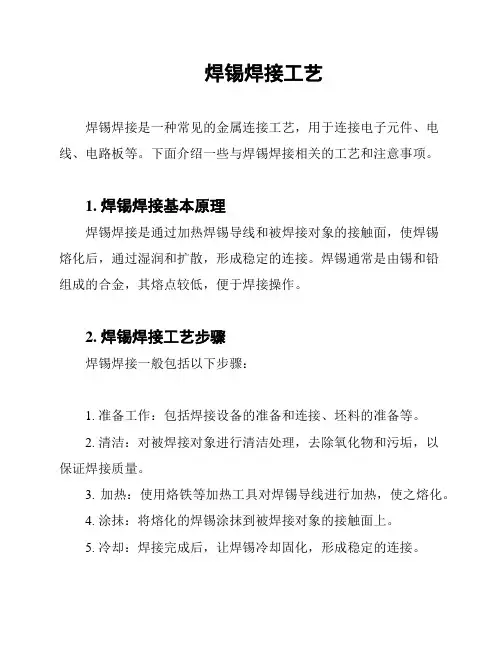

焊锡焊接工艺
焊锡焊接是一种常见的金属连接工艺,用于连接电子元件、电线、电路板等。
下面介绍一些与焊锡焊接相关的工艺和注意事项。
1. 焊锡焊接基本原理
焊锡焊接是通过加热焊锡导线和被焊接对象的接触面,使焊锡
熔化后,通过湿润和扩散,形成稳定的连接。
焊锡通常是由锡和铅
组成的合金,其熔点较低,便于焊接操作。
2. 焊锡焊接工艺步骤
焊锡焊接一般包括以下步骤:
1. 准备工作:包括焊接设备的准备和连接、坯料的准备等。
2. 清洁:对被焊接对象进行清洁处理,去除氧化物和污垢,以
保证焊接质量。
3. 加热:使用烙铁等加热工具对焊锡导线进行加热,使之熔化。
4. 涂抹:将熔化的焊锡涂抹到被焊接对象的接触面上。
5. 冷却:焊接完成后,让焊锡冷却固化,形成稳定的连接。
3. 焊锡焊接注意事项
在进行焊锡焊接时,需要注意以下事项:
- 温度控制:控制焊接温度的合适范围,避免过热或过冷。
- 焊锡选择:选择合适的焊锡合金,根据焊接对象的要求和特性进行选择。
- 清洁处理:对被焊接对象进行充分清洁,确保无氧化物和污垢。
- 耐热保护:使用焊接时需要佩戴防护手套和眼镜,避免烫伤和眼睛受伤。
- 均匀涂抹:焊锡涂抹要均匀,涂抹过多或不足都会影响焊接质量。
以上是关于焊锡焊接工艺和注意事项的简要介绍。
希望对您有帮助。
如有任何问题,请随时联系。
锡焊初学入门技巧一、准备工具与材料在进行锡焊初学之前,你需要准备以下工具和材料:1. 烙铁:烙铁是锡焊中必不可少的工具,你可以选择内热式或外热式烙铁,具体根据实际情况选择。
2. 焊锡:焊锡是用来连接电路板和元件的金属丝。
选择合适的焊锡对于锡焊效果至关重要。
3. 助焊剂:助焊剂可以帮助清除焊接表面的氧化物,提高焊接效果。
4. 镊子:镊子用于固定要焊接的元件或电路板。
5. 清洁剂:用于清洁焊接后的残留物。
二、了解锡焊原理锡焊是通过熔融金属丝(焊锡)与被焊接物体表面形成冶金结合的过程。
在焊接时,烙铁提供热量,助焊剂去除氧化物,焊锡实现金属丝与被焊接表面的冶金结合。
三、选择合适的焊锡选择合适的焊锡对于锡焊效果至关重要。
一般来说,根据焊点的大小和被焊接材料的性质来选择焊锡的直径和类型。
常用的焊锡有直径0.5mm、0.8mm、1.0mm等规格,分为有铅和无铅两种类型。
对于电子元器件的焊接,一般选用直径较小的无铅焊锡。
四、掌握基本手法掌握基本的锡焊手法是初学入门的关键。
一般而言,焊接时要注意以下几点:1. 用烙铁头接触被焊接物体表面,同时将焊锡接触在被焊接物体的表面。
2. 用适当的力度将烙铁头和焊锡压在被焊接物体表面。
3. 当焊锡熔化后,逐渐将被焊接物体与烙铁头移开。
4. 保持烙铁头和焊锡在被焊接物体表面停留一段时间,以确保金属丝与被焊接表面充分冶金结合。
五、焊接技巧在掌握基本手法的基础上,学习一些技巧可以提高你的锡焊水平。
以下是一些常用的技巧:1. 控制温度:烙铁的温度要适中,太高会导致焊点氧化,太低则会影响焊接效果。
一般情况下,烙铁温度应控制在250℃~350℃之间。
2. 使用助焊剂:适量的助焊剂可以帮助清除氧化物,提高焊接效果。
但要注意不要使用过多的助焊剂,以免残留物影响电路性能。
3. 注意焊接时间:焊接时间不宜过长,以免损坏元件或电路板。
一般来说,焊接时间应控制在2秒~3秒之间。
4. 学习如何清除残留物:在焊接完成后,要及时清除残留的焊锡和助焊剂,以免影响电路性能。

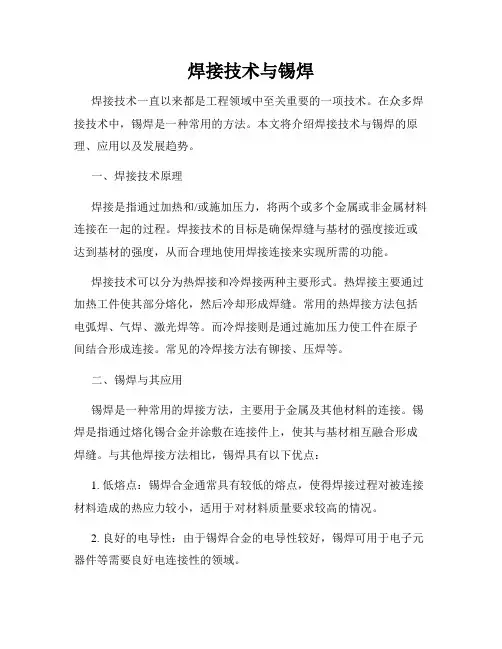

焊接技术与锡焊焊接技术一直以来都是工程领域中至关重要的一项技术。
在众多焊接技术中,锡焊是一种常用的方法。
本文将介绍焊接技术与锡焊的原理、应用以及发展趋势。
一、焊接技术原理焊接是指通过加热和/或施加压力,将两个或多个金属或非金属材料连接在一起的过程。
焊接技术的目标是确保焊缝与基材的强度接近或达到基材的强度,从而合理地使用焊接连接来实现所需的功能。
焊接技术可以分为热焊接和冷焊接两种主要形式。
热焊接主要通过加热工件使其部分熔化,然后冷却形成焊缝。
常用的热焊接方法包括电弧焊、气焊、激光焊等。
而冷焊接则是通过施加压力使工件在原子间结合形成连接。
常见的冷焊接方法有铆接、压焊等。
二、锡焊与其应用锡焊是一种常用的焊接方法,主要用于金属及其他材料的连接。
锡焊是指通过熔化锡合金并涂敷在连接件上,使其与基材相互融合形成焊缝。
与其他焊接方法相比,锡焊具有以下优点:1. 低熔点:锡焊合金通常具有较低的熔点,使得焊接过程对被连接材料造成的热应力较小,适用于对材料质量要求较高的情况。
2. 良好的电导性:由于锡焊合金的电导性较好,锡焊可用于电子元器件等需要良好电连接性的领域。
3. 抗腐蚀性:锡焊合金具有良好的抗腐蚀性能,可在一定程度上提高焊接件的耐腐蚀性。
锡焊广泛应用于电子、电器、通讯等领域。
例如,电子电路板上的元器件连接、电线和电缆的连接等。
三、焊接技术与锡焊的发展趋势随着科学技术的不断发展,焊接技术和锡焊也在不断演变和改进。
1. 自动化和智能化:随着自动化和智能化技术的进步,焊接设备和工艺得以自动化和智能化,提高了焊接质量和生产效率。
2. 新材料的应用:新材料的不断涌现,对焊接技术提出了新的要求和挑战。
例如,焊接高温合金、复合材料等新材料需要专门的焊接技术进行连接。
3. 环境友好焊接:焊接过程中产生的废气和废渣对环境造成了一定的污染。
因此,绿色焊接技术的研究与应用也成为焊接技术发展的重点之一。
综上所述,焊接技术与锡焊作为重要的连接方式,广泛应用于工程领域。

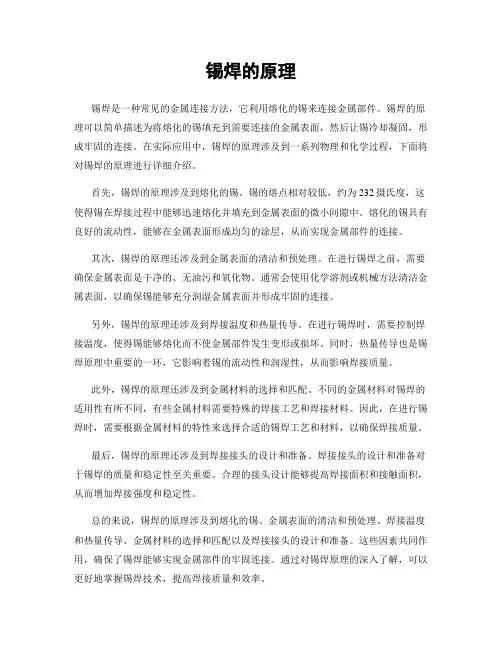

锡焊的原理锡焊是一种常见的金属连接方法,它利用熔化的锡来连接金属部件。
锡焊的原理可以简单描述为将熔化的锡填充到需要连接的金属表面,然后让锡冷却凝固,形成牢固的连接。
在实际应用中,锡焊的原理涉及到一系列物理和化学过程,下面将对锡焊的原理进行详细介绍。
首先,锡焊的原理涉及到熔化的锡。
锡的熔点相对较低,约为232摄氏度,这使得锡在焊接过程中能够迅速熔化并填充到金属表面的微小间隙中。
熔化的锡具有良好的流动性,能够在金属表面形成均匀的涂层,从而实现金属部件的连接。
其次,锡焊的原理还涉及到金属表面的清洁和预处理。
在进行锡焊之前,需要确保金属表面是干净的、无油污和氧化物。
通常会使用化学溶剂或机械方法清洁金属表面,以确保锡能够充分润湿金属表面并形成牢固的连接。
另外,锡焊的原理还涉及到焊接温度和热量传导。
在进行锡焊时,需要控制焊接温度,使得锡能够熔化而不使金属部件发生变形或损坏。
同时,热量传导也是锡焊原理中重要的一环,它影响着锡的流动性和润湿性,从而影响焊接质量。
此外,锡焊的原理还涉及到金属材料的选择和匹配。
不同的金属材料对锡焊的适用性有所不同,有些金属材料需要特殊的焊接工艺和焊接材料。
因此,在进行锡焊时,需要根据金属材料的特性来选择合适的锡焊工艺和材料,以确保焊接质量。
最后,锡焊的原理还涉及到焊接接头的设计和准备。
焊接接头的设计和准备对于锡焊的质量和稳定性至关重要。
合理的接头设计能够提高焊接面积和接触面积,从而增加焊接强度和稳定性。
总的来说,锡焊的原理涉及到熔化的锡、金属表面的清洁和预处理、焊接温度和热量传导、金属材料的选择和匹配以及焊接接头的设计和准备。
这些因素共同作用,确保了锡焊能够实现金属部件的牢固连接。
通过对锡焊原理的深入了解,可以更好地掌握锡焊技术,提高焊接质量和效率。

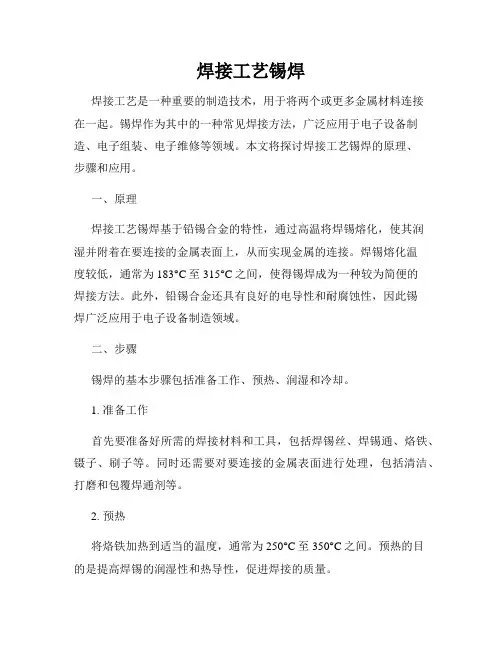

焊接工艺锡焊焊接工艺是一种重要的制造技术,用于将两个或更多金属材料连接在一起。
锡焊作为其中的一种常见焊接方法,广泛应用于电子设备制造、电子组装、电子维修等领域。
本文将探讨焊接工艺锡焊的原理、步骤和应用。
一、原理焊接工艺锡焊基于铅锡合金的特性,通过高温将焊锡熔化,使其润湿并附着在要连接的金属表面上,从而实现金属的连接。
焊锡熔化温度较低,通常为183°C至315°C之间,使得锡焊成为一种较为简便的焊接方法。
此外,铅锡合金还具有良好的电导性和耐腐蚀性,因此锡焊广泛应用于电子设备制造领域。
二、步骤锡焊的基本步骤包括准备工作、预热、润湿和冷却。
1. 准备工作首先要准备好所需的焊接材料和工具,包括焊锡丝、焊锡通、烙铁、镊子、刷子等。
同时还需要对要连接的金属表面进行处理,包括清洁、打磨和包覆焊通剂等。
2. 预热将烙铁加热到适当的温度,通常为250°C至350°C之间。
预热的目的是提高焊锡的润湿性和热导性,促进焊接的质量。
3. 润湿在预热的烙铁头上涂抹一层焊通剂,然后将焊锡丝放在烙铁头上,等待焊锡熔化。
当焊锡完全熔化后,将熔化的焊锡丝轻轻触碰要连接的金属表面,使其润湿并附着在上面。
4. 冷却等待焊接处冷却固化,完成焊接工艺。
三、应用焊接工艺锡焊广泛应用于电子设备制造、电子组装、电子维修等领域。
它被用来连接电子元件、电子线路板和其他电子元器件。
由于焊锡具有较低的熔点和较好的电导性能,适用于对温度敏感的电子器件。
同时,锡焊也被应用于一些精细的制造工艺,如微电子器件的制备和精密仪器的组装。
总结:焊接工艺锡焊是一种常用的连接金属材料的方法。
通过熔化焊锡并润湿要连接的金属表面,在冷却固化后实现金属的连接。
锡焊具有操作简单、成本低廉、电导性能好等优点,广泛应用于电子设备制造、电子组装、电子维修等领域。
通过合理的选择焊接材料和工具,严格按照焊接步骤进行操作,可以获得高质量的焊接连接。
焊接原理锡焊
焊接原理-锡焊技术
锡焊是一种常见的焊接方法,主要用于连接金属零件。
它通过在金属表面涂上一层熔点较低的锡,利用锡的润湿性在两个金属接触面中形成一个连接。
锡焊广泛应用于电子、航空航天、汽车制造等领域。
在进行锡焊之前,需要准备的材料和工具有焊锡丝、烙铁、热风枪等。
首先,需要将要焊接的金属表面清洁干净,去除表面的氧化层和油脂。
接下来,将烙铁加热到适宜的温度,然后将熔点较低的锡焊丝与烙铁接触,让其熔化。
接着,在要焊接的金属接触面上均匀涂抹一层熔化的锡焊。
然后,将两个要连接的金属零件对准,将烙铁放在锡焊上,使其加热并与金属接触面接触。
等到锡焊在两个金属之间完全涂满并冷却后,焊接完成。
在进行锡焊时,需要注意一些问题。
首先,焊接时要控制好焊接的温度和时间,不要让金属过热或过冷。
其次,需要保持焊接区域的通风,避免吸入有害气体。
另外,焊接时要注意安全,避免烫伤和火灾的发生。
总结起来,锡焊是一种常用的焊接方法,适用于金属零件的连接。
通过掌握好焊接温度、时间和技巧,能够有效地进行锡焊,实现金属零件的连接。
焊接工艺手册第一节焊接的原理一、 焊接原理:1.焊锡目的(1)电的接续(使金属与金属相接合,从而形成良好的电的导通)(2)机器的接续(使金属与金属相接合,从而固定两者之间的位置,实现持久的机械连接。
)(3)密闭的效果(通过焊锡可防止没有焊锡的部位进入空气、油、水等杂质)(4)其它(根据金属表面的镀金,可防止氧化处理)2.焊接的原理焊锡借助于助焊剂的作用,经过加热熔化成液态,进入被焊金属的缝隙,在焊接物的表面,形成金属合金使两种金属体牢固地连接在一起,不过焊接并不是通过熔化的焊料将元气件的引脚与焊盘进行简单的粘合,而是焊料中的锡与铜发生了化学反应,形成的金属合金就是焊锡中锡铅的原子进入被焊金属的晶格中生成的一种新的物质,因锡铅两种金属原子的壳层相互扩散,依靠原子间的内聚力使两种金属永久地牢固结合在一起。
如下图是放大1000倍的焊点剖面,这使我们清楚的看到在焊盘与焊料之间确实形成了新的物质,经过研究证明这种新物质是由Cu3Sn和Cu5Sn6。
3.焊接的分类不加热 超声波焊接加压焊(加热或不加热)加热到局部熔化 接触焊 对焊金属焊接手工烙铁焊(锡线)浸焊(锡条)锡焊(母材不熔化、焊料熔化) 焊锡波峰焊(锡条)再流焊(锡膏)4.有关焊锡之名词(1)点焊:将导线或元件脚穿过线路板或其它焊锡孔位,单个焊接在铜片位上,一次只焊接一个焊点.(2)贴焊:将零件脚、导线或排梳、排线等表面焊接在线路板其它锡点面上,一次只焊接一个焊点。
(3)拖焊:将排梳或排线穿过线路板锁孔,沿排孔方向进行焊接,一次可焊接多个焊点。
(4)执锡:过锡炉后的机芯板,有少锡、短路等不户锡点,需将其修改成完好锡点,即机芯执锡。
5.焊接必须具备的条件(1)、焊件必须具有良好的可焊性(在焊接时,由于高温使金属表面产生氧化膜,影响材料的可焊性,为了提高可焊性,一般采用表面镀锡、镀铜等措施来防止表面的氧化)(2)、焊件表面必须保持清洁(即使可焊性良好的焊件,由于储存或被污染,都可能在焊件表面产生有害的氧化膜和油污)(3)、要使用合适的助焊剂(不同的焊接工艺,应选择不同的助焊剂)(4)、焊件要加热到适当的温度(不但焊锡要加热到熔化,而且应该同时将焊件加热到能够熔化焊锡的温度)二.焊接的主要方法1. 焊接顺序(1).将烙铁头在含水分的海绵上清理干净,准备焊接:左手拿锡丝,右手握烙铁,进入备焊状态。

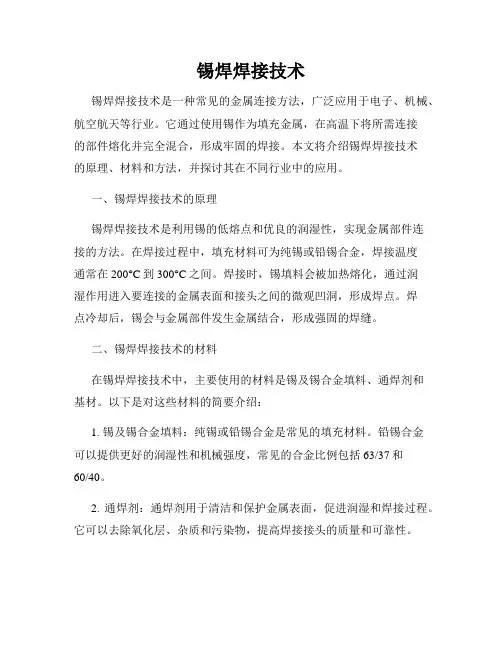

锡焊焊接技术锡焊焊接技术是一种常见的金属连接方法,广泛应用于电子、机械、航空航天等行业。
它通过使用锡作为填充金属,在高温下将所需连接的部件熔化并完全混合,形成牢固的焊接。
本文将介绍锡焊焊接技术的原理、材料和方法,并探讨其在不同行业中的应用。
一、锡焊焊接技术的原理锡焊焊接技术是利用锡的低熔点和优良的润湿性,实现金属部件连接的方法。
在焊接过程中,填充材料可为纯锡或铅锡合金,焊接温度通常在200°C到300°C之间。
焊接时,锡填料会被加热熔化,通过润湿作用进入要连接的金属表面和接头之间的微观凹洞,形成焊点。
焊点冷却后,锡会与金属部件发生金属结合,形成强固的焊缝。
二、锡焊焊接技术的材料在锡焊焊接技术中,主要使用的材料是锡及锡合金填料、通焊剂和基材。
以下是对这些材料的简要介绍:1. 锡及锡合金填料:纯锡或铅锡合金是常见的填充材料。
铅锡合金可以提供更好的润湿性和机械强度,常见的合金比例包括63/37和60/40。
2. 通焊剂:通焊剂用于清洁和保护金属表面,促进润湿和焊接过程。
它可以去除氧化层、杂质和污染物,提高焊接接头的质量和可靠性。
3. 基材:锡焊焊接技术可应用于各种金属基材,包括钢、铜、铝、镍合金等。
基材的选择取决于所需焊接连接的特定要求和应用领域。
三、锡焊焊接技术的方法锡焊焊接技术有多种方法,根据应用需求和工艺要求,可选择适合的方法。
以下是一些常见的锡焊焊接方法:1. 手工焊接:手工焊接是最常见的焊接方法之一,通常用于焊接小尺寸的部件。
焊工使用手持焊枪或焊笔,将填充材料加热并涂抹到接头上,形成焊点。
2. 机器焊接:机器焊接是利用自动焊接设备进行焊接的方法,提高效率和精确性。
根据具体需求,可使用钎焊机、波峰焊接机等自动设备进行焊接。
3. 焊接烙铁:焊接烙铁是一种专用的焊接工具,常用于电子器件的焊接。
焊接烙铁通过加热铁头,使填充材料熔化并涂抹到接头上,然后快速冷却形成焊点。
四、锡焊焊接技术在不同行业中的应用锡焊焊接技术在多个行业中得到广泛应用。
锡焊焊接原理及焊接技术
锡焊材料与工具〔1〕锡焊钎料
锡焊钎料俗称焊锡(钎料),它是以锡和铅为主体的一种合金,呈白色,锡含量越高流动性越好,熔点低。
含铅量高者强度高、硬度大。
由于
锡铅含量不一样,其熔点大致在180℃-280℃之间,可以焊接钢、
铁、铜等机件及电工仪器、工具。
含铅量超过10%的焊锡,不能用于饮食器皿的焊接,因为含铅量大时易引起人身中毒。
常用焊锡牌号:
牌号用途
料600用于无线电,电器开关等零件,易熔金属制品。
料601用于钎焊铜及铜合金,镀锌铁皮,强度不高的零件。
料602用于钎焊散热器,仪表,无线电元件等。
料603用于钎焊散热器,仪表,无线电元件等。
料604可钎焊大多数钢材及其他金属,特别是食品器皿等。
锡铅焊料的牌号不同,含锡含铅量也各不相同,用途也有区别,汽车
钣金工焊工常用的锡铅焊料的含锡量在30%~40%之间,在选用时应加以鉴别,含锡越多,色亮越白;反之,色青白。
一般含锡较多的焊料,在弯曲时,可以听到清脆而细碎的声响。
〔2〕锡焊用钎剂(焊剂)
①盐酸是氯化氢化合物。
浓盐酸在空气中产生刺鼻的烟雾,浓盐酸加
水五分之二稀释,可以作为焊接镀锌铁板的焊剂。
②氯化锌溶液,也称为熟盐酸、热强水。
是锡焊常用的一种焊剂,其
配制方法是:把盐酸装人玻璃瓶内(不能用金属器皿),参加锌块(汽
车废旧的雨刮器,汽化器,也可以用镀锌铁板剪成小块),直至化学
反响不冒泡为止。
焊接铜类零件时,氯化锌溶液再参加50%的清水后使用,焊接钢类零件也应参加30%的清水冲淡再用。
③松香比上两种焊剂使用效果稍差。
可以把松香研成粉状散在焊缝上使用,精密零件焊接可用酒精溶解松香使用。
④焊药膏由74%的石油胶,20%的无水氧化锌,5%的氯化铵及1%的水组成。
焊药膏有腐蚀性,在焊接完成后,应将焊缝周围的剩余焊药膏擦净,并用清水擦拭。
3〕锡焊的加热设备与工具①锡焊加热设备
锡焊时常用的热源如下:
炉子,以木炭为燃料,大批量锡焊加工时使用。
喷灯,氧乙炔火焰,主要用于小批量锡焊的烙铁加热。
电烙铁,使用方便,应用广泛。
②锡焊常用工具
锡焊常用工具有烙铁、钳子、锉刀、小毛刷、剪刀等。
锡焊焊接工艺
(1)清洁焊缝
焊前必须对焊缝外表的氧化层、油垢油漆等杂物进行清理,一般常用
锉刀、刮刀、断锯条等刃具,直到把焊接外表清理出金属光泽为止。
清理焊接外表工作是锡焊中比拟重要的步骤,直接关系到焊接质量。
常说七分清洁三分焊。
烙铁口镀锡和加热①烙铁口镀锡
用锉刀将烙铁口锉光,刃口部呈圆弧形,然后加热烙铁,加热到能使焊锡熔化的温度时,刃口外表涂上盐酸再沾上焊锡,在严整光滑的金属面上左右刃口分别蹭拭五、六次,最好是在焊锡条上进行蹭拭,直至刃口左右均匀的镀上一层银亮的焊锡层为止。
②烙铁加热
烙铁加热温度要适中,温度高或低均会影响焊接质量。
温度低了,焊口焊锡厚薄不均匀;温度高了,沾不上焊锡,也会使焊口过热氧化使焊口出现焊渣状氧化物。
温度是否适宜的一个简单的判断方法是:将烙铁加热后在盐酸中浸一下烙铁口,听其声响,如果烙铁发出清脆的吱吱声,且烙铁口呈白亮色为温度适宜,可以进行焊接;如果烙铁发出急促的爆炸声,那么温度太高,不能马上进行焊接,此时应把烙铁在室温下冷却一会儿,在盐酸中浸一下,沾上焊锡进行焊接;如果烙铁在盐酸中发出嘶嘶声,是温度太低,应继续加热。
对于烙铁温度过
高而烧毁了刃口的镀锡时,应重新镀锡后再焊接。
〔3〕锡焊操作方法
①焊锡过渡
焊锡过渡方法有两种,一是用烙铁沾上焊锡进行焊接,二是右手拿烙
铁,左手拿焊锡条,对准焊缝将焊锡熔化在焊缝上。
②工件镀锡
烫锡擦锡法
先将工件平面涂上一层氯化锌溶液,宽度可比烙铁口略宽一些,然后用加热的烙铁将焊锡条沿长度方向烫到工件上,且越薄越好,如下图。
整个烫锡外表完成后,为了保证镀锡外表光滑平整,再将烫过锡的外表用喷灯或氧乙炔火焰加热到锡熔点,然后用废布顺着一个方向擦拭,加热要均匀,一次擦拭完毕,不要反复,如果镀锡平面较大,
可以分几次进行加热擦拭,经擦拭后的镀锡外表厚薄均匀,光亮如镜。
浸锡法
浸锡法适用于小工件。
其方法是将焊锡熔化在铜皮锅
内,将清洁后的焊件涂上焊剂,浸在锡熔液内5-10s,取出后向锡锅内甩一下,将多余的锡去掉,浸锡时要注意锡熔液的温度不能过高,否那么会在外表产生一层氧化物,影响浸锡质量。
③渗焊法
主要用于覆盖较大的两平面搭接焊。
焊接操作方法如下。
1)两平面必须平整,吻合良好,并在上面的板料上钻几个孔,便于渗入焊
锡,如下图。
2)将焊缝两个结合面镀上一层焊锡后,相互搭贴吻合。
如果是小平面,贴合后用大烙铁加热压在上板料并四周移动,左手持一金属或木棍用力下压上板料,直到所
压平面出现下沉时撤去烙铁,压力棍继续施压至锡熔液冷却为止。
如果两结合面积较大,用烙铁加热已冷热不均,会使焊接平面贴合不好。
这时需用喷灯或氧乙炔火焰进
行加热,加热的同时用底部是平面的物体下压上板料。
当所压上板料平面下沉时停止
加热,继续按压不作移动,直至冷却为止。
再查看四周边缘及各孔四周,如果有缝隙,用烙铁焊接并填满各孔。
