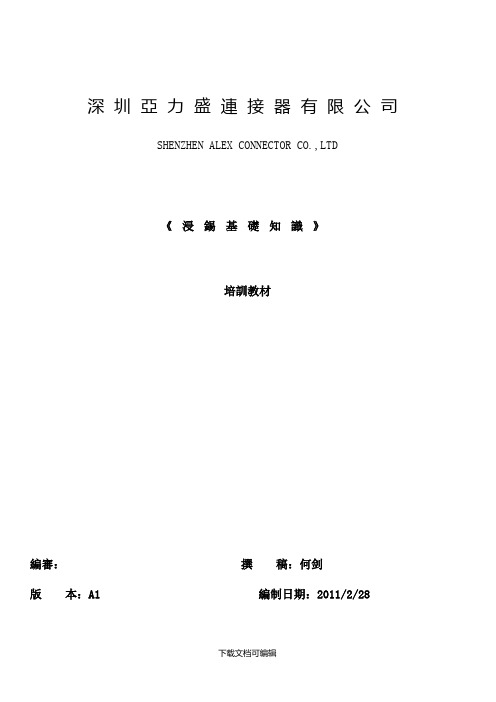

深圳亞力盛連接器有限公司SHENZHEN ALEX CONNECTOR CO.,LTD《浸錫基礎知識》培訓教材編審：撰稿：何剑版本：A1 編制日期：2011/2/28目錄一、序言---------------------------------------------------------3二、內容1、浸錫的目的及條件--------------------------------------------42、浸錫材料------------------------------------------------------5-73、浸錫的標准作業----------------------------------------------8-144、浸錫不良的原因及改善對策----------------------------------5-175、浸錫標准判定------------------------------------------------------------18序言浸錫就是將金屬表面沾上一層錫，防止氧化，方便焊接。
是較早應用於連接器行業中的一門技術，浸錫技術即是誰都能夠進行的簡單易做的事情，但它是深邃的。
時至今日浸錫在連接器行業中仍是重中之重，浸錫的好壞直接影響到產品的性能及使用壽命，良好的浸錫能保證產品性能和延長產品使用壽命。
本教材在參考大量的技術圖片和結合浸錫操作需要及本部門對浸錫員實際培訓的基礎上，以標准化操作和人體力學原理為導向，祥細概述了浸錫工站的基本操作手法及注意事項，深入淺出的把浸錫技術中的理論及操作要領描述出來，並以通俗易懂，圖文並茂的形式，讓受訓人員能一目了然，在較短的時間把握焊接要領。
第一章浸錫的目的及條件1.浸錫定義：浸錫就是將金屬表面沾上一層錫，方便下道工序操作。
2.浸錫的目的：1)方便焊接；2)防止氧化；3)把未集中的銅絲全部固定在一起，方便下道工序作業。
深圳亞力盛連接器有限公司SHENZHEN ALEX CONNECTOR CO.,LTD《浸錫基礎知識》培訓教材編審：撰稿：何剑版本：A1 編制日期：2011/2/28目錄一、序言---------------------------------------------------------3二、內容1、浸錫的目的及條件--------------------------------------------42、浸錫材料------------------------------------------------------5-73、浸錫的標准作業----------------------------------------------8-144、浸錫不良的原因及改善對策----------------------------------5-175、浸錫標准判定------------------------------------------------------------18序言浸錫就是將金屬表面沾上一層錫，防止氧化，方便焊接。
是較早應用於連接器行業中的一門技術，浸錫技術即是誰都能夠進行的簡單易做的事情，但它是深邃的。
時至今日浸錫在連接器行業中仍是重中之重，浸錫的好壞直接影響到產品的性能及使用壽命，良好的浸錫能保證產品性能和延長產品使用壽命。
本教材在參考大量的技術圖片和結合浸錫操作需要及本部門對浸錫員實際培訓的基礎上，以標准化操作和人體力學原理為導向，祥細概述了浸錫工站的基本操作手法及注意事項，深入淺出的把浸錫技術中的理論及操作要領描述出來，並以通俗易懂，圖文並茂的形式，讓受訓人員能一目了然，在較短的時間把握焊接要領。
第一章浸錫的目的及條件1.浸錫定義：浸錫就是將金屬表面沾上一層錫，方便下道工序操作。
2.浸錫的目的：1)方便焊接；2)防止氧化；3)把未集中的銅絲全部固定在一起，方便下道工序作業。
第一节焊接工艺三、焊接工艺1、电烙铁的温度：一般情况下,电烙铁的温度应视不同的锡丝而定，锡丝有无铅和有铅两种。
无铅：①普通元器件：温度在360℃--- 400℃之间；（如电阻、电容、晶体管、可控硅、保险管、三端稳压集成电路等）②带塑胶元件：温度在320℃--- 360℃之间；（如排线、轻触开关、插座、LED、LCD 等）③特殊元器件：温度在400℃--- 440℃之间。
（如插片、变压器、五金件、芯片等）2、有铅：①普通元器件：温度在320℃--- 360℃之间；②带塑胶元件：温度在280℃--- 320℃之间；③特殊元器件：温度在360℃--- 400℃之间。
3、芯片 IC单个引脚的焊接时间应不超过2 秒，其它元件的单脚焊接时间最多不超过5 秒，以免因烙铁温度过高而损坏元器件。
我厂常用的锡丝规格及参数: φ1.0 mm 或φ1.5mm有铅锡丝：助焊剂含量为1.8%，锡(Sn)与铅(Pb)的比例为63：37。
无铅锡丝：助焊剂含量为2.2%，锡(Sn)与铜(Cu)的比例为99.3：0.7。
另外，锡丝又分免清洗与普通两种。
免清洗锡丝与普通锡丝的主要区别表现在其助焊剂含量方面，因为助焊剂的成份将对电路板的电气性能产生一定的破坏作用。
电烙铁操作的基本方法：电烙铁的握法：夹于大拇指、食指与中指之间，见附图一。
电烙铁的角度：烙铁头与待焊电路板的角度大约为45 度。
焊接的步骤：见附图二。
焊点的基本要求：各焊点应饱满、圆滑、均匀，无虚焊、连焊、缺焊、拉尖、气泡、包锡、伤锡、锡量过多、锡量过少、铜箔翘皮等不良现象。
烙铁离开焊点(1-2 秒)附图一附图二焊点的基本要求：各焊点应饱满、圆滑、均匀，无虚焊、连焊、缺焊、拉尖、气泡、第二节焊接工艺。
一．目的：全面掌握无铅锡、波峰浸锡工艺和设备性能，设置正确的工艺参数，有效地保证产品质量。
二．适用范围：2．从事测试锡炉温度即打印温度曲线的组长和技术人员。
三．定 义：1．故 障：指设备影响了生产、品质、设备性能指标，需专业人员进行排除的设备问题。
2．简易故障：指一般的作业人员自己能动手排除的设备问题。
四．内 容：1．名词解释：①．表面张力——任何液体表面都有呈最大收缩的趋势，即表面积最小的形状（体积一定，表面积最小的形状即球状）。
在收缩过程中受到的聚合力即为表面张力。
液体表面张力事例图解（1）慢慢地于杯中加入水，水高出杯面小许仍不会溢出，这就是液体表面张力的缘故。
②．润湿——熔化成液态的焊料克服自身的表面张力在金属表面（如铜箔）扩散的现象。
润湿平衡实验图解（230℃，空气介质，活性助焊剂）。
-1.5-1.0-0.50.00.51.01.5③．润湿角——为衡量焊料对被焊接金属表面的润湿程度，引用一个润湿角θ参数，随着表面张力大小的变化，θ值可以在0～180°之间变化。
当θ→0°时，完全润湿 当θ＜90°时，润湿OK F /m Nt/s当θ→180°时，完全不润湿一般来说，θ在20～30°之间就可以认为是良好的润湿。
④．X元合金——为了改善锡料的性能，现使用的锡料不是由单一元素构成的，如我们现在广泛使用的Sn99.15 Cu0.8无铅锡料便是由Sn、Cu组成的二元合金，锡料由几种元素组便称为几元合金。
⑤．助焊剂——又称焊剂，其中是用来增加润湿，帮助和加速焊接进程，助焊剂一般由活性剂、树脂扩散剂、溶剂四部分构成。
助焊剂工作实况图解⑥．合金层——锡料和被反应的金属结合而生成的新物质。
合金层图解⑦．偏析——即是我们常说的半月面提升现象，主要是由焊料本身凝固收缩及焊料与引线的热收缩，会对固有方向形成一定的力，而没有引线的场合便会产生半月面提升。
焊料的弯月面提升现象2．无铅锡的产生背景随着人类文明的进步，人们的环境意识增强，保护自然环境、维护生态平衡渐成时尚。
（培训体系）波峰浸锡培训教材一．目的：全面掌握锡条、波峰浸锡工艺和设备性能，保证设备正常运行，减少设备故障发生，从而更有效地保证品质。
二．适用范围：1．从事调试锡炉的组长和技术人员。
2．从事测试锡炉温度即打印温度曲线的组长和技术人员。
三．定义：1．故障：指设备影响了生产、品质、设备性能指标，需专业人员进行排除的异常。
2．简易故障：指壹般的作业人员自己能动手排除的异常。
四．权责：1．技术员：1.1负责故障的及时联络、分析、排除；1.2负责对员工日常保养、定期保养的指导和确认；1.3负责锡炉的定期保养。
2．作业员：2.1负责故障的及时联络；2.2负责简易故障的及时排除；2.3负责设备的日常、定期保养。
3．关联组长：3.1负责故障的及时联络；3.2负责简易故障的及时排除；3.3负责每天对首件浸锡品效果的确认；3.4负责员工日常、定期保养的指导和确认。
五．内容：1．关于锡条及助焊剂简介：①有关助焊剂简介见M-T-016《P板工艺》P42～43。
②公司常用的锡条有日本减摩公司生产的H63A-B20产品，其化学成分如下：图1锡-铅相图2．波峰浸锡炉简介：详细内容见M-T-016《P板工艺》P39～42。
3．双波峰焊原理：双波峰焊可用于焊接高密度元件基板，壹个为紊流波，另壹个为平稳的整形波，如图2和图3：图2表面安装技术用的双波峰焊的图解说明图3表面安装技术用的双波峰焊的实况图于双波峰焊系统中，波的紊流部分确保足够的焊料越过基板表面，防止了漏焊。
液体锡通过狭窄的喷嘴以较高的速度被泵打了上来，从而使焊料进入各密集空间和元器件死角，防止逸气效应和遮蔽效应。
喷嘴的指向和印制板运行方向相同。
但仅靠紊流波不能保证焊接质量，焊点处会留下许多不规则的多余焊料，这就需要由第二个波来整形。
第二层平波可除去第壹个紊流波造成短路、尖刺、假焊。
焊槽方式的种类(1)平浸方式a．手浸方式手浸方式是用手将被焊接金属浸入焊槽中，进行浸锡。
b．自动浸方式这种方式是用传送带自动将被焊接金属浸入焊槽中浸锡。
1.0 作用:
浸锡漆皮线表面的漆皮,增强充分遵通的性能,使已漆皮的漆皮线与其它导电物体相触.
2.0 物料与工具:
锡炉夹具小铁槽(装助焊剂) 温度计升降机(自动机浸锡) 助焊剂手套
3.0 方式: 1)自动升降机浸锡.
2)手工浸锡
4.0 步骤:
4.1 手工浸锡
4.1.1有开人员根据不同产品MI的要求调锡炉温度.
4.1.2如使用夹具,将待浸锡的产品固定在夹具上.
4.1.3用云刮片刮去锡炉表面的氧化膜(随时做).
4.1.4待上锡的胶芯`胶纸及不需浸锡的引线上不得粘有助焊剂,垂直浸没锡炉中,深度以完全
淹没需浸锡的线头为准,手要稳,不能上下左右晃动,胶芯`胶底及不需浸锡引线不能接触
锡面,一般距离锡面3~5mm,以烫伤.
4.1.5待线头完全上锡后,稍轻斜200,均匀提起,观看上锡是否良好,上锡长度是否符合
“MI”的要求,外观是否光亮,无锡珠`锡尖.如有浸锡不良的选出,经有间人员指导修理或再次浸锡.
4.1.6上锡的产品冷却后,从夹具上取上并放盘中摆放整齐.
4.1.7如果是使用水洗助焊剂,浸完后必须用清水冷却清洗.如使用免洗助焊剂,根据M 要求操作.
4.2 自动机浸锡.
4.2.1有关人员调锡炉温度,设定升降机的速度`时间`高度.
4.2.2将待浸锡的产品排在夹具上.
4.2.3脚仔浸入锡液,达到MI的要求.
4.2.4 对需要使用酒精冷却的产品,脚仔一离开液面马上将脚仔放入酒精中冷却(浸酒精高度
符合图纸要求).
4.2.5 有些产品需多次浸锡时,重复4.2.3-4.2.5步完成浸锡.
4.2.6 从浸锡加上取下机放入专用盘内.
5.0 工艺标准:
上锡效果好,应上锡的铜线漆皮必须完全脱落,长度符合要求,外观光亮`平滑`无堆锡`锡刺.
6.0 注意事项:
6.1 锡炉温度是由专门人员负责测量和调节的,若锡炉温度过低漆皮线去不干凈,不易上锡,
使用时造成假焊,锡炉温度过高会使浸锡后的产品在漆皮线与浸锡交界处会有许多黑色的杂质,即氧化物,浸锡也不光亮,很容易造成断线`假焊.端子台会被烧软,所以操作者若发
现锡炉温度过高或过低应及进向组长及有问人员反映,不得将就操作.
6.2 根据漆包线的不同规格,浸锡时间不一样,一般来说,经线越细,浸锡时间越短,线经越粗,
浸锡时间越长,一定要符合“MI”的要求.
6.3 浸锡前发现脚仔缠线过高或过低,分错线`扭错线`插头线松开等须挑出来,待修理后方可
浸锡.
6.4 浸锡一段时间后,锡炉内若含有杂质及助焊剂内含有杂质,应及时清除干凈,才可继续浸
锡操作,否则影响浸锡质量.
6.6 根据锡炉锡面情况,依工作引添加抗氧化剂.
6.7 对高温聚脂漆包线须先除去漆皮,然后上锡(勿伤不须锡的漆包线).
7.0 影响浸锡效果的主要因素:
1)锡炉温度.
2)助焊剂.
3)浸锡时间.
4)工人操作手法.
一定要按照“MI”的要求去操作,提高产品的质量.
8.0 操作的安全性:
8.1 因锡液温度高,操作者带手套操作以保护双手免受烫伤.
8.2 不要离锡炉太近,以免锡液溅出,烫伤眼睛或皮肤.
8.3 一些易燃,易炸的物体不能靠近锡炉,以免发生事故.
8.4 助焊剂`稀释剂是化学物品,不宜尝试.
8.5 一旦有化学药品溅在眼睛或皮肤上,应立即用清水冲洗.。
